Westfalia. Testing repair electrical manual - part 24

the components of the
refrigerant system

Protect air conditioning circuit
and components from moisture
when carrying out repair work

Model 903.662

AH83.30-N-0005-
01C

Notes on handling refrigerant
R134a

Model 903.662

AH83.30-N-0003-
01B

1

Remove cover for roof air
conditioning on vehicle roof



AR83.30-D-
1010A

2

Unscrew protective caps from
test and filling valve, low side (1)
and from test and filling valve,
high side (2)





3

Connect extraction and filling unit
to test and filling valve, low side
(1) and to test and filling valve,
high side (2)

 See device manufacturer's

operator's manual.







 Air conditioning draining,

evacuating and filling equipment
for refrigerant R134a

WH58.30-Z-1003-
16A

4

Discharge air conditioning
system

 See device manufacturer's

operator's manual.



5

Drain separated compressor oil
from the extraction and filling unit
and measure the exact quantity

 See device manufacturer's

operator's manual.





Evacuating





6

Clean air conditioning system
and evacuate

 See device manufacturer's

operator's manual.





Charging





7

Refill compressor oil

 Before filling in refrigerant,

replace drained amount of
compressor oil with new
compressor oil. The specified
total filling capacity must not be
exceeded.







 See device manufacturer's

operator's manual.







 Total filling capacity (oil) of

new system (in refrigerant
compressor)

BF83.30-N-1002-
01F





 Total filling capacity (oil) of air

conditioning system (including

BF83.30-N-1003-
01F

refrigerant compressor)

8

Fill air conditioning system

 See device manufacturer's

operator's manual.







 Total filling quantity,

refrigerant

BF83.30-N-1001-
01F

9

Disconnect extraction and filling
unit from the test and filling
valve, low side (1) and from the
test and filling valve, high side
(2)

 See device manufacturer's

operator's manual.







 Air conditioning draining,

evacuating and filling equipment
for refrigerant R134a

WH58.30-Z-1003-
16A

10

Screw protective caps onto the
test and filling valve, low side (1)
and onto the test and filling
valve, high side (2)





11

Install cover for roof air
conditioning on vehicle roof



AR83.30-D-
1010A

Check





12

Check air conditioning for proper
function

 Switch roof air conditioning

on and off and check all
component functions relevant to
the function of the roof air
conditioning (see operator's
manual).



13

Inspect air conditioning system
for leaks with leak detector

 In view of the fact that the

refrigerant is heavier than air, the
check with the probe of the leak
tester must always be carried out
below the suspected leakage
point.







 Air conditioning system leak

detector

WH58.30-Z-1001-
27A

 Air conditioning

Number

Designation

Model
903.662

BF83.30-N-
1001-01F

Total filling quantity, refrigerant

kg

0,800

Specifications
for Operating
Fluids

Sheet

BB00.40-P-
0361-00A

BF83.30-N-

Total filling capacity (oil) of new

cm3

190

1002-01F

system (in refrigerant
compressor)

Specifications
for Operating
Fluids

Sheet

BB00.40-P-
0362-00A

BF83.30-N-
1003-01F

Total filling capacity (oil) of air
conditioning system
(including refrigerant
compressor)



cm3

210

Specifications
for Operating
Fluids

Sheet -

Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1003-
16A

Air conditioning draining, evacuating and filling
equipment for refrigerant R134a

Behr GmbH u.
Co. KG
D-70469
Stuttgart

36.113.00.002
SECUmat 134a

WH58.30-Z-1001-
27A

Air conditioning leak detector

Behr GmbH u.
Co. KG 70469
Stuttgart

988 047
Type 5650

AR83.30-D-5560A

Remove/install air conditioning blower motor

23.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Roof air conditioning

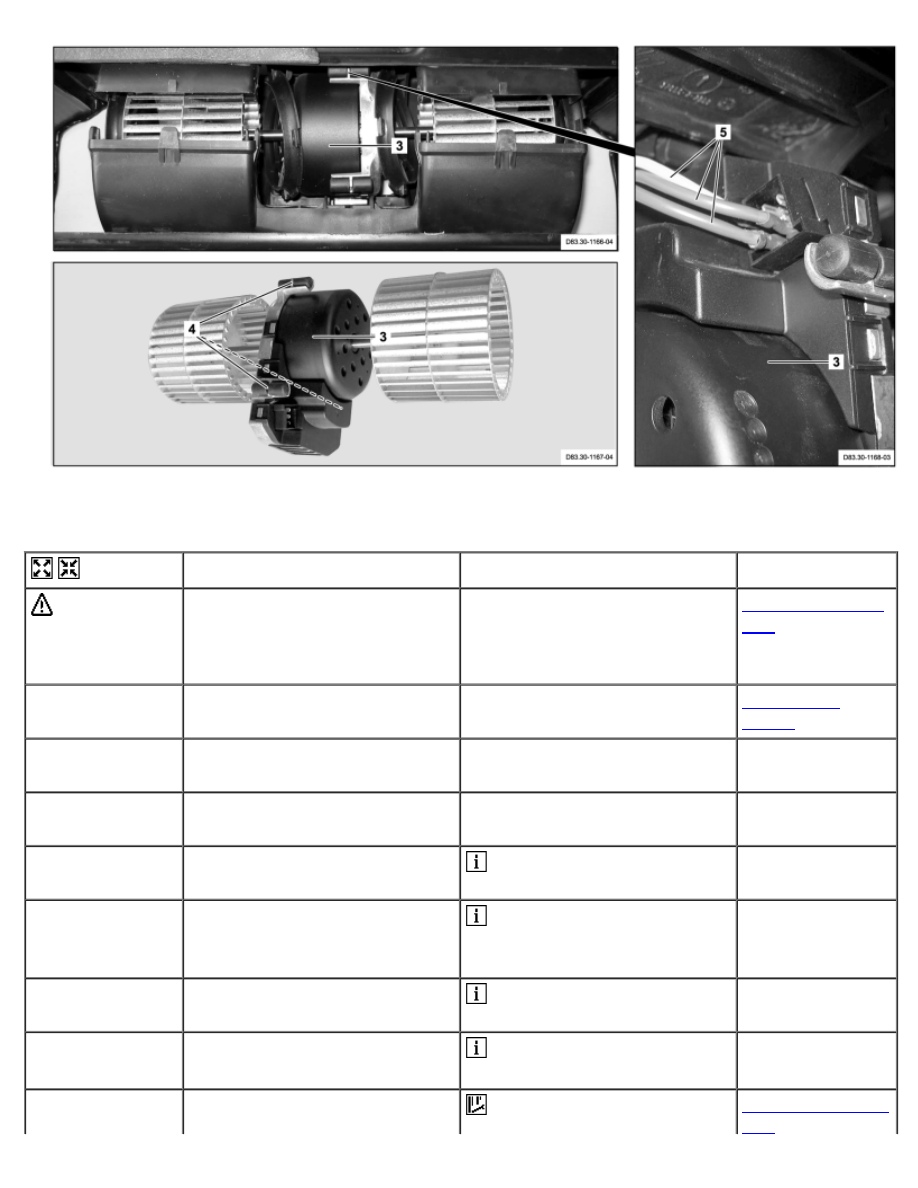

D83.30-1165-09

1 Blower housing cover



2 Ventilation grille



3 Blower motor

D83.30-1169-09

3 Blower motor



4 Rubber bushing



5 Electrical connectors



Remove/Install





 Danger!

Risk of injury through leaking
refrigerant and through contact
with components of the
refrigerant system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Remove roof air conditioning



AR83.30-D-
1000A

2

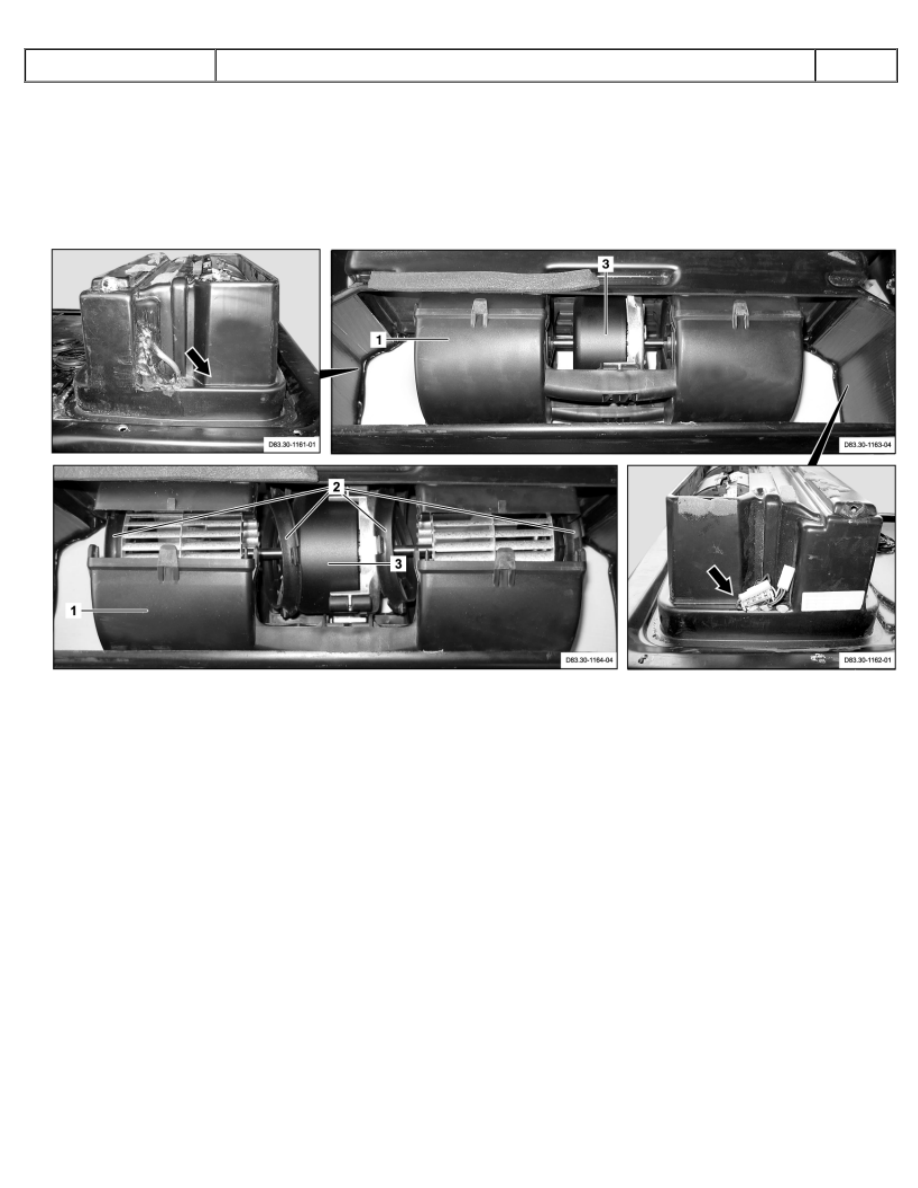

Unlatch tabs on top and side of
blower housing cover (1)





3

Fold up top of blower housing
cover (1)





4

Remove side ventilation grilles
(2)

 All ventilation grilles (2).







 Installation: Observe

installation position of ventilation
grilles (2).



5

Drill mounting holes on both
sides of A/C housing (arrow)

 Hole diameter Ø 16 mm.







 Installation: Close holes with

sealant.







 Core drill Ø 16 up to 30.5 mm

WH58.30-Z-1003-

34A





Drill (electric/pneumatic)

WE58.40-Z-1001-
03A





Wet/dry vacuum cleaner

WE58.40-Z-1005-
03A

6

Unlatch tabs on lower part of
blower housing cover (1)

 Avoid high tractive or

compressive forces to prevent
breakage on blower housing.







 Unlatching through the

mounting holes using a
sufficiently long screwdriver.



7

Remove blower housing cover
(1)

 Installation: Ensure that the

rubber mounts (4) of the blower
motor (3) are properly seated in
the blower housing cover (1).



8

Slightly rotate blower motor (3) in
A/C housing

 Until the electrical connectors

(5) are accessible.



9

Write down installation position
of electrical connectors (5)





10

Detach electrical connectors (5)
from blower motor (3)





11

Remove blower motor (3)

 Installation: Ensure that the

rubber mounts (4) are properly
seated on the blower motor (3).



12

Install in the reverse order





13

Perform a function test

 Switch roof air conditioning

on, off (see operator's manual).



Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1003-
34A

Core drill, dia. Ø16 - 30.5 mm

HAHN & KOLB
Borsigstr. 50
D-70469
Stuttgart

11 403 010

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

WE58.40-Z-1005-
03A

Wet/dry vacuum cleaner

AR83.50-D-5060B

Remove/install the air conditioning's condenser fan (roof equipment) 30.8.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

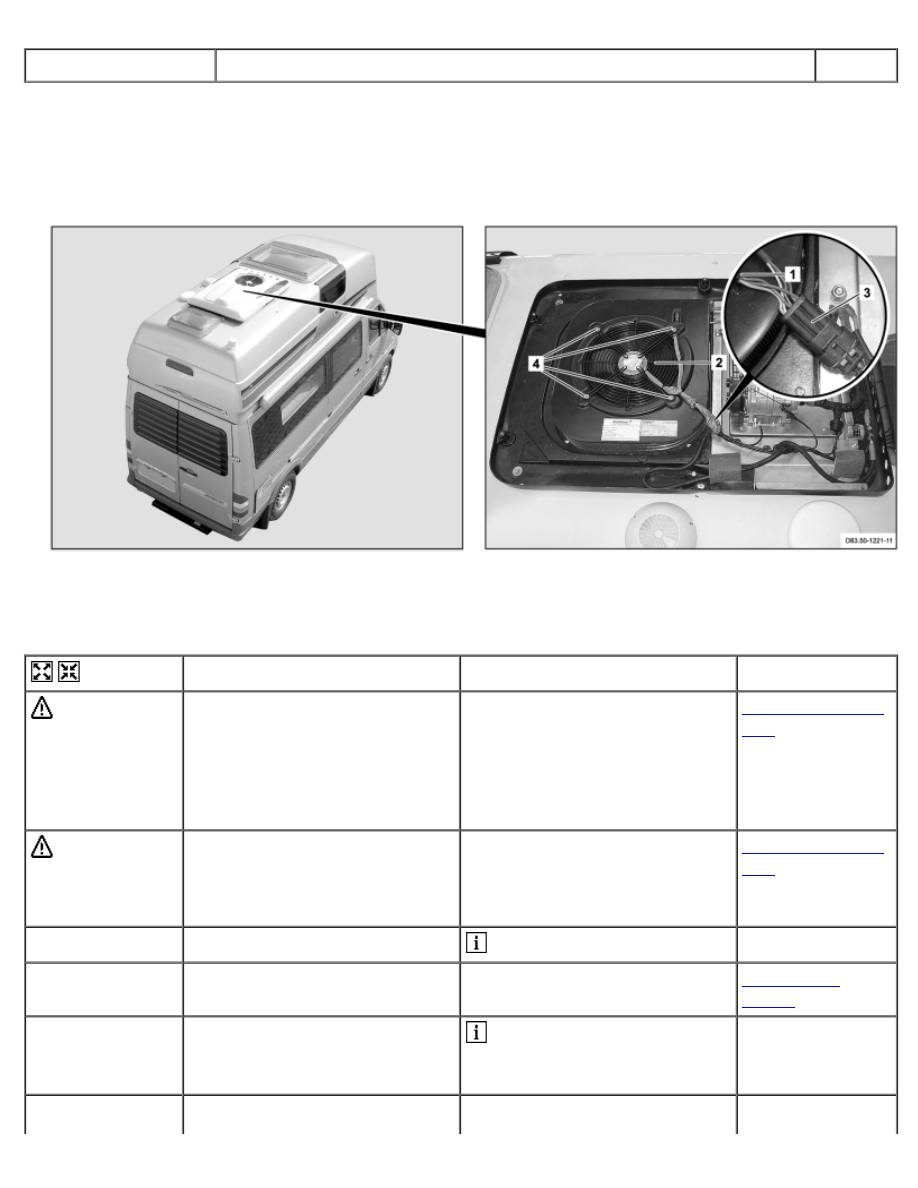

D83.50-1222-08

1 Cable harness
2 Condenser fan



3 Electrical connector



4 Bolts



Remove/Install





Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform works on or in the area
of the vehicle roof only on
suitable auxiliary implements
(ladders, scaffolding, assembly
platforms). Secure working area
adequately.

AS65.00-Z-0002-
01B

Danger!

Risk of injury through leaking
refrigerant and through contact
with components of the
refrigerant system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off roof air conditioning

 See Operating Instructions



2

Remove cover of roof air
conditioning on vehicle roof



AR83.30-D-
1010A

3

Remove tie strap

 Remove in area of wiring

harness (1) from condenser fan
(2).



4

Disconnect electrical connector





(3)

5

Separate electrical lines from
wiring harness (1) of condenser
fan (2)

 Separate the electrical line

approx. 5 cm in front of the
electrical coupling (3).







 Installation: Connect

electrical lines of new condenser
fan (2) with electrical coupling (3)
via solder connector.



6

Remove bolts (4).





7

Remove condenser fan (2)





8

Install in the reverse order





9

Perform a function test

 Switch roof air conditioning

on, off (see operator's manual).
