110 589 03 59 00







Mounting wedge







Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1068-
01A

Butyl cord, dia. 6 mm

001 987 73 46 10

BR00.45-Z-1050-
04A

Sikaflex bonding cleaner 205

Sika Chemie
GmbH
Stuttgarter Straße
139
D-72574 Bad
Urach

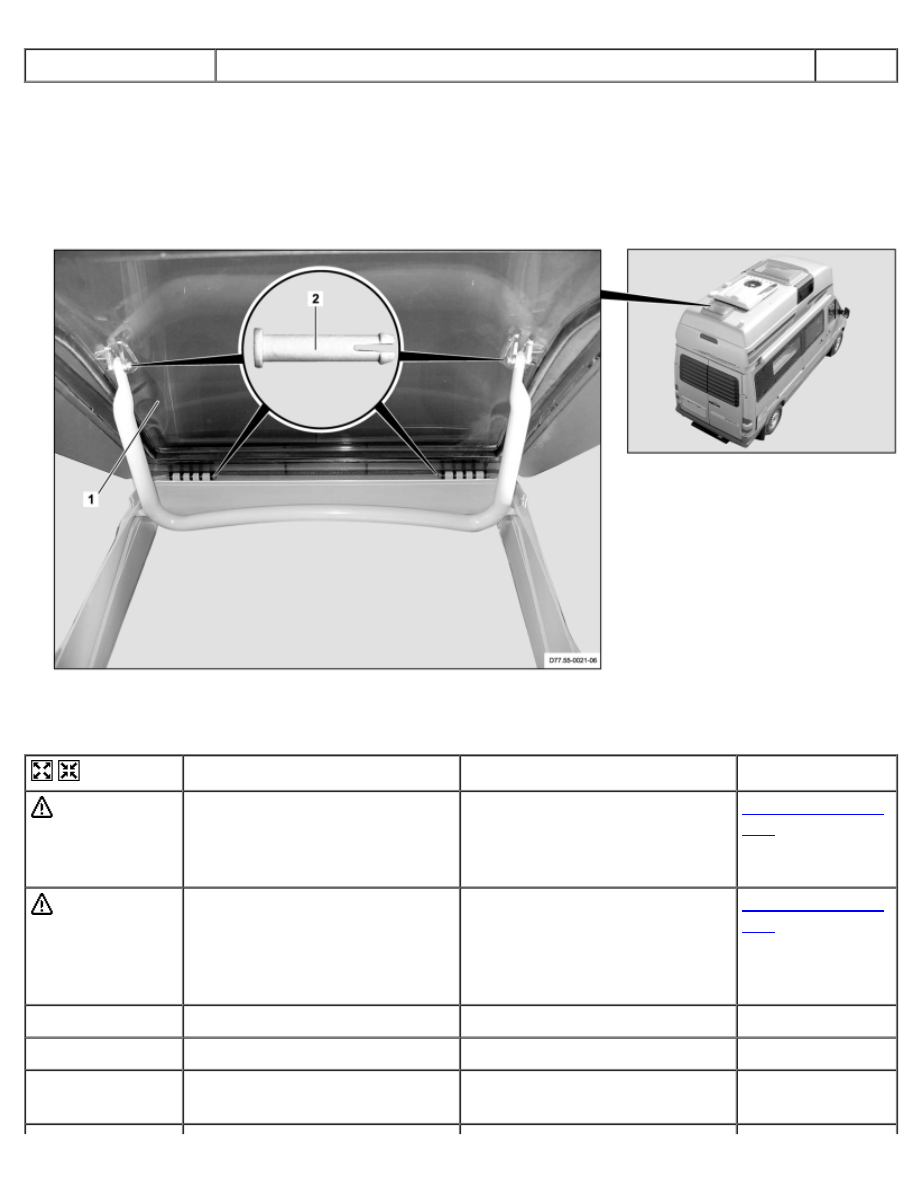

AR77.55-D-5005B

Remove/install glass lifting/tilting roof window

5.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Sanitary block

D77.55-0022-09

1 Glass lifting/tilting roof window



2 Pin



Remove/Install





 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

 Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms). Sufficiently
secure working area

AS65.00-Z-0002-
01B

1

Open lifting/tilting roof window





2

Remove bolt (2)





3

Remove lifting/tilting roof window
glass (1)





4

Install in the reverse order





5

Carry out leak checks





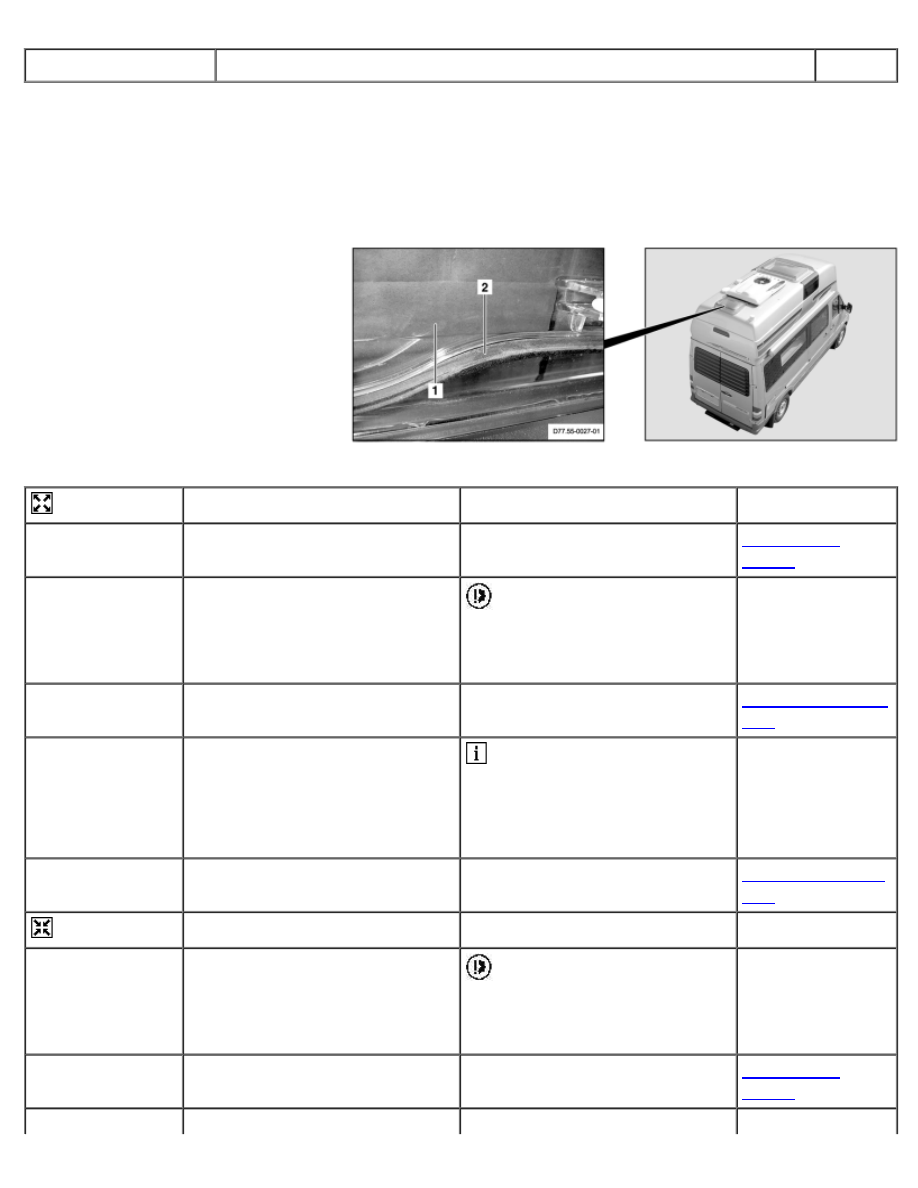

AR77.55-D-5006B

Remove/install lifting/tilting roof window sealing profile

7.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Sanitary block

1 Glass lifting/tilting roof window
2 Sealing profile







D77.55-0028-04

Remove





1

Remove lifting/tilting roof window
glass (1) in sanitary block



AR77.55-D-
5005B

2

Lightly heat sealing profile (2)

 Heat only with low

temperature, otherwise the
lifting/tilting roof window glass (1)
can be damaged by overheating.







Heat gun

WE58.40-Z-1007-
03A

3

Remove sealing profile residues
(2) from lifting/tilting roof window
glass (1)

 Gluing surface on lifting/tilting

roof window glass (1) should be
free of dust, oil, grease, wax, dirt
residues and other adhesive
components







Sikaflex adhesive cleaner 205

BR00.45-Z-1050-
04A

Install





4

Install new sealing profile (2) on
lifting/tilting roof window glass (1)

 The ends of the sealing

channel (2) should point toward
rear of the vehicle to prevent
leakage.



5

Install lifting/tilting roof window
glass (1) in sanitary block



AR77.55-D-
5005B

6

Carry out leak checks





Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1007-
03A

Heat gun

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1050-
04A

Sikaflex bonding cleaner 205

Sika Chemie
GmbH
Stuttgarter Straße
139
D-72574 Bad
Urach

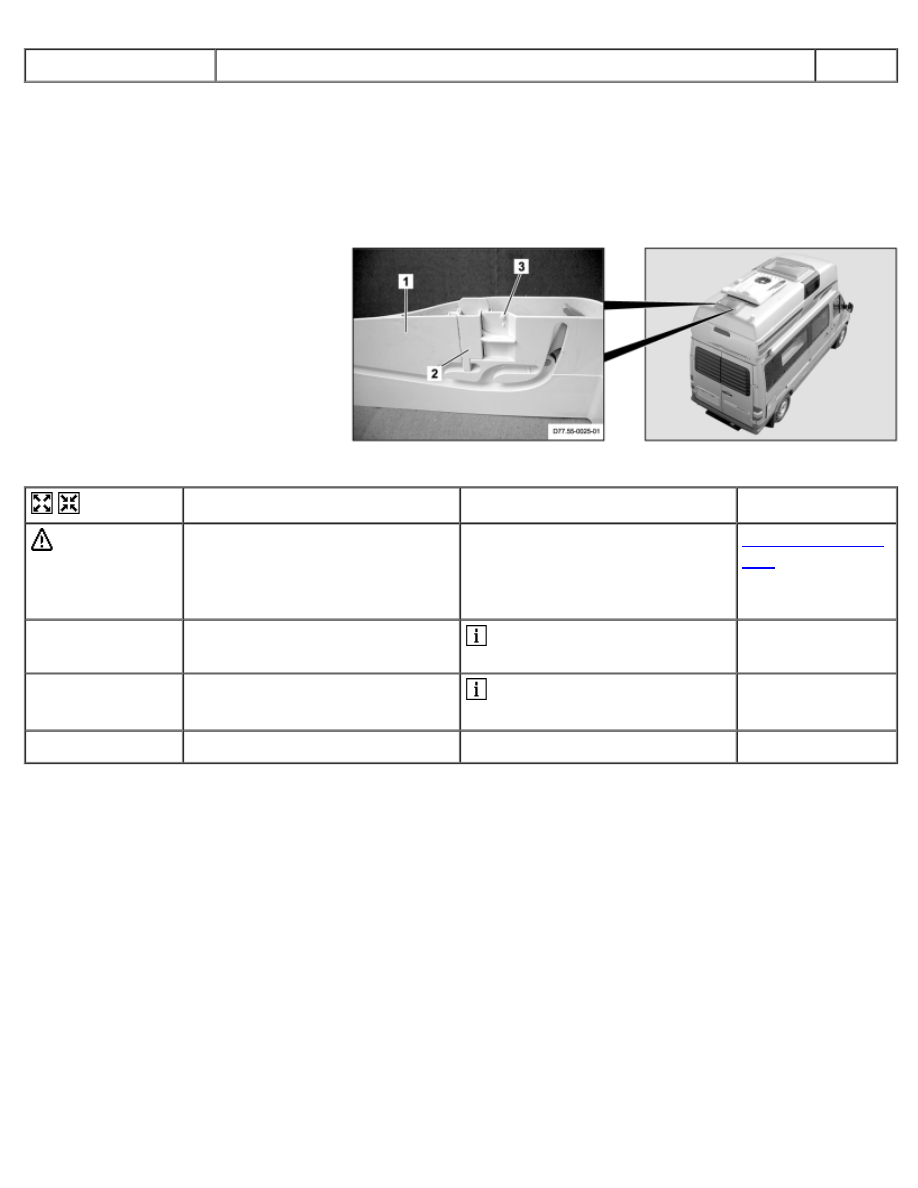

AR77.55-D-5007B

Remove/install lifting/tilting roof window lock

7.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Sanitary block

1 Lifting/tilting roof window
2 Lock
3 Stop







D77.55-0026-04



Remove/Install





 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

1

Open lifting/tilting roof window
(1) in sanitary block

 See Operating Instructions



2

Press lock (2) upward

 Slightly pull lock (2) away

from stop (3)



3

Install in the reverse order





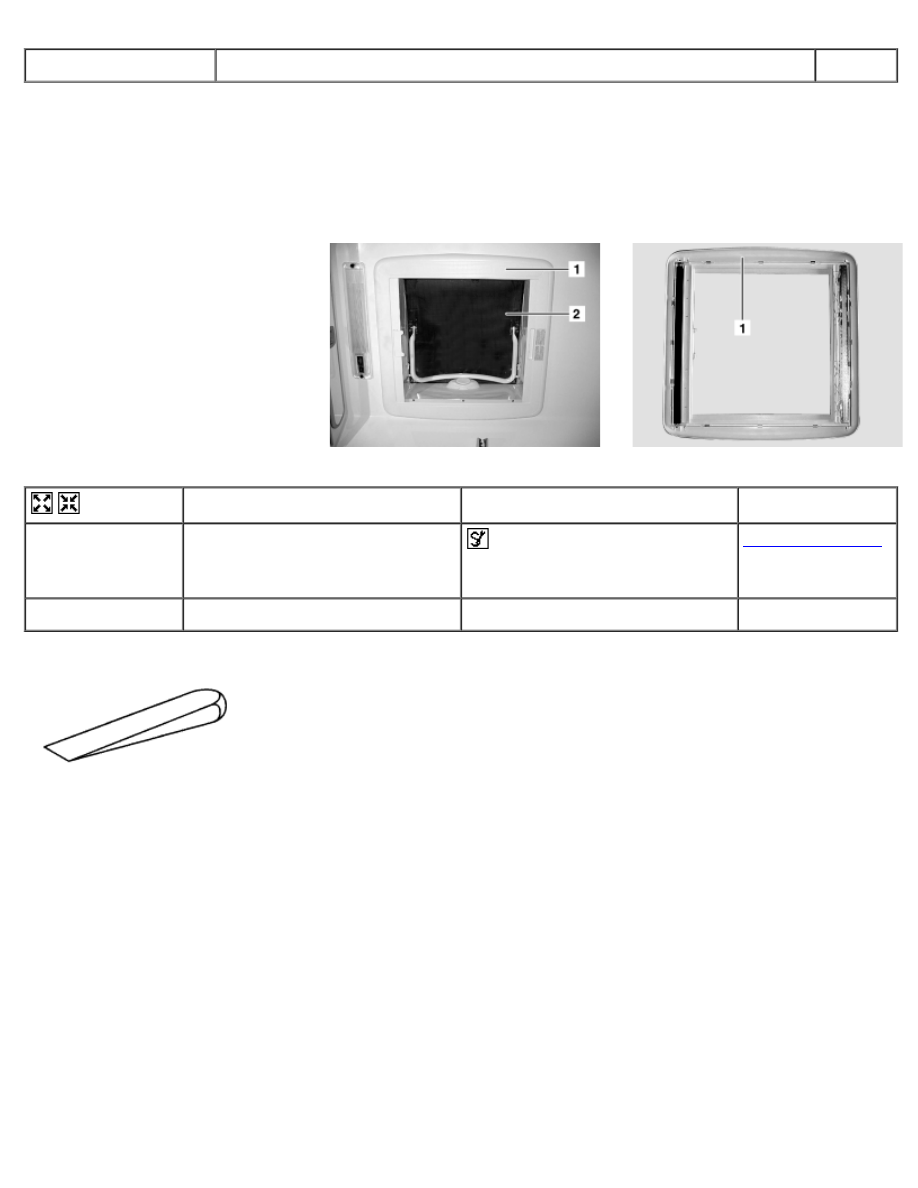

AR77.55-D-5010B

Remove install lifting/tilting roof window blackout blind

5.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Sanitary block

1 Retractable cover
2 Lifting/tilting roof window









D77.55-0023-01

D77.55-0024-01



Remove/Install





1

Unclip retractable cover (1) from
lifting/tilting roof window (2) in
sanitary block

 Mounting wedge

110 589 03 59 00

2

Install in the reverse order











110 589 03 59 00







Mounting wedge







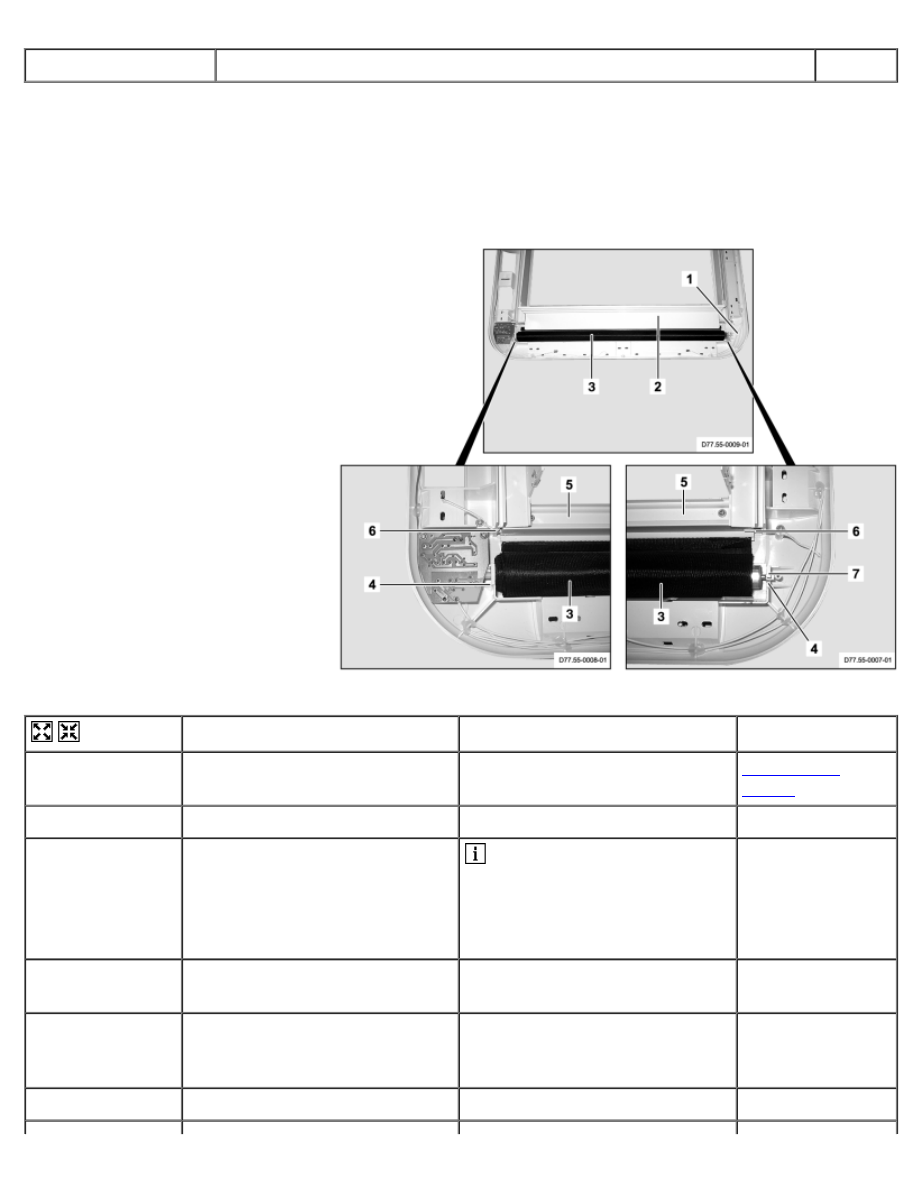

AR77.55-D-5020A

Remove/install fly protection screen for lifting/tilting roof window

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (DL1) Electric lifting/tilting roof window, James Cook

1 Inner frame
2 Covering
3 Fly protection screen
4 Guides
5 Handle
6 Guide rails
7 Pins







D77.55-0006-06



Remove/Install





1

Remove inner frame (1) from
lifting/tilting roof window



AR77.55-D-
5000A

2

Remove cover (2)





3

Unhook fly protection screen (3)
from guides (4)

 Installation: Pretension

spring mechanism by turning pin
(7) approx. 20 turns with battery-
powered screwdriverFasten
entire pin (7) with pliers



4

Unhook handle (5) from guide
rails (6)





5

Remove fly protection screen (3)
with handle (5) from inner frame
(1)





6

Unscrew screws from handle (5)
