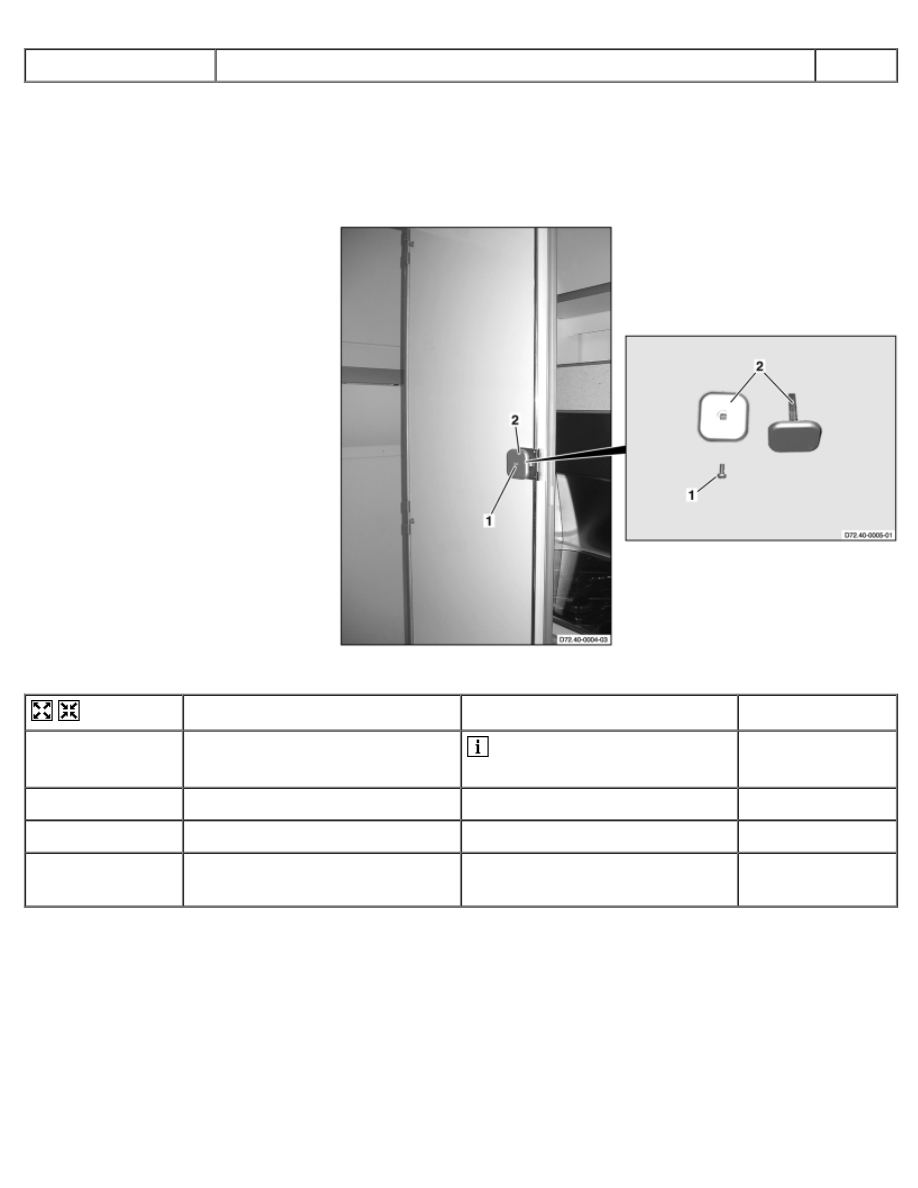

AR72.40-D-4803A

Remove/install door knob on wet cell door*

26.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolt
2 Door knob*







D72.40-0006-06



Remove/Install





1

Remove bolt (1)

 Installation: Screw in bolt (1)

hand-tight.*



2

Remove door knob (2)*





3

Install in the reverse order





4

Check door knob (2) for proper
function*





AR77.55-D-5000A

Remove lifting/tilting roof window

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (DL1) Electric lifting/tilting roof window, James Cook

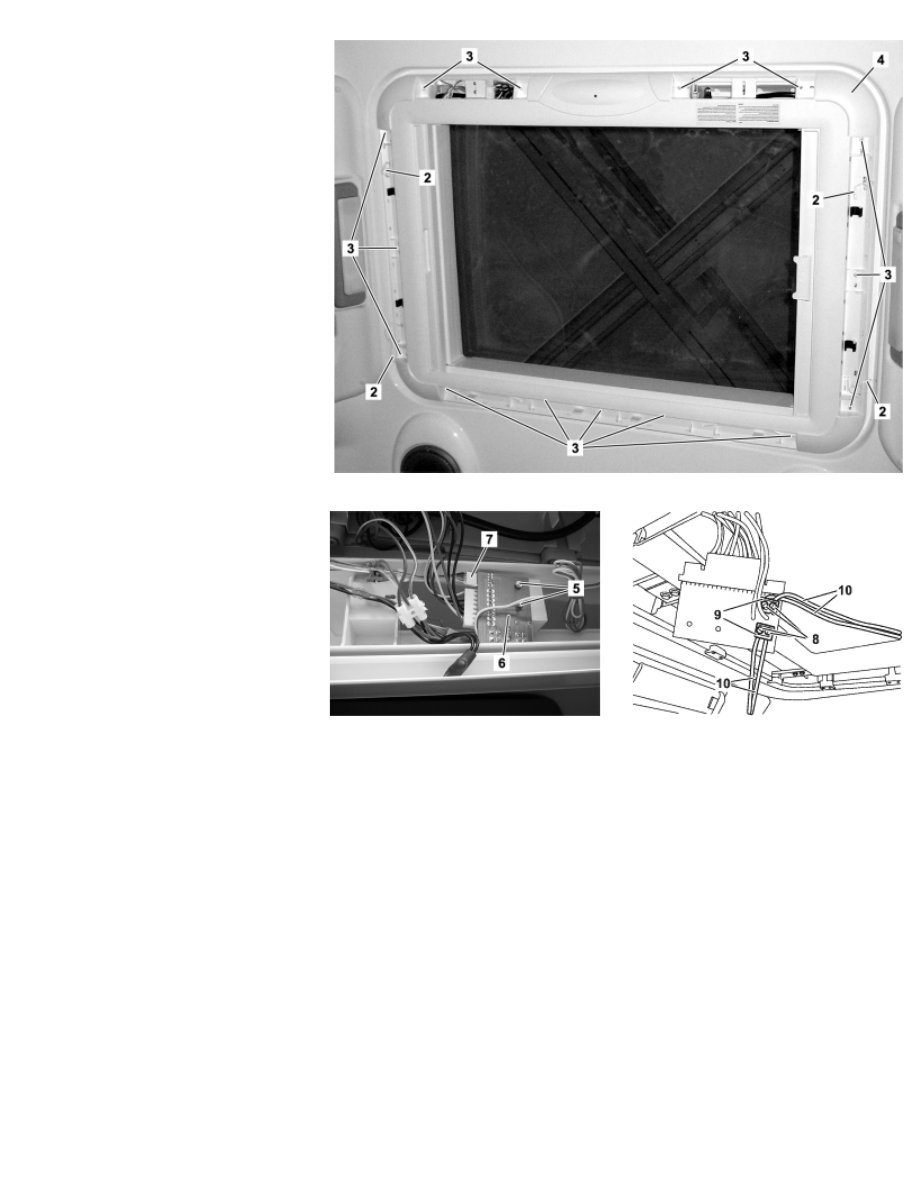

1 Covers







D77.55-0010-06

2 Plug
3 Bolts
4 Inner frame for lifting/tilting roof
window







D77.55-0011-06

5 Nuts
6 Printed circuit board
7 Connector
8 Bolts
9 Screw connector
10 Electrical lines









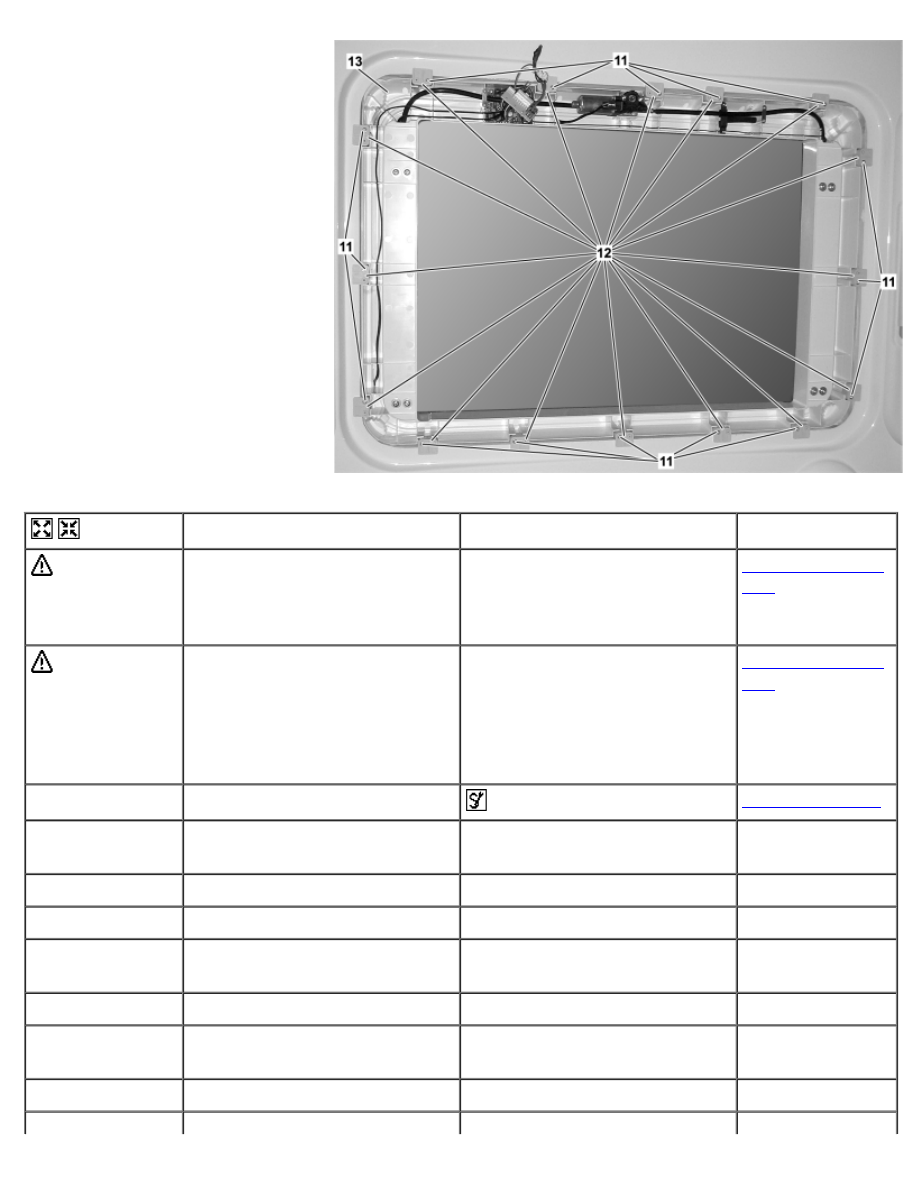

D77.55-0013-01

D77.55-0014-01

11 Bolts
12 Assembly stands
13 Outer frame for lifting/tilting
roof window







D77.55-0015-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

 Danger!

Risk of death caused by falling
down from the roof of the
vehicle. Risk of injury to other
persons caused by falling objects
during work in the area of the
roof.

Work on or in the area of the
vehicle's roof may only be
performed on suitable equipment
(ladders, scaffolds, lifting
platforms). Sufficiently secure
the area to be worked in.

AS65.00-Z-0002-
01B

1

Unclip covers (1) and remove

 Mounting wedge

110 589 03 59 00

2

Remove plug (2) from
fluorescent lamps





3

Remove fluorescent lamps





4

Remove bolts (3)





5

Fold down inner frame for
lifting/tilting roof window (4)





6

Detach connector (7)





7

Unscrew nut (5) from printed
circuit board (6)





8

Remove printed circuit board (6)





9

Unscrew screws (8) from screw
connectors (9)

 Note installation position of

electrical lines (10).



10

Pull electrical lines (10) out of
screw connectors (9)





11

Remove lifting/tilting roof window
inner frame (4)





12

Unscrew screws (11) from
assembly stands (12)





13

Remove assembly stands (12)





14

Remove outer frame for
lifting/tilting roof window (13)
from outside

 Helper required



15

Install in the reverse order





16

Perform a function test





17

Carry out leak checks











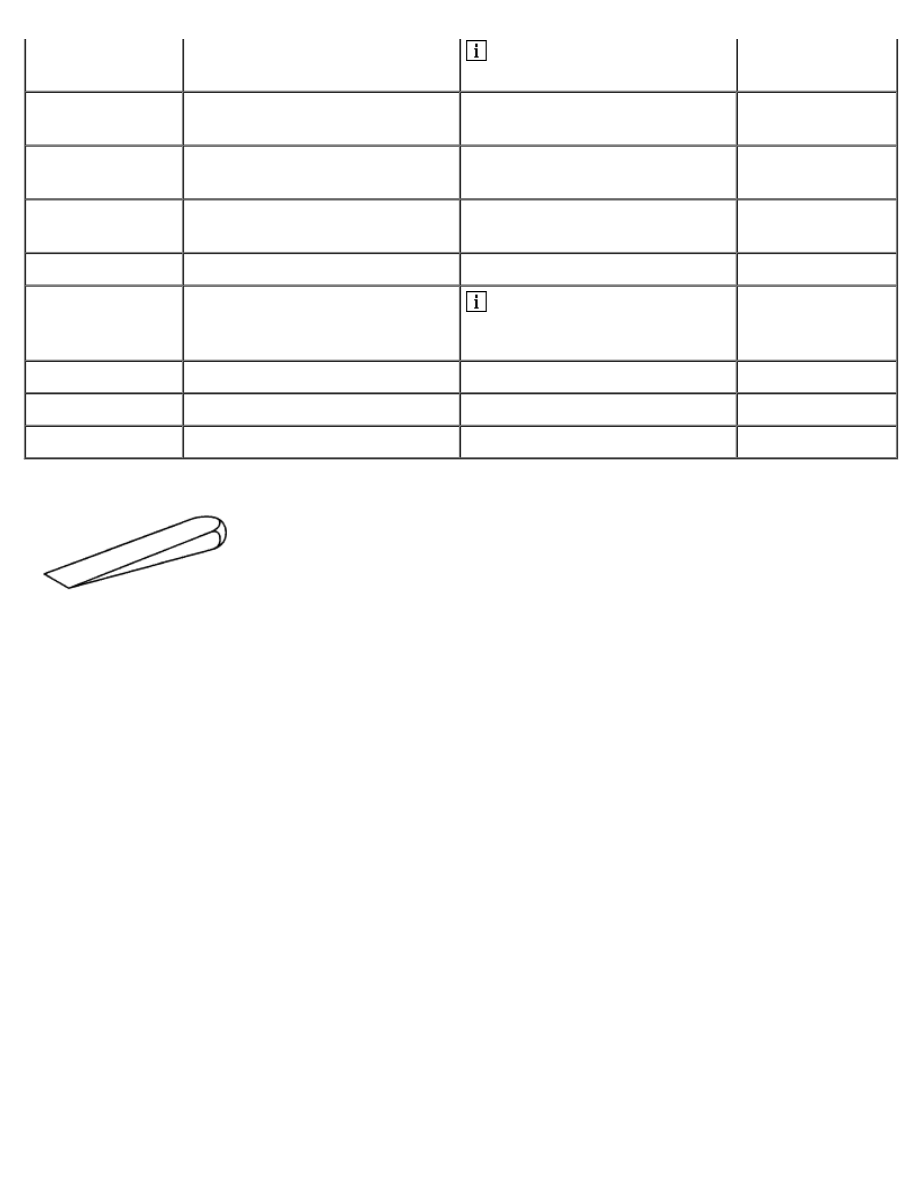

110 589 03 59 00







Mounting wedge







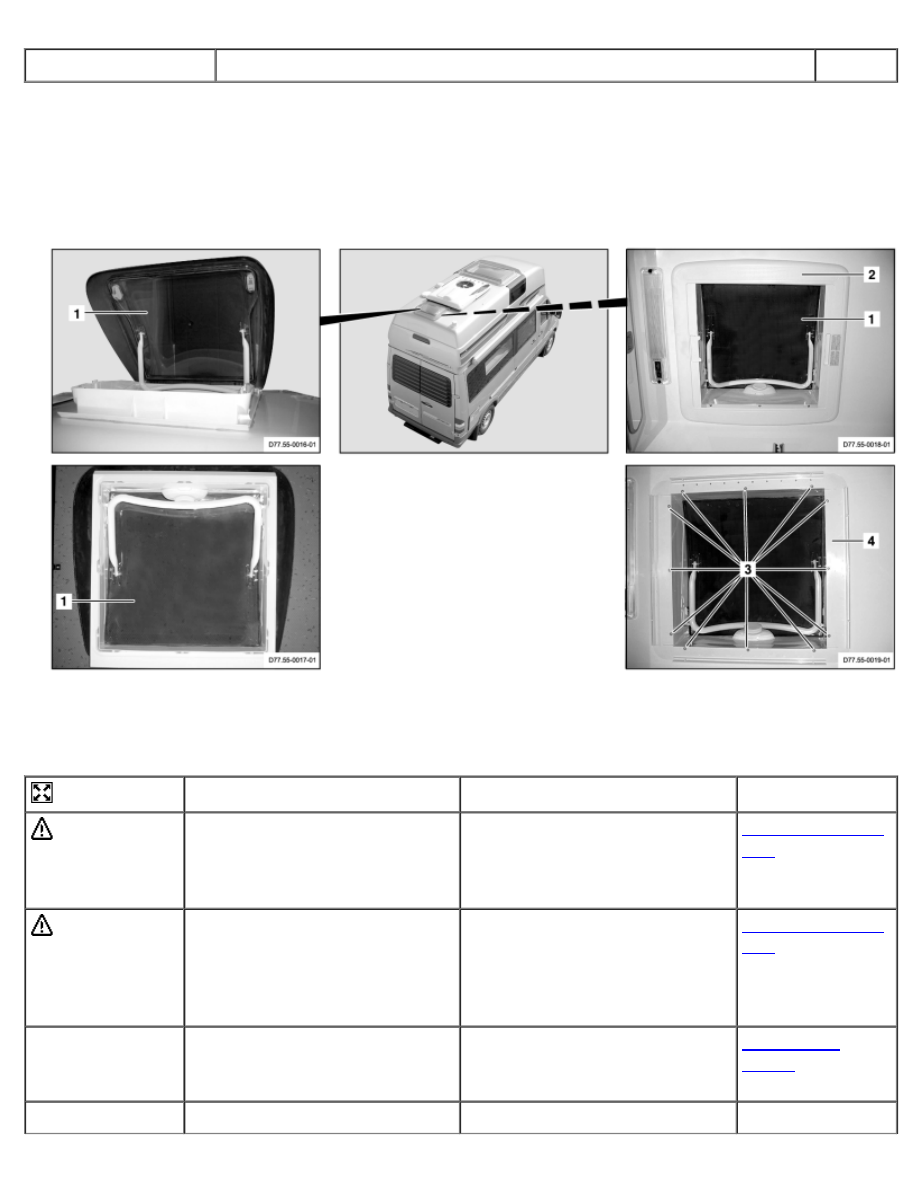

AR77.55-D-5000B

Remove lifting/tilting roof window

5.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

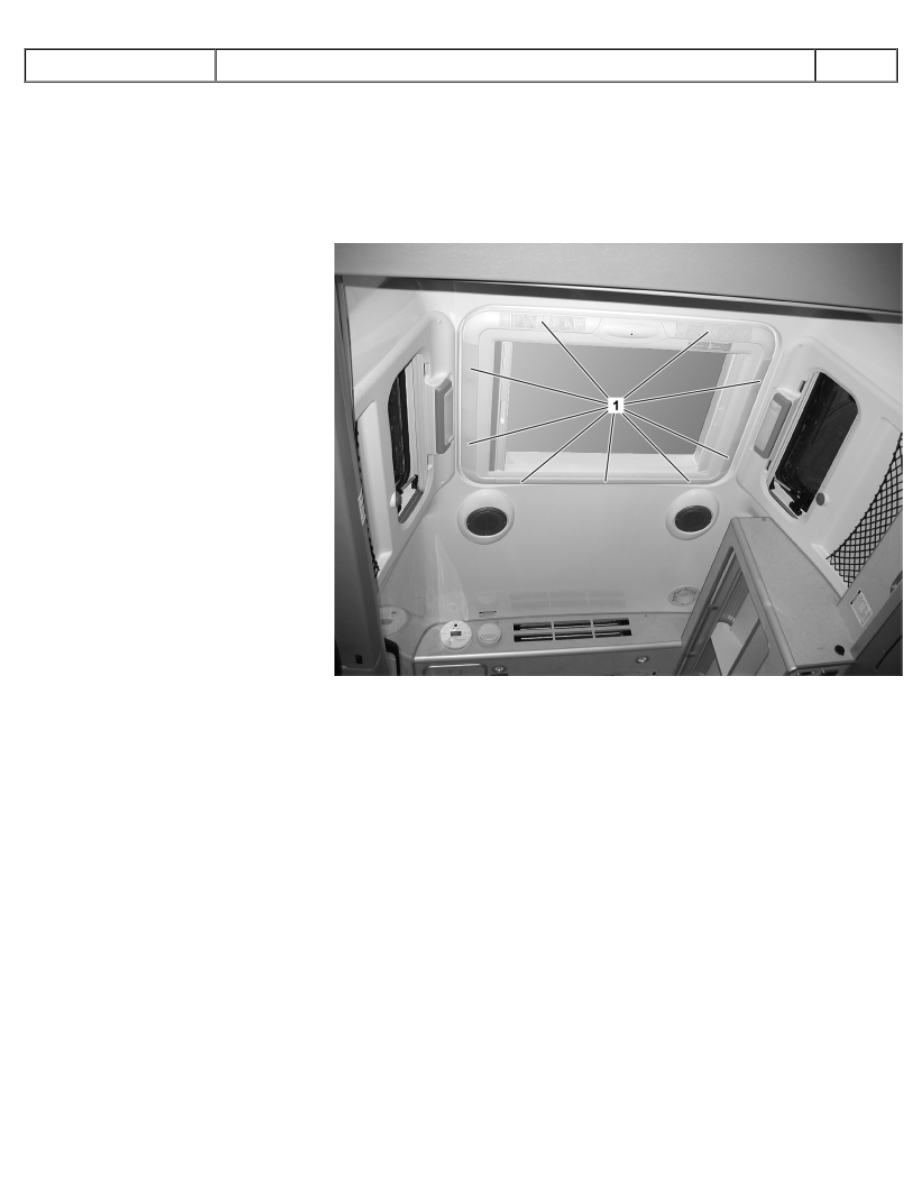

Sanitary block

D77.55-0020-09

1 Lifting/tilting roof window
2 Blackout blind



3 Bolts



4 Frame bottom section

Remove





 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

 Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms). Sufficiently
secure working area

AS65.00-Z-0002-
01B

1

Remove blackout blind (2) from
lifting/tilting roof window (1) in
sanitary block



AR77.55-D-
5010B

2

Remove bolts (3)





3

Remove frame bottom section
(4)





4

Open lifting/tilting roof window
(1)





5

Loosen lifting/tilting roof window
(1) from high roof

 Mounting wedge

110 589 03 59 00

6

Remove lifting/tilting roof window
(1)





Install





7

Remove glue residues from high
roof

 Sealing surface must be free

of dust, oil, grease, wax, dirt
residues and other adhesive
components







Sikaflex adhesive cleaner 205

BR00.45-Z-1050-
04A

8.1

Remove glue residues from
lifting/tilting roof window (1)

 Only when old lifting/tilting

roof window (1) is reused.







 Sealing surface must be free

of dust, oil, grease, wax, dirt
residues and other adhesive
components







Sikaflex adhesive cleaner 205

BR00.45-Z-1050-
04A

9

Install new sealing tape on
lifting/tilting roof window (1)

dia. 6 mm butyl cord

BR00.45-Z-1068-
01A

10

Insert lifting/tilting roof window
(1) into high roof and press on
firmly





11

Install frame bottom section (4)





12

Screw in screws (3).





13

Install blackout blind (2) on
lifting/tilting roof window (1) in
sanitary block



AR77.55-D-
5010B

14

Carry out leak checks
