Westfalia. Testing repair electrical manual - part 18

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

AR72.20-D-2411E

Disassemble/assemble rear-end door (right door wing)

12.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (W54) Double rear-end door opening 270 degrees

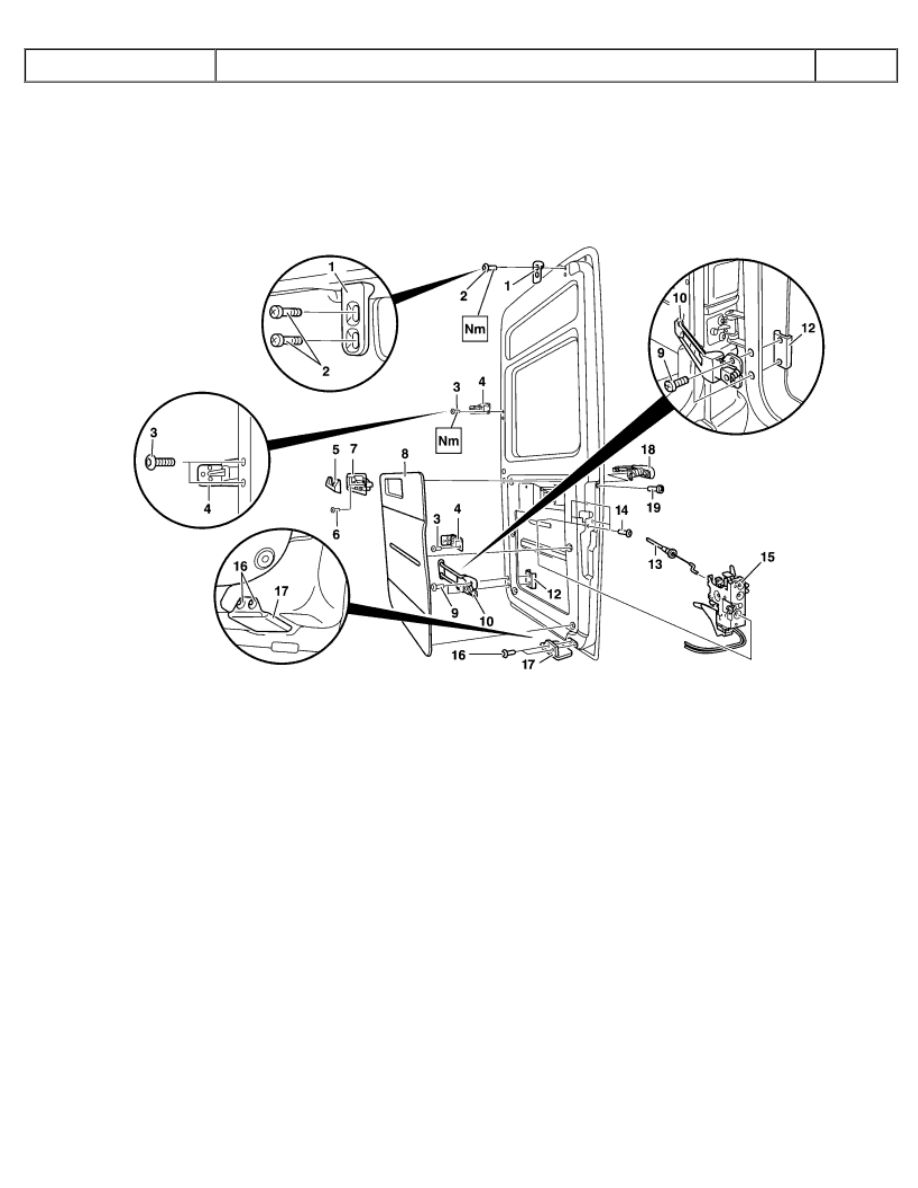

D72.20-1181-09

1 Upper closing wedge
2 Bolts
3 Bolts
4 Door hinges
5 Inside door opener covering
6 Screw



7 Inside door opener
8 Door panel
9 Bolts
10 Door catch
12 Tapping plate
13 Release cable



14 Bolts
15 Door lock
16 Rivets
17 Lower closing wedge
18 Outer door handle
19 Screw

20 Rear-end door stowage
compartment

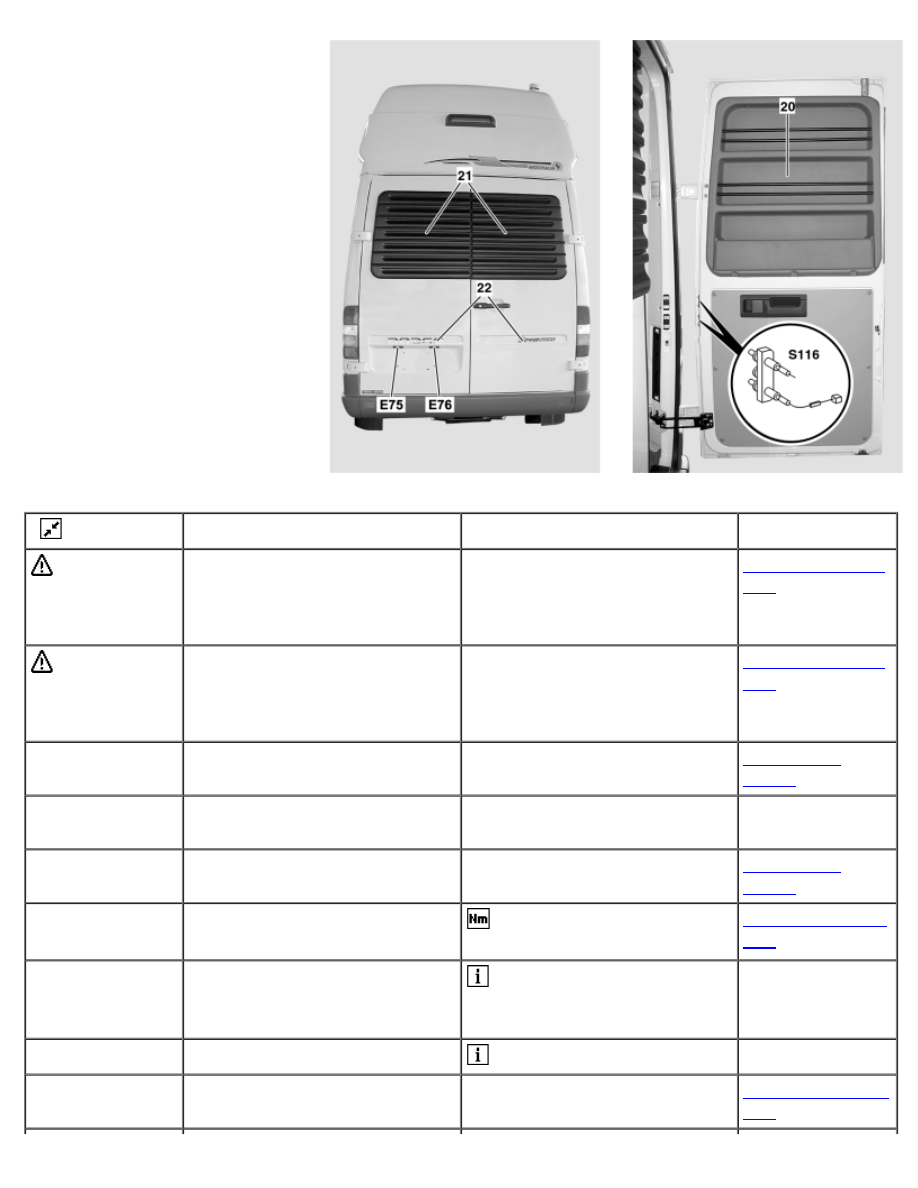

21 Covering
22 Model plate

E75 License plate illumination
E76 License plate illumination
S116 Rear-end door contact
switch









D72.20-1182-03

D72.20-1183-03



Disassemble/assemble





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove inside door opener (7)



AR72.20-D-
4075A

2

Remove door paneling (8) from
rear door





3

Remove door lock (15).



AR72.20-D-
4055A

4

Unscrew bolt (19) from outer
door handle (18)

 Screw, door handle on rear-

end door

BA72.20-N-1007-
01A

5

Slide outer door handle (18) to
right and remove

 Installation: Insert outer door

handle (18) and slide to left until
the catches arrest on the inside



6

Drill out rivets (16)

 Drill with dia. 4.8 mm bit







Drill (electric/pneumatic)

WE58.40-Z-1001-
03A

7

Remove bottom closing wedge
(17)





8

Unscrew bolts (2)

 Screw, top closing wedge to

rear-end door

BA72.20-N-1002-
01A

9

Remove top closing wedge (1)





10

Remove door catch (10).

 Installation: Observe

installation position of tapping
plate (12). Check adjustment of
door catch (10) to counter
element on D-pillar

AR72.20-D-2411-
01B





 Screw, door catch to rear-

end door

BA72.20-N-1003-
01A

11

Remove screws (3)

 Screw, door hinge to rear-

end door

BA72.20-N-1004-
01A





 T40 socket wrench bit, 70

mm shank length

WH58.30-Z-1028-
06A

12

Remove door hinges (4)





13

Remove rear-end door contact
switch (S116)

 Remove both rear-end door

contact switches (S116).



14

Remove rear-end door shelf (20)

AR72.20-D-
1050A

15.1

Remove covering (21)

Cover for rear-end door window

AR88.00-D-
1360AB





Only when old rear-end door is
reused







 The covering (21) cannot be

removed without damage



16.1

Remove model plate (22) from
rear-end door

Only when old rear-end door is
reused







 The model plate (22) cannot

be removed without damage







 Installation: To install the

new model plate (22) on the
tailgate, see:







Install model plate (22) on
tailgate

AR72.20-D-
3660A

17

Assemble in reverse order





 Rear-end door

Number

Designation

Model
690.6,
901,
902,
903, 904

BA72.20-N-1002-
01A

Screw, top closing wedge to
rear-end door

Nm 10

BA72.20-N-1003-
01A

Screw, door catch to rear-end
door

Nm 10

BA72.20-N-1004-
01A

Screw, door hinge to rear door

Nm 25

BA72.20-N-1007-
01A

Screw, door handle to rear-end
door

Nm 10

Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1028-
06A

T40 socket wrench bit, 70 mm shank length

Eduard Wille
Lindenallee 27
D-42349
Wuppertal-
Cronenberg

1054

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

AR72.20-D-3660A

Install model plate on tailgate

12.7.04

MODEL  903.6




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

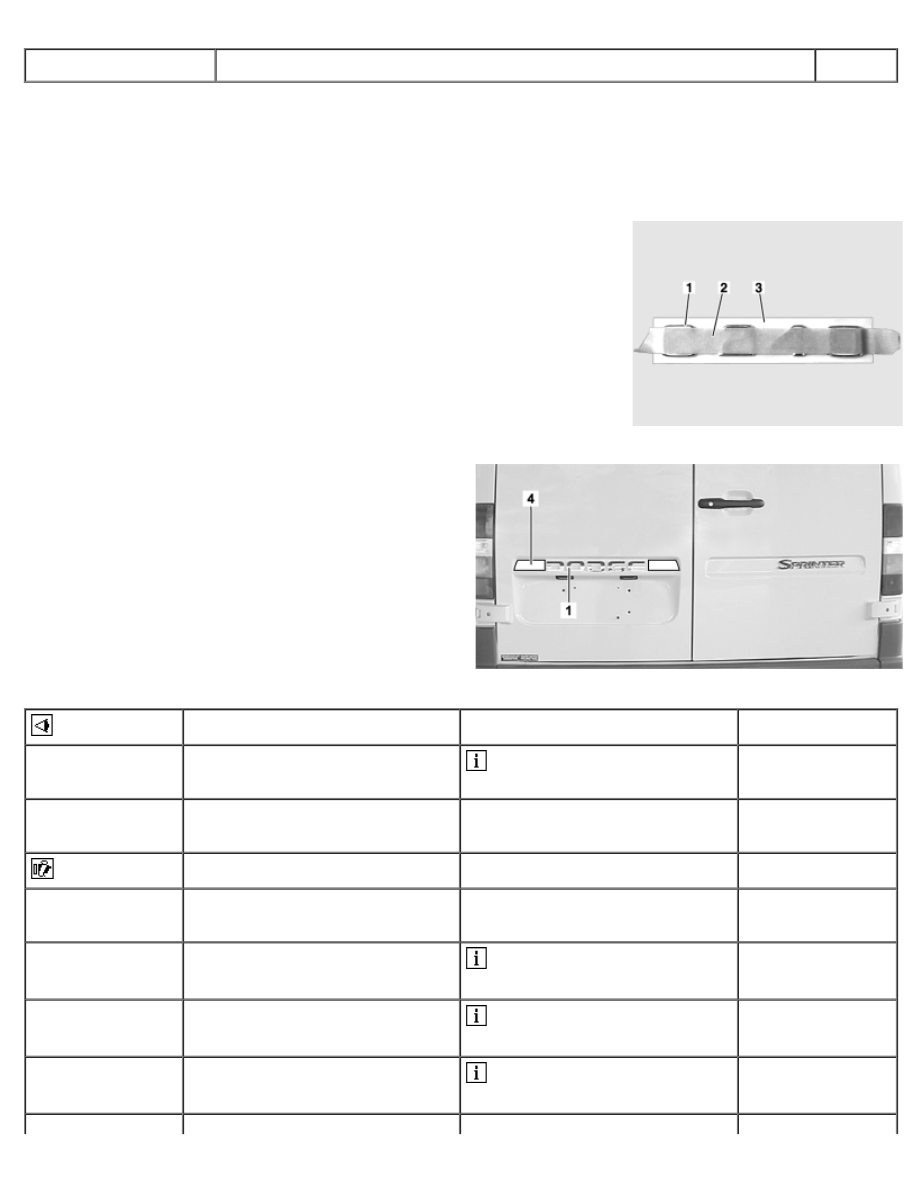

1 Model plate
2 Adhesive tape
3 Carrier foil







P88.50-2116-01

1 Model plate
4 Assembly template







D72.20-1180-10

Check





1

Check position of model plate (1)
on carrier foil (3)

 Correct if necessary.



2

Mask model plate (1) with
adhesive tape (2)





Cleaning





3

Clean tailgate in area of model
plate (1)





4

Heat tailgate in area of model
plate (1)

 With radiant heater to approx.

30 ° C.



5

Install assembly template (4) on
tailgate

 Align assembly template (4)

on contours of tailgate.







 Assembly template (4) is

delivered together with new part



6

Remove carrier foil (3) from
model plate (1)

 Model plates (1) should

remain fastened on the adhesive
tape (2)



7

Align model plate (1) on
assembly template (4) and press
on





8

Remove adhesive tape (2)





AR72.40-D-4802A

Remove/install door locking system for wet cell door*

26.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

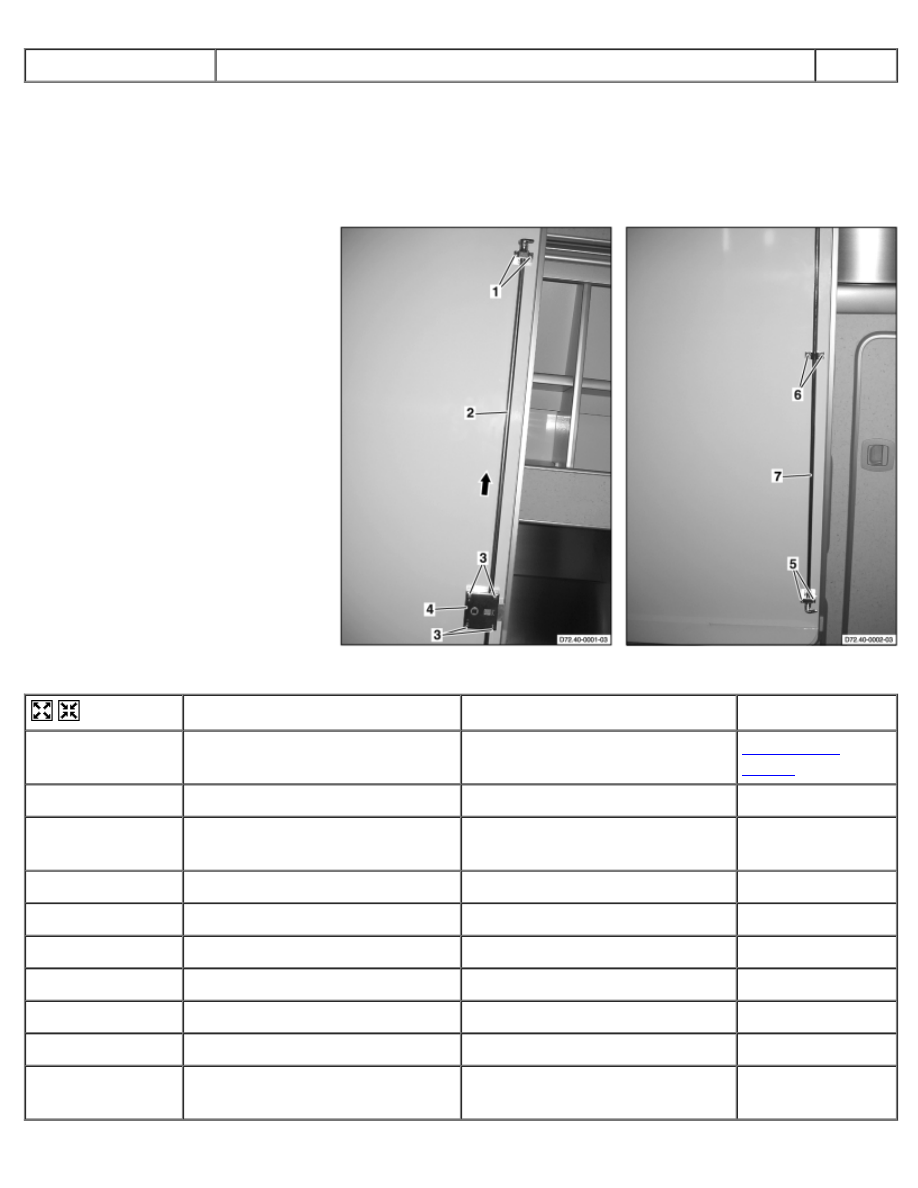

1 Bolts
2 Top locking rod*
3 Bolts
4 Lock
5 Bolts
6 Bolts
7 Bottom locking rod*







D72.40-0003-06



Remove/Install





1

Remove door knob from wet cell
door*



AR72.40-D-
4803A

2

Remove bolts (1)





3

Remove top locking rod (2) in
direction of arrow*





4

Remove bolts (3)





5

Remove lock (4) upward*





6

Unscrew bolts (5)





7

Remove bolts (6)





8

Remove bottom locking rod (7) *





9

Install in the reverse order





10

Check door locking system for
proper function*
