Westfalia. Testing repair electrical manual - part 16

(6)

8

Install in the reverse order











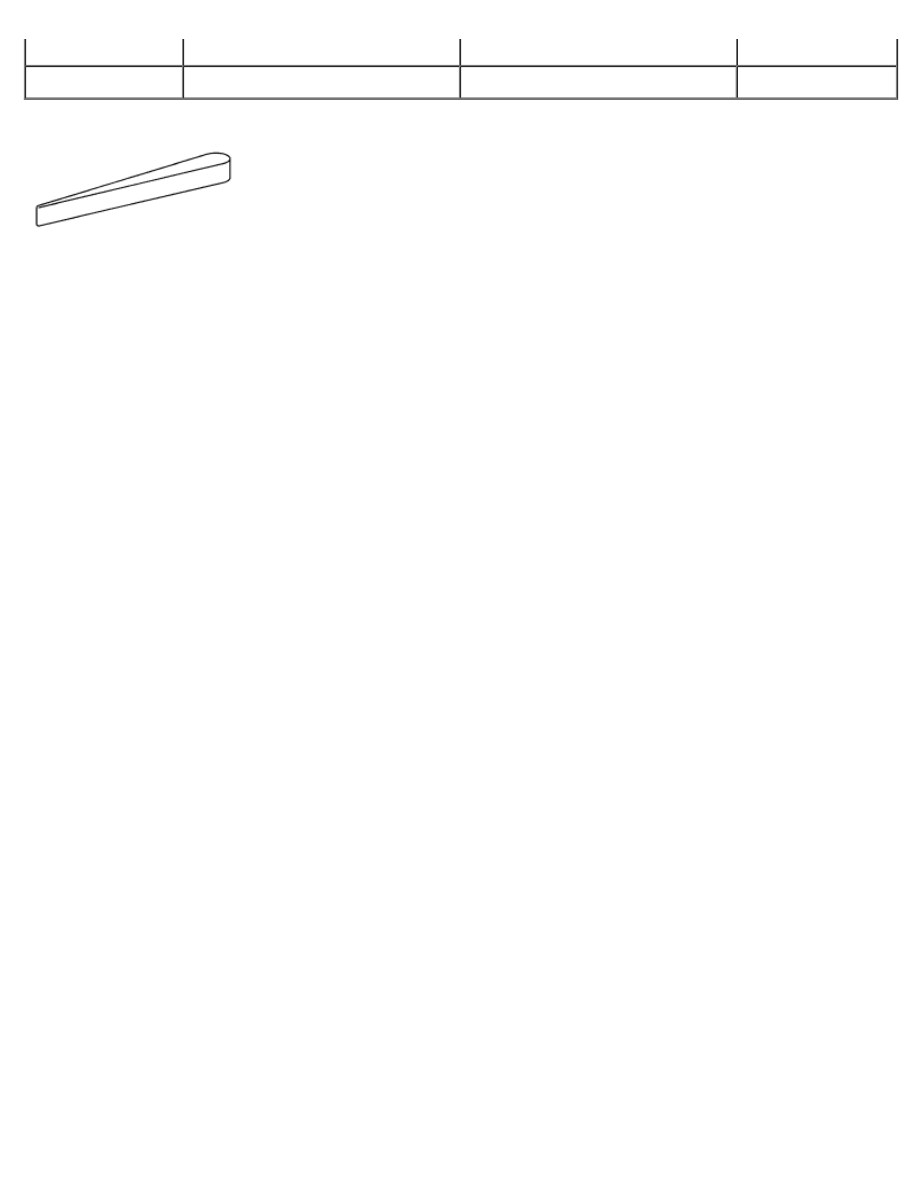

115 589 03 59 00







Long wedge







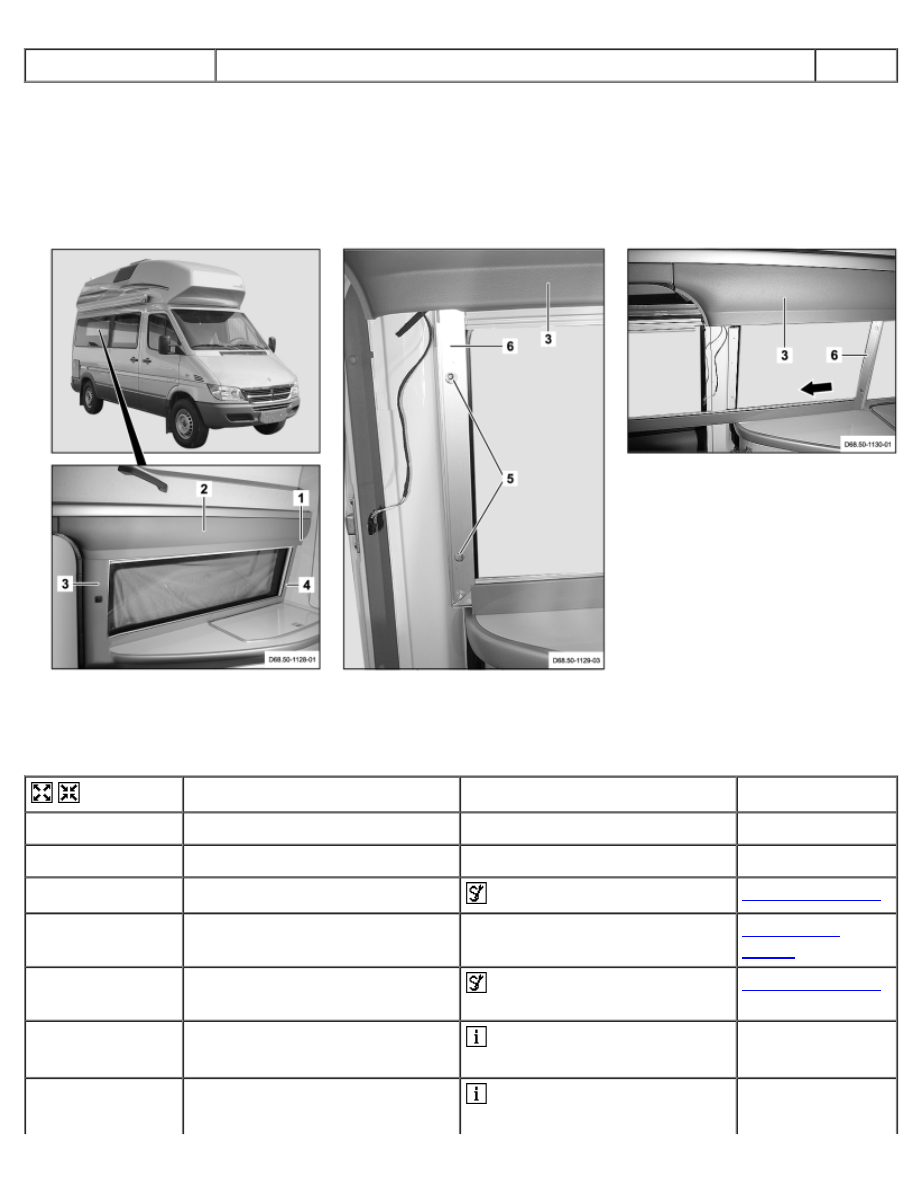

AR68.50-D-3400B

Remove/install roller sun blind

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





on right rear side window

D68.50-1131-09

1 Bolt
2 Upper paneling



3 C-pillar paneling
4 Paneling



5 Bolts
6 Roller sun blind



Remove/Install





1

Remove bolt cap (1)





2

Remove bolt (1)





3

Unclip upper paneling (2)

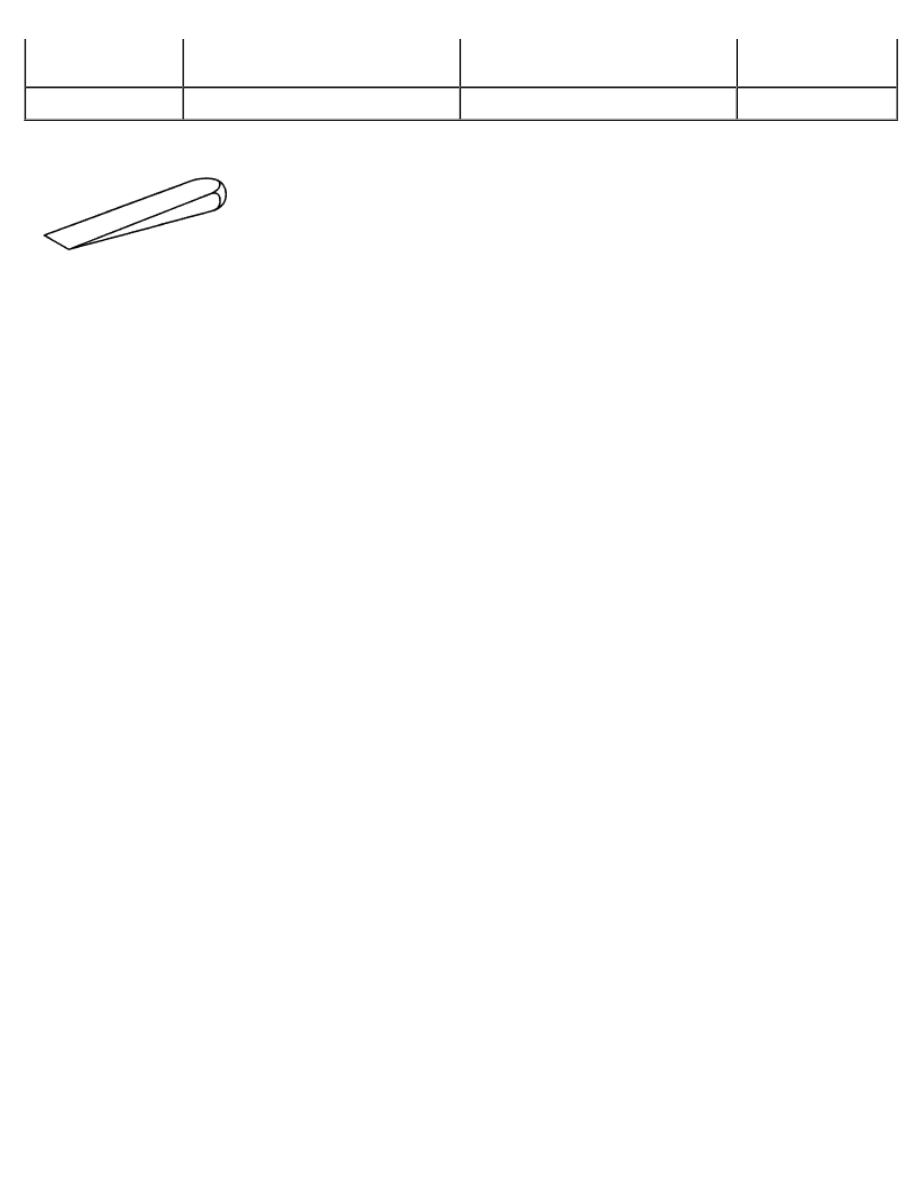

 Mounting wedge

110 589 03 59 00

4

Remove C-pillar paneling (3)



AR68.30-D-
4490A

5

Unclip paneling (4) from roller
sun blind (6)

 Mounting wedge

110 589 03 59 00

6

Unscrew bolts (5).

 On left and right side of roller

sun blind (6).



7

Move roller sun blind (6) out
toward front (arrow)

 Installation: Note installation

position. Avoid distorting roller



sun blind (6), if necessary shim
bolt holes (5) for compensation

8

Install in the reverse order











110 589 03 59 00







Mounting wedge







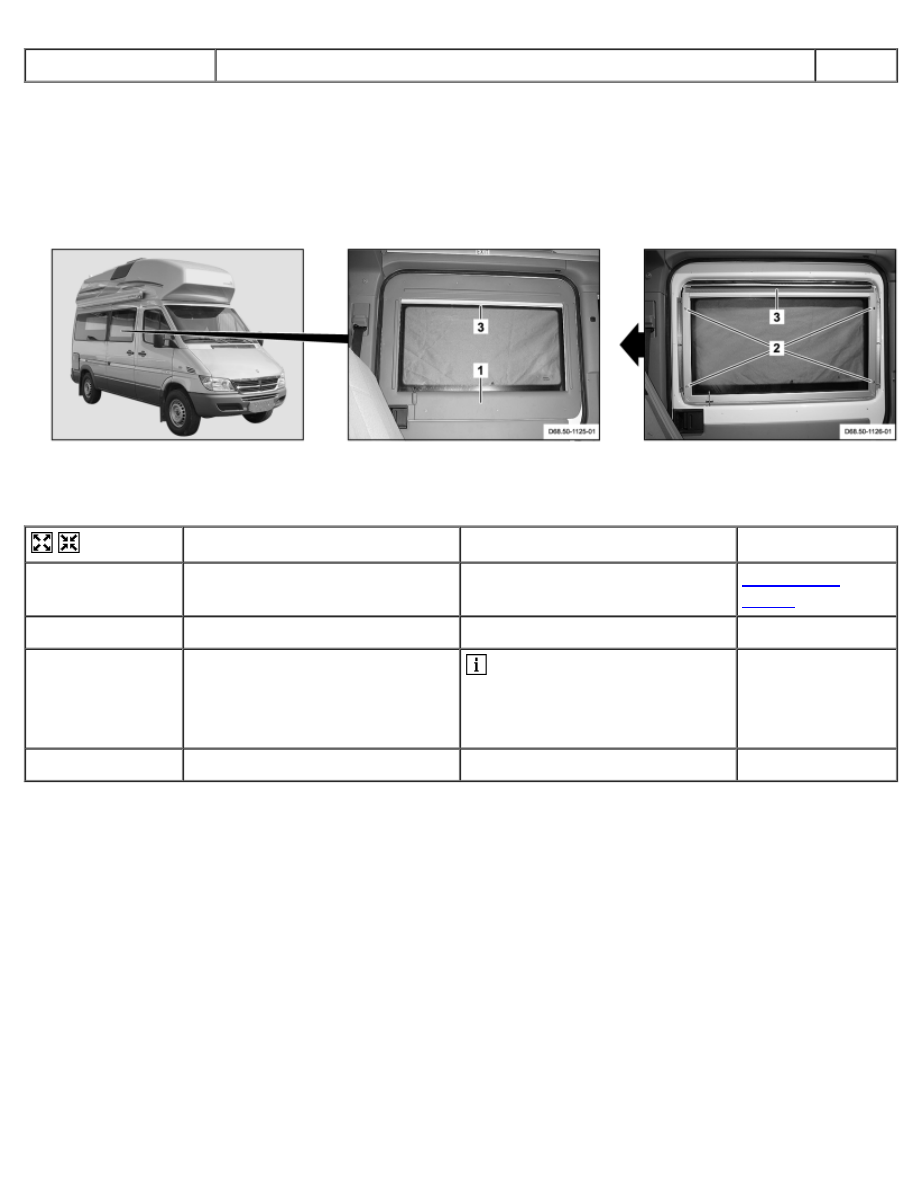

AR68.50-D-3400C

Remove/ install roller sun blind

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





on right sliding door

D68.50-1127-07

1 Door panel



2 Bolts



3 Roller sun blind



Remove/Install





1

Remove door panel (1) from
sliding door

Upper door panel

AR72.16-D-
6610A

2

Remove bolts (2)





3

Remove roller sun blind (3)

 Installation: Note installation

position. Avoid distorting roller
sun blind (3), if necessary shim
bolt holes (2) for compensation



4

Install in the reverse order





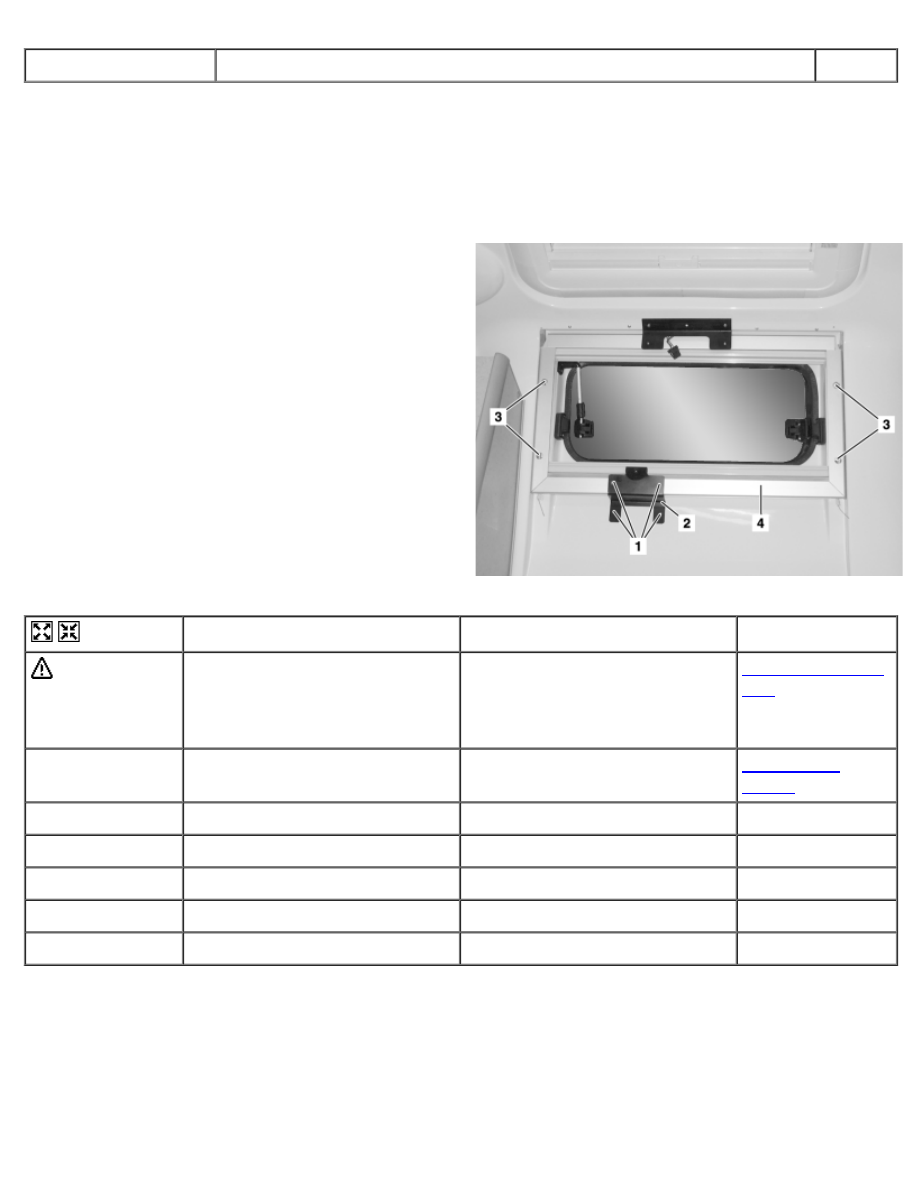

AR68.50-D-3400D

Remove/ install roller sun blind

3.9.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Side high roof vent window

1 Bolts
2 Bracket
3 Bolts
4 Roller sun blind







D68.50-1139-11



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove vent window paneling



AR68.30-D-
1550A

2

Remove screws (1)





3

Remove bracket (2)





4

Remove bolts (3)





5

Remove roller sun blind (4)





6

Install in the reverse order





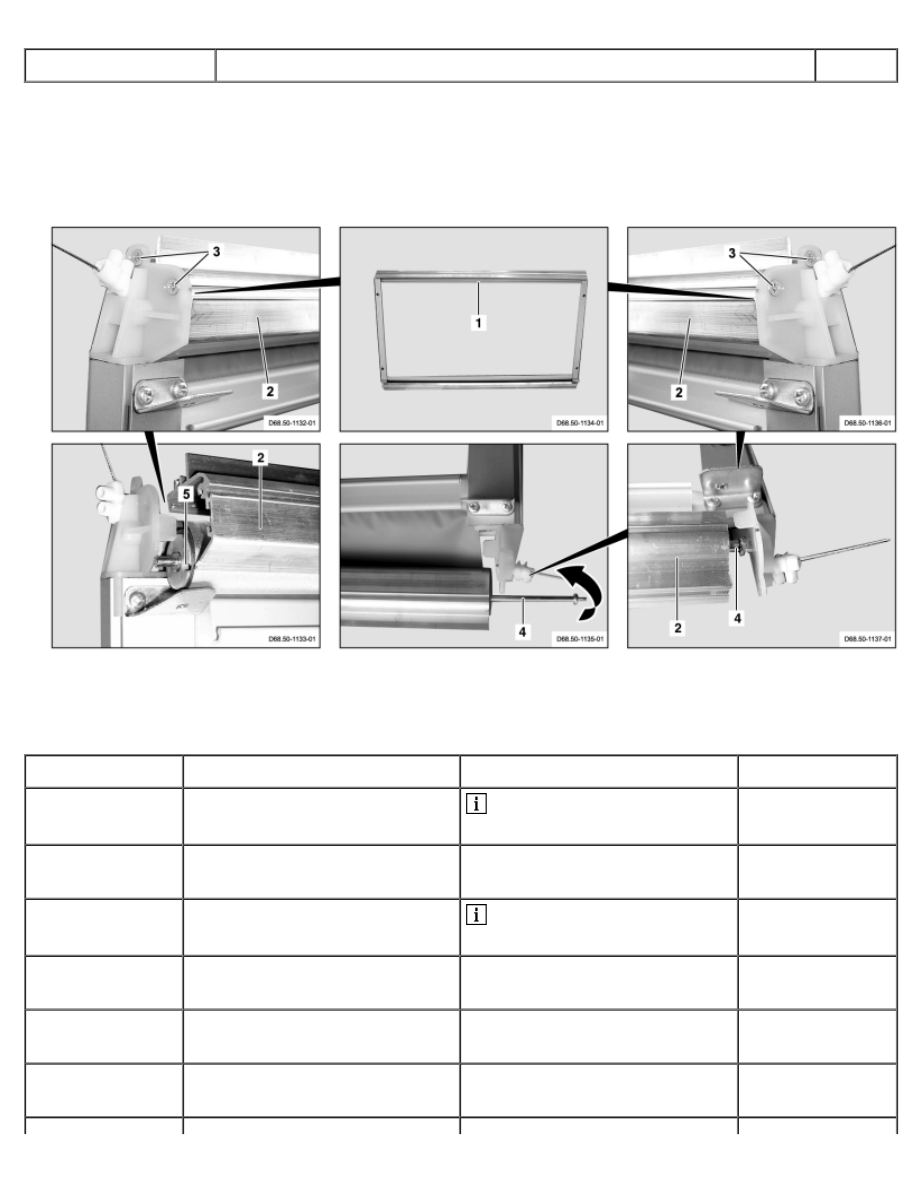

AR68.50-D-3450A

Adjust roller sun blind

28.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D68.50-1138-09

1 Roller blind
2 Roller blind cassette



3 Bolts
4 Pins



5 Opening



Adjust





1

Unscrew bolts (3) on left side of
roller blind cassette (2)

 Remove roller blind (1) for

entire adjustment work



2

Slightly pull roller blind cassette
(2) apart





3

Spray a slight quantity of oil into
the roller blind cassette (2) on left

 Into present opening (5). Use

suitable oil



4

Assemble roller blind cassette (2)
on left





5

Screw bolts (3) into roller blind
cassette (2) on left





6

Screw bolts (3) into roller blind
cassette (2) on right





7

Slightly pull roller blind cassette
(2) apart on right





8

Pull pin (4) out of roller blind
cassette (2) on right

 Pull pin (4) 6 to 8 cm out of

roller blind cassette (2) on right
while releasing pin (4)



9

Spray a slight quantity of oil in
the roller blind cassette (2) on
right

 Into present opening (5). Use

suitable oil



10

Tension pin (4) by turning to right

 Tension pin (4) 20 turns



11

Install pin (4) in roller blind
cassette (2) on right

 Thereby tension pin (4).



12

Assembly roller blind cassette (2)
on right

 Thereby tension pin (4).



13

Screw bolts (3) into roller blind
cassette (2) on right





14

Perform a function test





15.1

Readjust roller blind (1)

Only if the roller blind (1) is too
easy or too hard to move in the
guide







 Readjust by adjusting cable in

insulating screw connector



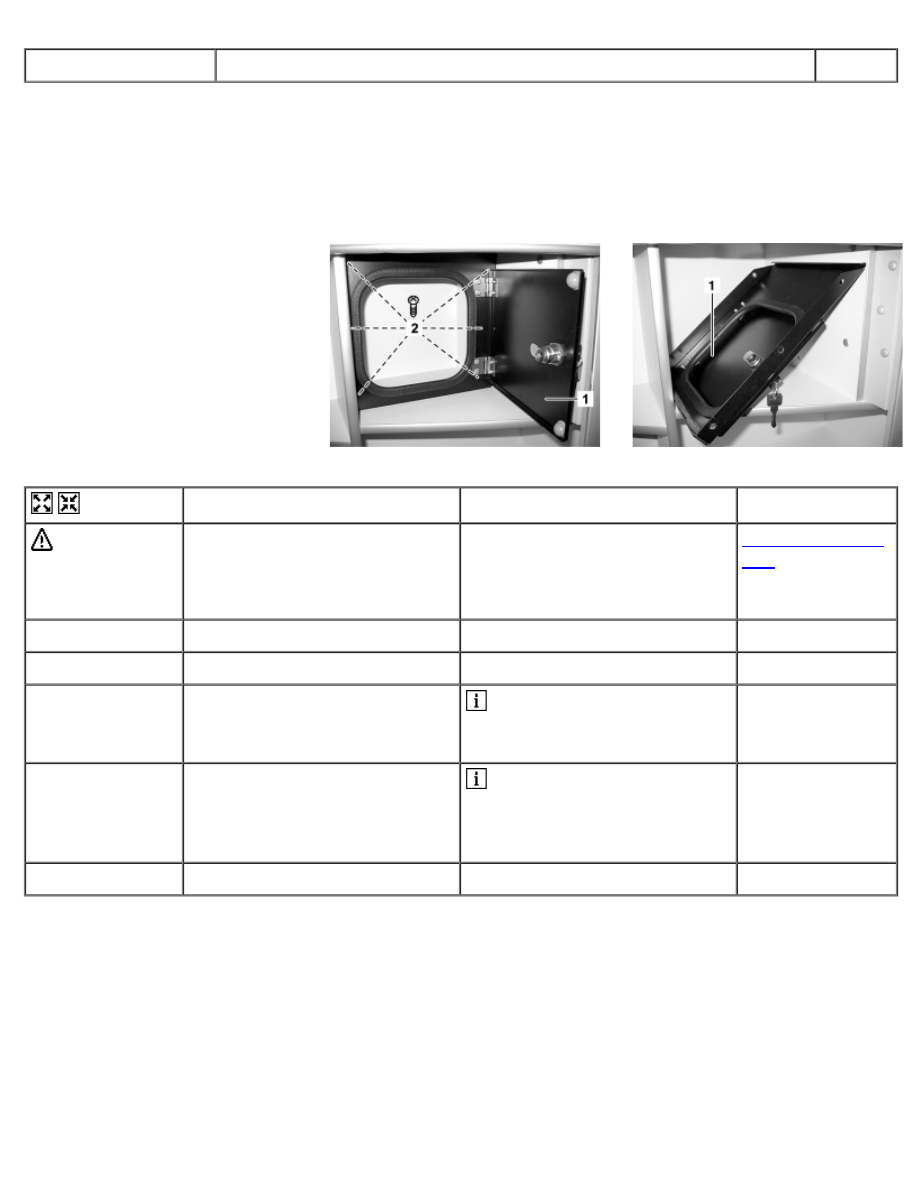

AR68.72-D-0020A

Remove/install valuables compartment

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





in refrigerator box stowage cabinet

1 Valuables compartment
2 Bolts









D68.72-0003-01

D68.72-0004-01



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Open valuables compartment (1)



2

Unscrew bolts (2)





3

Remove valuables compartment
(1)

 When removing valuables

compartment (1) in lateral
position on stowage cabinet







 Installation: When installing

valuables compartment (1) in
lateral position in stowage
cabinet



4

Install in the reverse order
