Westfalia. Testing repair electrical manual - part 15

6

Remove bracket (5)





7

Remove caps from bolts (6)





8

Unscrew bolts (6)





9

Remove trim strip (7)

 Installation: Remove

adhesive tape residues from trim
strip (7) Clean gluing surfaces on
trim strip (7) and on roof frame
paneling (8)Install new double-
sided adhesive tape on trim strip
(7)









BR00.45-Z-1014-
04A

10

Remove door frame seal

 Only in area of roof frame

paneling (8).



11

Remove interior illumination
switch from roof frame paneling
(8)



AR82.20-D-
1011A

12

Loosen roof frame paneling (8)
from roof frame

 The roof frame paneling (8)

cannot be removed without
damage.







 The roof frame paneling (8) is

fastened to the roof frame with
double-sided adhesive tape







 Hot-air gun - 3000 W

WH58.30-Z-1014-
20A

13

Remove roof frame paneling (8)

 Installation: Remove

adhesive tape residues from roof
frame.Clean gluing surfaces on
roof frame and on new roof frame
paneling (8)Install double-sided
adhesive tape on new roof frame
paneling (8).







Adhesive cleaner

BR00.45-Z-1014-
04A

14

Install in the reverse order





Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1014-
20A

Hot air gun - 3000 W

Zinser
Schweißtechnik
GmbH
Postfach 14 40
D-73061

Model K-25-R

Ebersbach/Fils
Tel.:
07163/16710

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1014-
04A

Adhesive cleaner

003 989 72 71

AR68.30-D-4480B

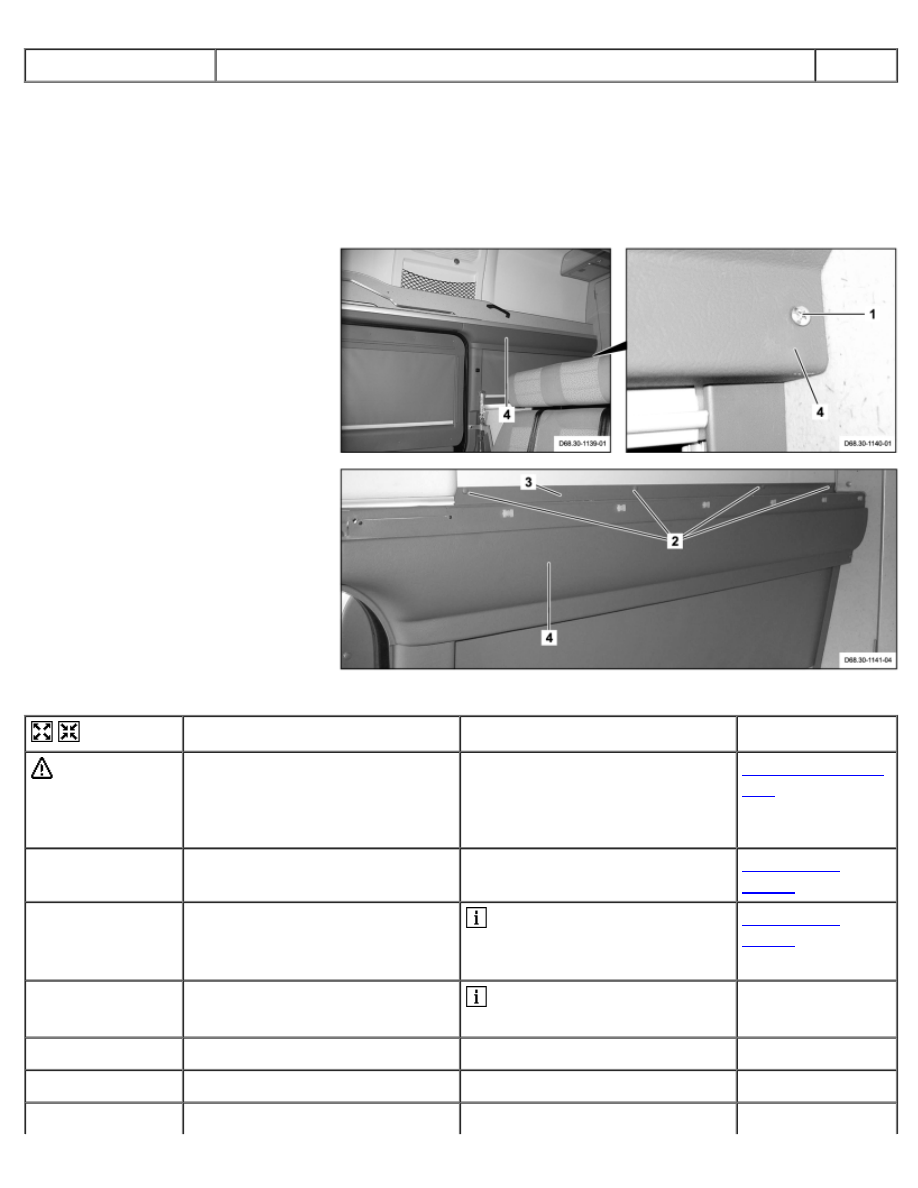

Remove/install side roof frame paneling

23.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Above rear right side window

1 Screw
2 Bolts
3 Trim strip
4 Roof frame paneling







D68.30-1142-06



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove bed plate guide rail

Right guide rail

AR91.75-D-
7765B

2

Remove trim strip from right roof
frame paneling (4)

 If necessary remove

remaining clips from roof frame
paneling (4).

AR68.30-D-
4485A





 Installation: Replace

damaged remaining clips



3

Remove cap from bolt (1)





4

Remove bolt (1)





5

Remove caps from bolts (2)





6

Unscrew bolts (2)





7

Remove trim strip (3)

 Installation: Remove

adhesive tape residues from trim
strip (3) Clean gluing surfaces on
trim strip (3) and on roof frame
paneling (4) Install new double-
sided adhesive tape on trim strip
(3)







Adhesive cleaner

BR00.45-Z-1014-
04A

8

Remove door frame seal

 Only in area of roof frame

paneling.



9

Loosen roof frame paneling (4)
from roof frame

 The roof frame paneling (4)

cannot be removed without
damage







 The roof frame paneling (4) is

fastened to the roof frame with
double-sided adhesive tape







 Hot-air gun - 3000 W

WH58.30-Z-1014-
20A

10

Remove roof frame paneling (4)

 Installation: Remove

adhesive tape residues from roof
frame. Clean gluing surfaces on
roof frame and on new roof frame
paneling (4) Install double-sided
adhesive tape on new roof frame
paneling (4).









BR00.45-Z-1014-
04A

11

Install in the reverse order





Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1014-
20A

Hot air gun - 3000 W

Zinser
Schweißtechnik
GmbH
Postfach 14 40
D-73061
Ebersbach/Fils
Tel.:
07163/16710

Model K-25-R

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1014-
04A

Adhesive cleaner

003 989 72 71

AR68.30-D-4485A

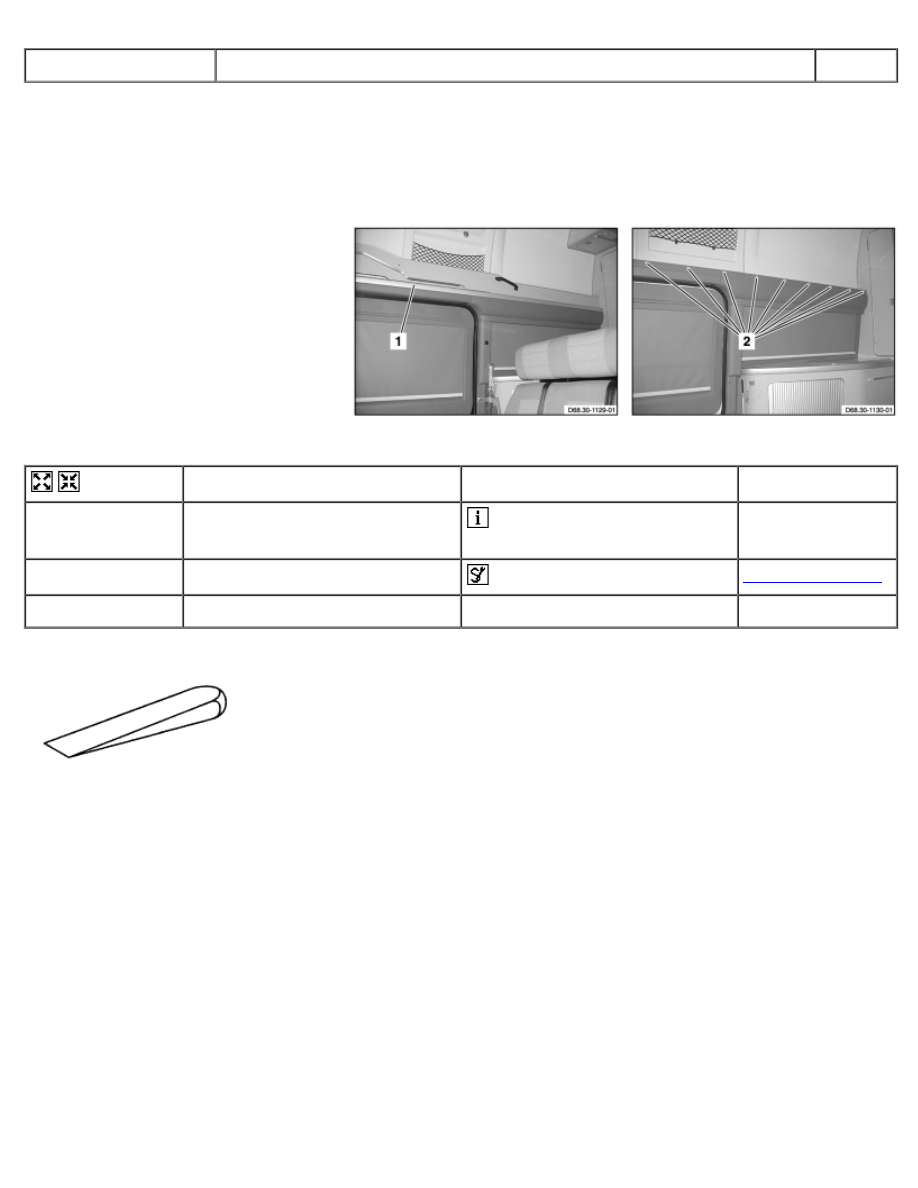

Remove/install roof frame trim strip

15.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Trim strip
2 Clamps







D68.30-1128-04



Remove/Install





1

Unclip trim strip (1) and remove

 Installation: Check clamps

(2); replace if necessary.







 Mounting wedge

110 589 03 59 00

2

Install in the reverse order











110 589 03 59 00







Mounting wedge







AR68.30-D-4490A

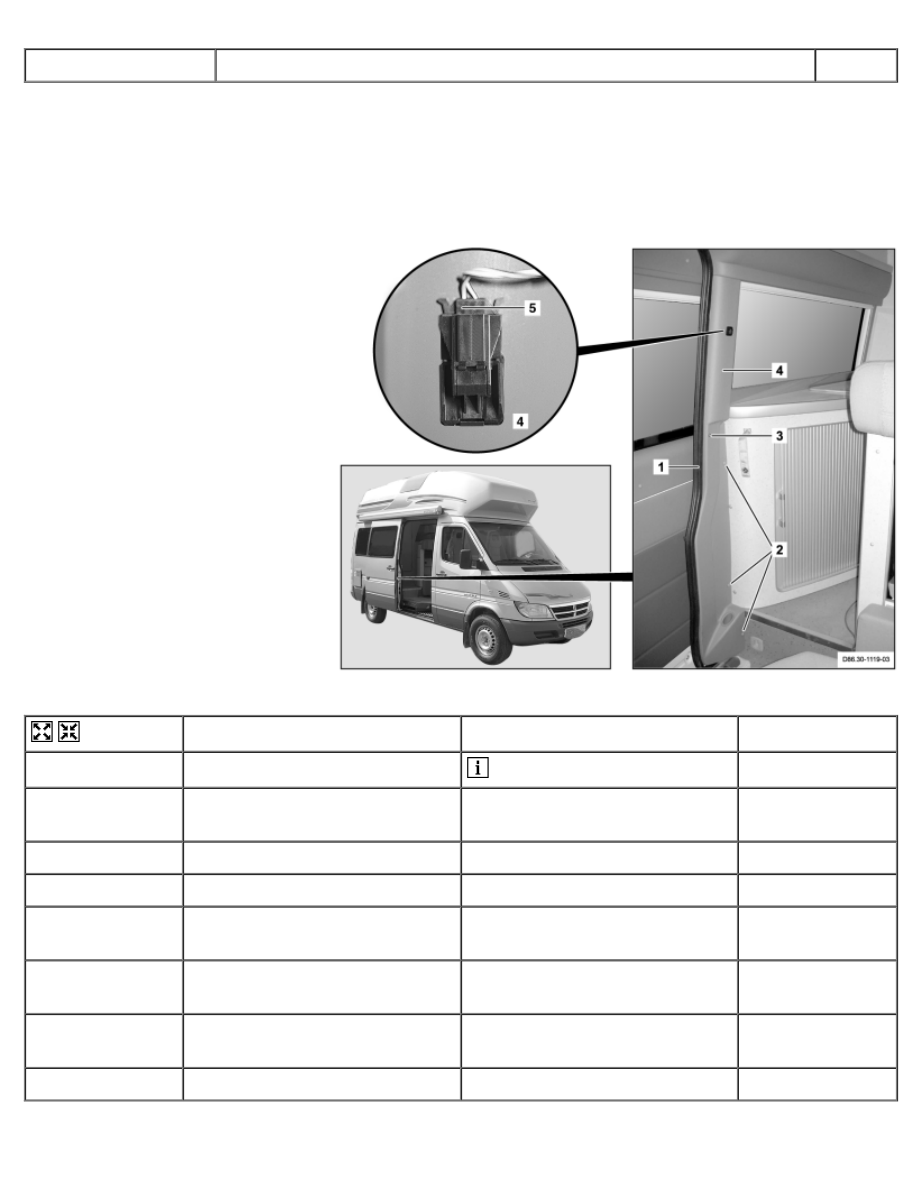

Remove/install paneling on C-pillar

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Right side

1 Rubber seal
2 Bolts
3 Pushbutton counter piece
4 C-pillar paneling
5 Electrical connector







D68.30-1120-06



Remove/Install





1

Remove umbrella

 See Operating Instructions



2

Remove rubber seal in area of
C-pillar paneling (4)





3

Remove caps from bolts (2)





4

Remove bolts (2)





5

Unscrew pushbutton
counterpiece (3)





6

Remove C-pillar paneling (4)
upward





7

Disconnect electrical connector
(5)





8

Install in the reverse order





AR68.50-D-3400A

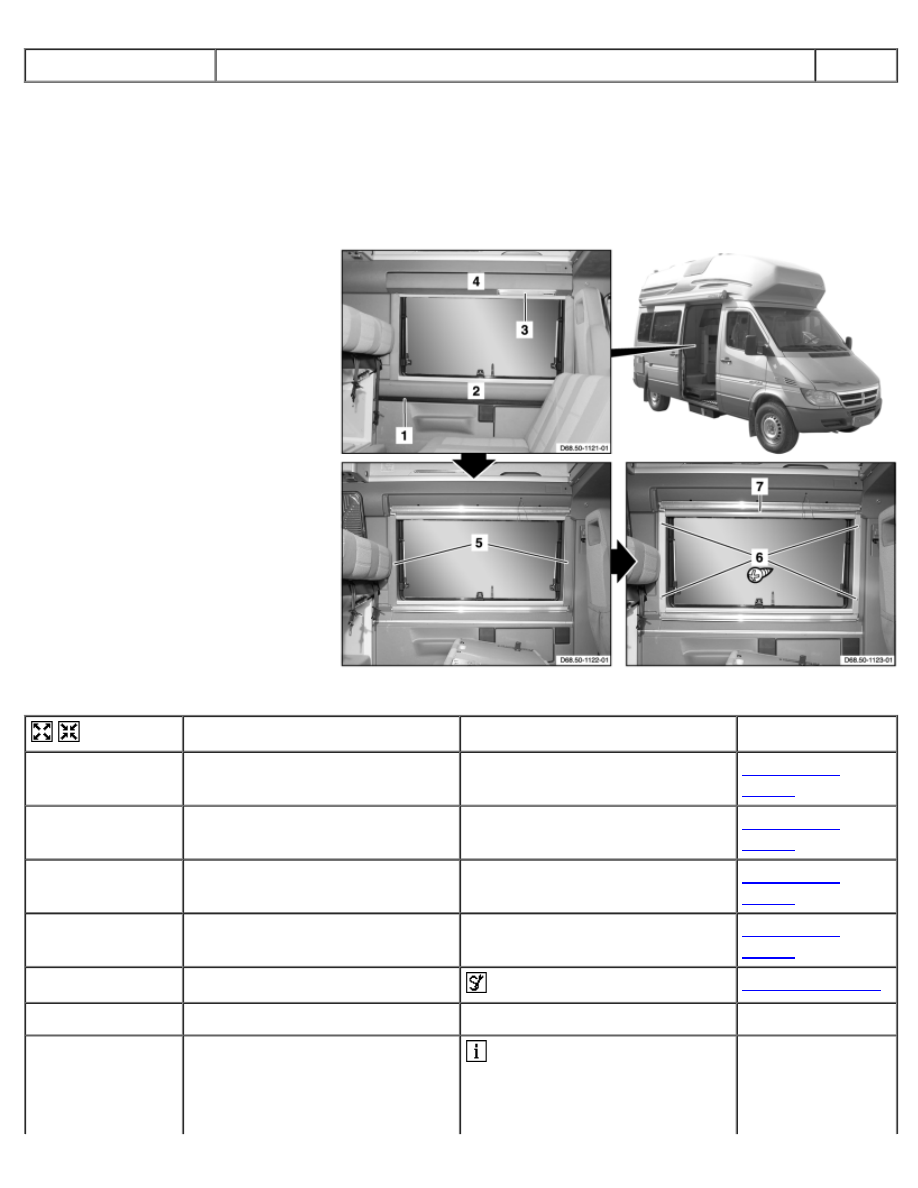

Remove/install roller sun bind

7.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





On left center vent window

1 Fastening strip
2 Lower trim
3 Transistor lamp
4 Upper trim
5 Side trim
6 Bolts
7 Roller sun blind







D68.50-1124-06



Remove/Install





1

Remove fastening strip (1) for
table



AR86.60-D-
0033A

2

Remove bottom trim (2) from left
center vent window



AR68.30-D-
1510A

3

Remove transistor lamp (3)



AR82.20-D-
1015A

4

Remove upper trim (4) from left
center vent window



AR68.30-D-
1510B

5

Unclip side trim panel (5)

 Long wedge

115 589 03 59 00

6

Unscrew bolts (6)





7

Remove roller sun blind (7)

 Installation: Note installation

position. Avoid distorting sun
shade, if necessary compensate
by installing shims on bolt holes
