Westfalia. Testing repair electrical manual - part 13

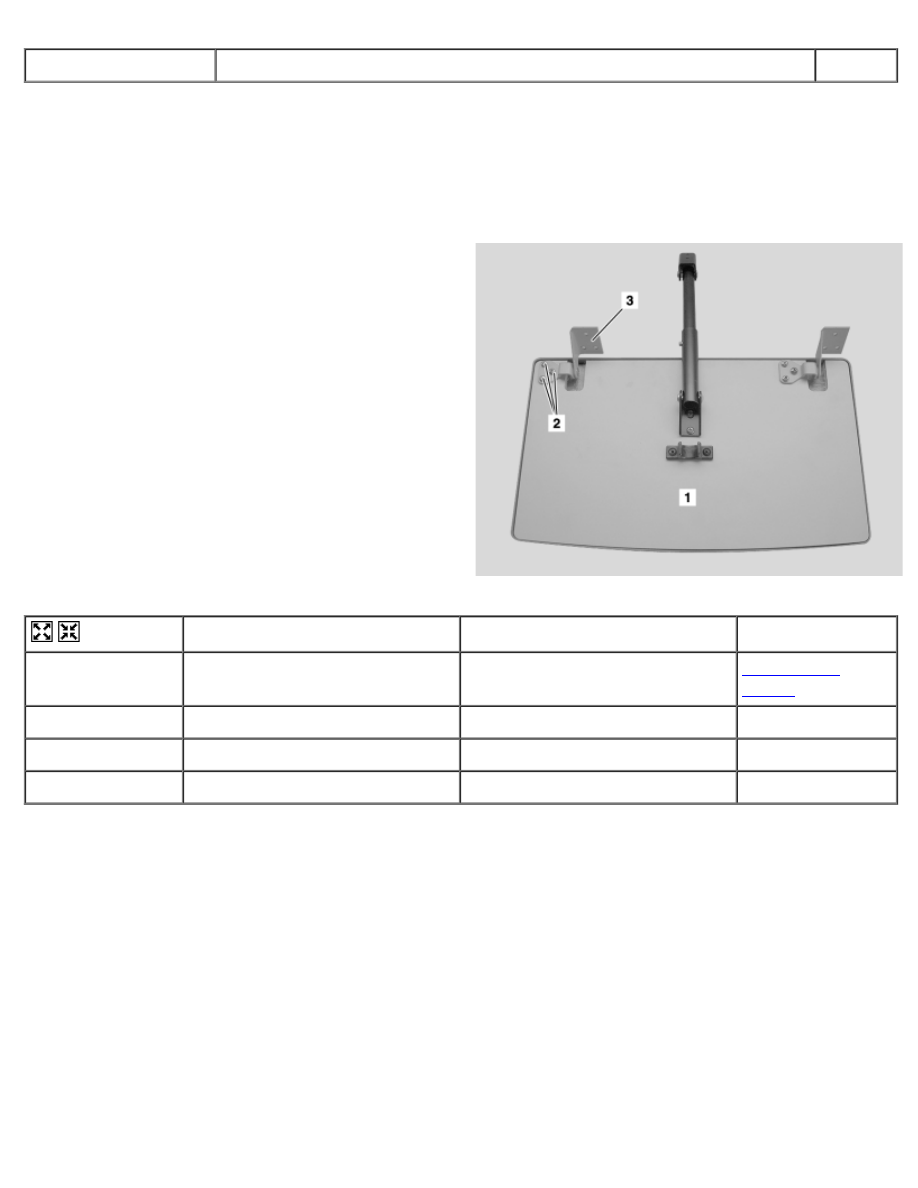

AR68.20-D-8307A

Remove/install folding table hinge

29.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Folding table hinge in side wall paneling

1 Folding table
2 Bolts
3 Hinge







D68.20-1112-11



Remove/Install





1

Remove folding table (1)

Side wall paneling folding table

AR68.20-D-
8305A

2

Unscrew bolts (2)





3

Remove hinge (3)





4

Install in the reverse order





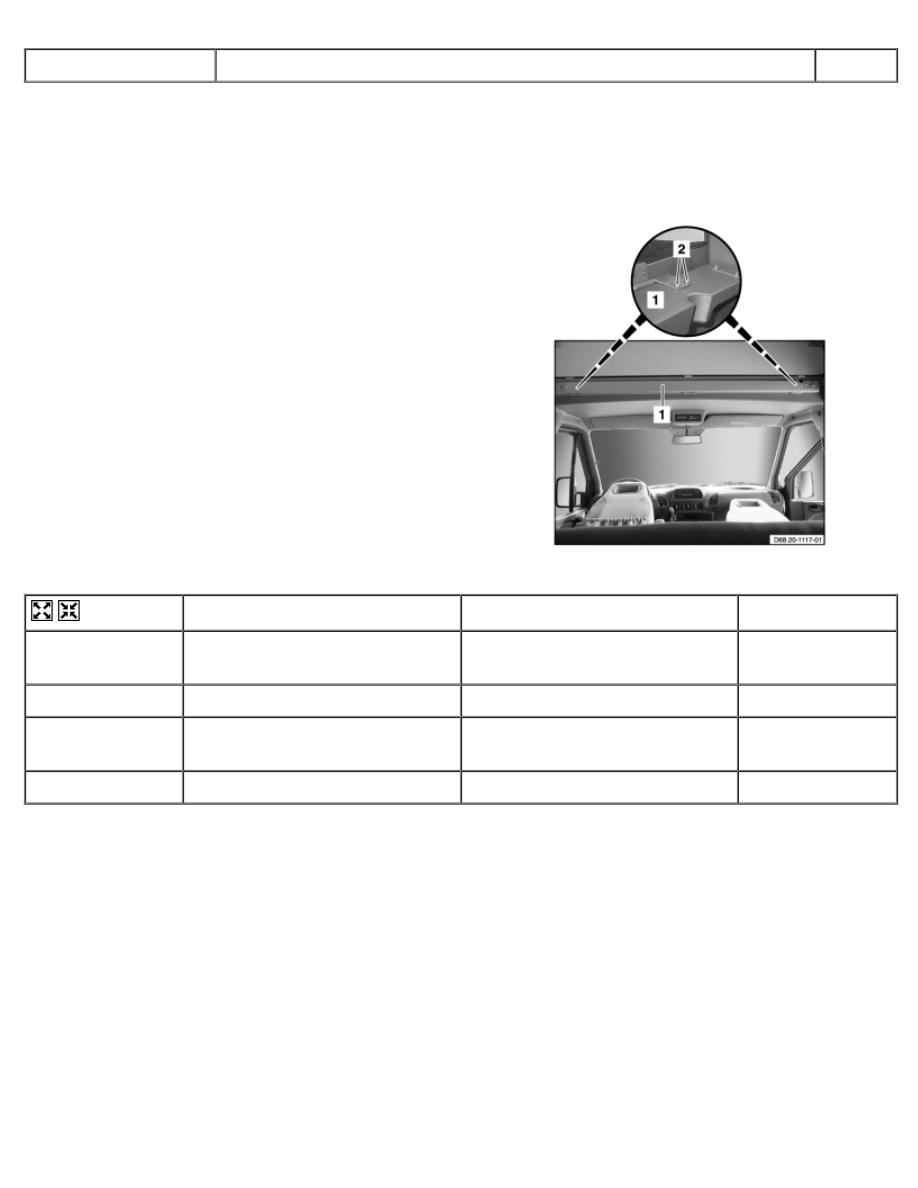

AR68.20-D-8310A

Remove/install table compartment strip

22.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Table compartment strip
2 Bolts







D68.20-1116-11



Remove/Install





1

Unlock table compartment strip
(1) and fold open





2

Unscrew bolts (2)





3

Remove table compartment strip
(1)





4

Install in the reverse order





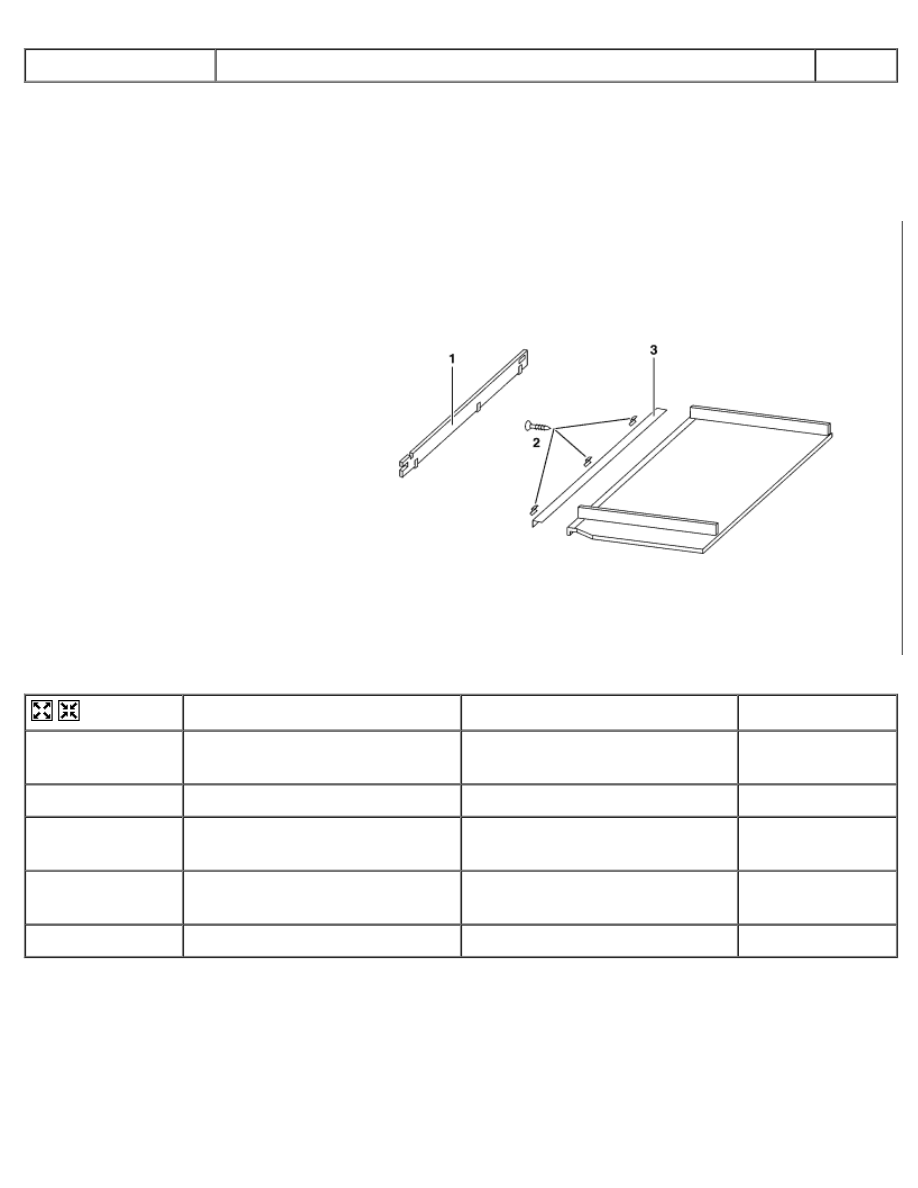

AR68.20-D-8311A

Remove/install table compartment bracket

22.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Table compartment strip
2 Bolts
3 Table compartment bracket







D68.20-1118-06



Remove/Install





1

Unlock table compartment strip
(1) and fold open





2

Unscrew bolts (2)





3

Remove table compartment strip
(1)





4

Remove table compartment
bracket (3)





5

Install in the reverse order





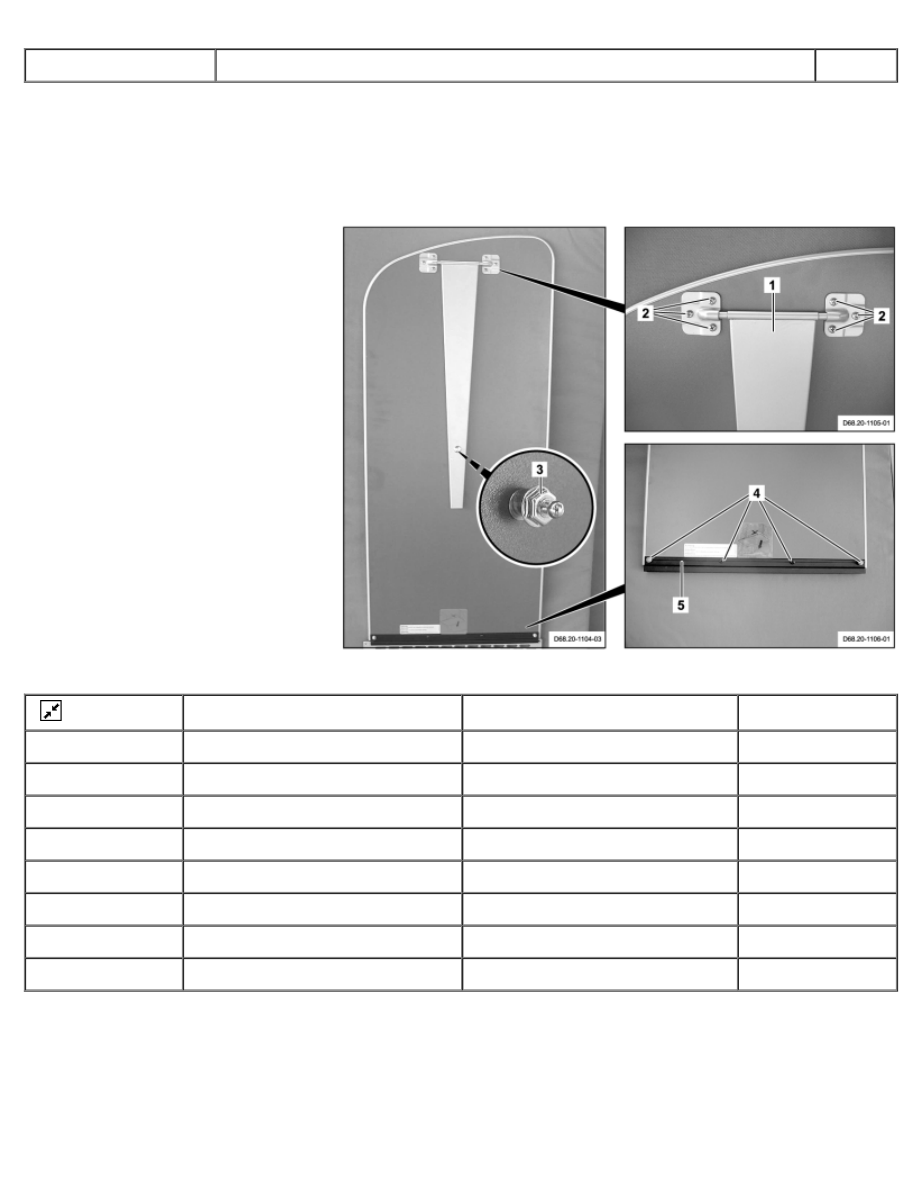

AR68.20-D-8320A

Disassemble/assemble dining table

8.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Table foot
2 Bolts
3 Lock button
4 Bolts
5 Fastening strip







D68.20-1107-06



Disassemble/assemble





1

Unlock table foot (1)





2

Unscrew bolts (2)





3

Remove table foot (1)





4

Unscrew lock button (3)





5

Remove caps from bolts (4)





6

Remove bolts (4).





7

Remove fastening strip (5)





8

Assemble in reverse order





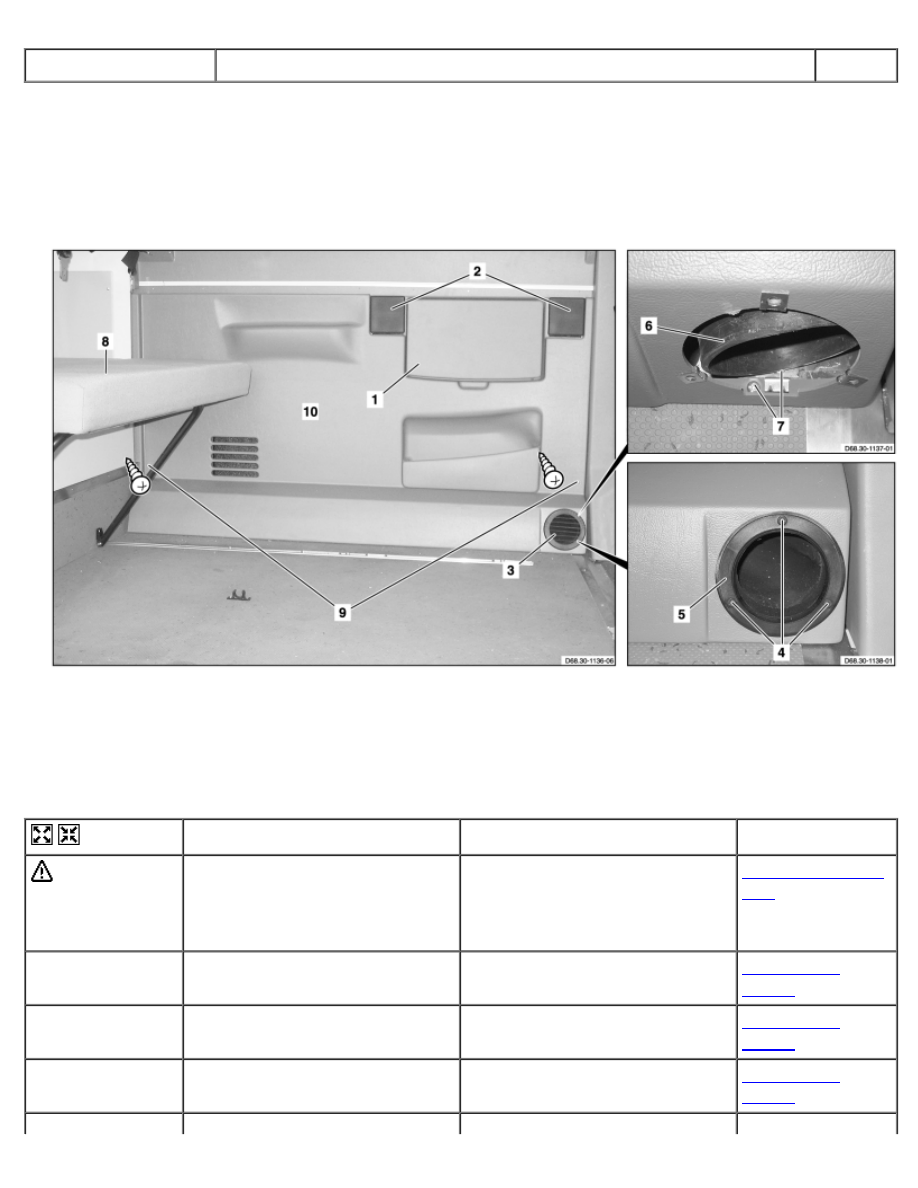

AR68.30-D-1450A

Remove/install side wall lining

5.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Bottom side wall paneling

D68.30-1135-09

1 Folding table
2 Cup holder
3 Vent grille
4 Bolts



5 Air vent
6 Air hose
7 Bolts



8 Bed extension
9 Bolts
10 Side wall lining



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove bench



AR91.21-D-
4000A

2

Remove folding table (1)

Side wall lining folding table

AR68.20-D-
8305A

3

Remove cup holder (2)

Left paneling

AR68.00-D-
1000A

4

Remove left center vent window
paneling

Lower paneling

AR68.30-D-
1510A

5

Unclip vent grille (3) and remove

 Mounting wedge

110 589 03 59 00

6

Remove bolts (4).





7

Remove air vent (5)





8

Slide air hose (6) to side





9

Unscrew bolts (7).





10

Install bed extension (8)





11

Remove caps from screws (9)





12

Unscrew screws (9)





13

Remove side wall lining (10).





14

Install in the reverse order











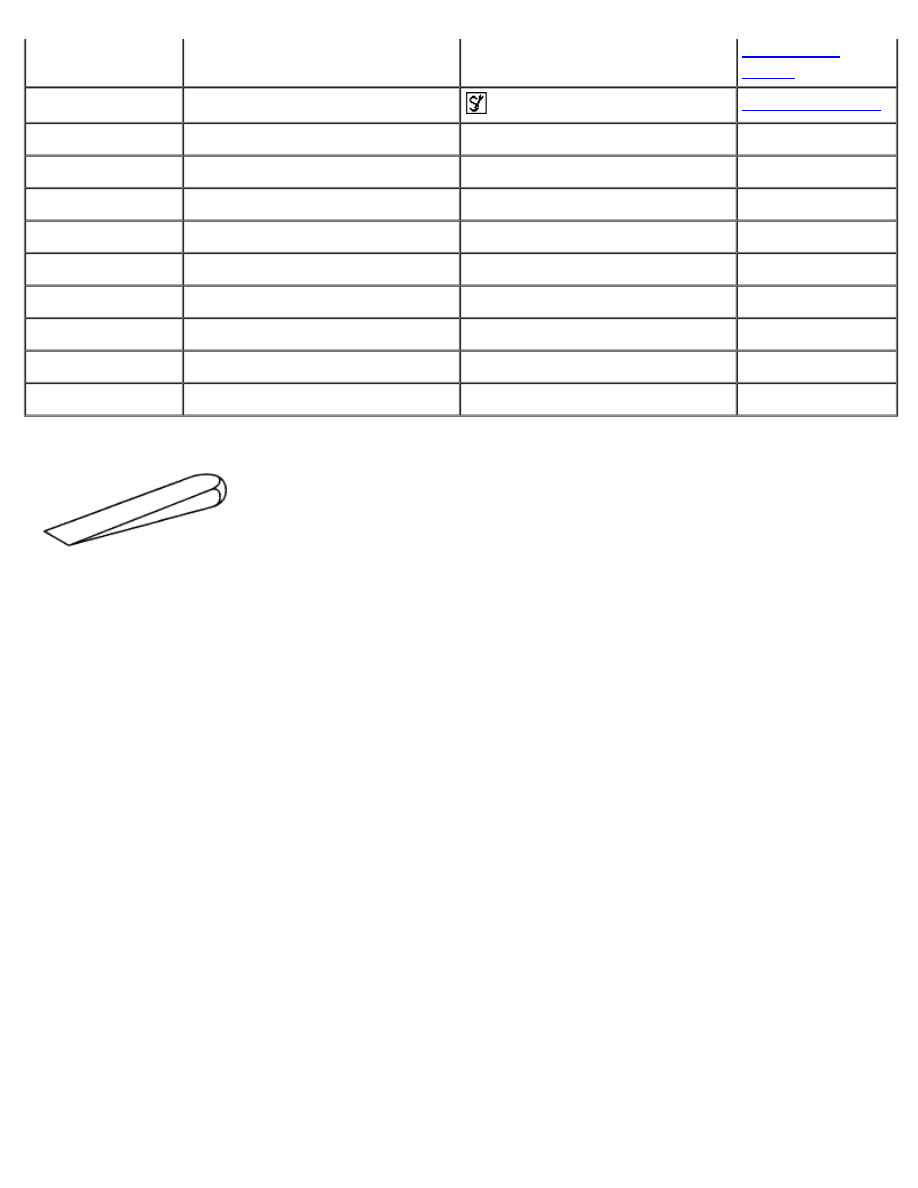

110 589 03 59 00







Mounting wedge







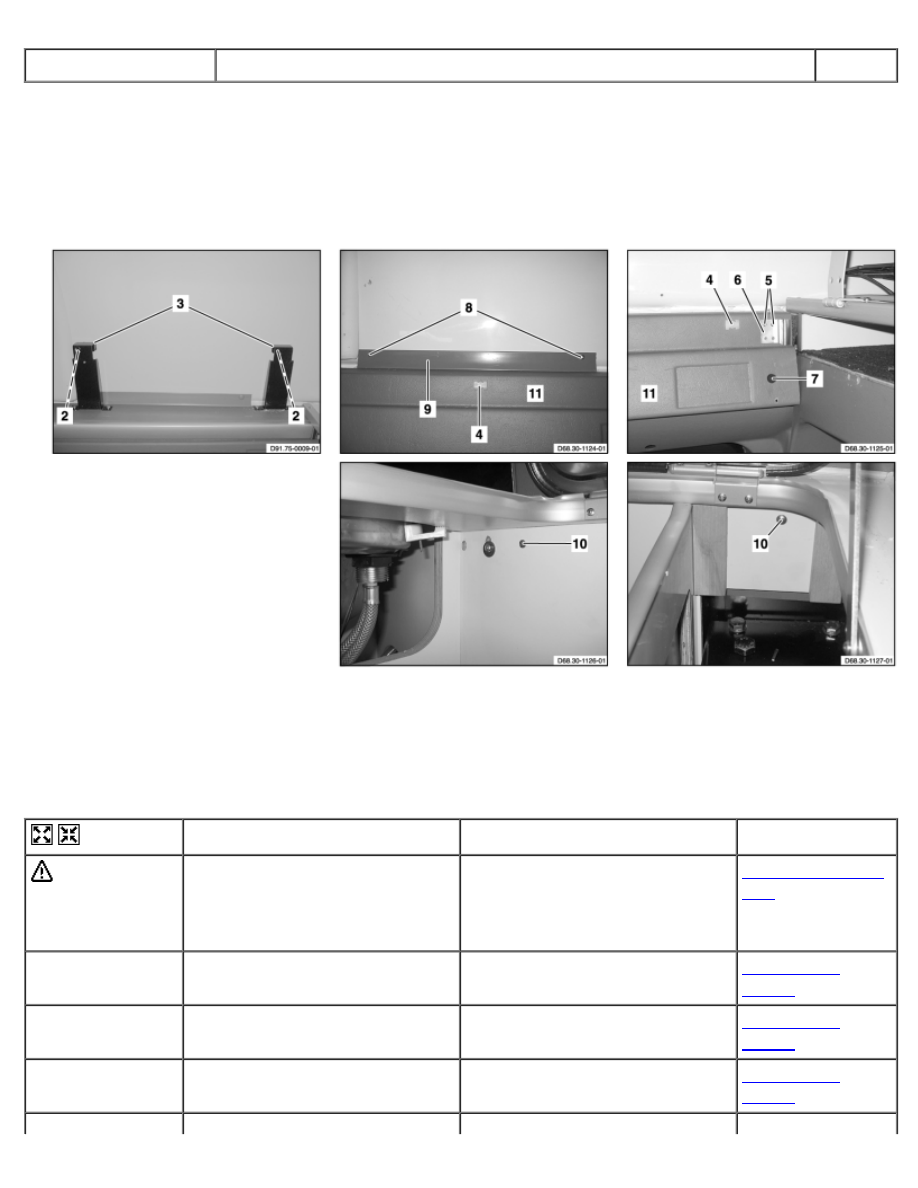

AR68.30-D-1450B

Remove/install side wall lining

7.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Top side wall lining

D68.30-1123-09

2 Bolts
3 Bracket
4 Clamps
5 Bolts



6 Latch element
7 Rubber base
8 Bolts



9 Covering
10 Bolts
11 Side wall lining



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove bench



AR91.21-D-
4000A

2

Remove hanging cabinet

Longitudinal hanging cabinet

AR86.60-D-
0051B

3

Remove heat shield from boiler



AR86.60-D-
0012A

4

Remove roller sun blind

On left center vent window

AR68.50-D-
3400A

5

Remove bed plate guide rail

Left guide rail

AR91.75-D-
7765A

6

Unscrew bolts (2)





7

Remove bracket (3)





8

Remove table compartment strip



AR68.20-D-
8310A

9

Remove trim strip from left roof
frame



AR68.30-D-
4485A

10

Unclip clamps (4) from trim strip
on roof frame

 Mounting wedge

110 589 03 59 00

11

Unscrew bolts (5).





12

Remove latch element (6)





13

Remove rubber base (7)





14

Unscrew bolts (8).





15

Remove cover (9)





16

Remove utensil insert



AR86.60-D-
0022A

17

Unscrew bolts (10).





18

Remove side wall lining (11)

 Installation: When replacing

side wall lining (11), transfer hole
intervals of clamps (4) to new
side wall lining (11) and drill
holes



19

Remove glue residues

 Installation: Mask cleaned

gluing points on roof frame and
bottom window cutout with
suitable adhesive tape.



20

Install in the reverse order











110 589 03 59 00







Mounting wedge
