Westfalia. Testing repair electrical manual - part 12

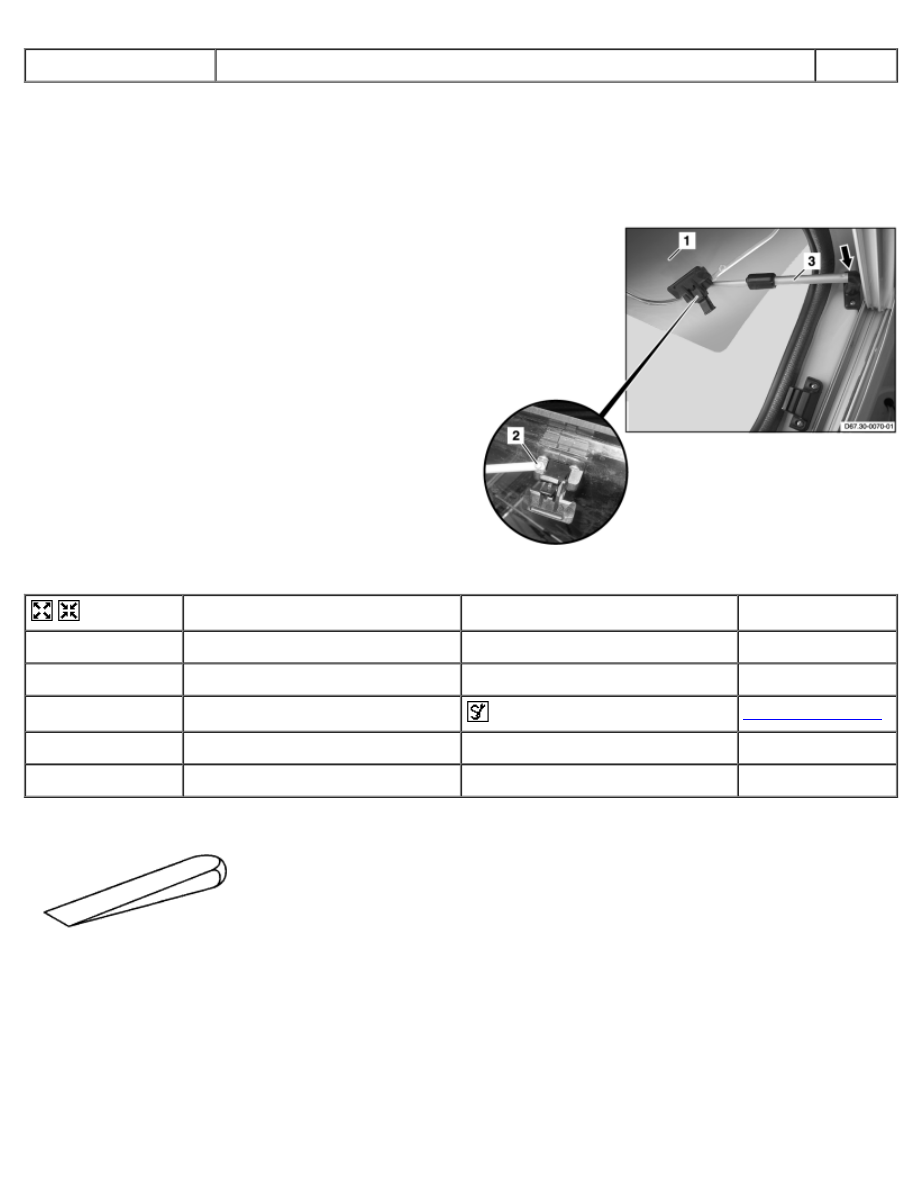

AR67.30-D-8415A

Remove/install vent window support

24.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Vent windows
2 Screw
3 Support







D67.30-0069-11



Remove/Install





1

Open vent window (1)





2

Unscrew bolt (2).





3

Unhook support (3) at top (arrow)

 Mounting wedge

110 589 03 59 00

4

Remove support (3)





5

Install in the reverse order











110 589 03 59 00







Mounting wedge







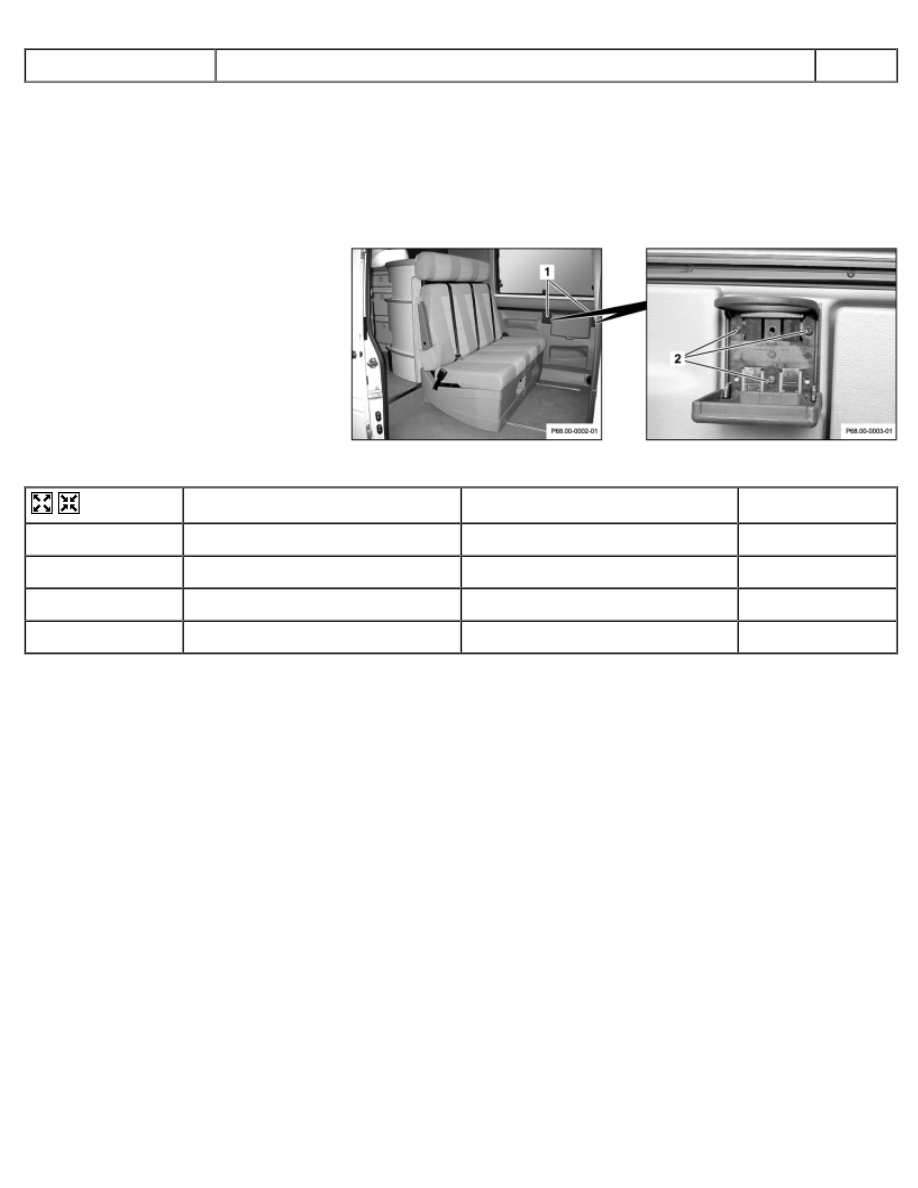

AR68.00-D-1000A

Remove/install cupholder

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





left paneling

1 Cup holder
2 Bolts







D68.00-0001-04



Remove/Install





1

Open cup holder (1)





2

Remove bolts (2)





3

Remove cup holder (1)





4

Install in the reverse order





AR68.20-D-2080A

Remove/install platform floor

16.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Bracket
3 Rivets
4 Bracket
5 Bolts
6 Protective strip







D68.20-1108-06

D68.20-1109-09

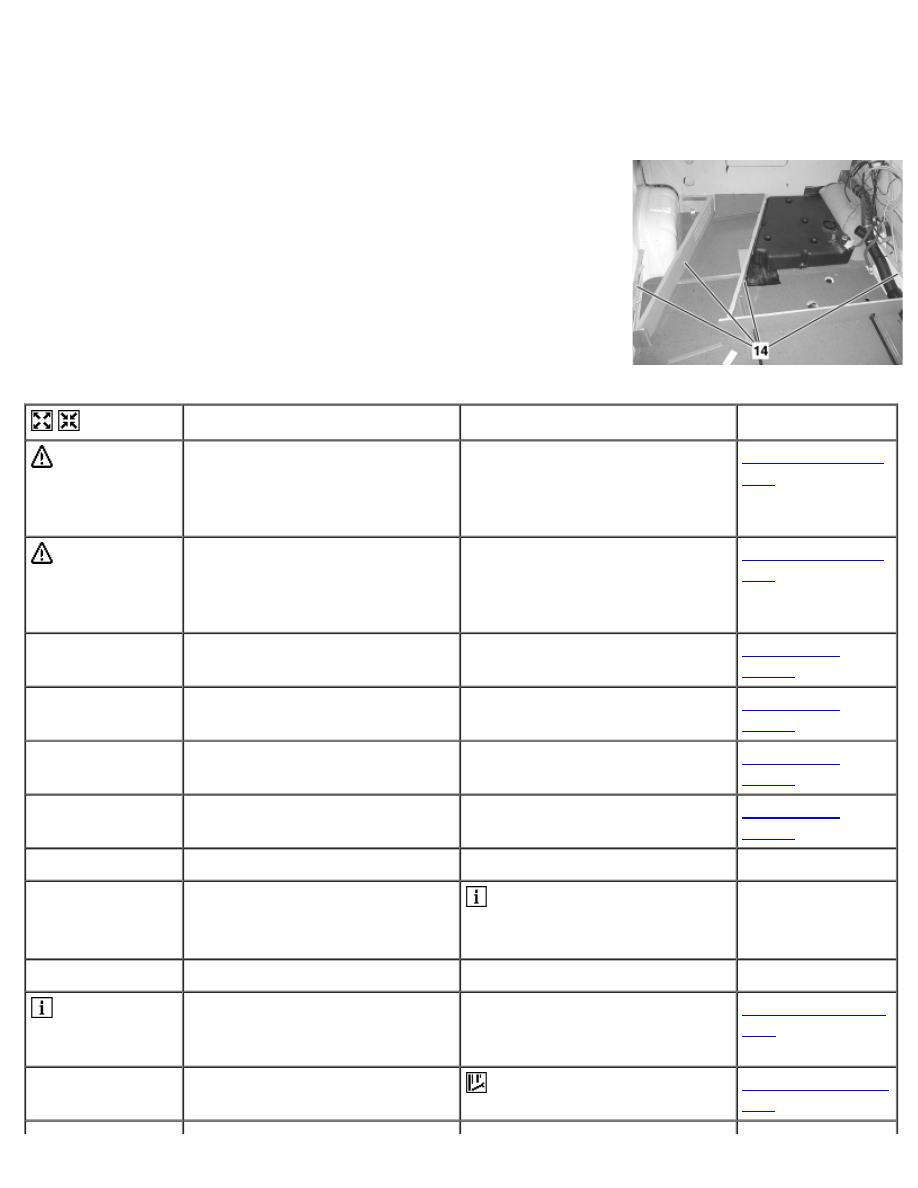

7 Bolts
8 Angles
9 Nuts



10 Belt support base
11 Flap



12 Bolts
13 Platform floor

14 Supports







D68.20-1111-01



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove fresh water tank



AR86.30-D-
0060A

2

Remove side wall lining

Bottom side wall paneling

AR68.30-D-
1450A

3

Remove excrement tank



AR86.30-D-
0073A

4

Remove stowage cabinet

Refrigerator box

AR86.60-D-
0045A

5

Remove screws (1)





6

Remove bracket (2) for
refrigerator box stowage cabinet

 Installation: Fasten bracket

(2) on wheelhouse with suitable
glue.



7

Drill out rivets (3)





General information on riveting

Model 168, 169, 171, 199, 203,
209, 211, 215, 219, 230, 240,
414, 639, 903

AH60.00-P-0003-
01N





 PowerBird blind rivet tool

WH58.30-Z-1003-
29A





 Hand riveter

WH58.30-Z-1005-
29A





Drill (electric/pneumatic)

WE58.40-Z-1001-
03A





Wet/dry vacuum cleaner

WE58.40-Z-1005-
03A





4.9 x 24 blind rivet

BR00.45-Z-1014-
13A

8

Remove bracket (4) for fresh
water tank





9

Unscrew bolts (5).





10

Remove protective strip (6).





11

Unscrew bolts (7).





12

Remove bracket (8)





13

Unscrew nuts (9).





14

Remove belt support base (10)





15

Open flap (11) and remove





16

Unscrew bolts (12).





17

Detach platform floor (13) and
remove

 Installation: Remove old

glue residues from supports (14)
and apply new suitable glue



18

Install in the reverse order





Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1003-
29A

PowerBird blind rivet tool

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -
Walldorf

72 400 31

WH58.30-Z-1005-
29A

Hand riveter

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -
Walldorf

70 100 01

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

WE58.40-Z-1005-
03A

Wet/dry vacuum cleaner

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1014-
13A

4.9 x 24 blind rivet

A 002 990 43 97

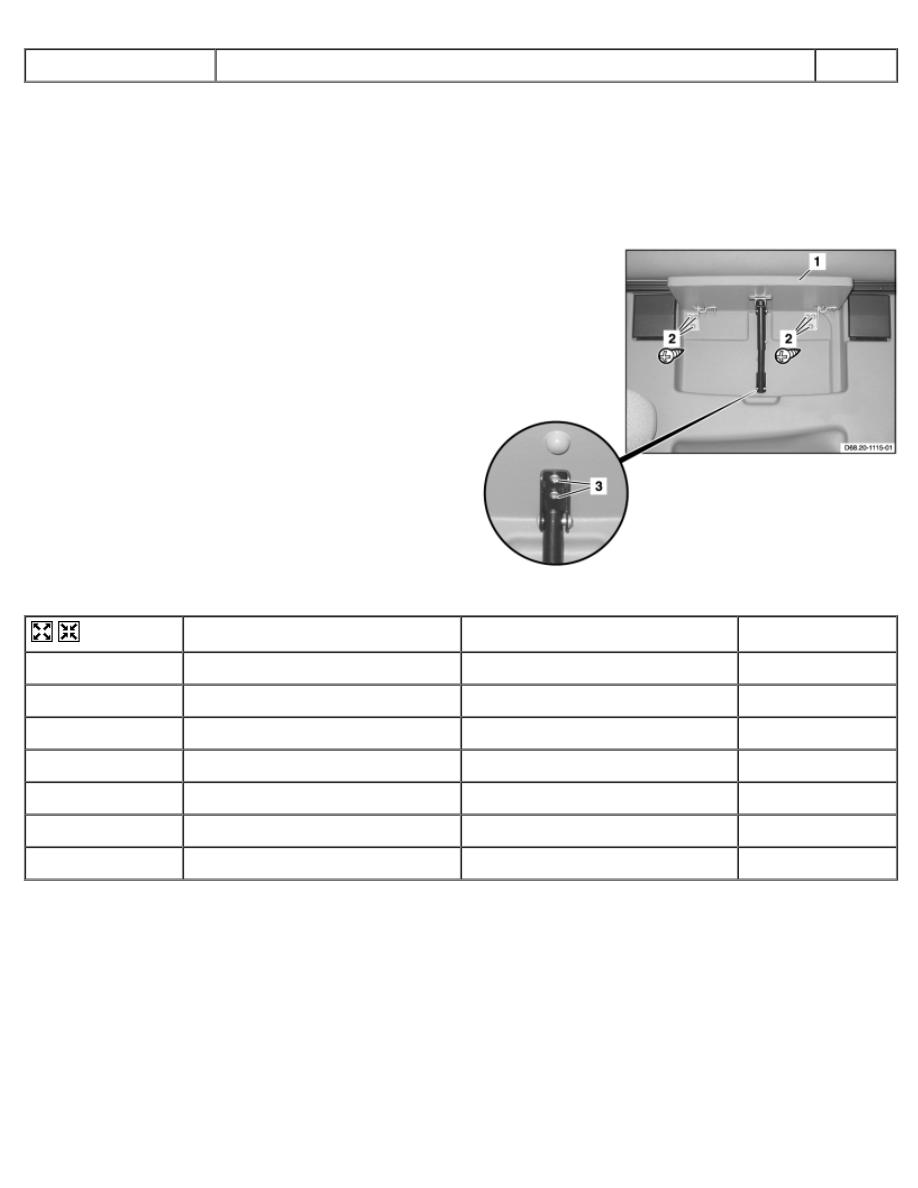

AR68.20-D-8305A

Remove/install folding table

29.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Side wall paneling folding table

1 Folding table
2 Bolts
3 Bolts







D68.20-1114-11



Remove/Install





1

Fold up folding table (1)





2

Remove caps from bolts (2)





3

Unscrew bolts (2)





4

Pivot folding table (1) downward





5

Remove bolts (3)





6

Remove folding table (1)





7

Install in the reverse order





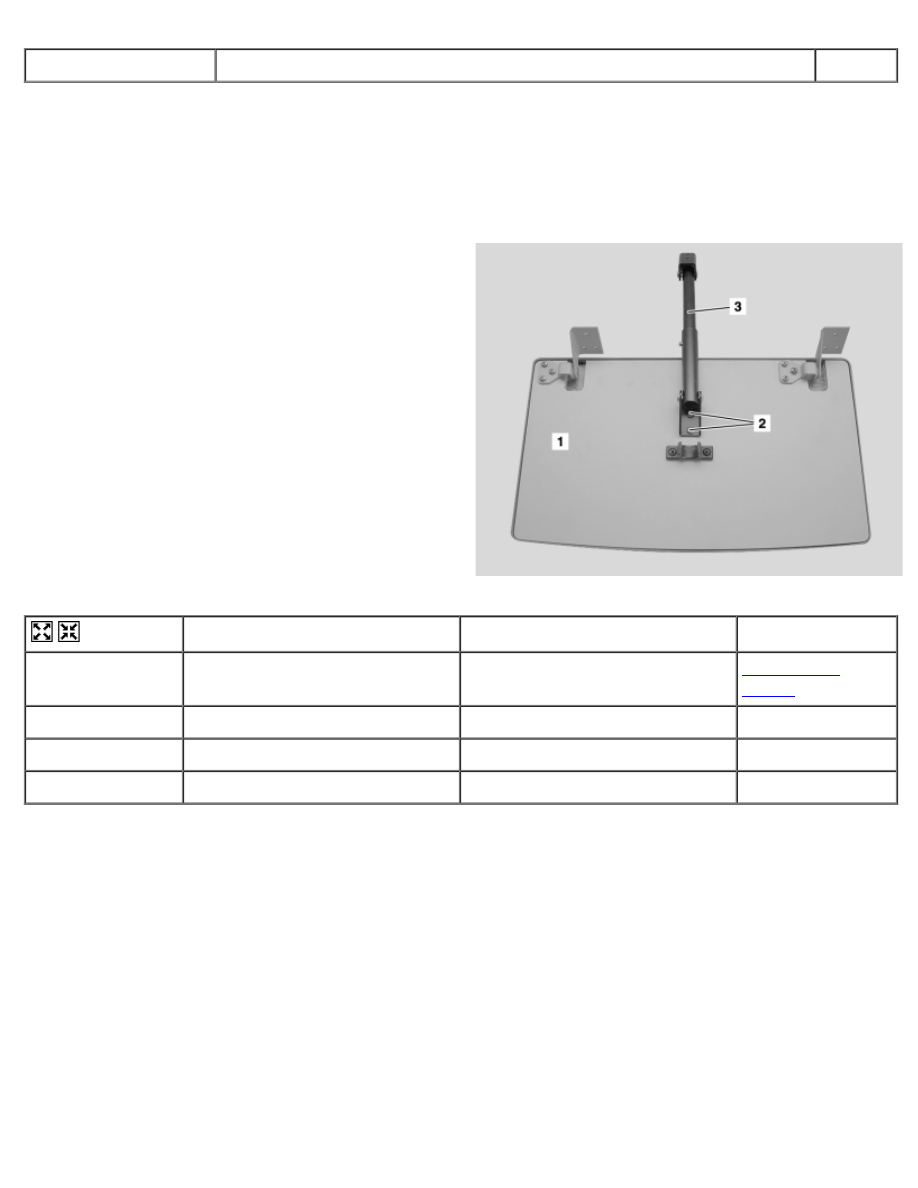

AR68.20-D-8306A

Remove/install folding table support

29.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Folding table support in side wall paneling

1 Folding table
2 Bolts
3 Folding table support







D68.20-1113-11



Remove/Install





1

Remove folding table (1)

Side wall paneling folding table

AR68.20-D-
8305A

2

Unscrew bolts (2)





3

Remove folding table support (3)



4

Install in the reverse order
