Westfalia. Testing repair electrical manual - part 11

AR67.30-D-5213A

Remove/install vent window

24.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





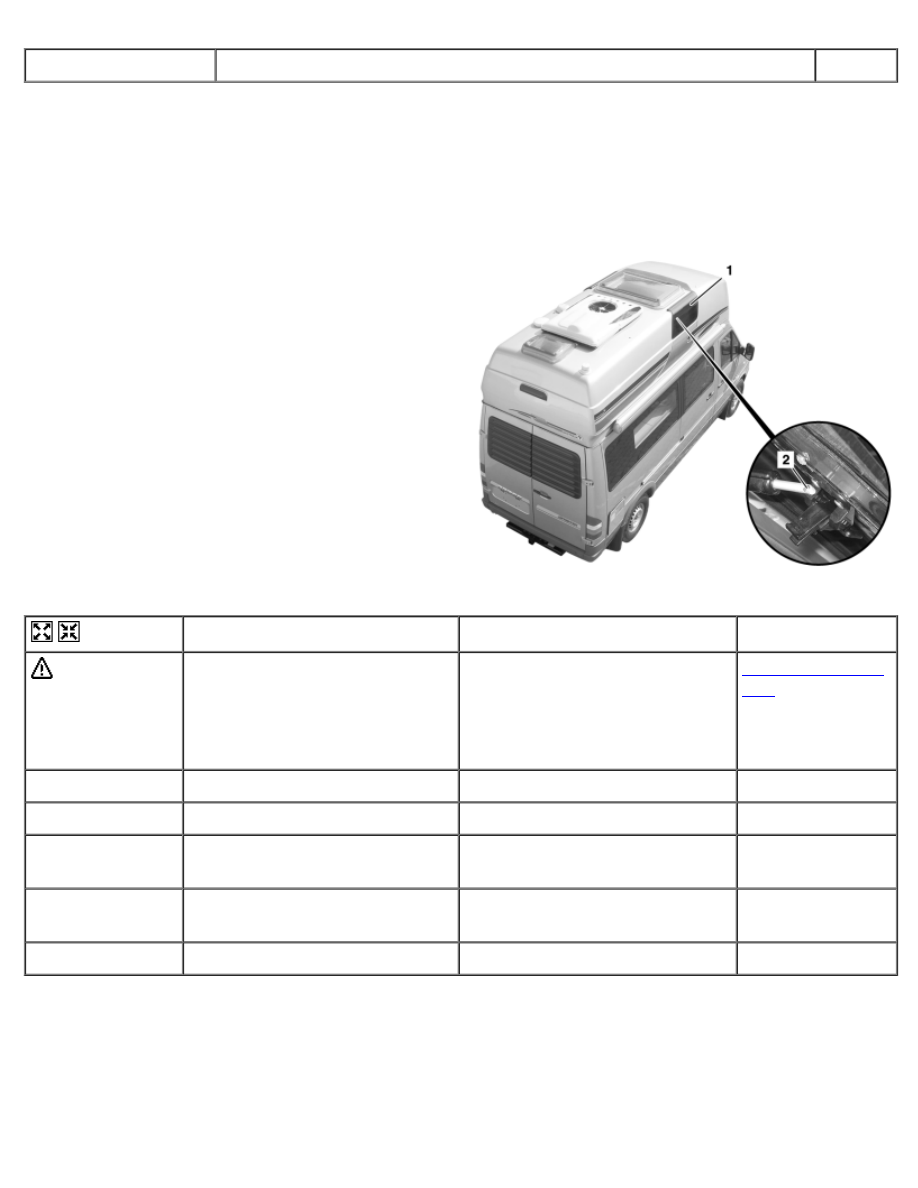

High roof side vent window

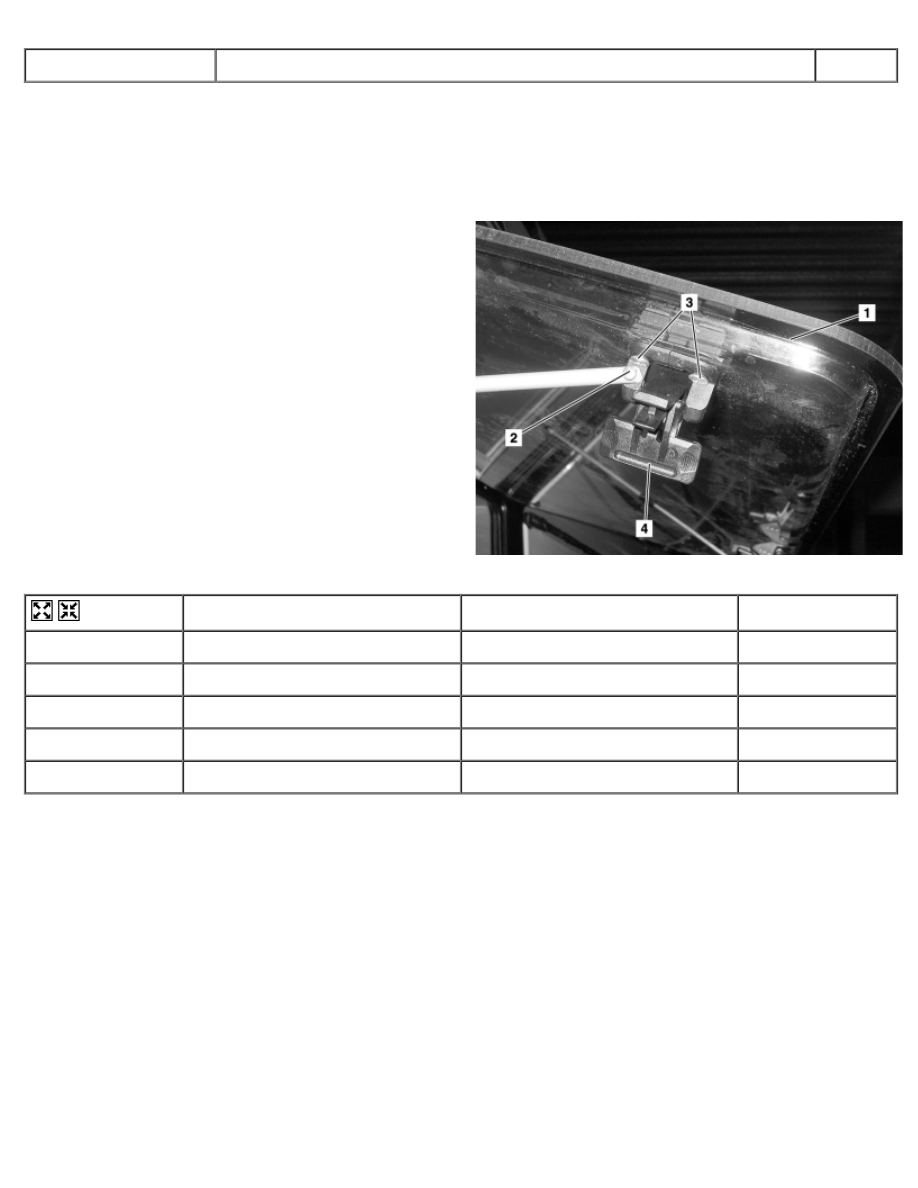

1 Vent windows
2 Screw







D67.30-0067-11



Remove/Install





 Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms).Sufficiently
secure working area

AS65.00-Z-0002-
01B

1

Open vent window (1)





2

Unscrew bolt (2) from outside





3

Completely open vent window
(1)





4

Unhook vent window (1) from rail
downward





5

Install in the reverse order





AR67.30-D-5214A

Remove/install left center vent window

4.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

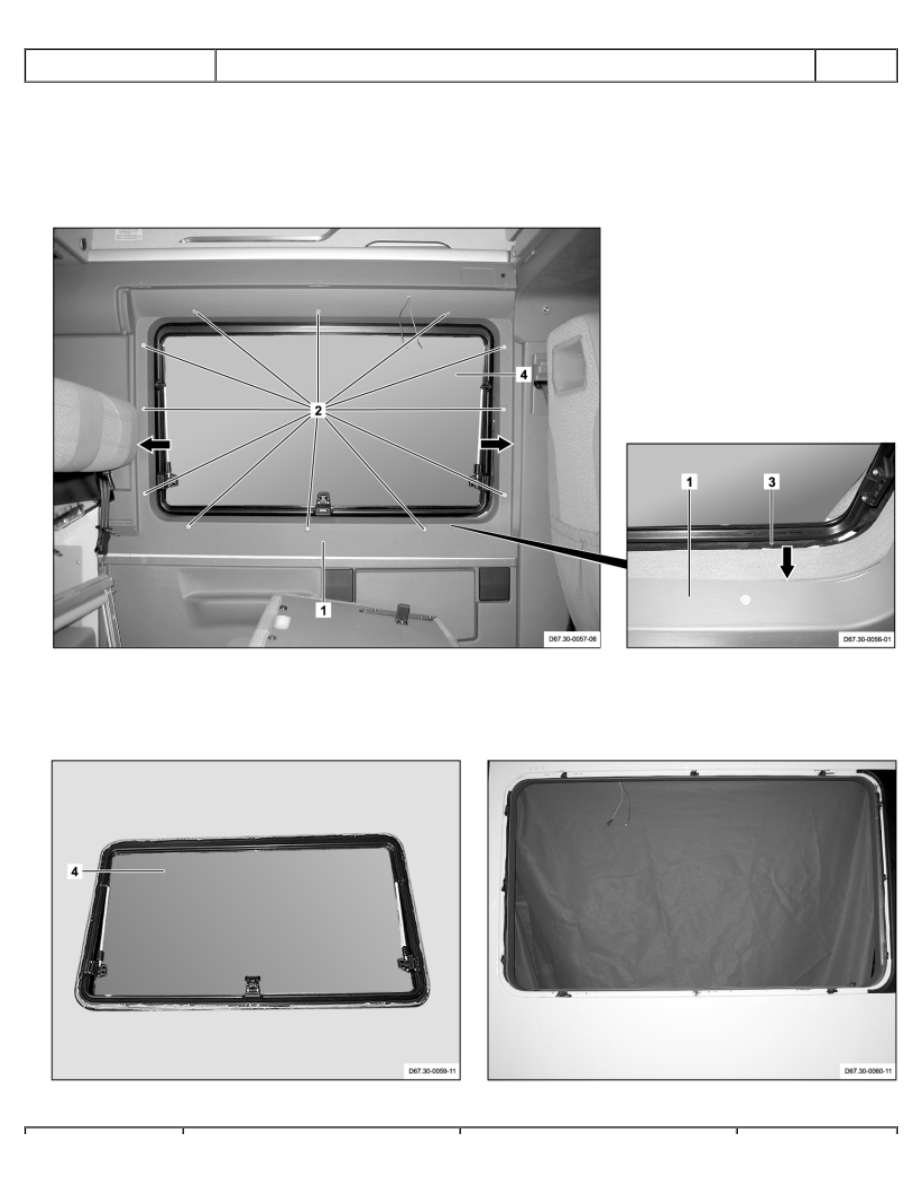

D67.30-0058-09

1 Paneling
2 Bolts



3 Felt strip
4 Vent windows

D67.30-0061-08

Remove





1

Remove roller sun blind

On left center vent window

AR68.50-D-
3400A

2

Press paneling (1) in direction of
arrow

 Carefully press paneling (1)

in direction of arrow to prevent
damaging the paneling (1)

 Until caps are accessible



3

Remove caps from bolts (2)





4

Remove felt strips (3)





5

Unscrew bolts (2)





6

Remove vent window (4)





Install







Clean sealing surfaces on vent
window (4) and vehicle, remove
sealant residues if necessary



BR00.45-Z-1014-
04A

7

Apply sealant to sealing surfaces
on vent window (4)

 Use suitable sealant



8

Install vent window (4)





9

Screw in bolts (2)





10

Install felt strips (3)

 Carefully press paneling (1)

in direction of arrow to prevent
damaging the paneling (1)



11

Install caps on bolts (2)

 Carefully press paneling (1)

in direction of arrow to prevent
damaging the paneling (1)







 Until caps are accessible



12

Install left center vent window
sun shade



AR68.50-D-
3400A

13

Check vent window (4) for
leakage





Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1014-
04A

Adhesion cleaner

003 989 72 71

AR67.30-D-7731A

Remove/install sealing frame for vent window

24.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





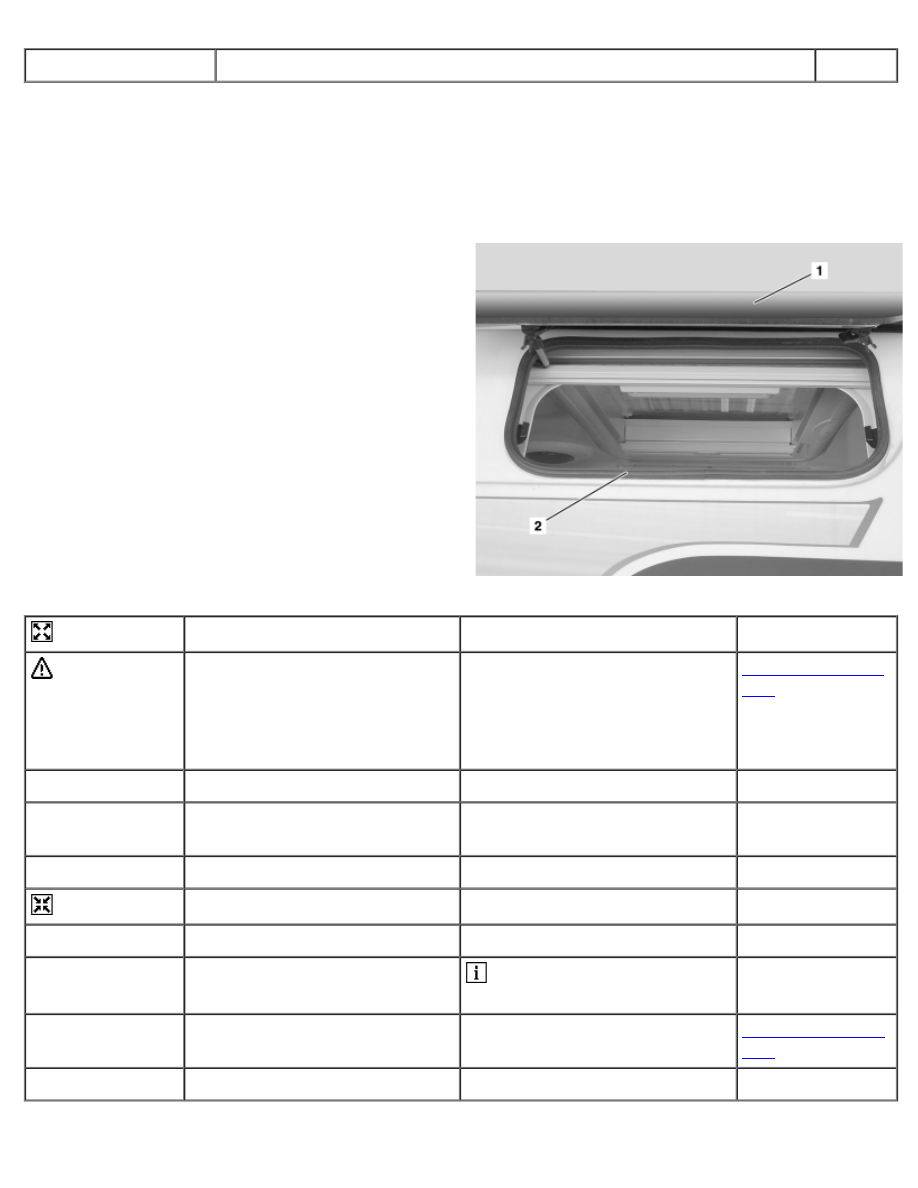

Side high roof vent window

1 Vent windows
2 Sealing frame







D67.30-0068-11

Remove





 Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms). Sufficiently
secure working area

AS65.00-Z-0002-
01B

1

Open vent window (1) and arrest



2

Remove sealing frame (2) from
outside





3

Remove sealant from high roof





Install





4

Install sealing frame (2)





5

Apply sealant

 Apply sealant to joint of

sealing frame (2)







Dirko Transparent sealant

BR00.45-Z-1050-
01A

6

Close vent window (1)





Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1050-
01A

Dirko Transparent sealant

001 989 24 20

AR67.30-D-7731B

Remove/install sealing frame for vent window

5.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





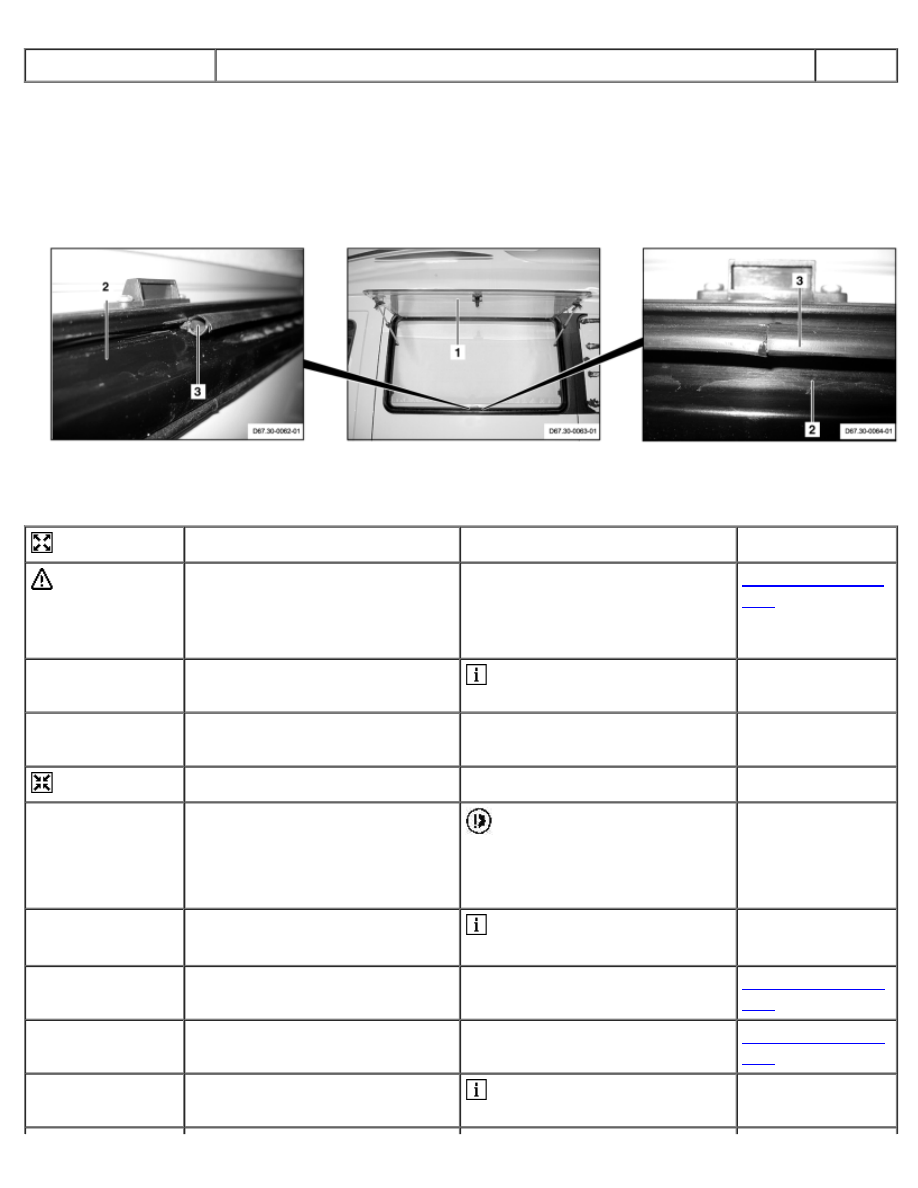

Left bottom center vent window

D67.30-0065-07

1 Left bottom center vent window

2 Window frame



3 Sealing rubber

Remove





 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

1

Open left bottom center vent
window (1)

 See Operating Instructions



2

Pull sealing rubber (3) out of
window frame (2)





Install





3

Insert sealing rubber (3) into
window frame (2) starting in
center at bottom

 Do not stretch or shorten

sealing rubber (3), otherwise it
can retract after installation,
resulting in leakage







 Spray sealing rubber (3) with

lubricant to facilitate installation.









BR00.45-Z-1039-
06A

4

Glue ends of sealing rubber (3)
to one another



BR00.45-Z-1004-
02A

5

Close left bottom center vent
window (1)

 See Operating Instructions



6

Carry out leak checks





Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1004-
02A

MB-special adhesive for bonding textiles, carpets, imitation leather,
foamed parts, sealing rubber frames, felt, with each other and with
sheet metal (750 ml can)

000 989 82 71

BR00.45-Z-1039-
06A

Lubricant

000 989 11 60

AR67.30-D-8411A

Remove/install arrester for vent window

24.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Vent windows
2 Screw
3 Bolts
4 Arrester







D67.30-0066-11



Remove/Install





1

Open vent window (1)





2

Unscrew bolt (2).





3

Remove bolts (3)





4

Remove arrester (4)





5

Install in the reverse order
