Westfalia. Testing repair electrical manual - part 9

(14) of switched-mode power
supply (3)

22

Unscrew nuts of line bridges (15)
of switched-mode power supply
(3)





23

Unscrew bolts (16) on the back
of the carrier plate (17)





24

Remove switched-mode power
supply (3) from the carrier plate
(17)





25

Install in the reverse order





26

Perform a function test

 Switch on/switch off roof air

conditioning (see operator's
manual).



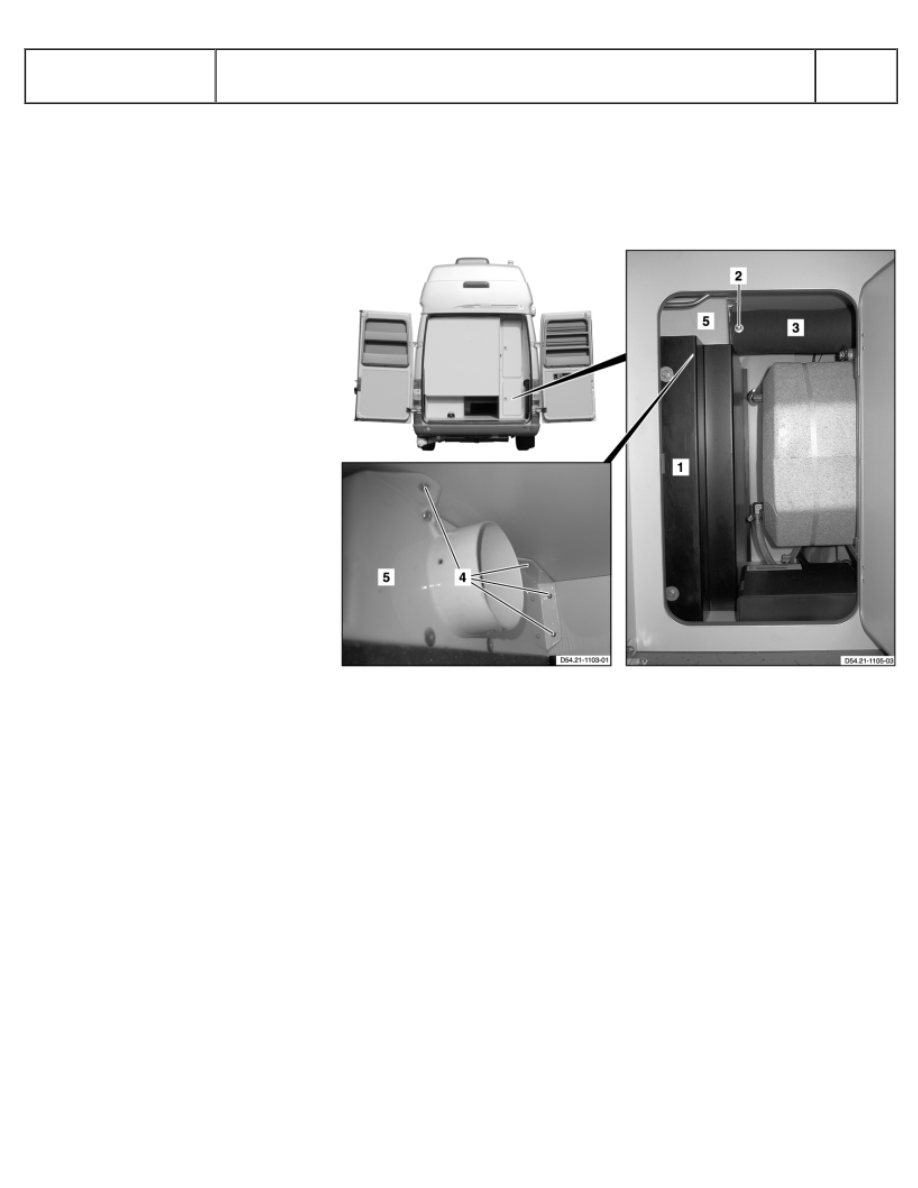

AR54.21-D-0031A

Remove/install vent for roof air conditioning switched-mode power
supply

22.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Cover of switched-mode power
supply
2 Screw
3 Bleed hose
4 Bolts
5 Bleeding







D54.21-1104-06

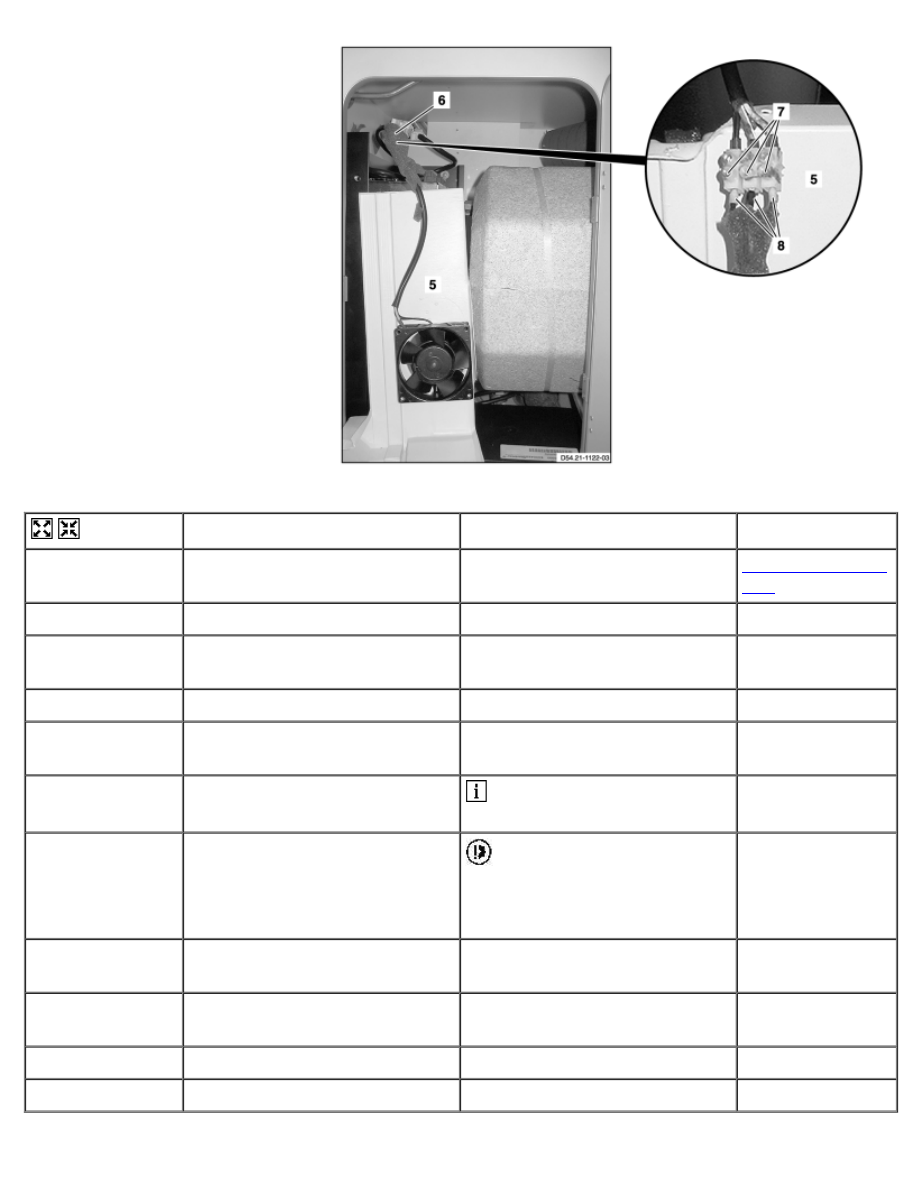

5 Bleeding
6 Foam insulation
7 Bolts
8 Electrical wiring







D54.21-1123-06



Remove/Install





1

Remove cover of air conditioning
switched-mode power supply (1)



AR54.21-D-0030-
01A

2

Unscrew bolt (2).





3

Detach bleed hose (3) from vent
(5)





4

Remove bolts (4).





5

Remove vent (5) from switched-
mode power supply





6

Remove foam insulation (6)

 Installation: Replace foam

insulation (6)



7

Mark installation position of
electrical lines (8)

 Mixing up electrical lines (8)

can lead to short circuit and as a
result to the destruction of
electrical components.



8

Loosen bolts (7) of lamp-wire
connector





9

Remove electrical lines (8) from
lamp-wire connector





10

Remove vent (5)





11

Install in the reverse order





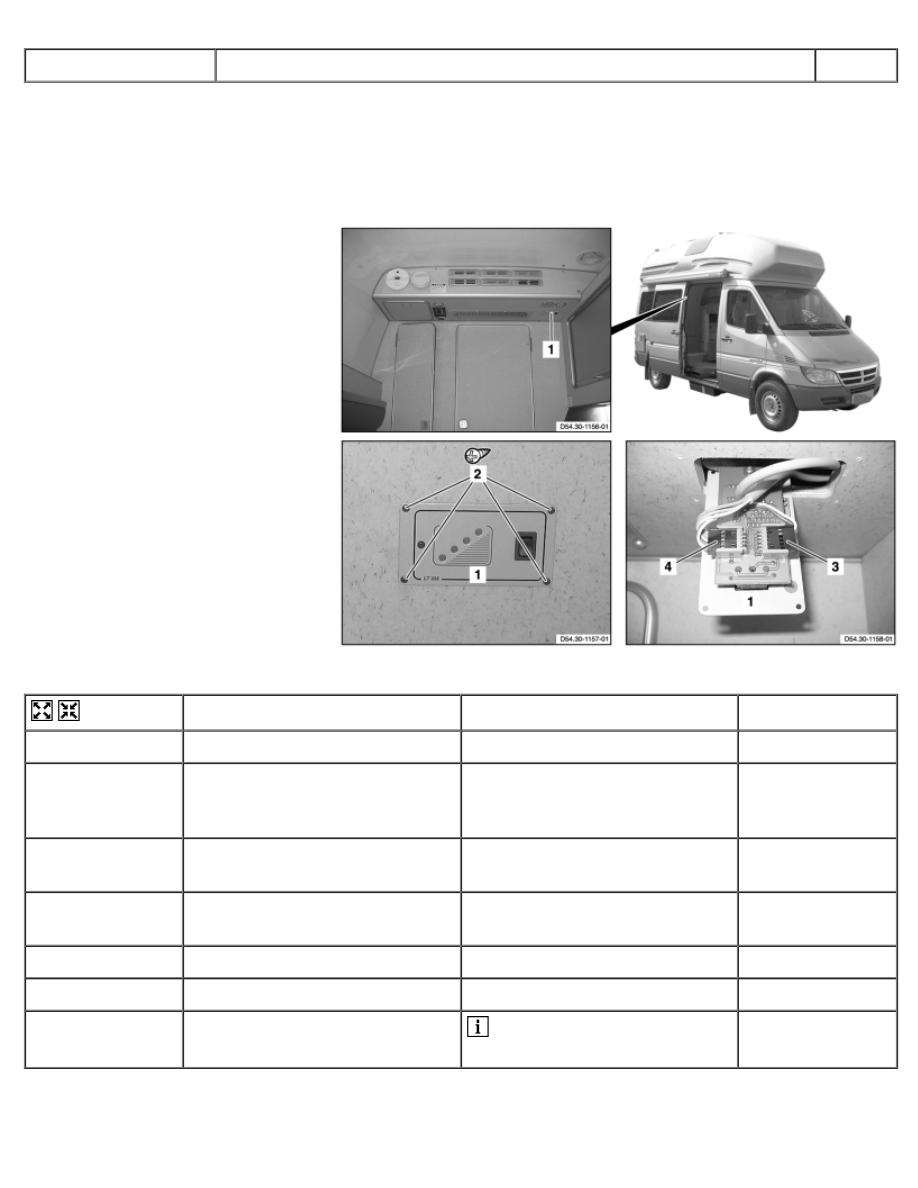

AR54.30-D-6350A

Remove fill level indicator for excrement tank

22.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Fill level indicator
2 Bolts
3 Electrical connector
4 Electrical connector







D54.30-1159-06



Remove/Install





1

Remove screws (2)





2

Guide fill level indicator (1)
transversely out of suspended
housing





3

Detach electrical coupling (3)
from fill level indicator (1)





4

Detach electrical coupling (4)
from fill level indicator (1)





5

Remove fill level indicator (1)





6

Install in the reverse order





7

Perform function check

 Switch on fill level indicator

(1) (see operator's manual).



AR54.65-D-0009A

Remove/install smoke detector

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Smoke detector







D54.65-1126-01



Remove/Install





1

Twist smoke detector (1) in
direction of arrow





2

Remove smoke detector (1)





3

Install in the reverse order





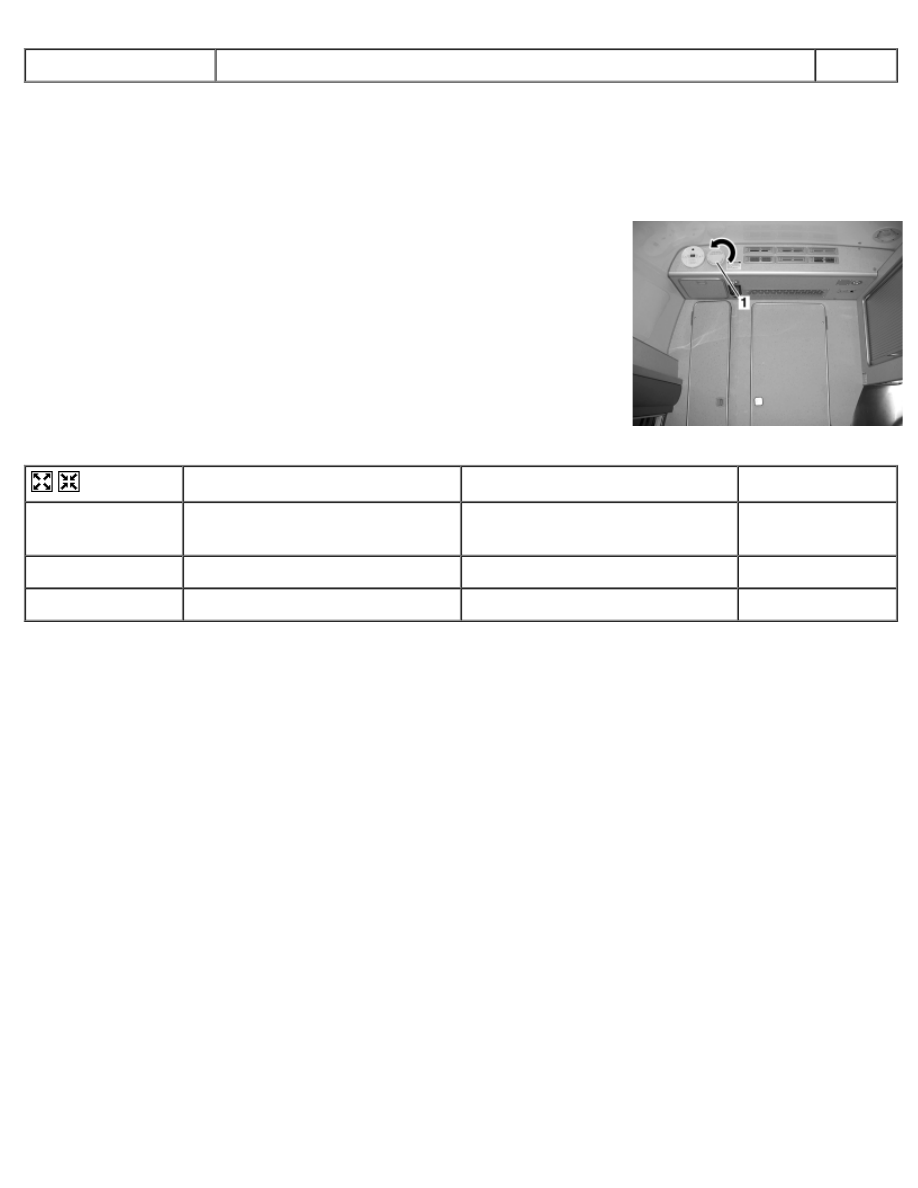

AR54.65-D-0010A

Remove/install CO-detector

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 CO-detector







D54.65-1125-01



Remove/Install





1

Move CO-detector (1) in direction
of arrow





2

Remove CO-detector (1)





3

Install in the reverse order





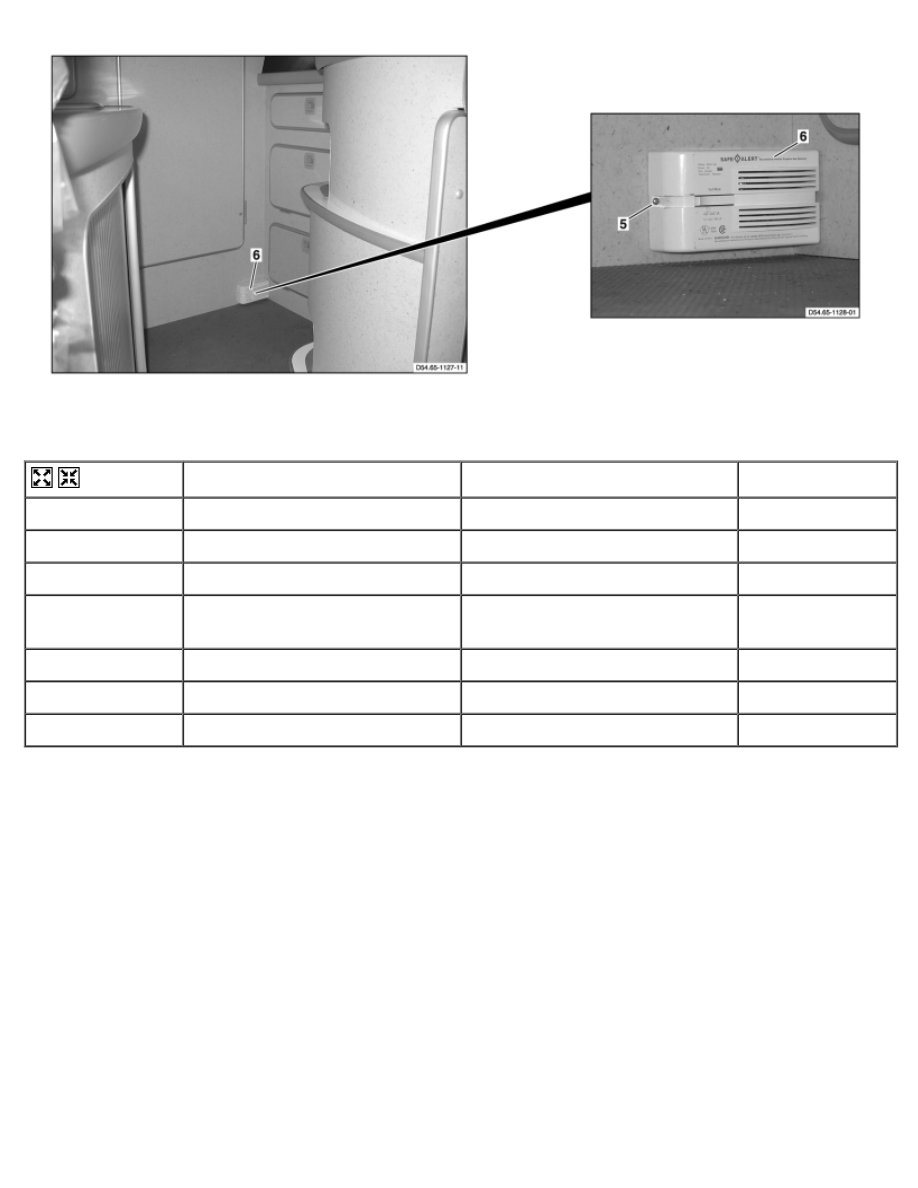

AR54.65-D-0011A

Remove/install gas detector

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

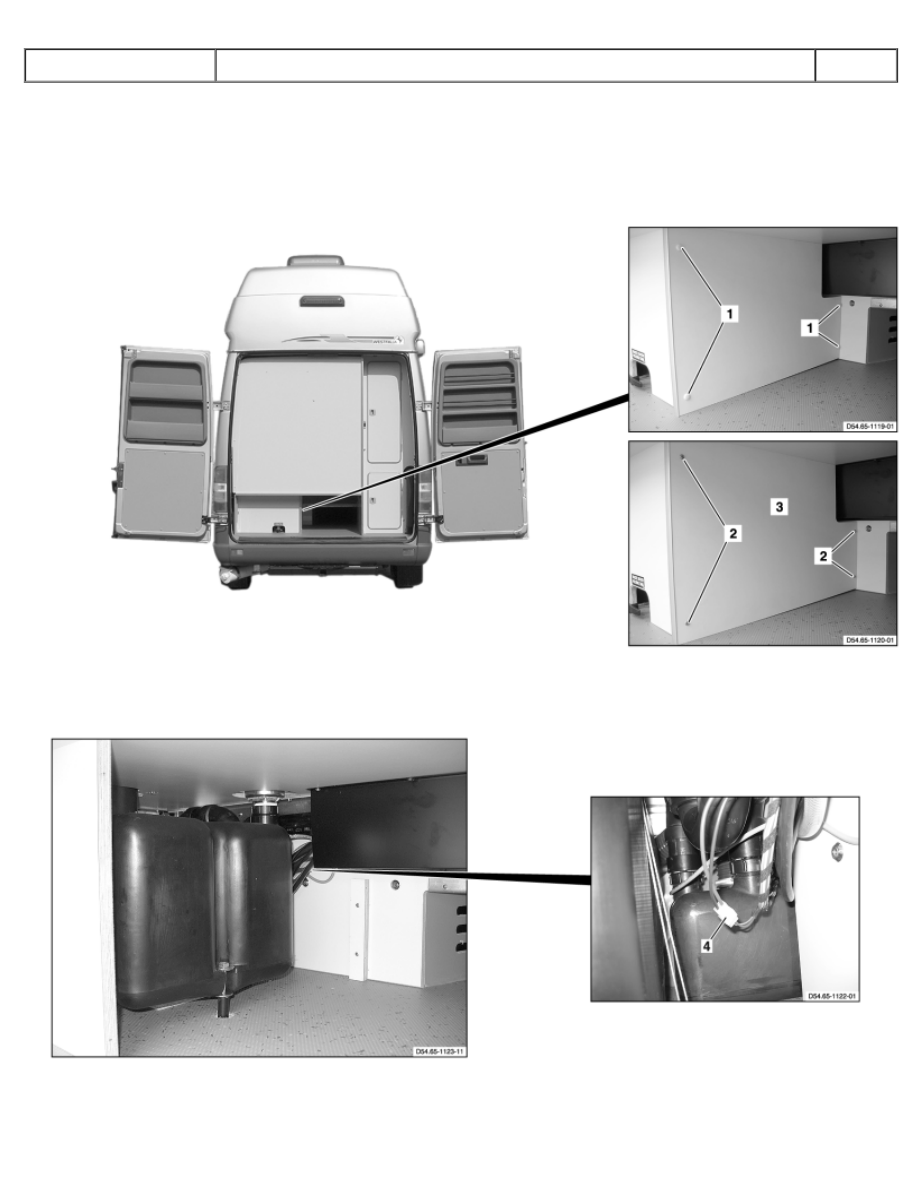

D54.65-1121-09

1 Caps



2 Bolts



3 Cover

D54.65-1124-08

4 Electrical connector









D54.65-1129-08

5 Screw



6 Gas detector



Remove/Install





1

Remove covering caps (1)





2

Unscrew bolts (2)





3

Take out cover (3)





4

Disconnect electrical connector
(4)





5

Unscrew bolt (5).





6

Take out gas detector (6)





7

Install in the reverse order
