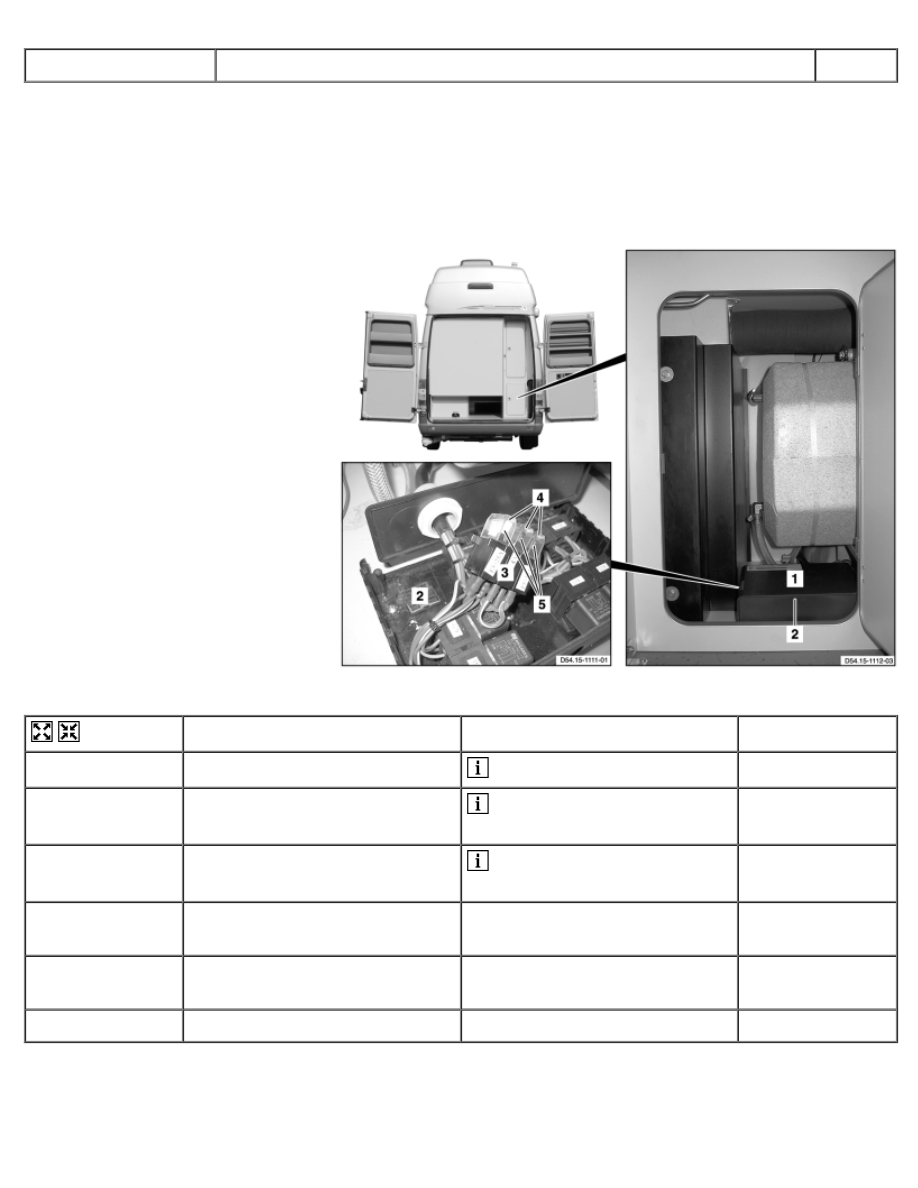

AR54.15-D-1254A

Remove/install fuse

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





of the roof air conditioning control unit

1 Cover
2 Roof air conditioning control
3 Fuse carrier
4 Caps
5 Fuses







D54.15-1113-06



Remove/Install





1

Switch off roof air conditioning

 See Operating Instructions



2

Remove cover (1) of air
conditioning system control (2)

 Unclip cover (1) on both

sides.



3

Unclip fuse carrier (3) on the roof
air conditioning control (2)

 Unclip fuse carrier (3) on both

sides.



4

Detach cap (4) of the fuse to be
removed (5) from fuse carrier (3)





5

Pull fuse to be removed (5) out of
the fuse carrier (3)





6

Install in the reverse order





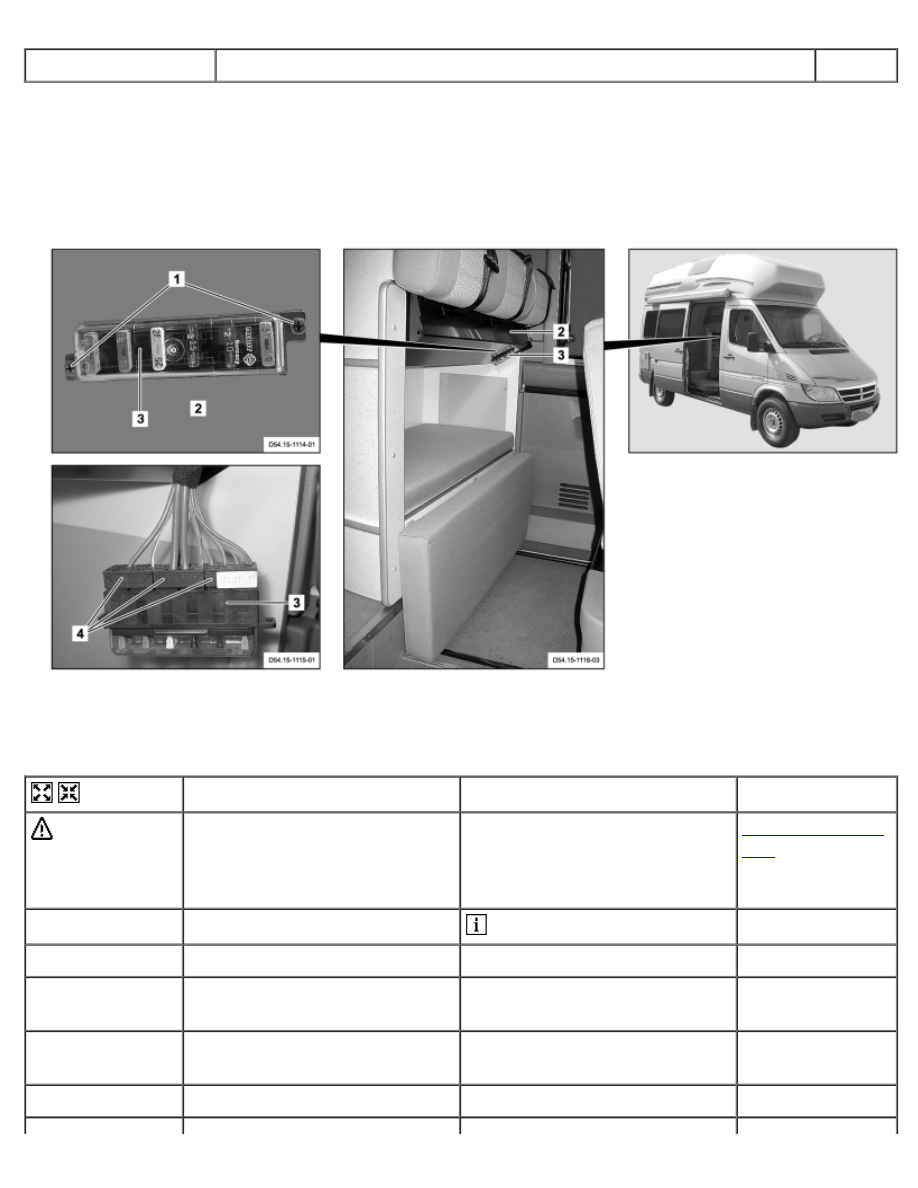

AR54.15-D-1256A

Remove/install fuse box

4.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





on seat belt support

D54.15-1117-09

1 Bolts
2 Belt support



3 Fuse box



4 Electrical connectors



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Move bench seat forward

 See Operator's Manual



2

Remove bolts (1)





3

Pull fuse box (3) out of seat belt
support (2)





4

Disconnect electrical couplings
(4) from the fuse box (3)





5

Install in the reverse order





6

Perform function check

 of all electrical components

which are fused via the fuse box
(3) (see operator's manual).



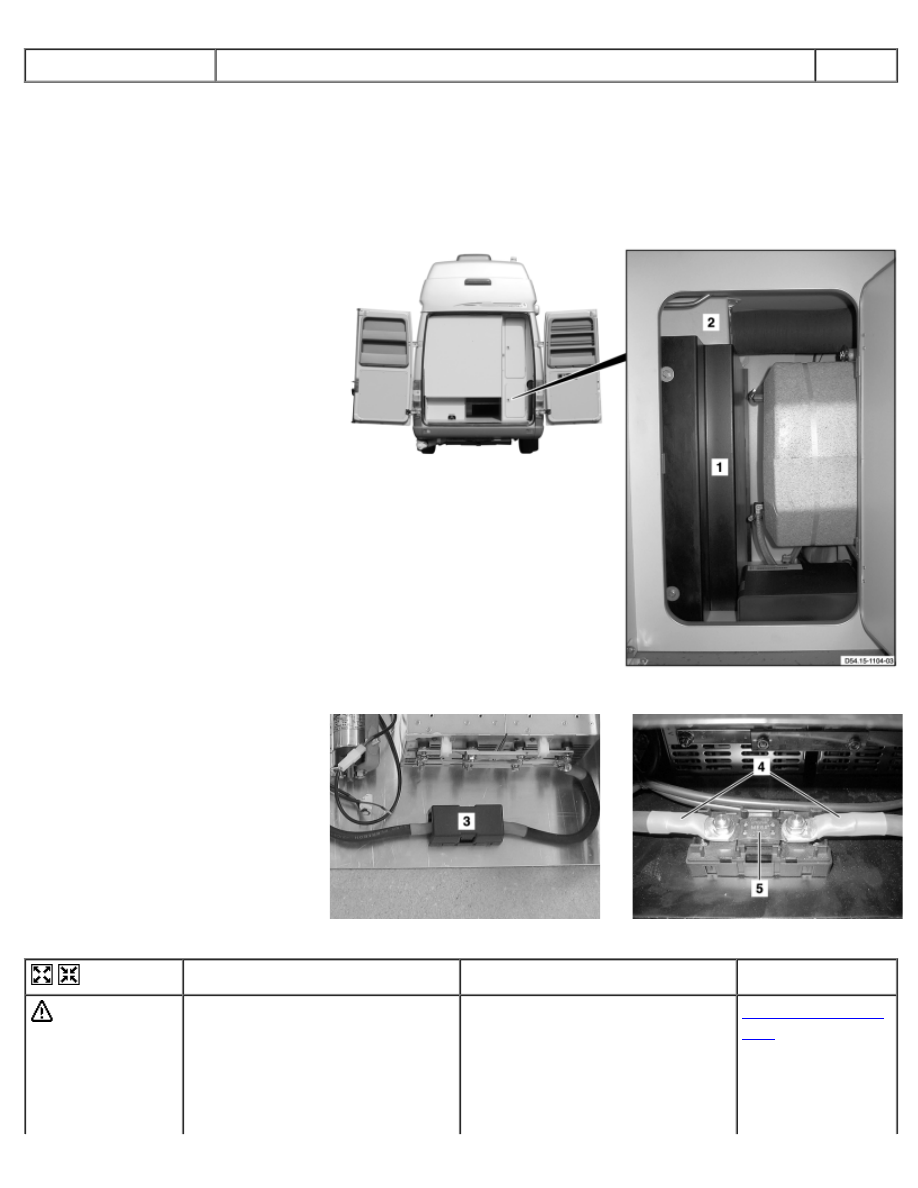

AR54.15-D-2100A

Remove web-type fuse

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





The roof air conditioning on the switched-mode power supply

1 Cover of switched-mode power
supply







D54.15-1105-06

3 Cover
4 Electrical wiring
5 Web-type fuse of switched-
mode power supply









D54.15-1106-01

D54.15-1107-01



Remove/Install





 Danger!

Risk of deathfrom coming into
contact with electrical parts of
the 110 V system Risk of injury
caused by burns, which can be
produced by electrical shocks or
by body parts coming in direct

Do not touch any conductive
parts of the 110 V system.

AS00.00-Z-0027-
01A

contact with electrical currents.

1

Switch off roof air conditioning

 See Operator's Manual



2

Separate external 110-V feed
line from the vehicle

 See Operator's Manual



3

Remove web-type fuse

of the roof air conditioning in the
engine compartment

AR54.15-D-
2100B

4

Remove cover of switched-mode
power supply (1)



AR54.21-D-0030-
01A

5

Remove cover (3) from fuse box





6

Unscrew nuts of electrical lines
(4)





7

Lift up electrical lines (4) slightly

 Avoid short circuit due to

ground contact of electrical lines
(4) and as a result destruction of
electrical components.



8

Remove web-type fuse of
switched-mode power supply (5)





9

Install in the reverse order





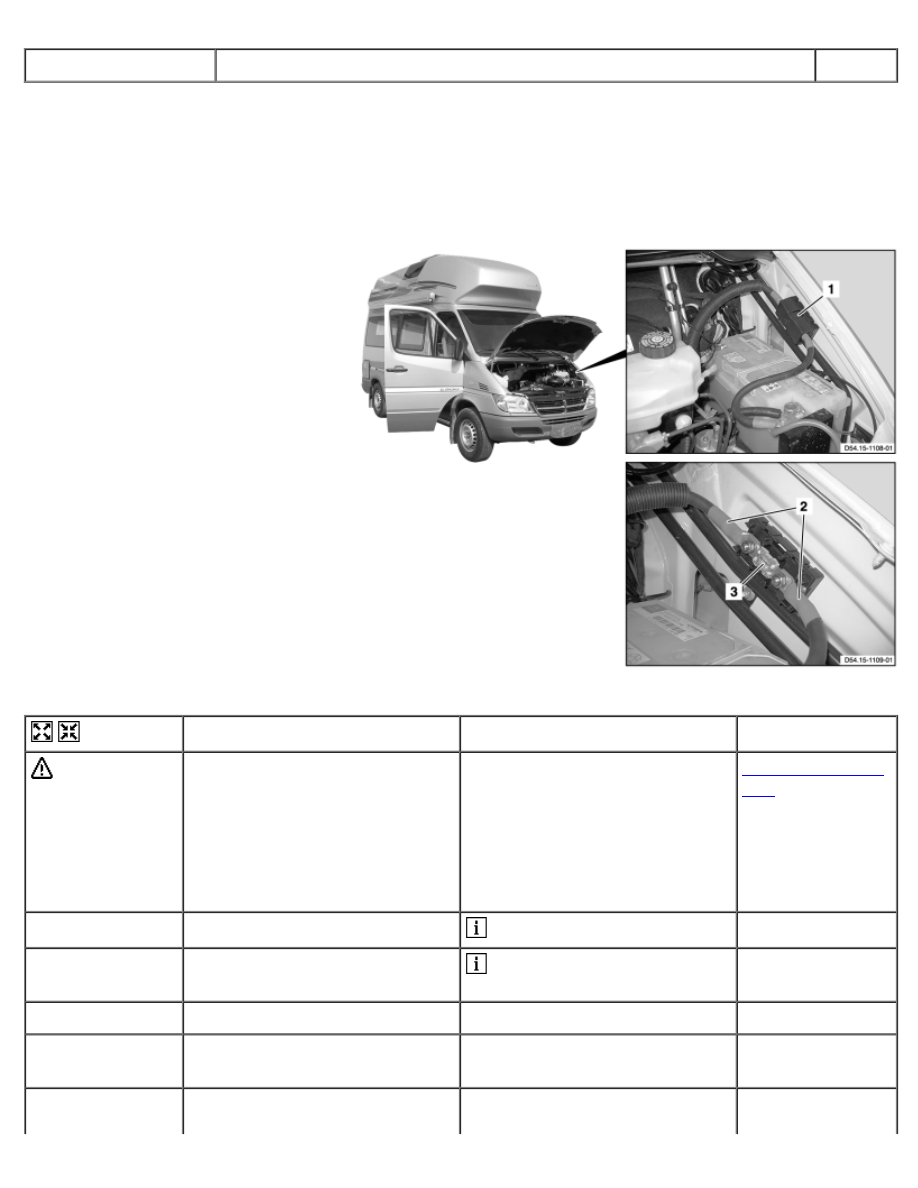

AR54.15-D-2100B

Remove web-type fuse

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





of the roof air conditioning in the engine compartment

1 Cover
2 Electrical wiring
3 Web-type fuse







D54.15-1110-06



Remove/Install





 Danger!

Risk of death from coming into
contact with electrical parts of
the 110 V system Risk of injury
caused by burns, which can be
produced by electrical shocks or
by body parts coming in direct
contact with electrical currents.

Do not touch any conductive
parts of the 110 V system.

AS00.00-Z-0027-
01A

1

Switch off roof air conditioning

 See Operator's Manual



2

Separate external 110-V feed
line from the vehicle

 See Operator's Manual



3

Open engine hood





4

Remove cover (1) from the fuse
box





5

Unscrew nuts of electrical lines





(2)

6

Lift up electrical lines (2) slightly

 Avoid short circuit due to

ground contact of electrical lines
(2) and as a result the
destruction of electrical
components.



7

Remove web-type fuse (3)





8

Install in the reverse order





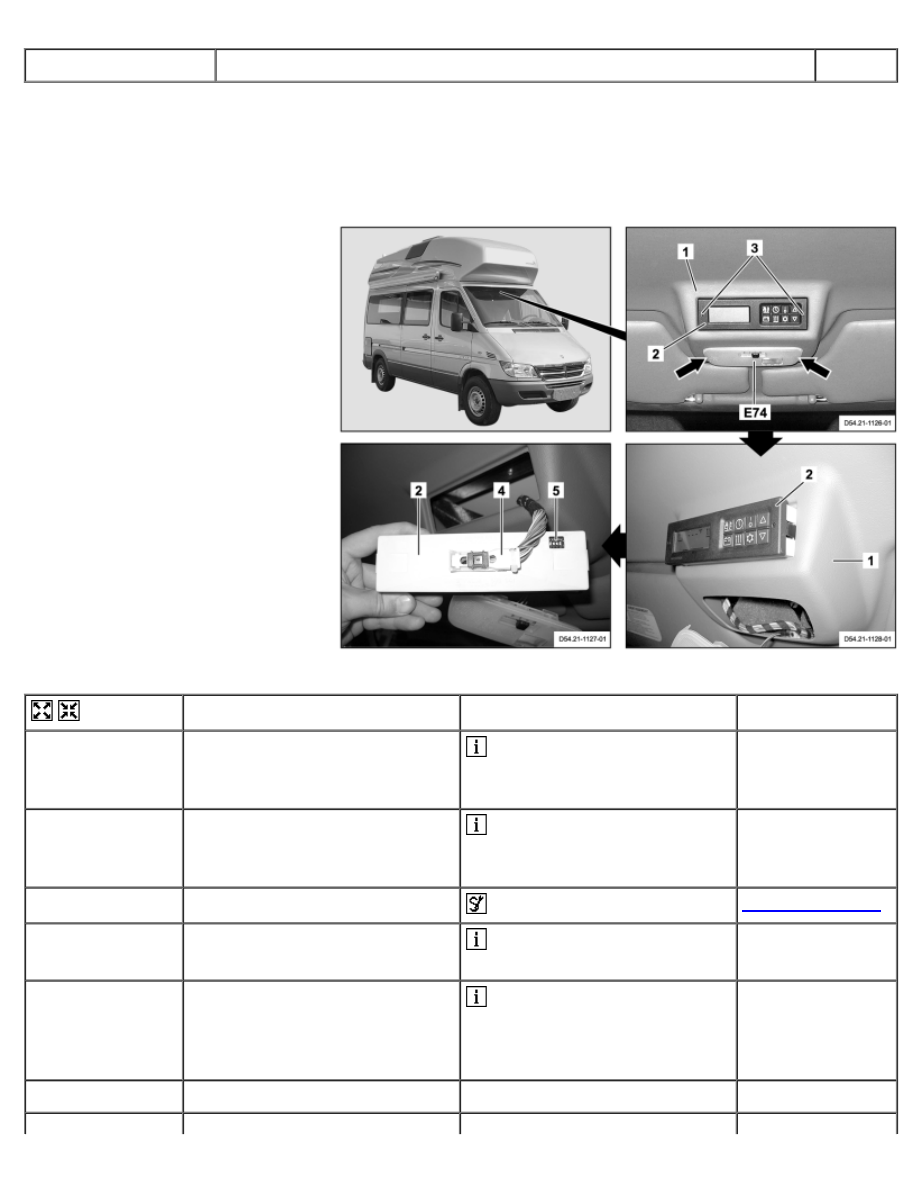

AR54.21-D-0019A

Remove/install central electronics

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Trim panel
2 Central electronics
3 Access covers
4 Electrical connector
5 Switches

E74 Front center interior lamp







D54.21-1129-06



Remove/Install





1

Note adjustments of central
electronics (2)

 Inquiry concerning customer-

specific adjustments (see
operator's manual).



2

Remove front center interior
lamp (E74)

 Unclip front center interior

lamp (E74) from paneling (1) on
both sides (arrows).







 Mounting wedge

110 589 03 59 00

3

Unlock central electronics (2) on
both sides

 Insert suitable drift in the side

assembly openings (3).



4

Remove central electronics (2)

 Press the central electronics

(2) out of the paneling (1)
through the opening in the front
center interior lamp (E74).



5

Unlock the electrical coupling (4)
