Westfalia. Testing repair electrical manual - part 5

PE68.00-D-2000D

Wiring diagram for camper

29.9.04

MODEL  903.662 with CODE (Z29) "James Cook" touring camper, NAFTA




Sheet 1

PE68.00-D-2000-
99D

Wiring diagram for camper

Sheet 1

PE68.00-D-2000-
99D

PE68.00-D-2000-
60D

Legend of wiring diagram for
camper

Sheet 1

PE68.00-D-2000-
60D

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Location and assignment of
ground points



GF00.19-D-
2000D

PE15.00-D-
1100D

Overview of wiring diagrams for
electrical system, engine

Further wiring diagrams

PE15.00-D-
1100D

PE83.00-D-
1100D

Overview of wiring diagrams for
climate control

Further wiring diagrams

PE83.00-D-
1100D

PE68.00-D-2000E

Wiring diagram for camper

29.9.04

MODEL  903.662 with CODE (Z29) "James Cook" touring camper, NAFTA




Sheet 2

PE68.00-D-2000-
99E

Wiring diagram for camper

Sheet 2

PE68.00-D-2000-
99E

PE68.00-D-2000-
60E

Legend of wiring diagram for
camper

Sheet 2

PE68.00-D-2000-
60E

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Location and assignment of
ground points



GF00.19-D-
2000D

AR54.10-D-0007A

Removing, installing auxiliary battery

16.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

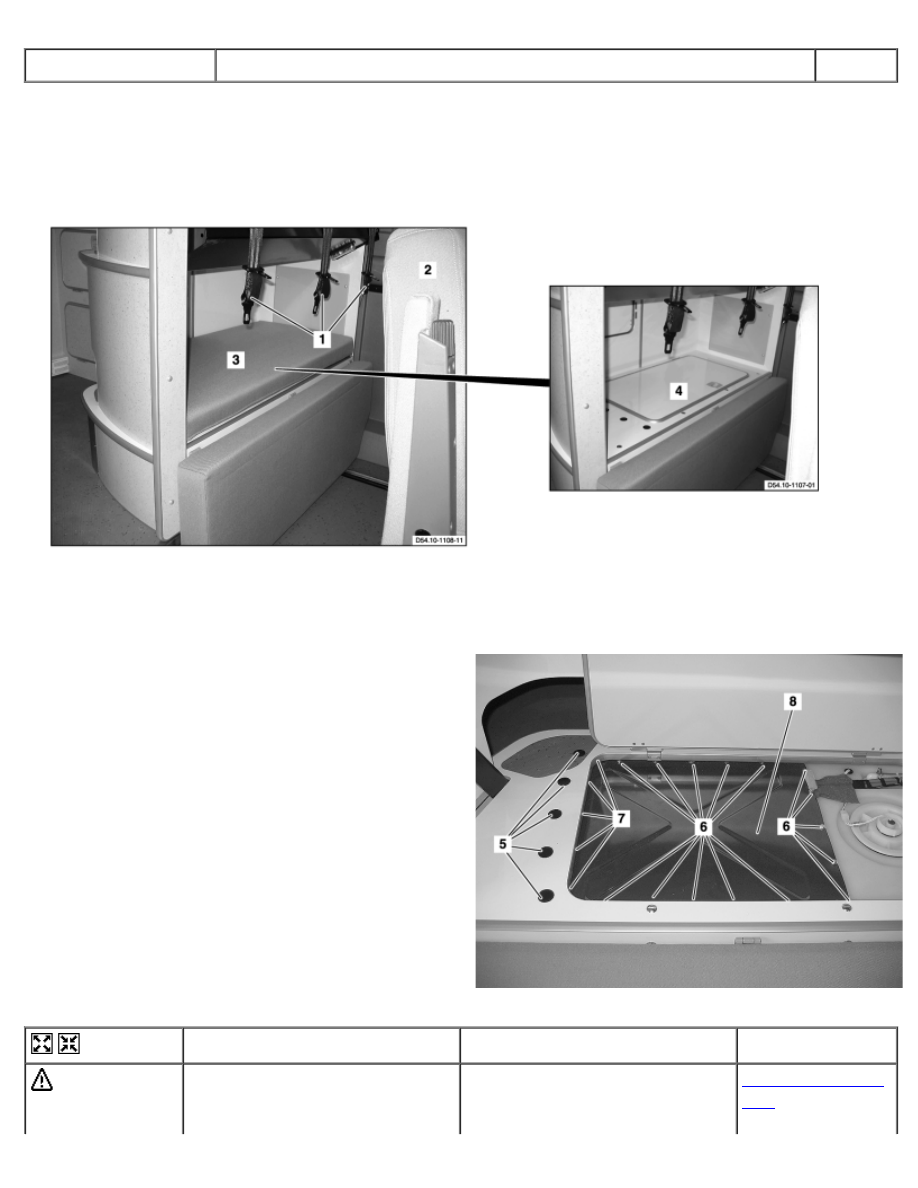

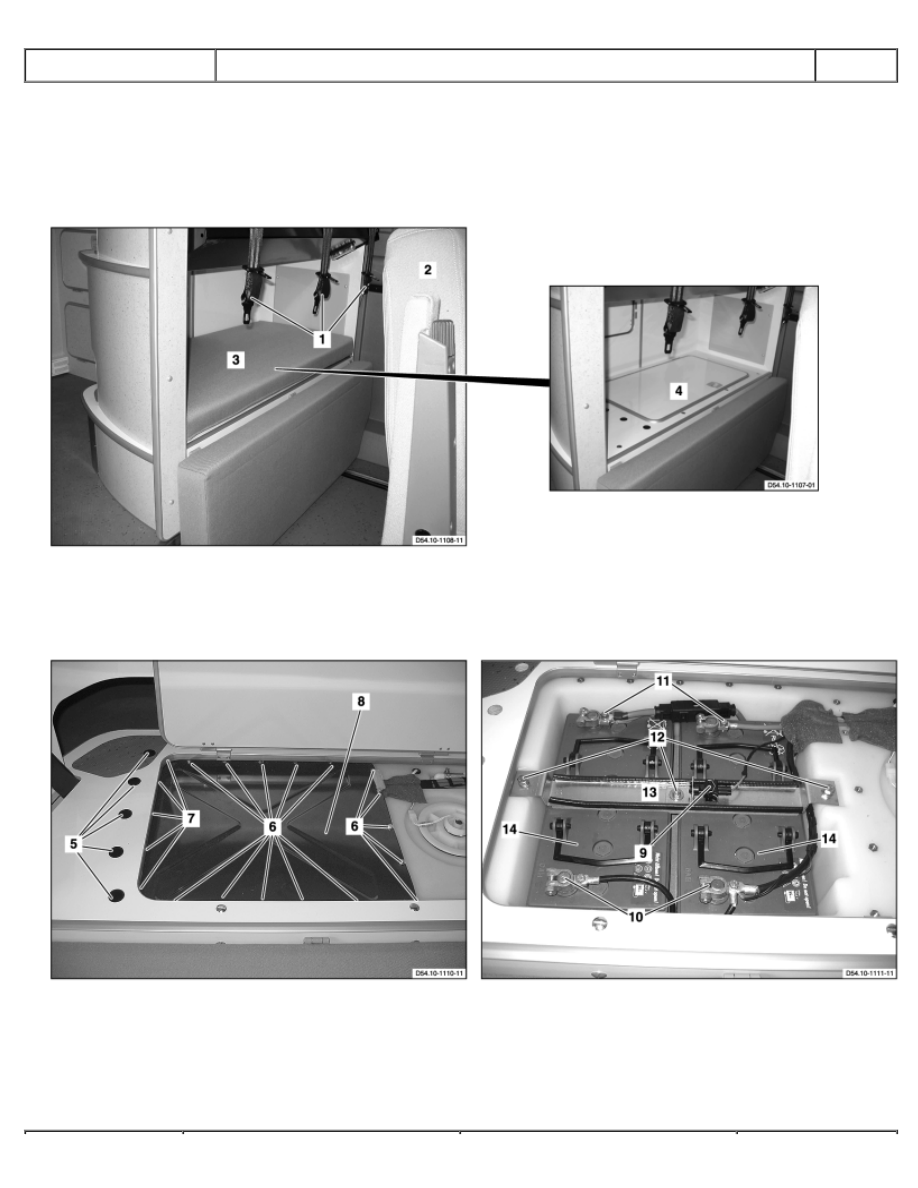

D54.10-1109-08

1 Seat belts
2 Bench seat



3 Padding
4 Cover

D54.10-1112-08

5 Plug
6 Bolts
7 Bolts
8 Cover



9 Clutch
10 Ground cables
11 Positive leads



12 Bolts
13 Bracket
14 Batteries



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of explosion caused by
oxyhydrogen gas. Risk of
poisoning and caustic burns
caused by swallowing battery
acid. Risk of injury through
burns to skin and eyes from
battery acid or when handling
damaged lead-acid batteries

No fire, sparks, open flames or
smoking. Wear acid-resistant
gloves, clothing and safety
glasses. Pour battery acid only
into suitable and appropriately
marked containers.

AS54.10-Z-0001-
01A

Notes on battery

All models

AH54.10-P-0001-
01A

1

Unlock seat belts (1) from the
seat belt buckles





2

Move the bench seat (2)
forwards





3

Remove upholstery (3)





4

Fold out cover (4)





5

Take out plug (5)





6

Remove bolts (6)





7

Loosen bolts (7)





8

Move cover (8) to the right and
take out





9

Detach coupling (9) of
temperature sensor





10

Disconnect ground lines (10)





11

Disconnect positive leads (11)





12

Remove bolts (12)





13

Take out bracket (13)





14

Take out batteries (14)





15

Install in the reverse order





16

Check voltage of the batteries
(14) via the electrical center





AR54.10-D-0011A

Remove/install battery cover of additional batteries

3.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D54.10-1109-08

1 Seat belts
2 Bench seat



3 Padding
4 Cover

5 Plug
6 Bolts
7 Bolts
8 Cover







D54.10-1110-11



Remove/Install





 Danger!

Risk of explosion caused by
oxyhydrogen gas. Risk of
poisoning and caustic burns

No fire, sparks, open flames or
smoking. Wear acid-resistant
gloves, clothing and safety

AS54.10-Z-0001-
01A

caused by swallowing battery
acid. Risk of injury caused by
burns to skin and eyes from
battery acid or when handling
damaged lead-acid batteries

glasses. Pour battery acid only
into suitable and appropriately
marked containers.

1

Unlatch seat belts (1) from the
seat belt buckles





2

Move bench seat (2) forwards





3

Remove upholstery (3)





4

Fold out cover (4)





5

Remove plug (5)





6

Remove screws (6)





7

Loosen screws (7)





8

Move cover (8) to the right and
take out





9

Install in the reverse order





AR54.10-D-1019A

Remove/install 110 V outside socket

28.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

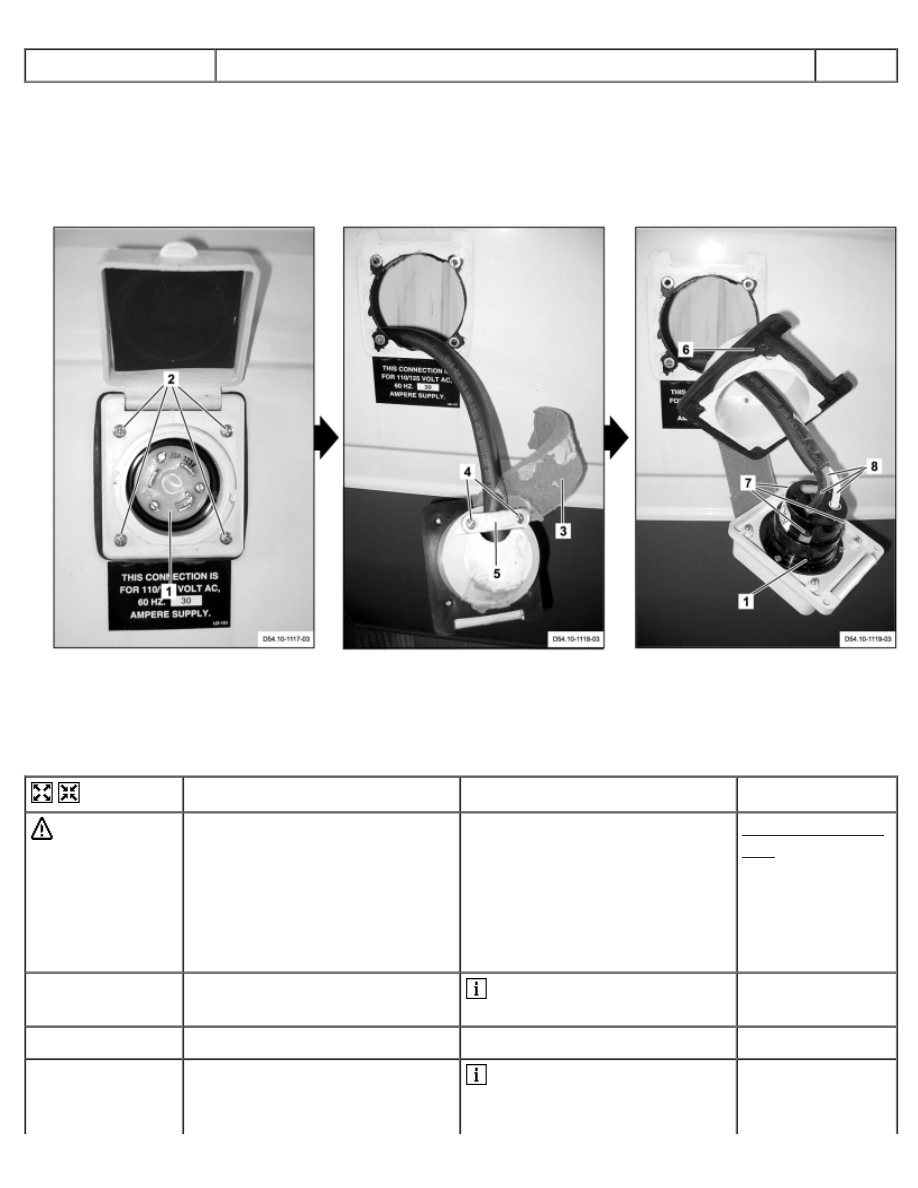

D54.10-1120-09

1 110 V outside socket
2 Bolts
3 Foam pad



4 Bolts
5 Clamping bracket
6 Rear housing



7 Bolts
8 Electrical wiring



Remove/Install





 Danger!

Risk of death from coming into
contact with electrical parts of
the 110 V system Risk of injury
from burns which may be caused
by electric shock or by current
flowing directly through parts of
the body.

Do not touch voltage conducting
parts in the 110 V system.

AS00.00-Z-0027-
01A

1

Disconnect external 110 V feed
line from vehicle

 See Operating Instructions



2

Unscrew bolts (2)





3

Pull 110 V outside socket (1) out
of side wall

 Until rear housing (6) of 110

V outside socket (1) is
accessible.



4

Remove foam pad (3)





5

Remove bolts (4).





6

Remove clamping bracket (5)





7

Push back rear housing (6)





8

Mark installation position of
electrical lines (8)





9

Loosen bolts (7)





10

Remove electrical lines (8) from
110 V outside socket (1)





11

Remove rear housing (6)





12

Install in the reverse order





13

Perform a function test

 Connect external 110 V feed

line to vehicle. Plug symbol
should be visible on central
electronics display (see owner's
manual).
