AR68.30-D-1510A

Remove/install left center vent window paneling

14.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





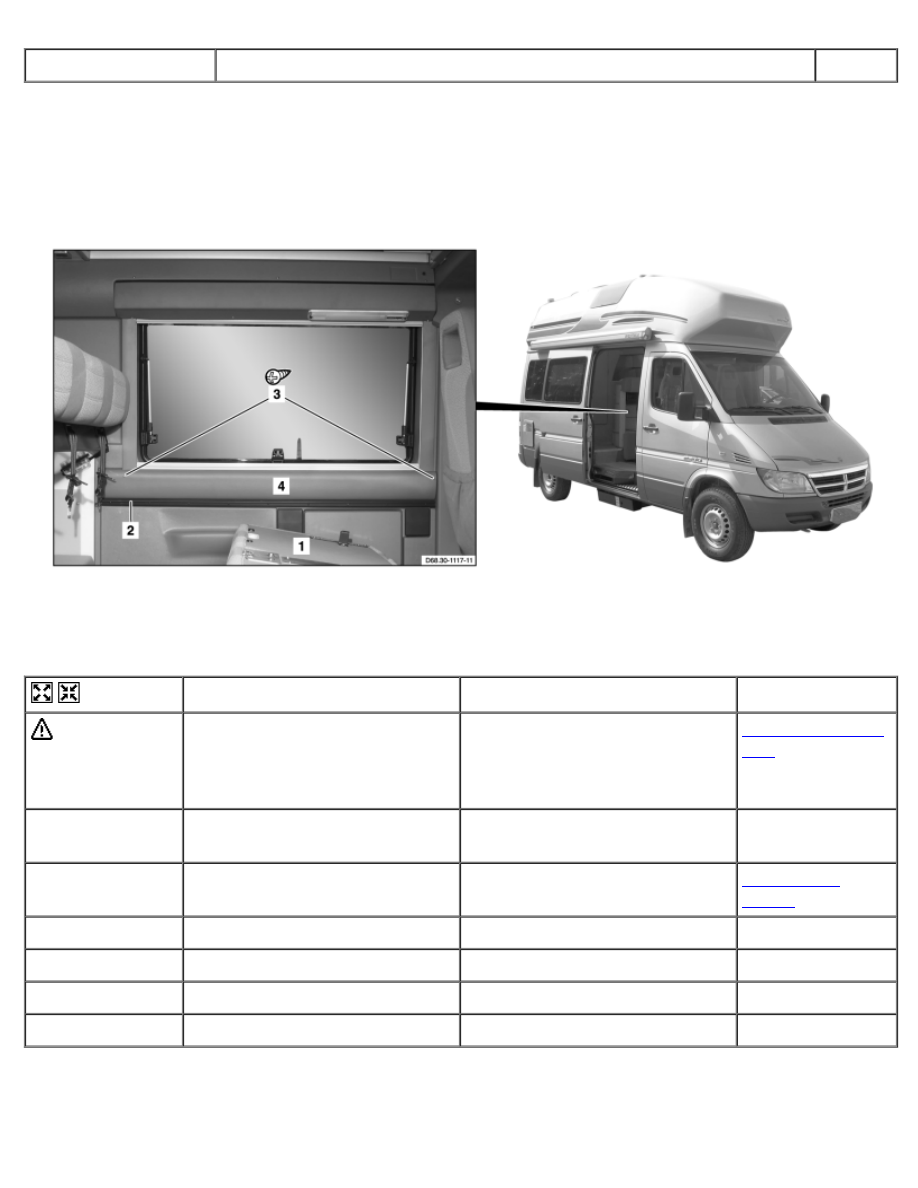

Bottom paneling

D68.30-1118-08

1 Backrest
2 Fastening strip



3 Bolts



4 Lower paneling



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Fold bench seat backrest (1)
down





2

Remove fastening strip (2) for
table



AR86.60-D-
0033A

3

Remove bolt caps (3)





4

Remove bolts (3)





5

Remove bottom paneling (4)





6

Install in the reverse order





AR68.30-D-1510B

Remove/install left center vent window trim

14.5.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





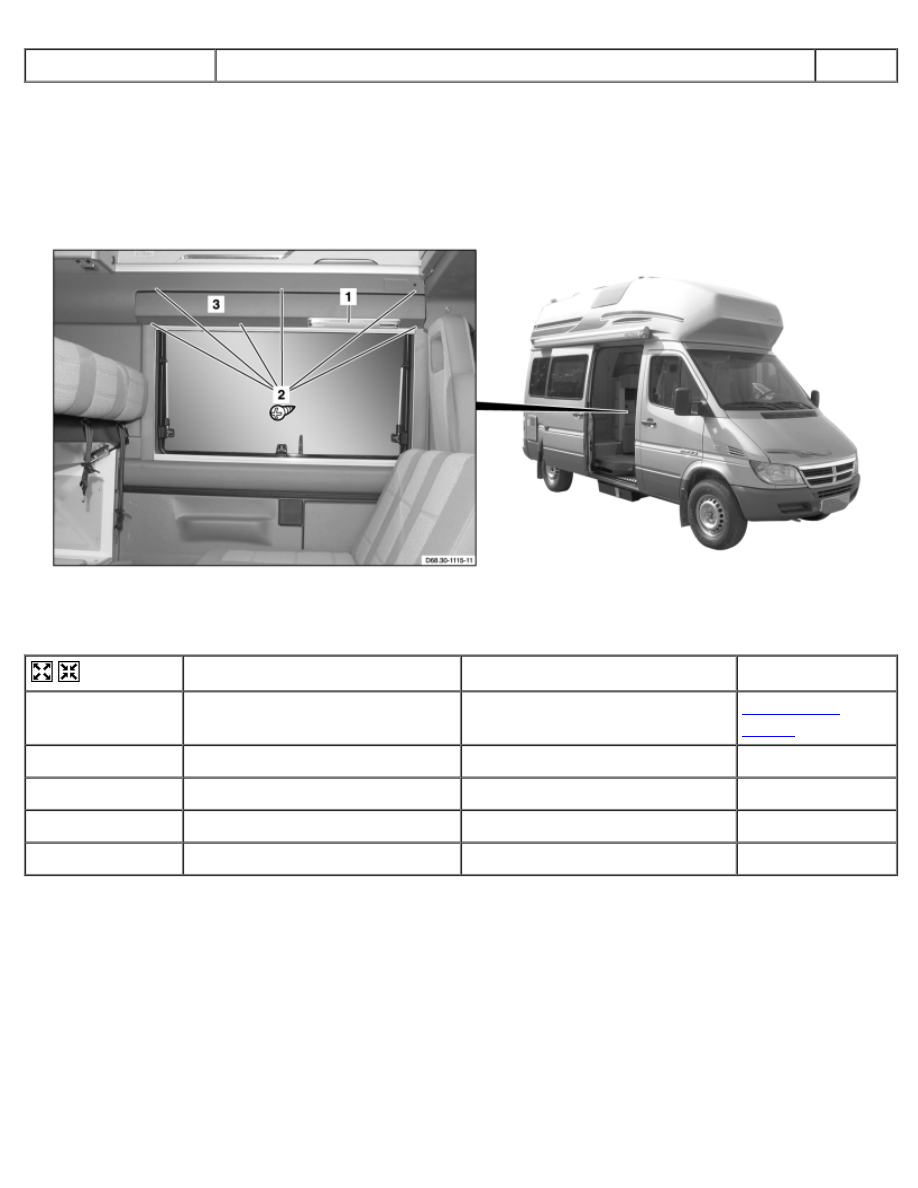

Upper trim

D68.30-1116-08

1 Transistor lamp



2 Bolts



3 Upper trim



Remove/Install





1

Remove transistor lamp (1)



AR82.20-D-
1015A

2

Remove caps from bolts (2)





3

Remove bolts (2)





4

Remove upper trim (3)





5

Install in the reverse order





AR68.30-D-1550A

Remove/ install vent window paneling

23.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





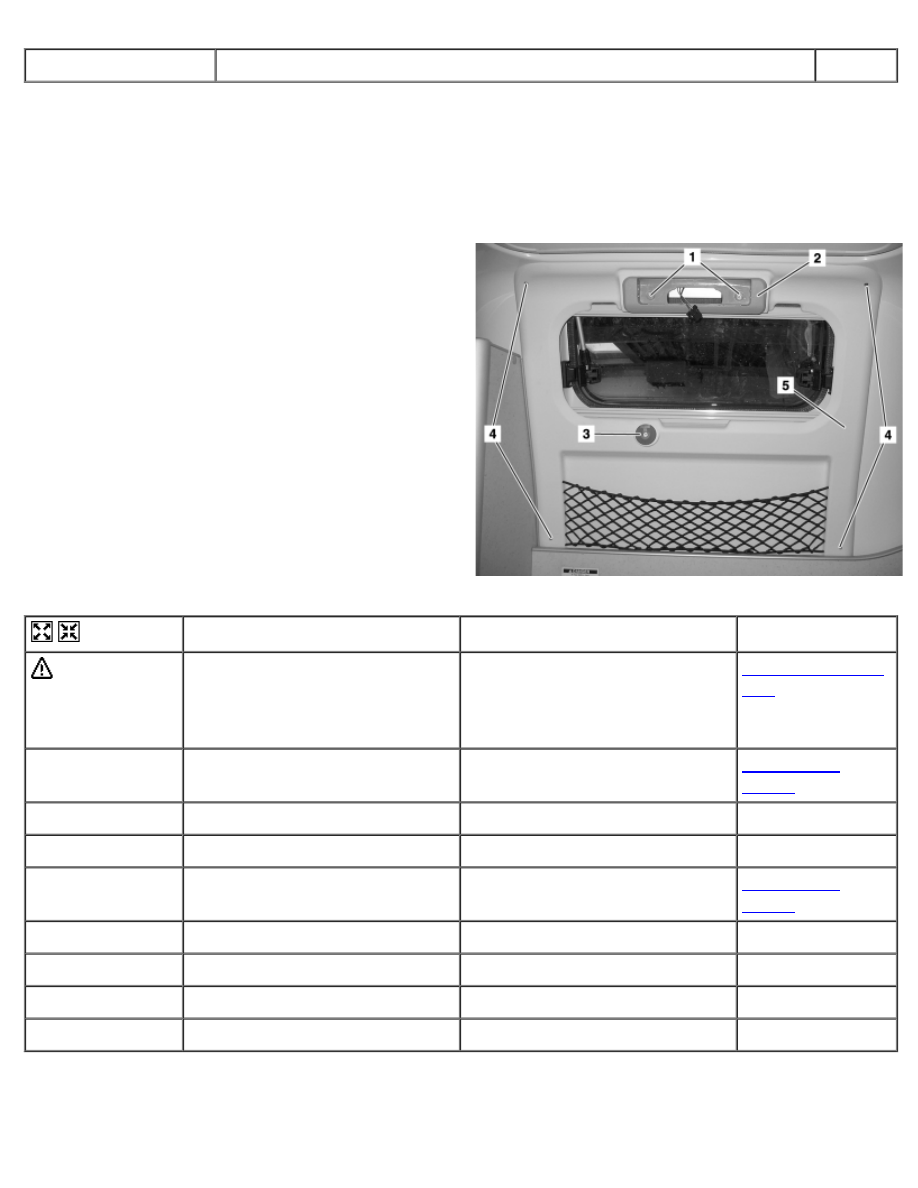

Side high roof vent window

1 Bolts
2 Lamp bracket
3 Protective net bracket
4 Bolts
5 Paneling







D68.30-1131-11



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove high roof vent window
lamp



AR82.20-D-
1017A

2

Remove screws (1)





3

Remove lamp bracket (2)





4

Remove protective net bracket
(3)

High roof bed protective net

AR91.75-D-
7735A

5

Remove caps from bolts (4)





6

Remove bolts (4).





7

Remove paneling (5)





8

Install in the reverse order





AR68.30-D-1560A

Remove/install vent window paneling luggage net

24.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





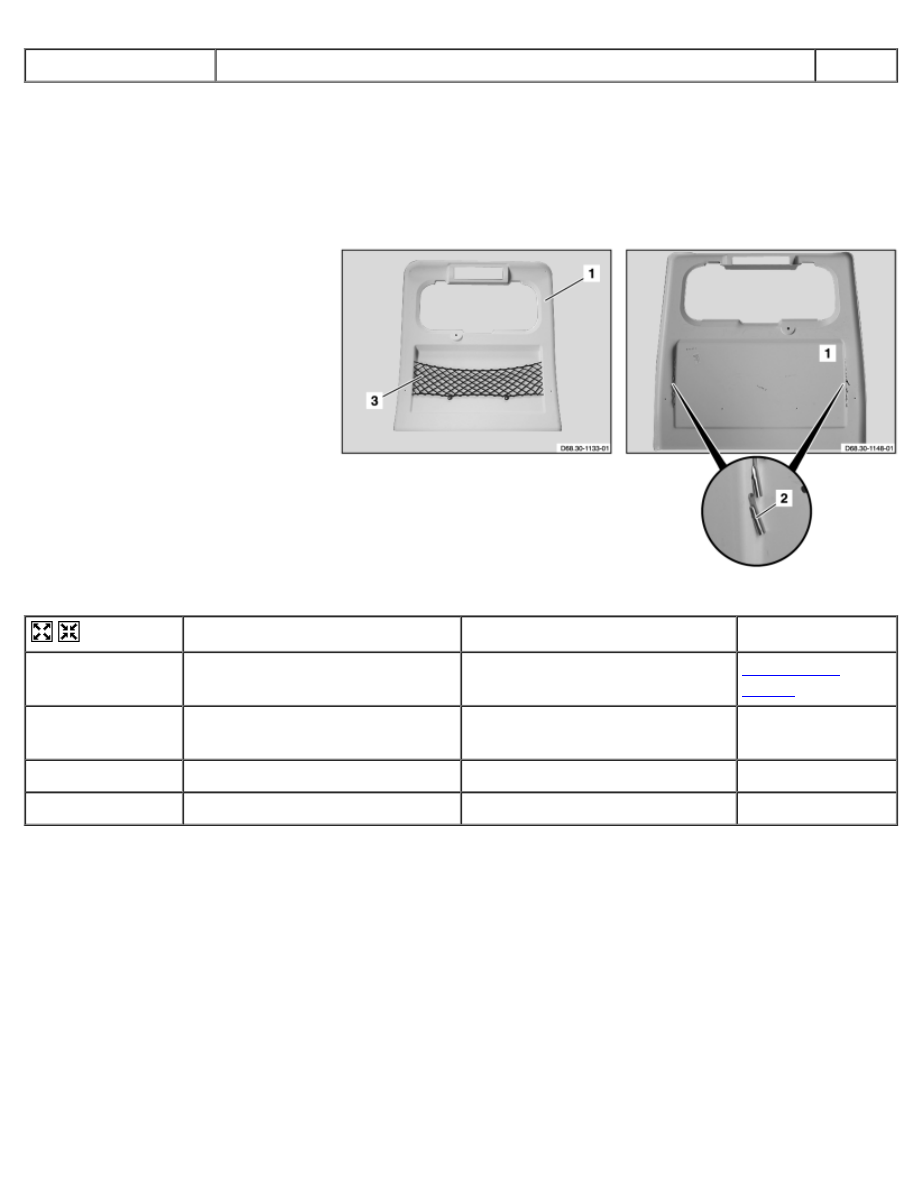

Side high roof vent window

1 Paneling
2 Clamps
3 Luggage net







D68.30-1132-05



Remove/Install





1

Remove paneling (1)



AR68.30-D-
1550A

2

Remove clamps (2) through
holes





3

Remove luggage net (3)





4

Install in the reverse order





AR68.30-D-4300A

Remove/install headliner

21.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

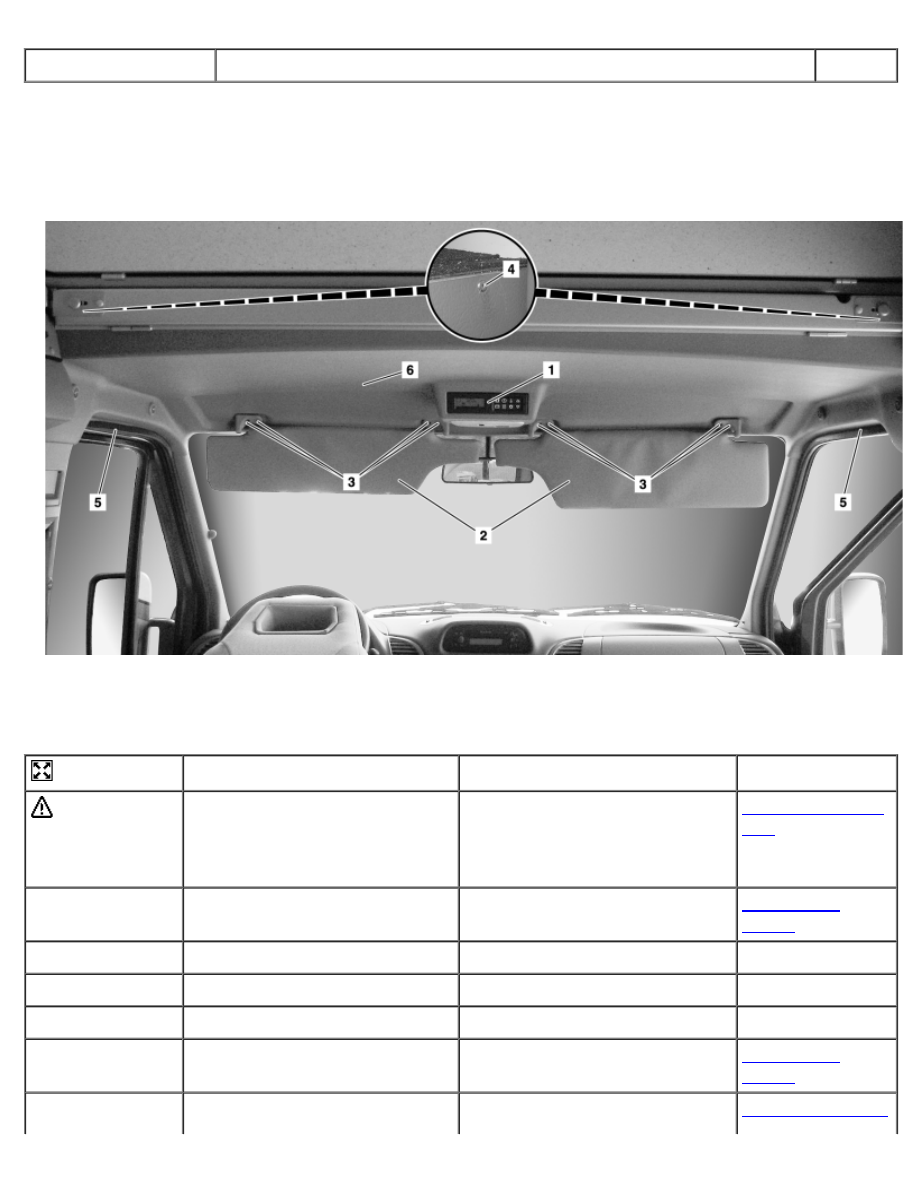

D68.30-1134-09

1 Central electronics
2 Sun visors



3 Bolts
4 Blind rivet



5 Door rubber seals
6 Headliner

Remove





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove central electronic
circuitry (1)



AR54.21-D-
0019A

2

Fold sun visors (2) toward front





3

Remove bolts (3)





4

Remove sun visors (2)





5

Remove cable compartment
bracket



AR68.20-D-
8311A

6

Drill out blind rivet (4)

Drill (electric/pneumatic)

WE58.40-Z-1001-

03A





Wet/dry vacuum cleaner

WE58.40-Z-1005-
03A

7

Remove door rubber seals (5) in
upper area of door





8

Remove headliner (6)

 Helper required



Install





9

Install headliner (6)





10

Install door rubber seals (5) in
upper area of door





11

Rivet in blind rivet (4)

 Use suitable blind rivet (4)



General information on riveting

Model 168, 169, 171, 199, 203,
209, 211, 215, 219, 230, 240,
414, 639, 903

AH60.00-P-0003-
01N





 PowerBird blind rivet tool

WH58.30-Z-1003-
29A





 Hand riveter

WH58.30-Z-1005-
29A

12

Remove table compartment
bracket



AR68.20-D-
8311A

13

Install sun visors (2)





14

Screw in screws (3)





15

Fold sun visors (2) upward





16

Install central electronics (1)



AR54.21-D-
0019A

Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1003-
29A

PowerBird blind rivet tool

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -
Walldorf

72 400 31

WH58.30-Z-1005-
29A

Hand riveter

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -

70 100 01

Walldorf

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

WE58.40-Z-1005-
03A

Wet/dry vacuum cleaner

AR68.30-D-4480A

Remove/install side roof frame paneling

23.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





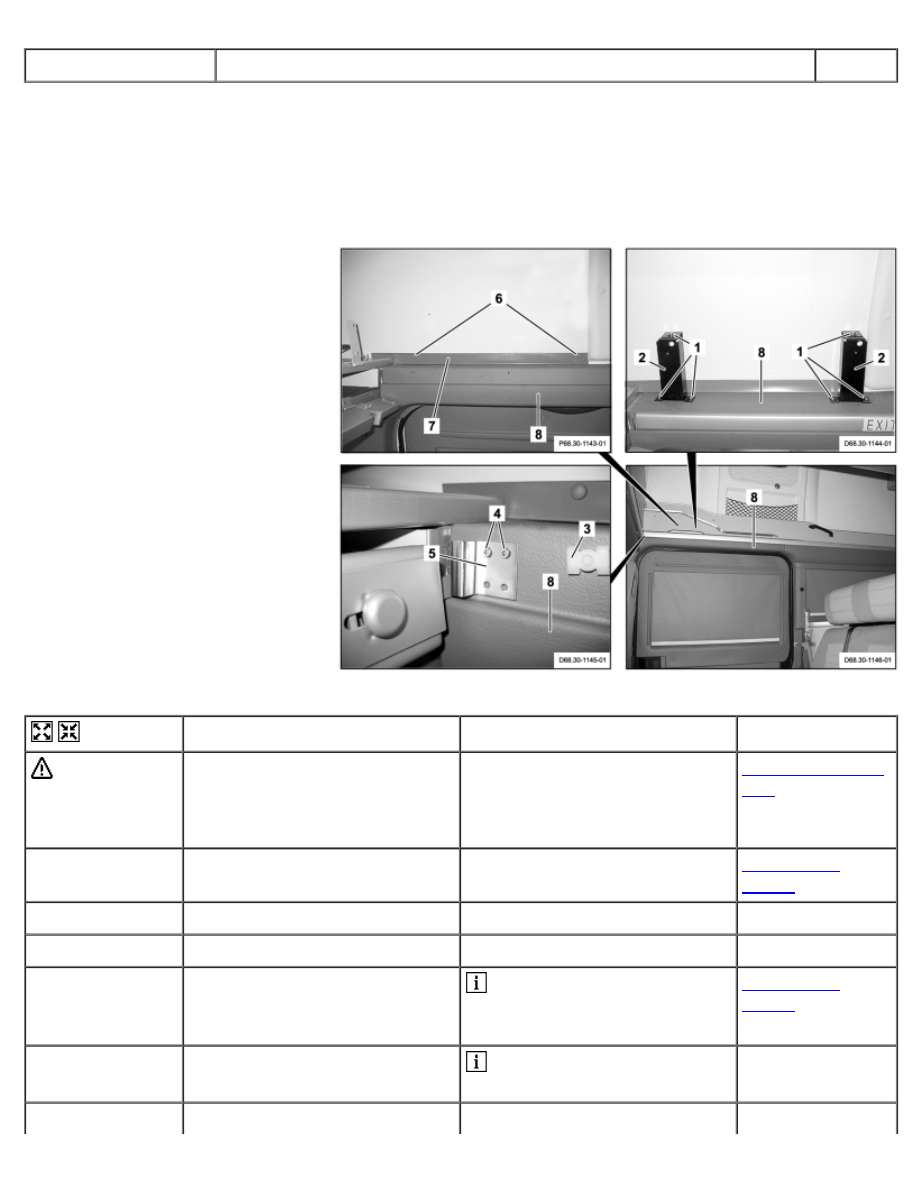

Above right sliding door

1 Bolts
2 Bracket
3 Clip
4 Bolts
5 Bracket
6 Bolts
7 Trim strip
8 Roof frame paneling







D68.30-1147-06



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

1

Remove bed plate guide rail

Right guide rail

AR91.75-D-
7765B

2

Remove screws (1)





3

Remove bracket (2)





4

Remove trim strip from right roof
frame paneling (8)

 If necessary, remove clip (3)

remaining in roof frame paneling
(8)

AR68.30-D-
4485A





 Installation: Replace

damaged clip (3)



5

Remove bolts (4).
