Westfalia. Testing repair electrical manual - part 17

AR68.72-D-0021A

Remove/install valuables compartment lock

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





in refrigerator box stowage cabinet

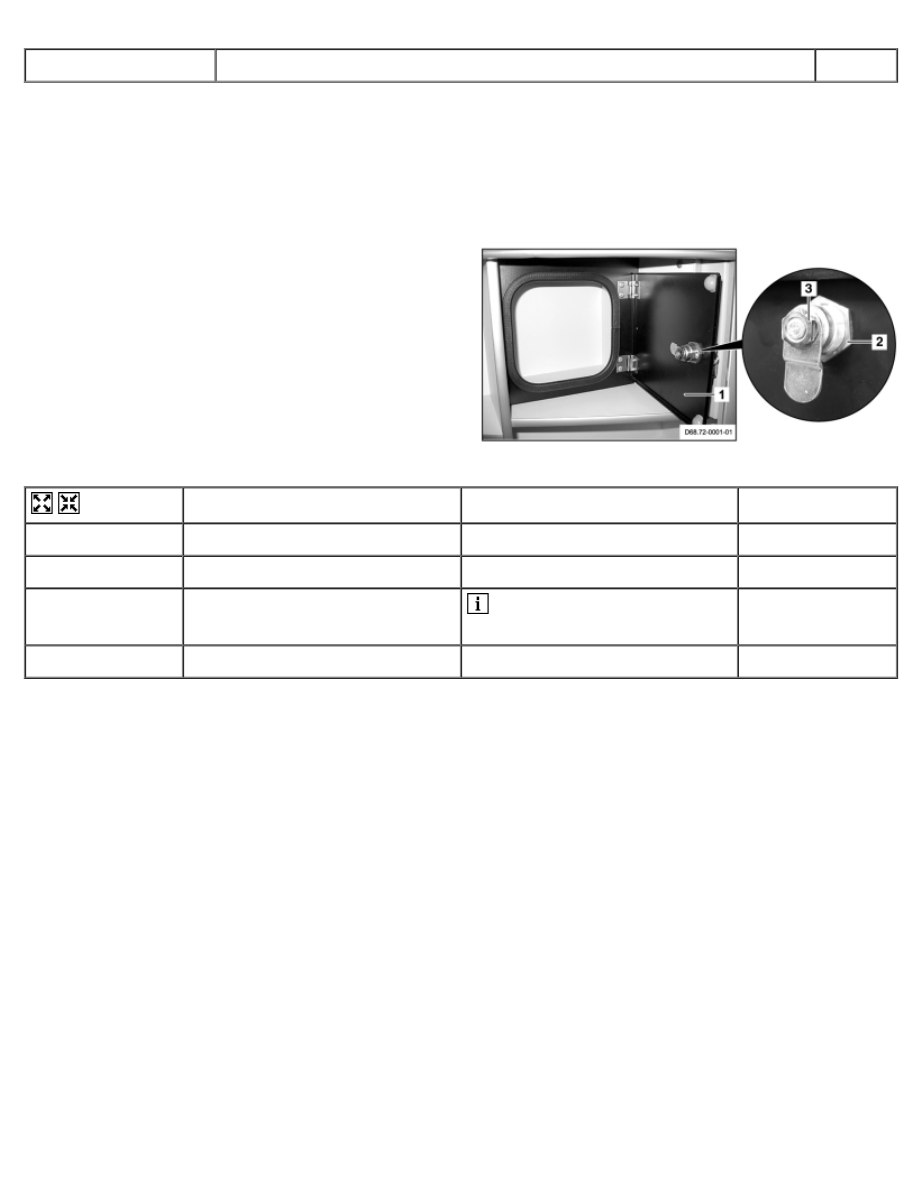

1 Valuables compartment
2 Nut
3 Lock







D68.72-0002-10



Remove/Install





1

Open valuables compartment (1)



2

Unscrew nut (2)





3

Remove lock (3)

 Installation: Observe

installation position of lock (3)



4

Install in the reverse order





AR72.16-D-6610A

Remove/install sliding door panel

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





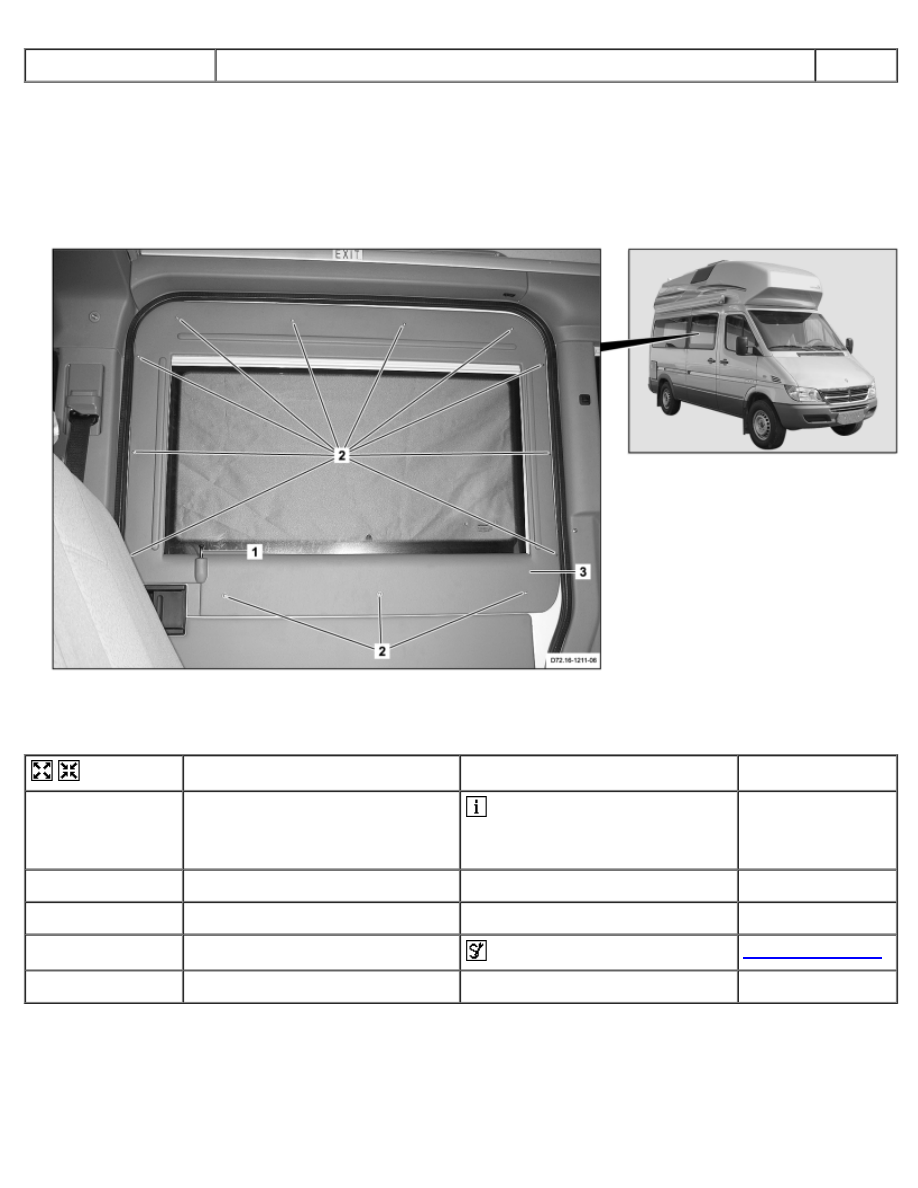

Upper door panel

D72.16-1212-09

1 Locking knob



2 Screws



3 Door panel



Remove/Install





1

Unscrew locking knob (1)

 Self-locking thread.Locking

knob (1) cannot be removed
without damage.



2

Remove caps from screws (2)





3

Remove screws (2)





4

Remove door panel (3)

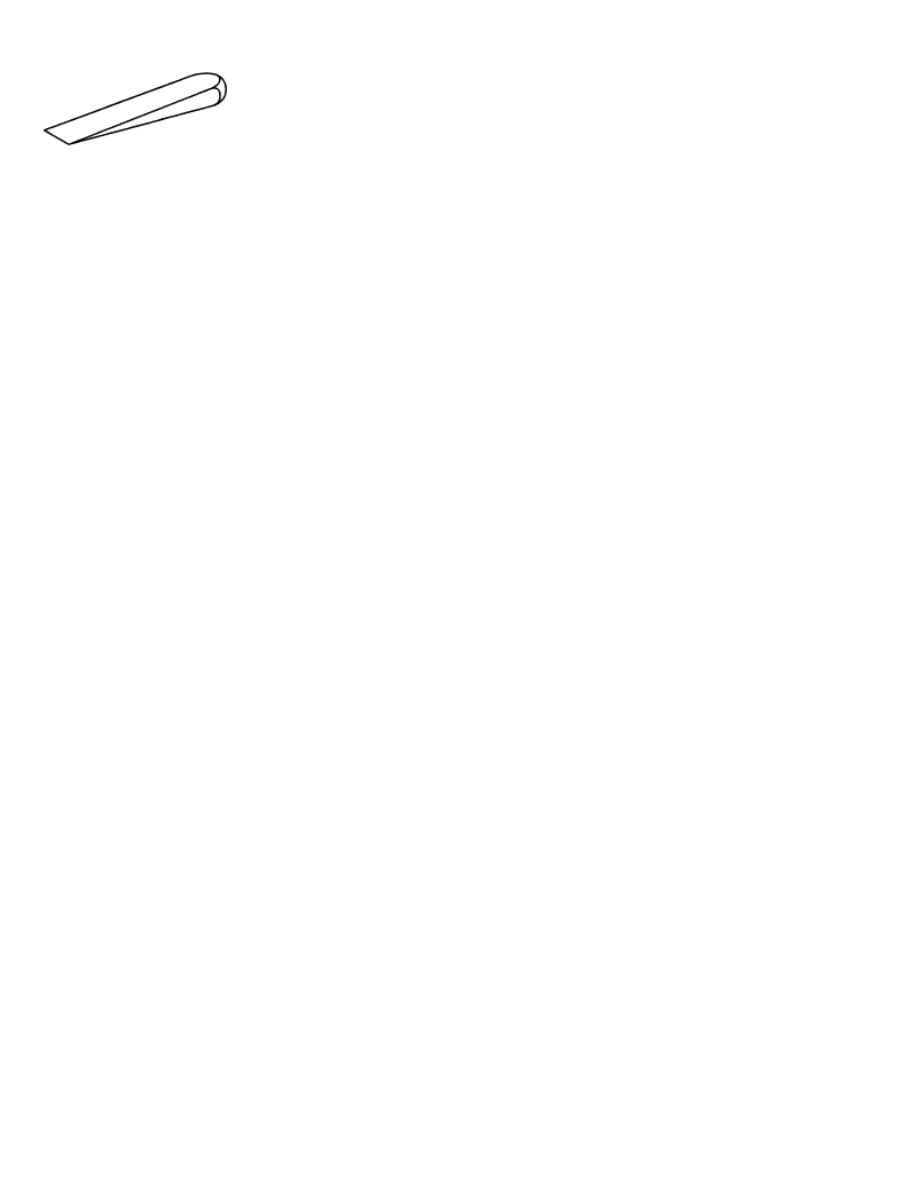

 Mounting wedge

110 589 03 59 00

5

Install in the reverse order











110 589 03 59 00







Mounting wedge







AR72.20-D-1050A

Remove/install rear-end door stowage compartment

5.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

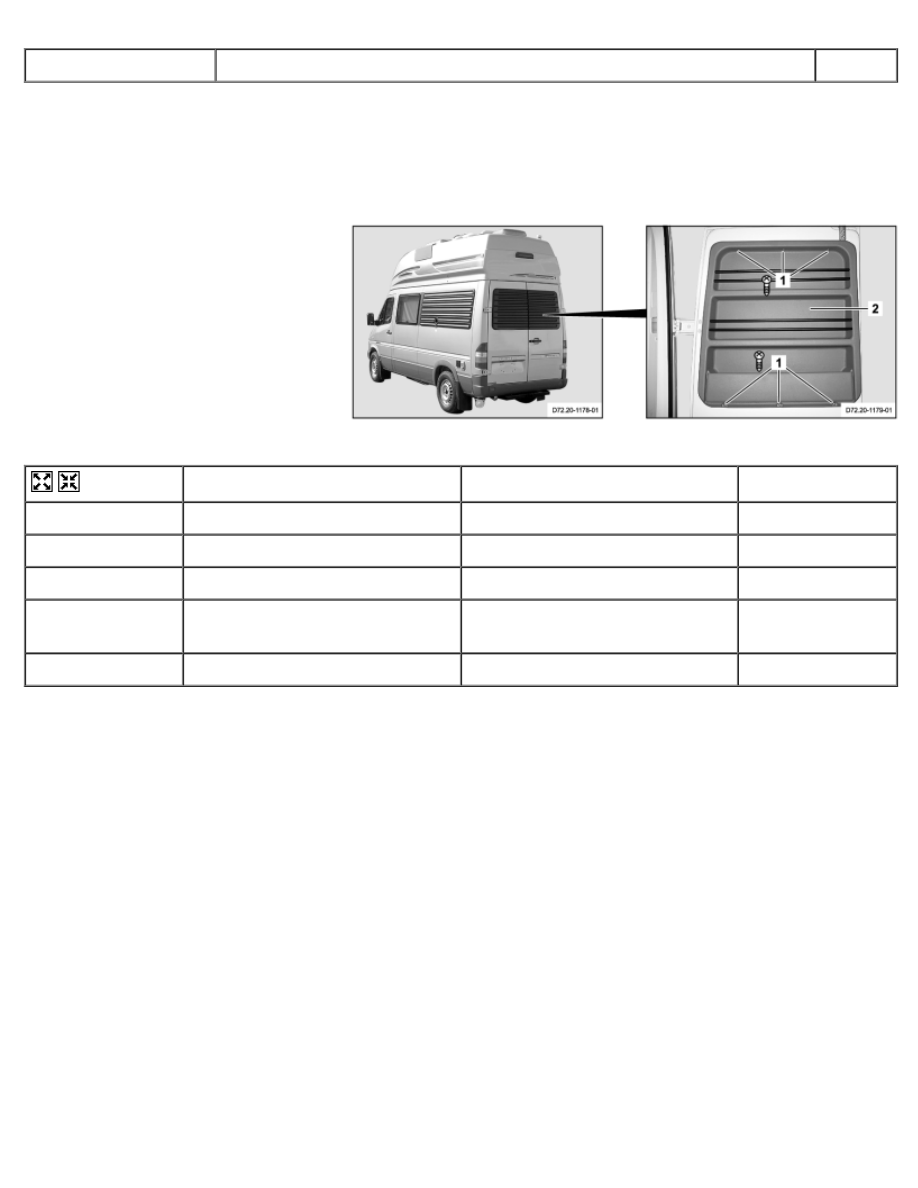

1 Screws
2 Rear-end door stowage
compartment







D72.20-1177-04



Remove/Install





1

Open rear-end door





2

Remove caps from screws (1)





3

Remove screws (1)





4

Remove rear-end door stowage
compartment (2)





5

Install in the reverse order





AR72.20-D-2401E

Disassemble/assemble rear-end door (left door wing)

12.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (W54) Double rear door opening 270 degrees

D72.20-1184-09

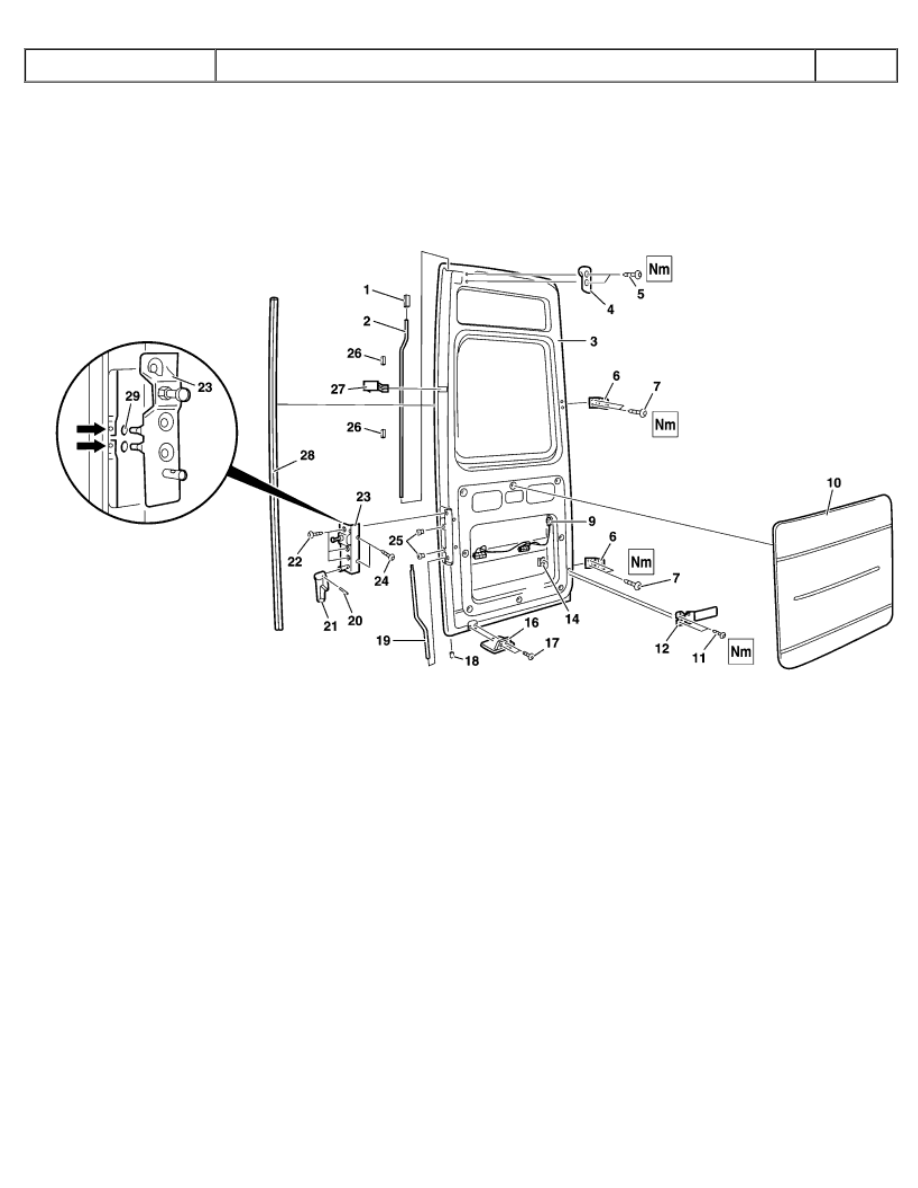

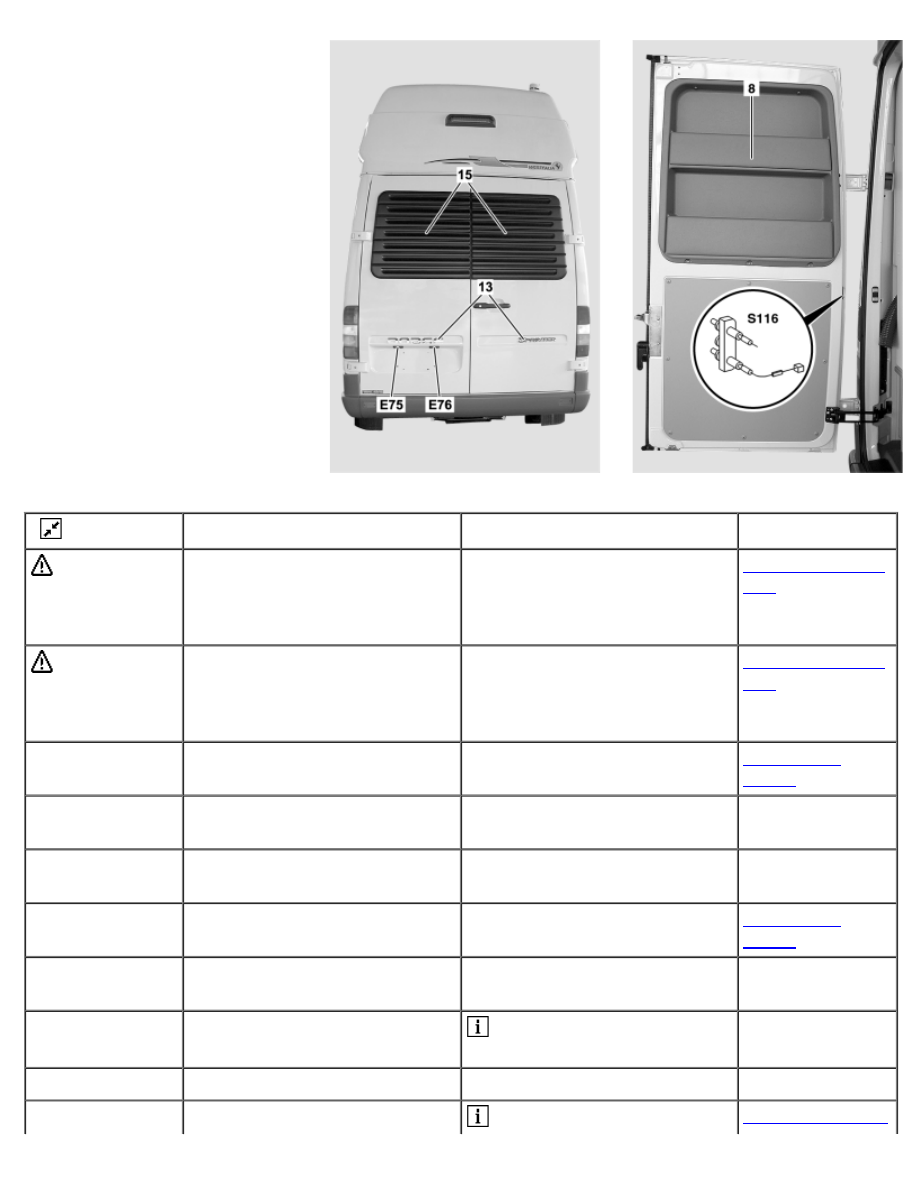

1 Lock rod guide
2 Upper lock rod
3 Rear-end door
4 Upper closing wedge
5 Bolts
6 Hinges
7 Bolts
9 Electrical connector
10 Door paneling



11 Bolts
12 Door catch
14 Tapping plate
16 Lower closing wedge
17 Rivets
18 Lock rod guide
19 Lower lock rod
20 Roll pin
21 Lock pin handle



22 Bolts
23 Rod-type lock
24 Bolts
25 Clips
26 Felt strip
27 Lock rod guide
28 Rear-end door seal
29 O-ring

8 Rear-end door stowage
compartment
13 Model plate
15 Covering

E75 License plate illumination
E76 License plate illumination
S116 Rear-end door contact
switch









D72.20-1185-03

D72.20-1186-03



Disassemble/assemble





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

 Danger!

Injury hazard by pinching or
cutting off extremities with doors,
covers, flaps and loose
components

Keep limbs away from motion
area when moving doors, covers,
flaps and components. Wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove rear-end door shelf (8)



AR72.20-D-
1050A

2

Remove door panel (10) from
rear-end door (3)





3

Disconnect electrical connector
(9)





4

Remove license plate illumination
(E75, E76)



AR82.10-D-
5161A

5

Remove rear-end door contact
switch (S116)





6

Drive out roll pin (20)

 Installation: Replace roll pin

(20).



7

Remove lock rod handle (21)





8

Remove door catch (12)

 Installation: Observe

AR72.20-D-2411-

installation position of tapping
plate (14). Check adjustment of
door catch (12) to counter
element on D-pillar

01B





 Screw, door catch to rear-

end door

BA72.20-N-1003-
01A

9

Unscrew bolts (11)

 Screw, door hinge to rear-

end door

BA72.20-N-1004-
01A

10

Remove door hinges (6)

 T40 socket wrench bit, 70

mm shank length

WH58.30-Z-1028-
06A

11

Unscrew bolts (5)

 Screw, top closing wedge to

rear-end door

BA72.20-N-1002-
01A

12

Remove top closing wedge (4)





13

Drill out rivets (17)

 Drill with dia. 4.8 mm bit







Drill (electric/pneumatic)

WE58.40-Z-1001-
03A

14

Remove lower closing wedge
(16)





15

Remove rear-end door seal (28)
from rear-end door (3)

 Installation: Check rear-end

door seal (28) for proper state,
replace if necessary.







 Installation: Position rear-

end door seal (28) first at top and
bottom flush on rear-end door (3)
and then push from outside
toward inside.



16

Unscrew bolts (22)





17

Unscrew bolts (24)





18

Fasten upper lock rod (2) on
rear-end door (3) against falling
down with suitable tool.





19

Remove lock rod (23)

 Installation: The bolts of the

lock rod (23) must engage in the
holes (arrows)







 Installation: One dia. 6 mm

rubber ring each can be pulled
over the bolts on the lock rod
(23) to prevent rattling.



20

Remove clips (25)





21

Remove lock rod guides (1, 18,





27)

22

Remove upper lock rod (2) and
lower lock rod (19) together from
rear-end door (3)





23.1

Remove cover (15)

Cover for rear-end door window

AR88.00-D-
1360AB





Only when old rear-end door (3)
is reused







 The covering (15) cannot be

removed without damage.



24.1

Remove model plate (13) from
rear-end door (3)

Only when old rear-end door (3)
is reused







 The model plate (13) cannot

be removed without damage







 Installation: To install the

new model plate (13) on tailgate,
see:







Install model plate (13) on
tailgate

AR72.20-D-
3660A

25

Assemble in reverse order





 Rear-end door

Number

Designation

Model
690.6,
901,
902,
903, 904

BA72.20-N-1002-
01A

Screw, top closing wedge to
rear-end door

Nm 10

BA72.20-N-1003-
01A

Screw, door catch to rear-end
door

Nm 10

BA72.20-N-1004-
01A

Screw, door hinge to rear-end
door

Nm 25

Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1028-
06A

T40 socket wrench bit, 70 mm shank length

Eduard Wille
Lindenallee 27
D-42349
Wuppertal-
Cronenberg

1054
