7

Remove top section of handle (5)
from top section of handle (5)





8

Separate fly protection screen (3)
from handle (5)





9

Install in the reverse order





AR77.55-D-5030A

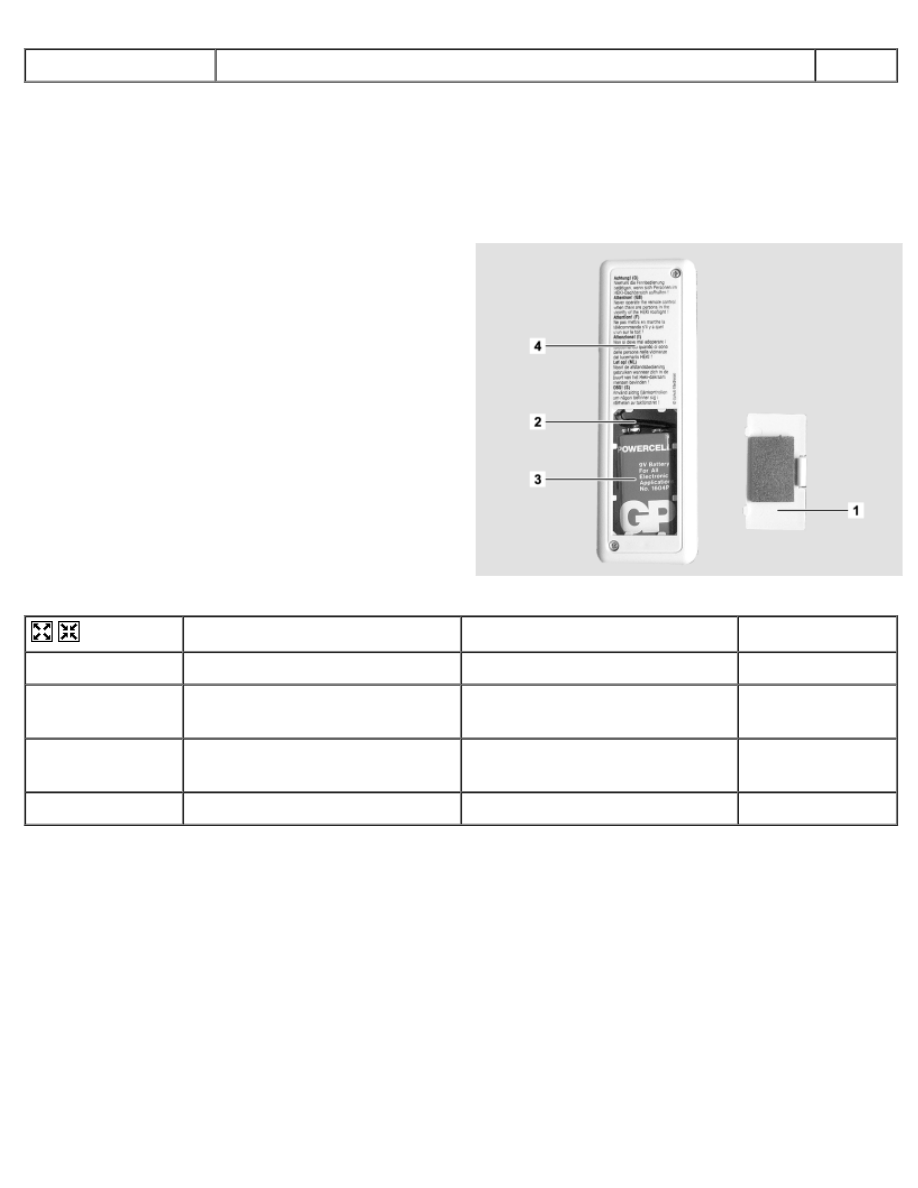

Remove/install battery for lifting/tilting roof window remote control

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (DL1) Electric lifting/tilting roof window, James Cook

1 Cover
2 Connector
3 Battery
4 Remote control







D77.55-0001-11



Remove/Install





1

Unlock cover (1) and open





2

Remove connector (2) from
battery (3)





3

Remove battery (3) from remote
control (4)





4

Install in the reverse order





AR77.55-D-5040A

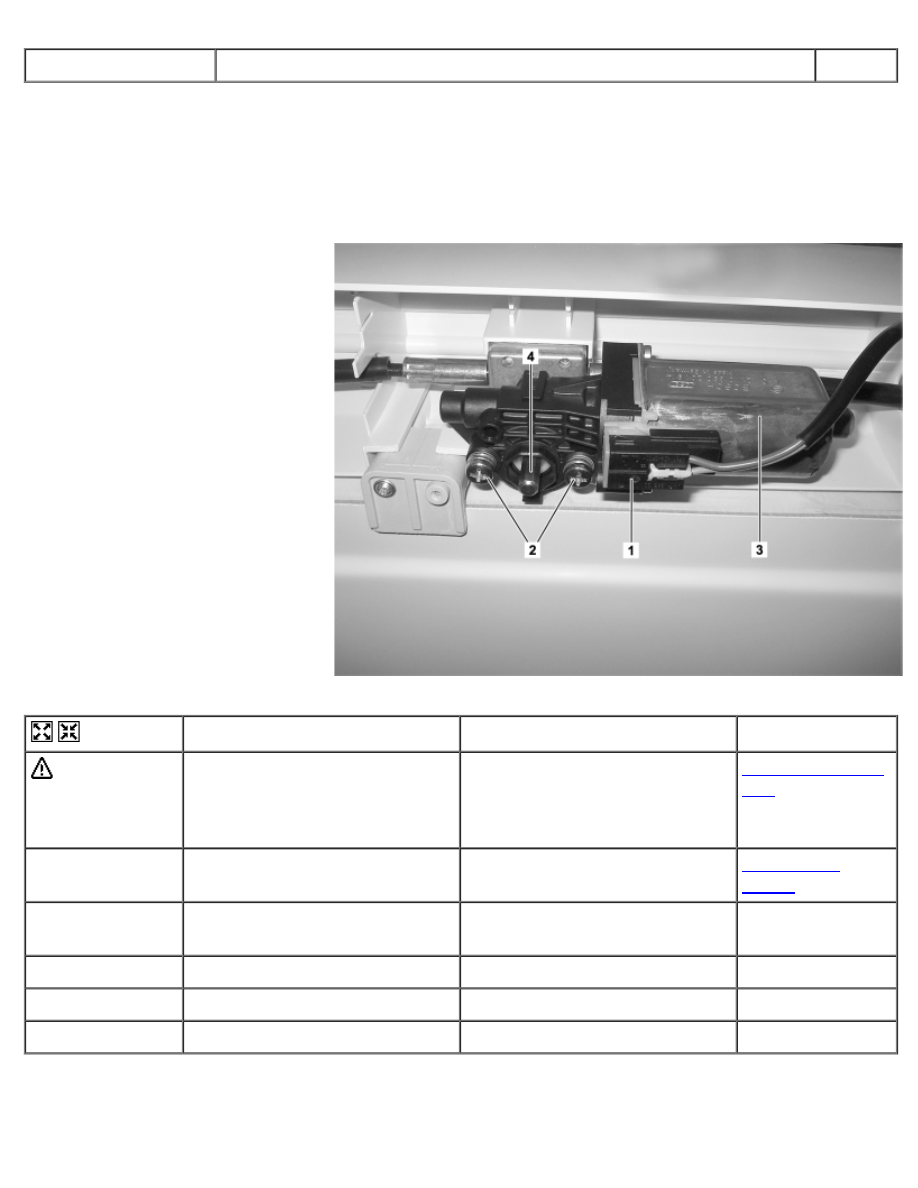

Install motor lifting/tilting roof window motor

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (DL1) Electric lifting/tilting roof window, James Cook

1 Electrical connector
2 Bolts
3 Motor
4 Shaft







D77.55-0005-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove lifting/tilting roof window
inner frame



AR77.55-D-
5000A

2

Unlock electrical connector (1)
and unplug





3

Unscrew bolts (2)





4

Remove motor (3) from shaft (4)





5

Install in the reverse order





AR77.55-D-5050A

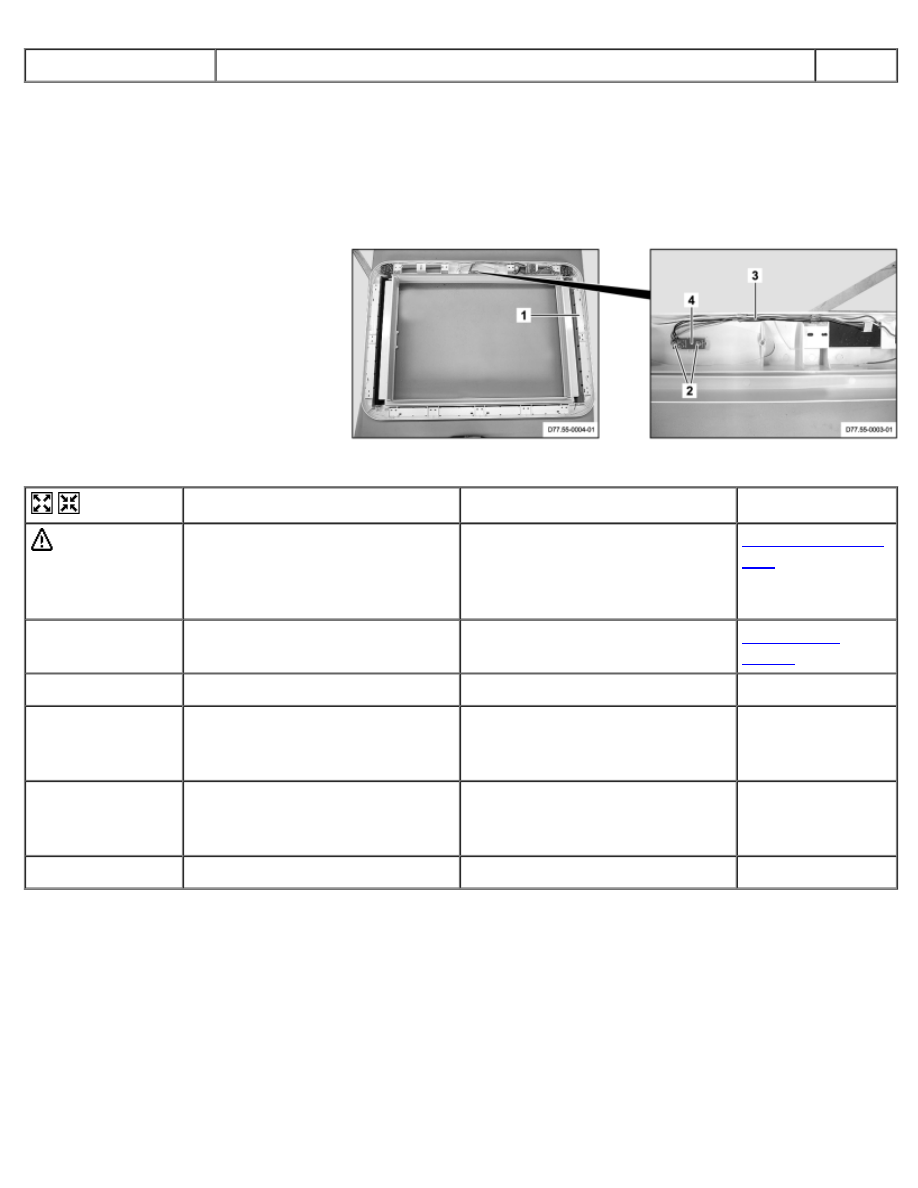

Remove/install receiver for lifting/tilting roof window remote control

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (DL1) Electric lifting/tilting roof window, James Cook

1 Inner frame
2 Bolts
3 Electrical lines
4 Receiver







D77.55-0002-04



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove inner frame (1) from
tilting/lifting roof window



AR77.55-D-
5000A

2

Unscrew bolts (2)





3

Loosen electrical lines (3) from
inner frame (1) of tilting/lifting
roof window





4

Remove receiver (4) from
lifting/tilting roof window remote
control





5

Install in the reverse order





AR82.10-D-5161A

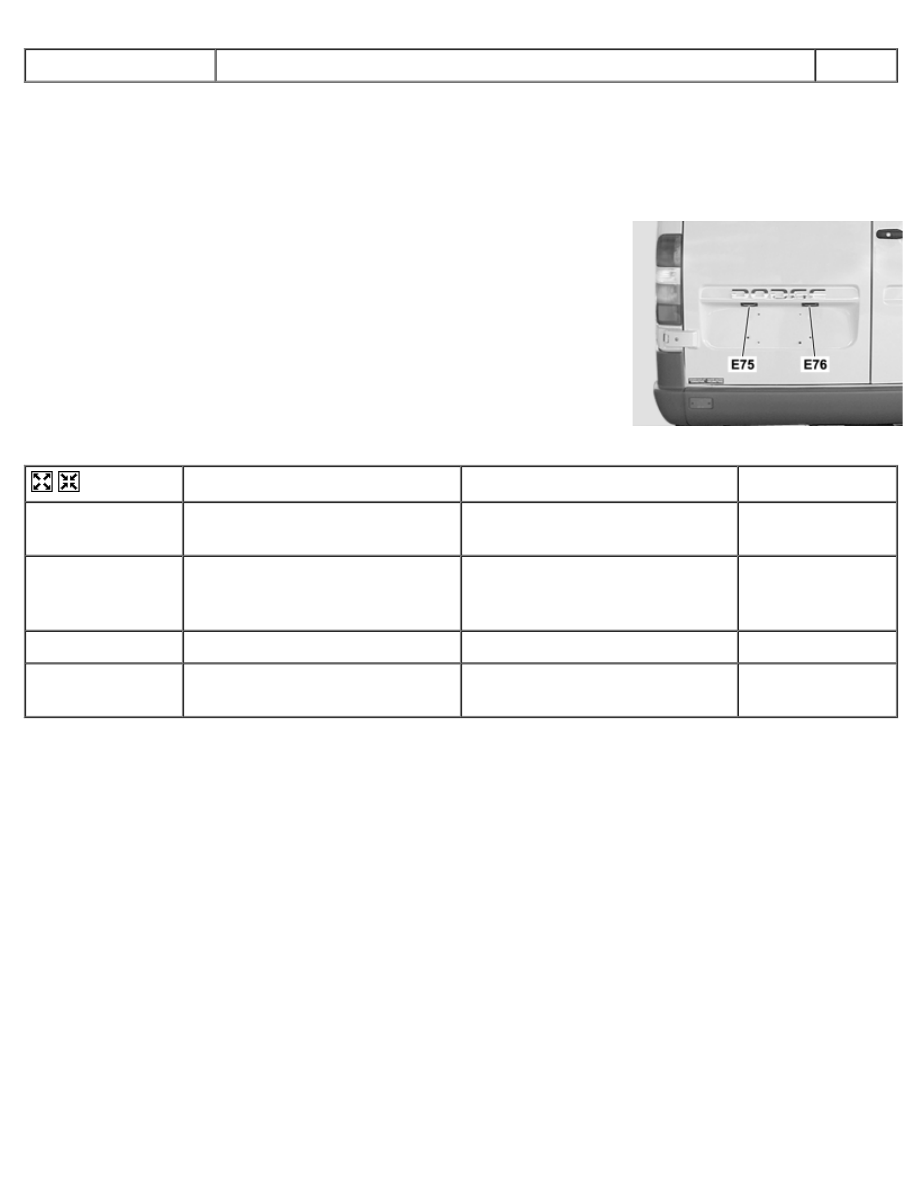

Remove/install license plate lamps

12.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

E75 License plate illumination
E76 License plate illumination







D82.10-1111-01



Remove/Install





1

Unclip license-plate illuminations
(E75, E76)





2

Detach electric couplings from
license plate illuminations (E75,
E76)





3

Install in the reverse order





4

Perform function check of license
plate illuminations (E75, E76)





AR82.10-D-5375A

Remove/install center high-mounted stop lamp

1.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





In raised roof

1 High roof
2 Bolts
3 Electrical connectors

E12 Additional stop lamp









D82.10-1109-01

D82.10-1110-01



Remove/Install





Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform works on or in the area
of the vehicle roof only on
suitable auxiliary implements
(ladders, scaffolding, assembly
platforms). Secure working area
adequately.

AS65.00-Z-0002-
01B

1

Unscrew bolts (2)





2

Remove additional stop lamp
(E12)

 Installation: Observe routing

of electrical line behind additional
stop lamp (E12).



3

Disconnect electrical couplings
(3)





4

Install in the reverse order





5

Perform a function test





AR82.20-D-1010A

Remove/install interior light switch

26.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





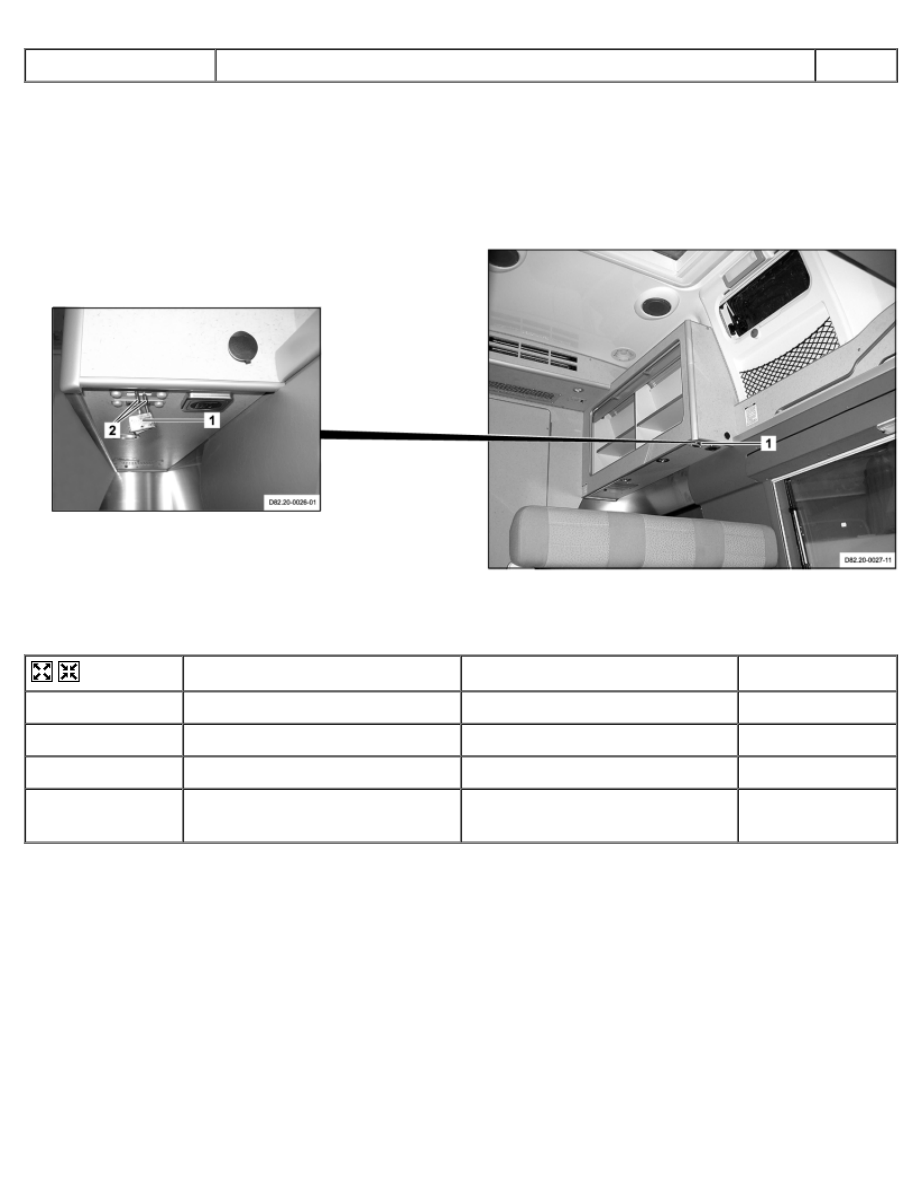

interior light switch in longitudinal wall cupboard

D82.20-0028-08

1 Switches



2 Electrical connectors



Remove/Install





1

Unclip switch (1)





2

Unplug electrical connectors (2)





3

Install in the reverse order





4

Perform function test of switch
(1)





AR82.20-D-1010AB

Remove/install interior light switch

26.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





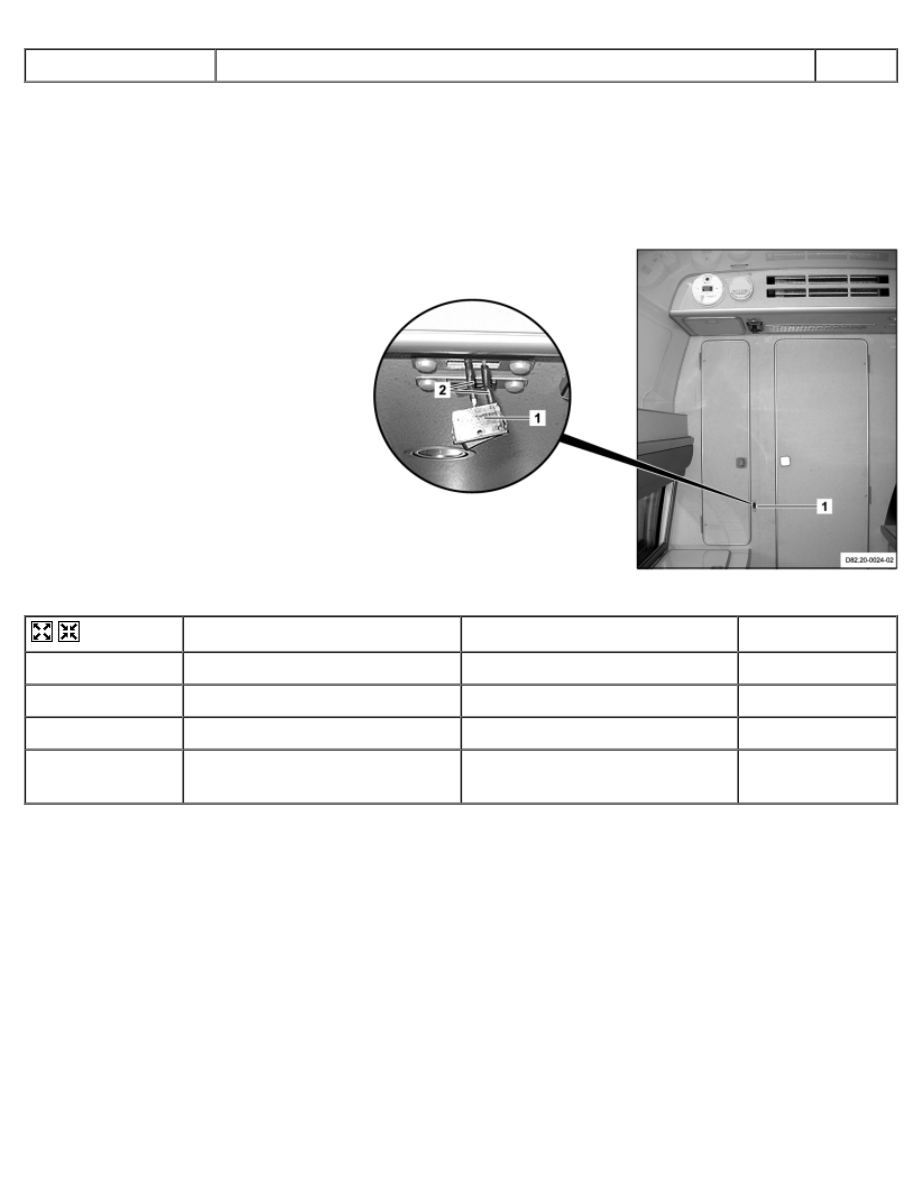

interior light switch for wet cell

1 Switches
2 Electrical connectors







D82.20-0025-05



Remove/Install





1

Unclip switch (1)





2

Unplug electrical connectors (2)





3

Install in the reverse order





4

Perform function test of switch
(1)
