Регулировка задней подвески снегохода «Тайга»

Регулировка задней подвески снегохода «Тайга»

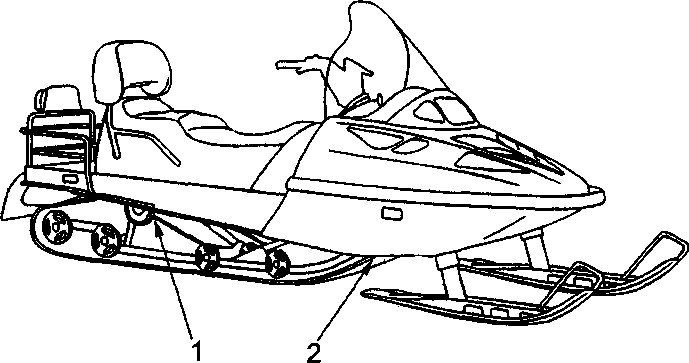

Выбор оптимальной регулировки задней подвески зависит от перевозимого груза, массы водителя, личных предпочтений, скорости движения и состояния трассы. Для индивидуальной настройки подвески следует поочередно отрегулировать задние пружины и ленточный ограничитель (рисунок 27). Каждый шаг настройки подвески необходимо проверить тестовым пробегом на снегоходе. Для того, чтобы получать в различных заездах сравнимые результаты, необходимо проводить все пробные заезды в идентичных условиях: трасса, состояние снежного покрова, скорость движения, положение водителя на сиденьи должны быть одинаковыми.

1. Задние пружины, влияющие на плавность хода

2. Ленточный ограничитель, передающий нагрузку от веса снегохода

Задние пружины должны быть отрегулированы так, чтобы при посадке водителя и пассажира задняя часть снегохода опустилась на 50...70 мм по сравнению с порожним состоянием снегохода. Для регулировки поверните эксцентрики задних пружин так, чтобы увеличить или уменьшить упругость пружин.

Всегда поворачивайте эксцентрик с левой стороны снегохода по часовой стрелке, а эксцентрик с правой стороны - против часовой стрелки. Оба эксцентрика должны быть установлены в одинаковое положение. После регулировки задних пружин восстановите номинальное натяжение гусеничной ленты.

Для проверки регулировки ленточного ограничителя, двигаясь на малой скорости, резко до упора нажмите на рычаг газа для ускорения снегохода. Обратите внимание на управляемость снегохода в процессе разгона. В зависимости от результатов пробного заезда, отрегулируйте соответствующим образом положение ленточного ограничителя. На неподвижном снегоходе без нагрузки ленточный ограничитель должен иметь слабину 12 мм.

Чем больше длина ограничителя, тем больший вес приходится на гусеницу, увеличивая силу сцепления. Чем меньше длина ограничителя, тем меньший вес приходится на гусеницу, что обеспечивает более эффективное управление.

Для регулировки положения ленточного ограничителя необходимо сжать передние пружины, отвернуть самоконтрящуюся гайку на кронштейне ленточного ограничителя, переставить болт с ремнем в соответствующие отверстия кронштейна и снова затянуть гайку. Если уси-

лия на руле слишком велики (лыжи перегружены), переставьте болт в нижнее положение; если лыжи приподняты над опорной поверхностью - в верхнее положение.

После изменения положения ленточного ограничителя необходимо отрегулировать натяжение гусеничной ленты.

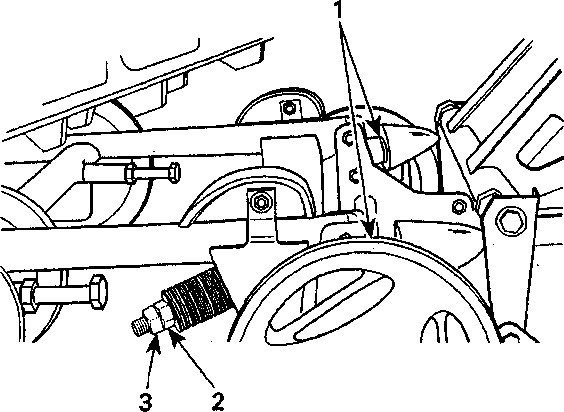

Ход подвески может быть отрегулирован в соответствии с нагрузкой на снегоход и состоянием снежного покрова (рисунок 28).

Для улучшения проходимости снегохода по глубокому снегу отпустите контргайку и затяните регулировочную гайку до контакта с тарельчатыми пружинами. Затем дополнительно затяните регулировочную гайку, повернув ее на 3/4 оборота. После регулировки окончательно затяните контргайку. Регулировка на обоих бортах снегохода должна быть одинакова.

Если снегоход эксплуатируется на укатанных снежных трассах с различной нагрузкой и с прицепом, отпустите контргайку и затяните регулировочную гайку до контакта с шайбами. Затем дополнительно затяните регулировочную гайку, повернув ее на 3 полных оборота. Этим обеспечивается максимальный предварительный натяг. После регулировки плотно затяните контргайку. Регулировка на обоих бортах снегохода должна быть одинакова.

Ограничитель хода подвески также имеет возможность регулировки (рисунок 28).

Если снегоход эксплуатируется на глубоком снежном покрове, резиновые буферы рекомендуется демонтировать.

При эксплуатации снегохода на укатанных снежных трассах (с пассажиром и/или грузом) установите под каждый резиновый буфер по одной шайбе.

При эксплуатации снегохода на укатанных трассах с полной нагрузкой и/или с прицепом установите под каждый резиновый буфер по две шайбы.

Под резиновые буферы на правом и левом бортах снегохода необходимо всегда устанавливать одинаковое количество шайб.

Рекомендации по регулировке подвески снегохода приведены в таблице 4.

Признаки нарушения регулировки подвески

Способ устранения

Рыскание передней подвески

Проверьте параллельность лыж. Уменьшите предварительный натяг задних пружин.

Излишне большая жесткость задней подвески

Уменьшите предварительный натяг задних пружин.

Недостаточная жесткость задней подвески

Увеличьте предварительный натяг задних пружин.

Частые пробои переднего ограничителя хода задней подвески

Переставьте болт на кронштейне ленточного ограничителя в нижнее положение.

Значительное буксование гусеничного движителя при трогании снегохода с места

Переставьте болт на кронштейне ленточного ограничителя в нижнее положение. Пересядьте на заднюю часть сиденья.

Особенности движения снегохода по глубокому снегу

При движении снегохода по глубокому снежному покрову может потребоваться изменить длину ленточного ограничителя и/или переместить тело вдоль сиденья. Это влияет на наклон опорного участка гусеничного движителя. Хорошие навыки водителя в проведении разнообразных регулировок подвески и знание им свойств снежного покрова позволят оптимально настроить подвеску снегохода для движения в конкретных условиях.
