Воздушно-пенный ствол ВПС-10 автомобиля химического пенного тушения ПАХТ ЗИЛ-150

При тушении пожаров в резервуарах воздушно-механической пеной вместо удлинителя на пеноподъемник устанавливается воздушно-пенный ствол.

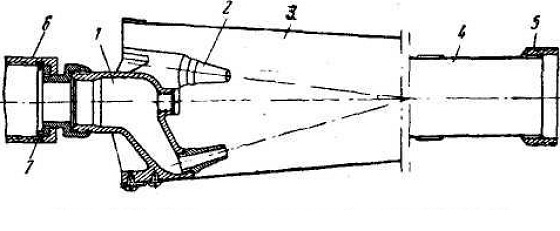

На рис, 103 показан воздушно-пенный ствол производительностью 10 м3 пены в минуту. Он состоит из головки 1, в которой установлены три насадки 2, расположенные под углом 120° одна к другой, на равном расстоянии от центра головки и под углом в 8° к оси ствола.

Рис. 103. Воздушно-пенный ствол ВПС-10.

На головке винтами укреплен ствол, состоящий из конического раструба 3 и трубы 4.

На конце трубы имеется наконечник 5 с резьбой для крепления пенослива, С помощью накидной гайки 6 воздушно-пенный ствол крепится к верхнему концу выдвижной трубы пеноподъемника через прокладку 7,

Воздушно-механическая пена представляет собой механическую смесь воздуха, воды и пенообразователя. Она образуется путем перемешивания водного раствора пенообразователя с подсасываемым воздухом.

Примешивание пенообразователя к воде и его дозировка осуществляется пенными смесителями, установленными на насосах пожарных автомобилей.

Воздушно-пенный ствол и пенный смеситель работают по принципу водоструйного насоса,

В пенном смесителе струя воды, выходящая из насадка, создает разрежение в вакуум-камере, подсасывает пенообразователь из емкости и подает его через диффузор в насос или непосредственно в рукавную линию (при работе с переносными пено-смесителями). В воздушно-пенном стволе выходящие из насадков струи воды в смеси с пенообразователем засасывают воздух, потребный для пенообразования.
