Пеногенератор ПГ-50 автомобиля химического пенного тушения
ПАХТ ЗИЛ-150
Пеногенератор ПГ-50 предназначен для смешения пеногенераторного порошка
с водой при тушении пожаров химической пеной.
Процесс образования пены происходит в рукавной линии.
Пеногенератор ПГ-50 может подавать пену по двум рукавным линиям
диаметром 77 мм- или по двум рукавным линиям диаметром. 66 мм. В
последнем случае выход пены снижается примерно на 10%.
Для того чтобы процесс образования химической пены в рукавах был вполне
достаточным, длина рукавных линий должна быть от 60 до 80 М.
При изливе химической пены на уровне земли или при
высоте до 5 м рабочее давление у пеногенераторов должно быть 6 атм.
Пеногенератор ПГ-50 может подавать пену и по одной рукавной линии
диаметром 77 мм или по одной рукавной линии 66 мм (в последнем случае
выход пены несколько снижается).

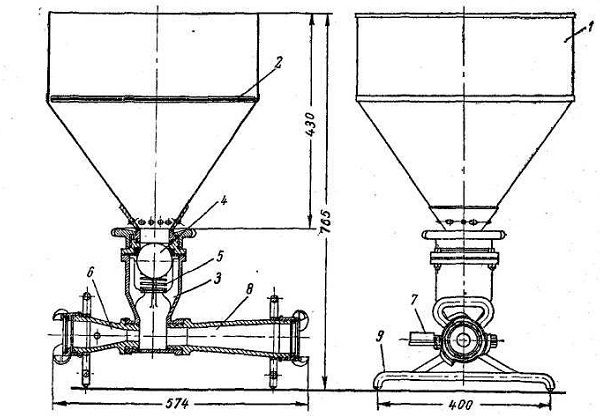

На рис. 102 показан пеногенератор ПГ-50 в собранном
виде. Он состоит из бункера 1, сетки 2, вакуум-камеры 3, клапана 4,
пружины клапана 5, водяного штуцера с соплом 6, манометра 7, диффузора 8
и подставки 9.
Пеногенератор работает по принципу водоструйного насоса.
Бункер заполняется пенопорошком. Под влиянием разрежения, создаваемого струей воды, выходящей из сопла, шаровой клапан втягивается в вакуум-камеру и открывает отверстие, через которое пенопорошок поступает из бункера в вакуум-камеру.

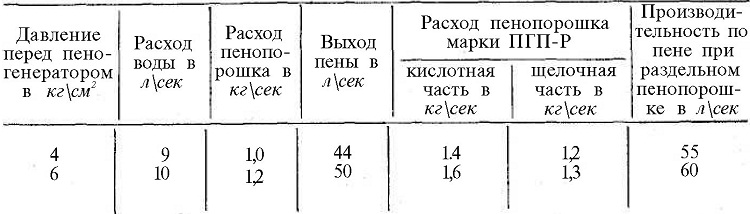

Таблица 7
Техническая характеристика пеногенератора ПГ-50
Рис 102. Пеногенератор ПГ-50
