Дополнительное электрооборудование автомобиля химического пенного тушения ПМЗ-16

В комплект дополнительного электрооборудования автомобиля ПМЗ-16 (рис. 96) входят:

прожектор поворотный 6, служащий для освещения места работы в ночное время;
фара 5, служащая сигналом, указывающим на принадлежность машины к пожарной охране;

плафоны освещения кабины команды 21, насосного отделения 19 переднего отсека 12 и боковых отсеков 14; тип плафонов ПК-2Б;

кнопка включения звукового сигнала 18, тип КУО-2- нажатием кнопки включается звуковой сигнал из кабины команды водителю автомобиля;

световой' сигнал 15) являющийся указателем момента появления воды в смотровом глазке вакуум-клапана, т. е момента заполнения водой насоса из водоема.

Включение светового сигнала при работе по забору воды из водоема производится переключателем.

Задние сигналы поворотов 17 и задний стоп-сигнал 24 установлены на заднем борту кузова

Включение плафонов освещения кузова, поворотного прожектора,. мигающей фары и сигналов поворота производится на щитке приборов кабины водителя.

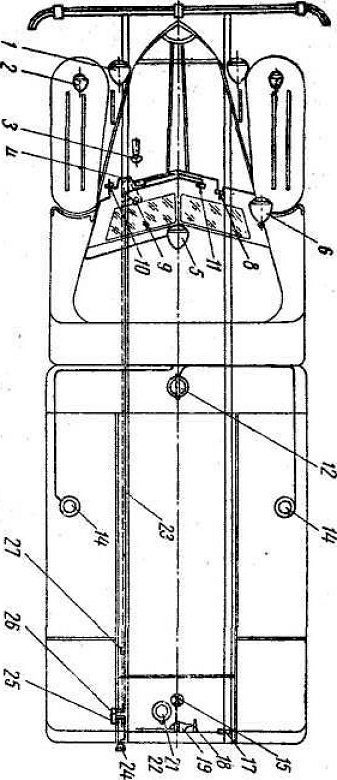

Рис. 96- Дополнительное электрооборудование:

1 — фара; 2 — подфарник, 3 — электросигнал, 4 — блок предохранителей,
5 — сигнальная фара (мигающая) . 6 — поворотный прожектор, 4 — выключатель прожектора; 9 — переключатель сигнала поворотов: 10 — выключатель сигнальной фары; 11 — выключатель плафонов,- 12 — плафон переднего отсека,- 14 — плафоны боковых отсеков; 16 — световой сигнал насоса; 17 — задний сигнал поворотов
18 — кнопка сигнала поворотов: 19 — плафон насосного отделения; 21 плафон кабины командира 22 — выключатель плафона; 23 — электропровод; 24 — задний фонарь; 25 — розетка штепсельная,- 26 и 27 — панель соединительная.
