Дополнительное охлаждение автомобиля химического пенного тушения ПМЗ-16
Дополнительное охлаждение предназначается для
охлаждения воды, выходящей из рубашки двигателя во время работы
автомобиля ПМЗ-16 на пожарах в летнее время.
Описание дополнительного охлаждения см. в главе IV.
Система выхлопа и обогрева автомобиля химического пенного тушения
ПМЗ-16
Выхлопные газы двигателя используются для
обогрева насосного отделения в зимнее время;, кроме того, они приводят в
действие газоструйный вакуум-аппарат и газовую сирену.
При работе автомобиля в летнее время отработанные газы двигателя (рис.
93) направляются по трубе 2 через газоструйный аппарат 3 и
распределительную коробку газовой сирены 4 в глушитель 9, а затем через
тройник 5 в выхлопную трубу 12 и в атмосферу. При этом выхлопная труба 6
перекрыта заглушкой 8. .
При работе в зимнее время выхлопные газы от тройника 5 и
трубы- б' поступают в батарею обогрева 10 и оттуда
через трубу 11 выбрасываются в атмосферу. При этом выхлопная труба 12
перекрыта заглушкой. 8.
Газовая сирена показана на рис. 94. Она состоит из чугунной коробки 6 с
фланцами 4. крышки 9, заслонки 5, распределителя газов 2 и резонаторов
1.
Управление сиреной осуществляется из кабины шофера специальным рычагом.
К оси заслонки крепится рычаг 7, на одном конце которого крепится
пружина 3, а другой конец соединяется тягой с рычагом управления из
кабины.

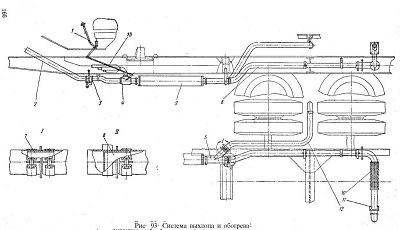

Рис. 93 Система выхлопа и обогрева

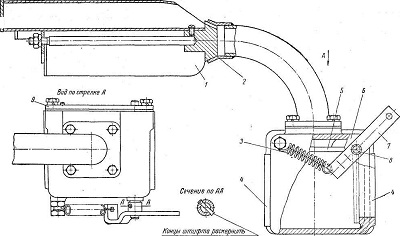

Рис: 94. Газовая сирена:
1 — резонаторы; 2 распределитель газов; 3 — пружина: 4 — фланцы 5 —
заслонка 6 — распределитегьная коробка
7 — рычаг 8 — ось заслонки 9 — крышка
