КОНТРОЛЬНО-ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА ГАЗОБАЛЛОННЫХ АВТОМОБИЛЕЙ

Двухтопливные системы питания газобаллонных автомобилей

Двухтопливные системы питания газобаллонных автомобилей состоят из электромагнитных клапанов с бензиновыми фильтрами. Электромагнитный клапан с бензиновым фильтром, устанавливаемый на автомобилях семейства ЗИЛ, показан на рис. 102.

При выключении зажигания клапан автоматически закрывается. Клапан может быть закрыт при включенном зажигании переключателем вида топлива при израсходовании топлива (положение 0). При открытом запорном элементе подача бензина осуществляется следующим образом. Бензин через штуцер 5, кольцевой зазор, фильтрующий элемент 3, запорный элемент, выходное отверстие 8 и штуцер 9 поступает в систему питания.

Электромагнитный клапан с бензиновым фильтром, устанавливаемый на автомобилях семейства ГАЗ, показан на рис. 103.

Бензин, подаваемый насосом, поступает в полость стакана-отстойника 8, часть примесей и грязи выпадает на дне стакана-отстойника 8 в виде осадка, остальная часть задерживается фильтрующим элементом.

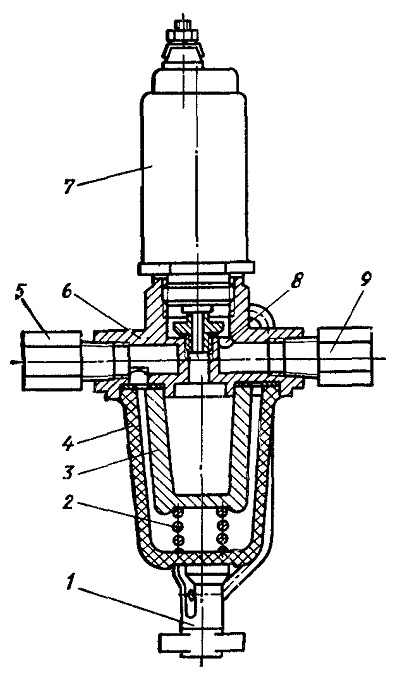

Рис. 102. Электромагнитный клапан-фильтр с бензиновым фильтром автомобилей семейства ЗИЛ:
1 — пробка; 2 — пружина; 3 — фильтрующий элемент; 4 — отстойник; 5 и 9 — штуцеры; 6 — корпус; 7 — электромагнитный клапан; 8 — выходное отверстие

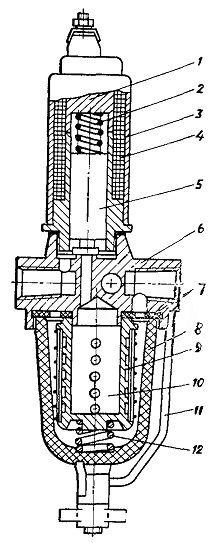

Рис. 103. Электромагнитный клапан-фильтр с бензиновым фильтром автомобилей семейства ГАЗ:
1 — сердечник; 2 и 12 — пружины; 3 — обойма; 4 — обмотка: 5 — якорь; б — корпус; 7 — прокладка; 8 — стакан-отстойник; 9 — фильтрующая сетка; 10 — корпус фильтрующего элемента; 11 — зажимное устройство
