Расходные вентили (рис. 85), устанавливаемые на грузовых автомобилях, имеют одинаковую конструкцию и предназначены для отбора газа в жидкой или газообразной фазе. Через нижний расходный вентиль отбирают жидкую фазу, а через верхний — газообразную.

Седло 2 перекрыто плоским резиновым уплотнителем 10. Канал 11 открывается и закрывается при вращении маховика 6,

обеспечивающем поступательное перемещение штока 3. Между крышкой 4 вентиля и корпусом 1 размещены мембрана 12 и упорный винт 5. Герметичность штока 3 обеспечивается уплотнителями 7.

На выпускных штуцерах газообразной и жидкой фаз устанавливают скоростные клапаны, перекрывающие газовые линии в аварийных случаях. При расходе газа, соответствующем нормальной работе двигателя, плунжер скоростного клапана 8 под действием пружины прижат к стопорному кольцу. При увеличении расхода газа в случае обрыва трубопровода скоростной поток преодолевает усилие пружины и клапан автоматически закрывает газовую линию 9. Газовая линия 9 также перекрывается при резком открытии расходных вентилей. Поэтому пуск двигателя следует начинать через 60.. .80 с после открытия вентилей. За это время давление до и после скоростного клапана 8 становится одинаковым.

Расходным вентилем газообразной фазы необходимо пользоваться только в случае пуска и прогрева холодного двигателя при низких температурах.

Расходные вентили (рис. 86), устанавливаемые на легковых автомобилях, имеют клапаны 2 и 3 соответственно газообразной и жидкой фаз, которые размещены в одном корпусе 1, прикрепленном через прокладку 6 к фланцу 5 баллона 7. Полости клапанов 2 и 3 объединены общим выходным каналом, к которому подключена трубка 4.

Клапан 3 газообразной фазы открывают в случае пуска двигателя при низких температурах, закрыв клапан 2 жидкой фазы.

После пуска двигателя необходимо открыть клапан 2, закрыв при этом клапан 3.

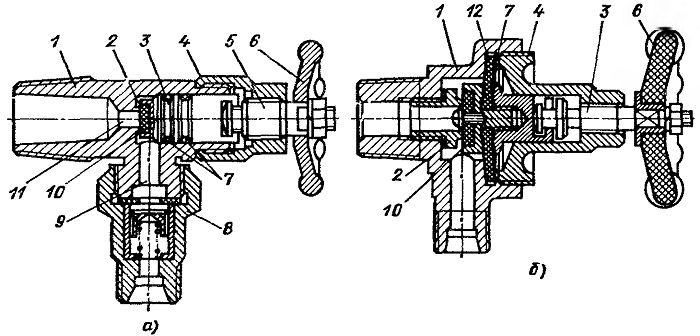

Рис. 85. Расходный вентиль для баллонов грузовых автомобилей, работающих на СНГ: а —с кольцевым уплотнителем штока; б — с мембранным

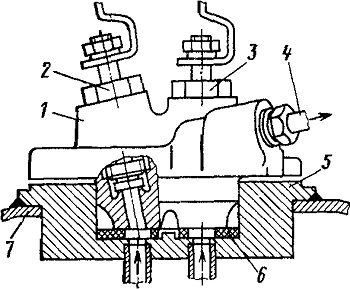

Рис. 86. Расходный вентиль для легковых автомобилей ГАЗ-24-17
