КОНТРОЛЬНО-ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА ГАЗОБАЛЛОННЫХ АВТОМОБИЛЕЙ
Электромагнитный клапан-фильтр автомобильных газовых баллонов
Применяется также электромагнитный клапан-фильтр с
магнитной сеткой (рис. 96). Клапан имеет входной 1, соединительный 4 и
выходной 6 каналы, уплотнитель 2, а также катушку 3, присоединенную к
системе зажигания. Фильтрующий элемент выполнен в виде мелкоячеистой
магнитной сетки 5. Электромагнитный клапан-фильтр перекрывает линию
подачи СНГ между газовым баллоном и испарителем газа.
Электромагнитные клапаны-фильтры, монтируемые на грузовые автомобили
семейств ЗИЛ и ГАЗ, имеют различную конструкцию.
Электромагнитный клапан с газовым фильтром, устанавливаемый на
автомобилях семейства ЗИЛ при работе их на СНГ или СПГ, изображен на
рис. 97. Газовый фильтр состоит из корпуса 1, фильтрующего элемента,
снабженного сеткой 13 и пакетом войлочных колец 14. В корпусе 1
выполнено два резьбовых отверстия, предназначенных для ввертывания
штуцеров для подачи 8 и вывода 17 газа.
Колпак 12 газового фильтра при монтаже его на корпусе 1 уплотнен
резиновым кольцом 15 и медной прокладкой, установленной на головку
стяжного болта 10. Уплотнение соединения
электромагнитного клапана 4 с корпусом 1 обеспечивается прокладкой 3.
Между войлочными кольцами 14 и колпаком 12 установлена уплотнительная
прокладка 11.
Газ подается по каналу штуцера 8, проходит через кольцевую полость 9,
войлочные кольца 14, металлическую сетку 13, канал 7, запорный элемент
6, каналы 2 и 16 и через штуцер 17.
При включении зажигания к электромагнитному клапану 4 через вывод 5
подается ток. Клапан находится в закрытом состоянии и не пропускает газ
к редуктору низкого давления. При включении зажигания для работы на газе
клапан 4 открывается и газ через фильтрующий элемент поступает к
редуктору низкого давления.
Необходимость профилактической очистки газового фильтра определяют по
давлению газа в первой ступени двухступенчатого редуктора низкого
давления. Резкое падение давления в первой ступени при переходе от
режима холостого хода к работе на нагрузочных режимах указывает на
засоренность фильтра. Электромагнитный клапан-фильтр прикреплен к
кронштейну на передней стенке кабины.

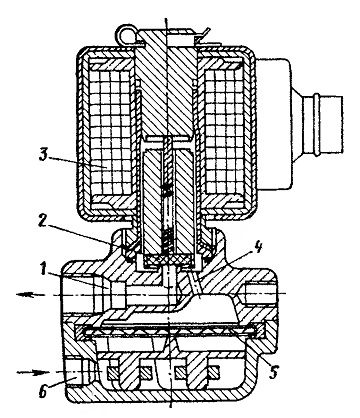

Рис. 96. Электромагнитный клапан-фильтр с магнитной сеткой

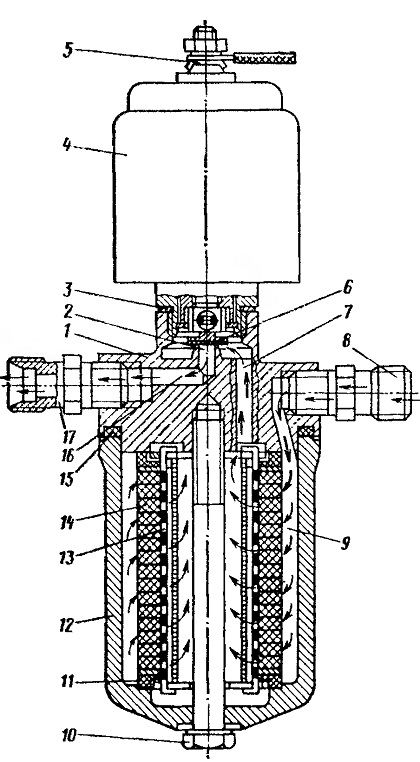

Рис. 97. Электромагнитный клапан с газовым фильтром для автомобилей семейства ЗИЛ
