На тракторе установлено заднее навесное устройство НУ-3 (рисунок 66) рычажно-шарнирного четырехзвенного типа, состоящее из двух подъемных рычагов 3 и 29, двух нижних тяг 15 и 20, двух раскосов 13 и 21, верхней тяги 30, нижней оси 22 и двух цепей растяжек 19.

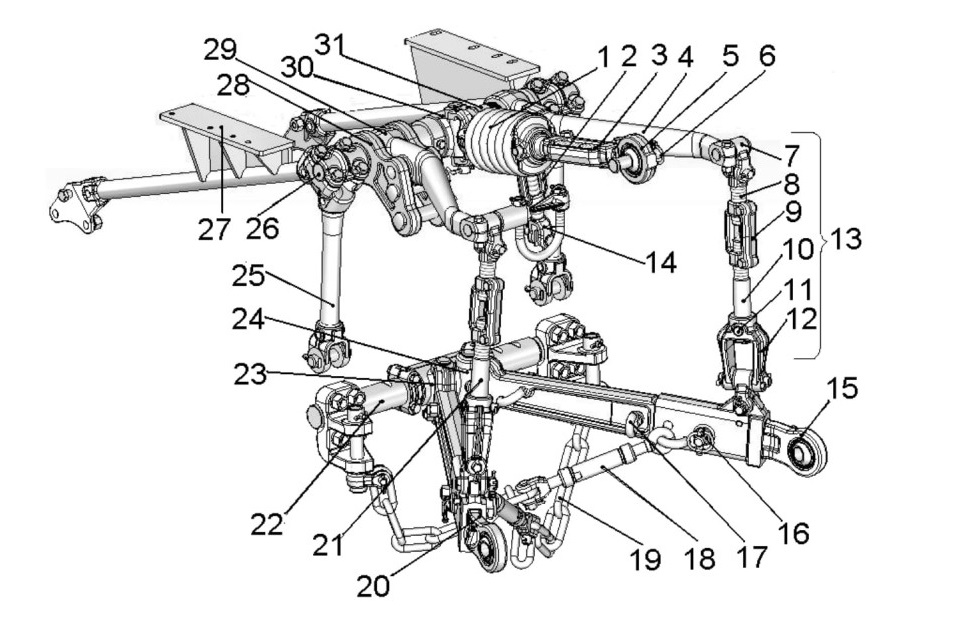

Рисунок 66 - Заднее навесное устройство:
I - пружина амортизатора верхней тяги; 2 - стяжка; 3 - муфта регулировочная верхней тяги; 4 - рычаг подъемный правый; 5 - головка верхней тяги; 6 - палец; 7 - серьга раскоса; 8 - винт верхний раскоса; 9 - муфта регулировочная раскоса; 10 - винт нижний раскоса;
II - палец; 12 - вилка раскоса; 13 - раскос правый; 14 - вилка;
15 - тяга нижняя правая; 16 - стремянка; 17 - рым-болт; 18 - муфта регулировочная; 19 - цепь растяжки; 20 - тяга нижняя левая; 21 - раскос левый; 22 - ось нижняя; 23 - упор; 24 - головка центральная нижних тяг; 25 - стойка; 26 - ось верхняя; 27 — кронштейн под установку платформы топливного и масляного баков; 28 - рычаг штока; 29 - рычаг подъемный левый; 30 - тяга верхняя (центральная); 31 - вал рычагов

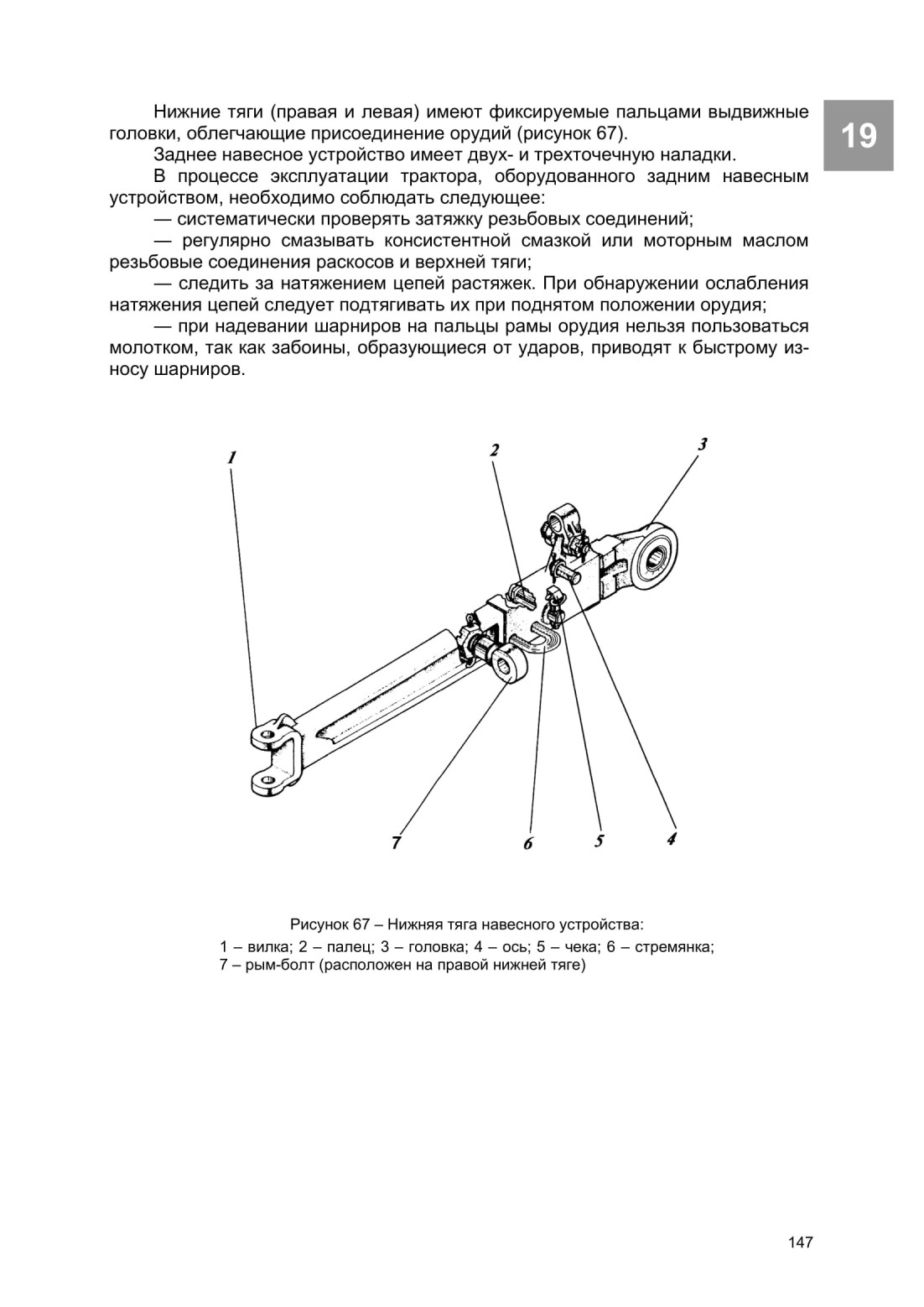

РАЗДЕЛ 20

Трактор Агромаш-90ТГ. ТЯГОВО-СЦЕПНОЕ УСТРОЙСТВО

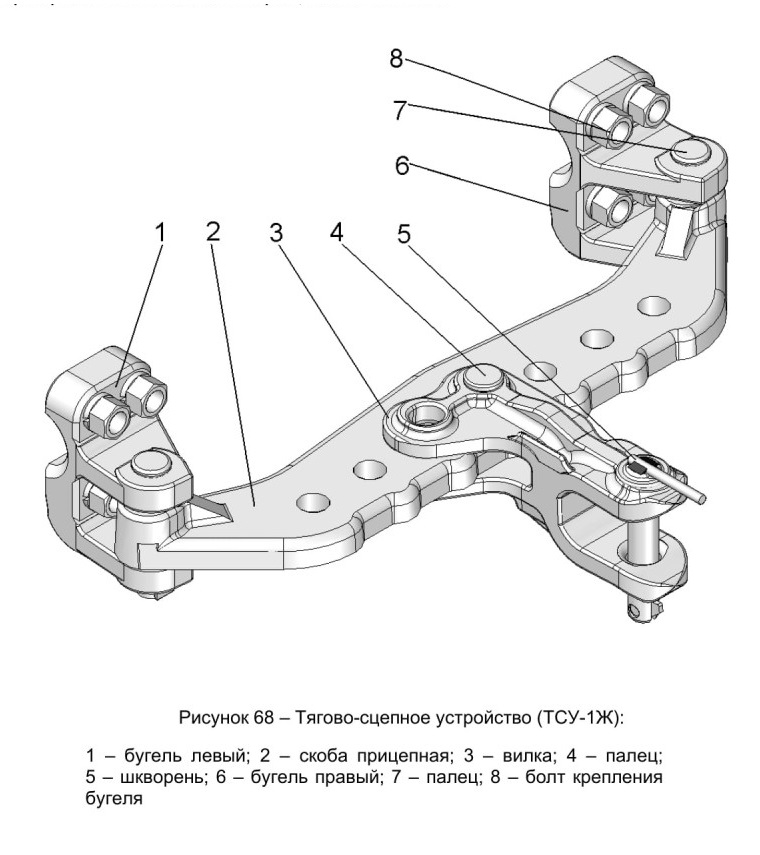

Тягово-сцепное устройство ТСУ-1-Ж (рисунок 68) предназначено для присоединения к трактору прицепных сельхозмашин. Оно состоит из бугелей, прицепной скобы и тяговой вилки со шкворнем.

Тяговая вилка может быть соединена с прицепной скобой шарнирно, одним пальцем, или жестко, двумя пальцами (дополнительный палец можно приобрести в специализированных сервисных центрах).

Жесткая установка при помощи двух пальцев предусматривается только при работе тракторов с орудиями, использующими привод от ВОМ. Во всех остальных случаях работа с прицепными орудиями должна производиться при шарнирной связи вилки с прицепной скобой.
