РАЗДЕЛ 13

Трактор Агромаш-90ТГ. СИДЕНЬЯ

Сиденье вспомогательного рабочего крепится к задней стенке кабины и может откидываться назад.

Сиденье оператора имеет подвеску с упругим элементом, гидравлический амортизатор для гашения колебаний, мягкие подушки посадочного места и спинки, подлокотники.

Для удобства управления трактором сиденье регулируется по массе оператора, по высоте, в продольном направлении; регулируется также наклон спинки сиденья.

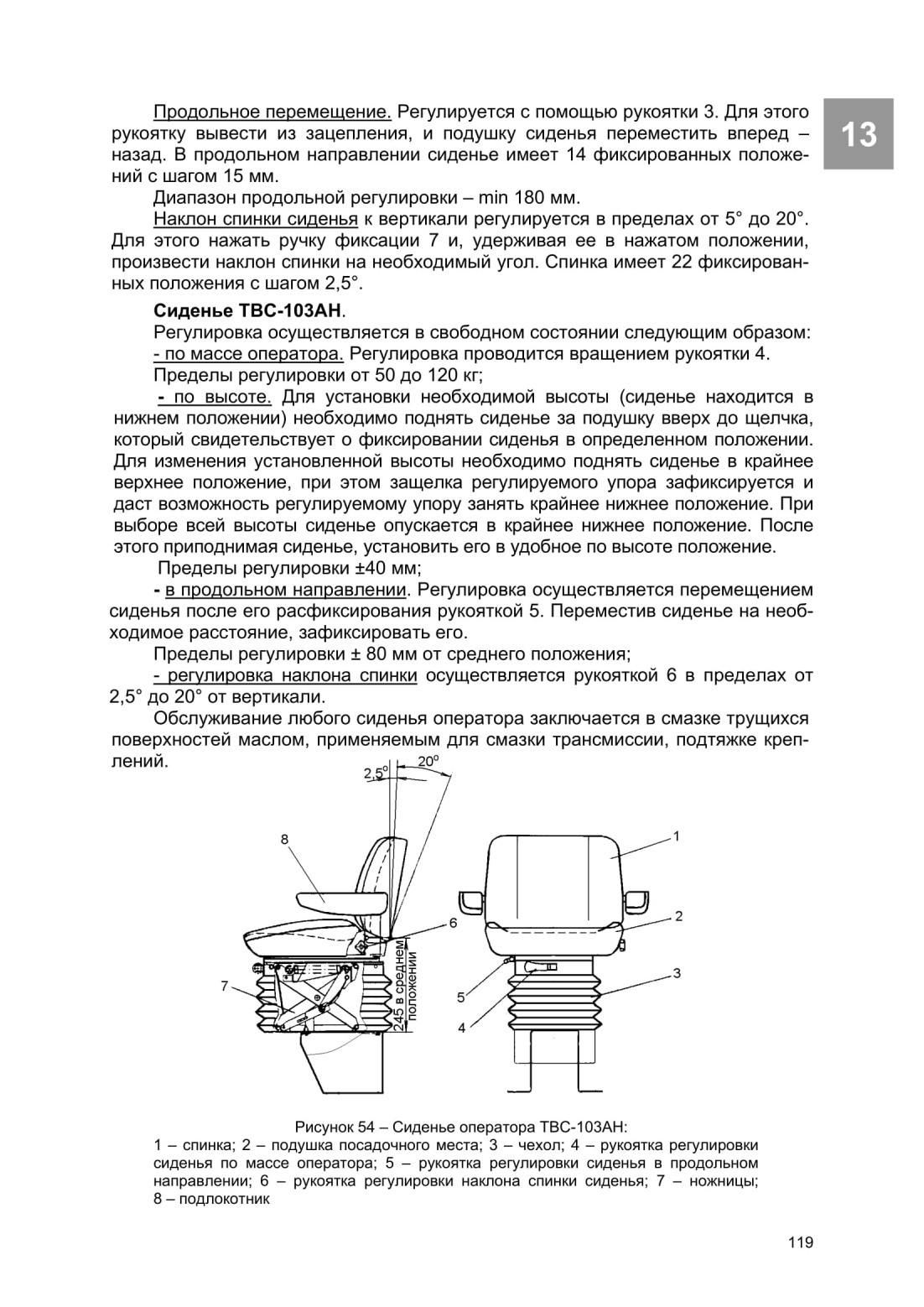

На тракторе могут быть установлены сиденья оператора 2001CA/SM80X или ТВС-103А.

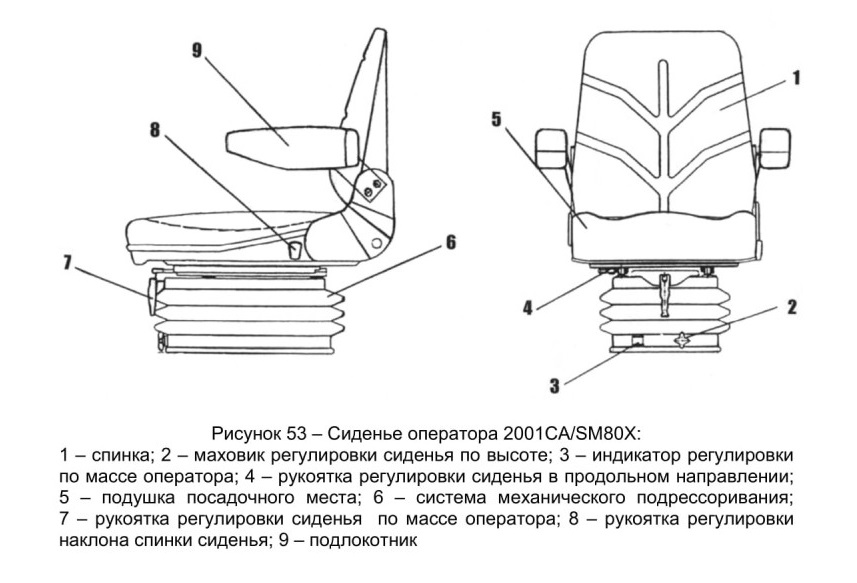

Сиденье 2001CA/SM80X (рисунок 53).

Регулировка осуществляется в свободном состоянии следующим образом:

По массе оператора. Регулировка производится бесступенчатым способом рукояткой 6.

Вращением рукоятки 6 по часовой стрелке жесткость подвески увеличивать, против часовой стрелки - уменьшается. Диапазон регулировки от 40 до 130 кг;

По высоте. Регулировка производится маховиком 2. Максимальная жесткость механизма подрессоривания достигается вращением маховика 2 до упора по направлению знака «+»; минимальная - до упора по направлению знака «-».

Диапазон регулировки по высоте - 85 мм от нижнего положения.

Трактор Агромаш-90ТГ. ВЕНТИЛЯЦИЯ КАБИНЫ

Для создания нормальных температурных условий в кабине трактора предусмотрена естественная и принудительная вентиляция.

Естественная вентиляция обеспечивается открытием форточек и люка на крыше кабины.

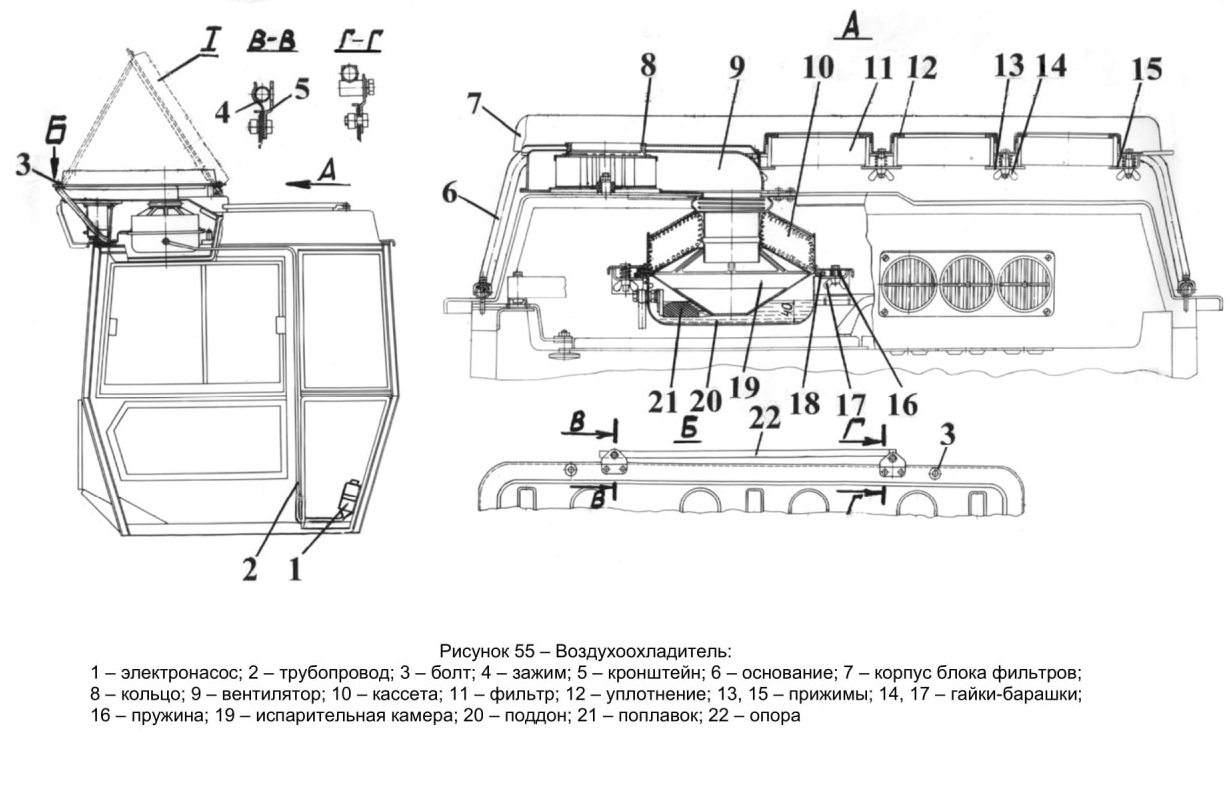

Принудительная вентиляция осуществляется вентилятором или воздухоохладителем (рисунок 55).

При установке на крыше кабины центробежного вентилятора в кабину подается предварительно очищенный воздух. Очистка подаваемого в кабину воздуха осуществляется бумажными фильтрами, расположенными на крыше кабины.

Вентилятор имеет одну скорость вращения.

Блок фильтров состоит из основания, корпуса и трех бумажных фильтров.

При установке воздухоочистительной установки в кабину подается воздух, очищенный от пыли, увлажненный и охлажденный.

Принцип действия воздухоохладителя заключается в следующем.

Очищенный с помощью бумажных фильтров воздух центробежным вентилятором подается в испарительную камеру, где происходит его охлаждение за счет испарения воды, находящейся в поддоне.

Восполнение испарившейся воды производится электронасосом.

Используется воздухоохладитель в пыльных и жарких условиях эксплуатации при закрытом люке в крыше кабины.

ЗАПРЕЩАЕТСЯ работа воздухоохладителя с открытыми дверями, люком и форточкой.

Включение воздухоохладителя производится переводом тумблера, расположенного на потолке кабины, в положение «ВЕНТИЛЯТОР».

Включать насос разрешается только при заполненных водой баках воздухоохладителя. Заполнение поддона воздухоохладителя водой производится нажатием кнопки «ПОДКАЧКА ВОДЫ» на щитке приборов.

Для поддержания ВОУ в рабочем состоянии необходимо периодически 1 раз в час включать кнопку «ПОДКАЧКА ВОДЫ» на 15-20 с.

В нежарких условиях при отсутствии необходимости в охлаждении подаваемого в кабину воздуха достаточно включить вентилятор. В этом случае в кабину будет подаваться наружный, очищенный от пыли, воздух.

Блок фильтров и центробежный вентилятор воздухоохладителя установлены на крыше кабины, а испарительная камера - между наружной и внутренней крышами, баки для воды установлены слева и справа на боковых стенках задней части кабины, откуда вода подается в испарительную камеру электронасосом.

Испарительная камера 19 состоит из кассеты 10, поддона 20 с поплавковым устройством 21.

Нормальный уровень воды в поддоне - 40 мм от дна. Уровень воды регулируется запорным поплавком и отводом лишней воды через трубку слива. Вода в поддон подается электрическим насосом 1 по трубопроводу 2.

Баки воздухоохладителя заполняются чистой водой (36 л) через заливные горловины, расположенные снаружи кабины.

На потолке кабины расположены две панели с воздухораспределителями, поворачивая которые, можно изменять направление потока подаваемого в кабину очищенного и охлажденного воздуха.



14.1 УХОД ЗА ВОЗДУХООХЛАДИТЕЛЕМ



Уход за воздухоохладителем состоит в доливе воды в баки (при температуре окружающего воздуха свыше 25°С - долив один раз в смену, в остальное время - по необходимости) и очистка фильтров при СТО-ВЛ, а при высокой запыленности (ориентировочно - с мая по август) - дополнительно через каждые 500 моточасов. Для демонтажа фильтров необходимо отвернуть два болта 3, поднять блок фильтров, который повернется вокруг горизонтальной трубы основания 6, и установить его в наклонном положении на опору 22, выведя ее из зажима 4 (поднятое положение фильтров показано на рисунке 55).

Демонтировать фильтры, ослабив гайки-барашки 14 подпружиненных прижимов 13, 15 и повернув их на 90°.

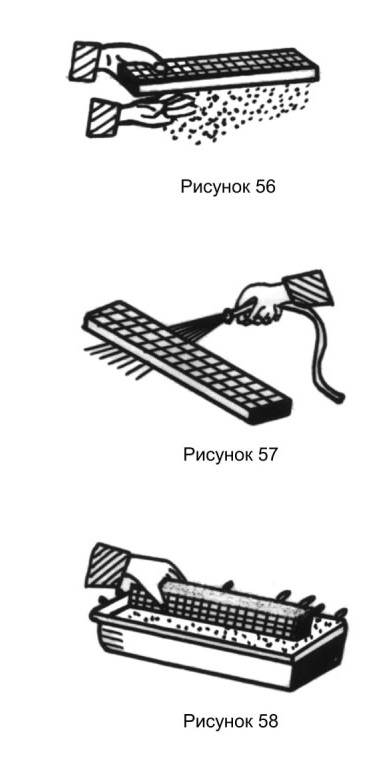

Уплотнение 13 с фильтров снять и использовать при установке очищенных фильтров. Снятые с трактора фильтры очистить, как указано на рисунках 56, 57, 58.

Взять фильтр рукой так, чтобы чистая сторона находилась сверху. Очистку произвести рукой легким постукиванием по запыленной стороне.

Направить сжатый воздух под давлением 2-3 кгс/см под углом к чистой поверхности фильтра.

Опустить фильтр в моющий раствор на 2 часа. Прополоскать дочиста, промыть в чистой воде, а затем просушить.

При установке очищенных фильтров стрелки направления потока воздуха на табличке должны быть направлены вверх.

После установки фильтров с уплотнениями 13 обратите внимание на надежность затяжки болтов 3, гаек-барашков 15 и на целостность уплотнительного кольца 8. По окончании летнего сезона работ необходимо слить воду из баков, промыть кассету и поддон испарительной камеры.

Слив воды из баков осуществляется через штуцер, расположенный на полу в задней части кабины, слева по ходу

Трактор Агромаш-90ТГ. ОБОГРЕВ КАБИНЫ

Обогрев кабины на тракторе производится отопителем, который подключен непосредственно к системе охлаждения дизеля.

В летний период отопитель отключить от системы охлаждения. Для этого закрыть кран на питающей трубе отопителя.

Для подключения отопителя кабины к системе охлаждения дизеля необходимо открыть кран.

Перед подключением промыть радиатор отопителя чистой водой под давлением 0,05 МПа (0,5 кгс/см ) в течение 2-5 мин.

Л ВНИМАНИЕ! Тракторы отправляются с завода с отопителем кабины, подключенным к системе охлаждения дизеля.
