РАЗДЕЛ 12

Трактор Агромаш-90ТГ. КАБИНА

На тракторе устанавливается герметизированная шумо- и виброизолированная одноместная кабина с дополнительным сиденьем для вспомогательного рабочего. Она обеспечивает нормальные условия труда оператора при работе трактора в различных климатических условиях и выполнения всех требований Системы стандартов безопасности труда (ССБТ) по российским и международным стандартам.

Кабина состоит из корпуса, изготовленного из балок прямоугольного профиля, крыши, двух дверей и платформы. Кабина крепится по периметру к

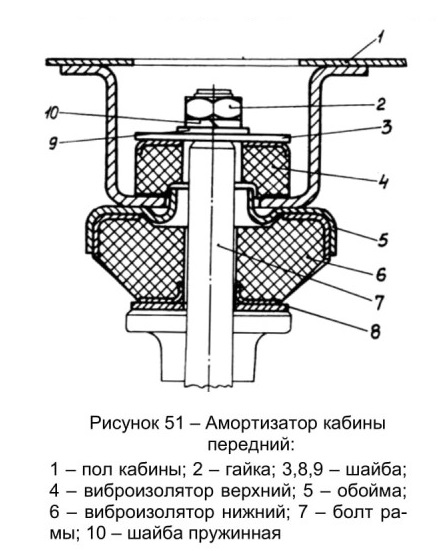

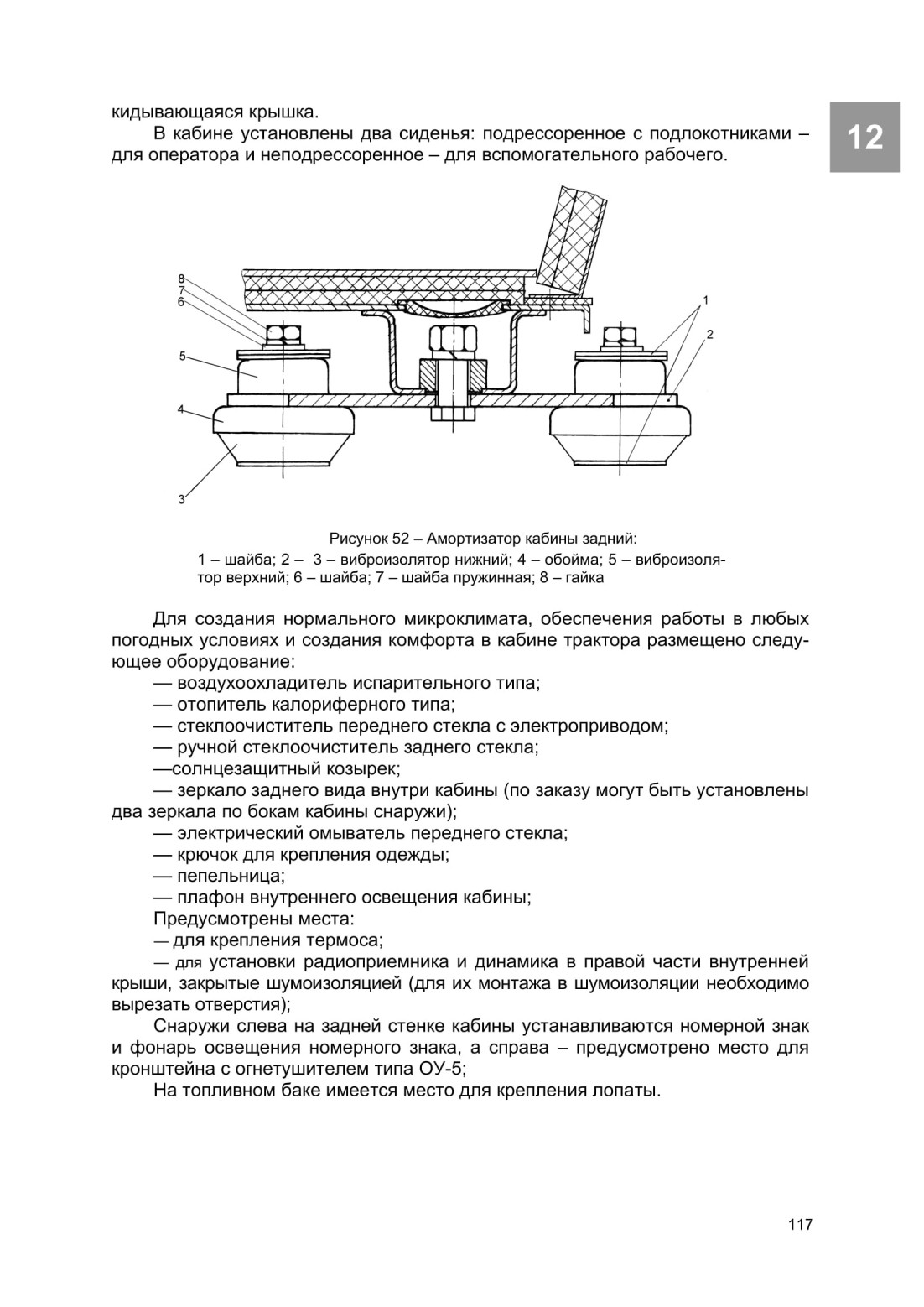

платформе через резиновые прокладки болтами. Платформа с кабиной устанавливается на раме трактора на шести резиновых амортизаторах (рисунок 51 и рисунок 52). Двери кабины крепятся к балкам каркаса кабины на петлях и имеют регулировки положений: по вертикали - за счет резьбовых осей петель и по горизонтали - по овальным отверстиям в петлях.

Положение дверей в проеме фиксируется клиньями с регулировочными прокладками. Регулировка положения дверей необходима для обеспечения надежной работы замков. Дверь в закрытом положении должна опираться нижним клином в порог, между верхним клином и проемом должен оставаться минимальный зазор, необходимый для свободного закрывания двери. Ротор замка не должен ложиться на верхнюю поверхность штыря, с которым он входит в зацепление.

При закрывании дверей, правильно расположенных в проеме, замок легко защелкивается. Если перевести фиксатор замка в положение «Закрыто», ротор замка стопорится и исключает возможность открывания дверей снаружи и изнутри кабины.

Если перемещением дверей в проеме невозможно добиться надежной работы замков, необходимо переместить в нужном направлении кронштейн со штырем (ход 2,5 мм во всех направлениях). Двери кабины оборудованы фиксаторами, надежными замками, запирающимися индивидуальным ключом.

Кабина максимально остеклена безопасными теплопоглощающими стеклами с резиновым уплотнителем специального профиля с распорным шнуром (передние и задние стекла представляют собой герметизированные стеклопакеты).

Кабина внутри шумо-, теплоизолирована специальным пористым материалом.

Крыша кабины состоит из двух частей: внутренней и наружной. В передней части крыши в пространстве между внутренним и наружным листами размещается воздухоохладительная установка. Для ее обслуживания имеется от-
