3.3.2 Регулировка наружных зеркал заднего вида - трактор MT600C

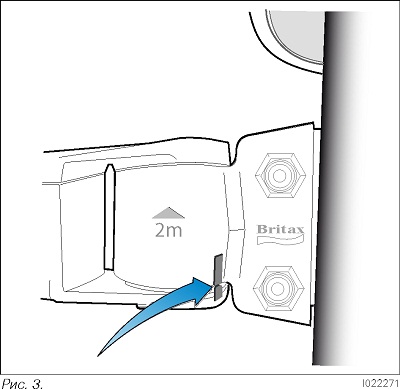

Установка кронштейнов

Кронштейны крепления зеркал заднего вида установлены на петлях. Их необходимо установить в положение, необходимое для повседневной эксплуатации трактора.

1. Сдвиньте кронштейн на петлях так, чтобы отметка совпала с отметкой на неподвижной части.

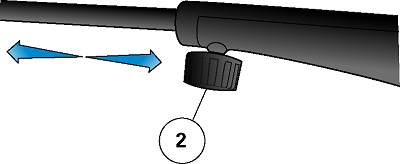

Регулировка удлинения кронштейна (в зависимости от модели)

Длину кронштейнов зеркал заднего вида можно отрегулировать, чтобы улучшить задний обзор в зависимости от размера навесного оборудования, установленного на тракторе.

1. Ослабьте колесико с насечкой (2) и сдвиньте удлинение в нужном направлении.

2. Снова затяните колесико с насечкой, чтобы зафиксировать удлинение кронштейна.

рис 4

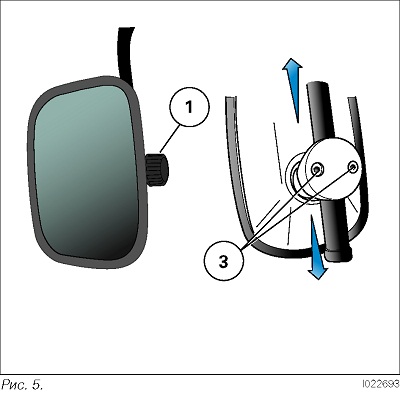

Регулировка высоты зеркал заднего вида (в зависимости от модели)

1. Ослабьте колесико с насечкой (1) или винты

(3), чтобы сдвинуть зеркало заднего вида.

2. Снова затяните колесико с насечкой или винты, чтобы зафиксировать зеркало заднего вида.

Ручная регулировка зеркала заднего вида

Это действие доступно только для зеркал без электрической регулировки.

ПРИМЕЧАНИЕ: В зависимости от модели для регулировки может потребоваться ослабить колесико с насечкой (1).

1. Поверните зеркало обеими руками в нужном направлении.
