Автоматическая система кондиционирования

Автоматическая система кондиционирования - трактор MT600C

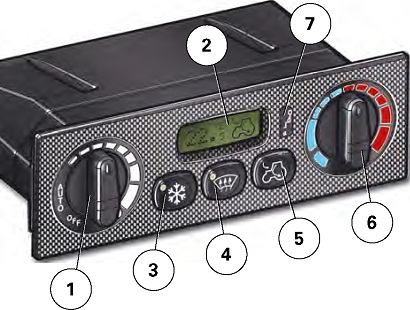

(1) Ручное / автоматическое управление вентилятором

(2) Цифровой вентилятор (LCD)

(3) Кнопка включения/выключения компрессора

(4) Кнопка режима размораживания стекол

(5) Кнопка рециркуляции воздуха

(6) Рукоятка регулировки температуры

(7) Переключатель включения / выключения левого вентилятора
Использование главного вентилятора Система кондиционирования выполняет автоматическую регулировку температуры воздуха внутри кабины за счет регулировки температуры воздуха, поступающего из вентиляционных отверстий, частоты вращения вентилятора, рециркуляции воздуха и работы компрессора.

На дисплее отображаются надписи "HI" и" LO", а также изображение трактора, обозначающее рециркуляцию.
Использование левого вентилятора (зависит от страны-импортера)

При нажатии переключателя ((7)) происходит включение только левого вентилятора. Загорается оранжевый индикатор.

Порядок действий по регулировке температуры совпадает с порядком действий по регулировке температуры воздуха, подаваемого главным вентилятором.
Работа при выключенном двигателе При запуске двигателя все настройки, выполненные вручную, сохраняются в памяти и используются при последующих запусках двигателя (за исключением функции размораживания).
Предварительная настройка температуры в кабине

Выполните предварительную настройку температуры при помощи рукоятки (6). Выбранное значение отображается на ЖК-дисплее (2).

Рис. 28.

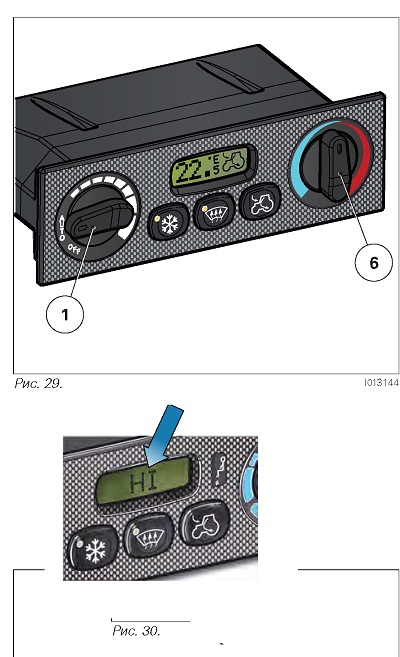

Переключение отображения параметром в градусах Цельсия или градусах Фаренгейта Выключите зажигание.
Установите переключатель вентилятора (1) в положение ВЫКЛ (OFF).
Установите рукоятку регулировки температуры (6) в положение максимального обогрева (красная зона).

4. Включите зажигание и в течение 5 секунд одновременно нажмите кнопку режима размораживания (4) и кнопку рециркуляции (5).

5. На ЖК-дисплее появится символ единиц измерения температуры (°C или °F).

В случае неисправности или ошибки отображается символ "E". Обратитесь к дилеру для выяснения причин неисправности.

6. Поверните рукоятку управления вентилятором (1) в положение AUTO (АВТО).

7. Поверните рукоятку ((6)), чтобы отрегулировать температуру и подтвердить выбор единиц измерения.

Примечание: В случае неисправности или ошибки отображается символ "E". Обратитесь к дилеру для выяснения причин неисправности.

Максимальная температура Для получения максимальной температуры установите температуру в кабине выше 28 °C.

- Система кондиционирования должна быть включена (горит индикатор A/C)

- На ЖК-дисплее будет отображена надпись ""HI"".

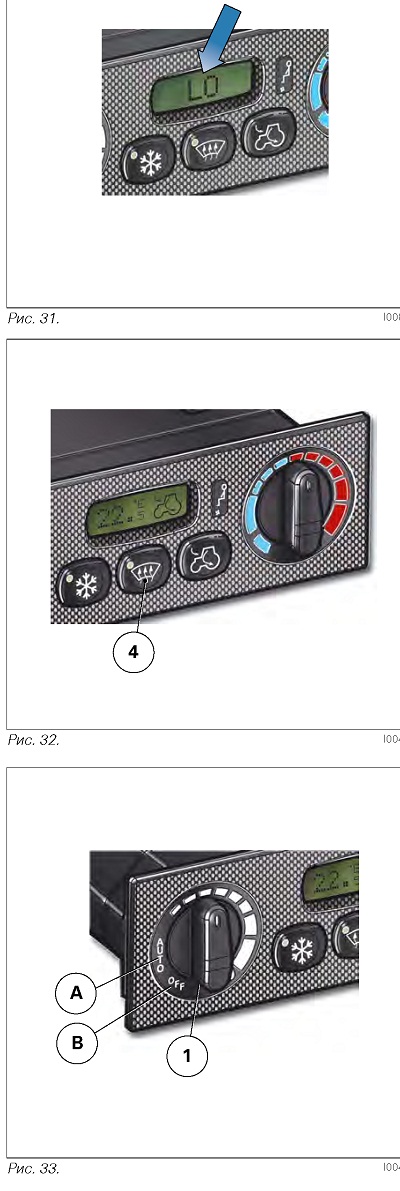

Минимальная температура Для достижения минимальной температуры установите температуру в кабине ниже 18 °C.

— Включится компрессор (горит индикатор A/C).

— На ЖК-дисплее будет отображена надпись ""LO"".
3
Функция размораживания Примечание: Все регулируемые вентиляционные отверстия на потолке должны быть закрыты, чтобы обеспечить полное размораживание ветрового стекла и боковых стекол см. §3.1.13, страница 72

Для включения функции размораживания нажмите кнопку режима размораживания ((4)). Загорится соответствующий индикатор. Если компрессор включен (горит индикатор системы кондиционирования воздуха), на ЖК-дисплей выводится ""HI"".

Для отключения размораживания и возврата к предыдущему режиму повторно нажмите кнопку размораживания (индикатор ((4)) погаснет). В противном случае через 3 минуты произойдет автоматическое отключение функции размораживания.

Регулировка подачи воздуха Если рукоятка управления вентилятором (1) находится в положении автоматической работы

(А), регулировка подачи воздуха выполняется автоматически. Изменение подачи воздуха происходит постепенно.

Существует возможность изменения подачи воздуха, выбранной автоматически. Для этого установите рукоятку в другое положение. Произойдет немедленное изменение подачи воздуха.

Регулировка подачи воздуха происходит автоматически в соответствии с интенсивностью солнечного излучения,если выбранная температура ниже температуры наружного воздуха. ЖК-дисплей при этом мигает.

Регулировка подачи воздуха может выполняться для поддержания температуры в кабине на предварительно заданном уровне.

Отключение автоматической регулировки Установите кнопку вентилятора (1) в положение ВЫКЛ (OFF) ((В)).

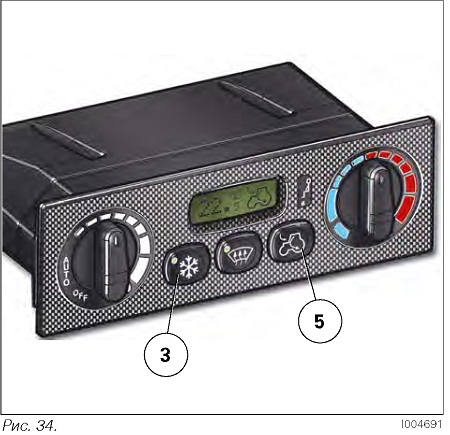

Кнопка системы кондиционирования После нажатия кнопки ((3)) на ЖК-дисплее появится изображение трактора, обозначающее режим рециркуляции воздуха.

При включении компрессора загорается соответствующий индикатор.

При включенной рециркуляции система кондиционирования работает в нормальном режиме. Для отключения используется кнопка ((3)).
Рециркуляция

Настройки в автоматическом режиме изменяются в соответствии с температурой окружающей среды.

- Если кнопка рециркуляции ((5)) нажата один раз (ВКЛ), то внутри изображения трактора на ЖК-дисплее появляется стрелка.

- Если кнопка рециркуляции ((5)) нажата второй раз (ВЫКЛ), то стрелка отображается снаружи изображения трактора.

- При третьем нажатии кнопки рециркуляции ((5)) включается автоматическое управление и в изображении трактора появляется буква (А) (автоматический режим).

- При каждом включении системы кондиционирования, если температура наружного воздуха выше заданного значения, необходимо подождать 2 минуты для стабилизации температуры перед отключением функции рециркуляции.

Примечание: При высоких температурах наружного воздуха рекомендуется использовать режим рециркуляции (рукоятка управления (1) в положении автоматического режима рис. 33).
