3.3.1 Открытие капота - трактор MT600C

ПРИМЕЧАНИЕ: Если трактор оснащен фронтальным погрузчиком, перед тем как открыть капот, неоходимо ознакомиться со следующим разделом относительно конструкции для защиты капота при опрокидывании.

Крышка капота оснащена двумя силовыми цилиндрами, которые облегчают открывание.

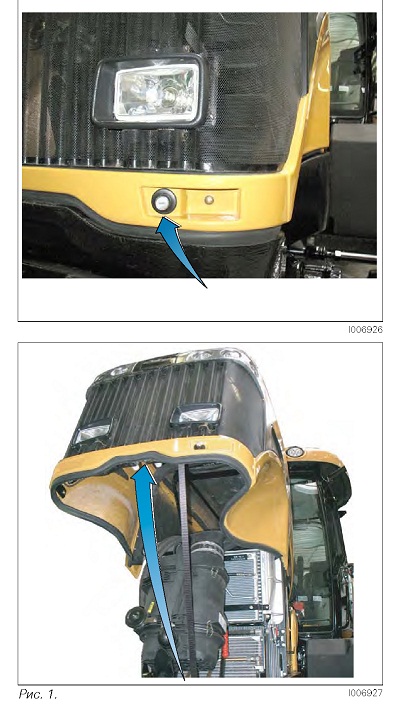

Для того чтобы открыть капот, нажмите кнопку замка рис. 1 и поднимите крышку капота. Движение крышки капота ограничивается поддерживающей скобой.

Для того чтобы полностью открыть капот, отсоедините поддерживающую скобу.
Тракторы с фронтальным погрузчиком Перед тем как открыть капот, полностью сложите переднюю конструкцию для защиты при опрокидывании (1) назад.

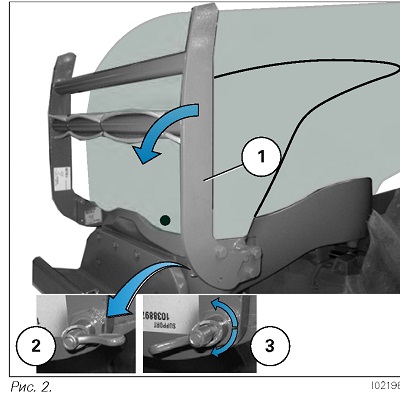

Чтобы сложить конструкцию для защиты при опрокидывании, переведите фиксатор (2) в положение (3) рис. 2 и потяните конструкцию.

Примечание: После того как капот будет закрыт и заперт, верните конструкцию для защиты при опрокидывании в исходное положение.

Чтобы вернуть ее в исходное положение, толкните ее в сторону капота и верните фиксатор 2 в положение фиксации.

Убедитесь, что фиксатор находится в правильном положении.
