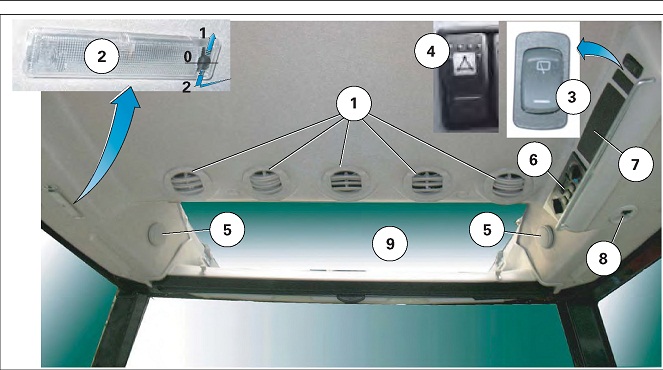

3.1.13 Верхняя консоль - трактор MT600C
Рис. 22.
|
(1) |
Регулируемые вентиляционные отверстия. |
(6) |
блок управления системой кондициониро- |
|
(2) |
Освещение кабины (см. "Освещение каби |
|
вания воздуха |
|
|
ны", страница 72) |
(7) |
Г нездо для радиоприемника. |
|
(3) |
Переключатель очистителя заднего стекла |
(8) |
Лампа освещения консоли |
|
(4) |
Потолочный переключатель панели Triflash |
(9) |
Открывающийся люк крыши (в зависимости |
|
|
(по отдельному заказу) |
|
от модели) |
|
(5) |
Динамики радиоприемника |
(10) |
Задние левая и правая решетки рециркуля |
|
|
|
|
ции воздуха рис. 24 |

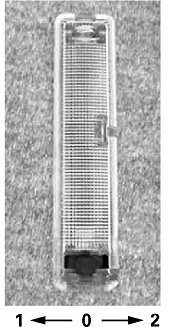

Освещение кабины
0 Выкл.
1 Освещение включается, если открыта левая дверь
2 Освещение включено постоянно
Рис. 23.

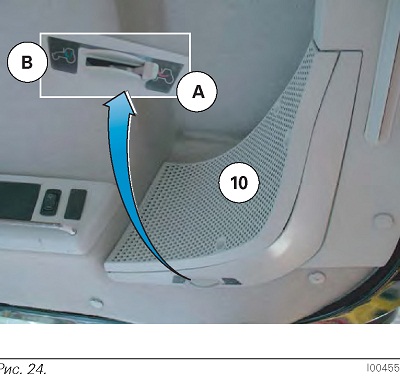

Задние левая и правая решетки рециркуляции воздуха
Для системы кондиционирования воздуха с ручным управлением:
A Наружный воздух поступает в кабину через фильтры B Рециркуляция
10 Задние левая и правая решетки рециркуляции воздуха рис. 24
Примечание: В автоматической системе кондиционирования заслонки
рециркуляции управляются контроллером системы кондиционирования (см.
"Автоматическая система кондиционирования", страница 75).
