3.1.10 Модуль рабочего освещения - трактор MT600C

Управление фарами - трактор MT600C

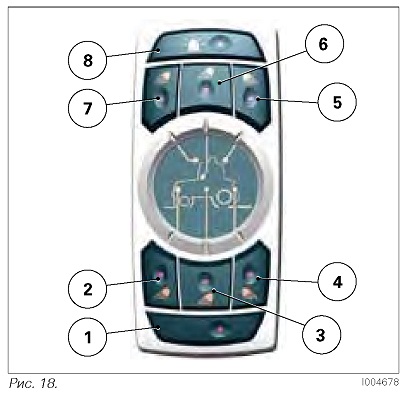

Клавиатура на правой стойке кабины используется для управления фарами трактора и проблесковым
маячком.

(1) Переключатель и контрольная лампа фонарей дальнего света, расположенных на поручнях (дополнительное оборудование, которое устанавливается в зависимости от региона сбыта) (максимальная мощность 2x55 Вт).

(2) Переключатель и контрольная лампа фонарей рабочего освещения, расположенных на решетке радиатора (максимальная мощность 6x55 Вт).

(3) Передняя розетка для подключения дополнительного оборудования (максимальная мощность 2x55 Вт).

(4) Переключатель и контрольная лампа за-

дних фонарей рабочего освещения, расположенных на крыльях (максимальная

мощность 2x55 Вт).

(5) Переключатель и контрольная лампа фонарей рабочего освещения, расположенных в задней части крыши (максимальная мощность 4x55 Вт).

(6) Переключатель и контрольная лампа пере-

дних фонарей рабочего освещения, расположенных на поручнях (максимальная

мощность 2x55 Вт).

(7) Переключатель и контрольная лампа фонарей рабочего освещения, расположенных в передней части крыши (максимальная мощность 4x55 Вт).

(8) Переключатель и контрольная лампа вращающегося проблескового маячка (максимальная мощность 3x70 Вт).

Проблесковый маячок может включаться автоматически при 30 km/h (19 mile/h(mph)).

Чтобы маячок включался автоматически, необходимо нажать на переключатель и удерживать его, пока не погаснет контрольная лампа (около 30 секунд). Проблесковый маячок загорается, как только скорость превысит 30 km/h (19 mile/h (mph)), но не выключается при снижении скорости.

Чтобы маячок не включался автоматически, необходимо нажать на переключатель и удерживать его, пока не загорится контрольная лампа (около 30 секунд).

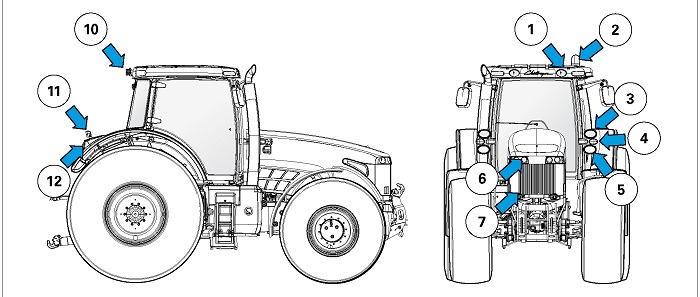

Эксплуатация модуля

— Рабочие фонари (1, 5, 10 и 11): Они работают только после включения габаритных фонарей. Эти фонари продолжают работать в прежнем режиме при выключении питания "+" после зажигания или выключении габаритных фонарей.

— Рабочие фонари на решетке (6): При включении рабочих фонарей на решетке фонари ближнего и дальнего света (7) на решетке выключаются, а фонари ближнего и дальнего света на поручнях включаются (при наличии).

— Фонари ближнего и дальнего света на решетке (7): В положении ближнего света включены два внешних фонаря. В положении дальнего света включены все четыре фонаря.

— Фонари ближнего и дальнего света на поручнях (3): (Дополнительное оборудование): При включении фонарей ближнего и дальнего света на поручне отключаются фонари ближнего и дальнего света на решетке радиатора.

— Стоп-сигналы: Эти сигналы включаются при использовании тормоза и быстром снижении скорости трактора.


Рис 19
