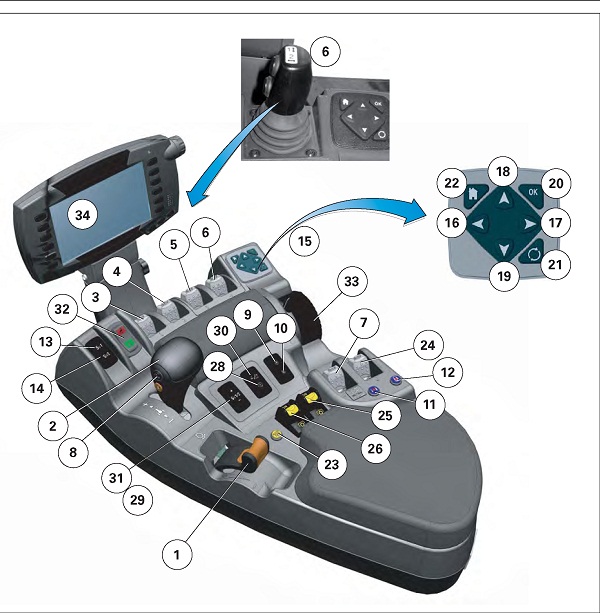

3.1.9 Многофункциональный подлокотник - трактор MT600C

(1) Рукоятка управления положением дрос-
сельной заслонки
(2) Управление переключением передач и диа-
пазонов трансмиссии
(3) Управление 4-м распределительным клапа-
ном
(4) Управление 3-м распределительным клапа-
ном
(5) Управление 2-м распределительным клапа-
ном

(6) Управление 1-м распределительным клапа-
ном (FingerTIP) или джойстик, используе-
мый для управления 4 функциями, и
дополнительные органы управления (в зави-
симости от комплектации)
(7) Управление 5-м распределительным клапа-
ном
(8) Кнопка One Touch
(9) Переключатель предварительно заданной
частоты вращения двигателя A

(10) Переключатель предварительно заданной частоты вращения двигателя В

(11) Переключатель подачи масла в передние/задние клапаны (распределительный клапан)

(12) Управление блокировкой и разблокировкой гидравлической системы, дорожный / полевой режим

(13) Регулятор скорости SV1

(14) Регулятор скорости SV2

(15) Органы управления для перемещения по меню бортового компьютера (см. разделы (16) - (22))

(16) Кнопка со стрелкой "влево"

(17) Кнопка со стрелкой "вправо"

(18) Кнопка со стрелкой "вверх"

(19) Кнопка со стрелкой "вниз"

(20) Кнопка подтверждения

(21) Кнопка выбора экрана
(22) Кнопка отмены

(23) Переключатель автоматического режима заднего МОМ

(24) Управление передним навесным устройством/6-м распределительным клапаном

(25) Переключатель переднего МОМ

(26) Переключатель заднего МОМ

(28) Переключатель динамического режима трансмиссии (Управление мощностью)

(29) Переключатель настройки скорости SV1

(30) Переключатель приоритетного органа управления трансмиссией (педаль или рычаг)

(31) Переключатель настройки скорости SV2

(32) Переключатель подъема/опускания (с нейтральным положением) навесного устройства.

(33) Регулировочное колесико высоты заднего навесного устройства

(34) Бортовой компьютер
