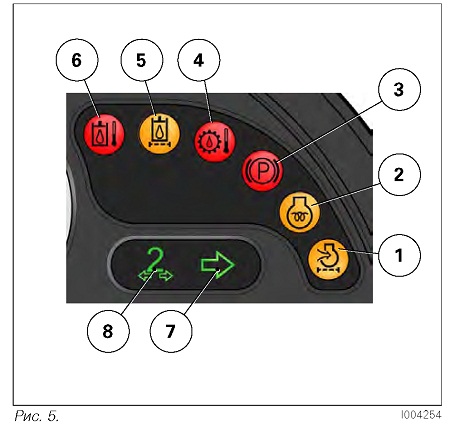

Правая панель световых индикаторов - трактор MT600C

(1) Индикатор воздушного фильтра двигателя (желтый).

(2) Индикатор температуры подогревателя двигателя (подогреватель впускного воздуха) (желтый).

(3) Световой индикатор стояночного тормоза (красный)

(4) Индикатор работающей трансмиссии (красный).

(5) Индикатор засорения вспомогательного фильтра гидравлической жидкости (желтый).

(6) Индикатор температуры вспомогательного фильтра гидравлической жидкости (красный).

(7) Индикатор поворота направо (зеленый).

(8) Указатель поворота для второго прицепа (зеленый).

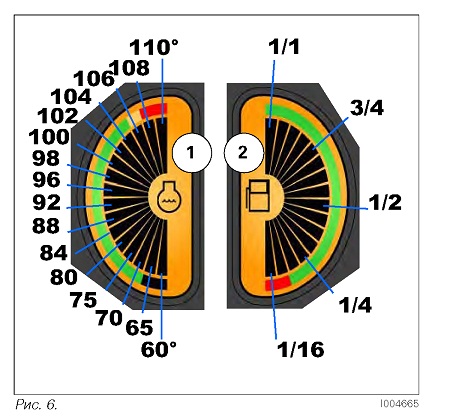

Панель контрольного дисплея

(1) Дисплей охлаждающей жидкости двигателя (диапазон от 60 °C до 110 °C): сегментный цветной дисплей.

Зеленая зона - нормальный рабочий диапазон температур охлаждающей жидкости. При переходе в красную зону немедленно выключите двигатель и обратитесь за помощью к дилеру.

(2) Контрольный дисплей уровня дизельного топлива: сегментный цветной дисплей.

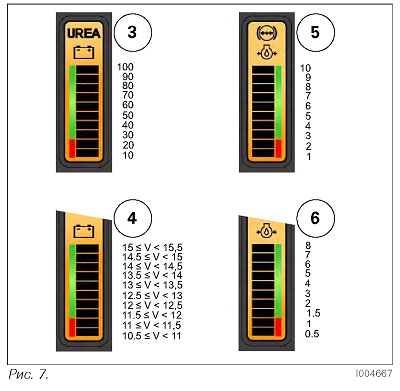

(3) (4) Дисплей двойного назначения: конт-

ролирует уровень мочевины ((3)) (AdBlue/DEF только для Двигатель 3 с технологией AdBlue/DEF) и напряжение заряда аккумуляторной батареи ((4)).

Для переключения между дисплеями используйте кнопку "Отмена" ((16)) на клавиатуре Блок управления ТMC рис. 10 на главном экране.

(5) (6) Дисплей двойного назначения: от-

слеживает давление моторного масла ((6)) и давление пневматических тормозов ((5)).

Для переключения между дисплеями используйте кнопку со стрелкой "вниз" на клавиатуре Блок управления ТMC рис. 10 на главном экране.

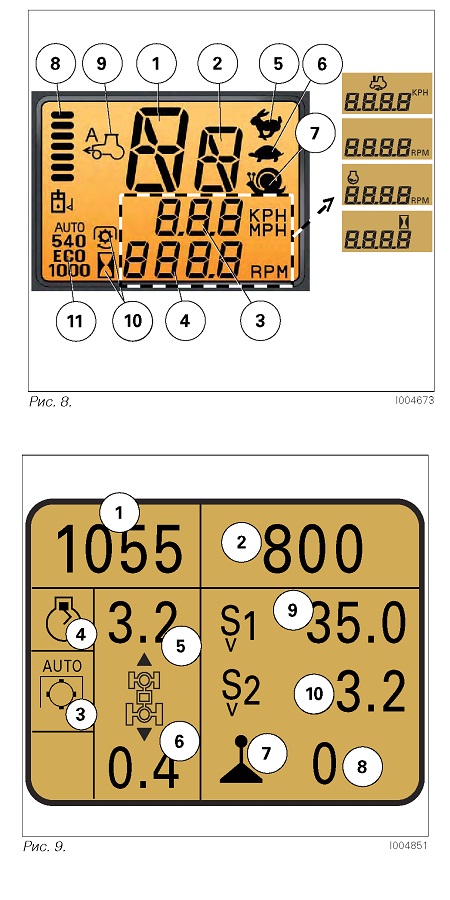

Основной контрольный дисплей

(1) ЖК-дисплей переднего хода, нейтрали и заднего хода

(2) Индикатор чувствительности сервопривода заднего хода

(3) Дисплей скорости переднего хода

(4) Цифровой дисплей: Частота вращения заднего МОМ, частота вращения двигателя, время работы, часы наработки двигателя.

(5) Дисплей включенной повышающей передачи

(6) Дисплей включенной понижающей передачи

(7) Дисплей включенной конвейерной передачи.

(8) Дисплей уровня масла во вспомогательной гидравлической системе

(9) Индикатор автоматической работы переднего моста

(10) Дисплей выбора: Параметры частоты вращения заднего МОМ и двигателя могут отображаться в нижней части экрана и выбираются нажатием кнопки (17), расположенной на рулевом колесе рис. 10 справа. Примечание: Сброс времени работы Выберите необходимый параметр, затем нажмите и удерживайте кнопку (17) в течение около 5 с, чтобы сбросить отображаемое значение до 0.

Дисплей Блок управления TMC

(1) Запрограммированная частота вращения двигателя A.

(2) Запрограммированная частота вращения двигателя B.

(3) Дисплей автоматического МОМ.

(4) Блок управления пониженной частотой вращения двигателя

(5) Дисплей значения скорости переднего хода для сервопривода

(6) Дисплей значения скорости заднего хода для сервопривода

(7) Дисплей способа управления (педаль, рычаг и т. д.).

(8) Дисплей выбранного способа управления скоростью

(9) Дисплей регулятора скорости SV1

(10) Дисплей регулятора скорости SV2

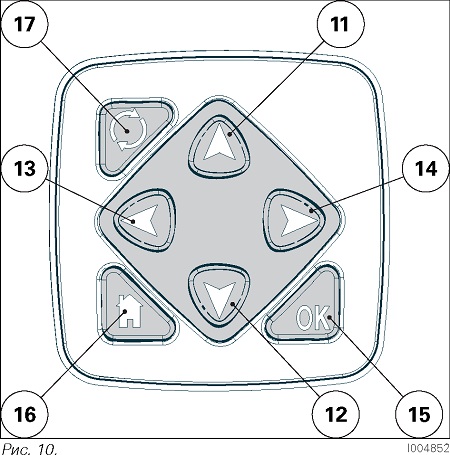

Органы управления доступом к меню Блок управления ТMC.

(11) Клавиша прокрутки вверх

(12) Клавиша прокрутки вниз

(13) Клавиша прокрутки влево.

(14) Клавиша прокрутки вправо.

(15) Кнопка подтверждения

(16) Клавиша отмены

(17) Селектор дисплея параметров
