3.1.7 Сиденье - трактор MT600C
В зависимости от комплектации трактор может оснащаться разными моделями
сидений Наличие функций регулировки зависит от комплектации сиденья
Предупреждение:
Запрещается регулировка сиденья во время движения трактора.

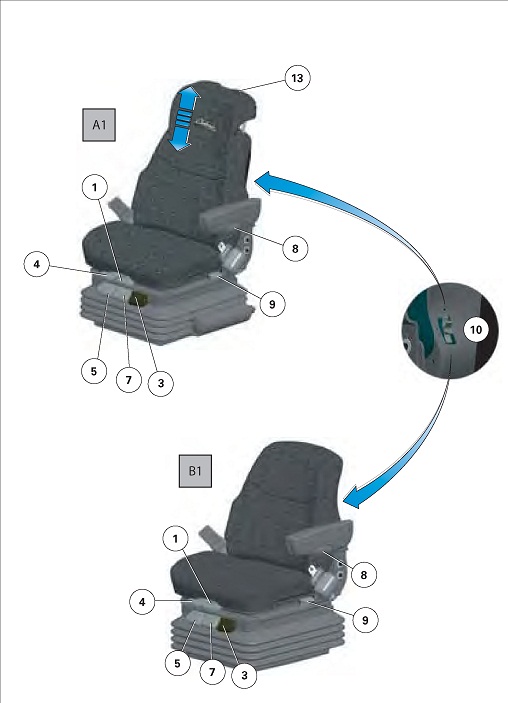

Рис. 15
A1 Сиденье Air Ride с полуактивной пневматической
подвеской B1 Сиденье VRS, оснащенное пневматической подвеской с ручной
регулировкой
(1) Регулировка отделения для ног
(2) Регулировка высоты сиденья
(3) Регулировка наклона сиденья
(4) Регулировка поворота сиденья
(5) Амортизатор вертикальных колебаний
(6) Регулировка высоты сиденья в соответствии с весом водителя
(7) Амортизатор поперечных колебаний - Амортизатор
продольных колебаний
(8) Наклон подлокотника
(9) Регулировка наклона спинки
(10) Регулировка поясничной опоры
(11) Регулировка поясничной опоры
(12) Подогрев и вентиляция сиденья
(13) Подголовник
(14) Отсек для хранения книг и документов
(15) Ремень безопасности
Регулировка отделения для ног (1)
Для регулировки отделения для ног передвиньте фиксирующий рычаг вверх.
После завершения регулировки фиксирующий рычаг необходимо заблокировать
в нужном положении. После блокировки сиденье водителя не должно
перемещаться в другое положение.
Важно: Не поднимайте фиксирующий рычаг ступней или голенью.
Регулировка высоты сиденья (2)
Для регулировки высоты сиденья потяните вверх рукоятку, расположенную с
правой стороны сиденья, и одновременно переместите сиденье в нужное
положение.
Регулировка наклона сиденья (3)
Для регулировки наклона сиденья потяните вверх рукоятку, расположенную с
левой стороны сиденья, и одновременно наклоните сиденье в нужное
положение.
ПРИМЕЧАНИЕ: Существует два угловых положения сиденья с разницей в 2,5°.
Регулировка поворота сиденья (4)
Потяните фиксирующий рычаг и поверните сиденье на 20° вправо или влево
(сиденье имеет возможность фиксации через каждые 10°). После завершения
регулировки фиксирующий рычаг необходимо заблокировать в нужном
положении. После блокировки сиденье водителя не должно перемещаться в
другое положение.
Амортизатор вертикальных колебаний (5)
Жесткость амортизатора можно отрегулировать в соответствии с состоянием
дороги.
Жесткость подвески регулируется при помощи поворотного переключателя:
1. Низкая жесткость подвески
2. Средняя жесткость подвески
3. высокая жесткость подвески
Кроме перечисленных выше значений жесткости имеются промежуточные
значения, расположенные между указанными положениями.
Регулировка высоты сиденья и регулировка в соответствии с весом водителя
(6)
Сиденье с пневматической регулируемой подвеской
Регулировка в соответствии с весом водителя происходит автоматически,
когда водитель садится на сиденье. Нет необходимости использовать
регулировочную рукоятку.
Регулировка по высоте обеспечивается пневматической системой: Подъем или
опускание сиденья выполняется поднятием или нажатием на регулировочную
рукоятку. При достижении верхнего или нижнего предельного положения
сиденье автоматически настраивается на минимальный ход амортизации.
Отпустите рукоятку после того, как сиденье окажется на нужной высоте или
дойдет до верхнего предельного положения.
Важно: Для предотвращения неисправностей не допускайте работы
компрессора более одной минуты при регулировке высоты сиденья.
Сиденья с ручной регулировкой подвески
Регулировка сиденья в соответствии с весом водителя выполняется при
помощи подъема или нажатия на рычаг. Нажимайте или поднимайте рычаг до
тех пор, пока на индикаторе (А) не появится зеленый сигнал.
Амортизатор поперечных колебаний (7)
При определенных условиях работы (езда с прицепом) рекомендуется
использовать амортизатор поперечных колебаний, который защищает сиденье
от резких поперечных перемещений. Включение и отключение амортизатора
поперечных колебаний выполняется при помощи фиксирующего рычага:
- Положение 0: Амортизатор поперечных колебаний выключен
- Положение 1: Амортизатор поперечных колебаний включен М Амортизатор
продольных колебаний (7)
31 Амортизатор продольных колебаний используется для защиты оператора от
резких продольных пере-
мещений сиденья.
Данный амортизатор постоянно включен и его нельзя отключить.
Наклон подлокотника (8)
Угол наклона подлокотников регулируется поворотом колесика. При повороте
колесика в сторону от сиденья (+) происходит подъем передней части
подлокотника. При повороте колесика к сиденью (-) происходит опускание
передней части подлокотника.
Кроме того, подлокотники можно наклонять назад и регулировать их высоту.
Снимите защитную крышку на левой стороне сиденья (стрелка), открутив
шестигранную гайку, расположенную в нижней части.
Отрегулируйте подлокотники на нужную высоту (5 положений) и затяните
шестигранную гайку. Установите защитную крышку.
Регулировка наклона спинки (9)
Для регулировки наклона спинки передвиньте фиксирующий рычаг вверх.
После завершения регулировки фиксирующий рычаг необходимо заблокировать
в нужном положении. После блокировки спинка сиденья не должна
перемещаться в другое положение. Угол наклона спинки сиденья
регулируется в диапазоне от - 10° до + 30° (разница между положениями
составляет 2°).
Регулировка поясничной опоры (10) (11)
Регулировка поясничной опоры в верхней или нижней части спинки сиденья
выполняется при помощи верхнего переключателя ((11)) и нижнего
переключателя ((10)). Данная регулировка увеличивает комфортность
сиденья и позволяет оператору более свободно двигаться.
- Исполнение с электрической регулировкой Изгиб поясничной опоры
регулируется нажатием на стороны "+" или "-" соответствующего
переключателя. После получения максимального изгиба спинки сиденья
отпустите сторону "+" переключателя. Если вы будете продолжать нажимать
переключатель, сиденье может резко опуститься.
Примечание: Для предотвращения падения давления воздуха необходимо
отпустить сторону"+" переключателя после полного заполнения воздушных
камер.
- Исполнение с ручной регулировкой Для увеличения или уменьшения
жесткости поверните регулировочное колесико в нужном направлении.
Подогрев сиденья и система кондиционирования (12)
Включенная система вентиляции сиденья обеспечивает сухое состояние
сиденья. При этом происходит испарение пота, который попадает на сиденье
с тела водителя. Таким образом, система вентиляции повышает комфортность
сиденья. Нажмите переключатель для включения / отключения подогрева
сиденья или системы вентиляции.
- Положение 0: Подогрев сиденья и система кондиционирования выключены (OFF)
- Положение 1: Подогрев сиденья включен (система кондиционирования
выключена)
- Положение 2: Система кондиционирования включена (подогрев выключен)
Подголовник (13)
Для увеличения высоты подголовника вытащите его вверх до упора. Для
снятия подголовника потяните его вверх, дальше упора.
Отсек для хранения книг и документов (14)
Отсек для хранения или карман (в зависимости от модели) находится на
задней части сиденья. Чтобы открыть отсек, потяните защелку ((А)) вверх
и передвиньте крышку ((В)) назад.
Ремень безопасности (15)
Использование ремня безопасности играет огромную роль в безопасности
водителя.
Предупреждение:
Всегда используйте правильно отрегулированный ремень безопасности.
