Панель световых индикаторов

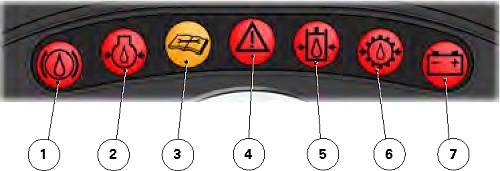

Панель световых индикаторов - трактор MT600C

(1) Индикатор для тормоза (фиксатор стояночного тормоза) и пневматического тормоза (красный).

(2) Индикатор давления моторного масла (красный).

Данный индикатор включается при повороте ключа зажигания в положение ВКЛ (3) рис. 12. При этом индикатор должен погаснуть при запуске и не гореть при работе двигателя. Если индикатор не гаснет во время работы двигателя, выключите двигатель и определите причину низкого давления масла или обратитесь за помощью к дилеру.

(3) Служебный световой индикатор (желтый).

При необходимости технического обслуживания загорается этот индикатор. Чтобы выключить индикатор, нажмите на кнопки (11) и (15) навигации меню Блок управления TMC рис. 10

(4) Общая контрольная лампа неисправностей (красная).

Данная лампа загорается одновременно с другими контрольными лампами (красные).

(5) Давление питания рулевого управления (красный).

(6) Индикатор давления трансмиссионного масла

Если во время работы загорелась данная контрольная лампа, проконсультируйтесь с дилером или торговым агентом.

(7) Индикатор отсутствия зарядки от генератора (красный).

Если индикатор горит или мигает при работающем двигателе и частоте его вращения выше 1000 об/мин, приступите к поиску неисправности см. §4.14.2, страница 245 или проконсультируйтесь с дилером.

Рис. 3
