3.1.2 Панель приборов - трактор MT600C

3.1.2 Панель приборов - трактор MT600C

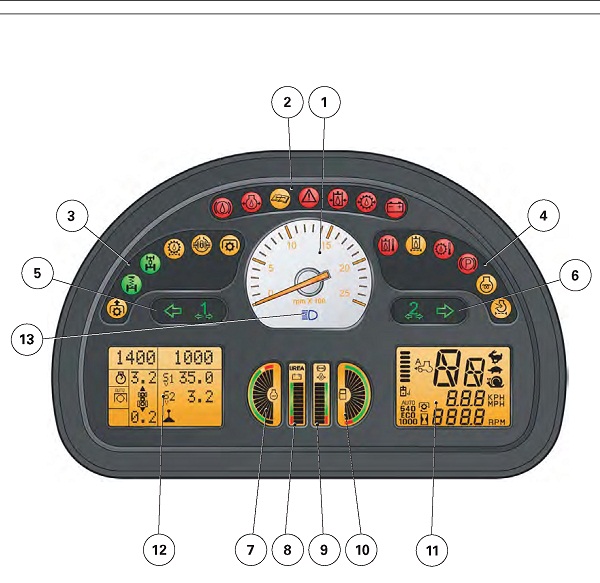

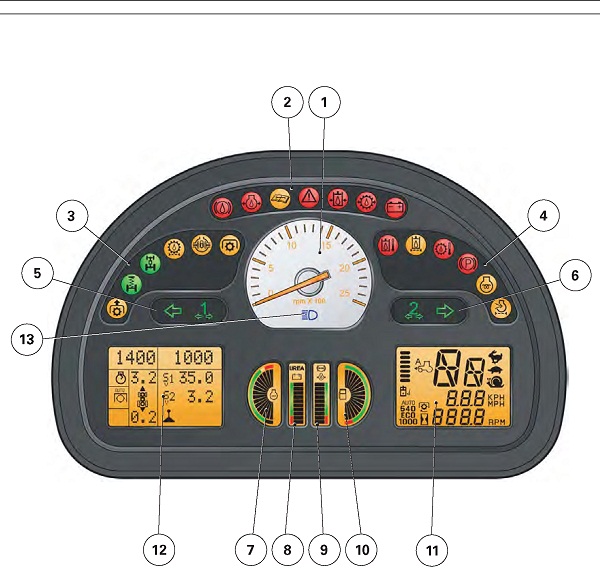

Рис. 2

(1) Тахометр

Тахометр показывает обороты двигателя в сотнях оборотов в минуту.

(2) Световой индикатор и служебная панель световых индикаторов рис. 3.

(3) Панель световых индикаторов работы МОМ/подвесного переднего моста/блокировки дифференциала/давления трансмиссионного масла рис. 4.

(4) Панель световых индикаторов тормозной системы прицепа/вспомогательного гидравлического оборудования/температуры двигателя/системы охлаждения рис. 5.

(5) Подсветка левого указателя поворота и указателя поворота 1-го прицепа.

(6) Подсветка правого указателя поворота и указателя на 2-м прицепе.

(7) Температура охлаждающей жидкости двигателя
Зеленая зона - нормальный рабочий диапазон температур. Если стрелка перейдет в красную зону, выключите двигатель.

(8) Топливомер для дополнительного бака (мочевина только для двигателей SCR и индикатор зарядки аккумуляторной батареи.

(9) Контрольный дисплей уровня давления моторного масла и проверки давления в системе пневматических тормозов.

(10) Топливомер для дополнительного бака (дизель).

(11) Цифровой контрольный дисплей первичных

функций, передачи переднего и заднего хода, индикации МОМ/частоты вращения двигателя/активированного диапазона

передаточных чисел трансмиссии.

(12) Цифровой контрольный дисплей функций Блок управления ТМС рис. 9.

(13) Индикатор дальнего света фар.
