ПЕРЕДНИЙ ВЕДУЩИЙ МОСТ И ЕГО ОСНОВНЫЕ РЕГУЛИРОВКИ

ПЕРЕДНИЙ ВЕДУЩИЙ МОСТ И ЕГО ОСНОВНЫЕ РЕГУЛИРОВКИ - ТРАКТОРА МТЗ-100, МТЗ-102

Передний ведущий мост трактора МТЗ-102 предназначен для передачи крутящего момента к управляемым передним колесам.
Он состоит из главной передачи, дифференциала и колесных редукторов.

Главная передача тракторов МТЗ-100, МТЗ-102

Главная передача представляет собой пару конических шестерен со спиральными зубьями.

Ведущая шестерня 41 (рис. 59) установлена в стакане 39 на двух роликовых конических подшипниках 38 и 64.

Ведомая шестерня 24 посажена на шлицы и центрирующий поясок корпуса 26 дифференциала. От осевых перемещений она зафиксирована гайкой 23.

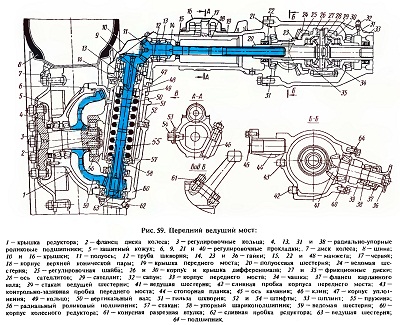

Рис. 59. Передний ведущий мост
