4.14.1.

Трактор ДТ-75Н. Регулировка зазора в главной конической передаче при замене шестерен

Для правильной регулировки конических шестерен запрессуйте левый (по ходу трактора) подшипник коронной шестерни до упора в торец зубьев коронной шестерни и прижмите к торцу левого стакана подшипника. Такое положение подшипника должно быть в течение всего периода регулировки.

Регулировку производите в следующем порядке:

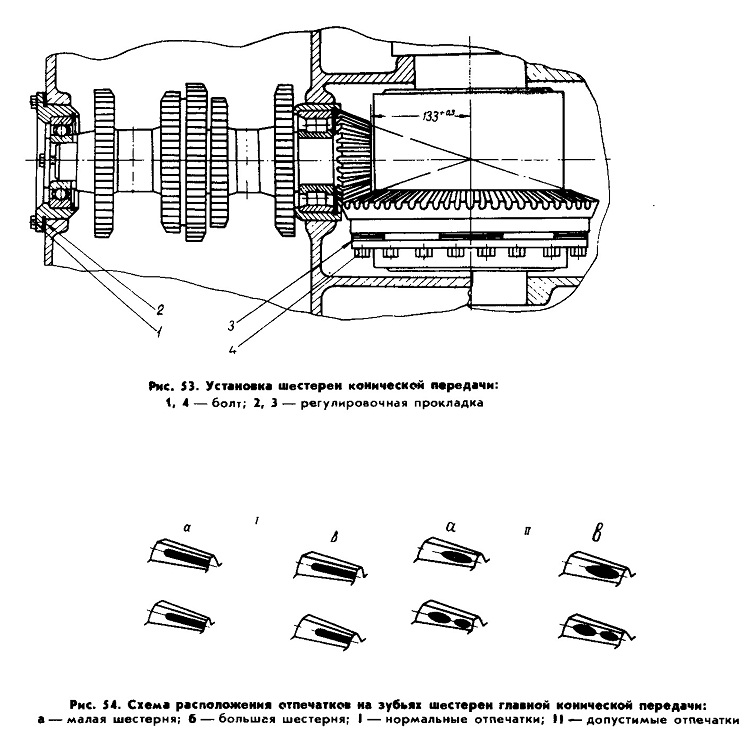

а) при помощи регулировочных прокладок 2 (рис. 53) установите малую коническую шестерню вторичного вала коробки передач так, чтобы размер от ее торца до оси заднего моста был равен 133+0,3 мм
При этом вторичный вал отожмите от оси заднего моста до выбора зазора в радиально-упорном подшипнике.

Комплект прокладок 2 позволяет регулировать зазор интервалами в 0,15 мм. Допустимая максимальная толщина комплекта прокладок не более 1,5 мм;

б) установите большую коническую шестерню при помощи регулировочных прокладок 3 так, чтобы боковой зазор между зубьями шестерен был в пределах 0,25—0,51 мм. Зазор контролируйте у четырех пар зубьев, расположенных на большой конической шестерне под углом примерно 1,57 рад (90°) друг от друга (зазор контролируйте индикатором или прокатыванием между зубьев свинцовой пластинки);

в) после получения требуемой величины зазоров между зубьями обкатайте коническую пару для проверки отпечатков приработки.
Полученные отпечатки приработки должны соответствовать допустимым (рис. 54). Они должны составлять не менее 40% длины зуба и отстоять от торца меньшего основания зуба не более чем на 6 мм.

Допускается отпечаток в виде отдельных пятен длиной не менее 10 мм и разрывом между пятнами не более 8 мм. Пятна по высоте должны составлять не менее 45% высоты зуба и располагаться по образующей начального конуса,

Если полученные отпечатки отличаются от допустимых, производите дальнейшую регулировку конической пары перемещением большой конической шестерни и вторичного вала коробки передач; при этом величины боковых зазоров между зубьями шестерен должны соответствовать указанным в пункте б.

Допускается разность толщин комплектов регулировочных прокладок большой конической шестерни до 0,3 мм;

г) после окончательной регулировки конической пары болты 1 попарно законтрите проволокой, усы регулировочных прокладок 3 отогните в сторону конической шестерни, усы замковых шайб отогните в сторону фланца коронной шестерни, а болты 4 крепления большой конической шестерни законтрите замковыми пластинами.

Рис. 53-54
