Жатка CLAAS V1050-V540. Руководство по эксплуатации - часть 7

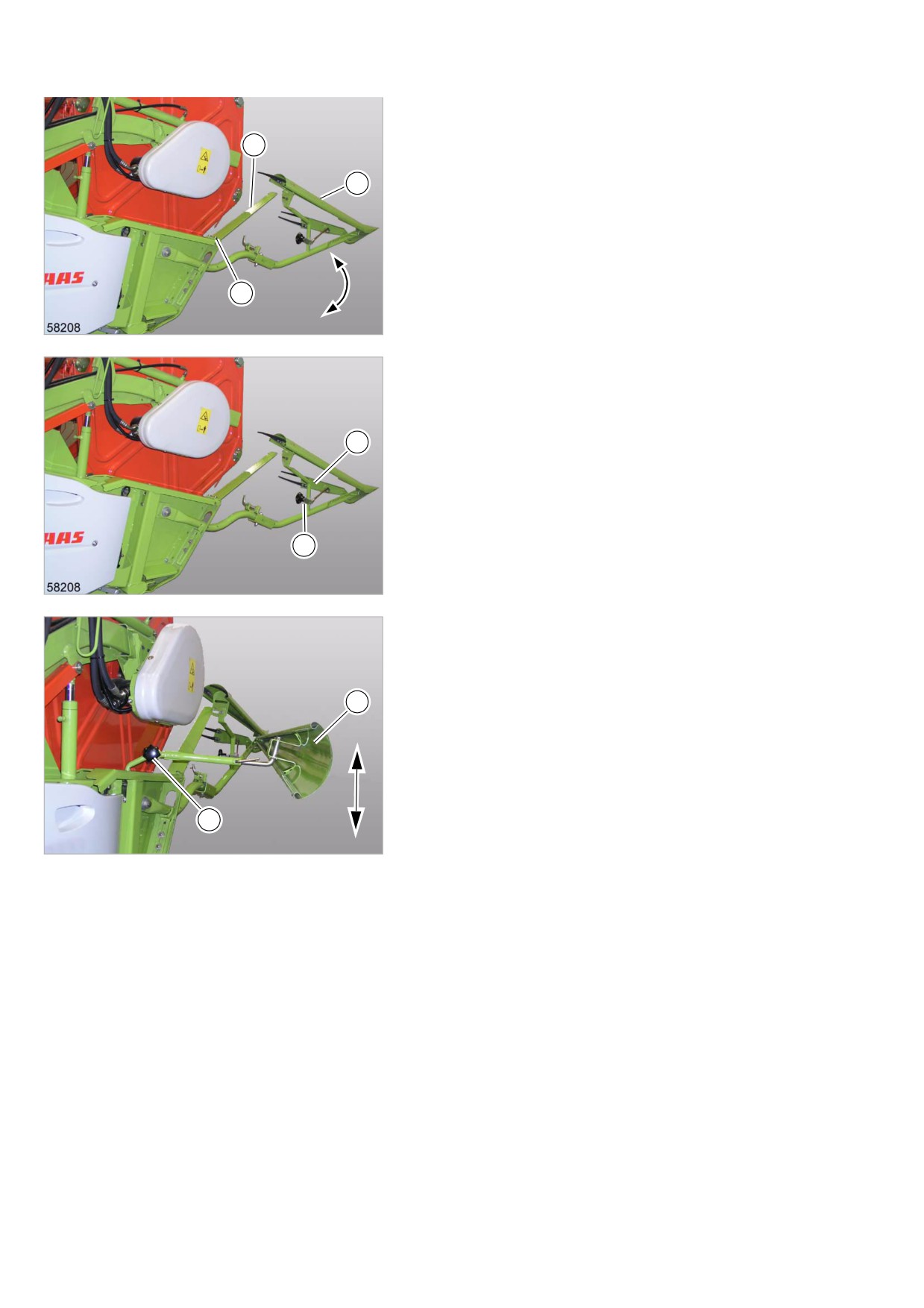

– В случае необходимости отрегулировать
пластину (1) по центру пластины
стебледелителя (2).
1
- Ослабить винты (3).
2
- Настроить пластину (1).
- Затянуть винты (3).
3
4
11957
Для предотвращения намотки убираемого
материала на вал мотовила можно отрегулировать
внутренний отражатель (1).
- Ослабить винт (2).
1
- Настроить отражатель (1).
- Затянуть винт (2).
2
5
11957
Внешние делители отводят стебли из зоны резания
в стеблестой.
Внешний делитель можно отрегулировать на длину
стеблей.
1
- Ослабить винт (2).
- Настроить отражатель (1).
- Затянуть винт (2).
2
6
11974
- Повторить процесс на другой стороне машины.

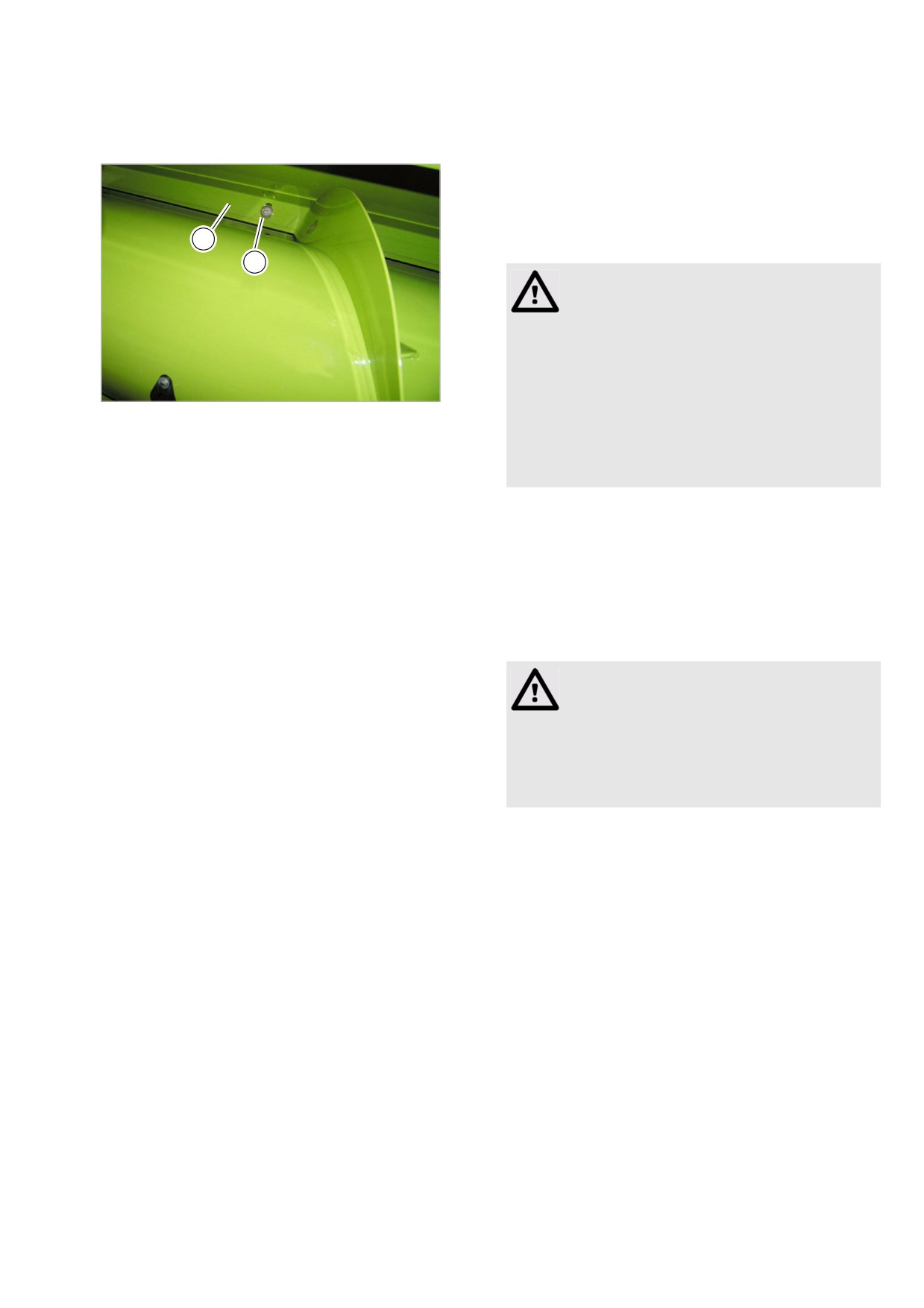

10.4 Подающий агрегат
10.4.1 Настроить счищающий профиль
Счищающие профили (1) находятся за подающим
шнеком.
Счищающие профили (1) должны быть
установлены как можно ближе к подающему шнеку.
1
2
Осторожно!
Неправильно настроенные счищающие
профили.
Повреждения подающего шнека.
- Счищающие профили не должны
7
касаться витков или подающих
8368
пальцев подающего шнека.
- Настройку производить после каждой
настройки положения подающего
шнека.
-
Поднимите канал подачи.
–
Поднять мотовило.
-
Заглушить дизельный двигатель.
-
Вложить предохранительные опоры наклонной
камеры и мотовила.
-
Учитывать общие предупреждающие указания
в начале главы "Работа".
Опасность!
Острые кромки или детали с остриями.
Опасность получения серьезных травм и
даже смерти.
- Установить защитное устройство для
предотвращения опасности.
-
Ослабить винты (2) вдоль счищающего
профиля.
-
Равномерно переместить счищающие
профили (1) по отношению к подающему
шнеку.
-
Затянуть винты (2).
–
Продвинуть оба подающих шнека от руки,
чтобы убедиться в том, что счищающие
профили не касаются подающих шнеков.

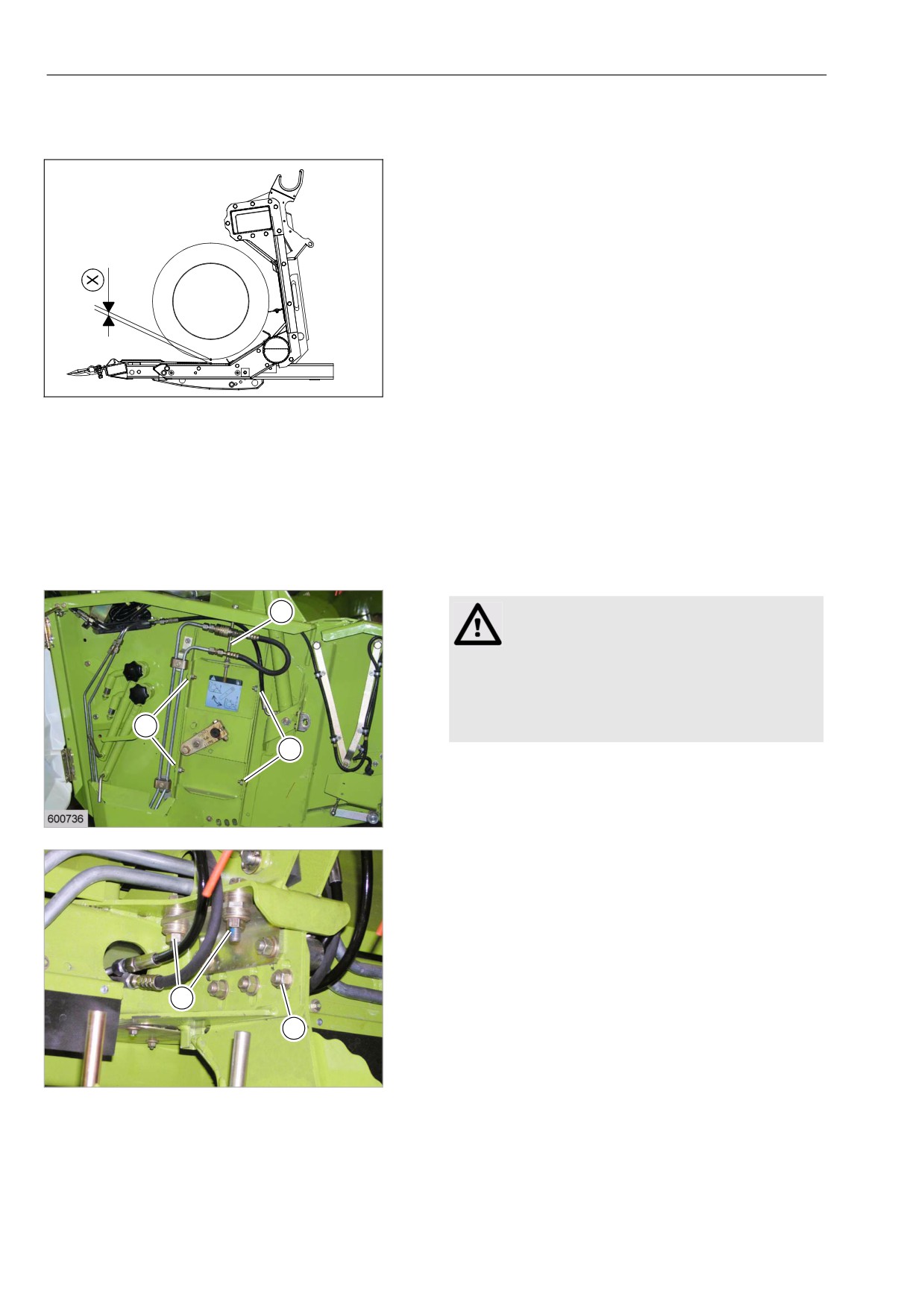

10.4.2 Настроить положение подающего
шнека
Расстояние (X) по всей длине подающего шнека
должно составлять примерно 20 мм.
При приеме очень больших валков и при
громоздком, а также ломком обмолачиваемом
материале установить подающий шнек выше.
8
17413
-
Поднимите канал подачи.
–
Поднять мотовило.
-
Заглушить дизельный двигатель.
–
Учитывать общие предупреждающие указания
в начале главы "Работа".
-
Равномерно выполнить настройки на обеих
сторонах машины, а при разделенном шнеке
также и в середине.
2
Опасность!
Острые кромки или детали с остриями.
Опасность получения серьезных травм и
даже смерти.
- Установить защитное устройство для
1
предотвращения опасности.
1
-

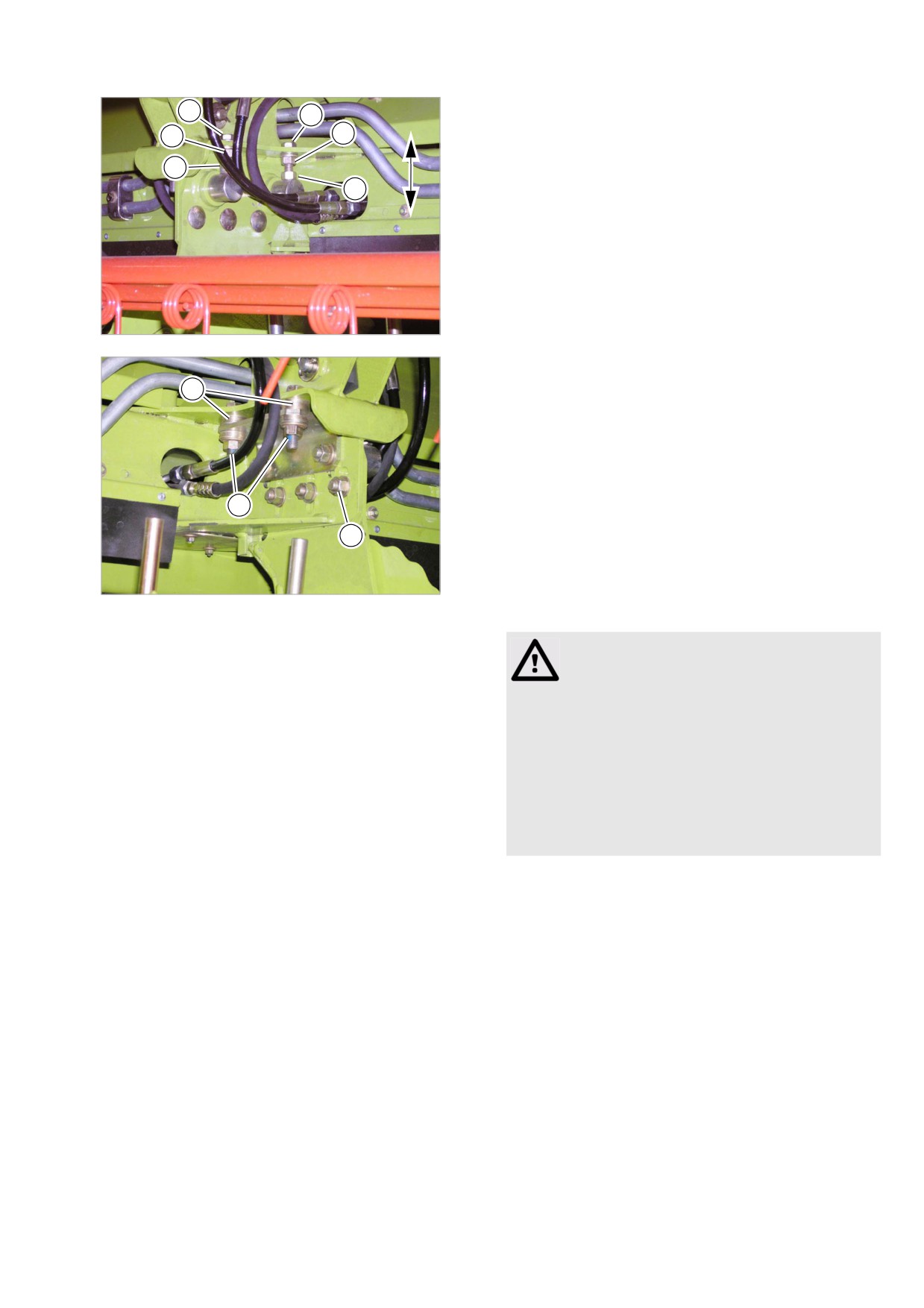

Ослабить винты (1).
–
Настроить шнек посредством винта (2).
-
Прикрутить винты (1).
9
11932
-
Ослабить все пять винтов (1).
-
Открутить винт (2) и снять шайбы.
2
1
10
На изображении показана оснастка по выбору
17308
– Ослабить гайки (1).
3
3
– Полностью открутить гайки (2) назад.
1
1
- Настроить шнек посредством винтов (3).
2
- Снова законтрить все гайки.
2
11
На изображении показана оснастка по выбору
17309
-
Затянуть все пять винтов (1).
-
Произвести компенсацию зазора (A)
A
соответствующим количеством шайб.
-
Вставить винты (2).
–
Надеть оставшиеся шайбы на винты (2) и
прикрутить гайками.
2
1
12
На изображении показана оснастка по выбору
17308
Осторожно!
Неправильно настроенные счищающие
профили.
Повреждения подающего шнека.
- Счищающие профили не должны
касаться витков или подающих
пальцев подающего шнека.
- Настройку производить после каждой
настройки положения подающего
шнека.
-

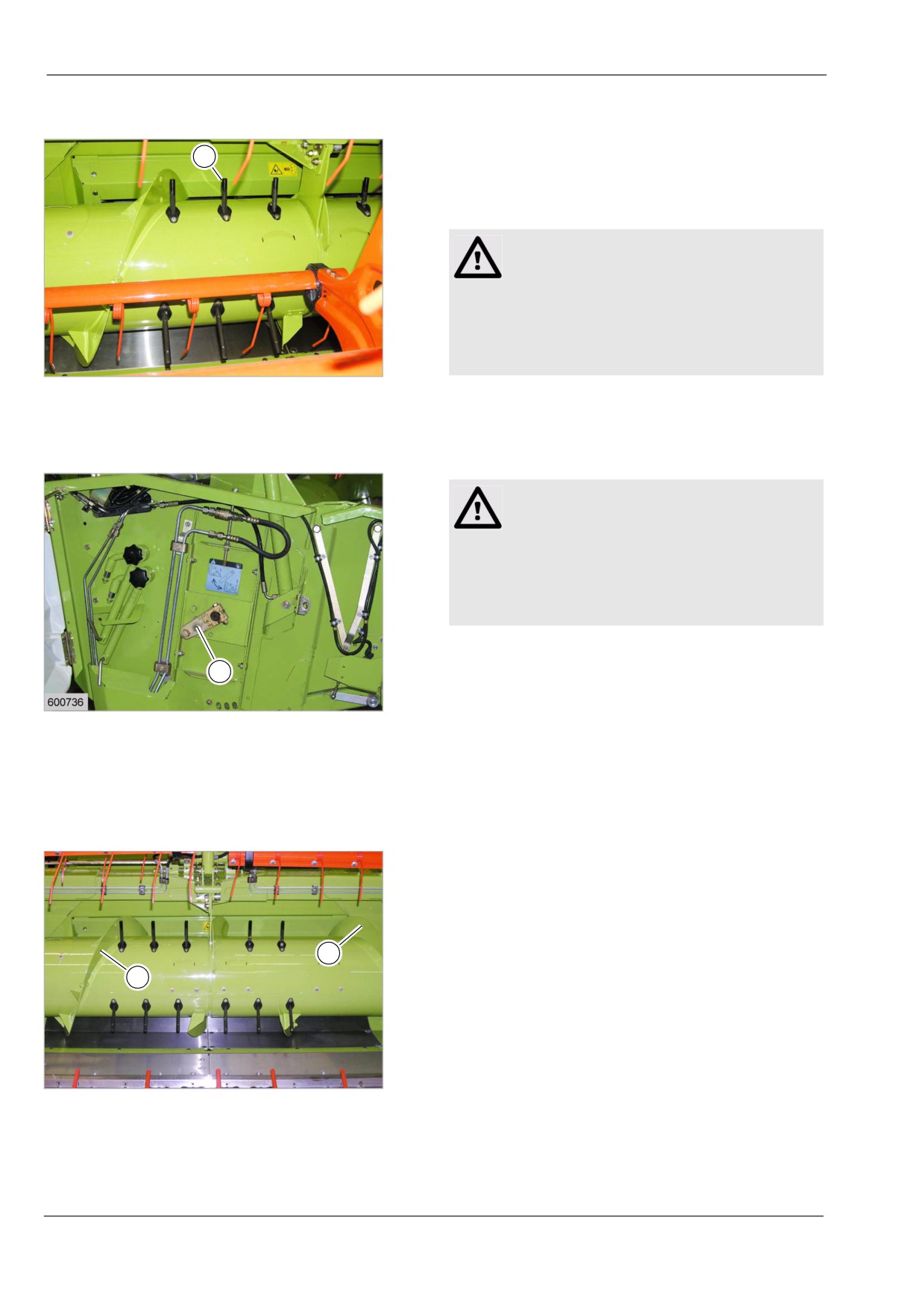

Настроить пальцы подающего шнека.
–
Настроить счищающие профили.
10.4.3 Настроить пальцы подающего шнека
Обмолачиваемый материал, поданный витками
5
подающего шнека к середине, пальцы (5)
протягивают под подающим шнеком к наклонной
камере.
Осторожно!
Пуск в эксплуатацию с поврежденными
пальцами подающего шнека.
Повреждения подающего шнека.
- Поврежденные пальцы подающего
шнека сразу же менять на новые.
13
8374
-
Учитывать общие предупреждающие указания
в начале главы "Работа".
-
Заглушить дизельный двигатель.
Опасность!
Острые кромки или детали с остриями.
Опасность получения серьезных травм и
даже смерти.
- Установить защитное устройство для
предотвращения опасности.
-
Открутить винт (1).
1
–
Отрегулировать палец посредством рычага (2).
Длинный убираемый материал = нижнее
14
отверстие
11932
Короткий убираемый материал = верхнее
отверстие
Базовая настройка = 3-е отверстие спереди
-
Прикрутить винт (1) в выбранном отверстии.
32633

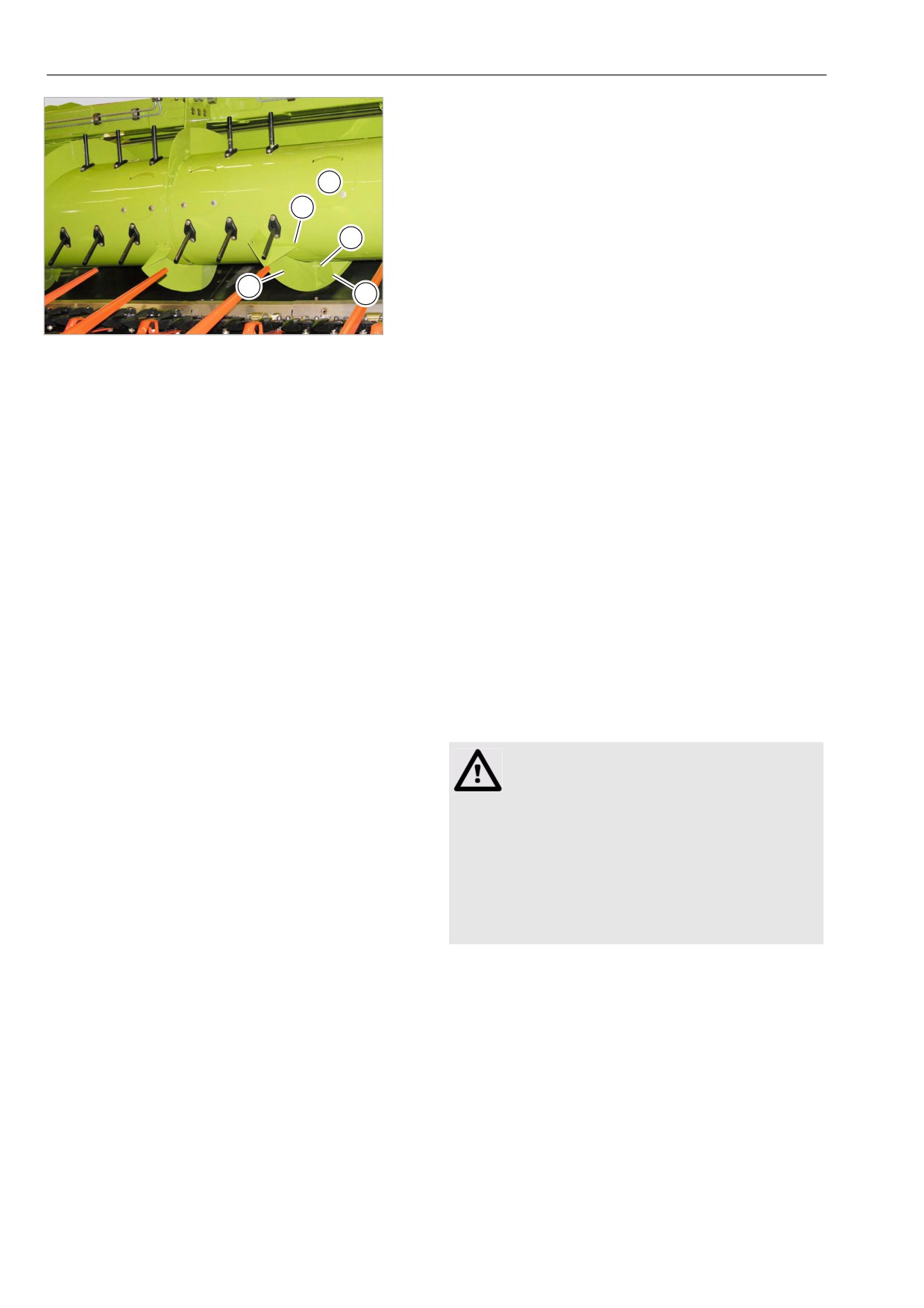

10.4.4 Удлинение листа шнека
На левом и правом подающих шнеках на заводе
прикручено по два удлинителя (1) и (2).
1
2
15
8375
10.4.5 Снять удлинитель листа шнека
Удлинитель листа шнек необходимо снять, если
убираемый материал подается в наклонную
камеру слишком по центру.
- Учитывать общие предупреждающие указания
в начале главы "Работа".

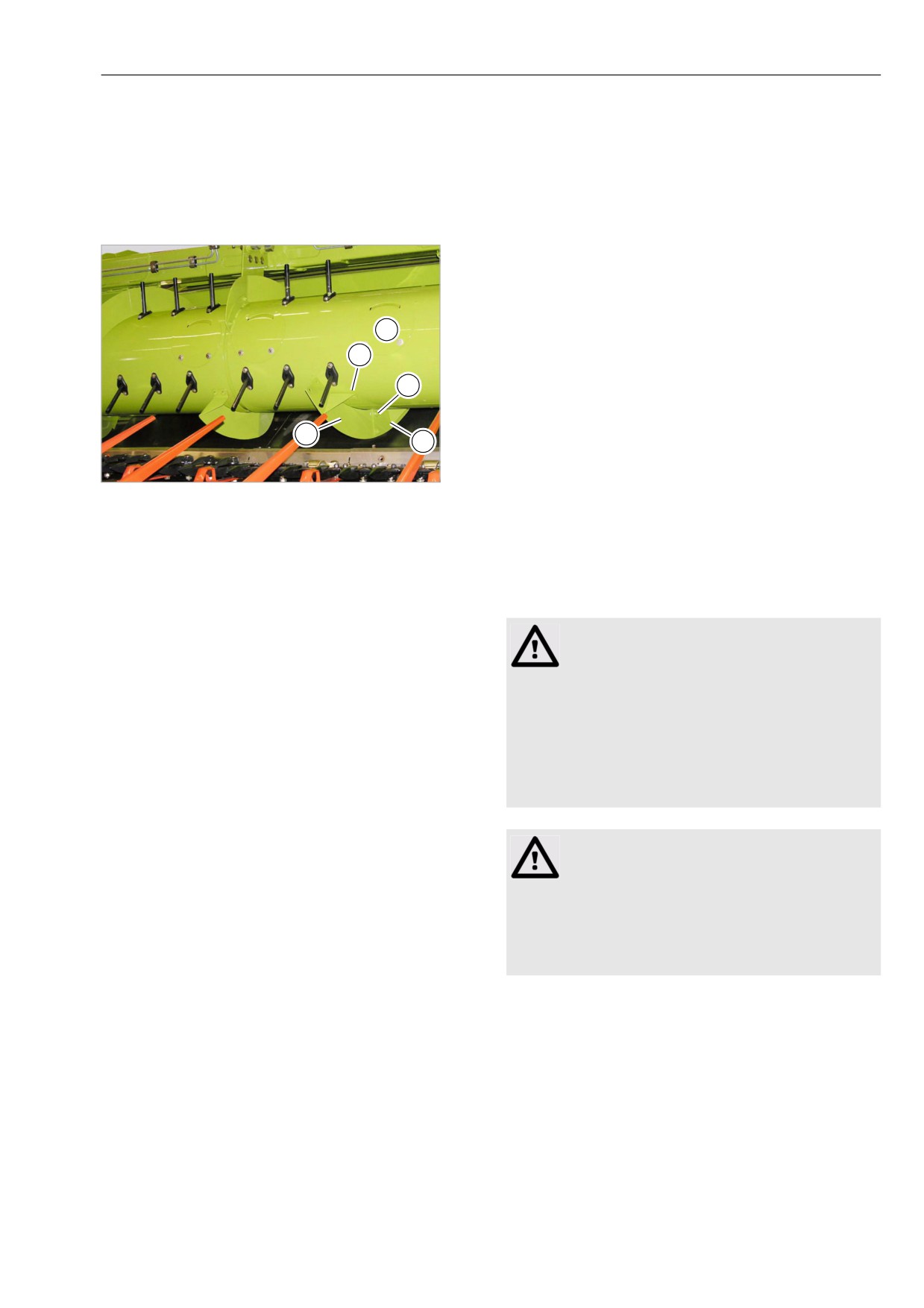

- Открутить крышку (3).
- Открутить винты (4) и (5) на листах (1) и (2).
Отложить листы (1) и (2).
- Прикрутить крышку (3).
3
5
4
1
2
16
8376
32635
10.4.6 Установить удлинитель листа шнека
Удлинитель листа шнек необходимо установить,
если убираемый материал подается в наклонную
камеру недостаточно по центру.
Предупреждение!
Детали машины с острыми кромками и
острые ножи.
Резаные раны.
- Установить защитные планки ножевых
брусьев.
- Носить защитные перчатки.
- Носить защитный шлем.
Предупреждение!
Зубцы мотовила провернуты в опасную
зону.
Повреждение конечностей.
- Провернуть зубцы мотовила вверх из
опасной зоны.
- Учитывать общие предупреждающие указания
в начале главы "Работа".
– Открутить крышку (3).
- Прикрутить листы (1) и (2) винтами (4) и (5).
- Прикрутить крышку (3).
3
5
4
1
2
17
8376
32638
10.4.7 Настроить скорость вращения
подающего шнека
При наматывании убираемого материала на
подающий шнек необходимо уменьшить скорость
вращения.
На скорость вращения можно влиять путем
процесса монтажа на цепном колесе привода.
На цепном колесе имеется два различных
количества зубьев.
При стандартном оснащении скорость вращения
подающего шнека составляет 204 об/мин. при
большем количестве зубьев.
Путем переворачивания/перемещения цепного
колеса на меньшее количество зубьев скорость
вращения уменьшается до 177 об/мин.
Привод находится на левой стороне приставки.
Опасность!
Опасность защемления вследствие
предварительно напряженных
конструктивных деталей.
Тяжелые травмы.
- Никогда не запускайте руки в
пространство между предварительно
напряженными конструктивными
деталями.
- Учитывать общие предупреждающие указания
в начале главы "Работа".

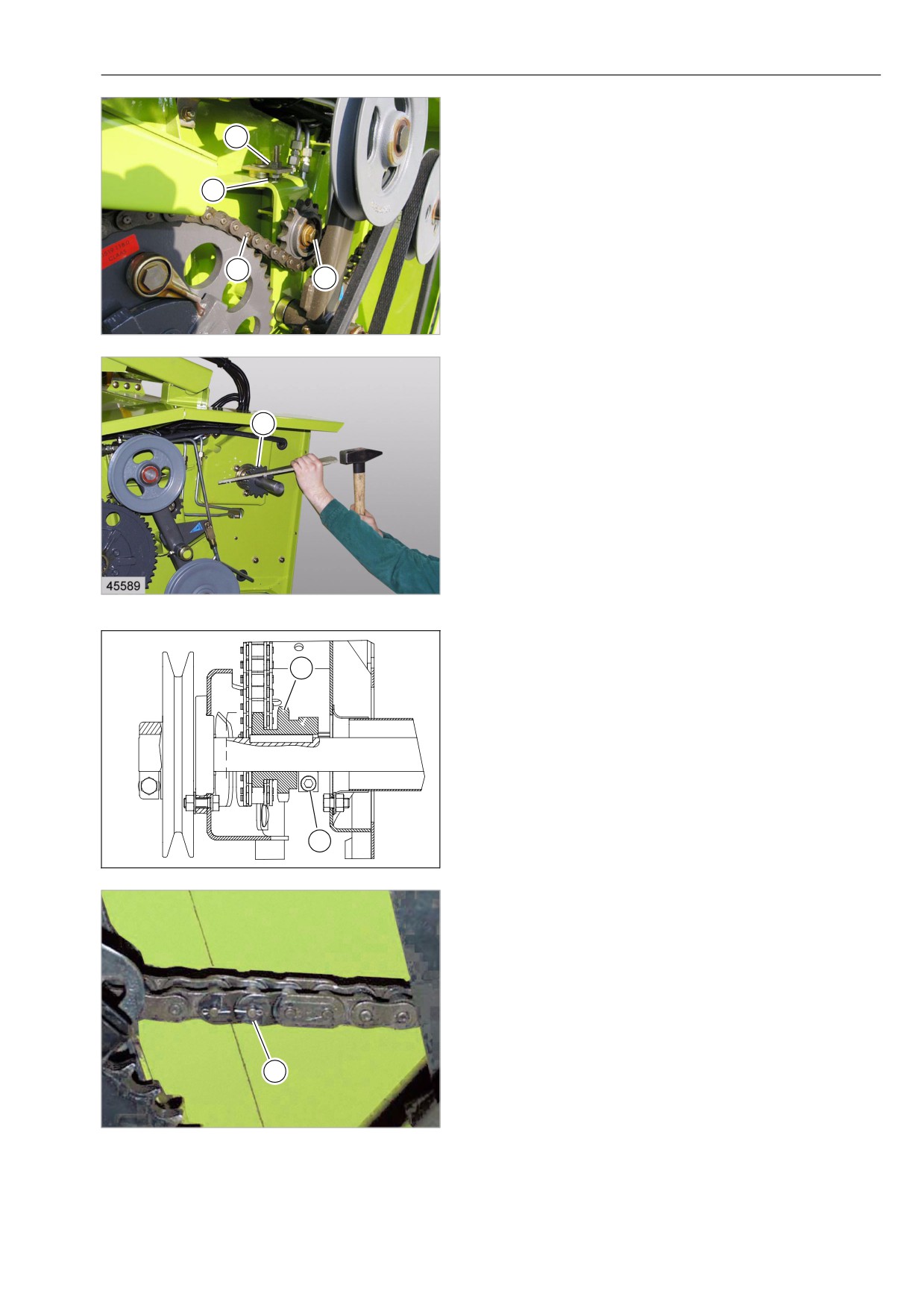

– Ослабить винт (4).
- Ослабить гайку (1).
1
- Снять натяжение цепи (3) посредством
гайки (2).
2
- Открыть замок цепи.
- Снять цепь (3).
3
4
18
11935
только V900-V540:
- Снять приводной ремень ножа.
- Снять клиноременный шкив.
1
- Вытянуть шпонку с головкой посредством
инструмента для вытягивания шпонок.
- Перевернуть цепное колесо (1) на нужное
количество зубьев.
- Выверить цепное колесо посредством
линейки.
- Закрепить цепное колесо посредством шпонки
с головкой.
19
- Обратить внимание на выбор подходящей
11936
шпонки!
только V1050:
- Ослабить винт (2).
1
- Сместить цепное колесо (1) на нужное
количество зубьев.
- Выверить цепные колеса друг относительно
друга посредством линейки.
- Затянуть винт (2).
Момент затяжки = 48, 5 Нм
2
20
17418
- Надеть цепь.
- Проверить натяжение цепи, в случае
необходимости отрегулировать.
2
21
8380
Указание!
Укорочение цепей с кольцами круглого
сечения.
Для цепей с кольцами круглого сечения
звенья с изгибом в распоряжении не
имеются.
- Укорачивать цепи с кольцами круглого
сечения путем изъятия звеньев цепи.
В случае необходимости заменить
цепь.
– Если нужное натяжение цепи невозможно
обеспечить, укоротить цепь.
- Убрать два звена цепи.
- Снабдить цепь изогнутым звеном (2).
- Надеть цепь.
10.5 Мотовило
10.5.1 Настроить зубцы мотовила
Для нормальный условий уборки установить зубцы
мотовила вертикально или с легким наклоном
вперед.
При тяжелой полеглой культуре или коротком
стеблестое установить зубцы мотовила на захват.
Слишком выраженное положение зубцов мотовила
на захват может привести к намотке на мотовило.
- Учитывать общие предупреждающие указания
в начале главы "Работа".
Опасность!
Острые кромки или детали с остриями.
Опасность получения серьезных травм и
даже смерти.
- Установить защитное устройство для
предотвращения опасности.

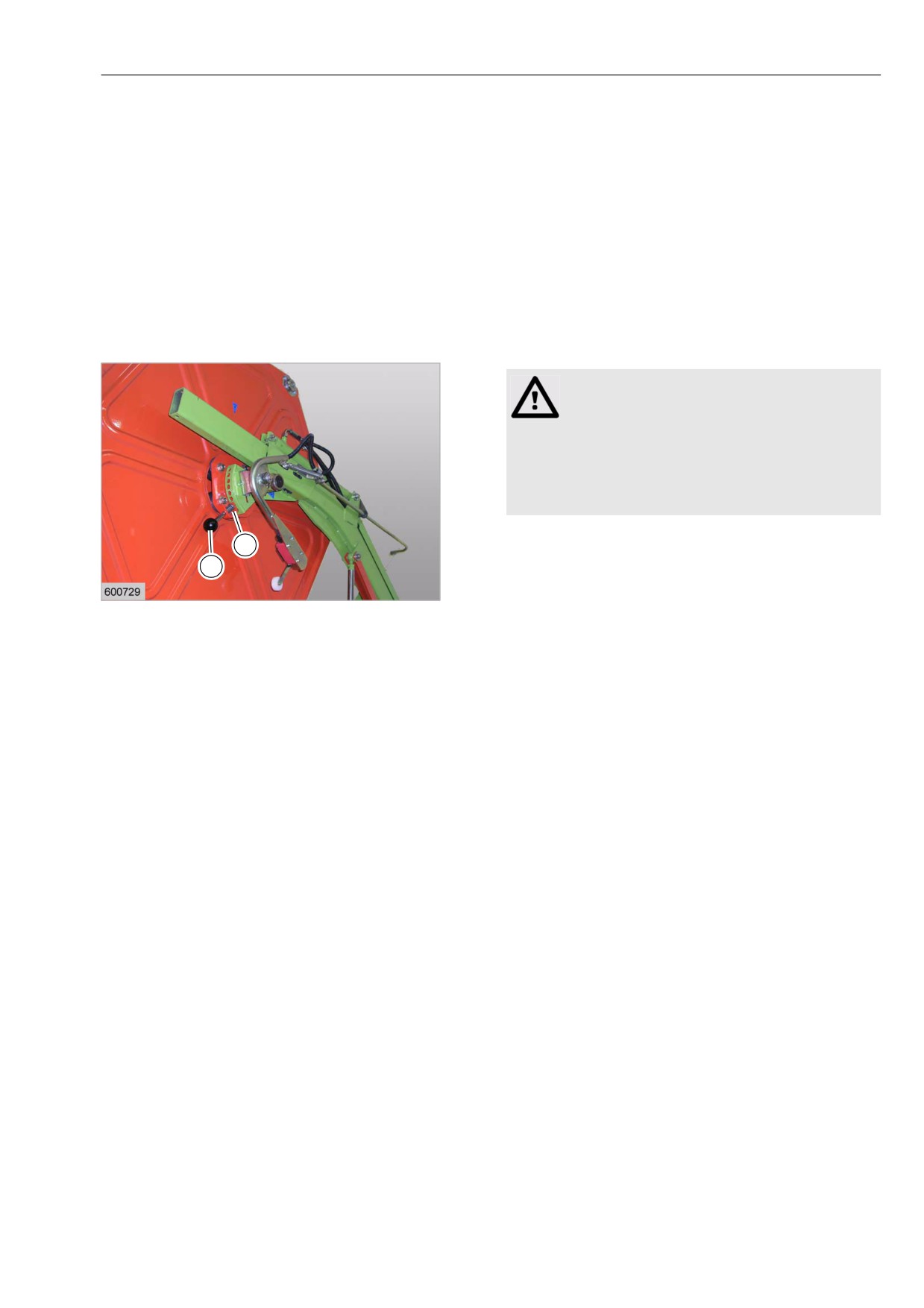

- Вытянуть задвижку (1).
1
- Перемещать зубцы мотовила посредством
2
рычага (2), пока задвижка (1) снова не войдет в
22
зацепление.
11955

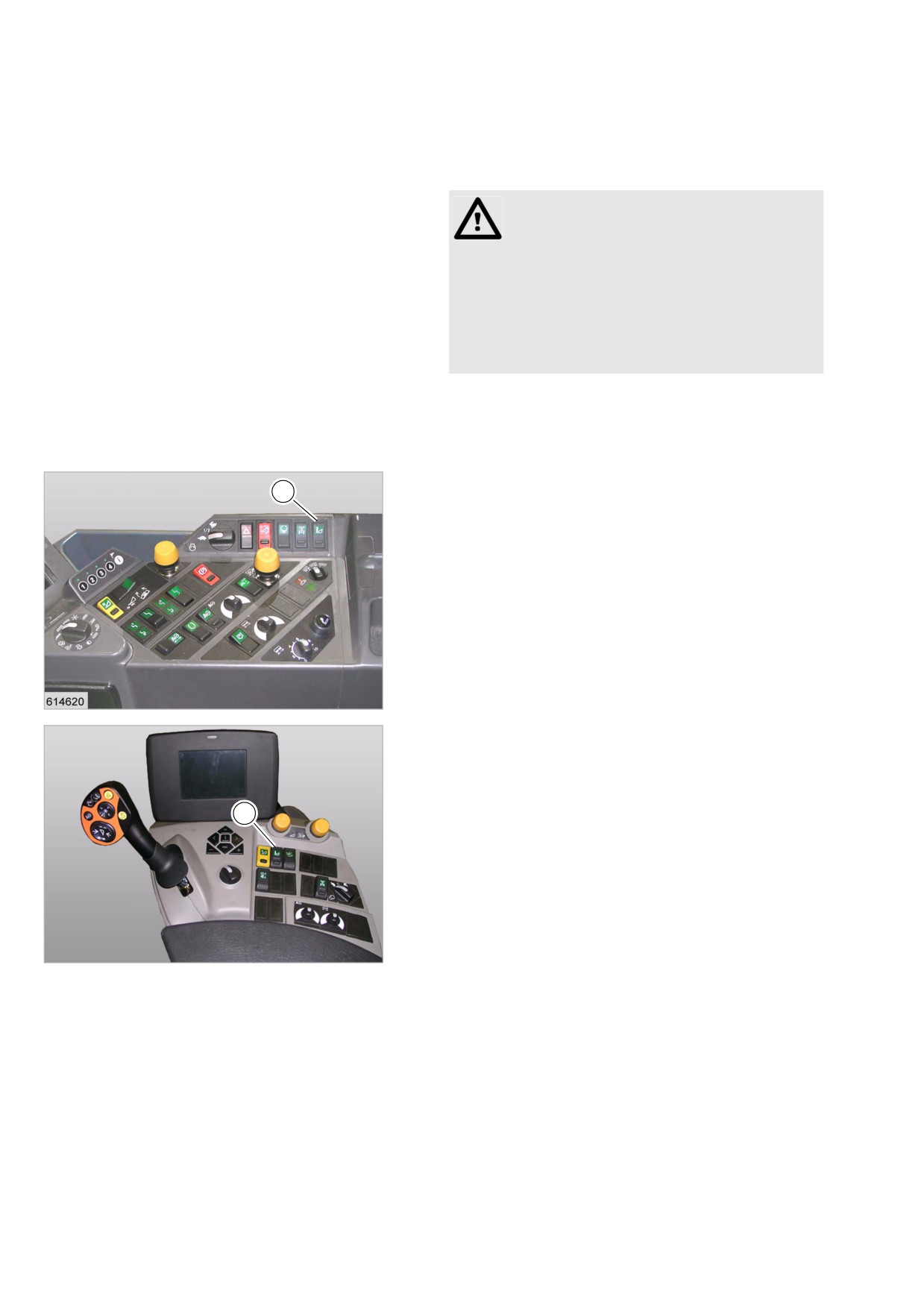

10.6 Косилочное устройство
10.6.1 Включить левый боковой нож
оснастки для рапса
Опасность!
При включении машина на машине или в
опасной зоне машины находятся люди.
Опасность получения серьезных травм и
даже смерти.
- Прежде чем включить машину,
убедитесь, что в опасной зоне не
находятся люди или предметы.
- Включить дизельный двигатель.
- Включить приставку.
Правый боковой нож включен.
- Включить выключатель (1).
1
Левый боковой нож включен.
23
LEXION
3088
1
24
MEDION/MEGA
14381
32653
10.6.2 Изменить длину стола из машины
При настройке длины стола изменяется зазор
между подающим шнеком и ножевым брусом.
На подачу убираемого материала можно влиять
путем настройки длины стола. Длину стола можно
изменять на 300 мм также и во время работы
машины.
Опасность!
При включении машина на машине или в
опасной зоне машины находятся люди.
Опасность получения серьезных травм и
даже смерти.
- Прежде чем включить машину,
убедитесь, что в опасной зоне не
находятся люди или предметы.

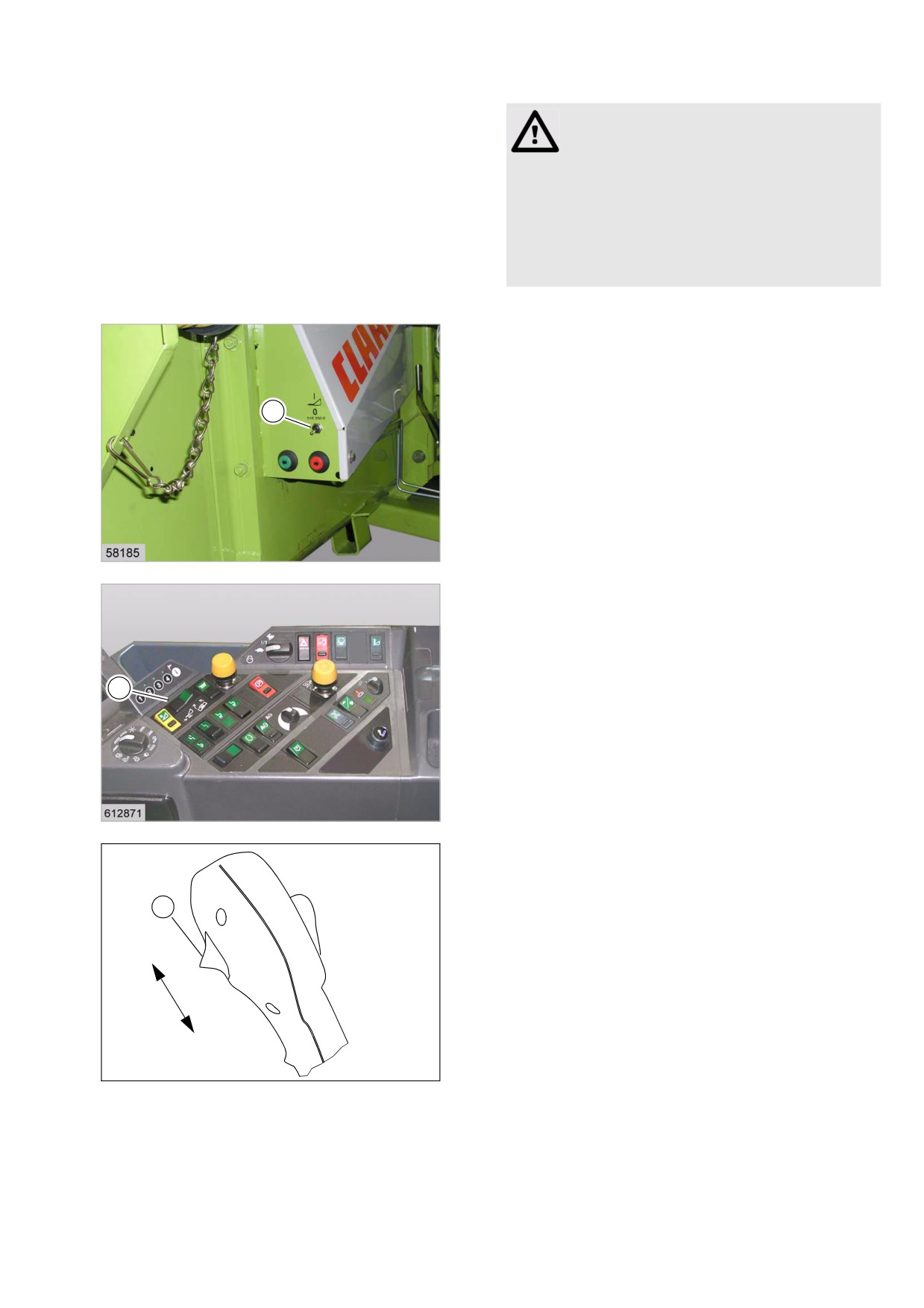

– Включить дизельный двигатель.
- Включить выключатель (1).
1
25
11938
- Поднять приставку.
- Перевести выключатель (1) в положение
регулирования стола.
1
26
936
- Изменить длину стола на
мультифункциональной ручке машины путем
перемещения выключателя (1) вверх и вниз.
1
27
766

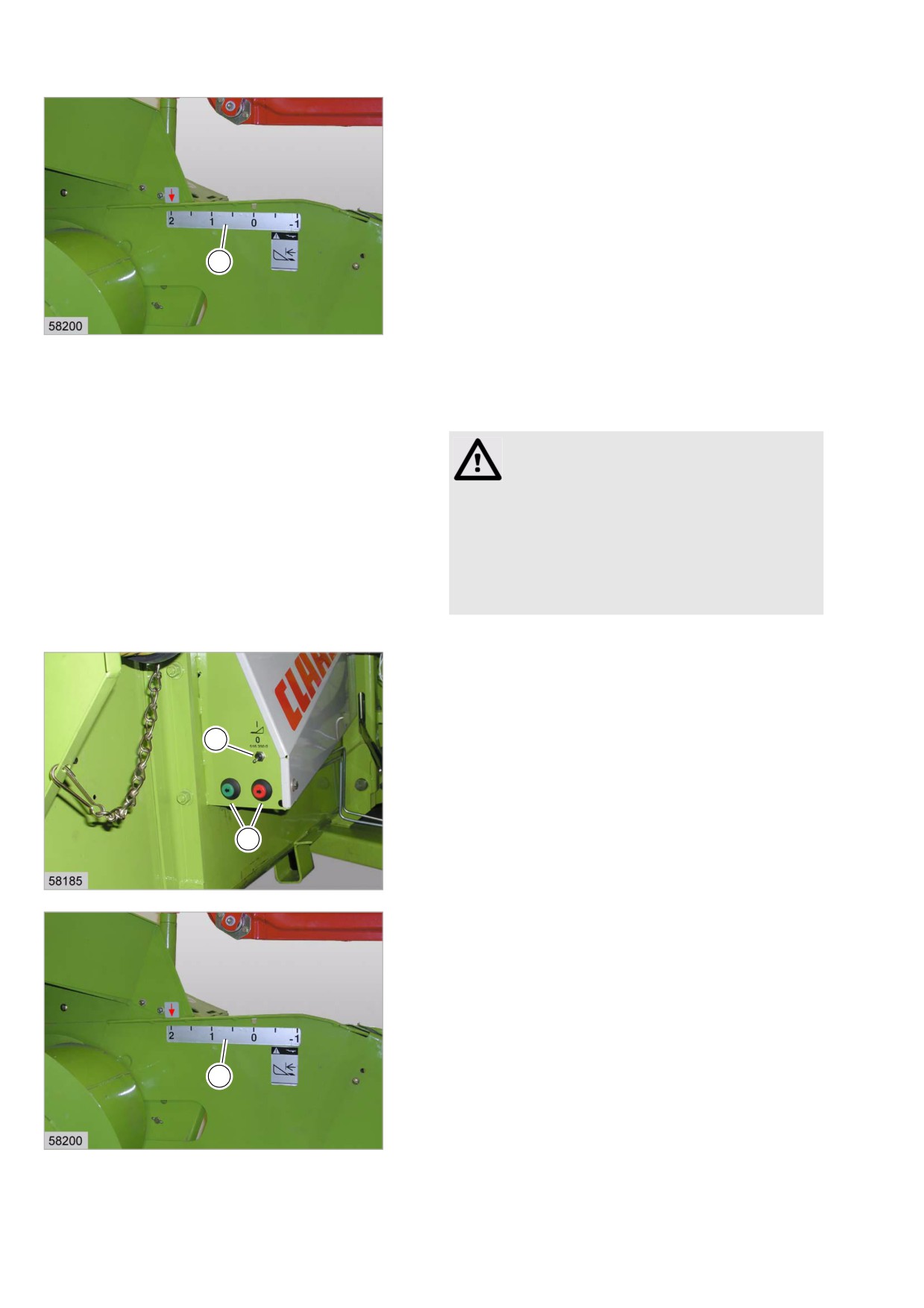

Изменение длины стола можно определить по
шкале (1) во внутренней зоне стебледелителя.
1
28
11940
32661
10.6.3 Изменить длину стола, находясь у
приставки
Опасность!
При включении машина на машине или в
опасной зоне машины находятся люди.
Опасность получения серьезных травм и
даже смерти.
- Прежде чем включить машину,
убедитесь, что в опасной зоне не
находятся люди или предметы.
- Включить дизельный двигатель.
- Поднять приставку.
- Включить выключатель (1).
- Изменить длину стола путем воздействия на
выключатель (2).
1
- Выключите выключатель (1).
2
29
11938
Изменение длины стола можно определить по
шкале (1) во внутренней зоне стебледелителя.
1
30
11940
11 Неисправность и устранение
11.1 Общие указания
11.1.1 Общие предупреждающие указания
Опасность!
Работы по техническому обслуживанию,
уходу и очистке, а также устранение
неисправностей должны выполняться
только при и остановленной машине.
Опасность получения серьезных травм и
даже смерти.
- Дизельный двигатель ВКЛ.
- Задействовать стояночный тормоз.
- Вытянуть ключ зажигания.
- Вытянуть ключ разъединителя
аккумуляторной батареи.
- Зафиксировать машину
противооткатными упорами.
- Убедиться в том, что машина не может
быть пущена в работу третьими
лицами.
Осторожно!
Неустранение функциональных
неисправностей.
Опасность повреждения машины.
- Установленные нарушения функций
сразу же устранять, при
необходимости обращаться в
авторизованную специализированную
мастерскую.
Опасность!
Приставка, мотовило и подающий агрегат
могут самостоятельно опускаться.
Опасность получения серьезных травм и
даже смерти.
- Вложить предохранительные опоры.
- Держаться на расстоянии от опасной
зоны.
11.2 Общая неисправность и устранение
11.2.1 Убираемый материал не подбирается
Возможная причина
Возможное устранение
Убираемый урожай прижат вниз в одном
- Принимать убираемый урожай из другого
направлении.
направления.
Мотовило отрегулировано неправильно.
- Наклонить мотовило немного вперед и вниз.
Пальцы мотовила направлены вперед.
- Направить пальцы мотовила назад.
1109
11.2.2 Жатка неровная
Возможная причина
Возможное устранение
Давление в шинах на одной стороне слишком
- Обеспечить рекомендуемое давление в
низкое.
шинах.
1110
11.2.3 Неравномерный поток материал с жатки
Возможная причина
Возможное устранение
Неправильно настроены подающие пальцы
- Настроить подающие пальцы подающего
подающего шнека.
шнека.
Подающие пальцы подающего шнека неисправны.
- Заменить неисправные подающие пальцы..
Неправильная скорость мотовила.
- Настроить скорость мотовила.
Неправильное положение мотовила.
- Наклонить мотовило вперед или назад.
Неверная высота подающего шнека.
- Настроить подающий шнек соответственно
убираемому материалу.
48385
11.2.4 Подача убираемого материала небольшая или с намоткой
Возможная причина
Возможное устранение
Неправильно настроены счищающие профили на
- Установить счищающий профиль ближе к
подающих шнеках.
подающему шнеку.
Неправильно установлена скорость шнека.
- Настроить скорость вращения подающего
шнека.
Неправильно настроены подающие пальцы
- Настроить подающие пальцы подающего
подающего шнека.
шнека.
Подающие пальцы подающего шнека неисправны.
- Заменить неисправные подающие пальцы.
Неправильно настроено мотовило.
- Установить мотовило ближе к подающему
шнеку.
Неправильно настроен подающий шнек.
- Настроить подающий шнек.
Длина стола настроена неправильно
- Отрегулировать длину стола.
(только для зерновых).
11.2.5 Шнек останавливается
Возможная причина
Возможное устранение
Шнек заблокирован.
- Проверните шнек в другом направлении и
удалите посторонний материал.
- Oтрeгулировть положениe подающего шнека,
yвeличить paccтояниe до днищa.
32908
11.2.6 Проблемы с высотой резания
Возможная причина
Возможное устранение
Не обеспечивается выученная высота резания.
- Проверить работу дуг АВТОКОНТУРА, в
случае необходимости заменить.
Не обеспечивается выученная высота резания.
- Проверить функцию потенциометра дуг
АВТОКОНТУРА, в случае необходимости
заменить на новый.
- Настроить потенциометр дуг АВТОКОНТУРА.
38992
11.2.7 Проблемы с ножами
Возможная причина
Возможное устранение
Ослабли держатели ножей.
- Отрегулировать держатель ножей.
Ножи повреждены.
- Заменить ножи на новые.
Возле ножевого бруса собирается посторонний
- Очистить ножевой брус.
материал.
Износ элемента защиты ножа.
- Заменить элемент защиты ножа.
Ножевой брус задевает за грунт.
- Настроить чувствительность АВТОКОНТУРА.
- Выпустить воздух из цилиндра
АВТОКОНТУРА.
Ножи плохо режут.
- Отрегулировать пальцы ножей.
- Поврежденные ножи или пальцы ножей
заменить на новые.
- Удалите отложения грязи на ножевом брусе.
Стол не перемещается достаточным образом
- Настроить выключатель перемещения стола.
вперед.
Стол стоит наклонно.
- Выпустить воздух из гидравлического
цилиндра перемещения стола.
1104
11.2.8 Нож останавливается
Возможная причина
Возможное устранение
Возле ножевого бруса собирается посторонний
- Удалить посторонний материал с ножевого
материал.
бруса.
содержание .. 5 6 7 8 ..
