Жатка CLAAS V1050-V540. Руководство по эксплуатации - часть 5

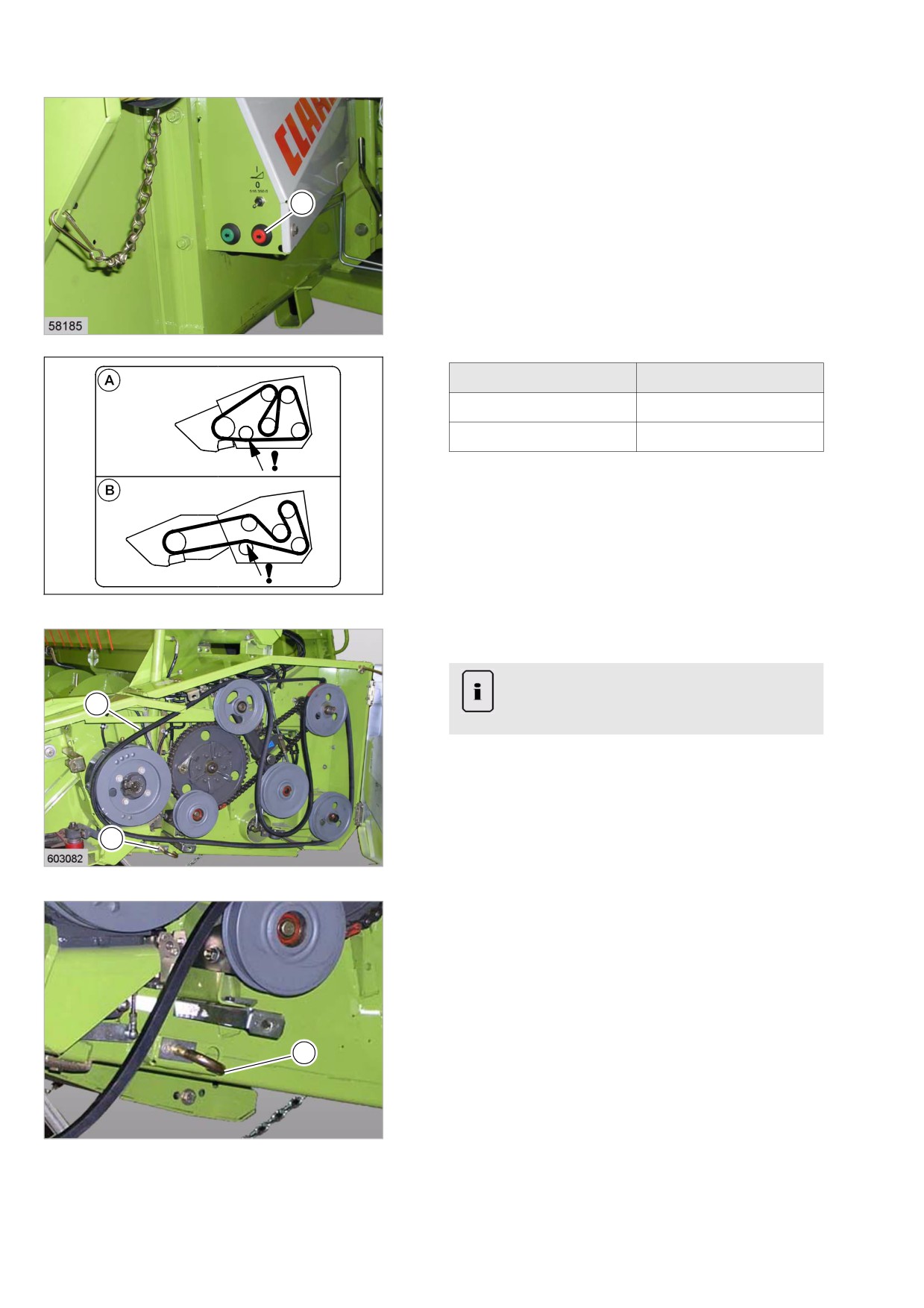

– Включить дизельный двигатель.
- Полностью переместить стол назад
выключателем (1).
Натяжение ремня снято.
1
- Заглушить дизельный двигатель.
3
11938
Ход ремня
Культура
A
Зерновые
B
Рапс
4
14021
- Надеть вариант ремня для рапса.
Указание!
1
Ремень в исполнении для рапса длиннее
ремня в исполнении для зерновых.
2
5
13837
- Вытянуть задвижку (2) и уложить рядом с
отверстием.
- Повторить процесс на другой стороне
приставки.
1
6
13838

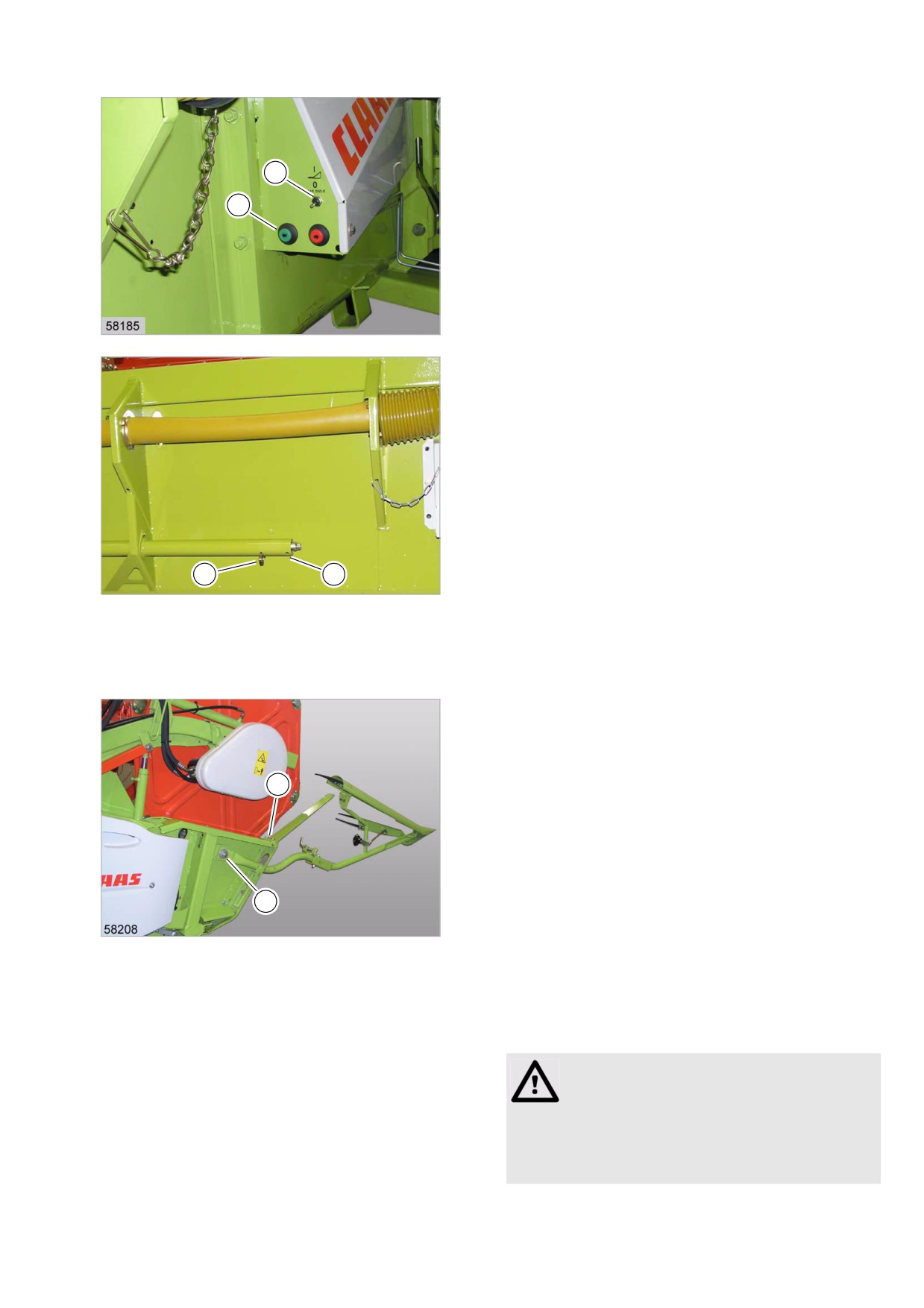

– Включить дизельный двигатель.
- Полностью переместить стол вперед
выключателем (1).
- Выключите выключатель (2).
2
- Заглушить дизельный двигатель.
1
7
11938
- Переставить шплинт из (A) в (B).
A
B
8
11990
38471
9.2.2 Снять стебледелители.
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Открутить стебледелители возле (1).
- Открутить лист возле (2).
- Снова ввернуть винты, без стебледелителя и
листа, возле (1) и (2).
2
- Повторить процесс на другой стороне
приставки.
1
9
11957
38472
9.2.3 Установить листы оснастки для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.

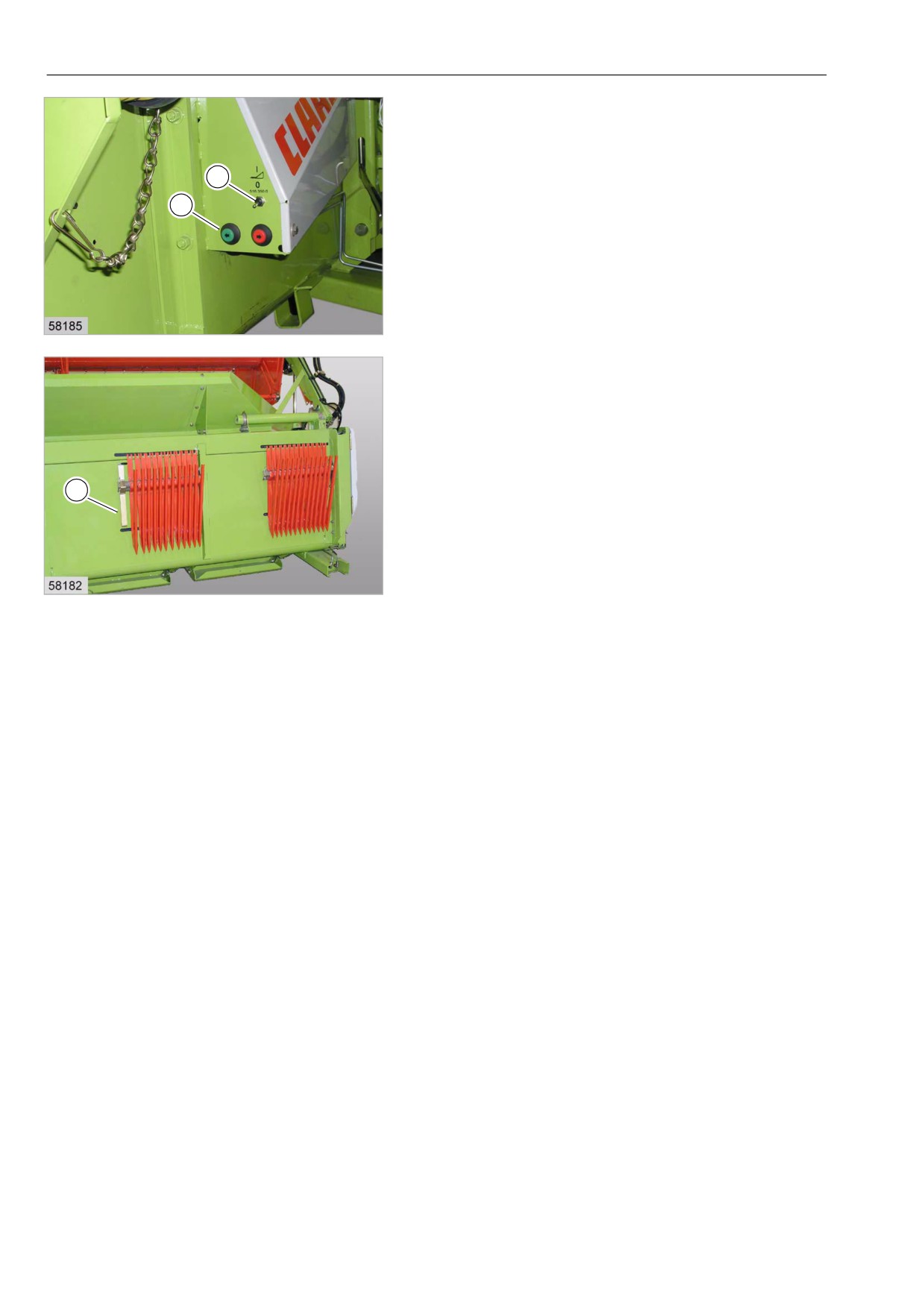

– Включить дизельный двигатель.
- Включить выключатель (1).
- Полностью переместить стол вперед
выключателем (2).
1
- Заглушить дизельный двигатель.
2
10
11938
- Вынуть инструмент (1) из держателя
колосоподъемников.
1
11
13840
14054

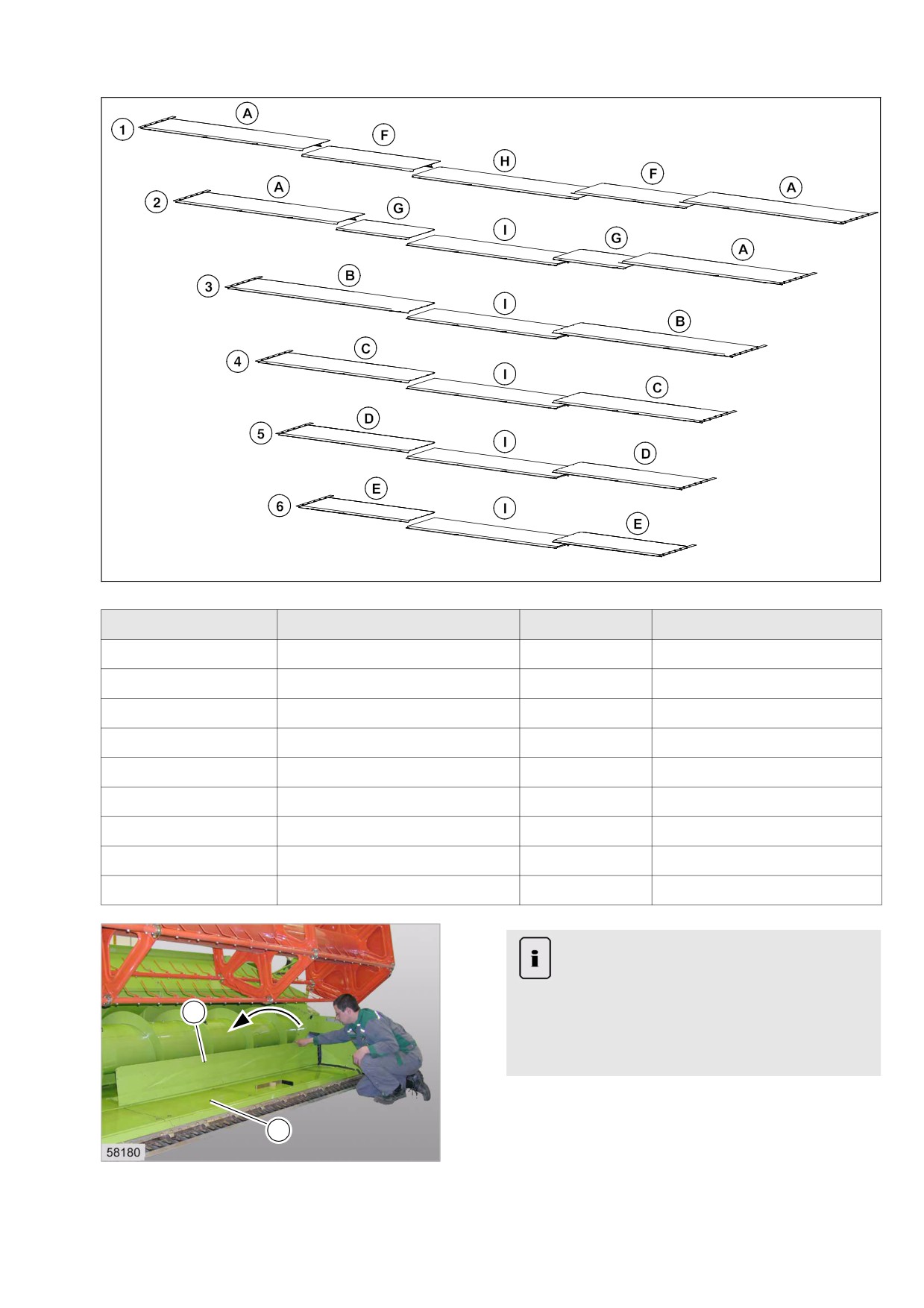

12
Рисунок
Ширина жатки
Размер
Значение (мм)
1
10,5 м
A
2410
2
9м
B
2699,5
3
7,5 м
C
2242
4
6,6 м
D
1937
5
6м
E
1632
6
5,4 м
F
1679,8
G
1086,8
H
2496
I
2249,8
Указание!
Обращать внимание на
последовательность монтажа.
1
Неправильная последовательность
действий затрудняет монтаж.
- Вложить средний лист первым.
– Расположить лист (1) непосредственно за
листом (2) на ребро.
2
13
13839
Предупреждение!
Зубцы мотовила провернуты в опасную
зону.
Повреждение конечностей.
1
- Провернуть зубцы мотовила вверх из
опасной зоны.
2
– Отложить лист (1) назад при помощи
инструмента (2).

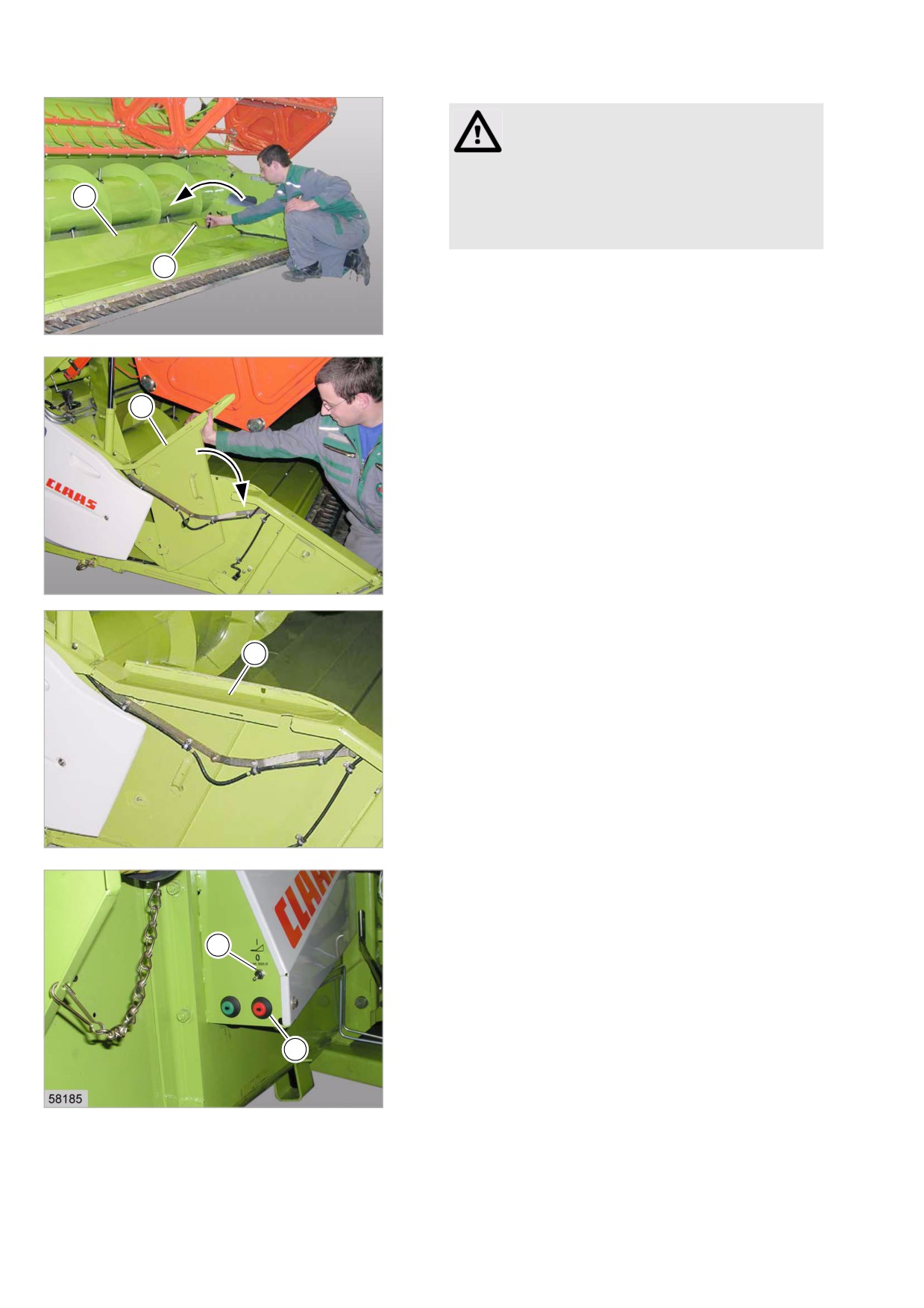

- Повторять процесс, пока не будут вложены все
14
листы.
13842
- Зацепить лист (1) в задней части.
- Нажать на лист (1) впереди вниз.
1
- Повторить процесс на другой стороне
приставки.
15
13844
1
16
13845
- Включить дизельный двигатель.
- Переместить стол назад выключателем (1) до
упора.
2
Ранее установленные листы теперь закреплены.
- Выключите выключатель (2).
– Заглушить дизельный двигатель.
1
17
11938
9.2.4 Установить боковой нож оснастки для
рапса
-
Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.
Опасность!
Подъем тяжелых конструктивных деталей.
Опасность получения серьезных травм и
даже смерти.
- Использовать подъемный инструмент
достаточной грузоподъемности.
- Использовать безопасный подъемный
инструмент.
- Использовать подъемный инструмент
твердом и ровном основании.
- Подъемный инструмент устанавливать
в предусмотренном или подходящем
положении.
-

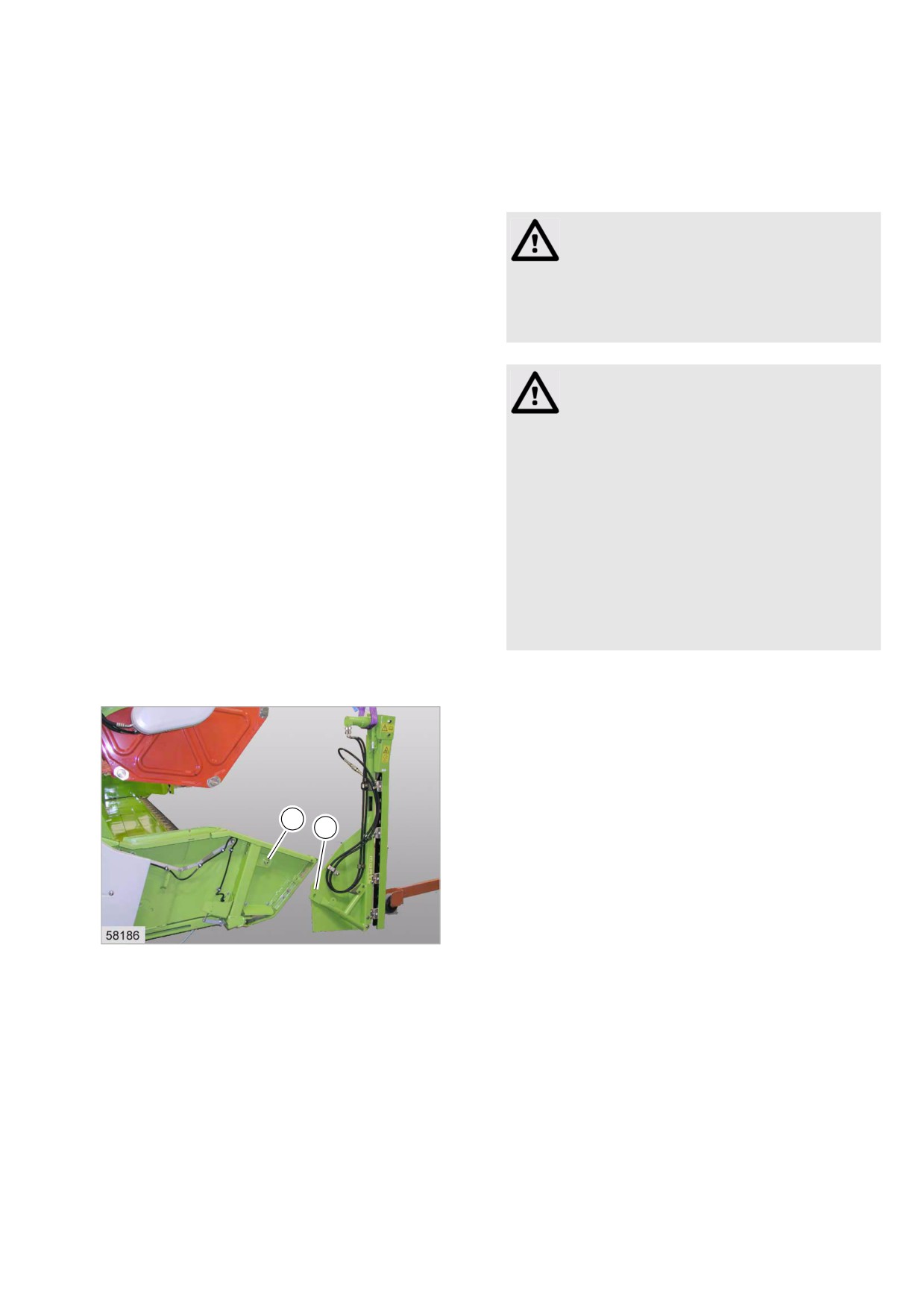

Подвесить боковой нож к подходящему
подъемному устройству.
-
Насадить ножевой брус с отверстием (1) на
оправку (2).
2
1
18
13849

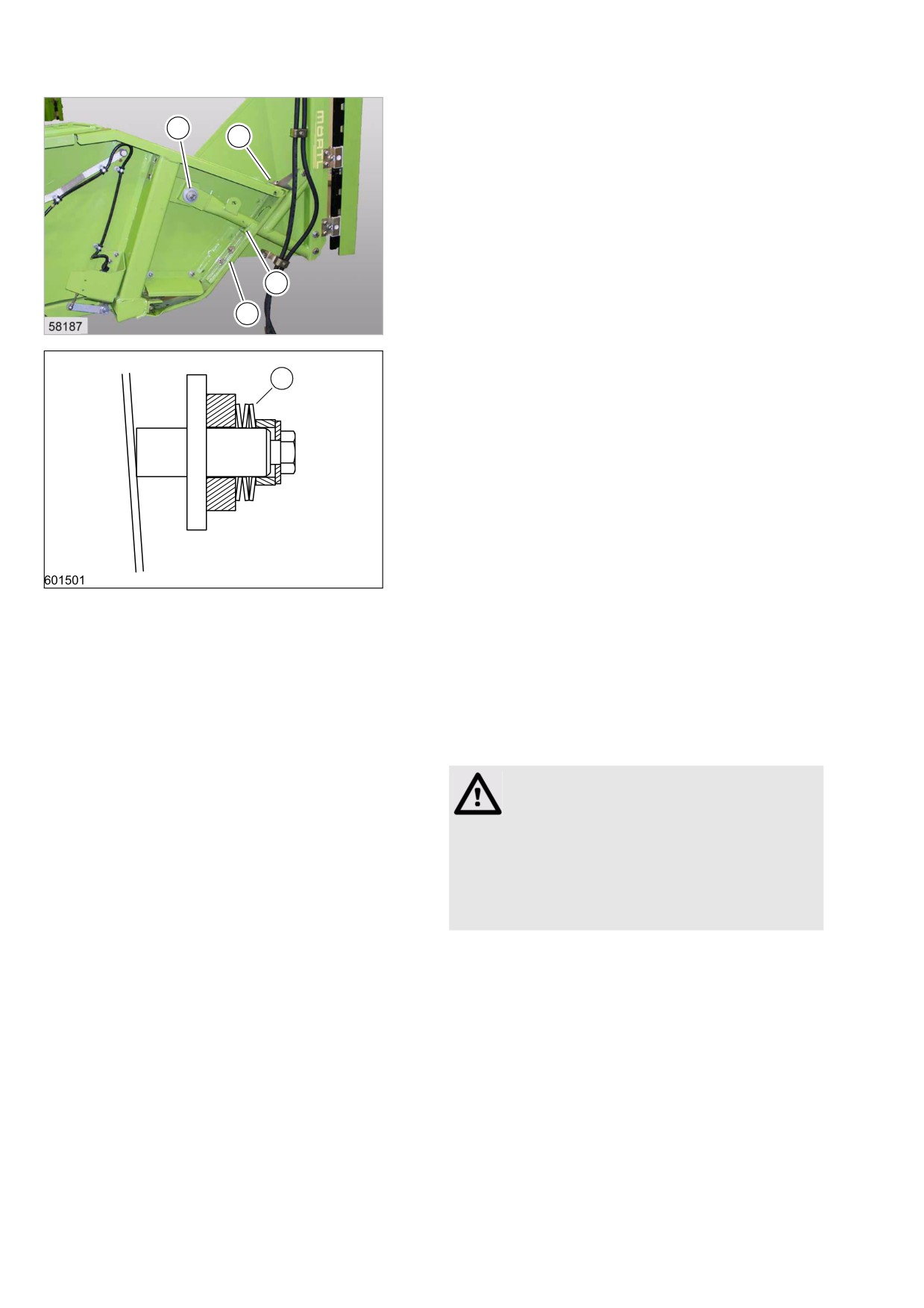

– Прикрутить ножевой брус возле (1), в
соответствии с чертежом поперечного сечения.
1
3
При установке пружин (2) обращать
внимание на положение!
- Прикрутить ножевой брус возле (3).
- Освободить задвижку возле (4).
- Придвинуть задвижку возле (5) к трубе.
- Закурить задвижку возле (4).
5
4
19
13850
2
20
13852
- Повторить процесс на другой стороне
приставки.
38474

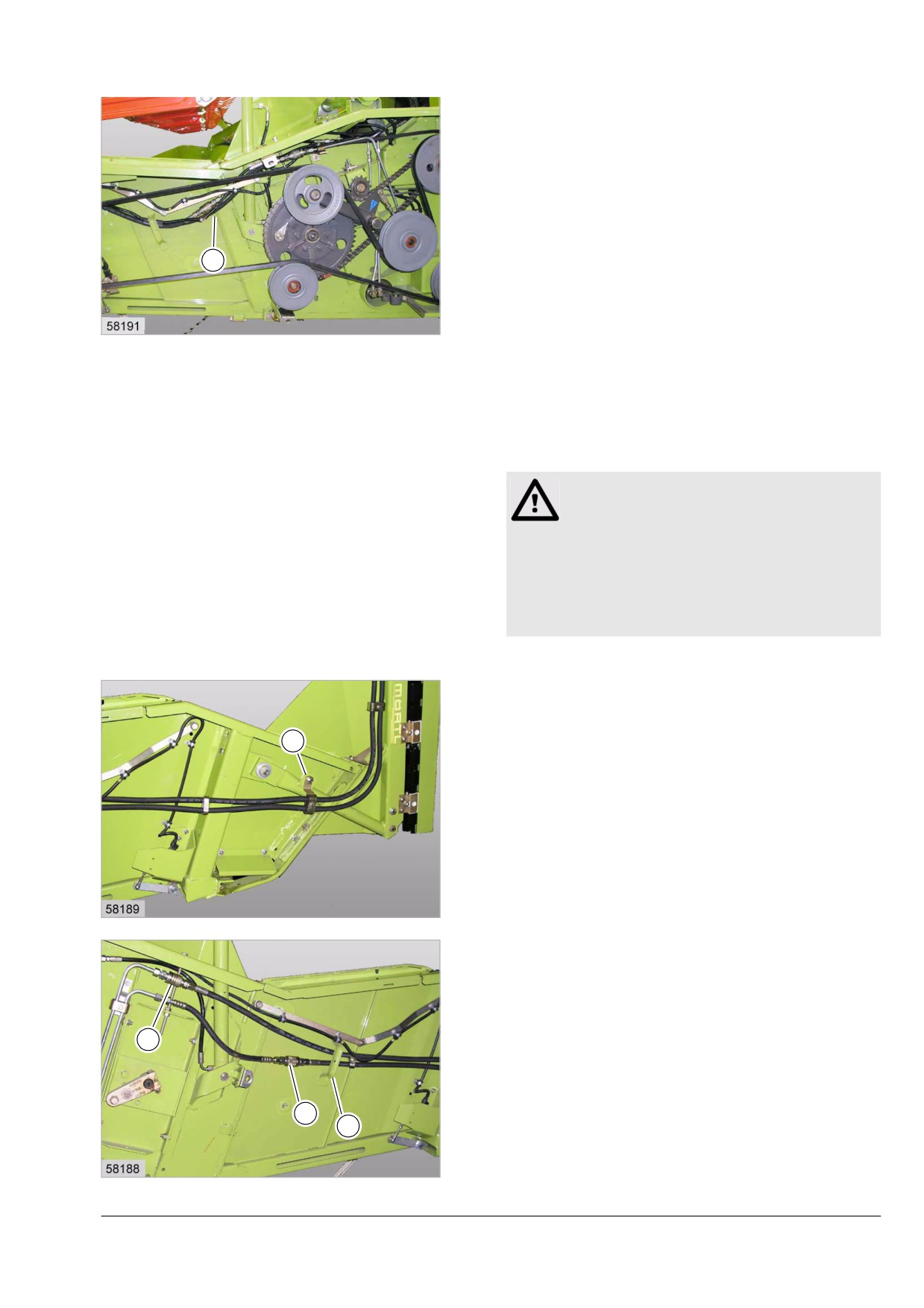

9.2.5 Подключить гидравлику оснастки для
рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Осторожно!
Эксплуатация машины с использованием
загрязненных эксплуатационных
материалов.
Опасность повреждения машины.
- Обращать внимание на чистое
окружение.
Правая сторона приставки

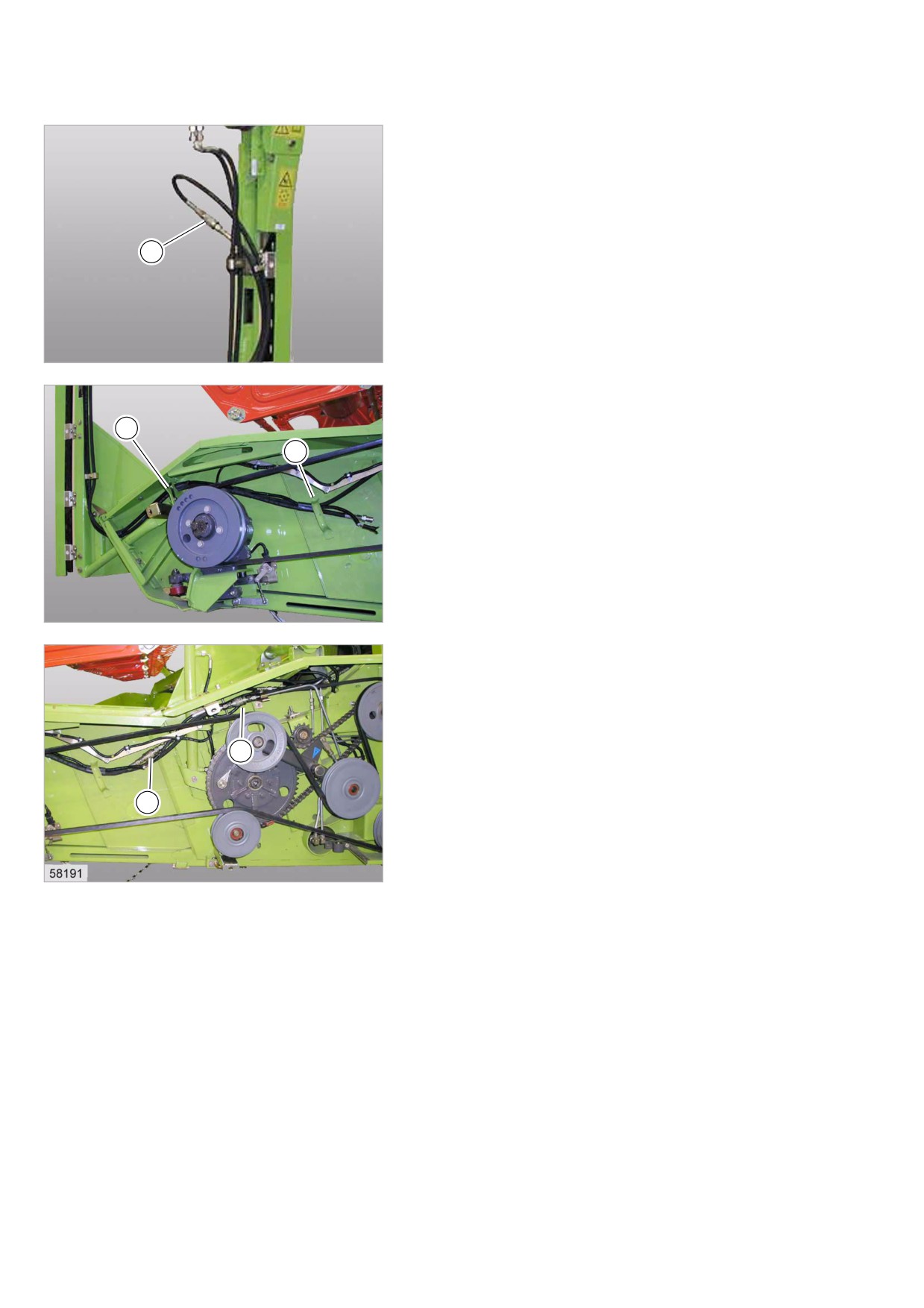

- Рассоединить муфту (1).
1
21
13859
- Провести концы муфты через ручку (1).
- Снова подсоединить концы муфты
возле (2) и (3).
3
2
1
22
13853
- Прикрутить шлангопроводы возле (1).
1
23
13854
Левая сторона приставки
- Рассоединить муфту (1).
1
24
13859
- Провести концы муфты возле (1) насквозь.
1
1
25
13860
- Подсоединить концы муфты возле (1) и (2).
2
1
26
13862
38475
9.2.6 Подключить электрооборудование
оснастки для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
– Соединить штекеры возле (1).
1
27
13862
38476

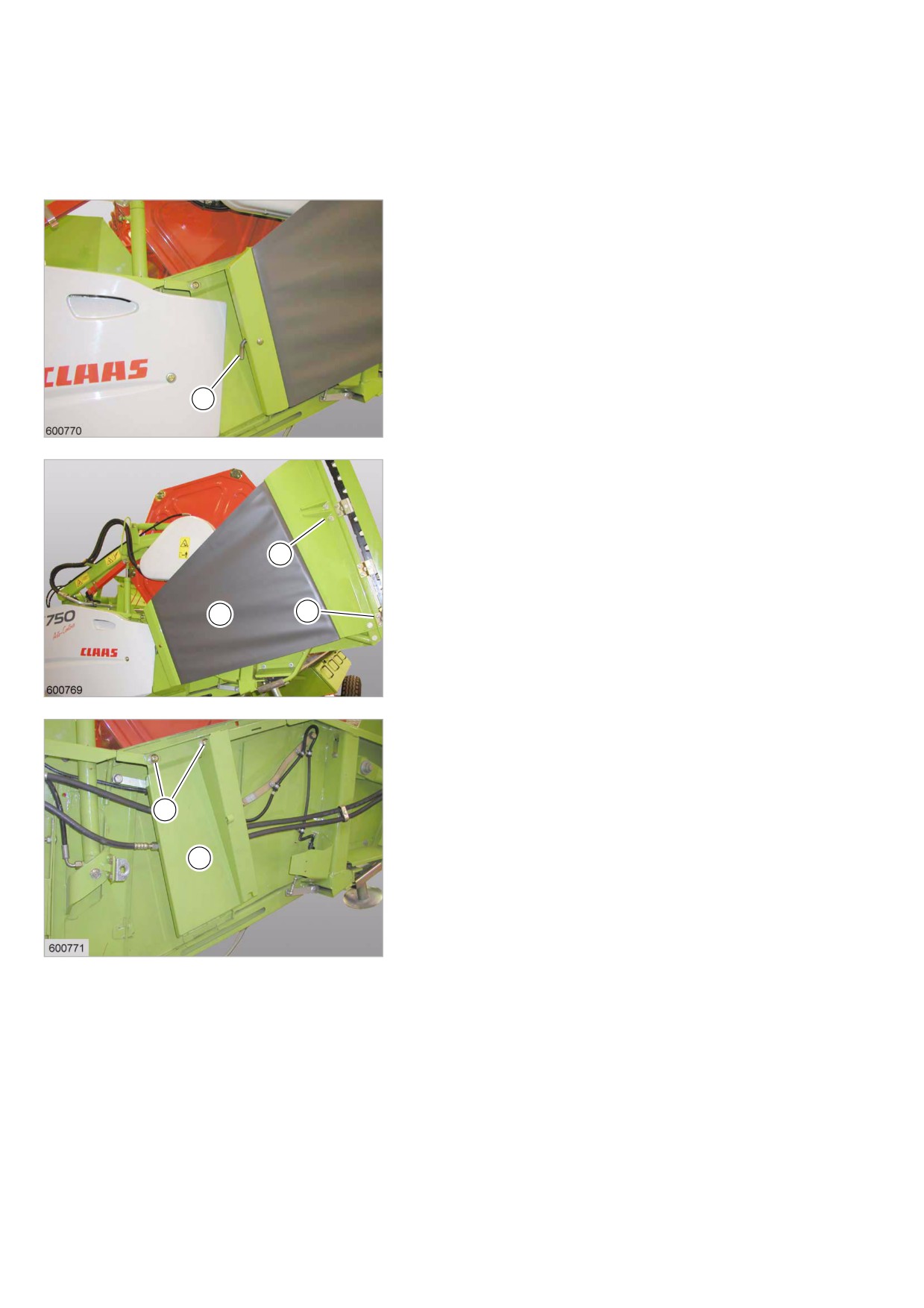

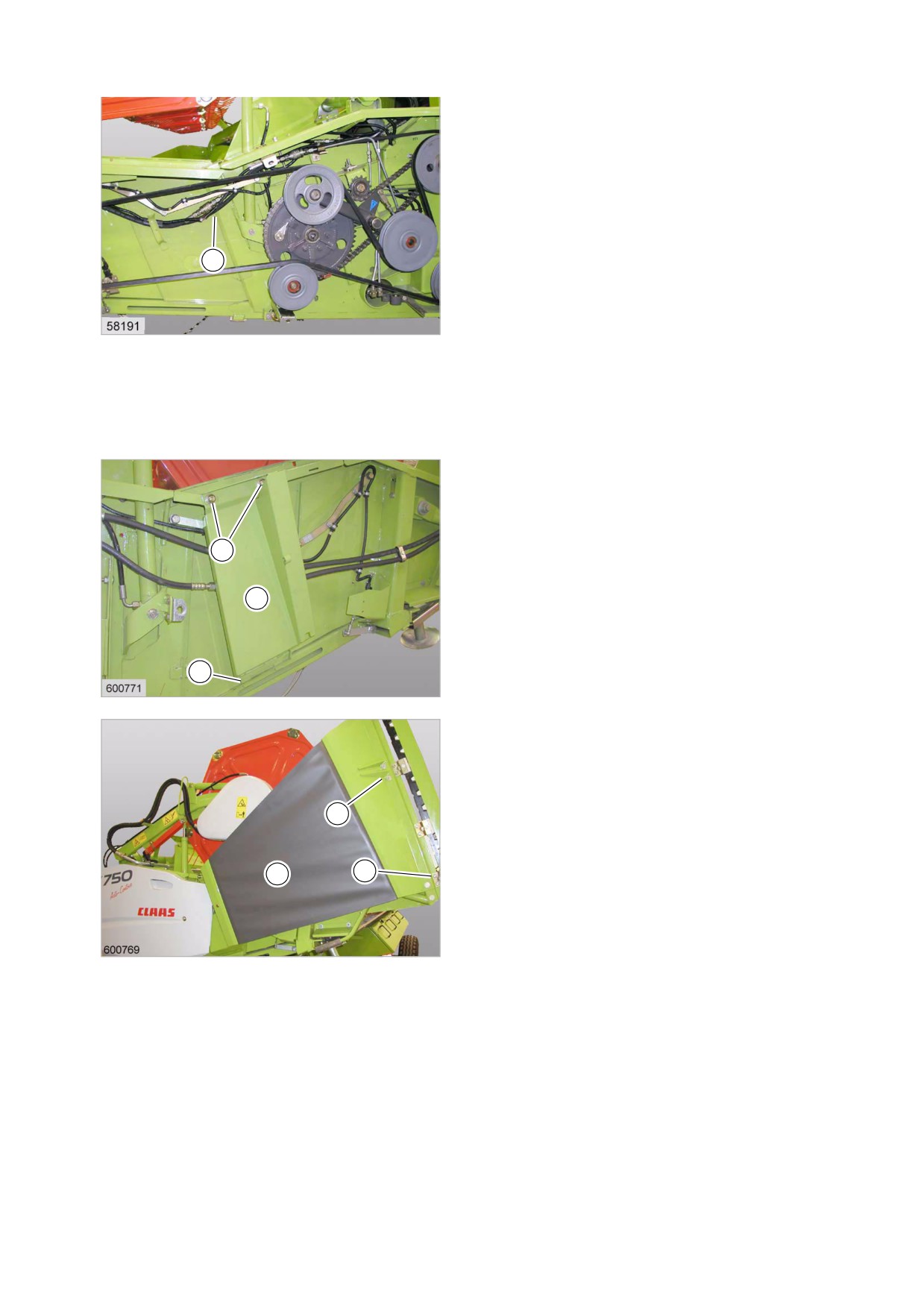

9.2.7 Установить отводящий фартук
оснастки для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Вставить лист (1) возле (2).
- Прикрутить лист (1) возле (3).
3
1
2
28
13864
- Прикрутить отводящий фартук (1) возле (2).
2
1
2
29
13865

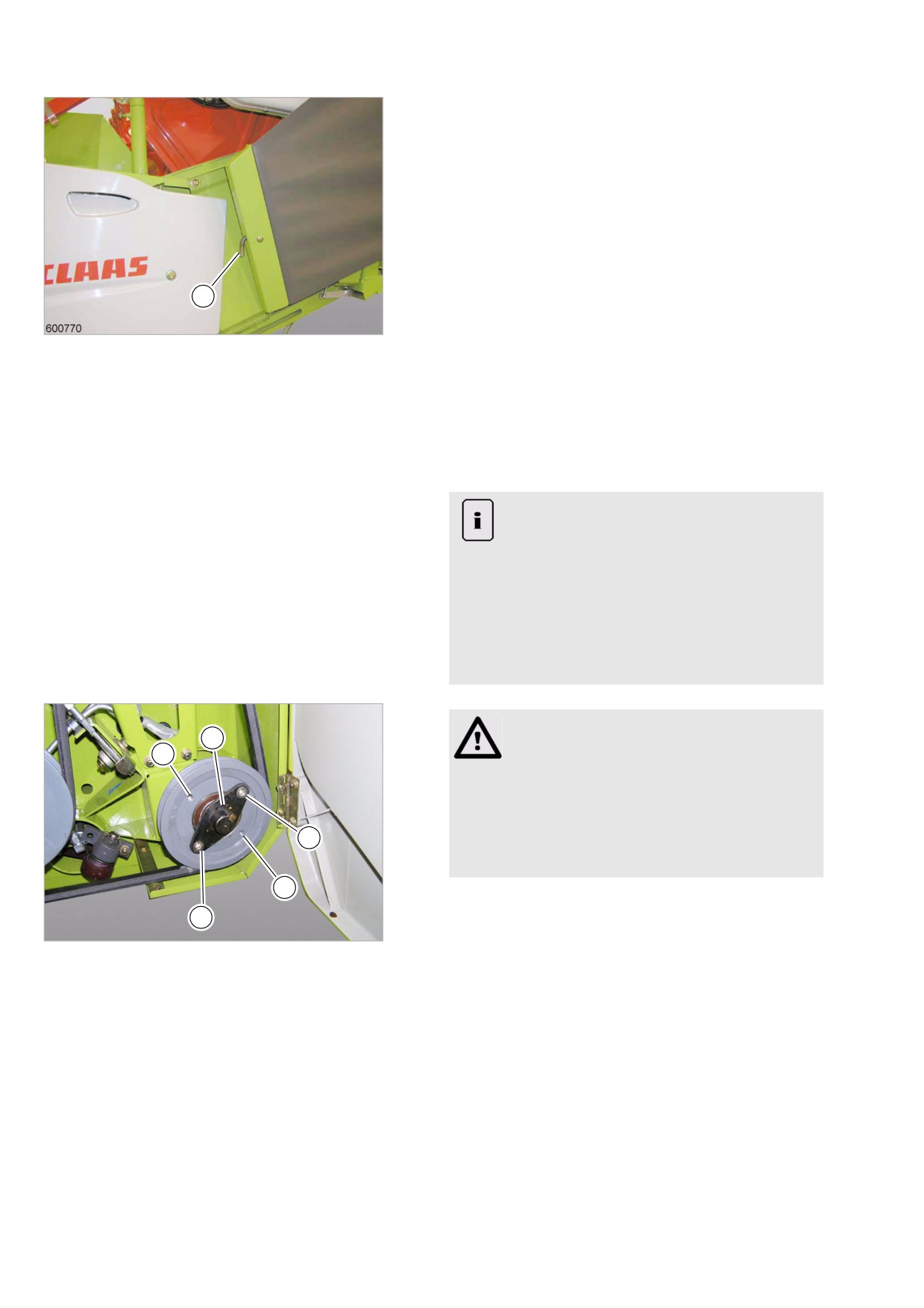

– Прикрутить и натянуть отводящий фартук
возле (1).
1
30
13866
47942
9.2.8 Включить гидравлический насос
оснастки для рапса в работу
(оснастка по выбору)
-
Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Указание!
Проверить необходимость одновременно
работающего гидравлического насоса.
Повышенный расход топлива.
Повышенной износ на приставке.
- Если оснастка для рапса не находится
в работе, выключить гидравлический
насос.
Внимание!
2
Опасность защемления при монтаже.
1
Защемление конечностей.
- Остерегаться повреждения
конечностей в опасной зоне.
A
- Использовать подходящий
инструмент.
1
-
Вывернуть винты (1) на обратной стороне
A
ременного шкива.
31
В случае необходимости провернуть ременный
На изображении показана оснастка по выбору
17306
шкив в подходящее положение.
-
Провернуть фланец (2) с отверстиями над
позицией (A).
-
Винты (1) спереди ввернуть в ременный шкив
возле (A).
Гидравлический насос для работы ножей для рапса
автоматически включается после включения
приставки.
9.3 Переоборудовать приставку на
уборку зерновых (оснастка по выбору)
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Вывести гидравлический насос оснастки для
рапса из работы (оснастка по выбору).
- Снять отводящий фартук оснастки для рапса.
- Отсоединить электрооборудование оснастки
для рапса.
- Отсоединить гидравлику оснастки для рапса.
- Снять боковой нож оснастки для рапса.
- Снять листы оснастки для рапса.
- Установить стебледелители.
- Установить ремень для уборки зерновых.
47944

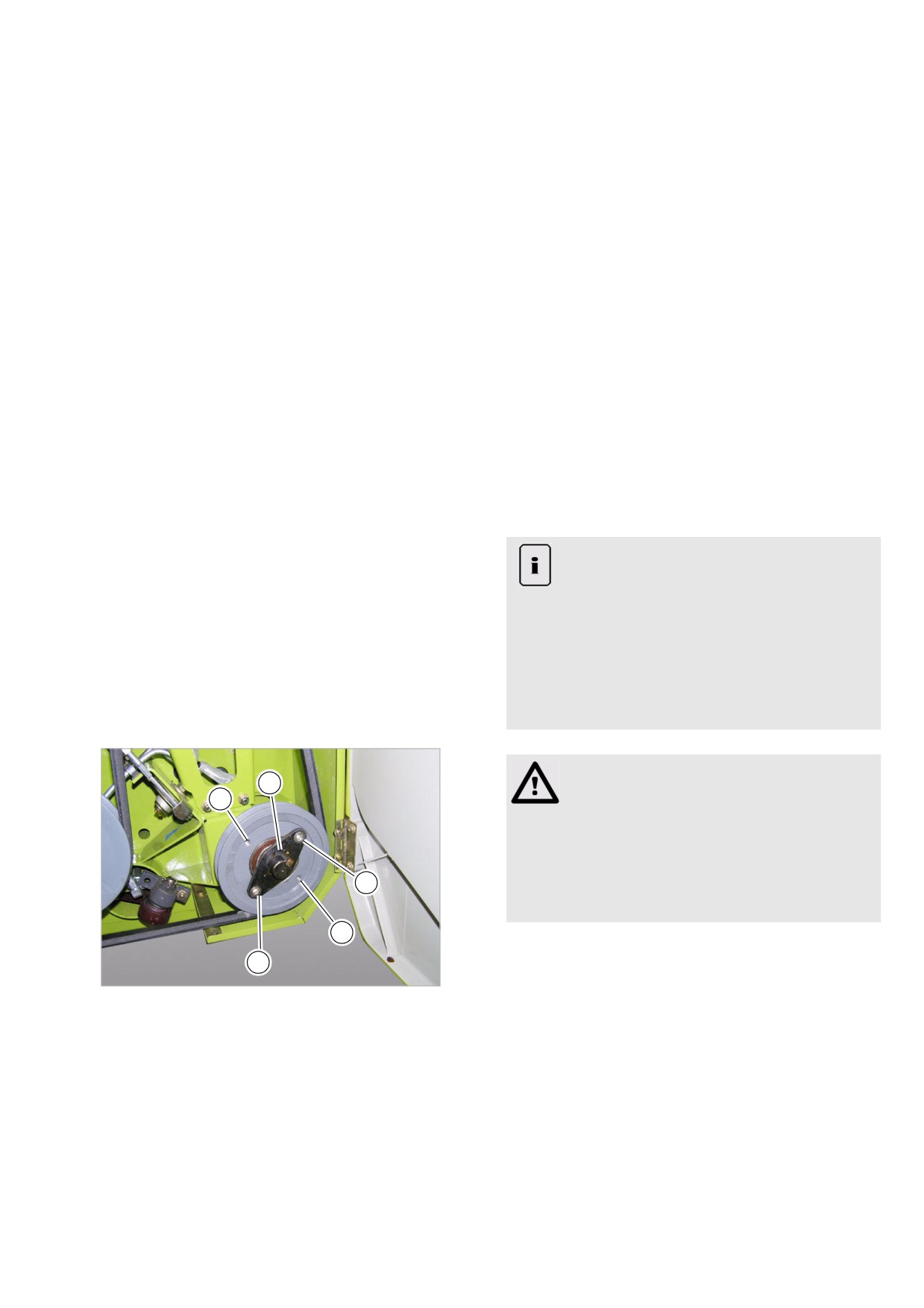

9.3.1 Вывести гидравлический насос
оснастки для рапса из работы (оснастка по
выбору)
-
Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Указание!
Проверить необходимость одновременно
работающего гидравлического насоса.
Повышенный расход топлива.
Повышенной износ на приставке.
- Если оснастка для рапса не находится
в работе, выключить гидравлический
насос.
Внимание!
2
Опасность защемления при монтаже.
A
Защемление конечностей.
- Остерегаться повреждения
конечностей в опасной зоне.
1
– Использовать подходящий
инструмент.
A
-
Выверните болты (1).
1
-
Винты (1) сзади ввернуть в ременный шкив
32
возле (A).
На изображении показана оснастка по выбору
17306
В случае необходимости провернуть ременный
шкив в подходящее положение.
Гидравлический насос для работы ножей для рапса
не находится в рабочем режиме.
9.3.2 Снять отводящий фартук оснастки
для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Снять натяжение и открутить и отводящий
фартук возле (1).
1
33
13866
- Открутить отводящий фартук (1) возле (2).
2
1
2
34
13865
- Открутить лист (1) возле (2).
- Снять лист (1).
2
1
35
13864
38493
9.3.3 Отсоединить электрооборудование
оснастки для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
– Отсоединить штекеры возле (1).
1
36
13862
38500
9.3.4 Отсоединить гидравлику оснастки для
рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Осторожно!
Эксплуатация машины с использованием
загрязненных эксплуатационных
материалов.
Опасность повреждения машины.
- Обращать внимание на чистое
окружение.

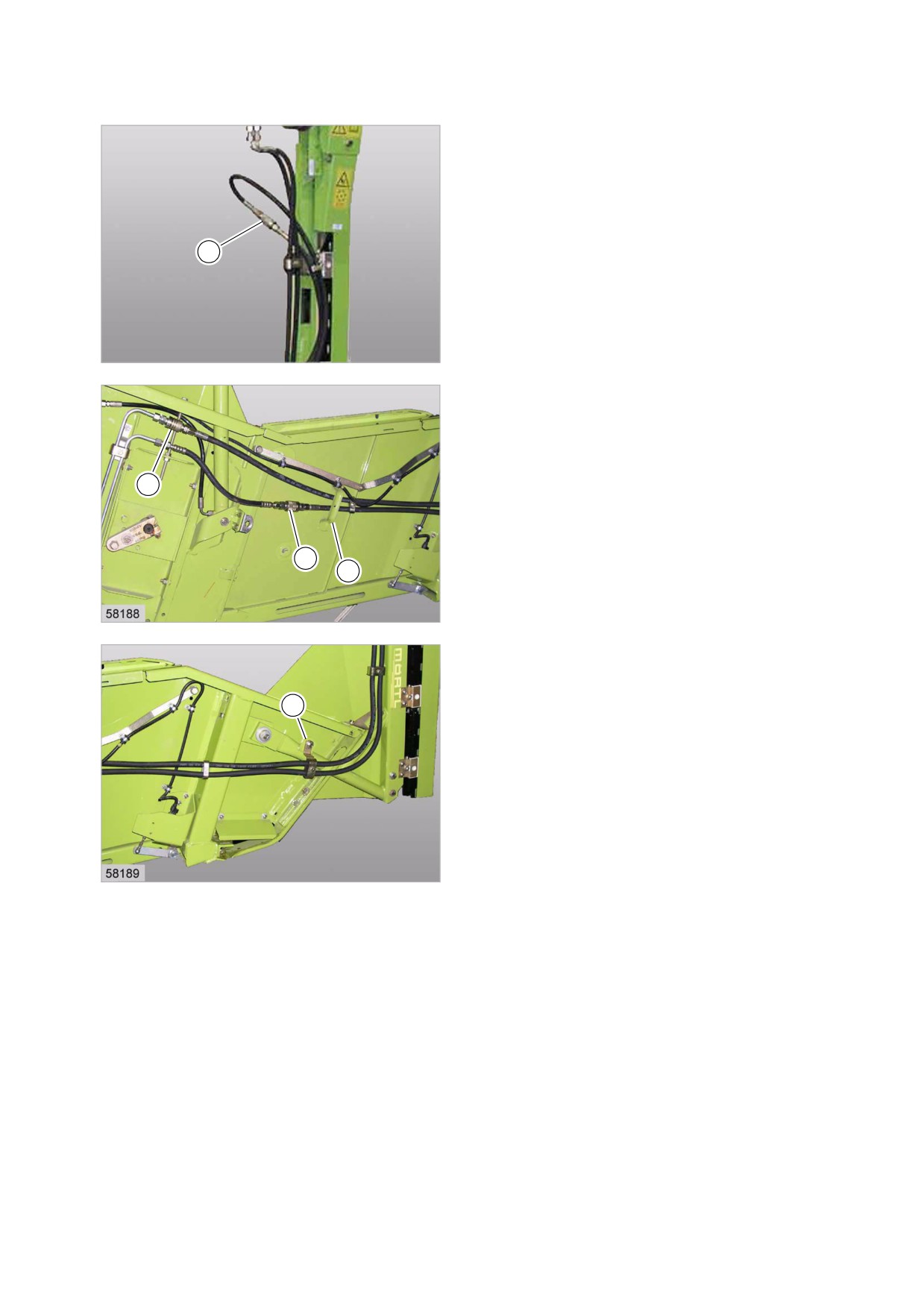

Правая сторона приставки

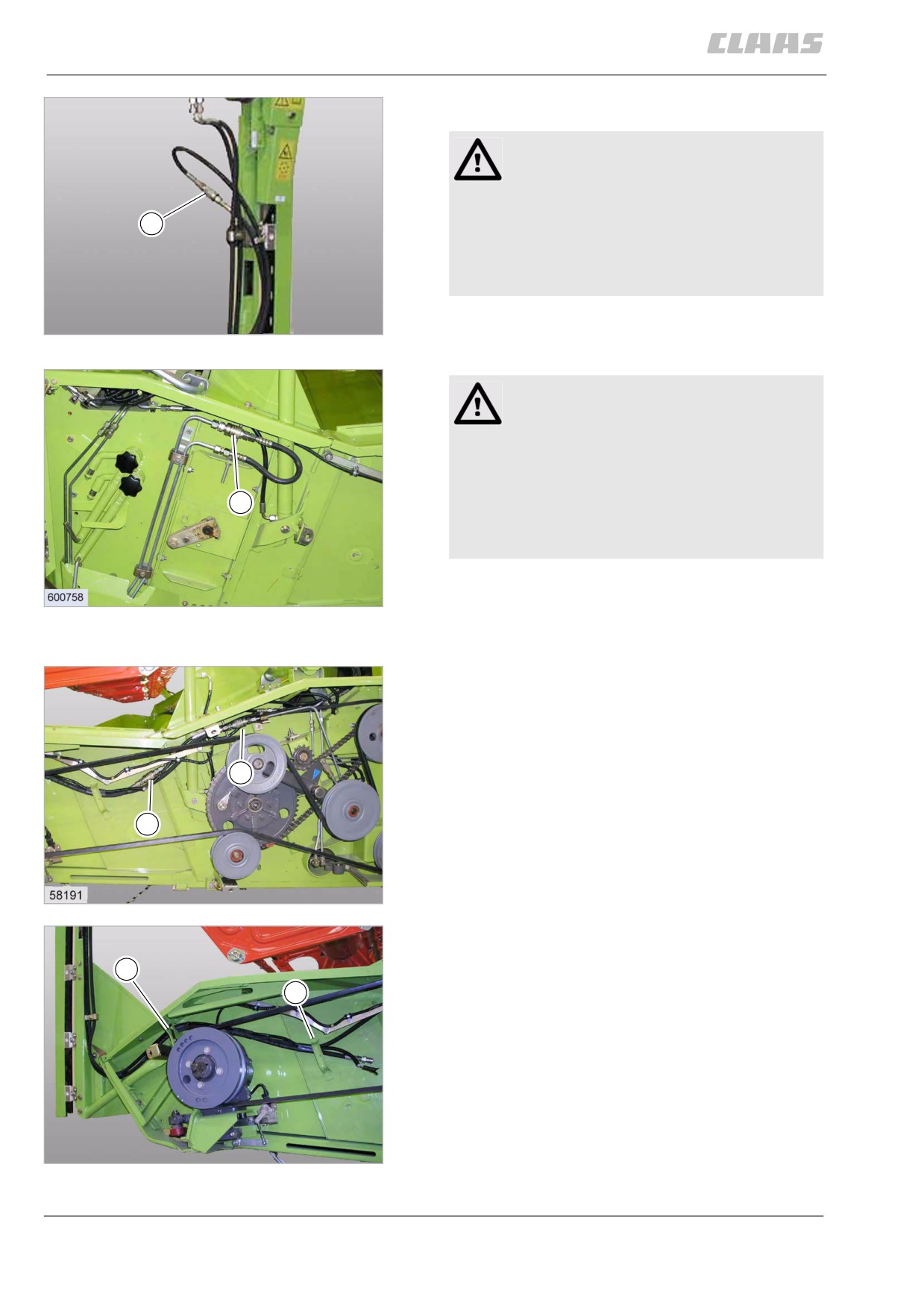

- Открутить шлангопроводы возле (1).
1
37
13854
- Рассоединить концы муфты возле (1) и (2).
- Провести концы муфты назад через ручку (3).
1
2
3
38
13853
–

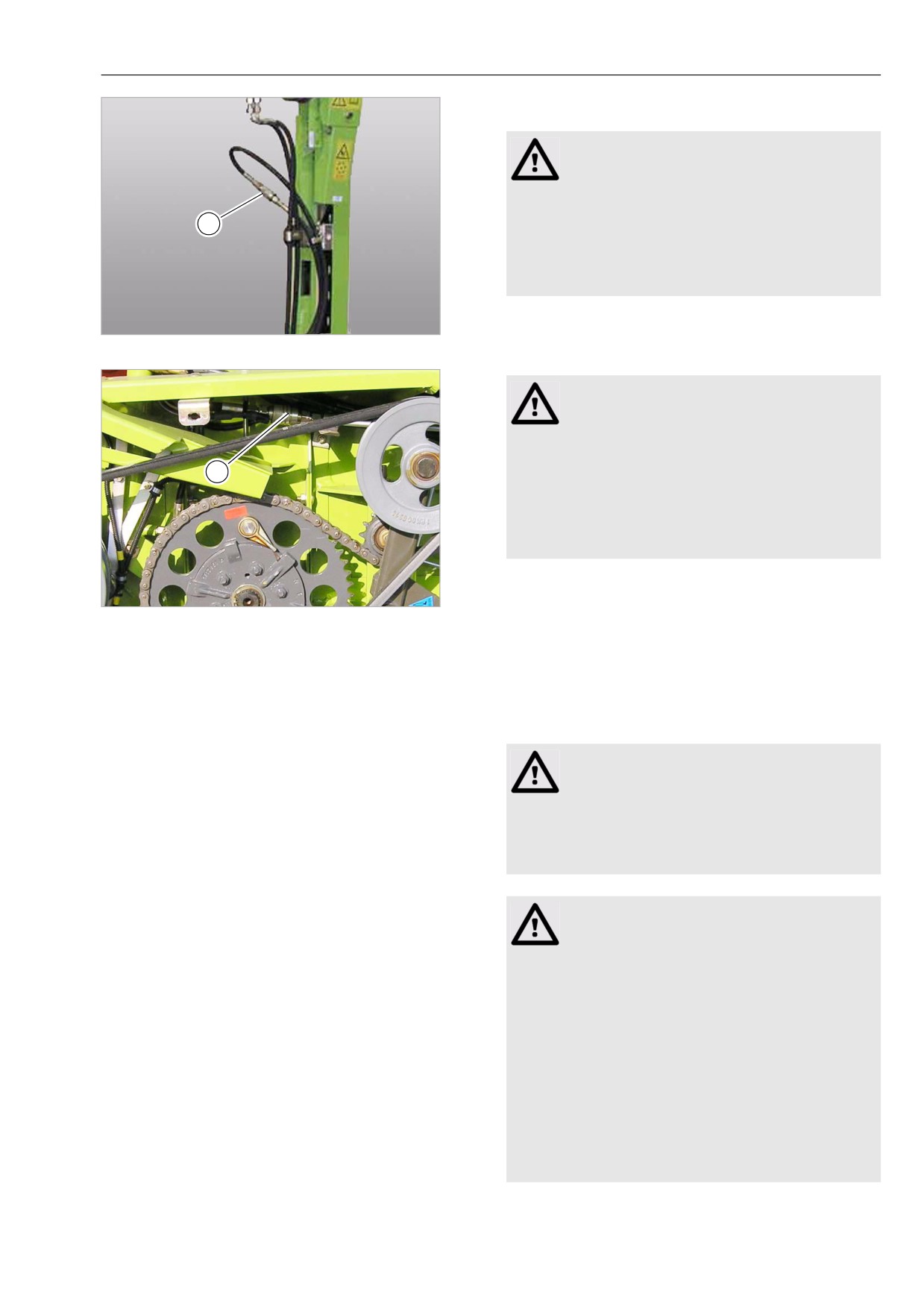

Соединить концы муфты возле (1).
Осторожно!
Эксплуатация машины с использованием
загрязненных эксплуатационных
материалов.
1
Опасность повреждения машины.
- Убедиться в том, что концы муфты
соединены.
39
13859
Опасность!
Ошибочные функции машины или
ошибочные функции защитных
мероприятий.
Опасность получения серьезных травм и
1
даже смерти.
- Точно соблюдать указания по порядку
действий.
-
Соединить концы муфты возле (1).
40
13875
Левая сторона приставки
- Рассоединить концы муфты возле (1) и (2).
2
1
41
13862
- Провести концы муфты возле (1) насквозь
назад.
1
1
42
13860
–
Соединить концы муфты возле (1).
Осторожно!
Эксплуатация машины с использованием
загрязненных эксплуатационных
материалов.
1
Опасность повреждения машины.
- Убедиться в том, что концы муфты
соединены.
43
13859
Опасность!
Ошибочные функции машины или
ошибочные функции защитных
мероприятий.
1
Опасность получения серьезных травм и
даже смерти.
- Точно соблюдать указания по порядку
действий.
-
Соединить концы муфты возле (1).
44
13876
38505
9.3.5 Снять боковой нож оснастки для
рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.
Опасность!
Подъем тяжелых конструктивных деталей.
Опасность получения серьезных травм и
даже смерти.
- Использовать подъемный инструмент
достаточной грузоподъемности.
- Использовать безопасный подъемный
инструмент.
- Использовать подъемный инструмент
твердом и ровном основании.
- Подъемный инструмент устанавливать
в предусмотренном или подходящем
положении.
