Жатка CLAAS V1050-V540. Руководство по эксплуатации - часть 4
6.1.2 Контрольный перечень для пуска в
эксплуатацию
Перед каждым пуском в эксплуатацию необходимо
выполнить следующие действия.
- Пройти все необходимые пункты в
соответствии с таблицей технического
обслуживания.
- Учитывать общие предупреждающие указания
в начале главы "Перед каждым пуском в
эксплуатацию".
Машина
- В случае необходимости настроить машину на
приставку.
Отбор мощности / приводы
- В случае необходимости переоборудовать
приводы на убираемый материал (оснащение
по выбору).
- После зимнего хранения и при необходимости
удалить средство для защиты от коррозии на
ременных шкивах.
- Проверить натяжение цепей, в случае
необходимости отрегулировать.
- Проверить натяжение ремней, в случае
необходимости отрегулировать.
- Проверить функции.
Гидравлика
- В случае необходимости переоборудовать
гидравлику на убираемый материал
(оснащение по выбору).
- Проверить гидравлические подключения к
машине.
- Проверить функции.
Электрооборудование / электроника
- В случае необходимости переоборудовать
электрооборудование на убираемый материал
(оснащение по выбору).
- Проверить функции.
Прием материала
- В случае необходимости переоборудовать
стебледелители на убираемый материал
(оснащение по выбору).
Подающий агрегат
- Проверить функции.
- В случае необходимости отрегулировать длину
счищающего профиля.
Мотовило
- Проверить функции.
Косилочное устройство
- В случае необходимости переоборудовать
косилочное устройство на убираемый
материал (оснащение по выбору).
- В зависимости от предстоящей работы
установить или снять колосоподъемники.
- При непосредственно предстоящем
передвижении по дорогам установить
защитное устройство ножей.
- При непосредственно предстоящей работе
снять защитное устройство ножей.
- В случае необходимости переоборудовать
ножевой брус на убираемый материал
(оснащение по выбору).
- В случае необходимости переоборудовать нож
на убираемый материал (оснащение по
выбору).
- Проверить заточку ножей и наличие
повреждений, в случае необходимости
обновить.
- Проверить функции.
Haвecные детaли / корпус машины
- Проверить функции.
- Установить защитные устройства в защитном
положении.
- Проверить функцию защитных устройств, в
случае необходимости заменить на новые.
6.2 Подающий агрегат

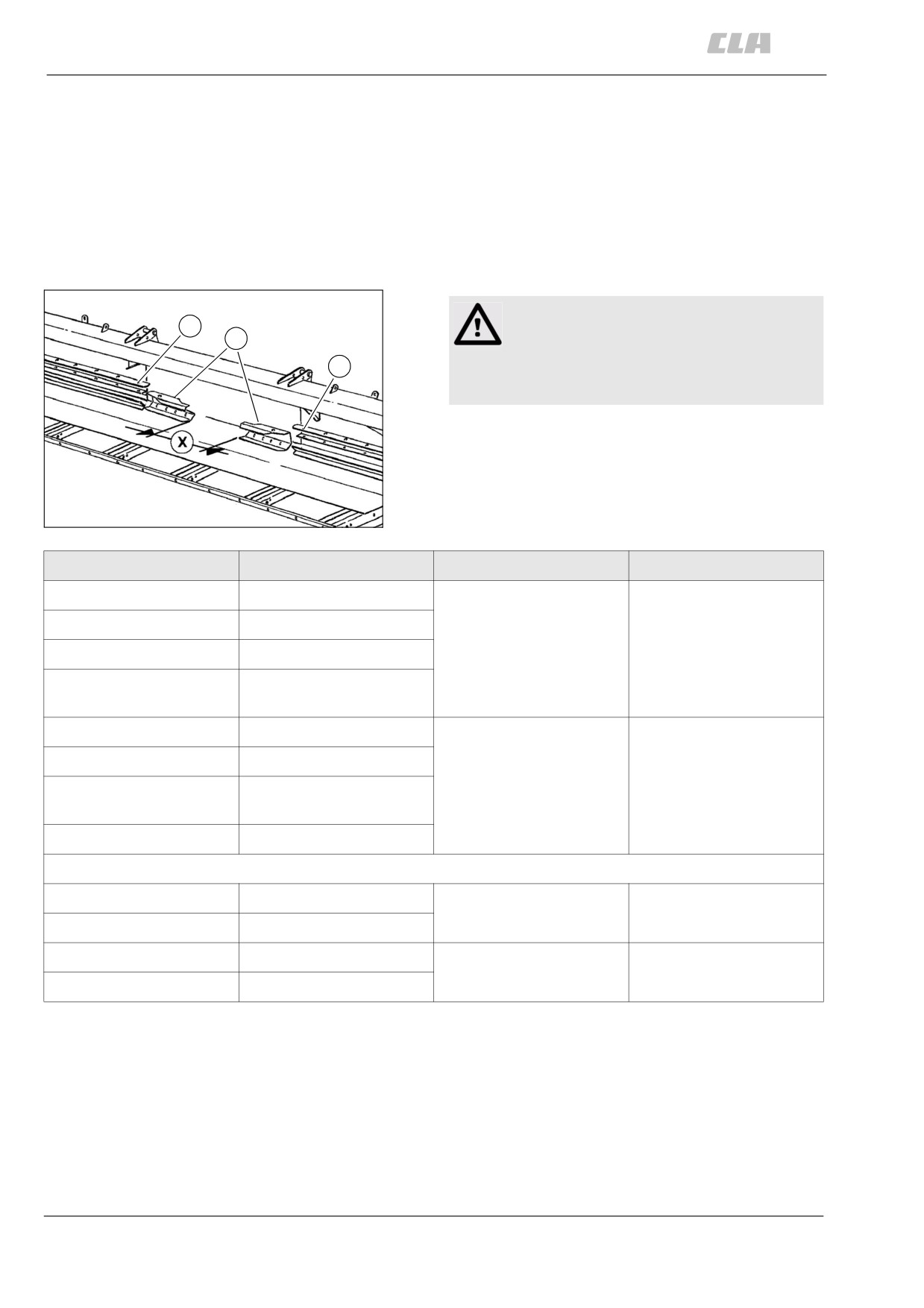

6.2.1 Проверить настройку счищающих
профилей
Посредством счищающих профилей оказывается
воздействие на поток материала в наклонную
камеру.
- Учитывать общие предупреждающие указания
в начале главы "Работа".
Внимание!
2
1
Острые кромки и детали с остриями.
2
Легкие травмы.
- Наденьте защитные перчатки.
- Проверить размер (X) в соответствии с
таблицей, при необходимости настроить.
- Открутить внутренние сегменты счищающих
профилей (1) возле (2).
- Прикрутить счищающие профили (1) возле
1
(2) в соответствии с таблицей.
11946
Машина
Тип машины
Ширина канала
Размер X
LEXION 600
589
1700 мм
1370 мм
LEXION 580
586
LEXION 560/550/540
584
LEXION 560/550
580
Montana
LEXION 570
585
1420 мм
1090 мм
LEXION 570 Montana
581
LEXION 530/520
582
Montana
LEXION 530/520/510
583
MEGA 370/360
839
1580 мм
1250 мм
MEDION 340
834
MEGA 350
838
1320 мм
990 мм
MEDION 330/310
832
7 Установить / снять приставку
7.1 Общие указания
7.1.1 Общие предупреждающие указания
В последующих разделах настоящей главы в виде
инструкции к действию указывается на
нижеприведенные общие предупреждающие
указания.
Опасность!
Подвижные детали машины и / или
внезапные движения машины.
Опасность получения серьезных травм и
даже смерти.
- Обеспечить отсутствие людей в
опасной зоне.
Опасность!
Приставка, мотовило и подающий агрегат
могут самостоятельно опускаться.
Опасность получения серьезных травм и
даже смерти.
- Вложить предохранительные опоры.
- Держаться на расстоянии от опасной
зоны.
7.2 Общий монтаж и настройки
7.2.1 Установка приставки
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Навесить приставку.
- Заблокировать приставку.
- Установить шарнирный вал.
- Установить многократный соединитель.
- Снять стояночные опоры.
47924
7.2.2 Снять приставку
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Установить стояночные опоры.
- Снять многократный соединитель.
- Снять шарнирный вал.
- Разблокировать приставку.
- Снять приставку.
7.3 Отбор мощности / приводы

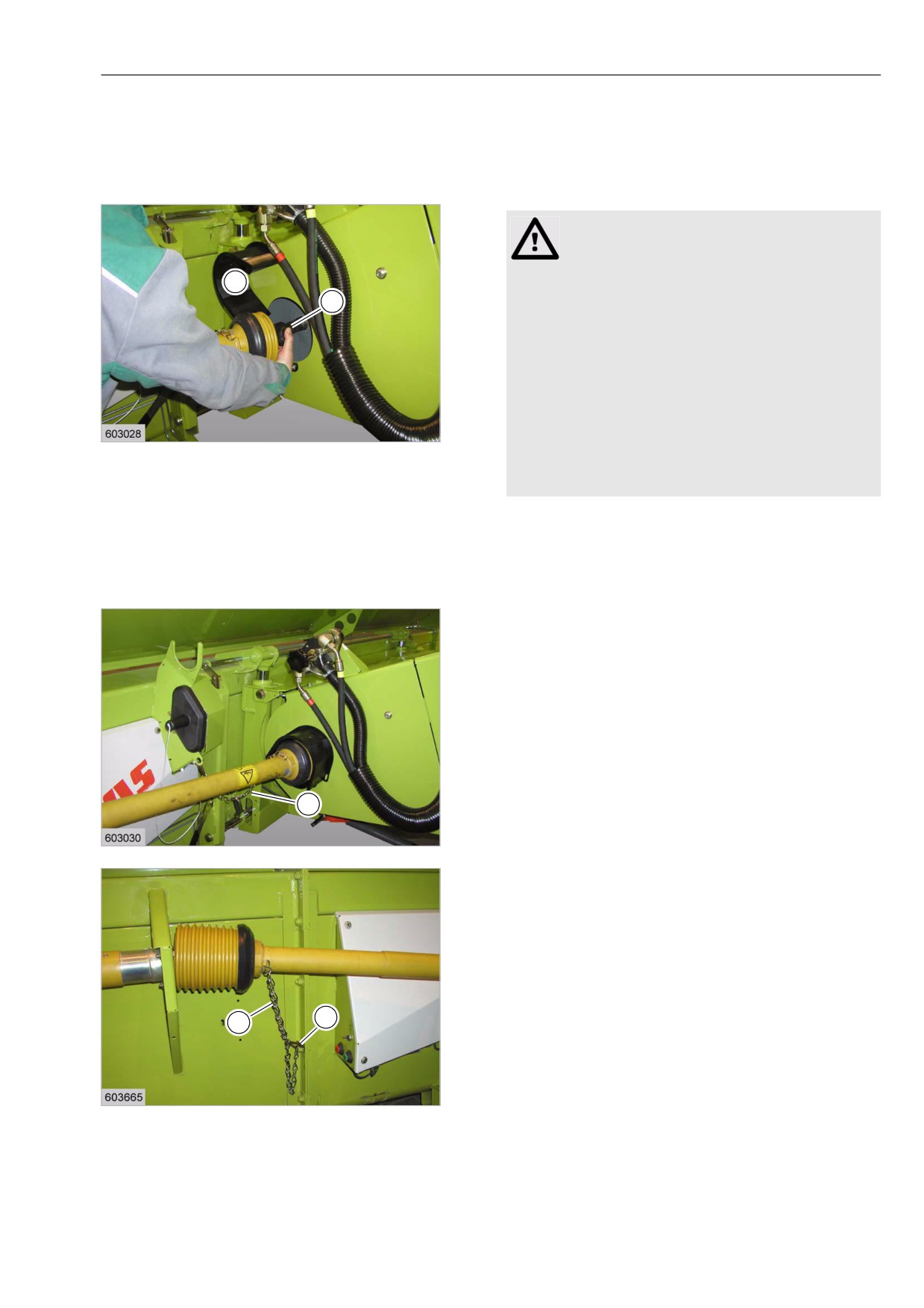

7.3.1 Установить шарнирный вал
-
Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
Опасность!
Вращающиеся шарнирные валы.
1
Опасность получения серьезных травм и
даже смерти.
2
- Проверить надежную фиксацию
замков или подвижных штифтов.
- Шарнирный вал никогда не
эксплуатировать без защитного
устройства.
- Неисправные защитные устройства на
1
шарнирном валу сразу же менять.
3200
- Соблюдать указания изготовителя
шарнирного вала.
-
Поднять защитное устройство (1) вверх.
–
Вдавить передвижной штифт (2).
Надеть шарнирный вал на приводную цапфу.
-
Опустить защитное устройство (1) вниз.
–
Провернуть шарнирный вал таким образом,
чтобы цепь (1) охватывала шарнирный вал не
больше, чем на 90°.
Избыточную длину цепи (1) в случае
необходимости обрезать или зацепить цепь (1)
короче.
1
2
3201
- Подвесить цепь (1) к держателю (2).
- Провернуть шарнирный вал таким образом,
чтобы цепь (1) охватывала шарнирный вал не
больше, чем на 90°.
Избыточную длину цепи (1) в случае
необходимости обрезать или зацепить цепь (1)
короче.
2
1
3
3202

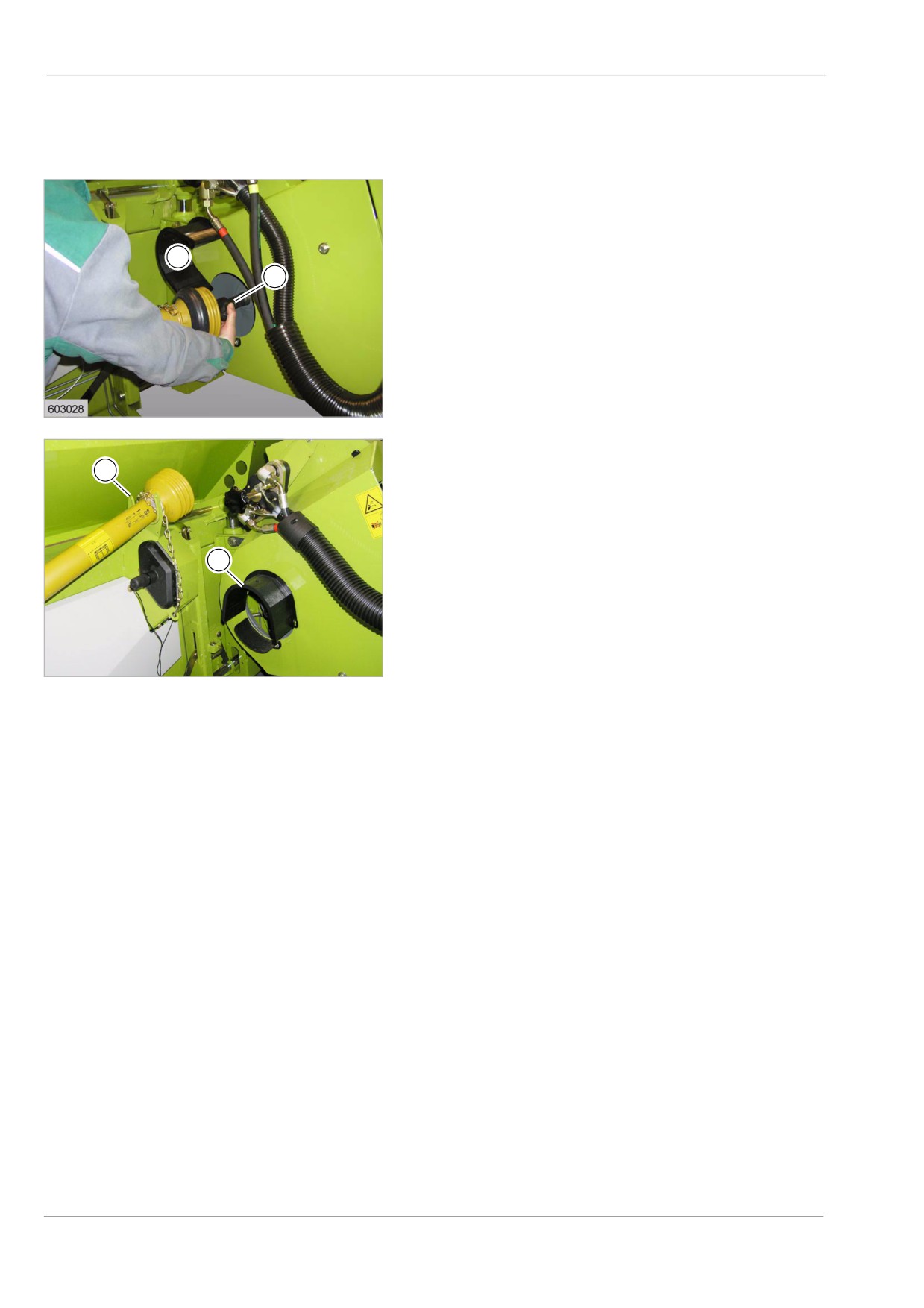

7.3.2 Снять шарнирный вал
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Поднять защитное устройство (1) вверх.
- Вдавить подвижный штифт (2). Стянуть
шарнирный вал с приводной цапфы.
1
2
4
3200
- Отложить шарнирный вал в держатель (1).
1
- Опустить защитное устройство (2) вниз.
2
5
17303

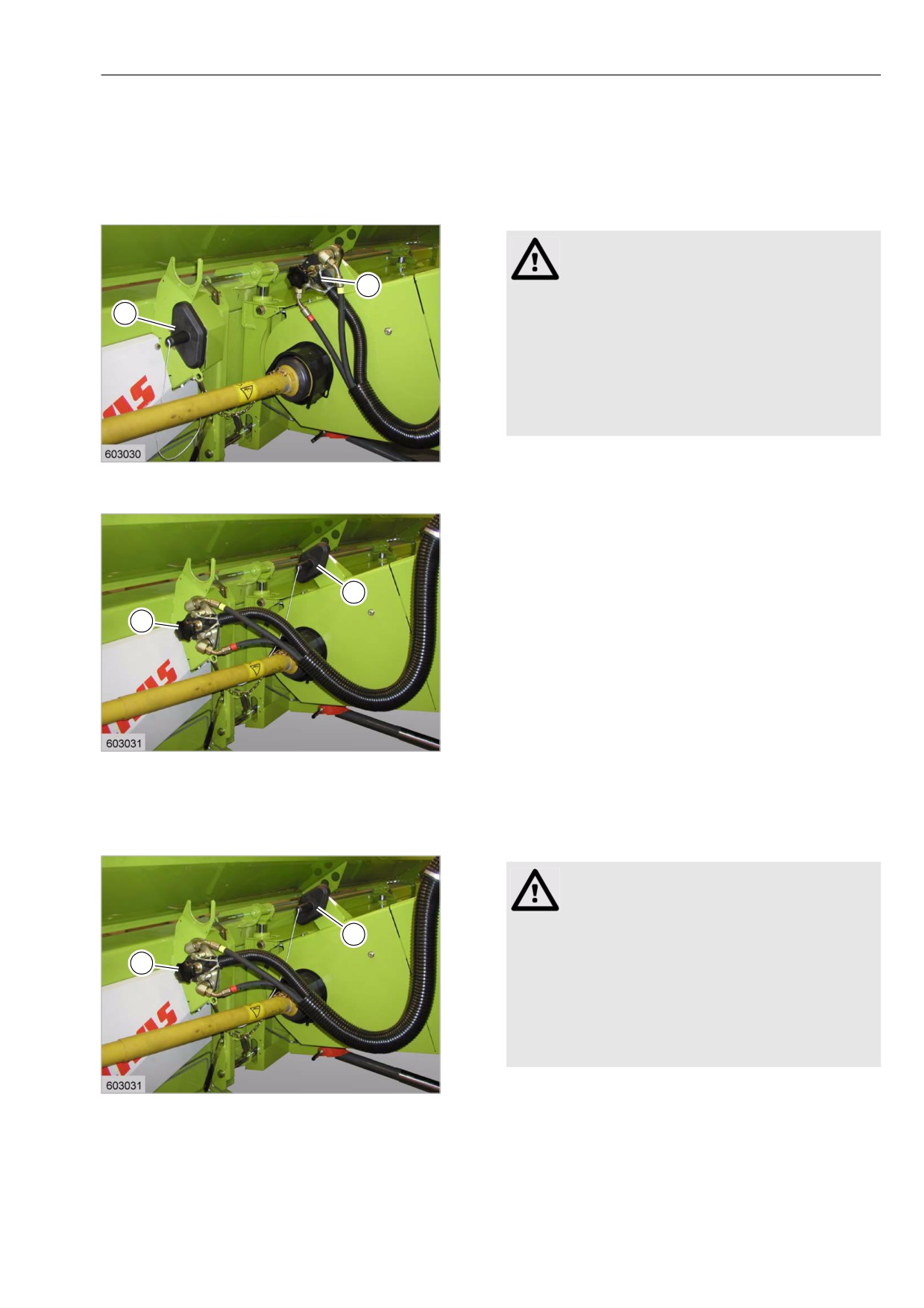

7.4 Гидравлика
7.4.1 Установить многократный
соединитель
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
Осторожно!
Грязь попадает в гидравлические
2
компоненты.
1
Повреждения на гидравлической
установке.
- Обращать внимание на плотную
посадку многократного соединителя.
- Никогда не ложить многократный
соединитель на землю.
6
- Снять защитное устройство (1) с приставки.
3201
- Открутить многократный соединитель (2) от
наклонной камеры.
- Насадить защитное устройство (1) на
наклонной камере.
- Прикрутить многократный соединитель (2) к
приставке.
1
2
7
3203
47903

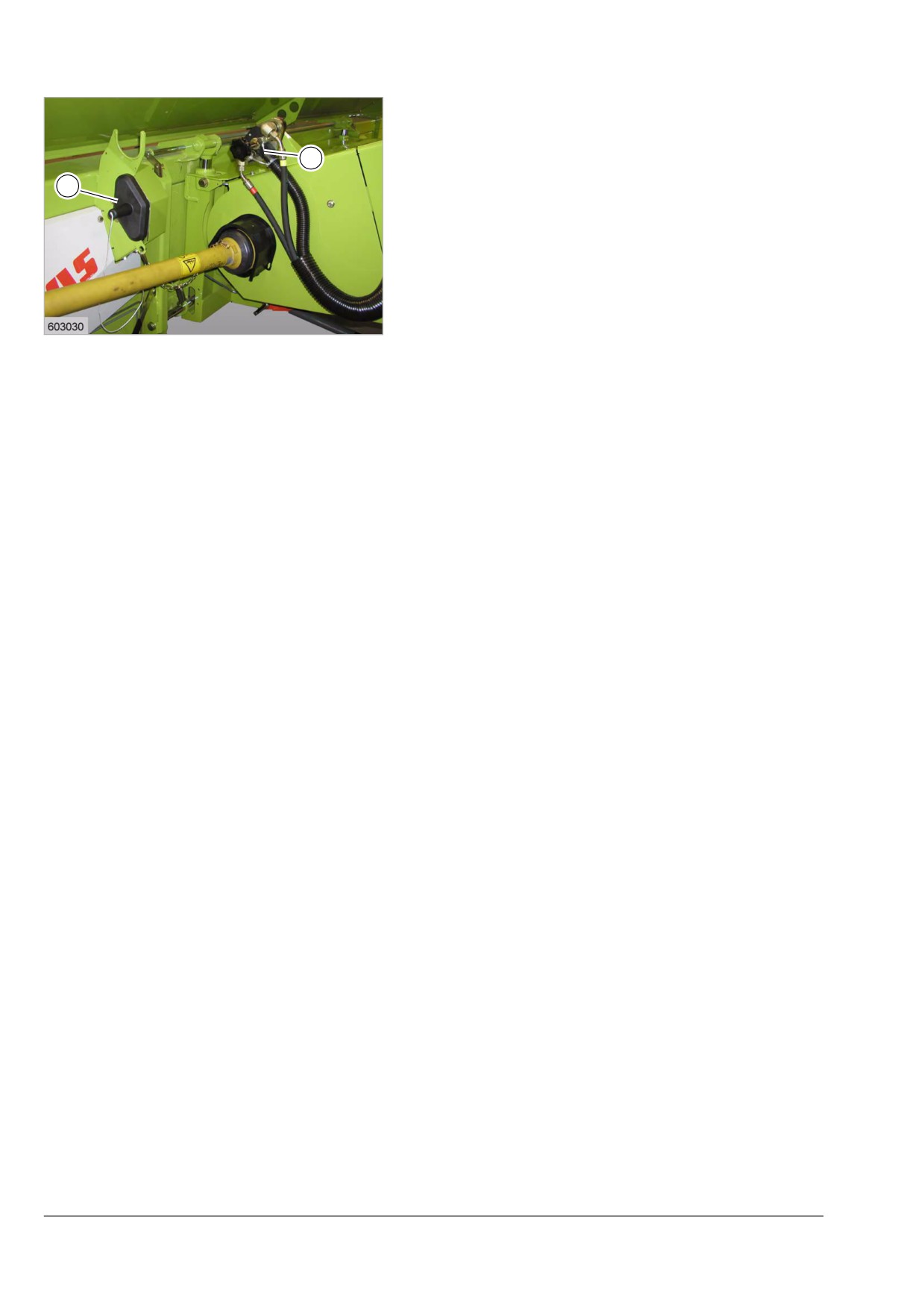

7.4.2 Снять многократный соединитель
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
Осторожно!
Грязь попадает в гидравлические
компоненты.
2
Повреждения на гидравлической
1
установке.
- Обращать внимание на плотную
посадку многократного соединителя.
- Никогда не ложить многократный
соединитель на землю.
8
- Открутить многократный соединитель (1) от
3203
приставки.
- Снять защитное устройство (2) с наклонной
камеры.
– Прикрутить многократный соединитель (1) к
наклонной камере.
- Насадить защитное устройство (2) на
1
приставке.
2
9
3201

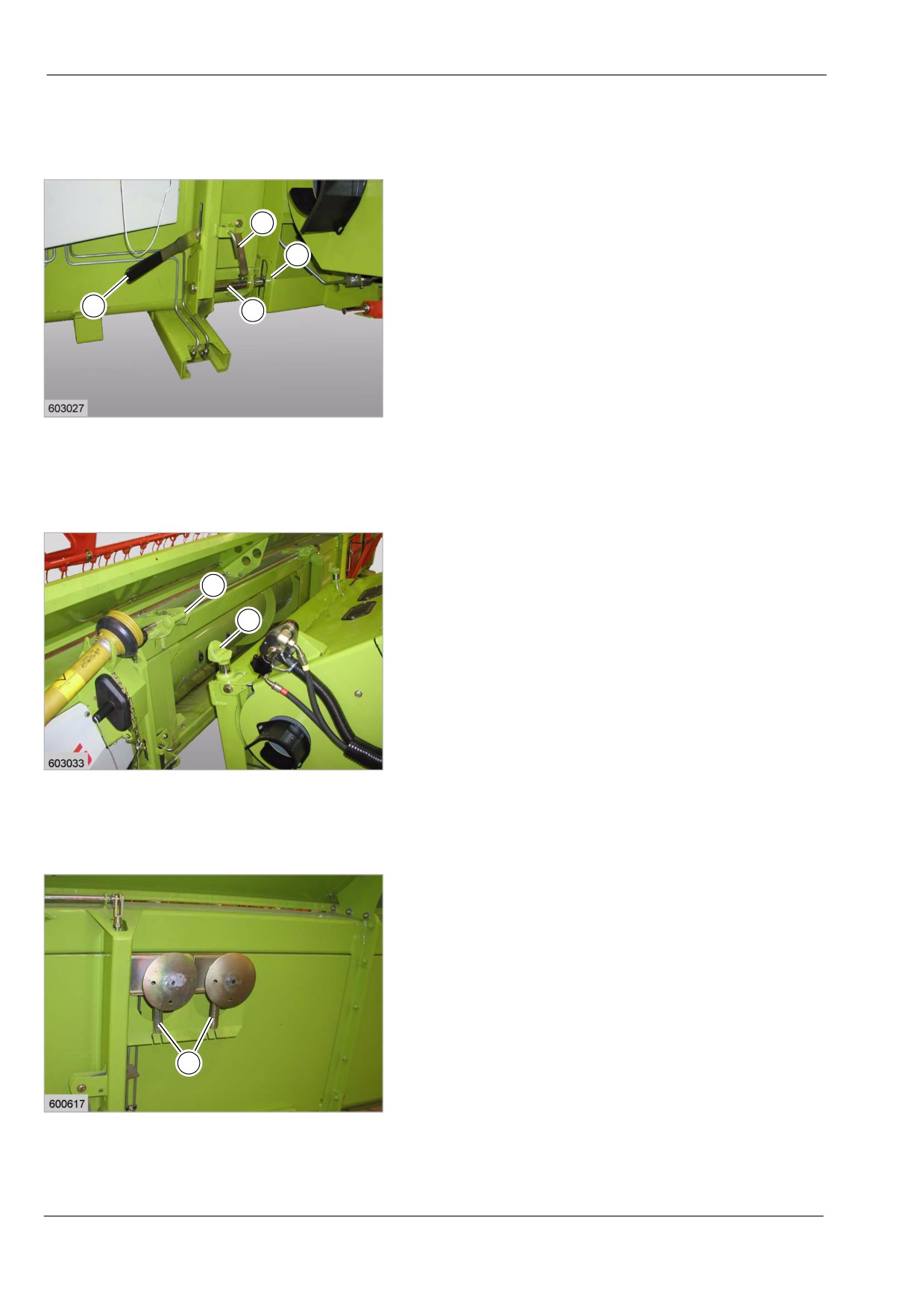

7.5 Навесные детали / корпус машины
7.5.1 Навесить приставку
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Выверить ловильную цапфу (1) или,
соответственно, поворотную раму (2)
относительно приставки.
3
- Медленно подводить машину к приставке, пока
ловильная цапфа (1) не встанет под
1
ловильными карманами (3).
- Поднять приставку с наклонной камерой.
- Включить стояночный тормоз машины и
заглушить двигатель.
2
10
3197
47905

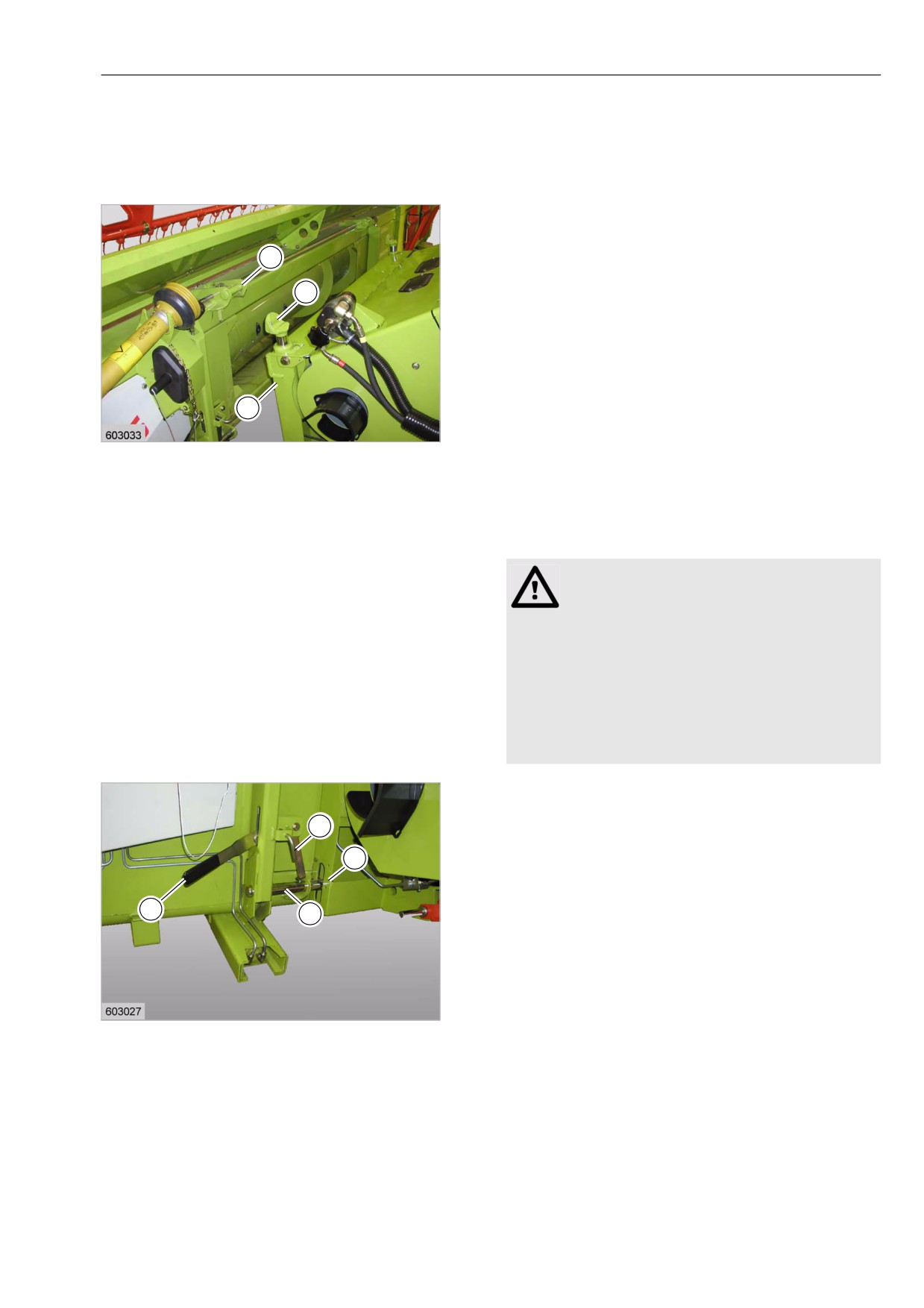

7.5.2 Заблокировать приставку
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
Опасность!
Безопасность приставки не
обеспечивается достаточным образом.
Опасность получения серьезных травм и
даже смерти.
- Точно соблюдать указания по порядку
действий.
- Проверить надежность арретирования
приставки.
- Вытянуть стопор (1) на левой стороне и
передвинуть рычаг (2) вниз.
1
- Зафиксировать стопор (1) в рычаге (2).
4
Стопорные пальцы (3) на обеих сторонах
наклонной камеры входят в карманы (4).
2
3
11
3198
7.5.3 Разблокировать приставку
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Вытянуть стопор (1) на левой стороне и
передвинуть рычаг (2) вверх.
1
- Зафиксировать стопор (1) под рычагом (2).
4
Стопорные пальцы (3) на обеих сторонах
наклонной камеры больше не входят в
карманы (4).
2
3
12
3198
47907
7.5.4 Снять приставку
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Установить приставку в горизонтальном
положении.
- Полностью опустить наклонную камеру
2
машины, чтобы ловильная цапфа (1) встала
вне ловильного кармана (2).
1
- Осторожно отвести машину назад.
13
3197
47914

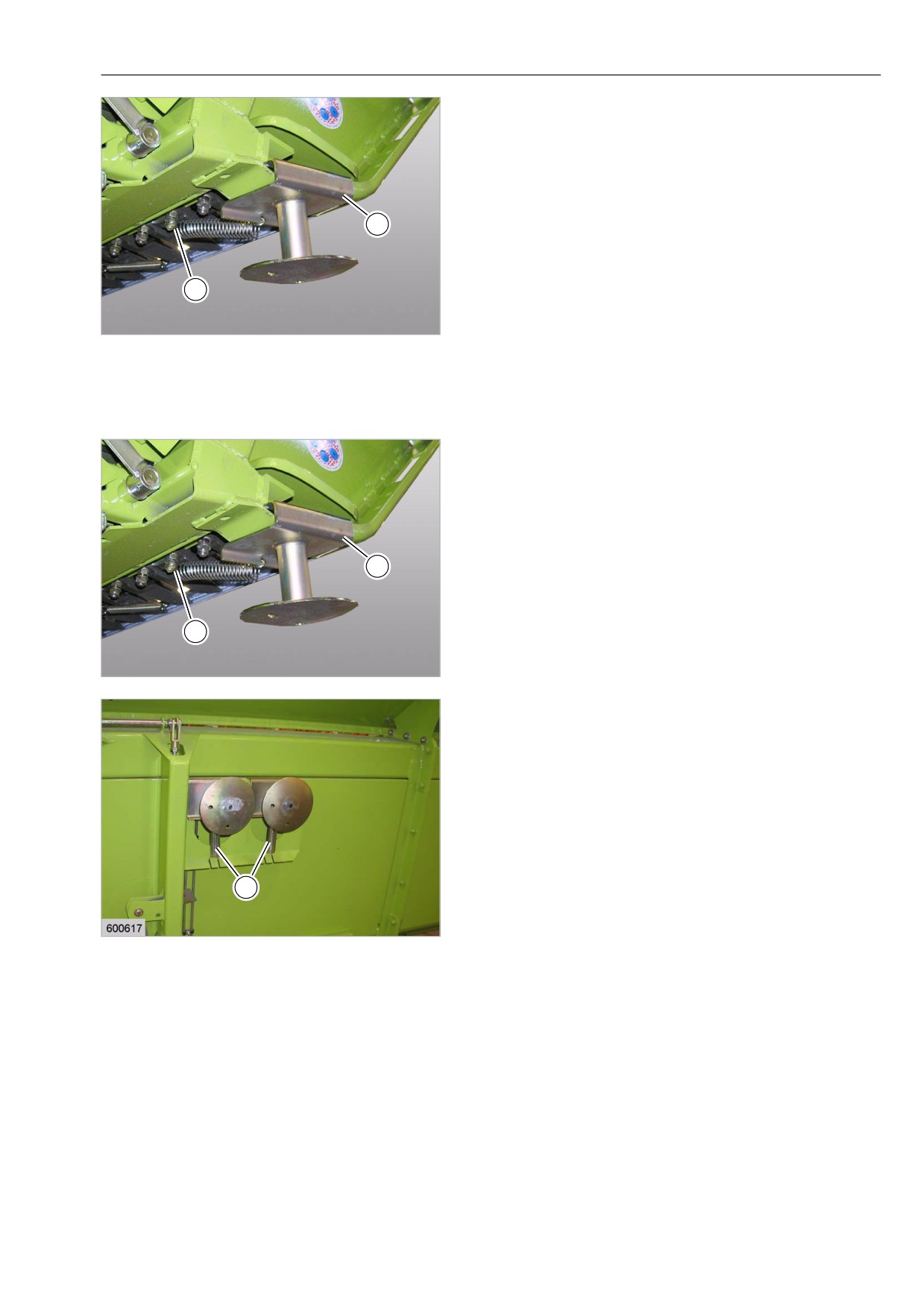

7.5.5 Установить стояночные опоры
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Снять опоры (1) с держателя.
1
14
3204
– Подвесить опору (1) к основной раме.
- Зафиксировать опору (1) посредством
пружины на винте (2).
- Повторить процесс на другой стороне
приставки.
1
2
15
17304
7.5.6 Снять стояночные опоры
- Учитывать общие предупреждающие указания
в начале главы "Установить / снять приставку".
- Освободить пружину возле (1).
- Отцепить опору (2) от основной рамы.
- Повторить процесс на другой стороне
приставки.
2
1
16
17304
- Установить опоры (1) на держателях.
1
17
3204
8
Транспортировка
8.1 Общие указания
48379
8.1.1 Общие предупреждающие указания
В последующих разделах настоящей главы в виде
инструкции к действию указывается на
нижеприведенные общие предупреждающие
указания.
Опасность!
Непреднамеренное приведение машины в
движение.
Опасность получения серьезных травм и
даже смерти.
- Выключить дизельный двигатель.
- Активизируйте стояночный тормоз.
- Вынуть ключ зажигания.
- Вынуть ключ разъединителя
аккумуляторной батареи.
- Дождаться остановки деталей
машины, движущихся по инерции.
- Зафиксировать машину
противооткатными упорами.
Опасность!
Приставка, мотовило и подающий агрегат
могут самостоятельно опускаться.
Опасность получения серьезных травм и
даже смерти.
- Вложить предохранительные опоры.
- Держаться на расстоянии от опасной
зоны.

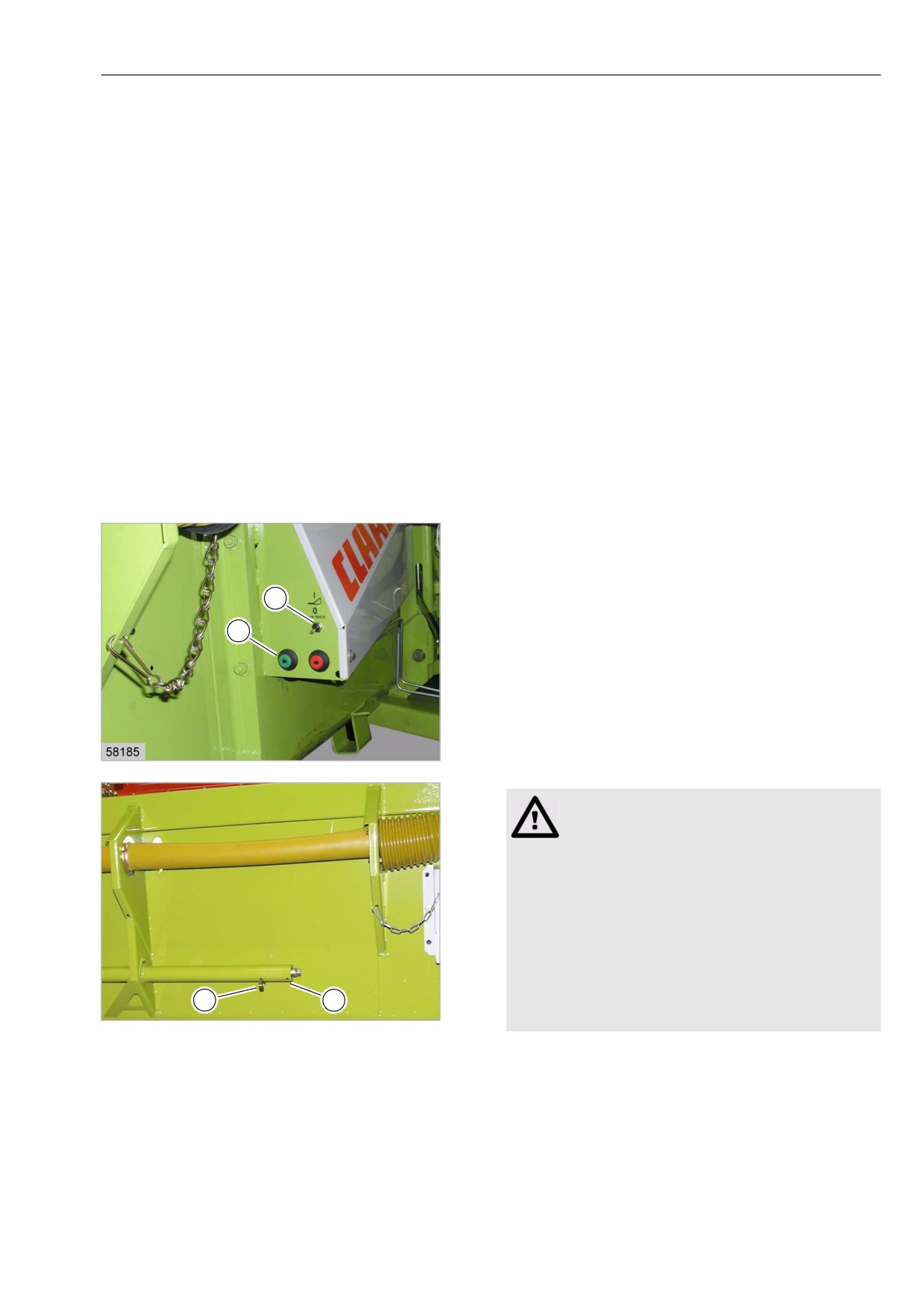

8.2 Косилочное устройство
8.2.1 Настроить стол на транспортное
положение
Перед укладкой приставки на транспортную
тележку необходимо установить стол в самом
коротком положении.
Опасность!
При включении машина на машине или в
опасной зоне машины находятся люди.
Опасность получения серьезных травм и
даже смерти.
- Прежде чем включить машину,
убедитесь, что в опасной зоне не
находятся люди или предметы.
- Включить дизельный двигатель.
- Поднять приставку.
- Включить выключатель (1).

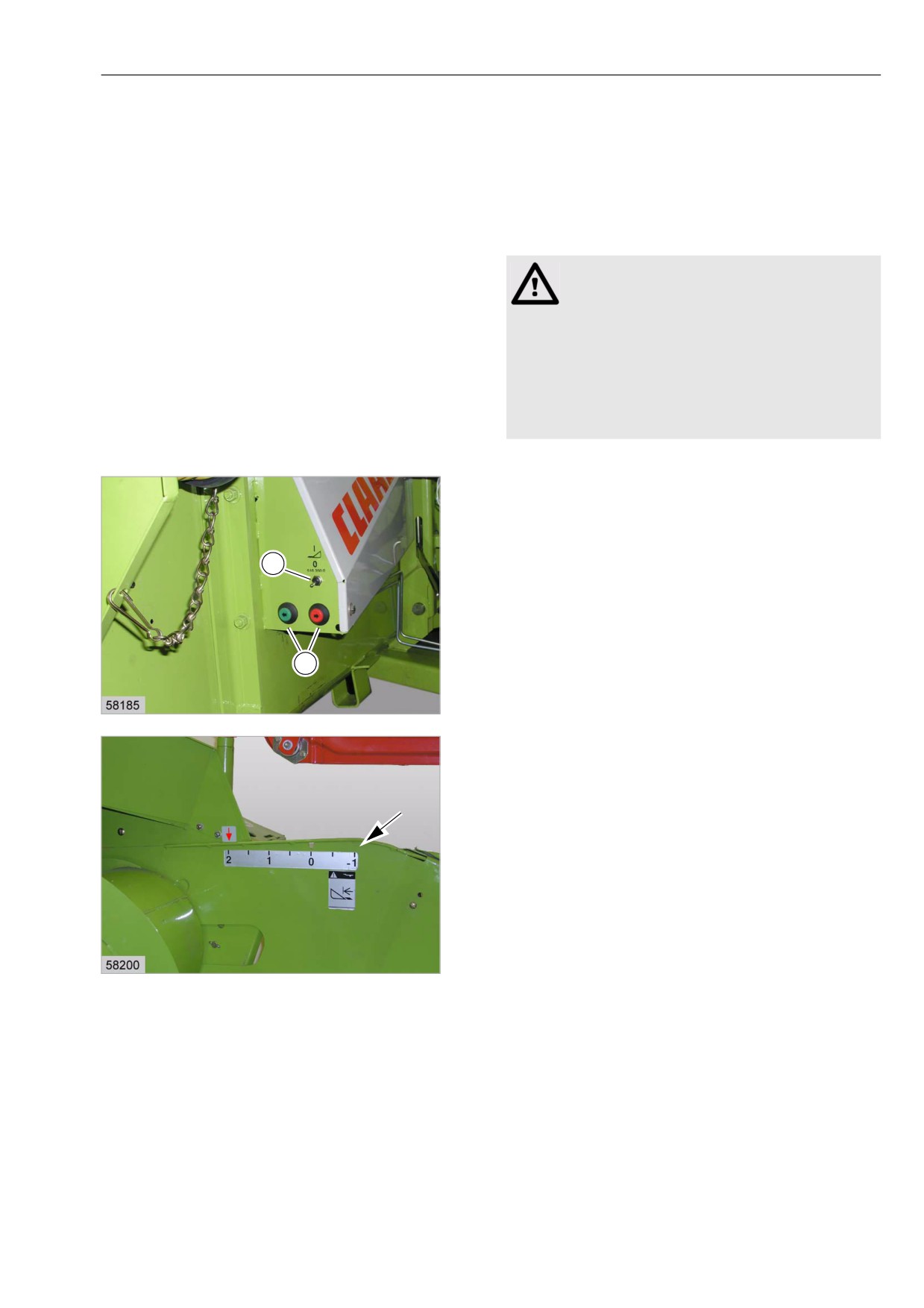

- Изменить длину стола путем воздействия на
выключатель (2).
1
2
1
11938
- Перемещать стол до значения шкалы [-1].
- Выключите выключатель (1).
2
11940
9 Настройка для работы
9.1 Общие указания
9.1.1 Общие предупреждающие указания
В последующих разделах настоящей главы в виде
инструкции к действию указывается на
нижеприведенные общие предупреждающие
указания.
Опасность!
Непреднамеренное приведение машины в
движение.
Опасность получения серьезных травм и
даже смерти.
- Выключить дизельный двигатель.
- Активизируйте стояночный тормоз.
- Вынуть ключ зажигания.
- Вынуть ключ разъединителя
аккумуляторной батареи.
- Дождаться остановки деталей
машины, движущихся по инерции.
- Зафиксировать машину
противооткатными упорами.
Опасность!
Приставка, мотовило и подающий агрегат
могут самостоятельно опускаться.
Опасность получения серьезных травм и
даже смерти.
- Вложить предохранительные опоры.
- Держаться на расстоянии от опасной
зоны.
9.2 Переоборудовать приставку на
рапса (оснастка по выбору)
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Установить ремень оснастки для рапса.
- Снять стебледелители.
- Установить листы оснастки для рапса.
- Установить боковой нож оснастки для рапса.
- Подключить гидравлику оснастки для рапса.
- Подключить электрооборудование оснастки
для рапса.
- Установить отводящий фартук оснастки для
рапса.
- Включить гидравлический насос оснастки для
рапса в работу (оснастка по выбору).
38470
9.2.1 Установить ремень оснастки для
рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Включить дизельный двигатель.
- Включить выключатель (1).
- Полностью переместить стол вперед
выключателем (2).
1
- Заглушить дизельный двигатель.
2
1
11938
Опасность!
Опасность защемления вследствие
предварительно напряженных
конструктивных деталей.
Тяжелые травмы.
- Никогда не запускайте конечности в
пространство между предварительно
напряженными конструктивными
деталями.
B
A
- Точно соблюдать следующие указания
2
по порядку действий.
11990
- Переставить шплинт из (A) в (B).
содержание .. 2 3 4 5 ..
