Жатка CLAAS V1050-V540. Руководство по эксплуатации - часть 6

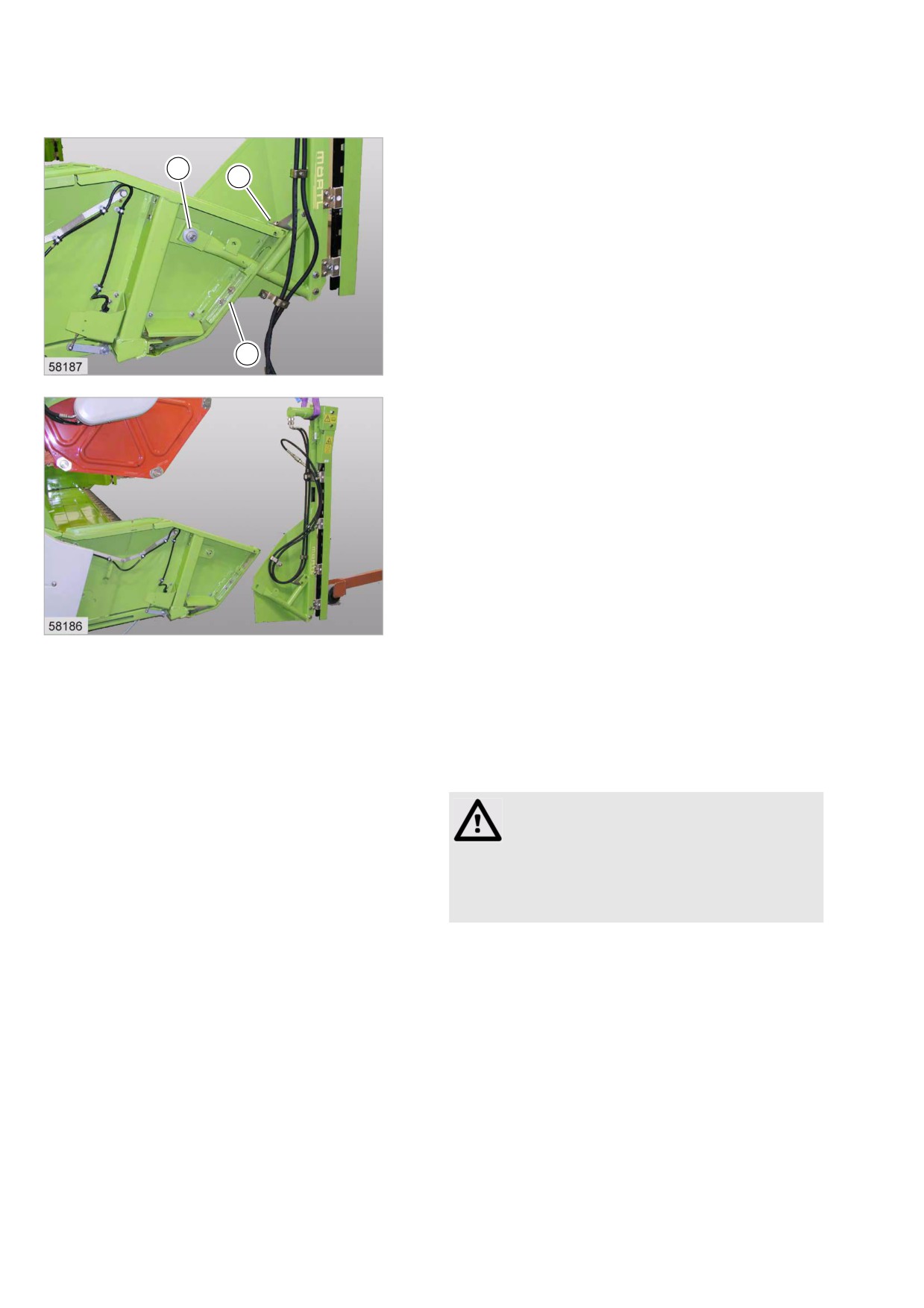

– Подвесить боковой нож к подходящему
подъемному устройству.
- Освободить задвижку возле (1).
3
- Передвинуть задвижку вниз.
2
- Закурить задвижку возле (1).
- Открутить ножевой брус возле (2).
- Открутить ножевой брус возле (3).
- Снова прикрутить винты.
1
45
13850
- Снять ножевой брус с рамы.
46
13849
- Повторить процесс на другой стороне
приставки.
38512
9.3.6 Снять листы оснастки для рапса
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.

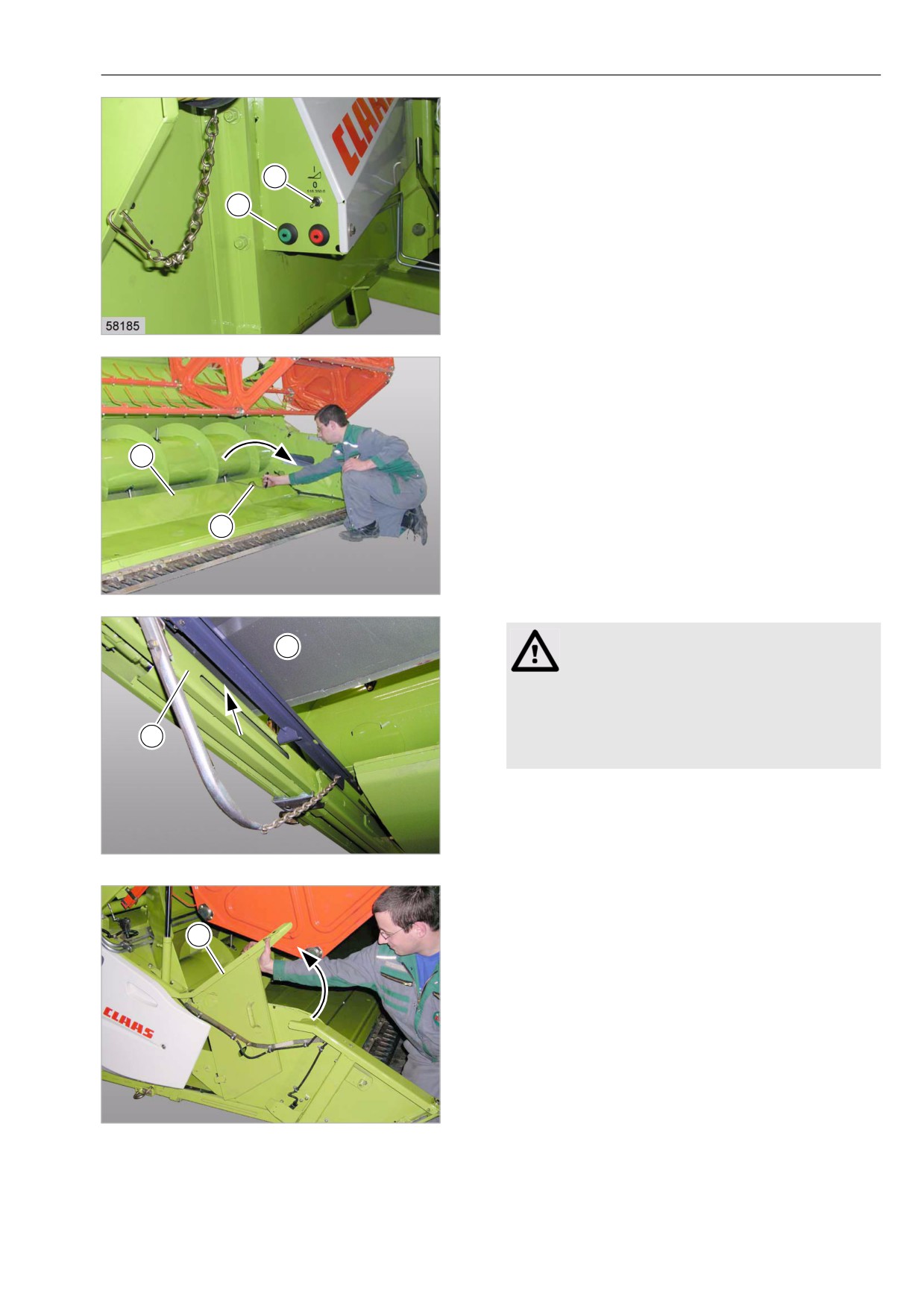

– Включить дизельный двигатель.
- Включить выключатель (1).
- Полностью переместить стол вперед
выключателем (2).
1
- Заглушить дизельный двигатель.
2
47
11938
- Приподнять лист (1) сзади при помощи
инструмента (2) и вынуть.
- Повторять процесс, пока не будут сняты все
листы.
1
2
48
13842
Опасность!
1
Невыполнение работ по чистке.
Ошибочные функции или повреждение
конструктивных деталей.
2
- Нижеописанный процесс чистки
требует тщательного выполнения.
- Очистить зону между листами (1) и рамой (2)
по всей длине приставки.
49
17395
- Приподнять лист (1) впереди.
- Отцепить лист (1) в задней части и снять.
1
- Повторить процесс на другой стороне
приставки.
50
13844

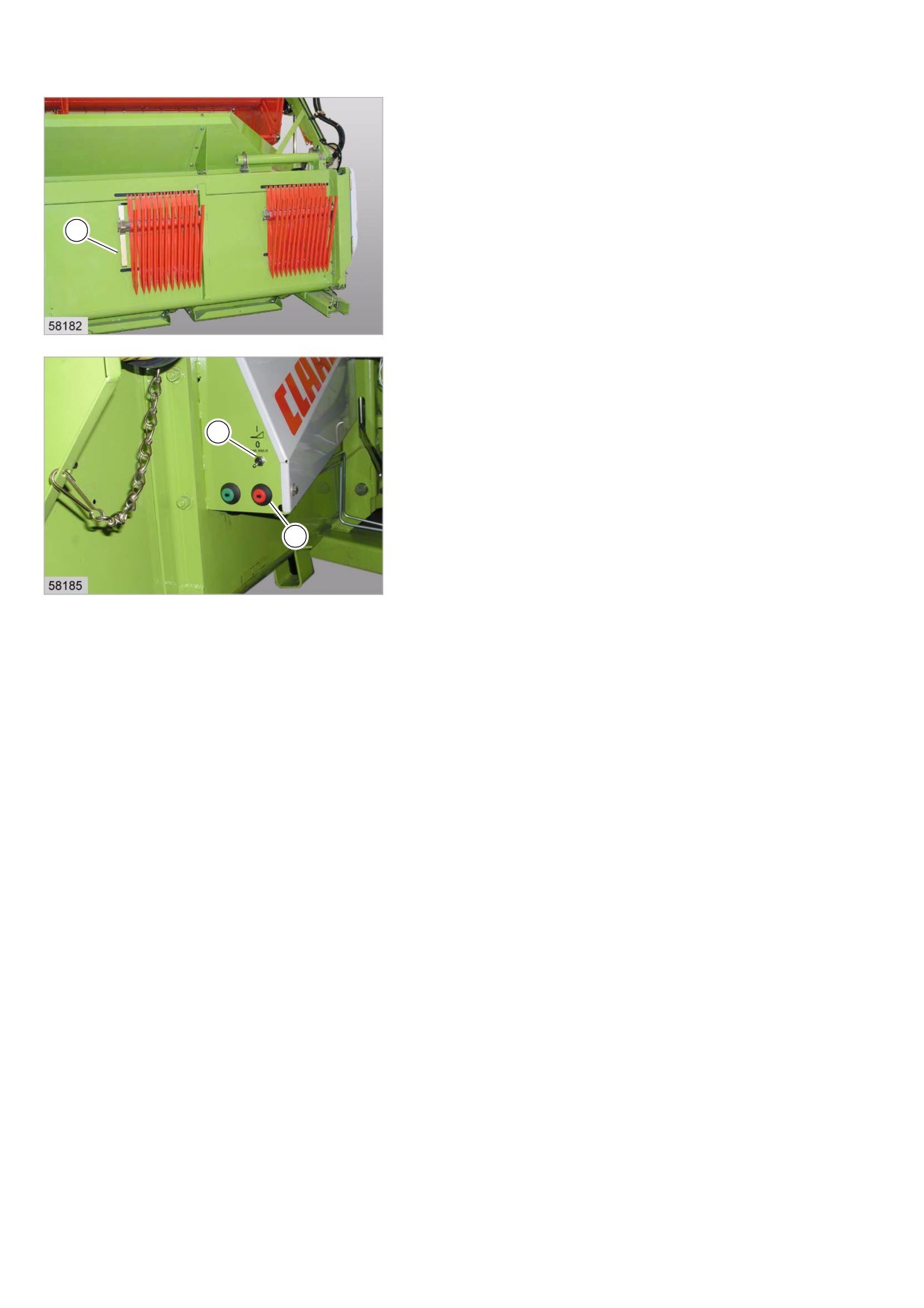

– Зацепить инструмент (1) за держатель
колосоподъемников.
1
51
13840
- Включить дизельный двигатель.
- Полностью переместить стол назад
выключателем (1).
- Выключите выключатель (2).
2
- Заглушить дизельный двигатель.
1
52
11938
38517

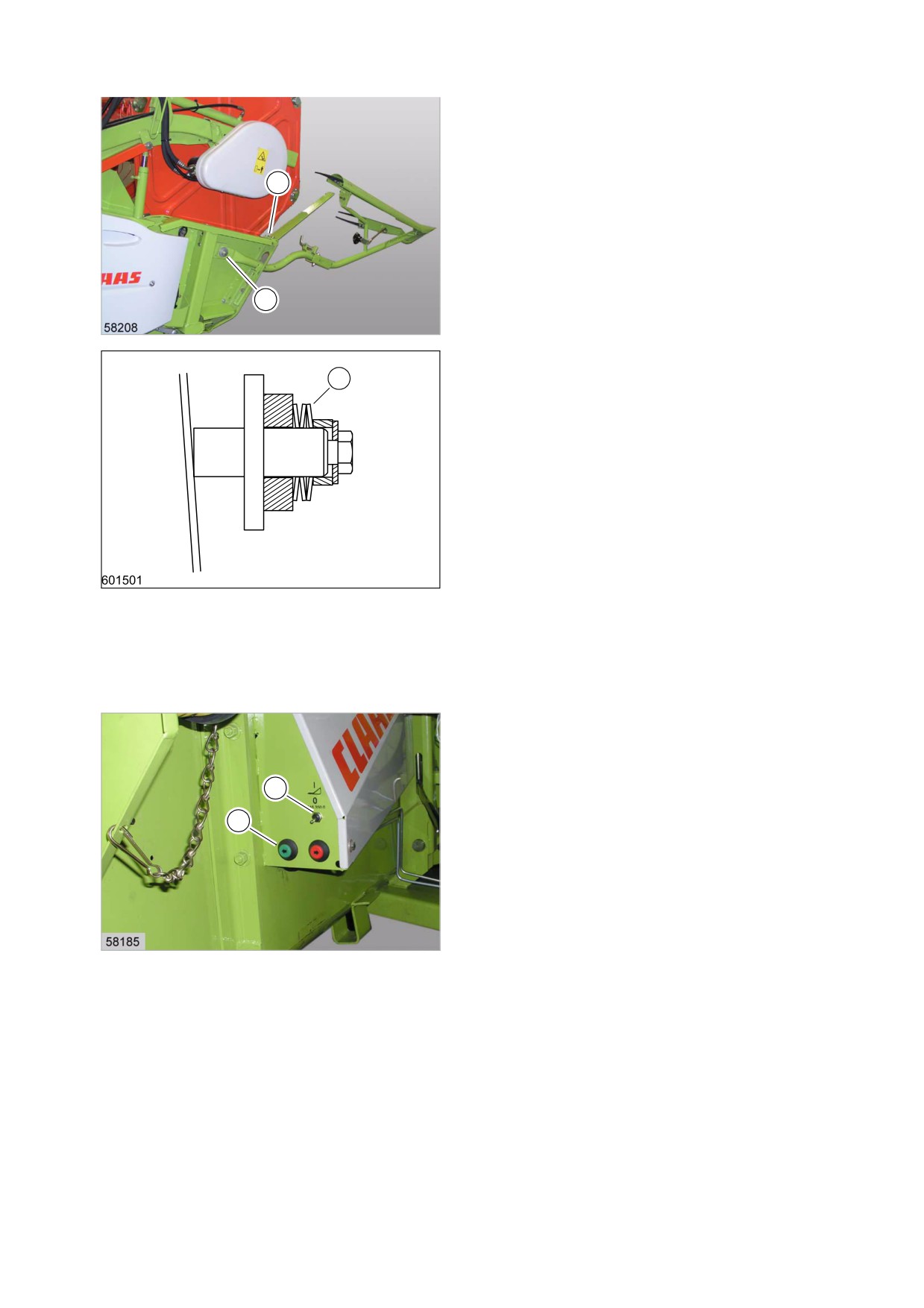

9.3.7 Установить стеблеотделитель
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
– Прикрутить стебледелители возле (1), в
соответствии с чертежом поперечного сечения.
При установке пружин (2) обращать
внимание на положение!
3
- Прикрутить лист возле (3).
- Повторить процесс на другой стороне
приставки.
1
53
11957
2
54
13852
38523
9.3.8 Установить ремень оснастки для
зерновых
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Включить дизельный двигатель.
- Включить выключатель (1).
- Полностью переместить стол вперед
выключателем (2).
1
- Заглушить дизельный двигатель.
2
55
11938
Опасность!
Опасность защемления вследствие
предварительно напряженных
конструктивных деталей.
Тяжелые травмы.
- Никогда не запускайте конечности в
пространство между предварительно
напряженными конструктивными
деталями.
B
A

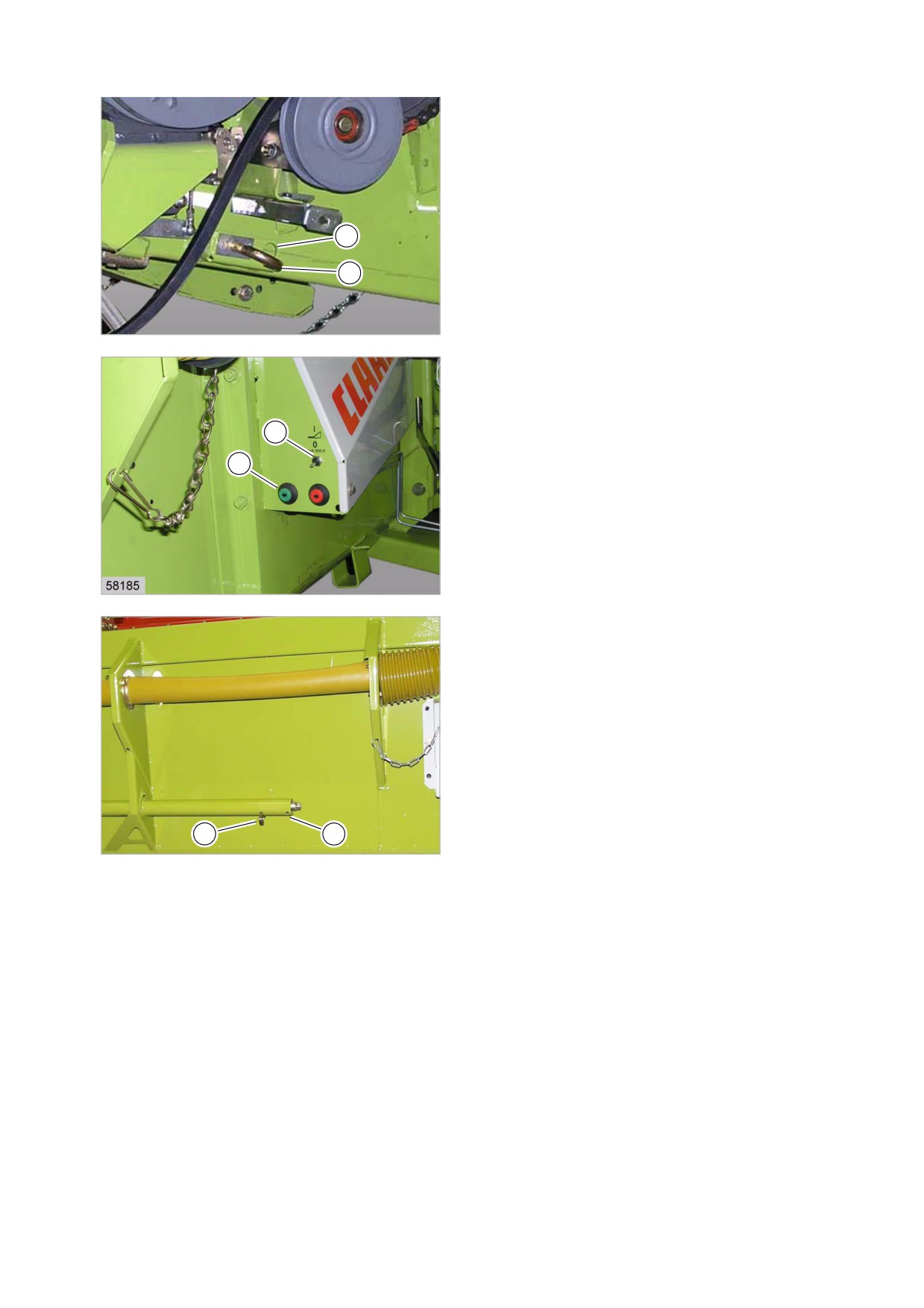

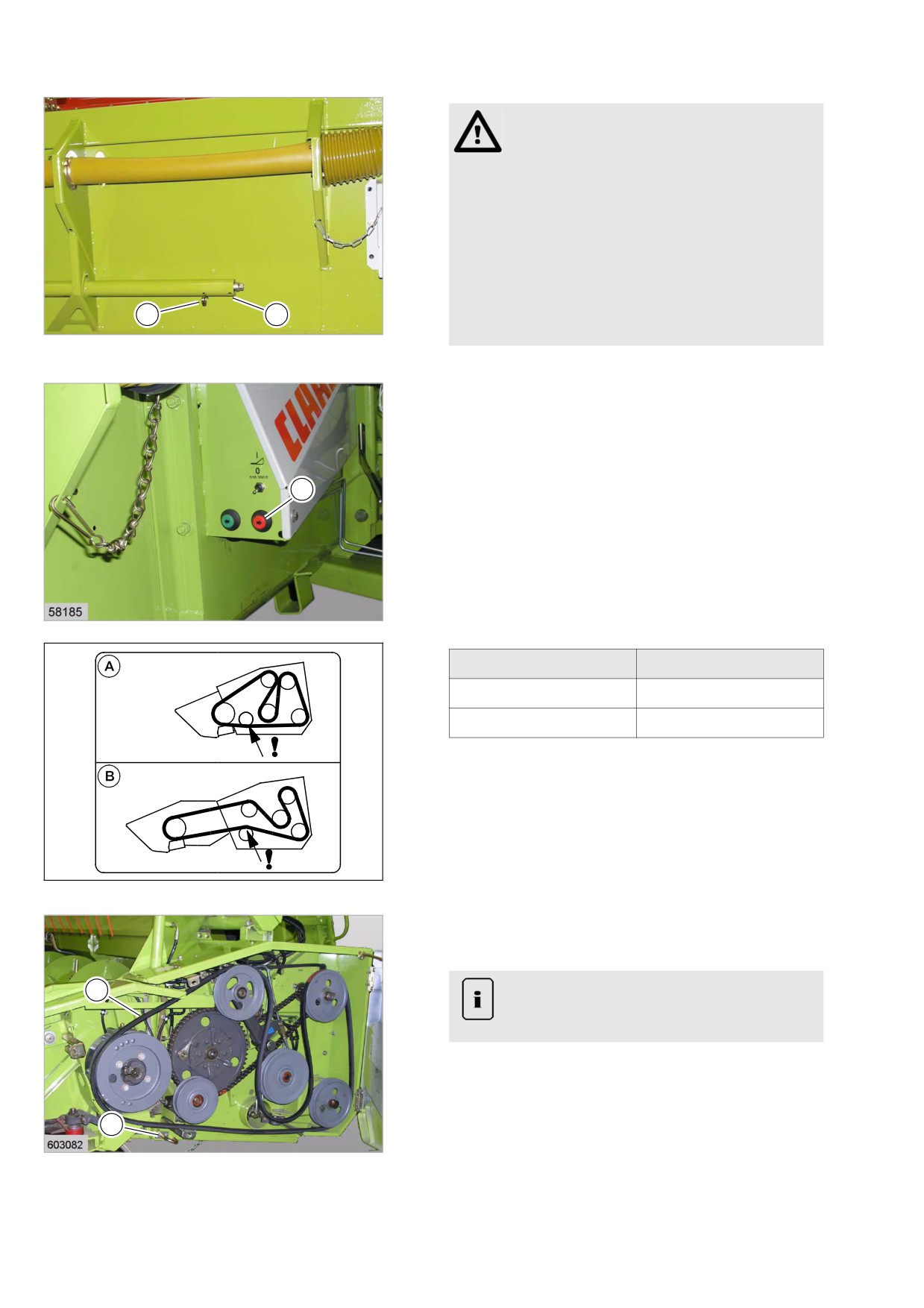

- Точно соблюдать следующие указания
56
по порядку действий.
11990
– Переставить шплинт из (A) в (B).
- Включить дизельный двигатель.
- Полностью переместить стол назад
выключателем (1).
Натяжение ремня снято.
1
- Заглушить дизельный двигатель.
57
11938
Ход ремня
Культура
A
Зерновые
B
Рапс
58
14021
- Снять ремень.
– Надеть вариант ремня (1) для рапса.
Указание!
1
Ремень в исполнении для рапса длиннее
ремня в исполнении для зерновых.
2
59
13837
– Немного вытянуть задвижку (1) и
зафиксировать, вставив в отверстие (2).
2
1
60
13838
- Включить выключатель (1).
- Полностью переместить стол вперед
выключателем (2).
- Выключить выключатель (1).
1
- Заглушить дизельный двигатель.
2
61
11938
- Переставить шплинт из (A) в (B).
A
B
62
11990
9.4 Прием материала
9.4.1 Разложить стебледелители
Осторожно!
Стебледелитель сталкивается с
мотовилом.
Повреждение стебледелителя или
мотовила.
- Проверить возможность столкновения
конструктивных деталей.
Указание!
Неэкономичное использование машины и
приставки.
Повышенный расход топлива.
Высокий износ на приставке.
- Обеспечивать расстояние
стебледелителей до земли и при
небольшой высоте резания.
В случае необходимости привести
настройку в соответствие с высотой
резания.
-
Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
-

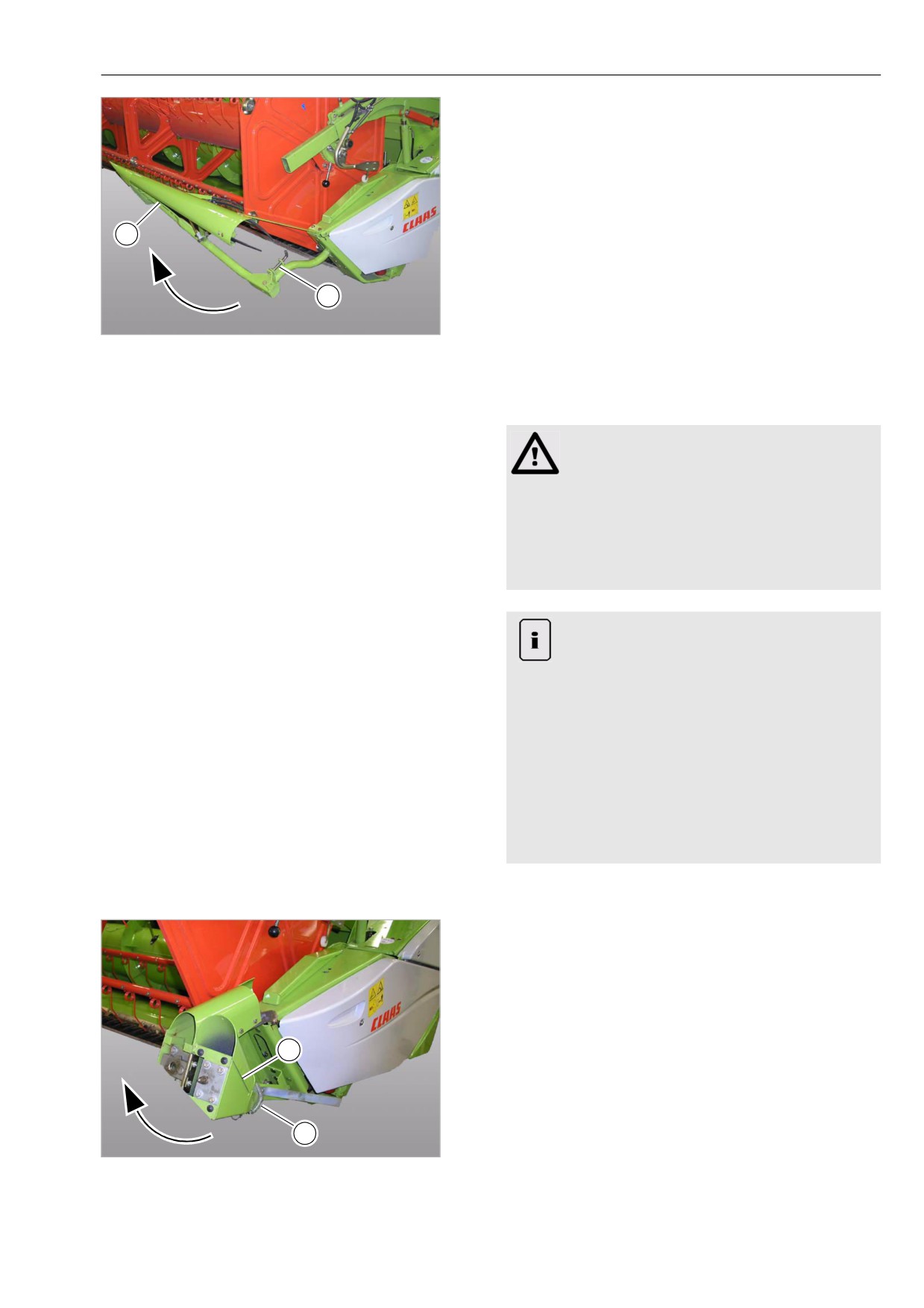

Освободить рычаг (1) и перевести
стебледелитель (2) наружу.
-
Зафиксировать стебледелители (2)
посредством рычага (1).
-
В случае необходимости настроить
стебледелители (2).
2
1
63
11957
32895
9.4.2 Сложить стебледелители
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".

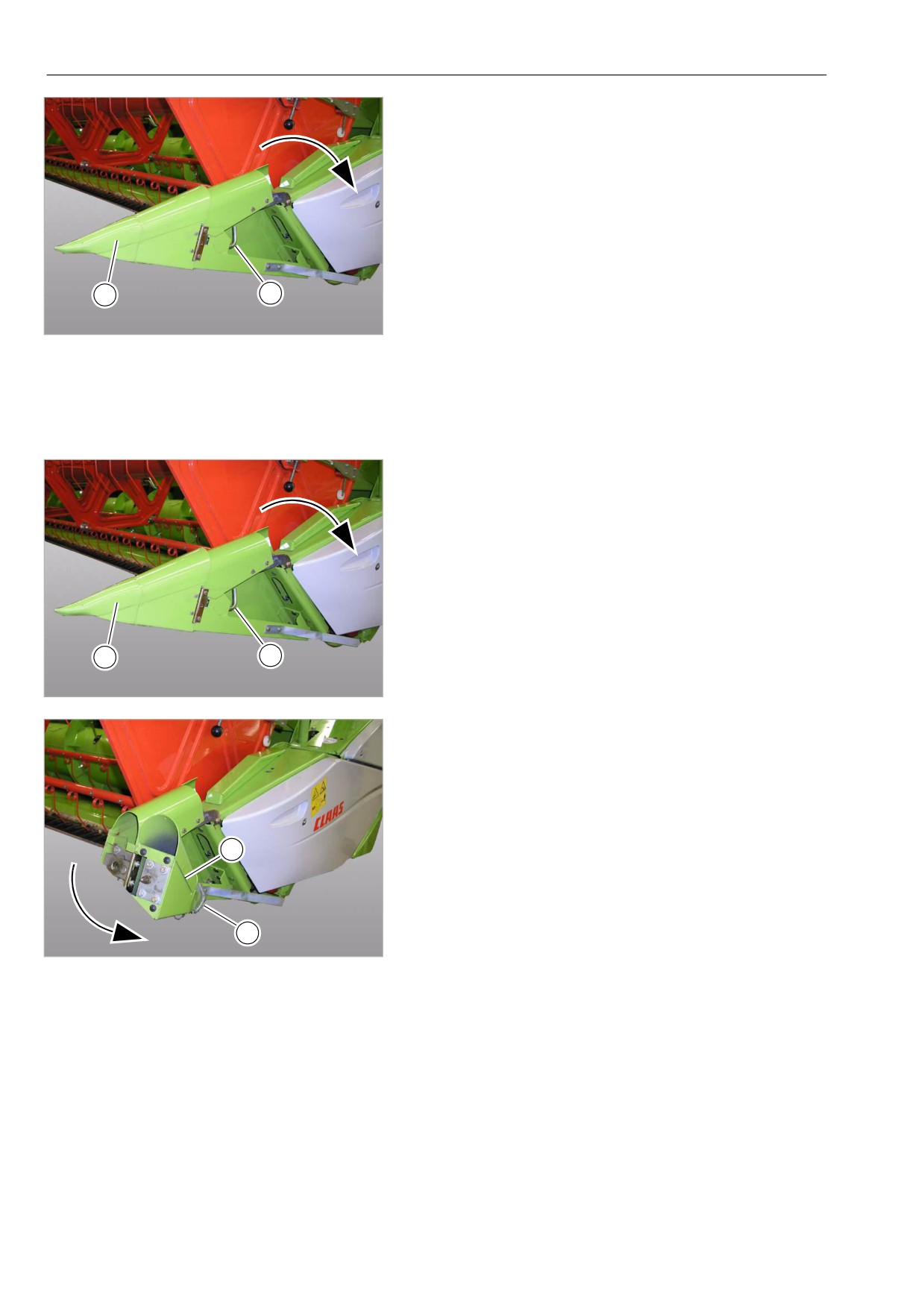

– Освободить рычаг (1) и перевести
стебледелитель (2) вовнутрь.
- Зафиксировать стебледелители (2)
посредством рычага (1).
2
1
64
11976
32898
9.4.3 Разложить стебледелители
(специальные)
Осторожно!
Стебледелитель сталкивается с
мотовилом.
Повреждение стебледелителя или
мотовила.
- Проверить возможность столкновения
конструктивных деталей.
Указание!
Неэкономичное использование машины и
приставки.
Повышенный расход топлива.
Высокий износ на приставке.
- Обеспечивать расстояние
стебледелителей до земли и при
небольшой высоте резания.
В случае необходимости привести
настройку в соответствие с высотой
резания.
-
Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
-

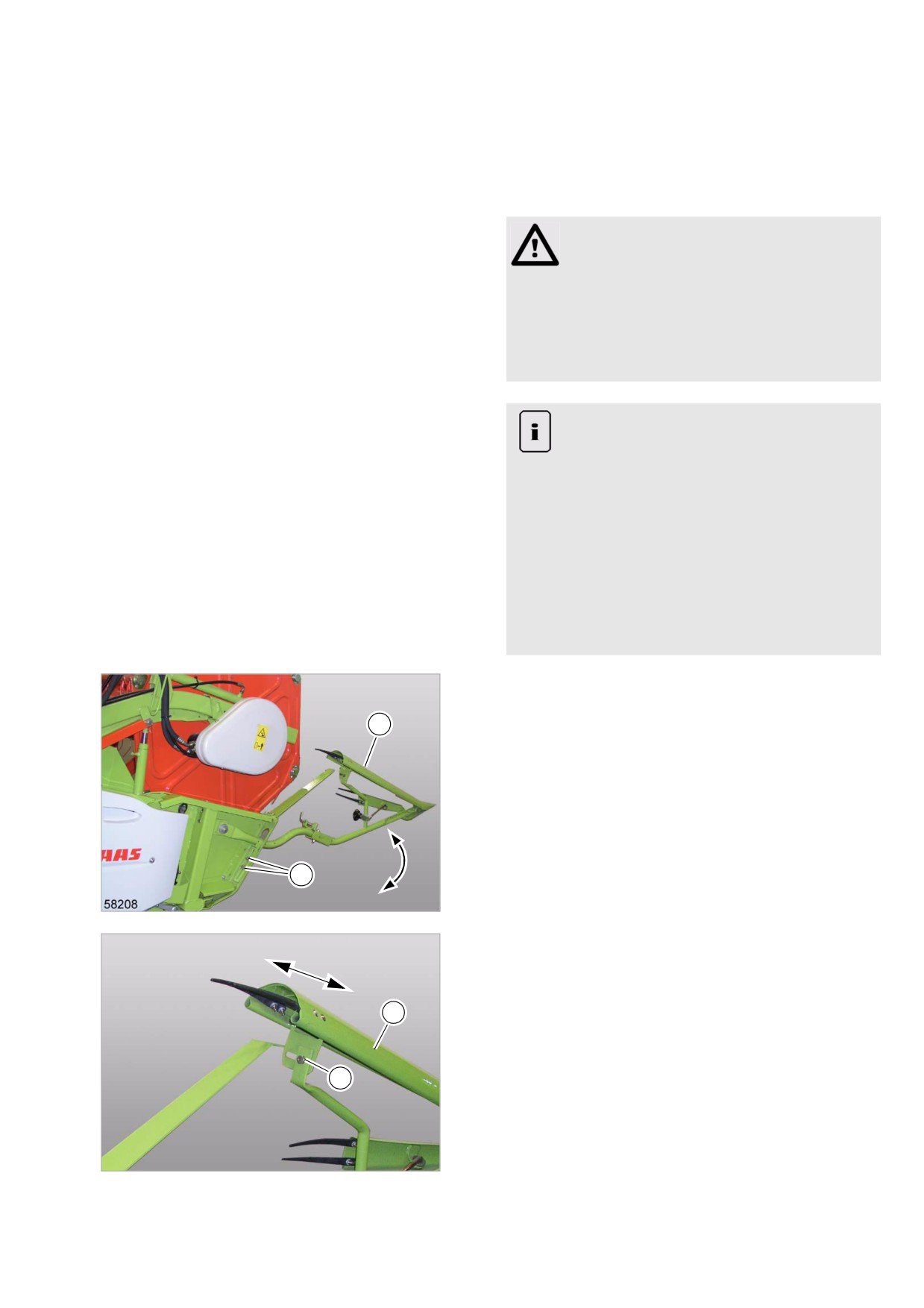

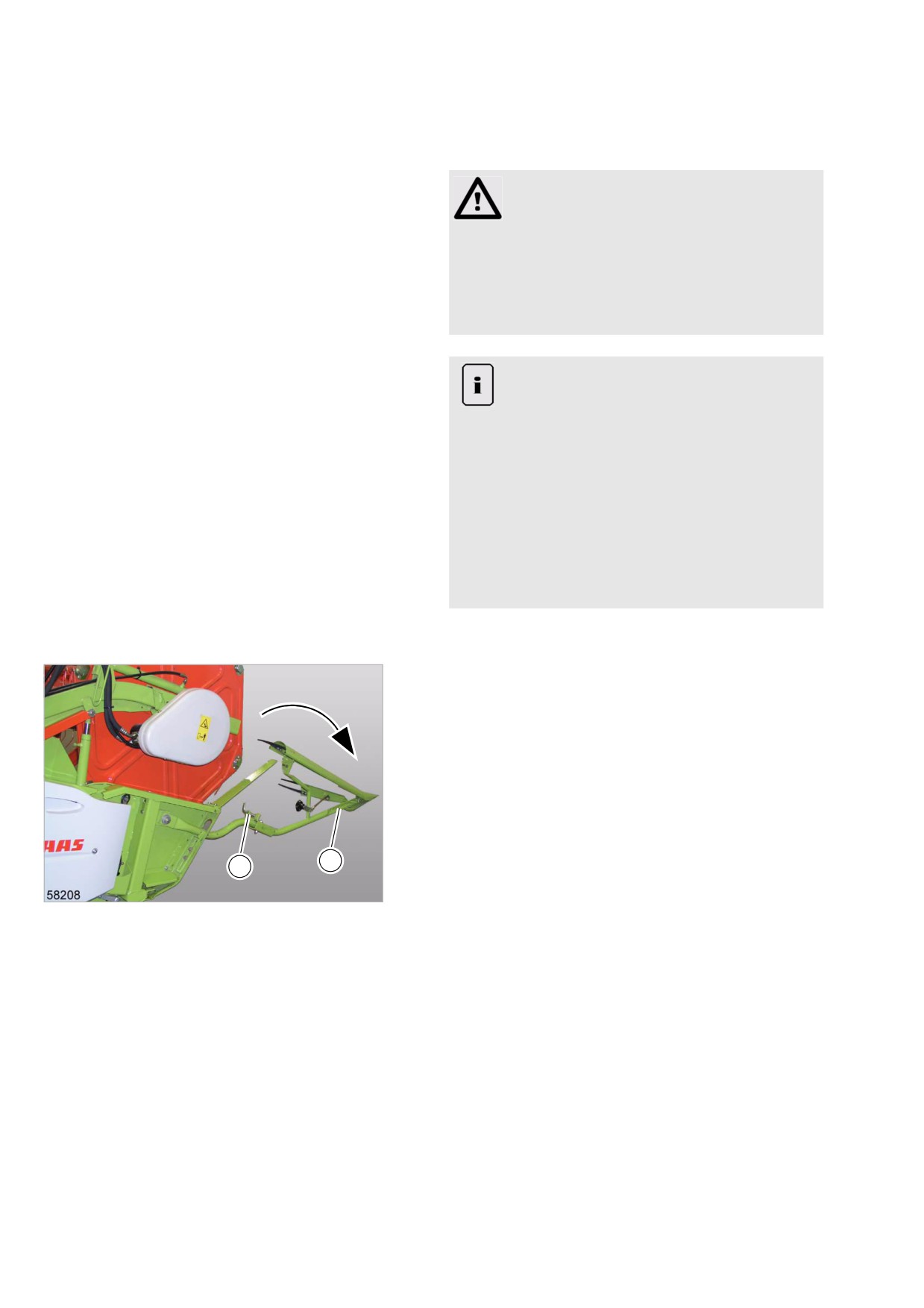

Отцепить пружину (1) и перевести
стебледелитель (2) полностью вперед.
2
1
65
11978
– Зафиксировать стебледелители (1)
посредством рычага (2).
1
2
66
11977
32901
9.4.4 Сложить стебледелители
(специальные)
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Освободить рычаг (1) и перевести
стебледелитель (2) наружу.
2
1
67
11977
- Зафиксировать стебледелители (1)
посредством пружины (2).
1
2
68
11978
9.5 Косилочное устройство
9.5.1 Установить колосоподъемники
(оснастка по выбору)
Для уборки полеглой зерновой культуры можно
установить колосоподъемники.
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.
Предупреждение!
Зубцы мотовила провернуты в опасную
зону.
Повреждение конечностей.
- Провернуть зубцы мотовила вверх из
опасной зоны.
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".

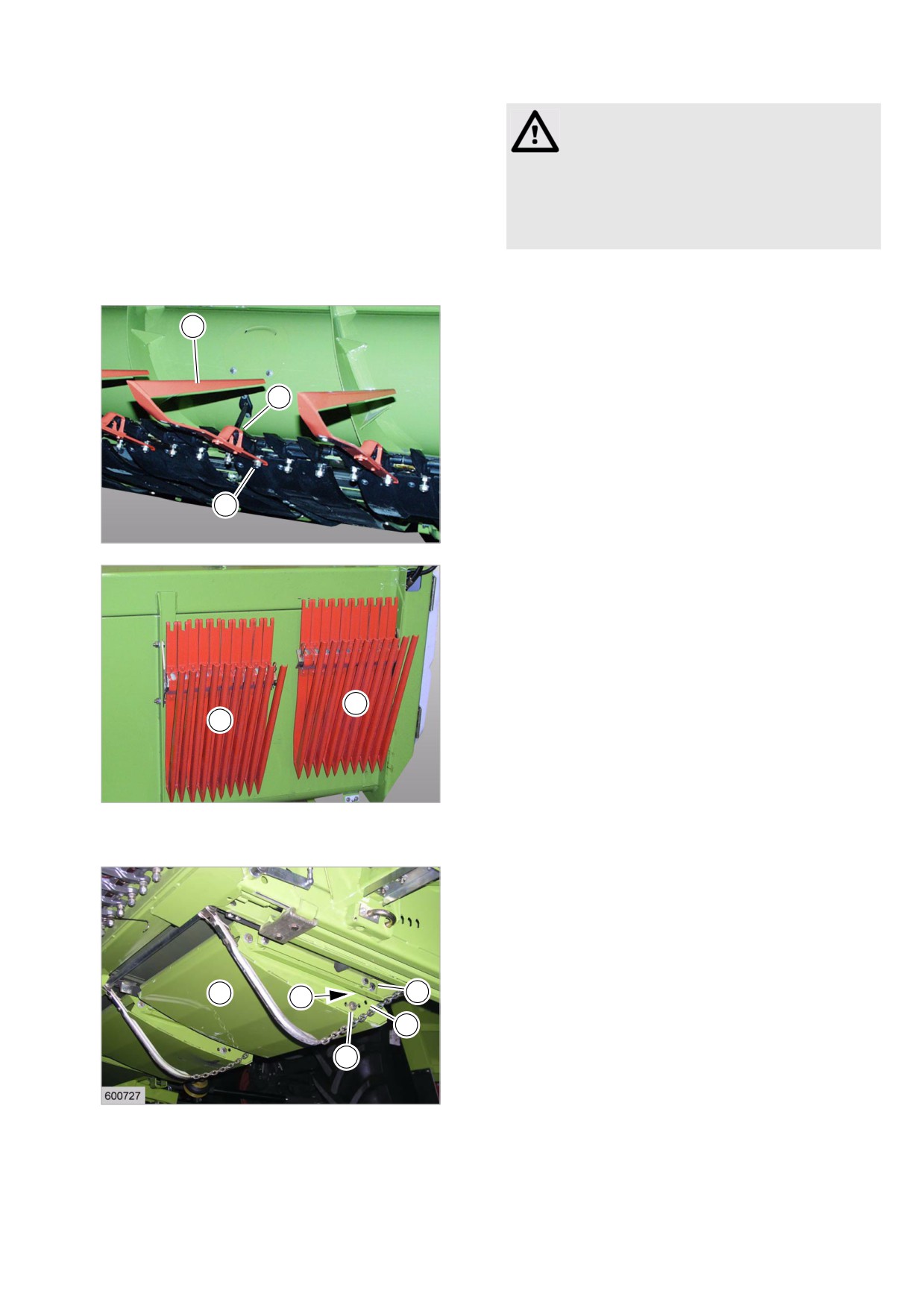

- Снять колосоподъемники (1) с транспортного
держателя.
1
1
69
8546
Указание!
Неверное количество колосоподъемников.
Неэкономичное использование.
1
- В случае необходимости увеличить
количество колосоподъемников.

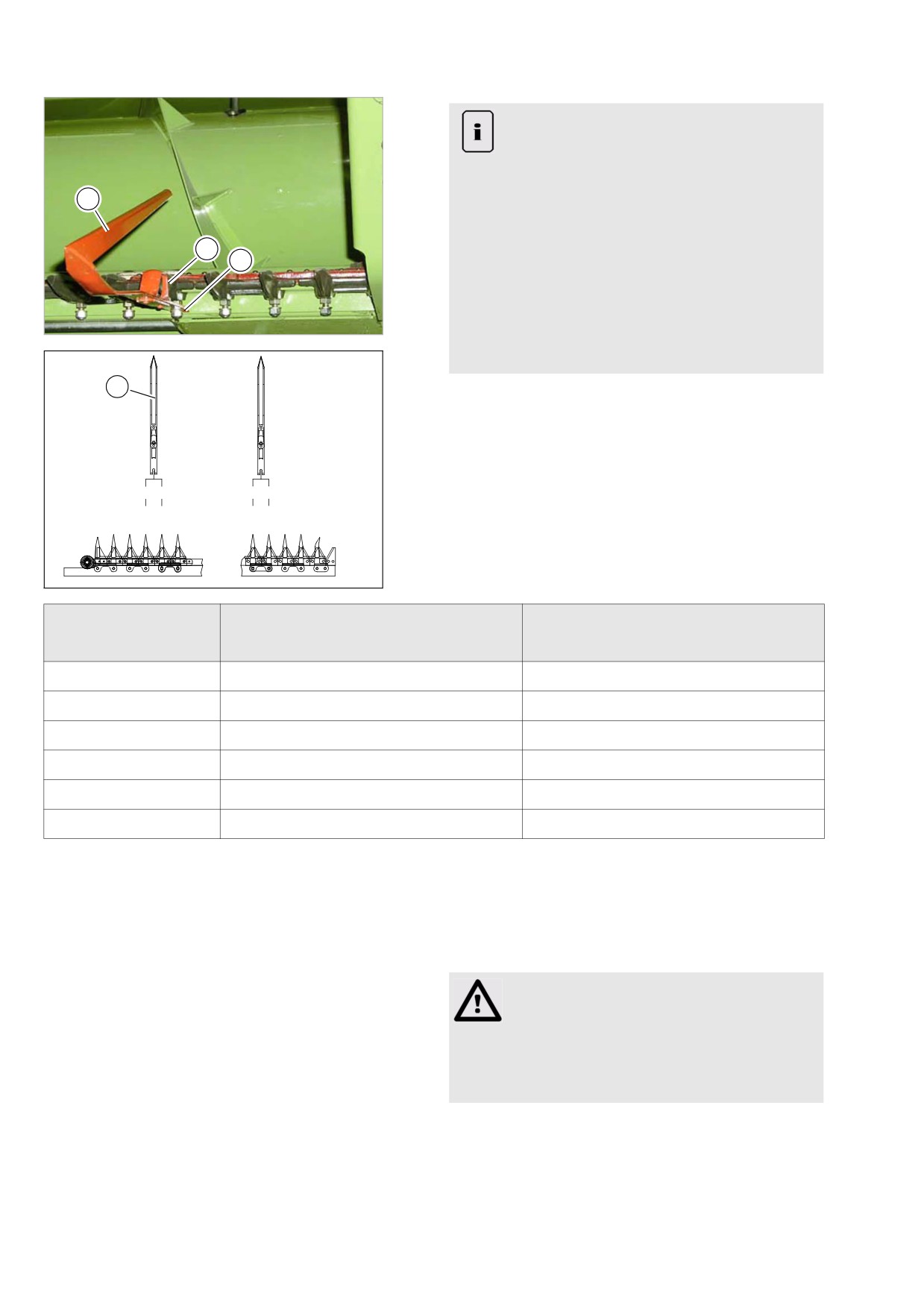

Полеглый урожай и зеленая поросль:
2
3
Прикрутить колосоподъемники к
каждому четвертому, пятому или
шестому двойному пальцу.
Короткий стеблестой и висящие вниз
70
11929
колосья:
Установить колосоподъемники уже.
1
–
Надеть колосоподъемник (1) на каждый
четвертый двойной палец с отверстием (2) и
(3).
Начать установку соответственно на правой и
левой стороне ножевого бруса в соответствии
с изображением и таблицей.
-
Прикрутить колосоподъемники (1) посредством
1
23
4
5
54 3
2
1
гайки возле (3).
71
17405
Приставка
первый колосоподъемник
первый колосоподъемник
слева возле
справа возле
V1050
4
5
V900
5
5
V750
5
5
V660
5
5
V600
5
5
V540
5
5
21923
9.5.2 Снять колосоподъемники
(оснастка по выбору)
Для уборки полеглой зерновой культуры можно
установить колосоподъемники.
Внимание!
Острые кромки и детали с остриями.
Легкие травмы.
- Наденьте защитные перчатки.
- Носить защитный шлем.
Предупреждение!
Зубцы мотовила провернуты в опасную
зону.
Повреждение конечностей.
- Провернуть зубцы мотовила вверх из
опасной зоны.
– Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
- Ослабить гайку (1).
1
Гайку (1) ослабить лишь настолько, чтобы
можно было вытянуть колосоподъемник.
- Стянуть колосоподъемник (1).
2
1
72
8545

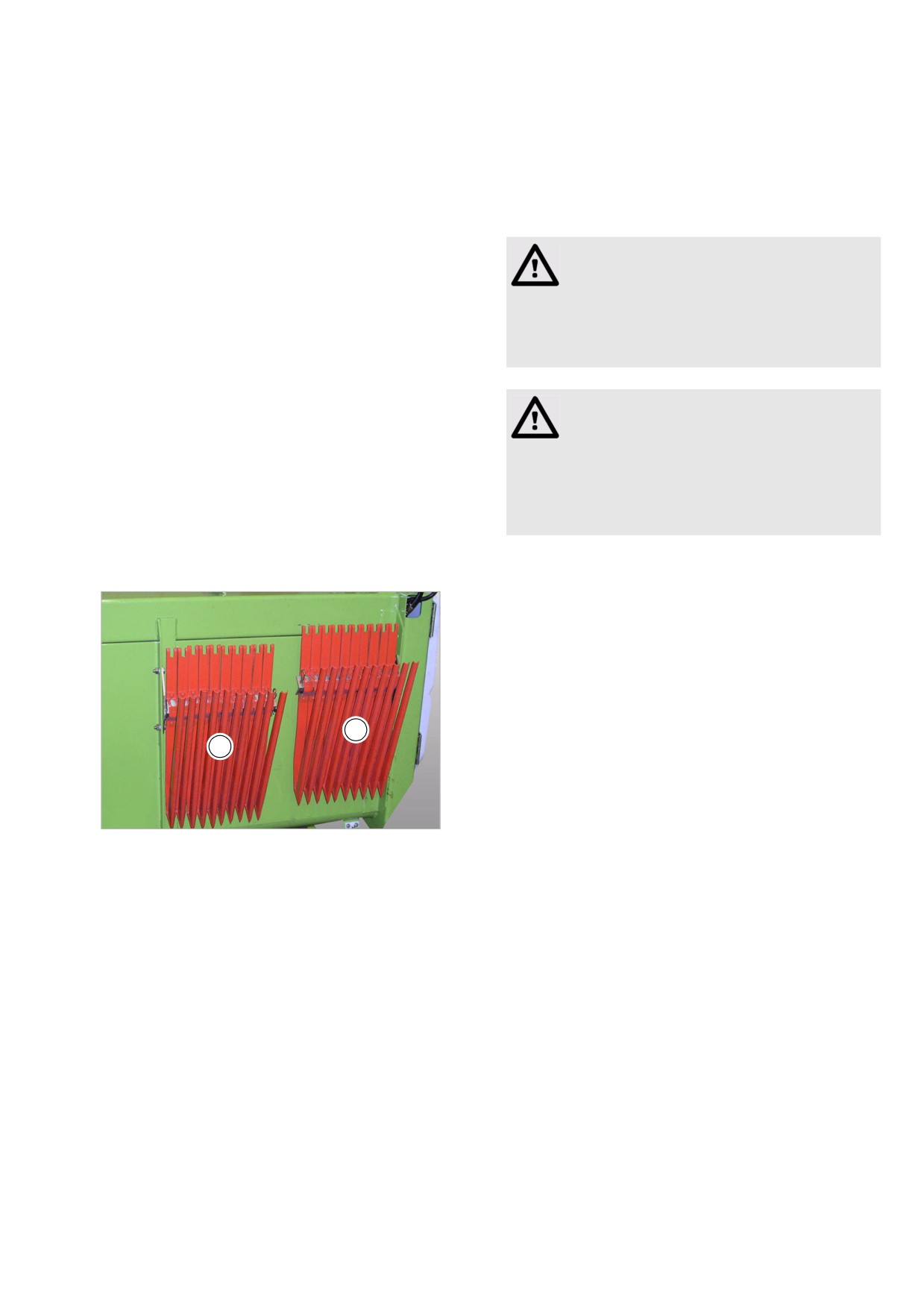

- Установить колосоподъемник (1) на
транспортном держателе.
1
1
73
8546
32610
9.5.3 Настроить полозья:
Полозья (1) можно настроить по высоте.
Установка зависит от размера покрышек.
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
1
3
2
5
4
74
11923
Указание!
Неэкономичное использование машины и
приставки.
Повышенный расход топлива.
Высокий износ на приставке.
- Обеспечивать расстояние полозьев до
земли и при небольшой высоте
резания.
В случае необходимости привести
настройку в соответствие с высотой
резания.
– Вывернуть винт (3).
- Ослабить винт (4).
- Поднять полоз (1) в нужное положение.
- Прикрутить полоз (1) в нужном отверстии (5)
посредством винта (3) и расположенной внутри
распорки (2).
- Прикрутить винт (4).
10 Работа
10.1 Общие указания
38358
10.1.1 Общие предупреждающие указания
В последующих разделах настоящей главы в виде
инструкции к действию указывается на
нижеприведенные общие предупреждающие
указания.
Опасность!
Подвижные детали машины и / или
внезапные движения машины.
Опасность получения серьезных травм и
даже смерти.
- Выключить дизельный двигатель.
- Задействовать стояночный тормоз.
- Вытянуть ключ зажигания.
- Вытянуть ключ разъединителя
аккумуляторной батареи.
Опасность!
Приставка, мотовило и подающий агрегат
могут самостоятельно опускаться.
Опасность получения серьезных травм и
даже смерти.
- Вложить предохранительные опоры.
- Держаться на расстоянии от опасной
зоны.

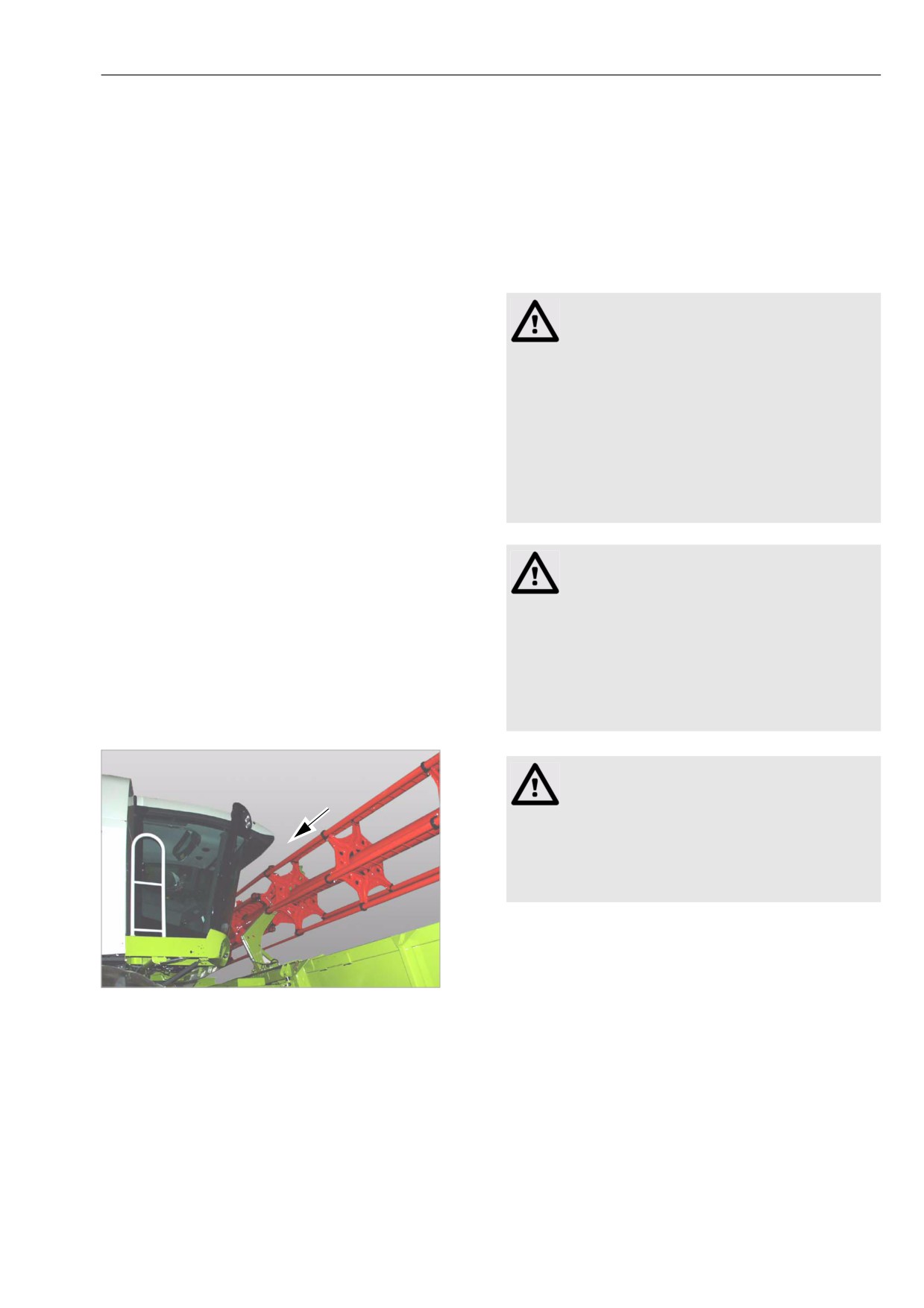

Осторожно!
Подъем приставки или мотовила.
Опасность столкновения мотовила с
крышей кабины.
- При слишком маленьком расстоянии
опустите мотовило или приставку.
1
8474
10.2 Общее обслуживание
10.2.1 Перед работой в поле
Указание!
Посторонние тела или препятствия
попадают в приставку.
Уменьшение срока службы приставки.
- Проверить стеблестой в возможных
местах на наличие крупных
посторонних тел.
- Перед началом уборки
проинформируйтесь о возможных
препятствиях в стеблестое.
Указание!
Неправильно настроенная приставка.
Плохой прием убираемого материала и
неэкономичное использование приставки.
- Перед пуском в работу проверить
настройки на приставке, зависящие от
урожая.
- Перед началом работы проверить
прием убираемого материала.
38942
10.2.2 Проверить прием убираемого
материала
- Ввести машину с приставкой в стеблестой.
- Проверить прием убираемого материала и в
случае необходимости:
- Настроить стебледелители.
- Установить счищающие профили.
- Настроить положение подающего шнека.
- Переместить пальцы подающего шнека.
- Установить или снять удлинителе шнекового
листа.
- Изменить скорость вращения подающего
шнека.
- Настроить зубцы мотовила.
- При уборке рапса включить левый боковой
нож.
- При уборке зерновых настроить длину
стола.
- Настроить скорость вращения мотовила, см.
руководство по эксплуатации машины.
- Настроить высоту мотовила, см.
руководство по эксплуатации машины.
- Настроить горизонтальное перемещение
мотовила, см. руководство по эксплуатации
машины.
10.3 Прием материала
10.3.1 Установка стеблеотделителей
- Учитывать общие предупреждающие указания
в начале главы "Настройки для работы".
Осторожно!
Стебледелитель сталкивается с
мотовилом.
Повреждение стебледелителя или
мотовила.
- Проверить возможность столкновения
конструктивных деталей.
Указание!
Неэкономичное использование машины и
приставки.
Повышенный расход топлива.
Высокий износ на приставке.
- Обеспечивать расстояние
стебледелителей до земли и при
небольшой высоте резания.
В случае необходимости привести
настройку в соответствие с высотой
резания.
Если высота резания изменяется, то в случае
необходимости следует отрегулировать
стебледелители (1) на обеих сторонах машины.
1
- Ослабить винты (2).
- Настроить стебледелители (1).
- Затянуть винты (2).
2
2
11957
Пластину стебледелителей (1) следует установить
как можно ближе к мотовилу.
- Ослабить винт (2).
- Настроить пластину (1).
1
– Затянуть винт (2).
2
3
11972
содержание .. 4 5 6 7 ..
