Комбайн зерноуборочный CLAAS LEXION 480 / 470. Руководство - часть 11
установка и снятие жатки

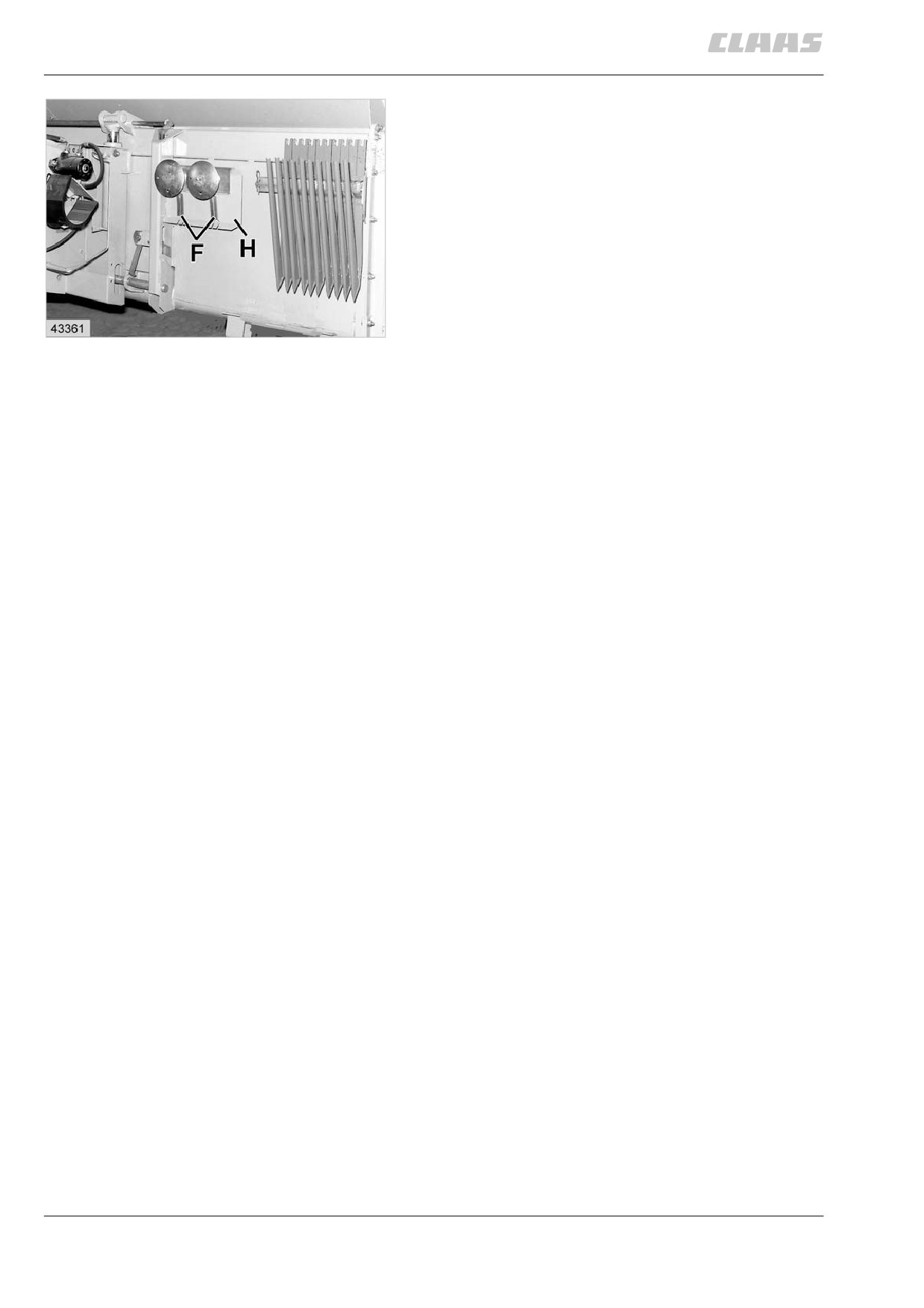

установка стояночных опор
стояночные опоры на правой стороне
подвесить к держателю (н) и зафиксировать
пружинами (F).
(рис. 16)
16
7.1.8
установка и снятие жатки
установка и снятие жатки

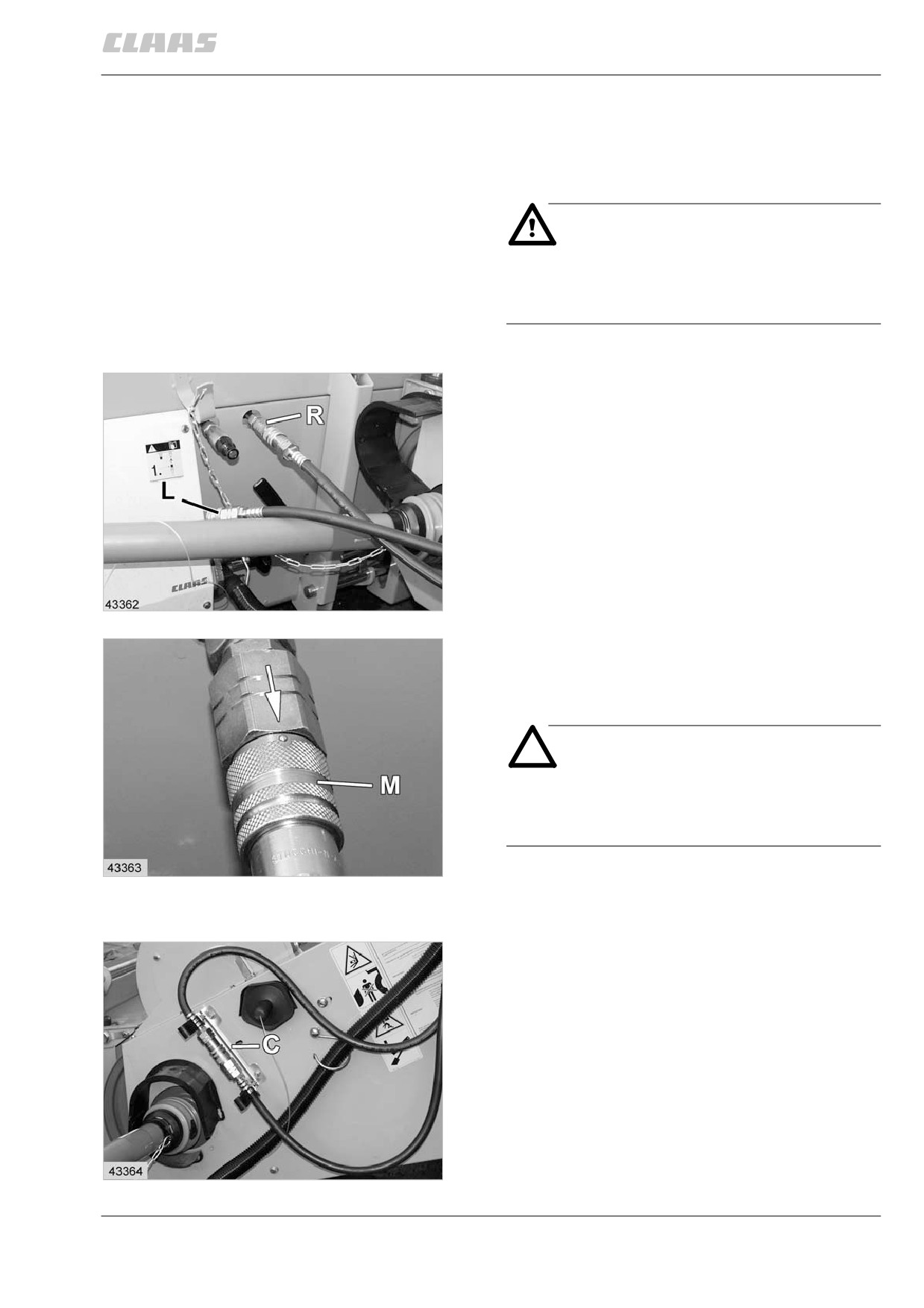

снятие жатки
отсоединить гидравлические шланги
для привода мотовила
(жатка с гидравлическим приводом мотовила)
опасность!
никогда не отсоединять
гидравлические шланги при
работающем двигателе!
отсоединить на жатке гидравлические шланги
для привода мотовила.
для этого всегда вначале отсоединять левый
гидравлический шланг (L), а затем правый
гидравлический шланг (R).
(рис. 1)
1
для открытия муфты провернуть втулку (м)
таким образом, чтобы выемка и метка встали
друг против друга. затем передвинуть муфту
вперед.
внимание!
после снятия шлангов их
обÿзательно следует замкнуть
накоротко.
указание: при соединении муфт требуется
2
приложить повышенное усилие.
(рис. 2)
затем подвесить гидравлические шланги к
держателю (с) на наклонном транспортере.
(рис. 3)
3
7.2.1
установка и снятие жатки

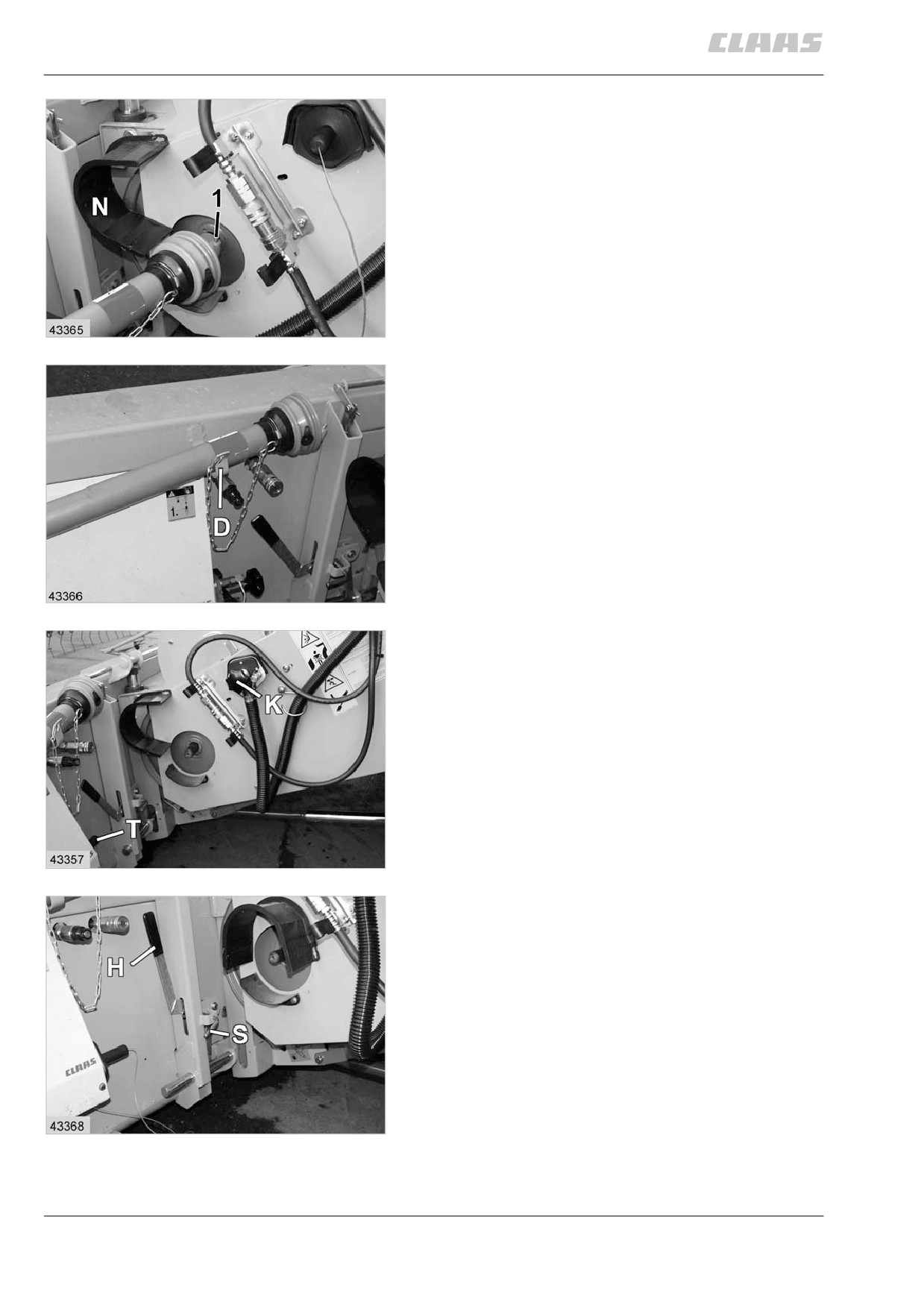

снятие шарнирного вала
поднять защитный элемент (N) вверх.
вдавить подвижный штифт (1) и стянуть
шарнирный вал с вала промежуточной
передачи.
уложить шарнирный вал в держатель (D).
(рис. 4, 5)
4
5
снятие универсальной муфты
открутить универсальную муфту (к) на жатке
и на наклонном транспортере.
установить защитный элемент (т) на жатке.
(рис. 6)
6
открытие блокировочного элемента
жатки
вытянуть предохранительный палец (S) и
открыть блокировочный элемент при помощи
рычага (н).
(рис. 7)
7
7.2.2
установка и снятие жатки

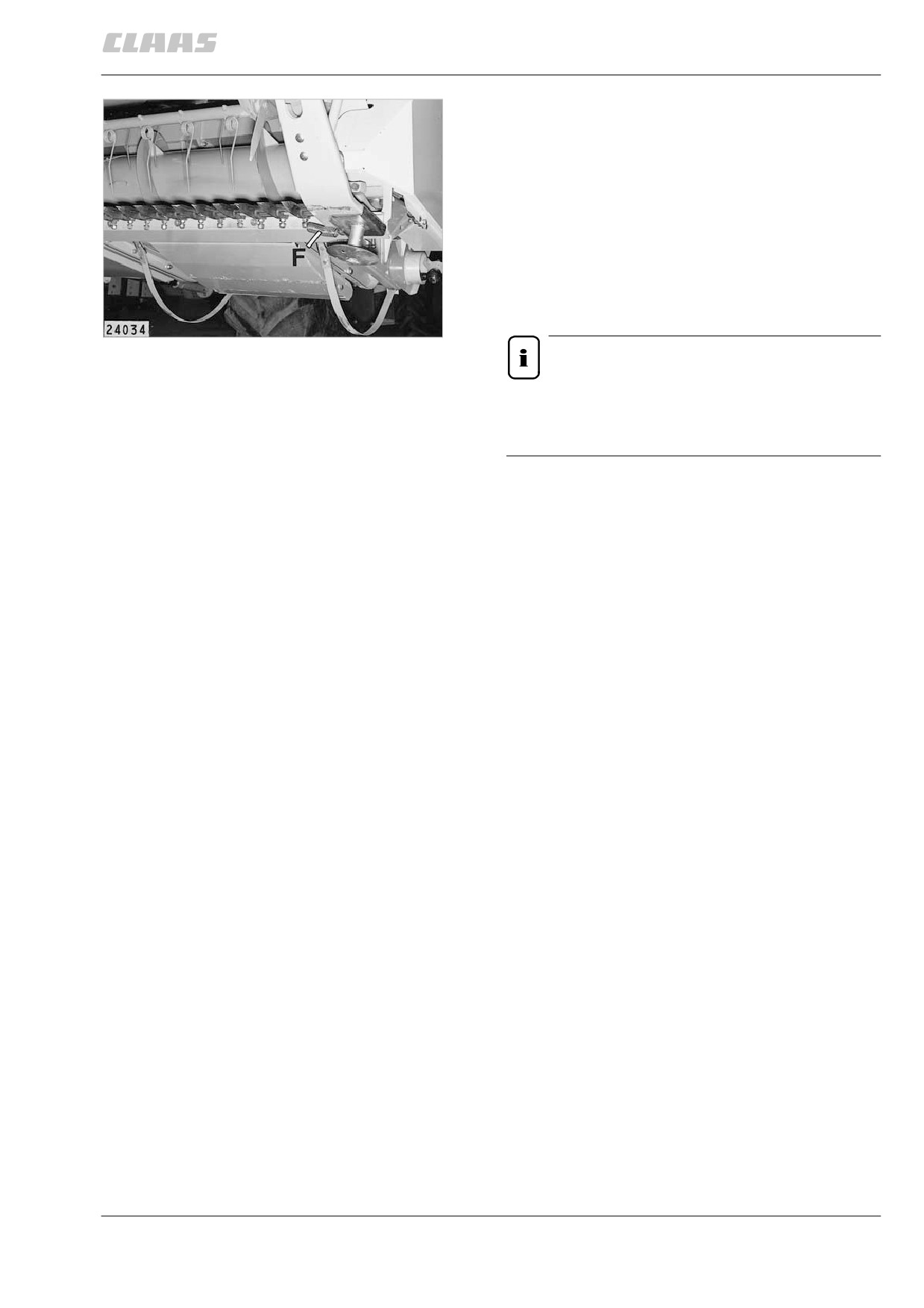

отложить жатку на землю:
если жатка должна быть отложена на землю,
то необходимо впереди на ножевом брусе
установить стояночную опору. это важно, так
как иначе жатка может опрокинуться вперед,
после чего ее невозможно будет больше
поднять.
стояночную опору насадить на один из
внешних полозьев жатки при помощи
пружин (F) зацепить за крепежный винт
пальца.
8
указание!
при ширине жатки, начиная с 5,40 м,
необходимо на обеих сторонах устано-
вить по одной стояночной опоре.
(рис. 8)
7.2.3
установка и снятие жатки

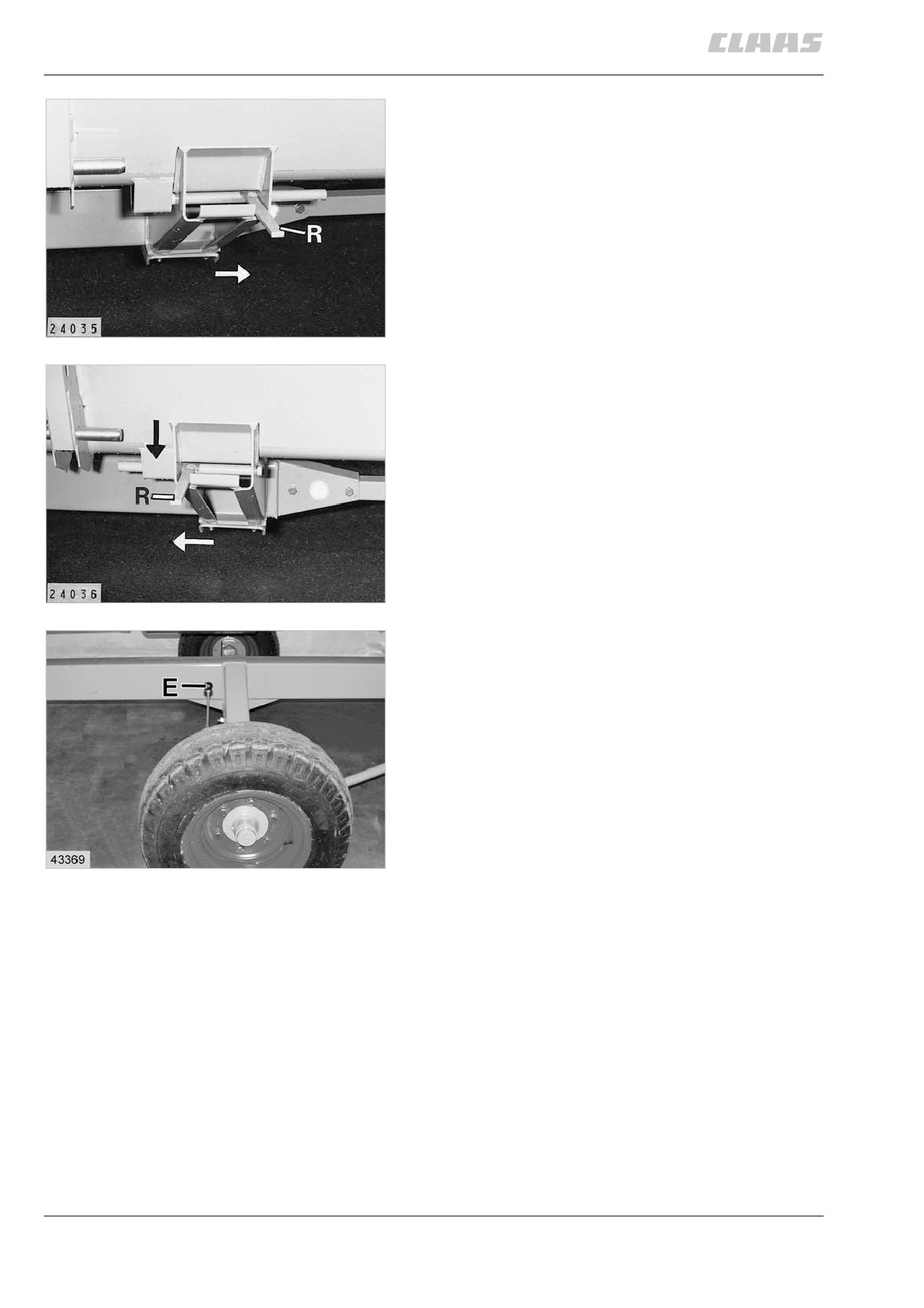

уложить жатку на тележку для жатки
перед укладыванием жатки передвинуть на
обеих сторонах задвижки (R) наружу.
(рис. 9)
9
уложить жатку на тележку по центру.
стержневой указатель (е) должен быть
расположен по центру жатки.
на обеих сторонах передвинуть задвижки (R)
вовнутрь. проследить за тем, чтобы за-
движки были заарретированы!
(рис. 10, 11)
10
11
7.2.4
установка и снятие жатки

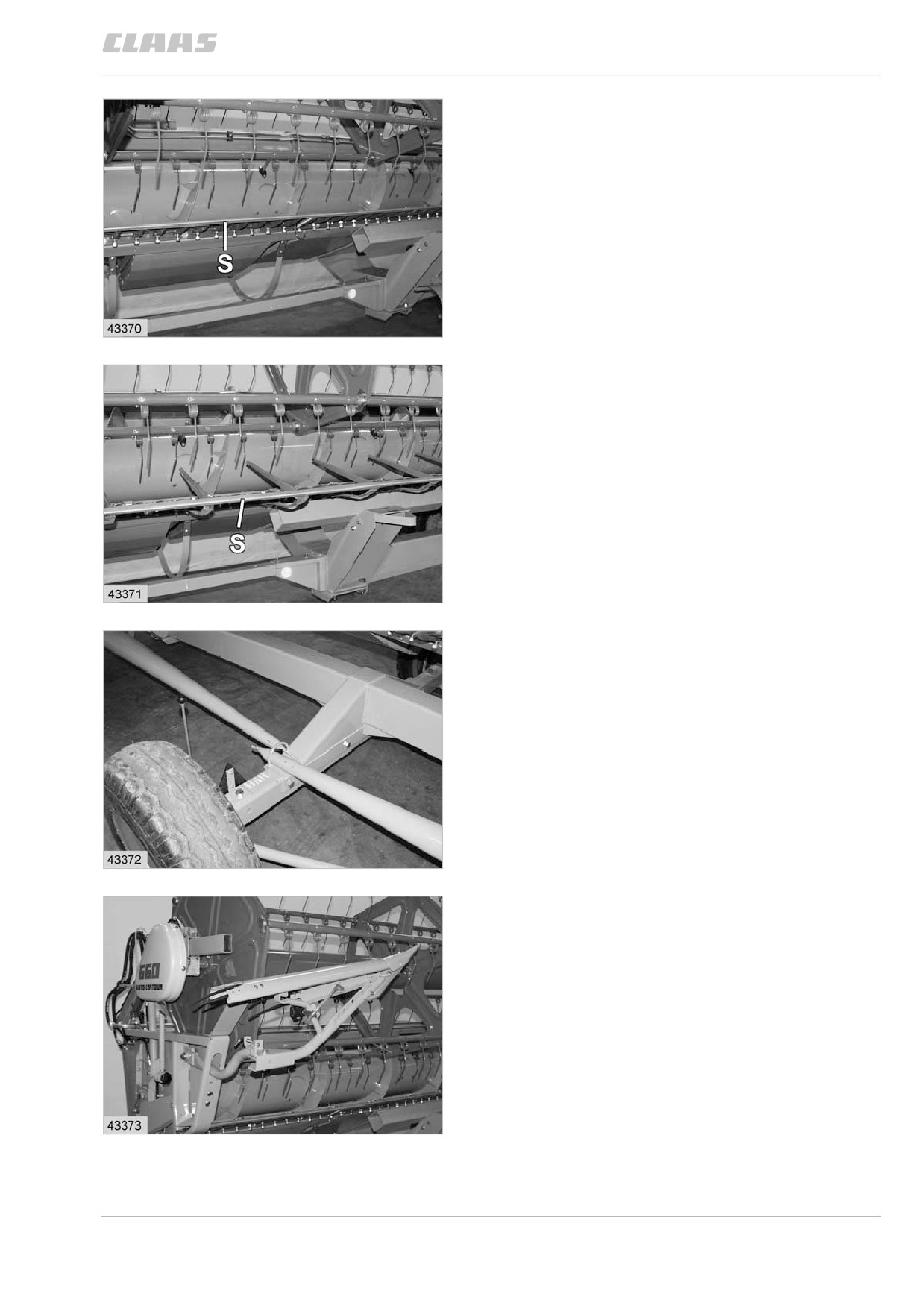

закрыть ножевую траверсу (пальцы) или,
соответственно, колосоподъемники, посред-
ством защитных планок (S).
(рис. 12, 13)
12
13
установить на тележке жатки внешние
делители (если имеются).
(рис. 14)
14
оба стебледелителя перевести вовнутрь.
(рис. 15)
15
7.2.5
8 обслуживание системы CEBIS
версия 6.1
9
обслуживание базовой
машины

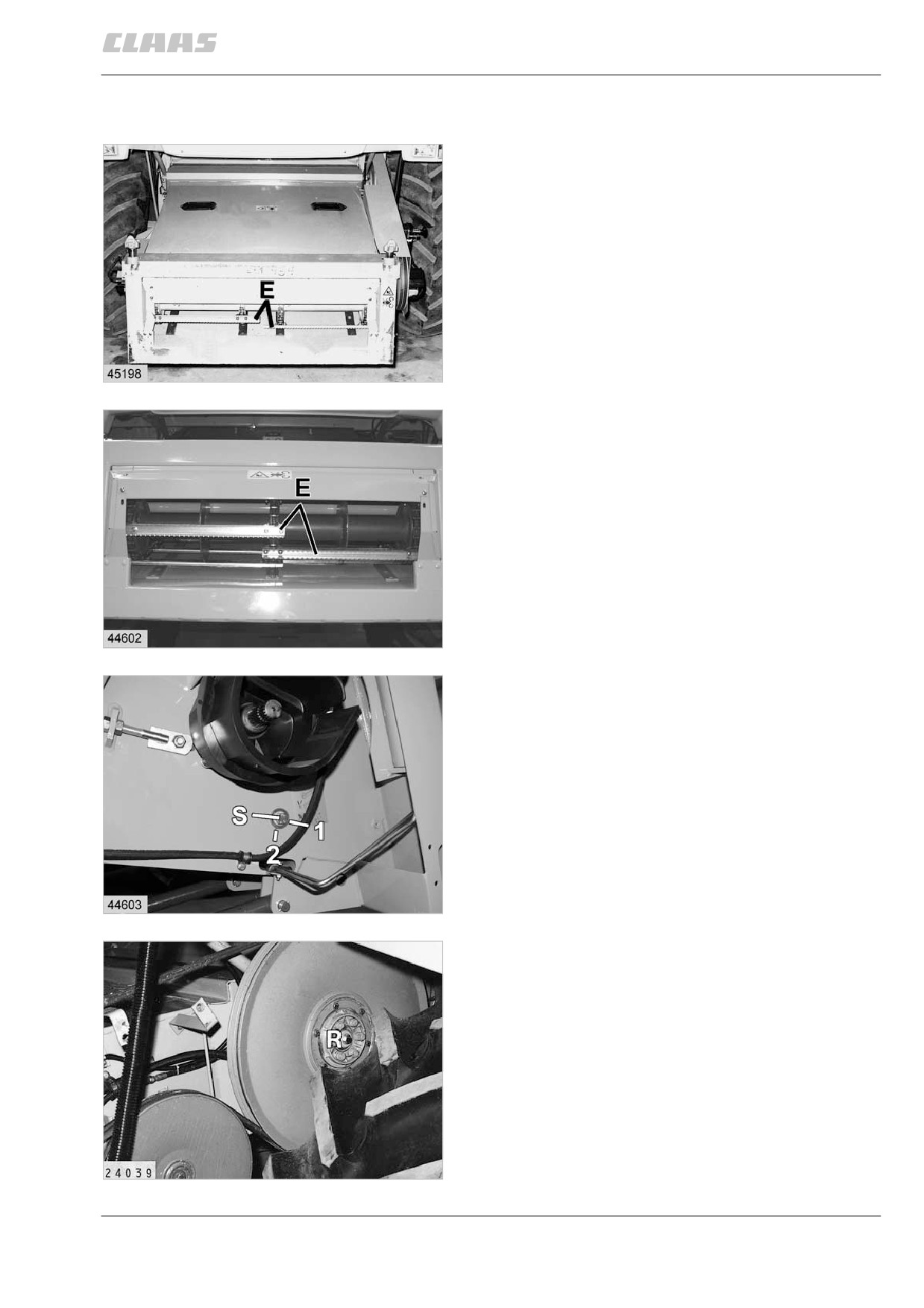

наклонная камера
лексион 480
подающие цепи
подающие цепи с подающими планками (е),
снабженными ребрами, подают обмолачи-
ваемый материал к молотильным органам.
для ограничения наклонного транспортера
снизу установить в наклонной камере слева
и справа накладки посредством установоч-
ного штифта в отверстии (1) при обмолоте
зерна и в отверстии (2) при обмолоте
кукурузы.
для перестановки винт (S) следует лишь
1
ослабить.
лексион 470
(рис. 1, 2, 3)
2
3
предохранительное устройство:
проскальзывающая муфта (R) защищает
наклонный транспортер от перегрузки.
(рис. 4)
проскальзывающую муфту не следует
чрезмерно затягивать, так как она может
заблокироваться и перестать служить в
качестве предохранителя.
момент вращения проворачивающ. муфт
— см. стр. 5.3.1, предохранительные
4
устройства.
9.1.1

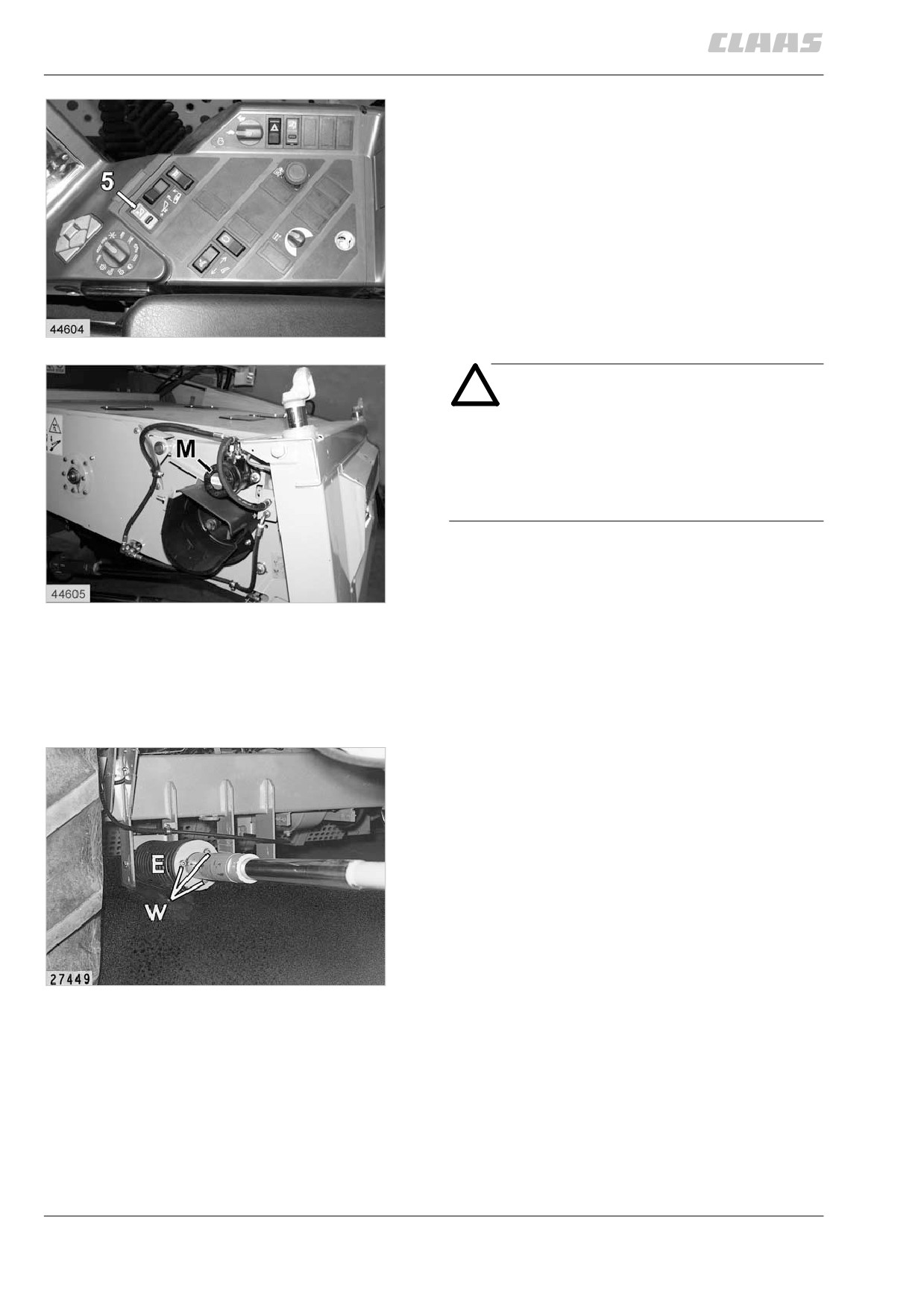

устройство реверса жатки
путем нажатия клавишного перекидного
выключателя (5) производится вращение
приводов жатки и наклонной камеры в
обратную сторону при помощи
гидромотора (м).
при образовании затора выключить привод
жатки и затем в остановленном состоянии
приводов нажать клавишный перекидной
выключатель (5), пока затор не устранится.
реверс можно включить лишь при
5
отключенной жатке.
внимание!
перед включением реверсивного
привода вал промежуточной
передачи на наклонном транспортере
должен находиться в остановленном
положении.
мотовило опустить в самое низкое
положение. это предотвращает создание
обратного затора на подающем шнеке.
6
при полностью отведенном мотовиле
его следует несколько приподнять, для
предотвращения попадания зубцов мотовила
на подающий валок.
(рис. 5, 6)
разгрузочные пружины жатки
проверка настройки пружин разгрузки
жатки
указание: пружины (е) разгрузки жатки
отрегулированы на заводе.
установка жатки:
опустить жатку настолько, чтобы полозья
находились от грунта на расстоянии
примерно 100 мм.
(рис. 7)
7
9.1.2

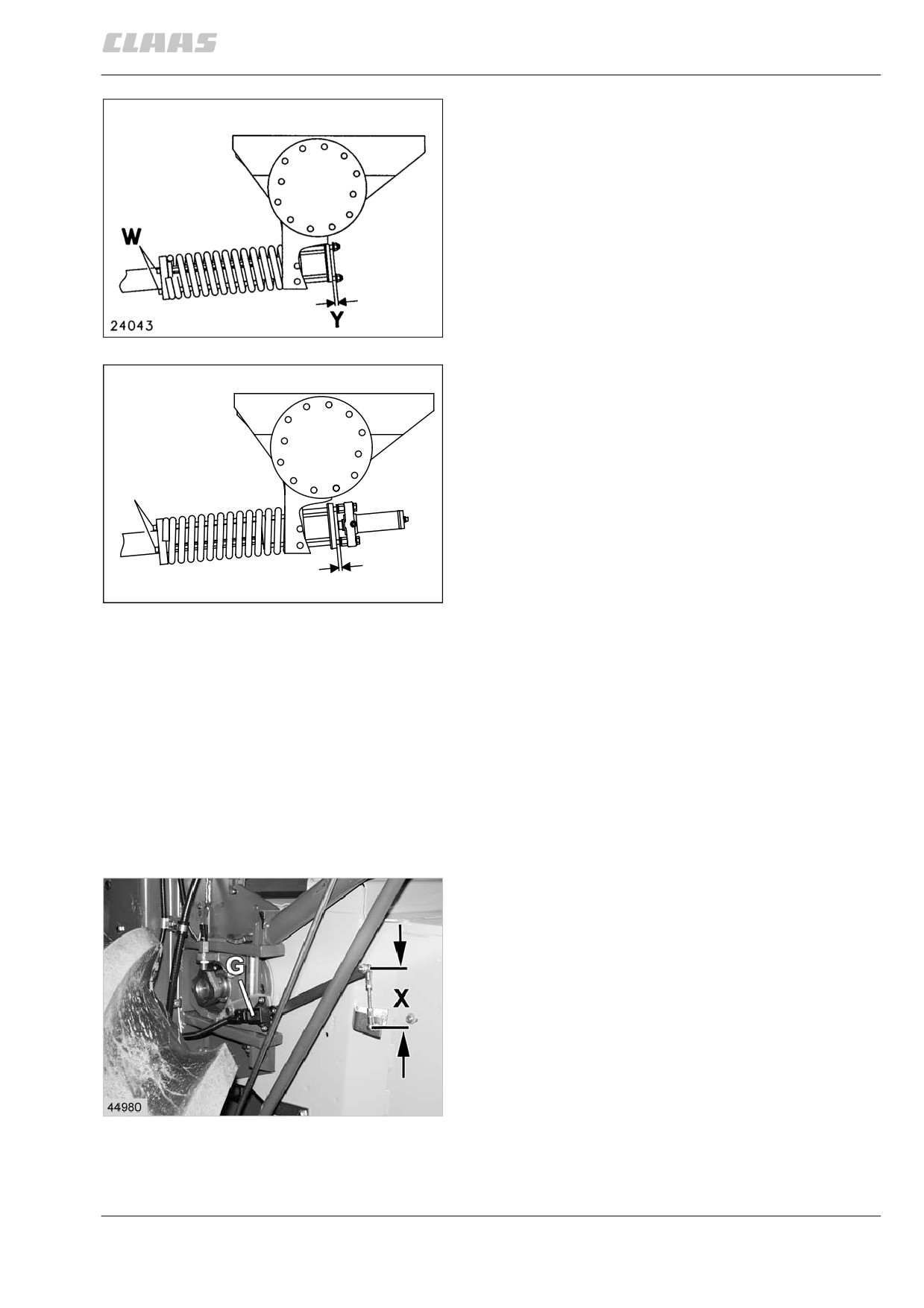

цилиндр жатки для механической блокировки:
расстояние (Y) между пластиной цилиндра
ловильной цапфы и гайками должно состав-
лять 5 — 10 мм.
(рис. 8)
8
жатка с гидравлической блокировкой:
расстояние (Y) между концом пальца
до пластины цилиндра должно составлять
5 — 10 мм.
(рис. 9)
W
30291
Y
9
в случае необходимости отрегулировать
разгрузочные пружины. для этого
посредством винтов (W) с внутренним
шестигранником соответствующим образом
отрегулировать предварительное натяжение
разгрузочных пружин.
регулировка винтов (W):
расстояние увеличить = винты вворачивать
расстояние уменьшить = винты выворачивать
(рис. 7, 8, 9)
указатель высоты среза
датчик (G) указателя высоты среза
установлен на правой стороне наклонной
камеры.
базовая настройка:
размер (х) от шаровой головки до шаровой
головки составляет 90 мм.
(рис. 10)
10
9.1.3
указатель разгрузки
при работе с контурной системой, а также
с автоконтуром, при помощи датчика (S) на
правом цилиндре жатки показывается
опорное давление на мониторе. см. по этому
поводу £группу 8“.
(рис. 11)
11

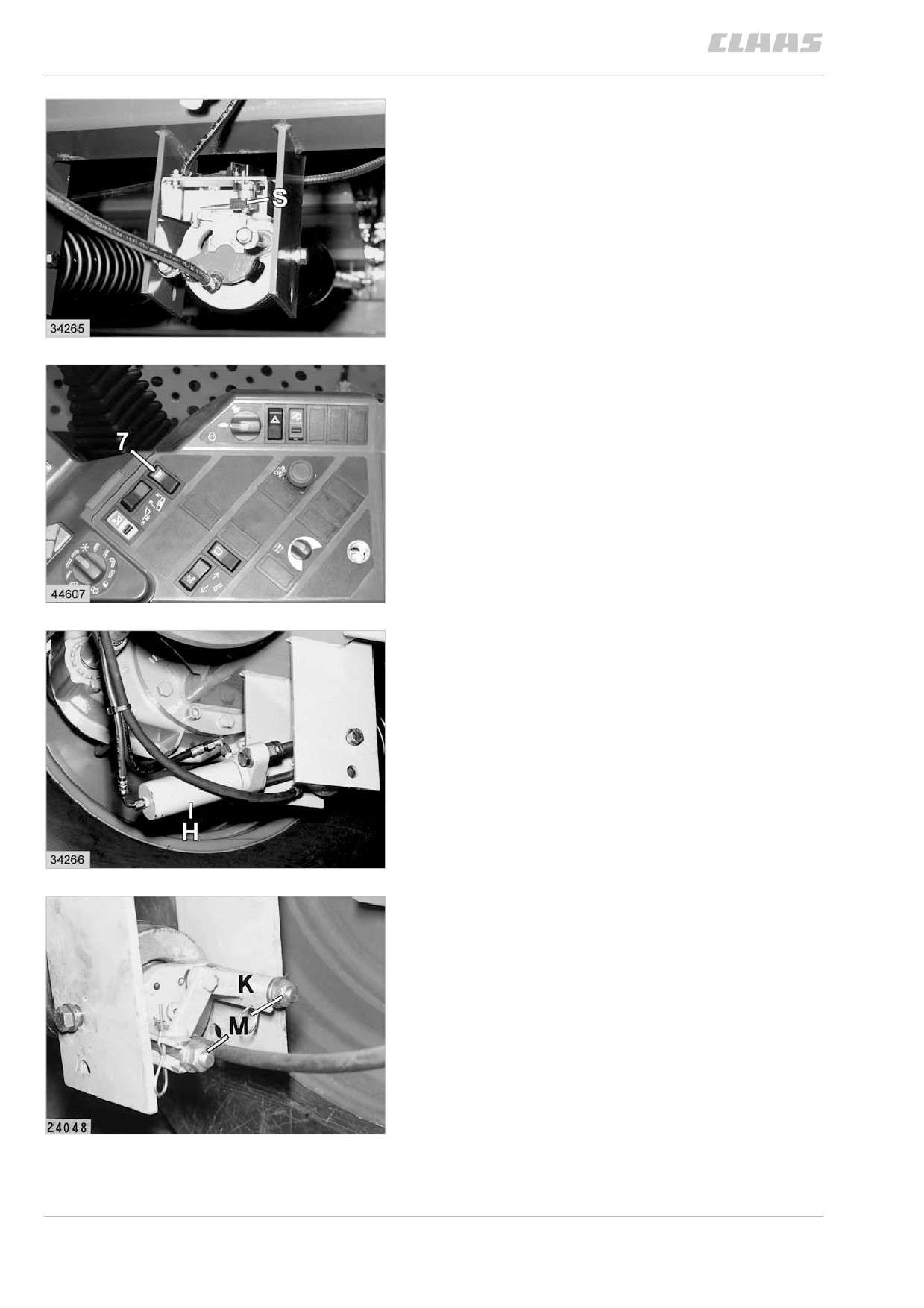

блокировка пружин разгрузки жатки
гидравлическая блокировка (оборудование
по выбору):
блокировка разгрузочных пружин требуется
при работе с приставкой для уборки кукурузы.
при нажатии перекидного выключателя (7)
производится блокировка разгрузочных
пружин посредством гидроцилиндра (н).
при работе с жаткой для зерновых ее
можно поднять выше путем блокировки
12
разгрузочных пружин. целесообразно,
к примеру, при переезде через препÿтствия.
для деблокировки пружин их следует снова
разгрузить и затем выключить перекидной
выключатель (7).
(рис. 12, 13)
13
механическая блокировка:
приставку для уборки кукурузы опустить
на землю настолько, чтобы напряжение
с разгрузочных пружин полностью снялось.
блокировочные захваты (к) поставить на
направляющие пальцы и зафиксировать
пружинными штекерами. путем затяжки
гайки (м) перемещать блокировочные
захваты в осевом направлении.
для снятия блокировочных захватов пристав-
ку полностью опустить, пока с пружин не
14
снимется напряжение.
(рис. 14)
9.1.4

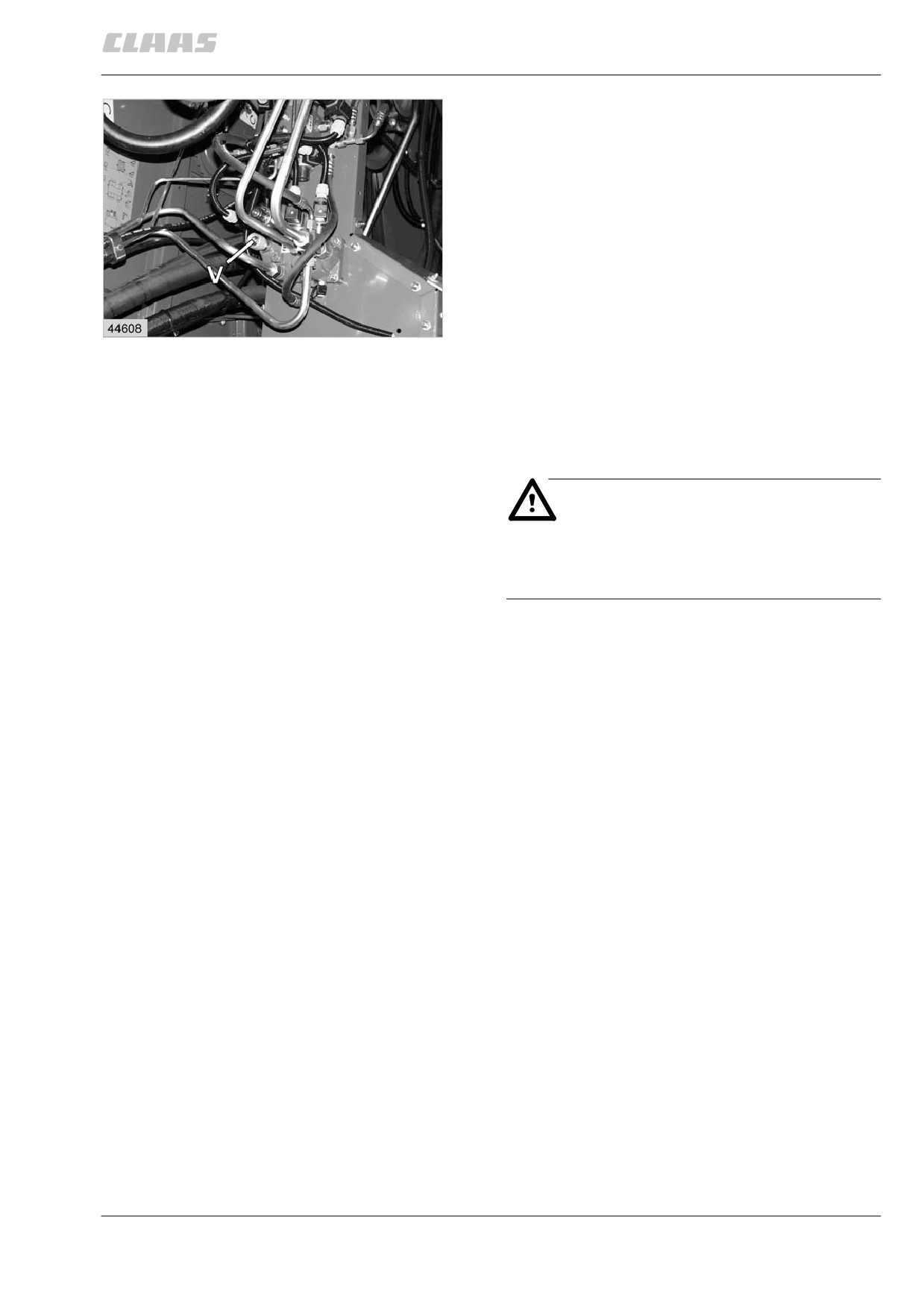

настройка скорости опускания
приставки
скорость опускания приставки может
быть настроена путем вращения винта
с накаткой (V) на делителе потока.
винт с накаткой (V) отрегулировать при
разогретом гидравлическом масле таким
образом, чтобы полностью поднятая
приставка опускалась на грунт примерно
за 5 − 6 секунд.
настройка скорости опускания:
15
быстрее
= винт с накаткой вворачивать
медленнее
= винт с накаткой выворачивать
(рис. 15)
муфта жатки
опасность!
при работах на жатке или в ней —
выключить жатку, остановить
двигатель, вытянуть ключ зажигания!
мгновенный останов жатки:
при внезапно возникших помехах (например,
посторонние предметы в жатке) жатка может
быть немедленно остановлена со всеми
подающими рабочими органами.
9.1.5

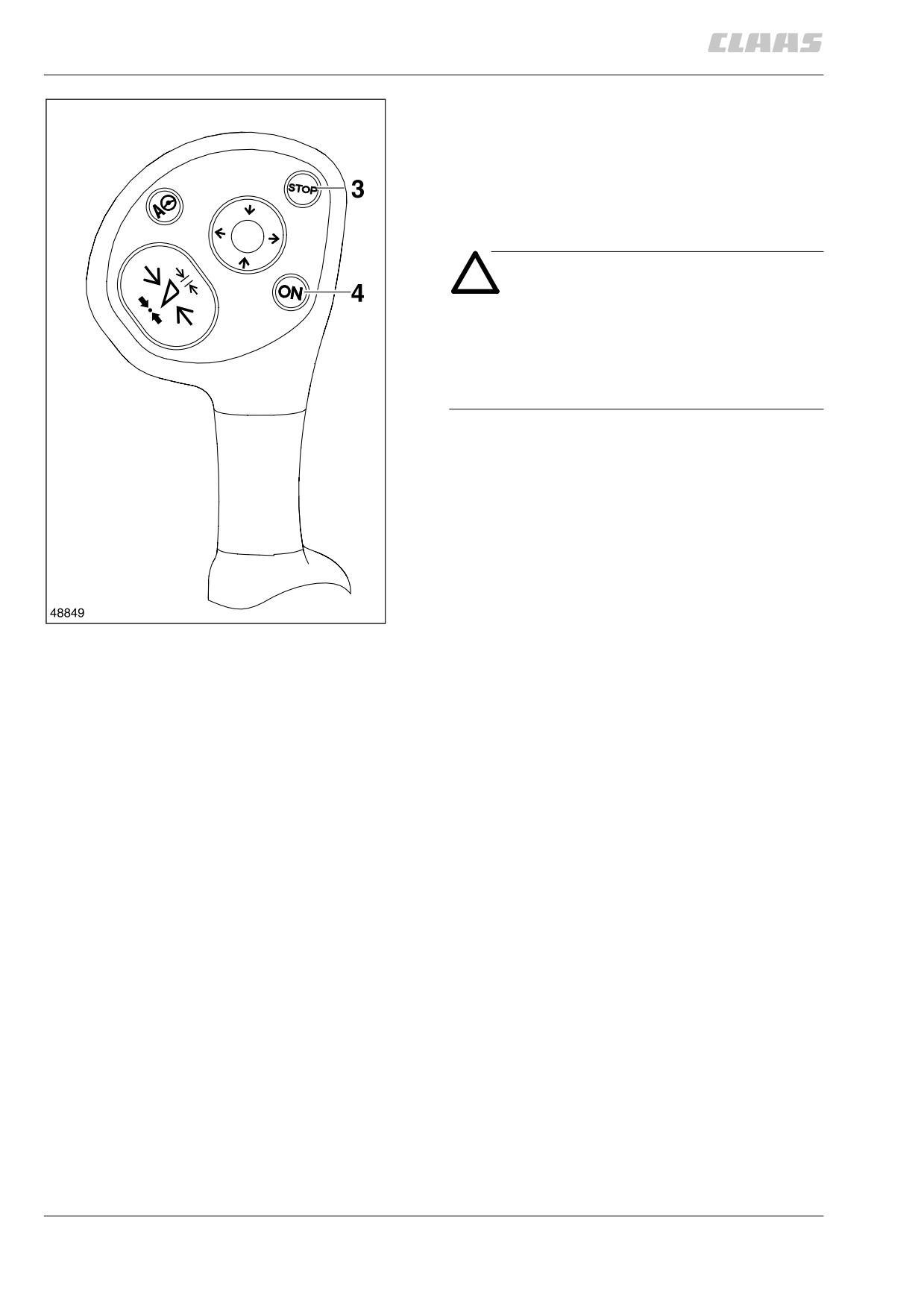

включение и отключение жатки
включение жатки:
запустить двигатель и включить молотилку.
путем нажатия клавишного выключателя (4)
на многофункциональном рычаге включить
жатку.
внимание!
если в жатке и/или наклонном
транспортере находится убираемый
материал, то жатку необходимо
включить при верхних оборотах
холостой нагрузки.
отключение жатки:
жатка выключается путем нажатия
клавишного выключателя (3).
(рис. 16)
16
9.1.6
молотильные органы
опасность!
работы по техническому обслу-
живанию, уходу и чистке, а также
устранение неисправностей
осуществлять только при
отключенном приводе и останов-
ленном двигателе. выключить
разъединитель батареи.

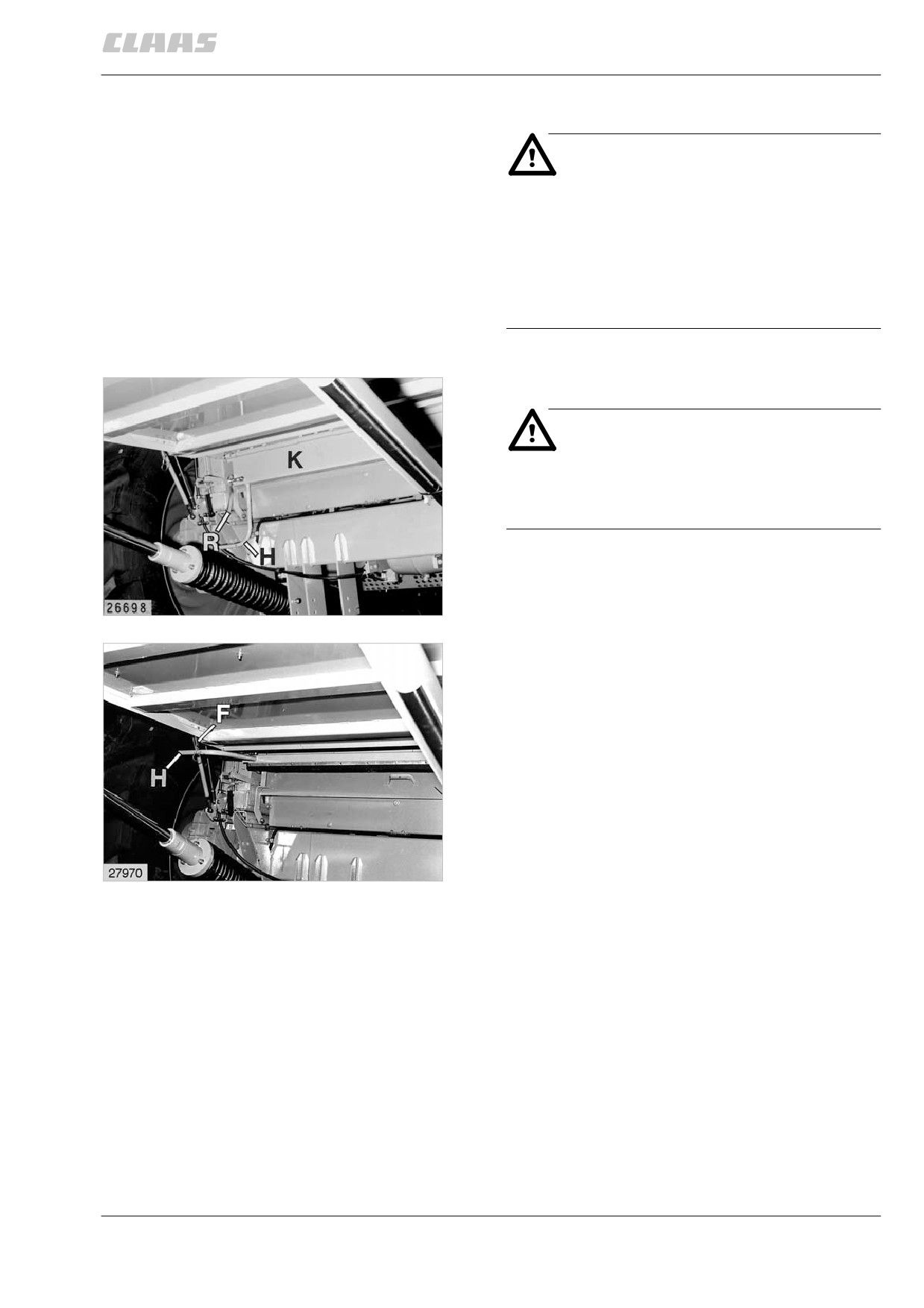

камнеуловительный лоток
опасность!
для всех работ под установленной
жаткой следует предусмотреть
надежные подставки под ней.
камнеуловительный лоток, установленный
перед подбарабаньем, улавливает камни
и прочие посторонние предметы и таким
образом защищает молотильные органы
1
от повреждений.
камнеуловительный лоток чистить ежедневно,
при работе на каменистых почвах и обработке
полеглых хлебов — чаще.
открытие камнеуловительного лотка:
поднять наклонный транспортер в верхнее
положение и вложить предохранительную
опору.
разблокировать задвижку (R) и поднять
заслонку (к) рычагом (н). для арретировки
2
заслонки (к) можно зацепить пружину на
рычаге (н).
после опорожнения камнеуловительного
лотка снова закрыть заслонку (к) и
заблокировать.
(рис. 1, 2)
9.2.1

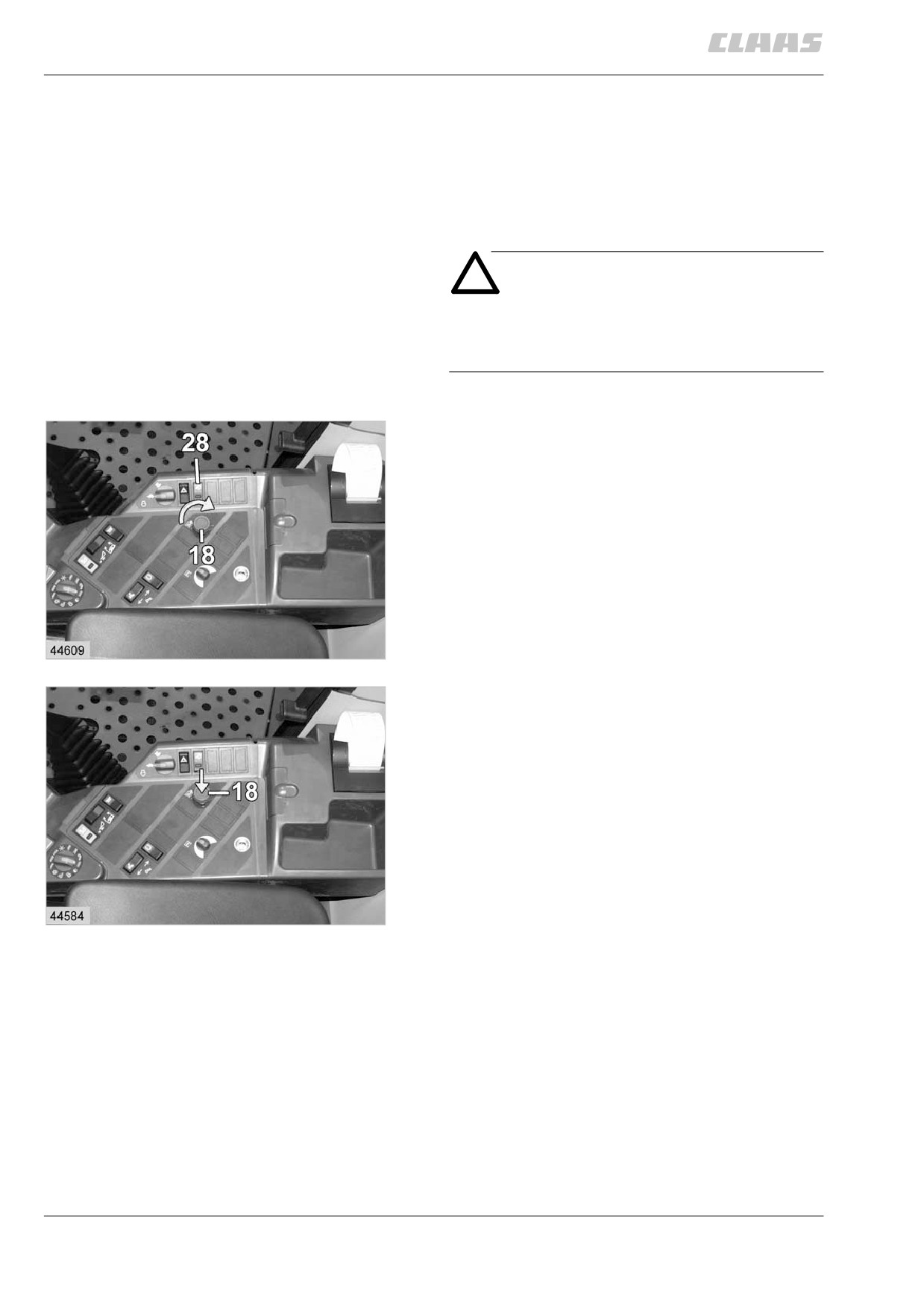

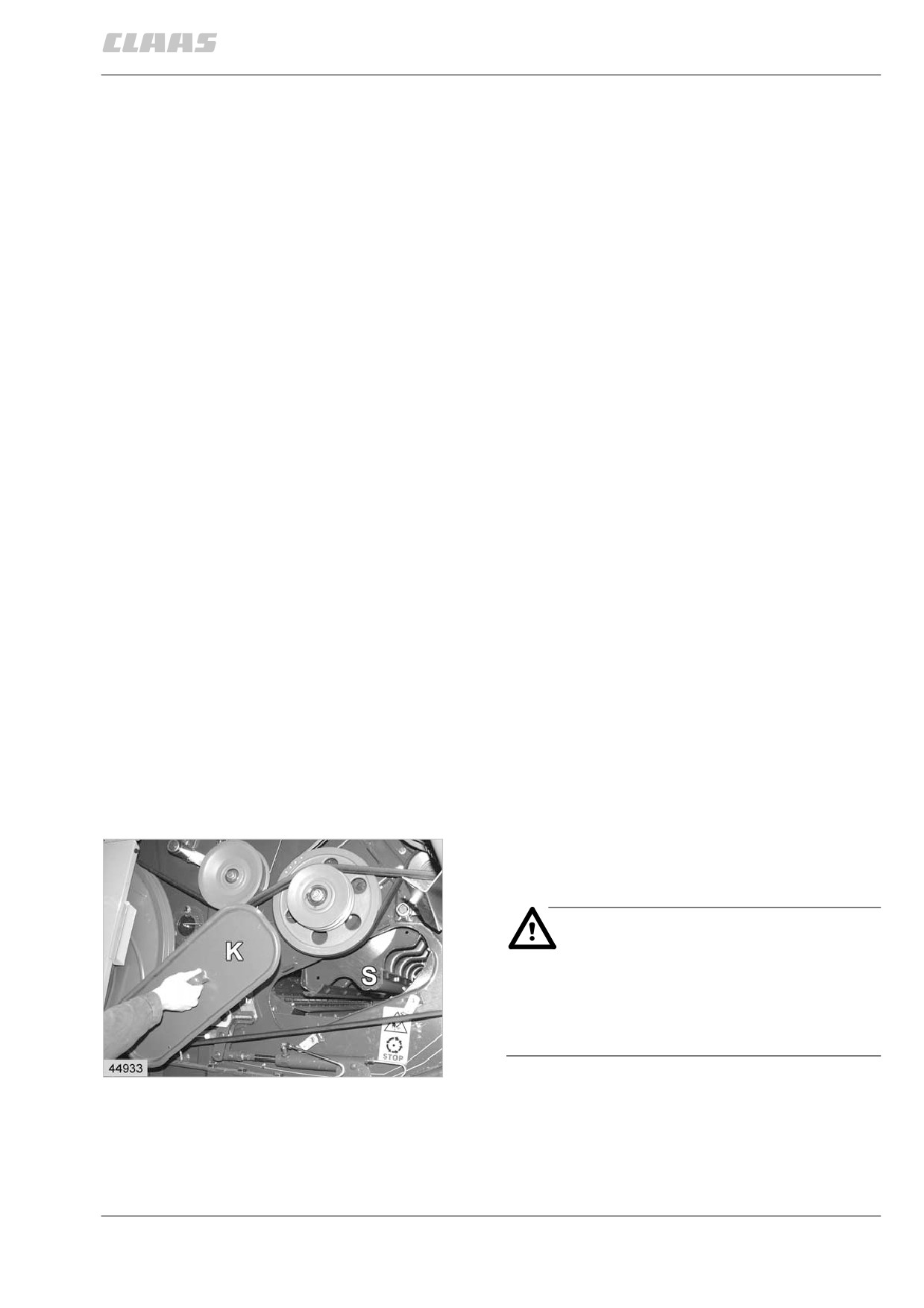

включение и выключение
молотильного агрегата
комбинированный клиновой ремень привода
молотильного агрегата натягивается путем
прижатия натяжного ролика. весь молотиль-
ный агрегат приводится в движение от
приводного шкива двигателя.
внимание!
включать и выключать молотильный
агрегат на низших оборотах
холостого хода двигателя.
включение молотильного агрегата:
включить предохранительный перекидной
выключатель (28).
повернув выключатель (18) вправо,
деблокировать его и отпустить.
молотильный агрегат включается и
выключается посредством электромагнитного
клапана и гидроцилиндра низкого давления.
(рис. 3)
3
выключение молотильного агрегата:
установить нижние обороты холостого хода
двигателя.
выключить выключатель (18) посредством
нажатия.
(рис. 4)
4
9.2.2
молотильный барабан
молотильный барабан только тогда
производит безупречную работу, если
бичи не согнуты и не слишком изношены.
молотильный барабан сбалансирован
на заводе − изготовителе.
при замене бичей использовать только бичи
с одинаковым весом, молотильный барабан
заново сбалансировать.
бичи должны плотно прилегать к днищам
молотильного барабана.
ремонт молотильного барабана должен
осуществляться только специалистом.
чистка молотильных органов
подбарабанье, молотильный барабан и
стрясная доска подвержены большому
загрязнению, в особенности при высокой
влажности и наличии зеленой массы.
это вызывает следующие последствия:
низкая сепарация в подбарабанье, дисбаланс
молотильного барабана, неравномерная
загрузка решет.
для обеспечения бесперебойной работы
комбайна очень важно контролировать
названные места и при необходимости
чистить.
для предотвращения дисбаланса следует
равномерно чистить все бичи молотильного
барабана.
большое смотровое отверстие (S) после
снятия заслонки (к) облегчает контроль
и чистку.
опасность!
смотровое отверстие открывать лишь
при остановленном двигателе.
учитывать движение молотильных
органов по инерции.
5
(рис. 5)
9.2.3
содержание .. 9 10 11 12 ..
