Комбайн зерноуборочный CLAAS LEXION 480 / 470. Руководство - часть 3
лексион 470
43
514 839.0
(17)
39

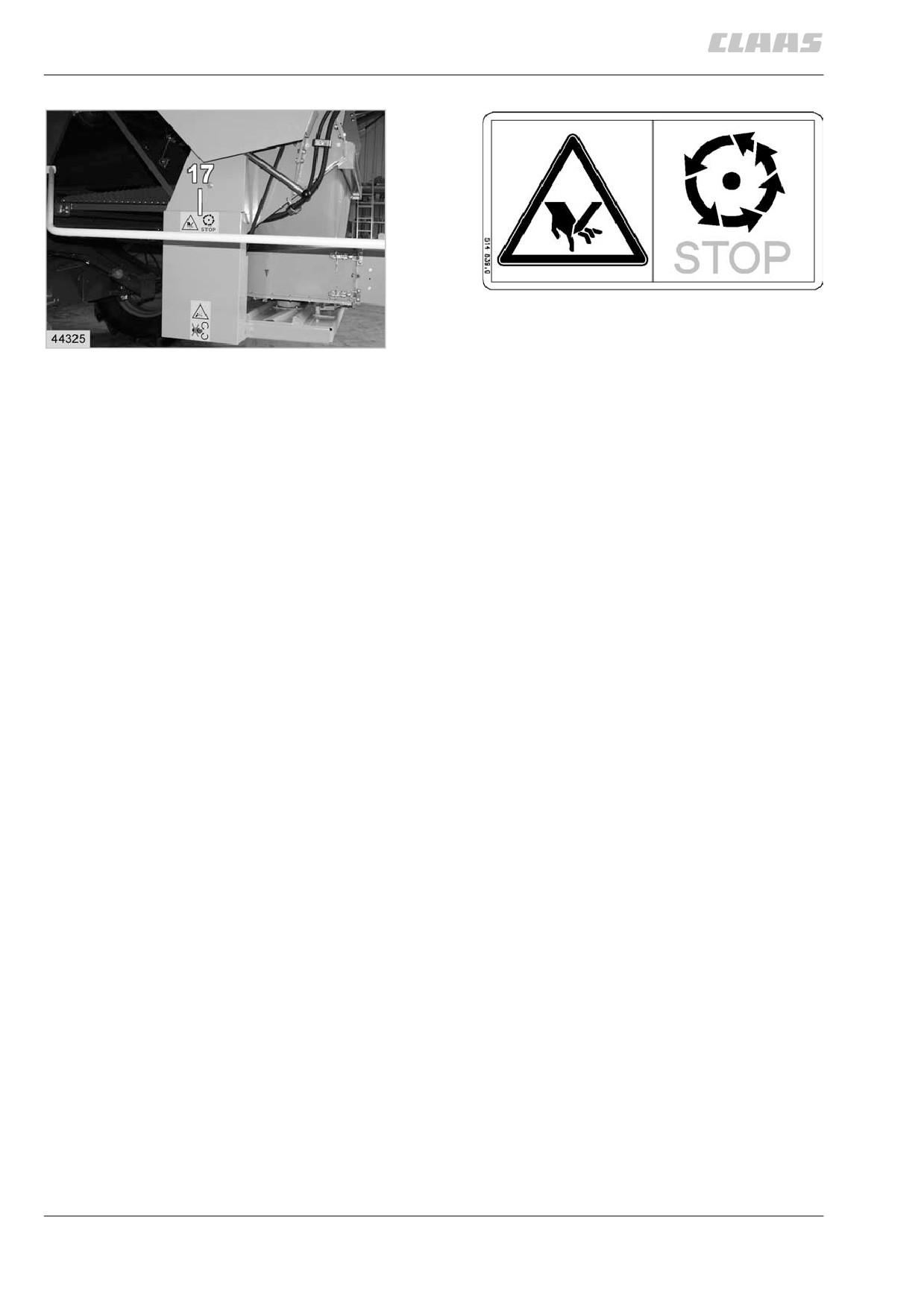

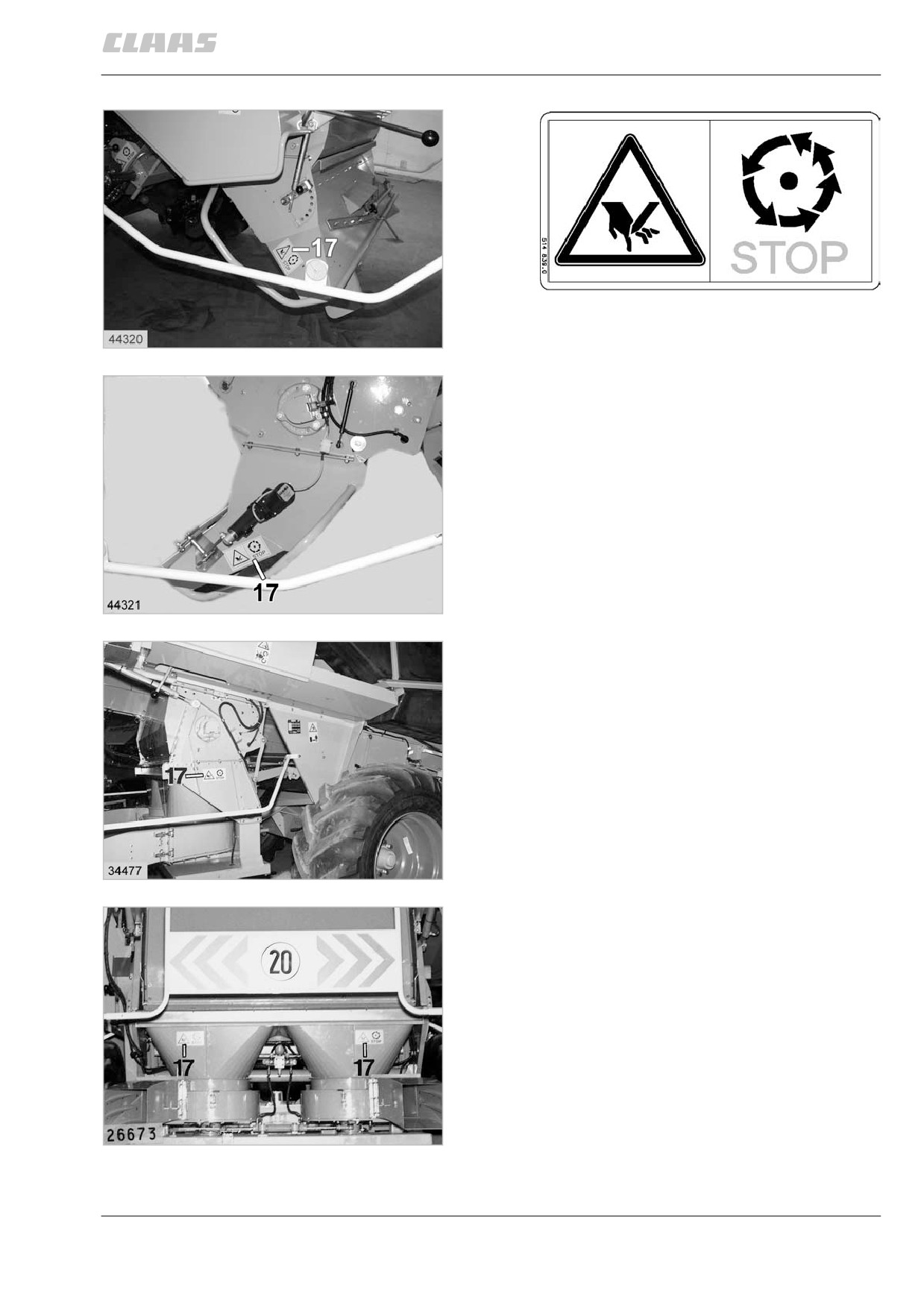

не следует касаться подвижных деталей
лексион 470
машины. следует дожидаться их полной
остановки.
(рис. 39, 40, 41, 42, 43)
40
лексион 480
41
лексион 480
42
4.2.13
лексион 480
45
514 839.0
(17)
44
не следует касаться подвижных деталей
машины. следует дожидаться их полной
остановки.
(рис. 44, 45)
4.2.14
50
514 840.0
(19)
46

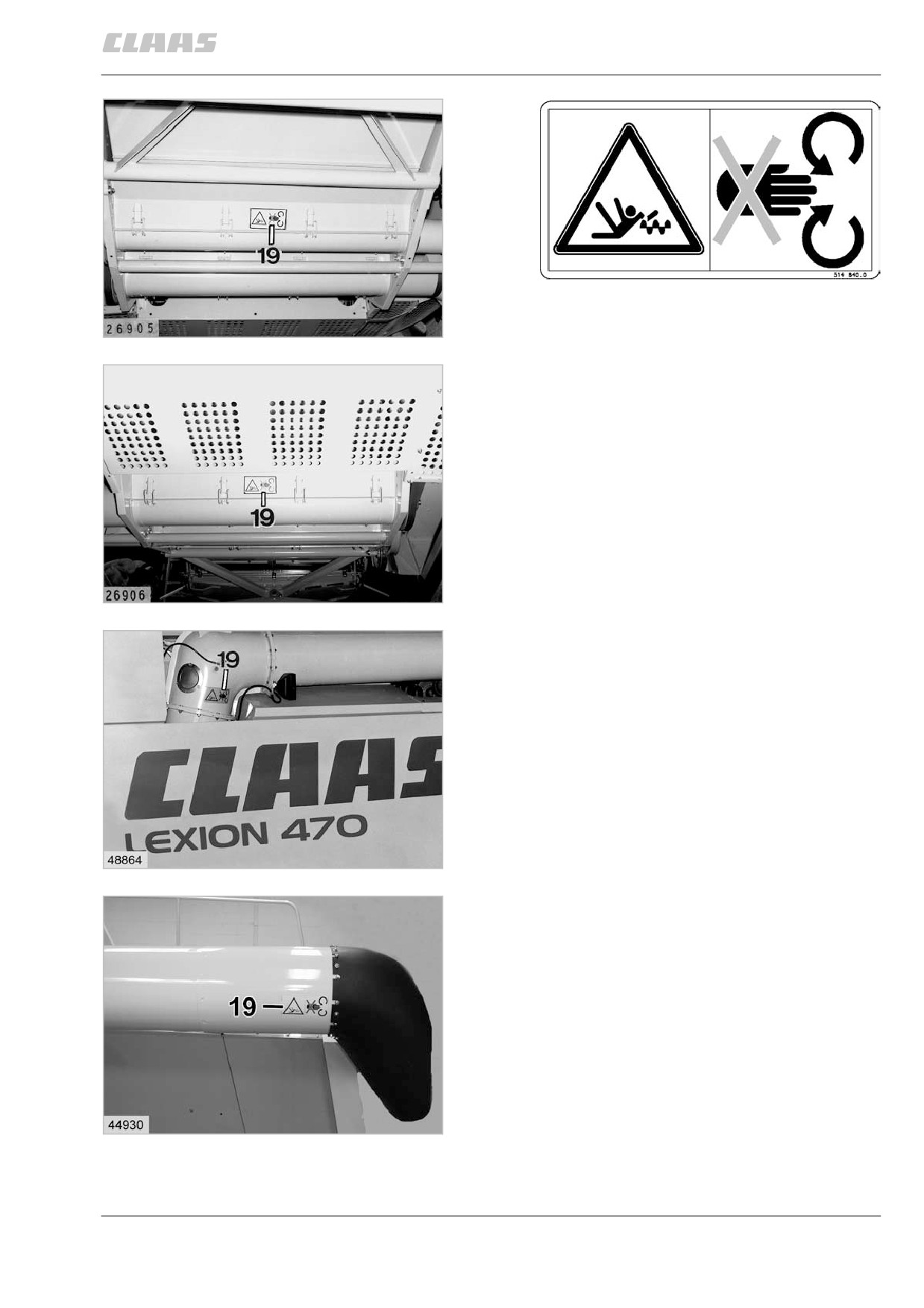

никогда не следует вводить руки
во вращающийся шнек.
(рис. 46, 47, 48, 49, 50)
47
48
49
4.2.15
51
53
514 843.0
(23)

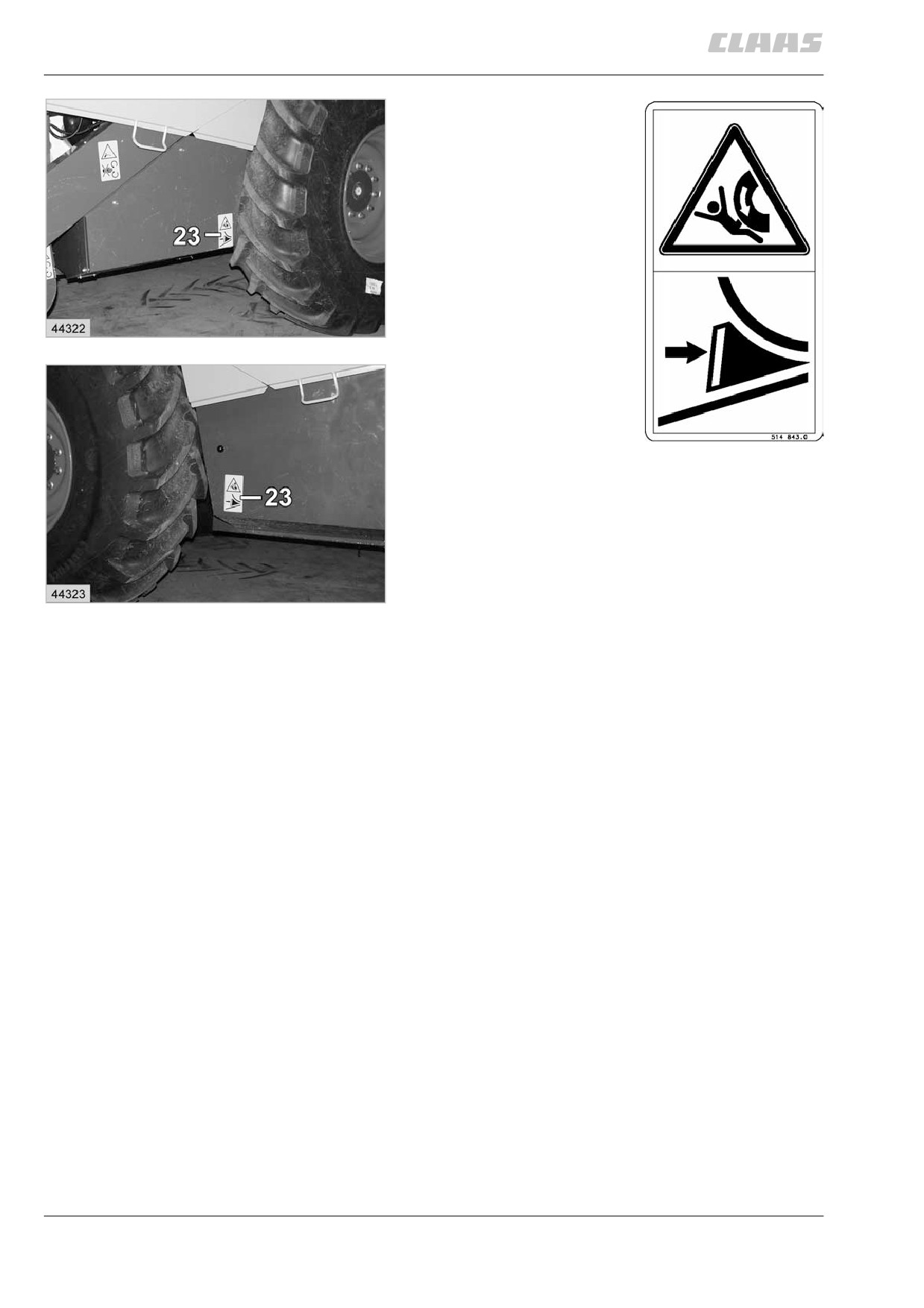

перед отцеплением или постановкой машины
на стоянку следует установить противооткат-
ный упор.
(рис. 51, 52, 53)
52
4.2.16
54
58
514 815.0
(33)

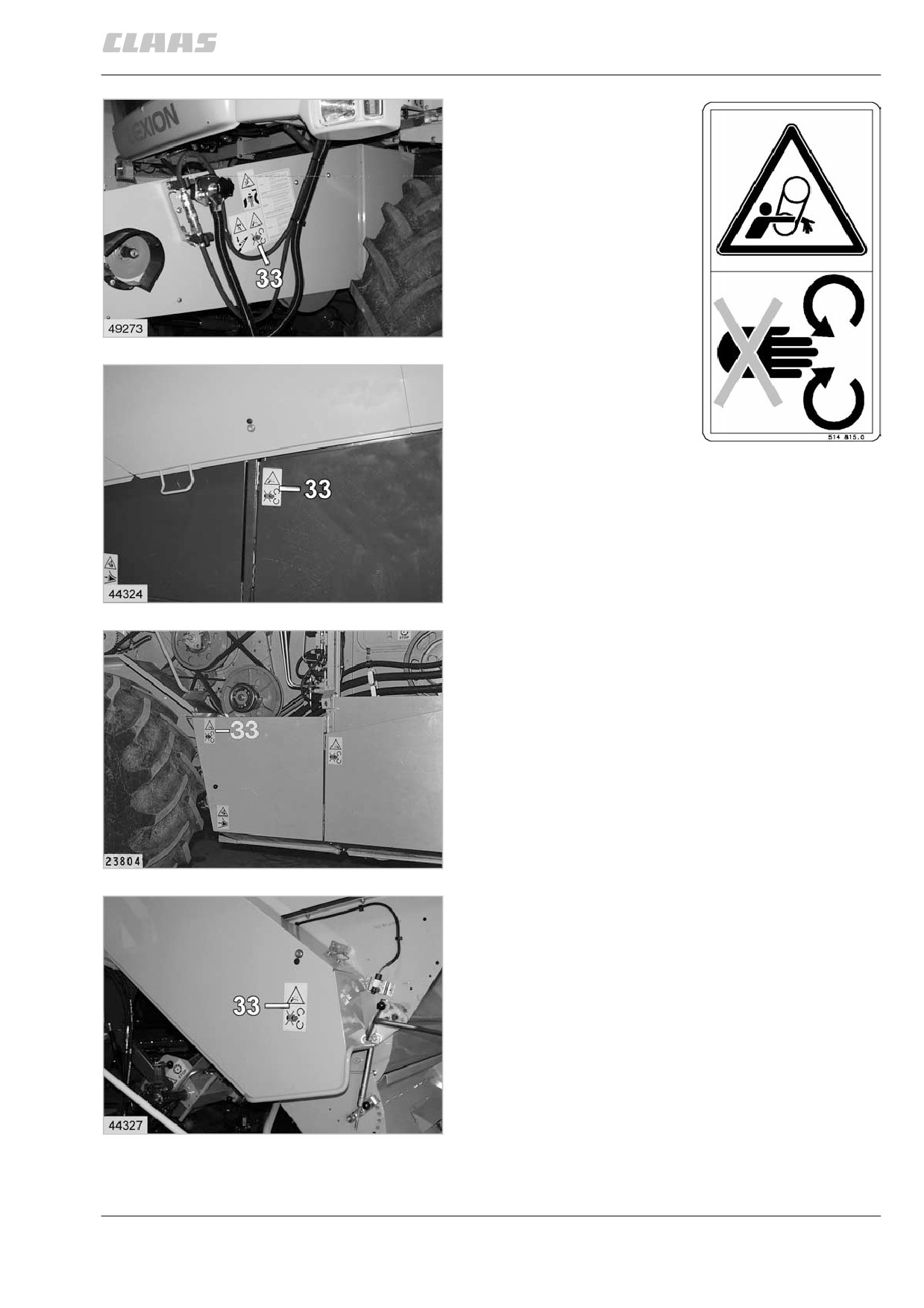

при работающем двигателе не следует
открывать или удалять защитное устройство.
(рис. 54, 55, 56, 57, 58)
55
56
лексион 470
57
4.2.17
59
63
514 815.0
(33)

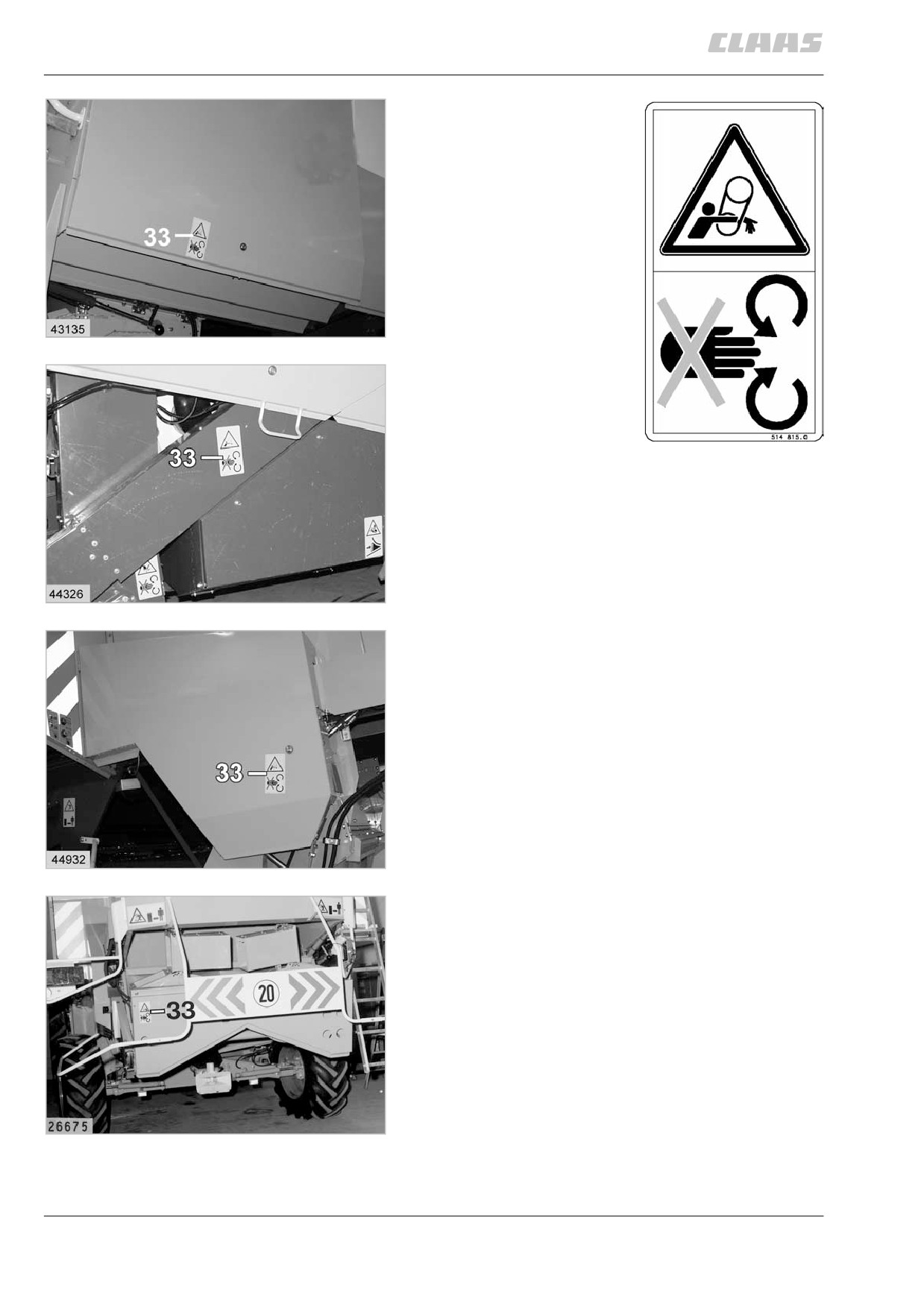

при работающем двигателе не следует
открывать или удалять защитное устройство.
(рис. 59, 60, 61, 62, 63)
60
лексион 480
61
лексион 480
62
4.2.18
64
65

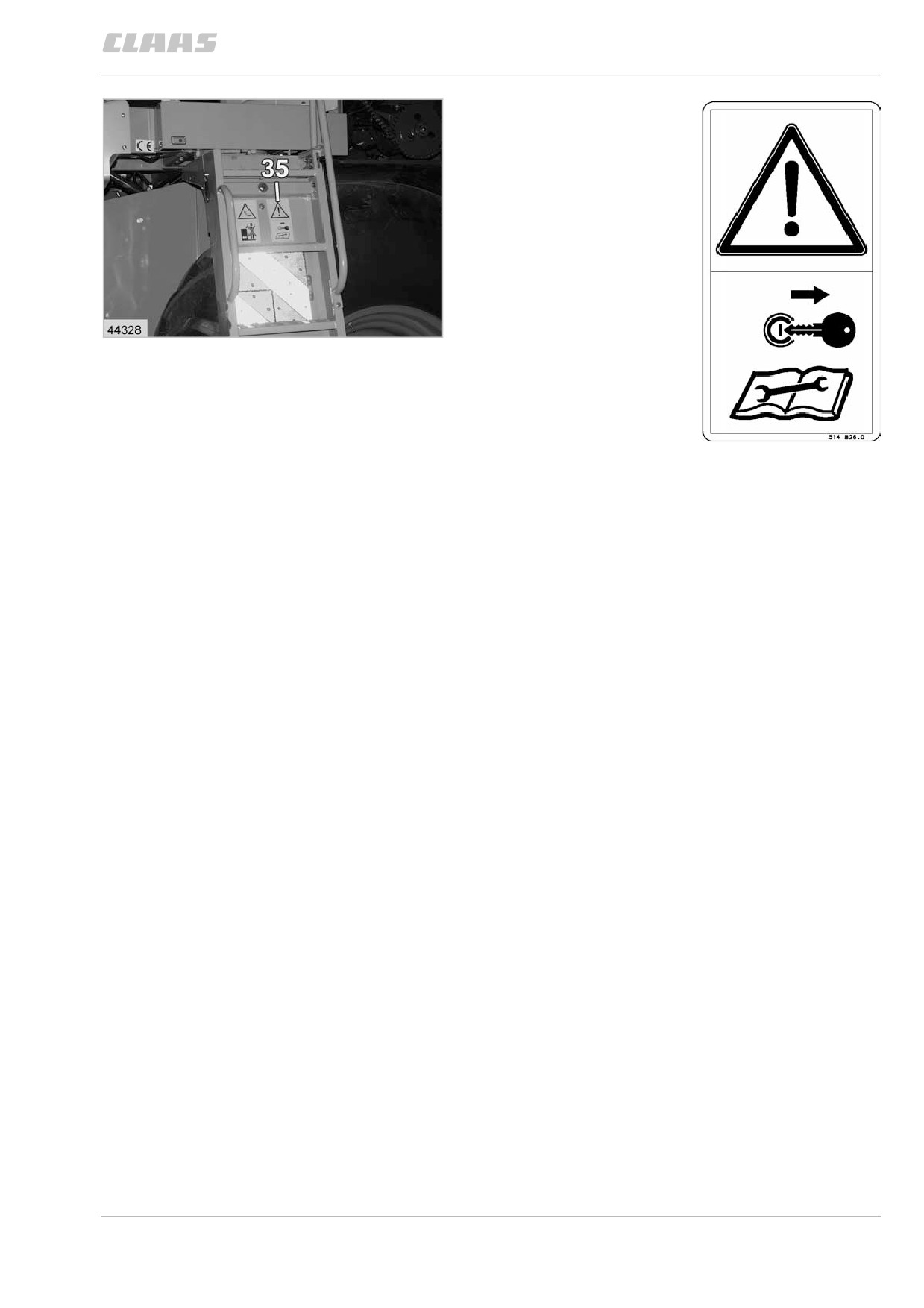

514 826.0
(35)
перед началом работ по техническому
обслуживанию и ремонту следует заглушить
двигатель и вытянуть ключ зажигания.
(рис. 64, 65)
4.2.19
67

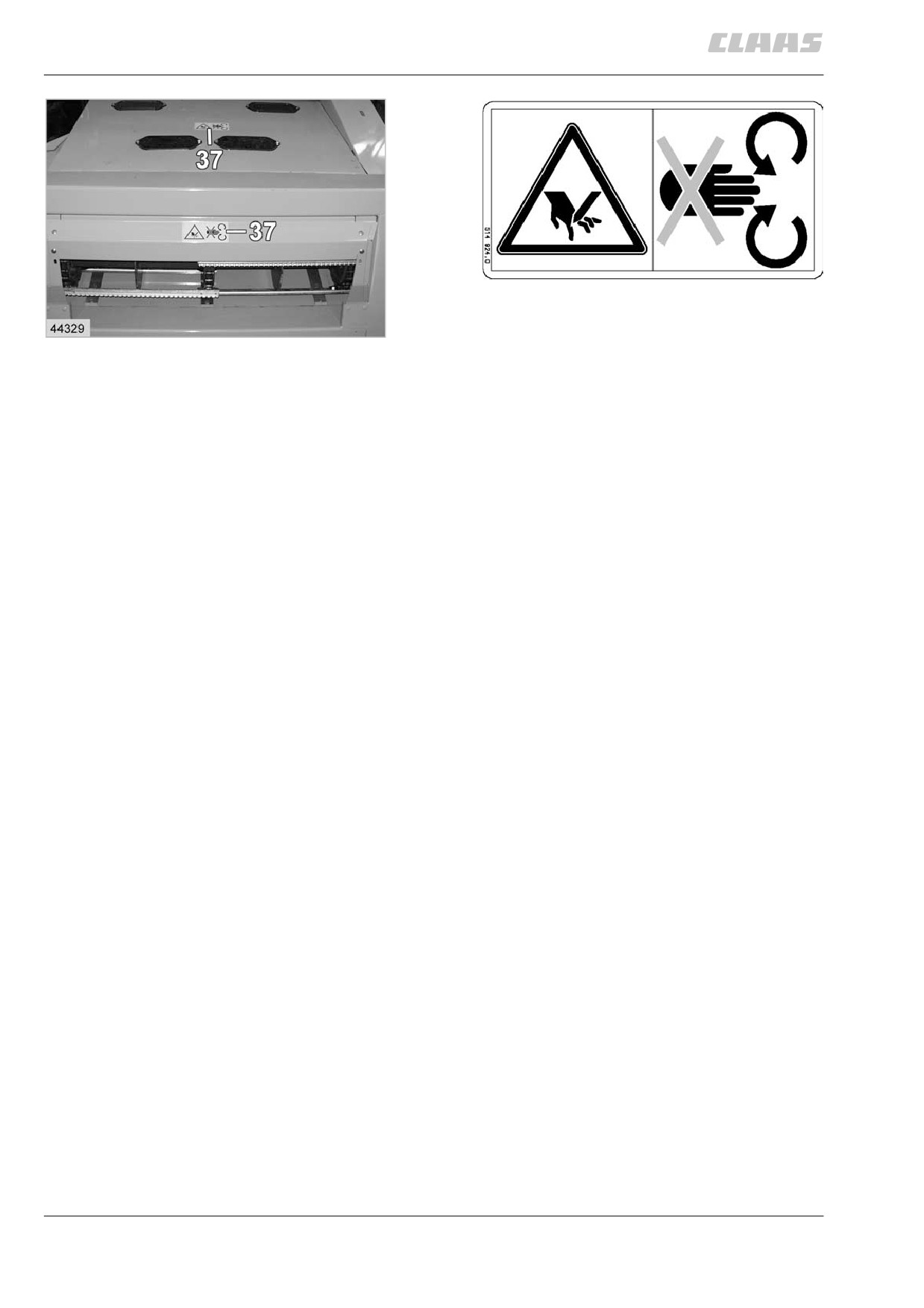

514 924.0
(37)
66
опасность от вращающихся деталей машины.
(рис. 66, 67)
4.2.20
68
69

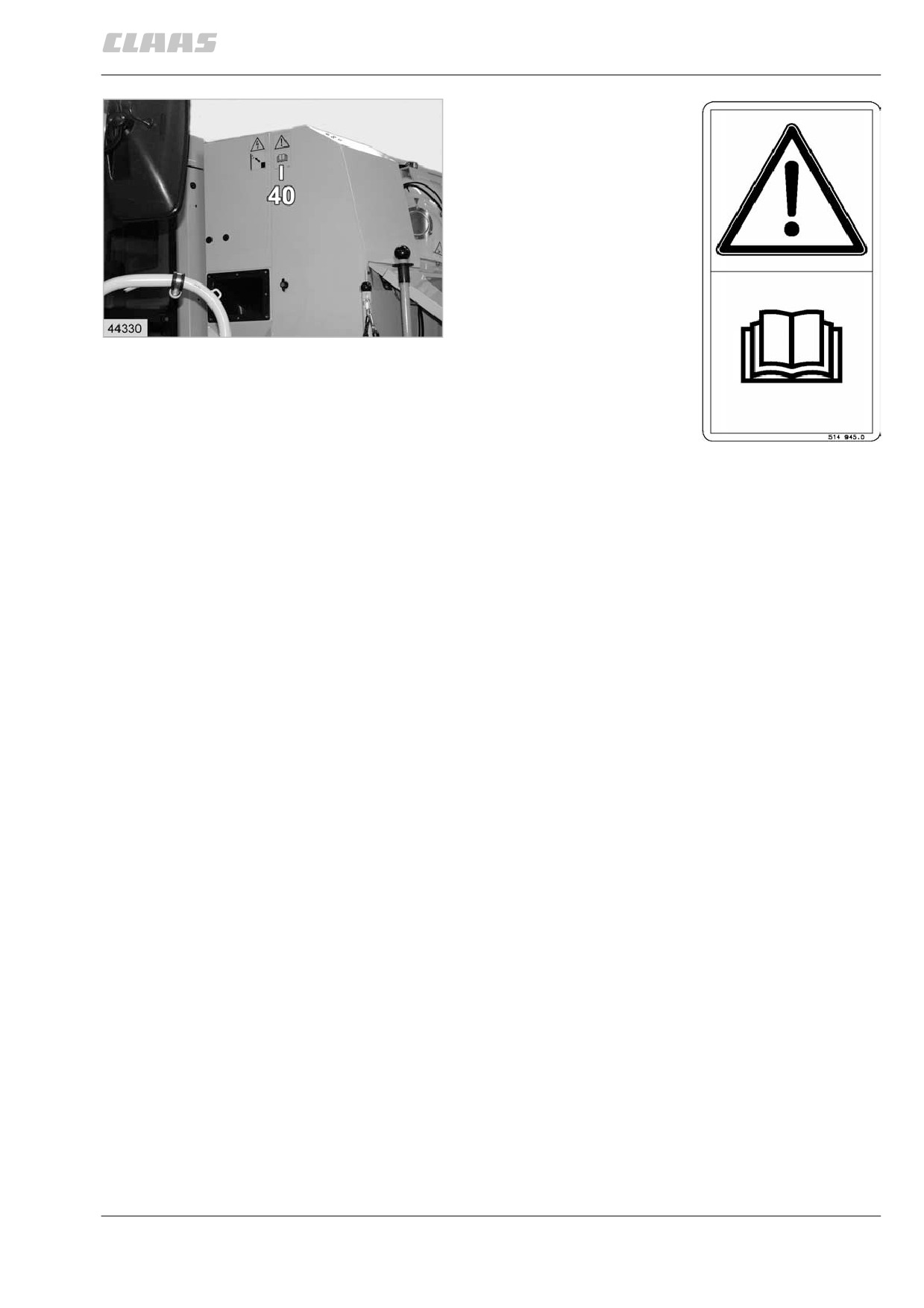

514 945.0
(40)
перед пуском в эксплуатацию следует
внимательно прочитать и далее соблюдать
руководство по эксплуатации и указания
по безопасности.
(рис. 68, 69)
4.2.21
лексион 480
71
514 951.0
(41)
70

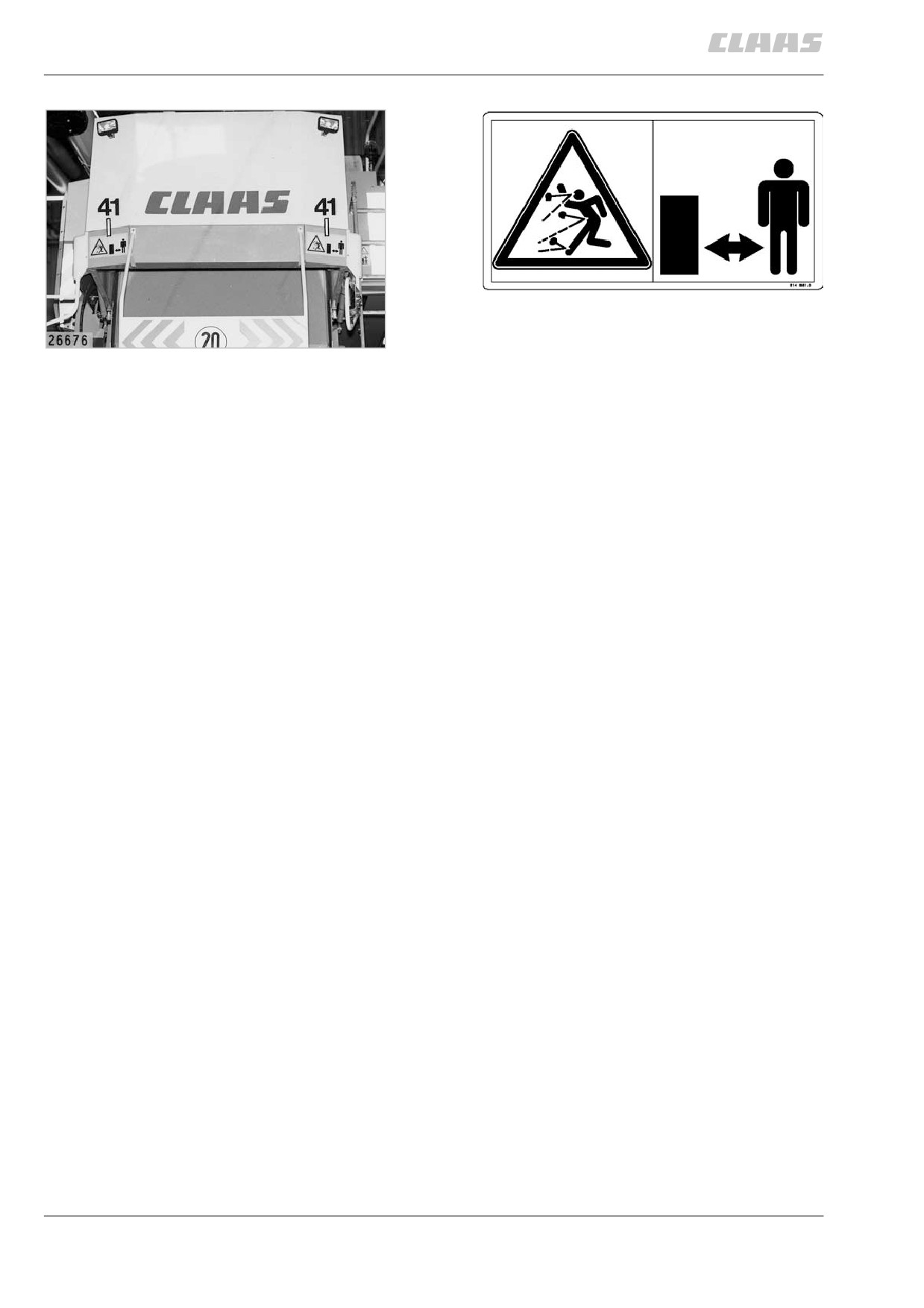

при работающем двигателе следует
держаться на достаточном расстоянии.
(рис. 70, 71)
4.2.22
5
технические данные
клаас лексион 480
комбайн для определения технических данных был оснащен 6-цилиндровым двигателем,
полным топливным баком, кабиной и шинами: 800/65 R 32 167 A8 R1 und 600/65 - 26.5 6 PR.
жатка
технические данные жаток — см. руководство по эксплуатации £жатки лексион“.
регулирование высоты
электрогидравлическое
высота среза
— жатка с автоконтуром
от -595 мм до макс. +1440 мм*
— жатка без автоконтура
от -625 мм до макс. +1410 мм*
высота выемки
(нижний край полозьев жатки)
— жатка с автоконтуром
980 мм* с амортизаторами жатки
1270 мм* с заблокированными
амортизаторами жатки
— жатка без автоконтура
950 мм* с амортизаторами жатки
1240 мм* с заблокированными
амортизаторами жатки
* в зависимости от изготовителя шин
возможны отклонения до -50 мм
наклонная камера
цепной транспортер
муфта жатки
с электрогидравлическим управлением
молотильные органы
лоток для улавливания камней
серийно
подбарабанье
электрогидравлическое изменение момента,
ширина 1700 мм
— входное подбарабанье
3 сменных сегмента
для зерновых или подобных им культур:
7 планок, 6 рядов отверстий, 6,5 x 42
для семÿн трав или подобных им культур
7 планок, 6 рядов отверстий, 12 x 42
для кукурузы или подобных ей культур:
без планок, 6 рядов отверстий 19 х 42
удаление остей
— главное подбарабанье
1 вворачиваемый сегмент удаления остей
— входное подбарабанье
2 подключаемые пластины удаления остей
главное подбарабанье
15 планок
3 ряда отверстий 12 x 32
12 рядов отверстий 19 x 40
предварительный ускоритель
лопастной барабан ∅ 450 мм
с изнашивающимися колпаками
молотильный барабан
ширина 1685 мм
диаметр 600 мм
8 бил, 7 оснований
5.1.1
клаас лексион 480
привод
регулируемый клиноременный привод:
скорость плавно регулируется
от 362 до 1050 об/мин
— двухступенчатый регулируемый привод
скорость бесступенчато:
(дополнительная оснастка)
1-ÿ ступень от 362 до 1050 об/мин
2-ÿ ступень от 158 до 457 об/мин
муфта молотилки
ременная муфта, электрогидравлическое
управление
принудительное отделение
2 аксиальных ротора,
2 подбарабанья отделителя
аксиальные роторы
— диаметр
445 мм
— скорость вращения
ступенчатый привод: 640, 800, 962 об/мин
специальная скорость вращения: 500 об/мин
— гидравлическая регулируемая передача
скорость вращения бесступенчато
(оснащение по выбору)
регулируется от 360 до 1050 об/мин
отделяющие клетки
— стандартное исполнение
перфорация 20 x 40
— кукуруза / смесь стержней
кукурузных початков
перфорация 40 x 40
поверхность отделения
7,48 м2
общая поверхность отделения
9,85 м2
чистка
турбинный вентилятор, из 6 частей
количество воздуха
бесступенчатое регулирование скорости
вращения, с электрическим управлением
решетный стан
вентилируемая ступень падения на стрясной
доске, пластины ступени можно вытягивать
вперед
динамическая компенсация на косогоре
трехмерный решетный стан
(дополнительная оснастка)
(действует в трех измерениях)
верхнее решето
пластинчатое решето с длинными губками
нижнее решето
пластинчатое решето с короткими губками
общая площадь решет
5,80 м2
сходовый продукт
возврат к предварительному ускорителю
зерновой бункер
емкость
10500 л (ок. 8,2 т пшеницы)
выгрузная труба
гидравлически поворачиваемая /
с электрогидравлическим управлением
5.1.2
клаас лексион 480
двигатель
CATERPILLAR C12
рабочий объем [литров]
12
+20
верхн. обороты холостой нагрузки [об/мин]
2184
—30
номинальная скорость вращения [об/мин]
2100
нижние обороты холостого хода [об/мин]
1200 ± 20
пониженные обороты [об/мин]
на 3-й передаче при 20 км/час
1579 ± 10
пониженные обороты [об/мин]
на 3-й передаче при 25 км/час
1974 ± 10
квт (л.с.), брутто
320 (435)
квт (л.с.), есе
303 (412)
охлаждающая жидкость
ок. 39,5 литров
генератор
130 A
батареÿ
12 в, 143 ампер-часа
топливный бак
объем
650 литров
дополнительный топливный бак
(дополнительная оснастка)
объем
180 литров
5.1.3
клаас лексион 480
привод движения
гидростатический,
управляется регулировочным рычагом на
правом подлокотнике сиденья водителя
коробка передач
по 3 ступени для движения вперед и назад
1-ÿ и 2-ÿ ступени = рабочие ступени
3-ÿ ступень
= для движения по дорогам
скорость движения
ступени коробки передач
при шинах 800/65 R и 650/75 R 32
1. от 0 до
7,3 км/час
(от 0 до
7,3 км/час)
2. от 0 до 11,8 км/час
(от 0 до 11,8 км/час)
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
ступени коробки передач
при шинах 710/75 R 34
1. от 0 до
7,6 км/час
(от 0 до
7,5 км/час)
2. от 0 до 12,4 км/час
(от 0 до 12,4 км/час)
3. от 0 до 21,2 км/час
(от 0 до 26,5 км/час)
ступени коробки передач
при шинах 1050/50 R 32
1. от 0 до
7,5 км/час
(от 0 до
7,5 км/час)
2. от 0 до 12,2 км/час
(от 0 до 12,2 км/час)
3. от 0 до 20,6 км/час
(от 0 до 25,7 км/час)
скорость заднего хода составляет примерно
70 % от скорости движения вперед.
скорости движения в скобках действительны
лишь для определенных стран.
для стран с ограничением скорости до 20 км/
час привод движения отрегулирован
соответствующим образом.
ступени коробки передач
при стальном полугусеничном движителе
1. от 0 до
2,6 км/час
2. от 0 до
4,2 км/час
3. от 0 до 10,1 км/час
скорость заднего хода составляет примерно
70 % от скорости движения вперед.
привод ведущих колес
главная передача полностью в масл. ванне
рулевое управление
гидростатическое
тормоза
ножной тормоз
гидравл. управляемые диск. тормоза, выпол-
ненные также в виде торм. для отд. колес
стояночный тормоз
механический барабанный тормоз с ножным
управлением, независимый
5.1.4
клаас лексион 480

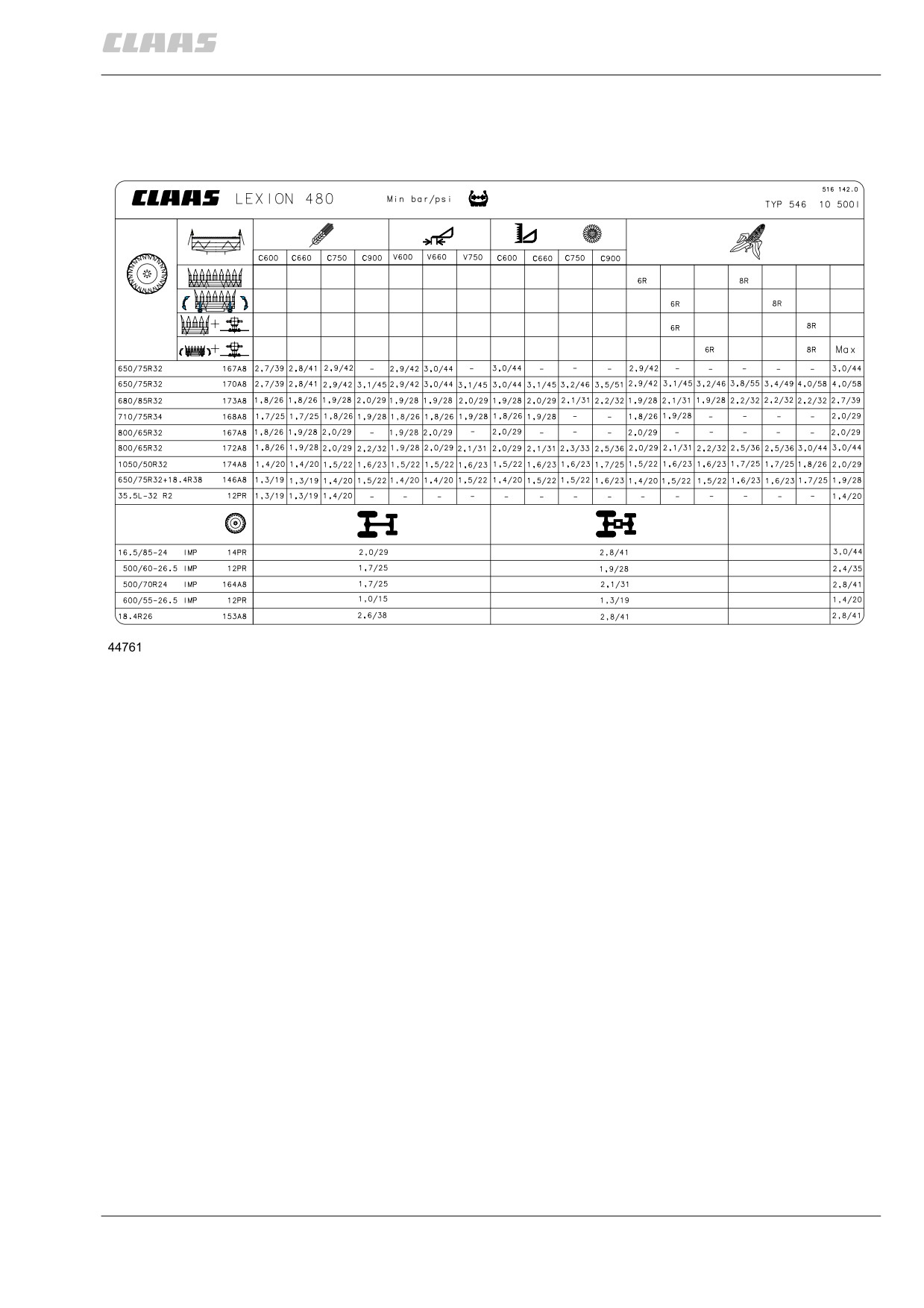

шины и давление воздуха
моменты затяжки болтов крепления
колес
ведущий мост
гайки колес м 22 х 1,5 и гайки с
буртиком и покрытием £Dacromet“
(серебристо-серого цвета)
= 700 нм
управляемый мост
болты колес м 22 х 1,5 х 45-8.8 и
пружинное кольцо с 22,5 DIN 74361
(кольцо £Limes“)
= 520 нм
управляемый ведущий мост
болты крепления колес м 20 х 1,5
и гайки с буртиком с кольцом Limes
или гайки со сферическим
буртиком
= 520 нм
5.1.5
клаас лексион 480
вес
соответствующий вес машины в зависимости от оснастки может быть определен из отдельных
весов — см. стр. 5.4.1, приставки — вес, размеры.
базовая машина без приставки
15530 кг
с регулируемой передачей для привода
приставки (початкоотделитель)
+ 50 кг
с соломоизмельчителем и
распределительным вентилятором
+ 770 кг
со стальным полугусеничным
движителем и шинами управляемого
моста 18.4 R 26 140 A8
+ 3000 кг
с управляемым ведущим мостом
+ 370 кг
