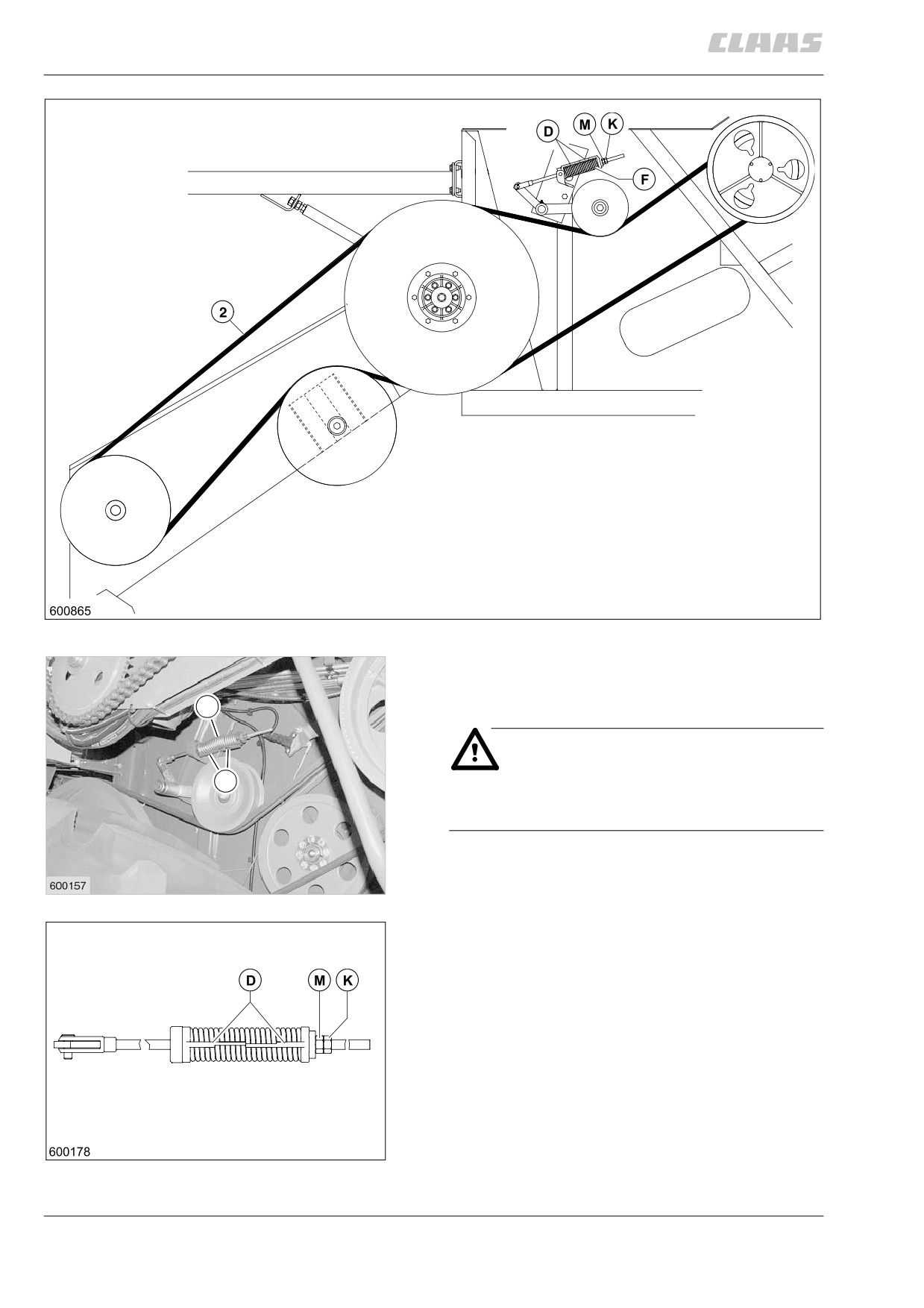

привод приставки, 2-я ступень
(с регулируемой передачей) —
F
натянуть ремень (2)
опасность!
D
заглушить двигатель и выключить
разьединитель батареи!
переместить защитную облицовку вперед.
настройка пружинного цилиндра (F):
4
отрегулировать шестигранные гайки (M) и (K)
таким образом, чтобы концы обоих
измерительных стержня (D) встали друг
перед другом без зазора. законтрить
шестигранные гайки (M) и (K).
длина пружины = 138 мм
снова переместить защитную
облицовку назад.
(рис. 3, 4, 5)
5
10.7.4
6

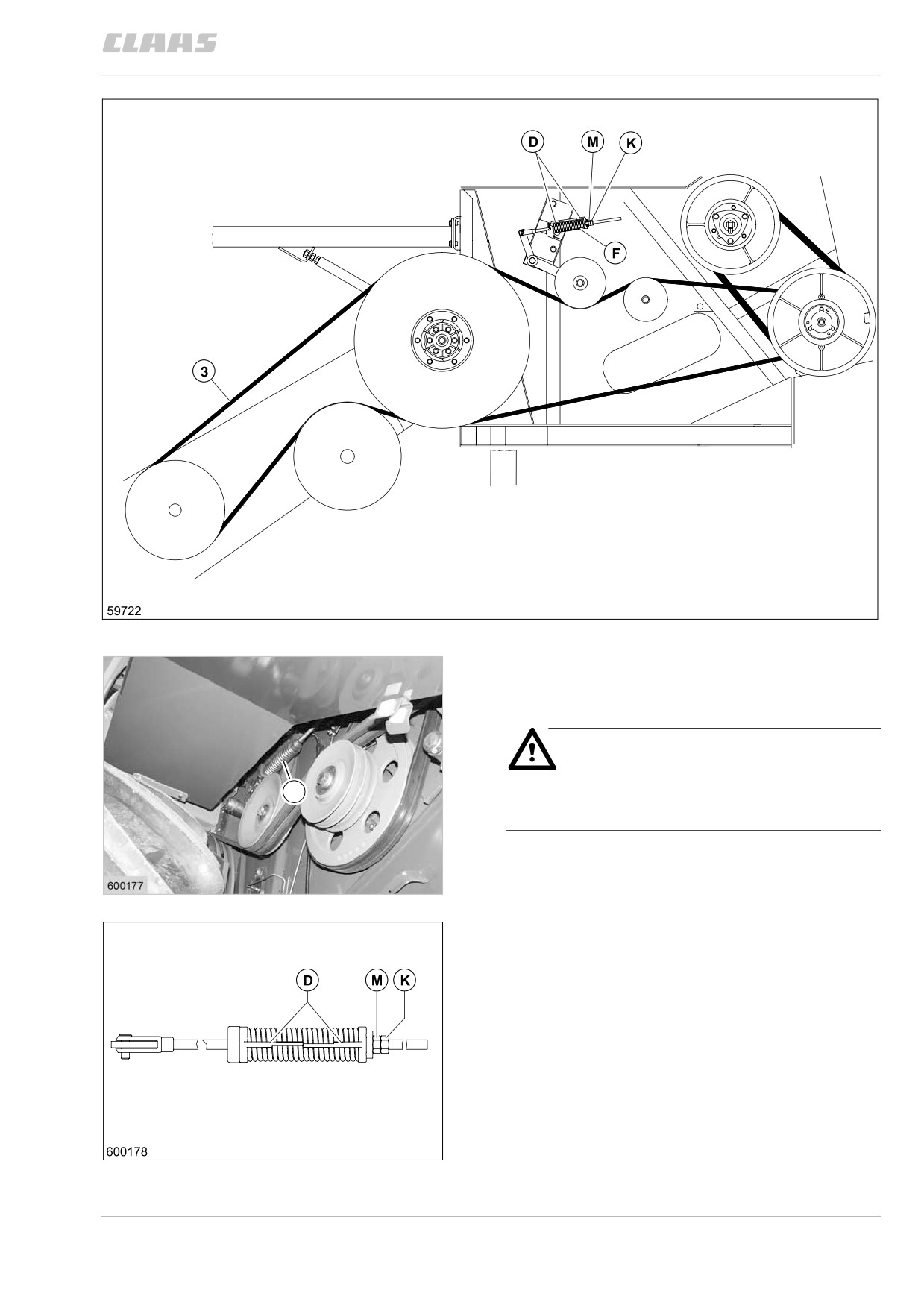

привод приставки, 3-я ступень
(с регулируемой передачей) —
натянуть ремень (3)
опасность!
заглушить двигатель и выключить
F
разьединитель батареи!
переместить защитную облицовку вперед.
настройка пружинного цилиндра (F):
7
отрегулировать шестигранные гайки (M) и (K)
таким образом, чтобы концы обоих
измерительных стержня (D) встали друг
перед другом без зазора. законтрить
шестигранные гайки (M) и (K).
длина пружины = 138 мм
снова переместить защитную
облицовку назад.
(рис. 6, 7, 8)
8
10.7.5
9

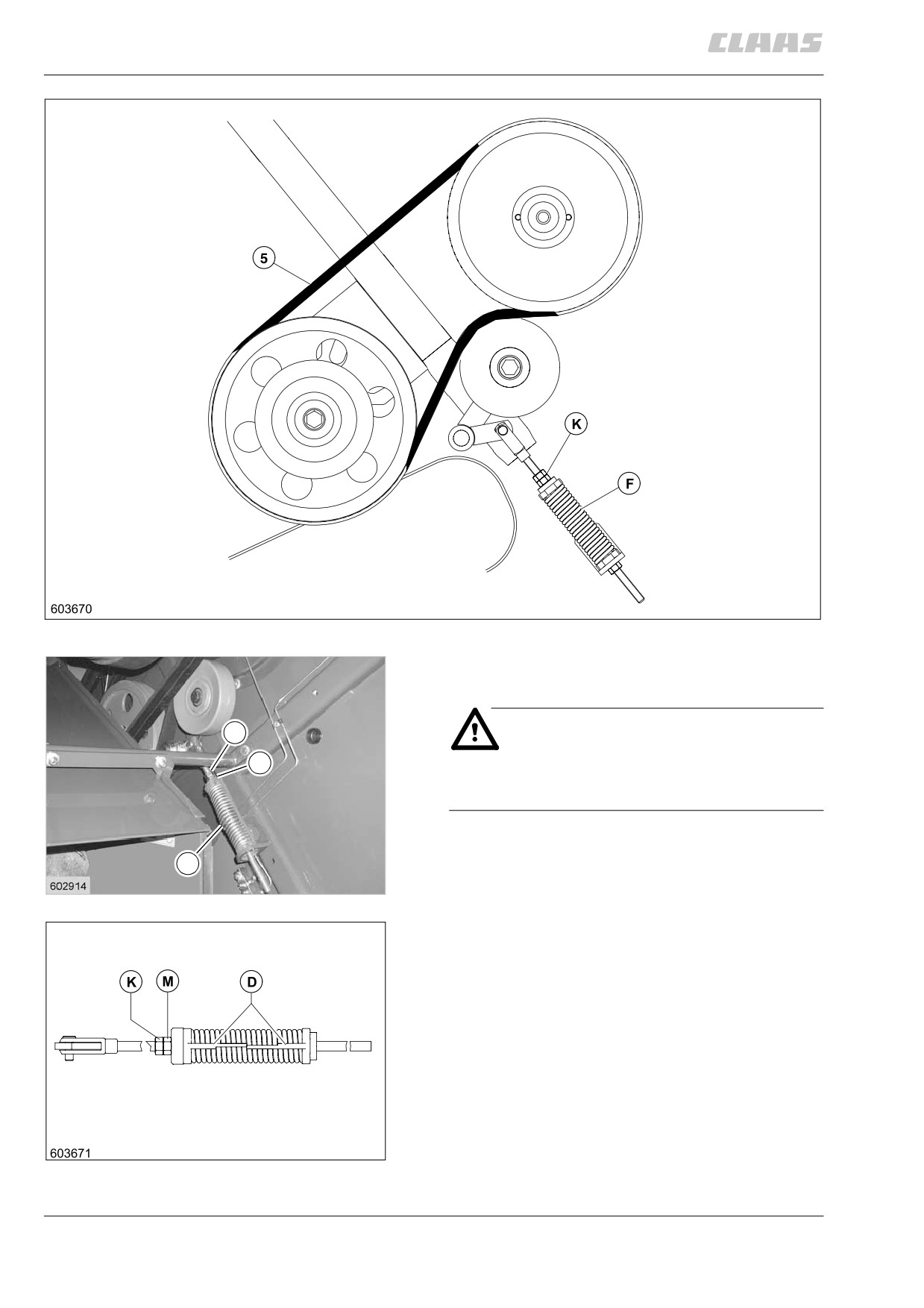

привод реверсивного барабана —
натянуть ремень (5)
K
опасность!
M
двигатель заглушить и выключить
разьединитель батареи!
настройка пружинного цилиндра (F):
F
отрегулировать шестигранные гайки (M) и (K)
таким образом, чтобы концы обоих
10
измерительных стержня (D) встали друг
перед другом без зазора. законтрить
шестигранные гайки (M) и (K).
длина пружины = 130 мм
(рис. 9, 10, 11)
11
10.7.6
12

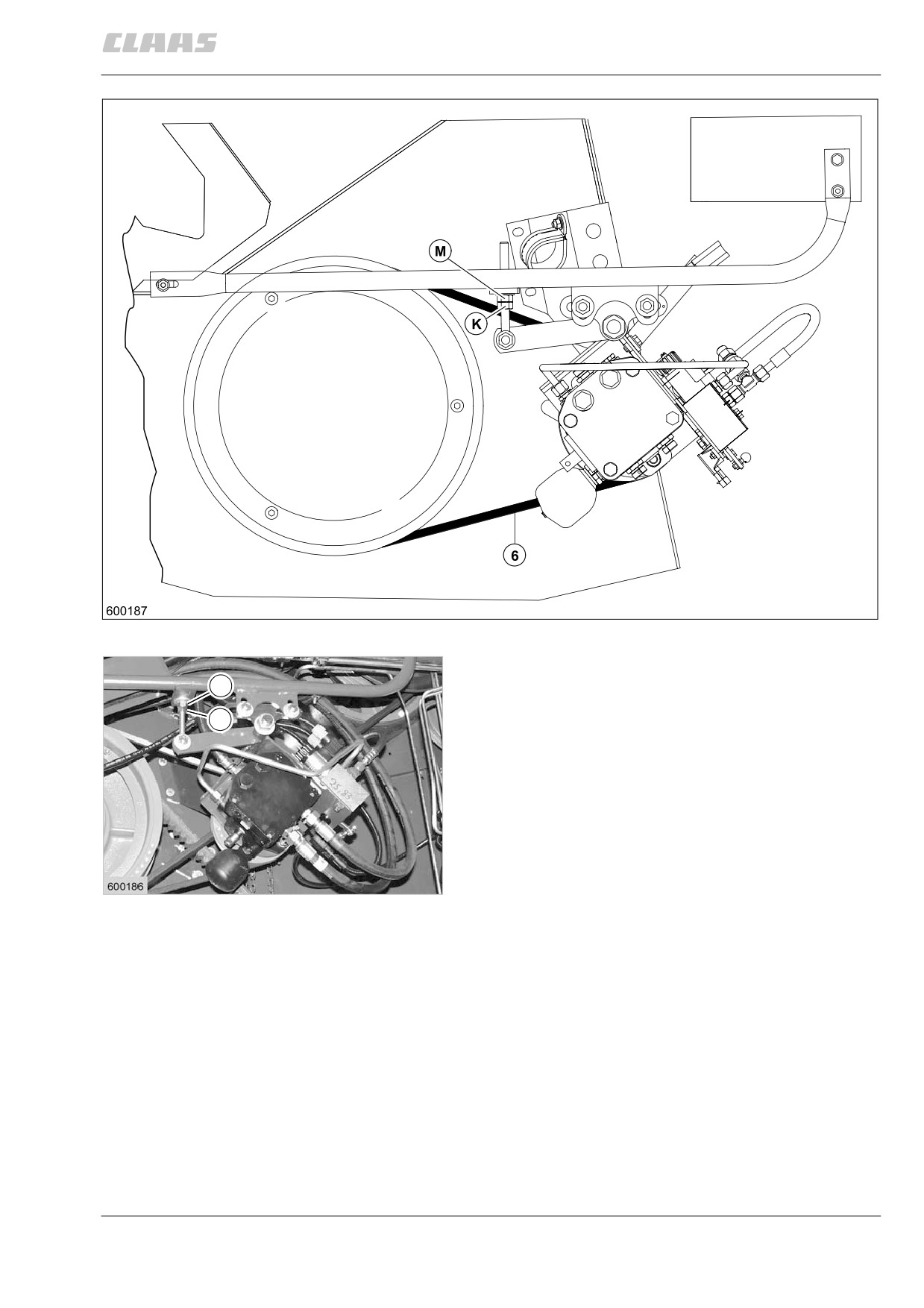

привод гидравлических насосов
M
мотовила — натянуть ремень (6)
отрегулировать шестигранные гайки (M) и (K)
K
таким образом, чтобы ремень был натянут.
законтрить шестигранные гайки (M)
(рис. 12, 13)
13
10.7.7
14

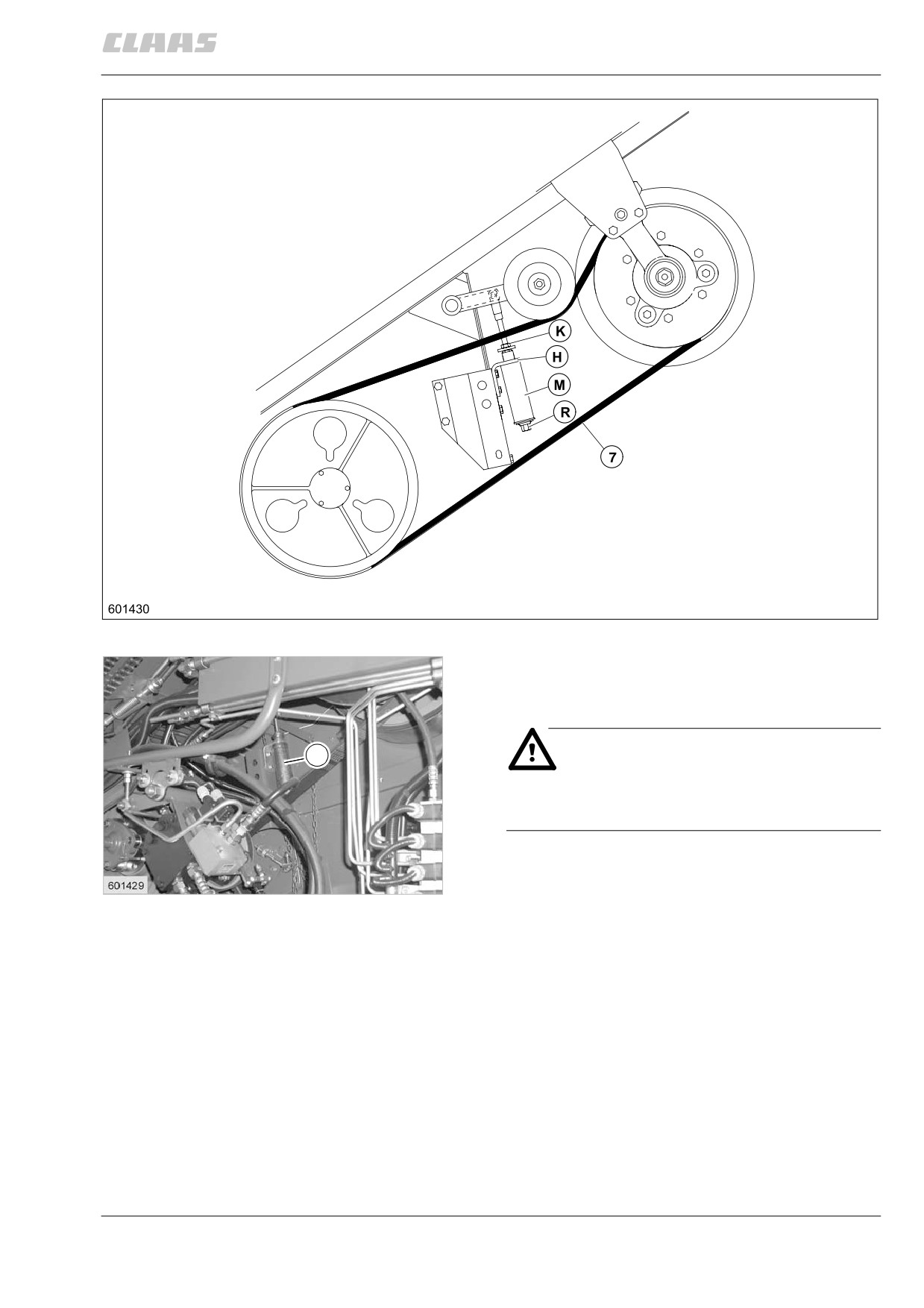

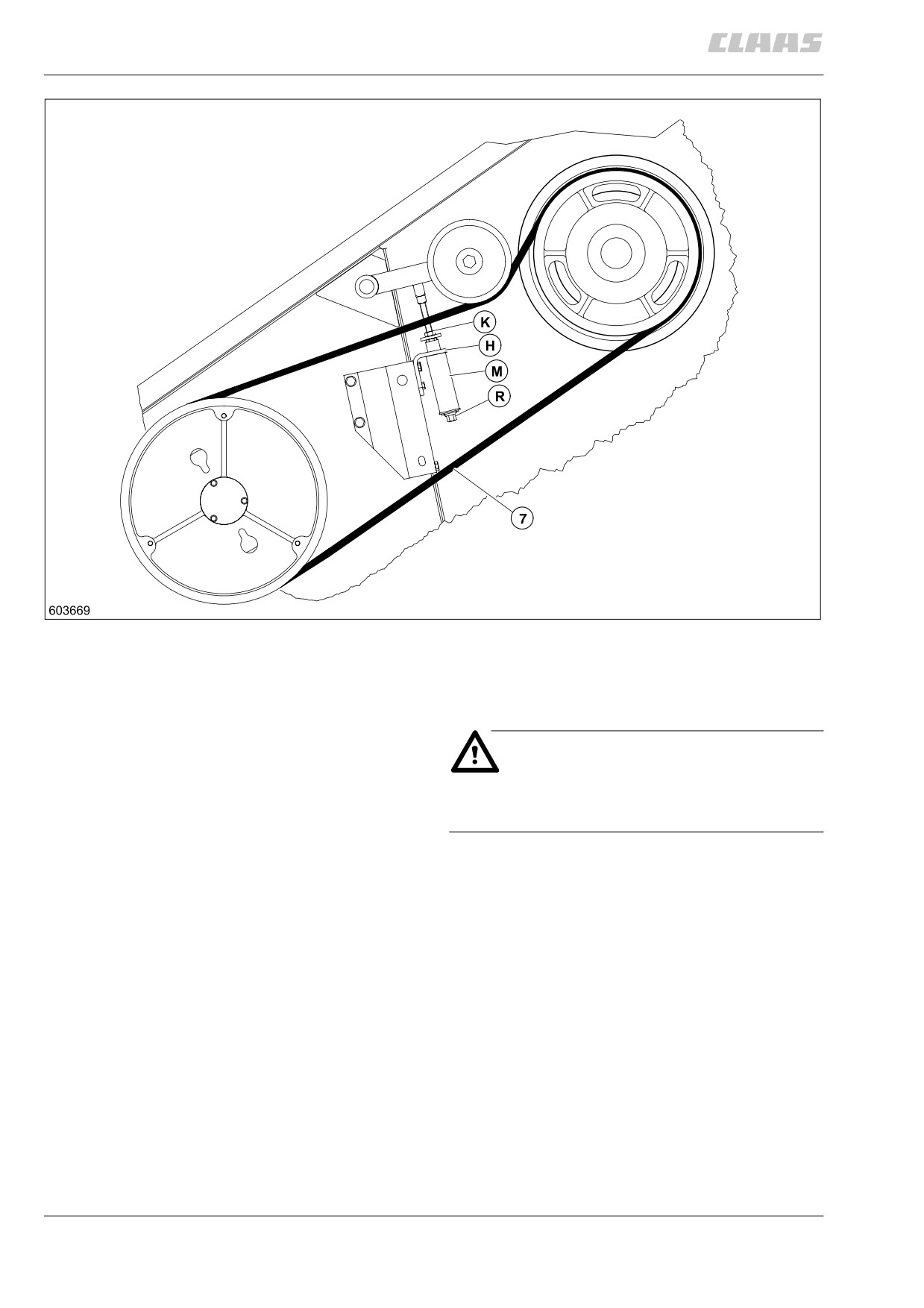

привод приставки, 1-я ступень —
натянуть ремень (7)
(без быстрой остановки приставки)
опасность!
заглушить двигатель и выключить
разьединитель батареи!
настройка пружинного цилиндра (F):
ослабив контргайку (K), отрегулировать
цилиндрическую трубу (R) таким образом,
чтобы измерительная труба (M) без давления
прилегала к держателю (H). снова затянуть
контргайку (к).
(рис. 14)
10.7.8
15
привод приставки, 1-я ступень —
натянуть ремень (7)
(с быстрой остановкой приставки)
M
опасность!
заглушить двигатель и выключить
разьединитель батареи!
настройка пружинного цилиндра:
ослабив контргайку (K), отрегулировать
16
цилиндрическую трубу (R) таким образом,
чтобы измерительная труба (M) без давления
прилегала к держателю (H). снова затянуть
контргайку (к).
(рис. 15, 16)
10.7.9
17

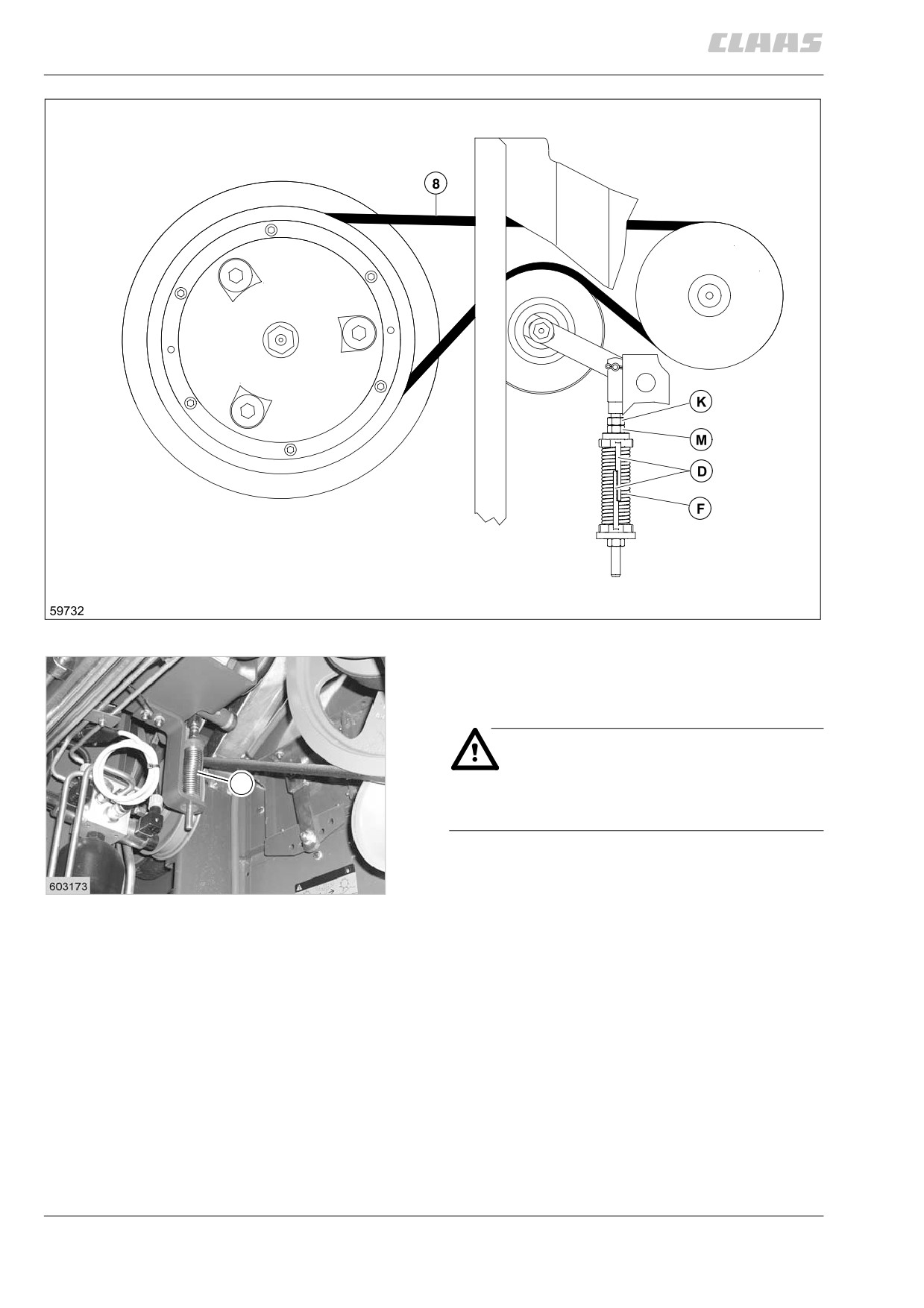

привод гидравлического насоса
разбрасывателя соломы / поворотного
разбрасывателя — натянуть ремень (8)
опасность!
F
заглушить двигатель и выключить
разьединитель батареи!
настройка пружинного цилиндра (F):
отрегулировать шестигранные гайки (M) и (K)
18
таким образом, чтобы измерительные
стержни (D) без зазора встали друг над
другом до конца поверхностей с фаской.
законтрить шестигранные гайки (M) и (K).
длина пружины = 100 мм
(рис. 17, 18)
10.7.10
19

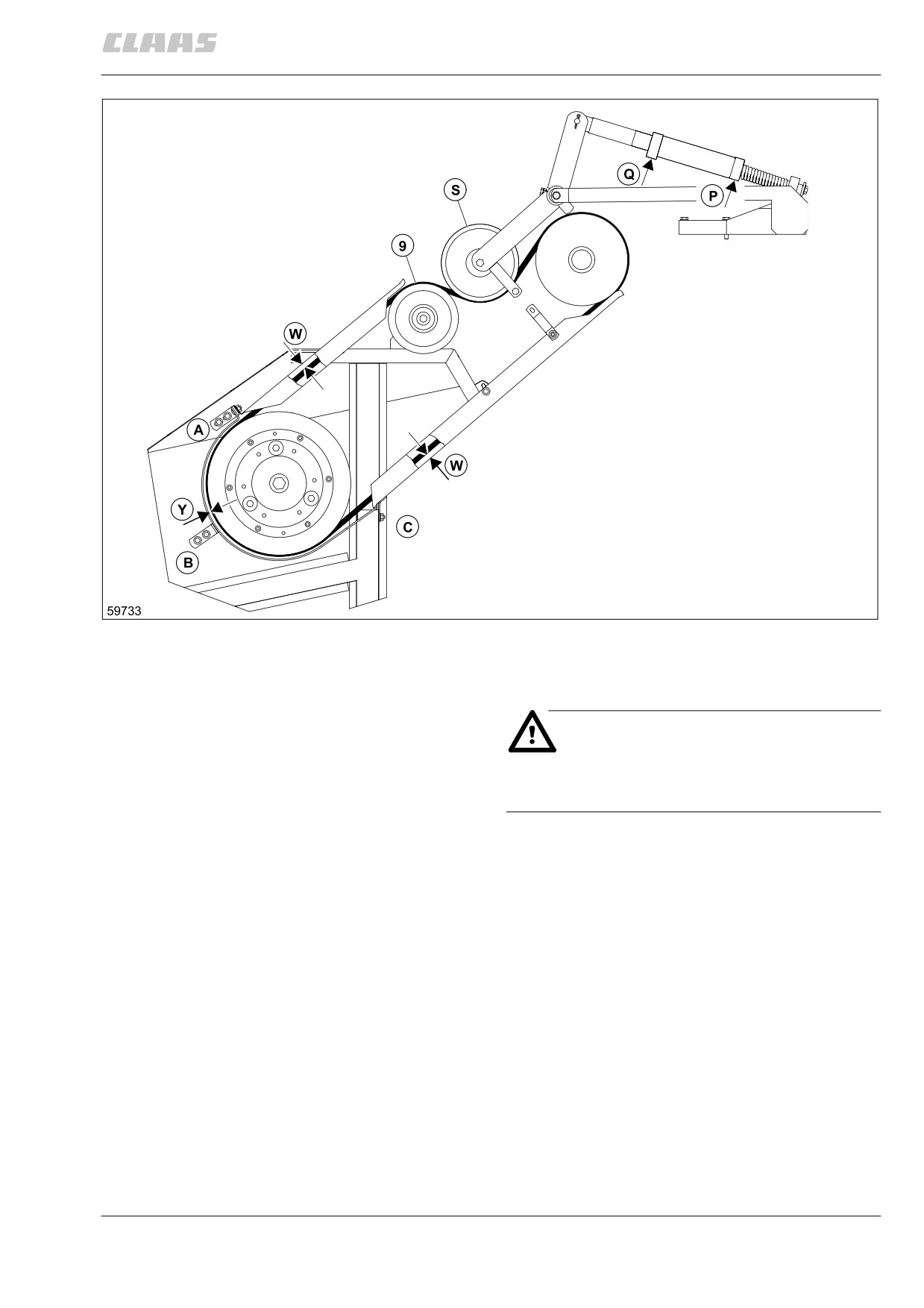

привод молотильного аппарата —
натянуть ремень (9)
опасность!
заглушить двигатель и выключить
разьединитель батареи!
при работающем двигателе к кольцевой
поверхности гидравлического цилиндра
низкого давления, вывод (Q), приложено
давление 20 бар. вследствие этого главный
привод отключен натяжным роликом (S).
при включении главного привода на поверх-
ность поршня, вывод (P), также подается
давление 20 бар. вследствие этого сторона
поршня с большей поверхностью выталкивает
шток и натягивает приводной ремень натяж-
ным роликом (S).
предварительно натянуть ремень путем нажа-
тия на натяжной ролик (S) вниз и настроить
направляþщие ремня возле (а, в и с) таким
образом, чтобы имели место след. размеры:
Y = 5 — 7 мм
W = 10 мм
(рис. 19)
10.7.11
20

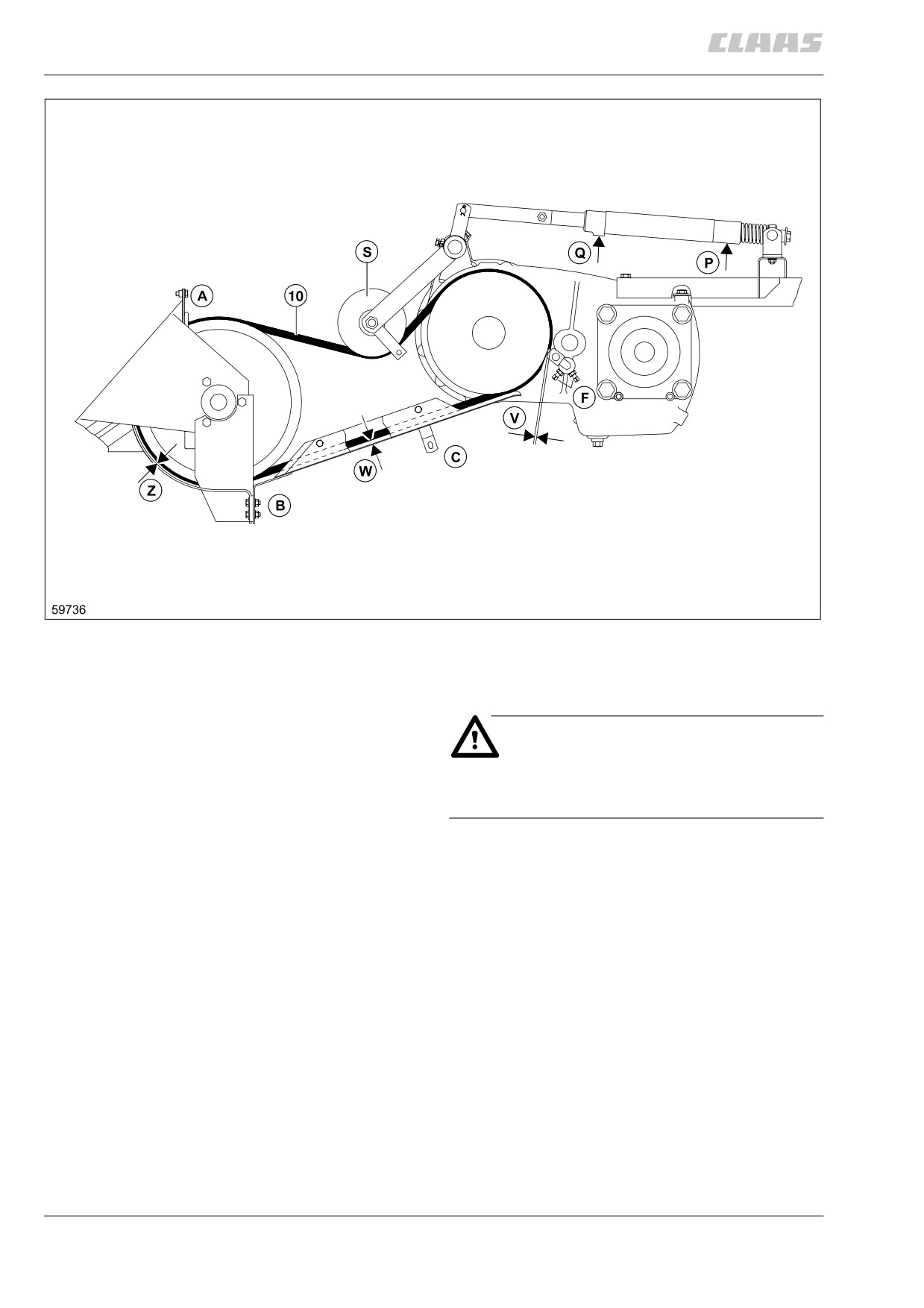

привод опорожнения зернового
бункера, 1-я ступень — натянуть
ремень (10)
опасность!
заглушить двигатель и выключить
разьединитель батареи!
при работающем двигателе к кольцевой
поверхности гидравлического цилиндра
низкого давления, вывод (Q), приложено
давление 20 бар. вследствие этого привод
опорожнения зернового бункера отключен
натяжным роликом (S).
при включении привода опорожнения
зернового бункера на поверхность поршня,
вывод (P), также подается давление 20 бар.
вследствие этого сторона поршня с большей
поверхностью выталкивает шток и натягивает
приводной ремень натяжным роликом (S).
10.7.12
предварительно натянуть ремень, отдавив
натяжной ролик (S) вниз, и отрегулировать
ременные направляþщие в точках (A, B и C)
таким образом, чтобы обеспечивались
следующие размеры:
Z
= 5 — 7 мм
W = 10 мм
V
= 3 мм
(рис. 20)
10.7.13
21
привод опорожнения зернового
бункера, 2-я ступень — снять цепь (11)
опасность!
заглушить двигатель и выключить
разьединитель батареи.
соблюдать последовательность
монтажа! — опасность получения
травмы!
22
1. полностью отвернуть назад
контргайку (к).
2. вворачивать цилиндрическую трубку (R),
пока не освободится палец (в).
3. открыть замок цепи и снять цепь.
н = держатель
(рис. 21, 22, 23, 24)
23
10.7.14

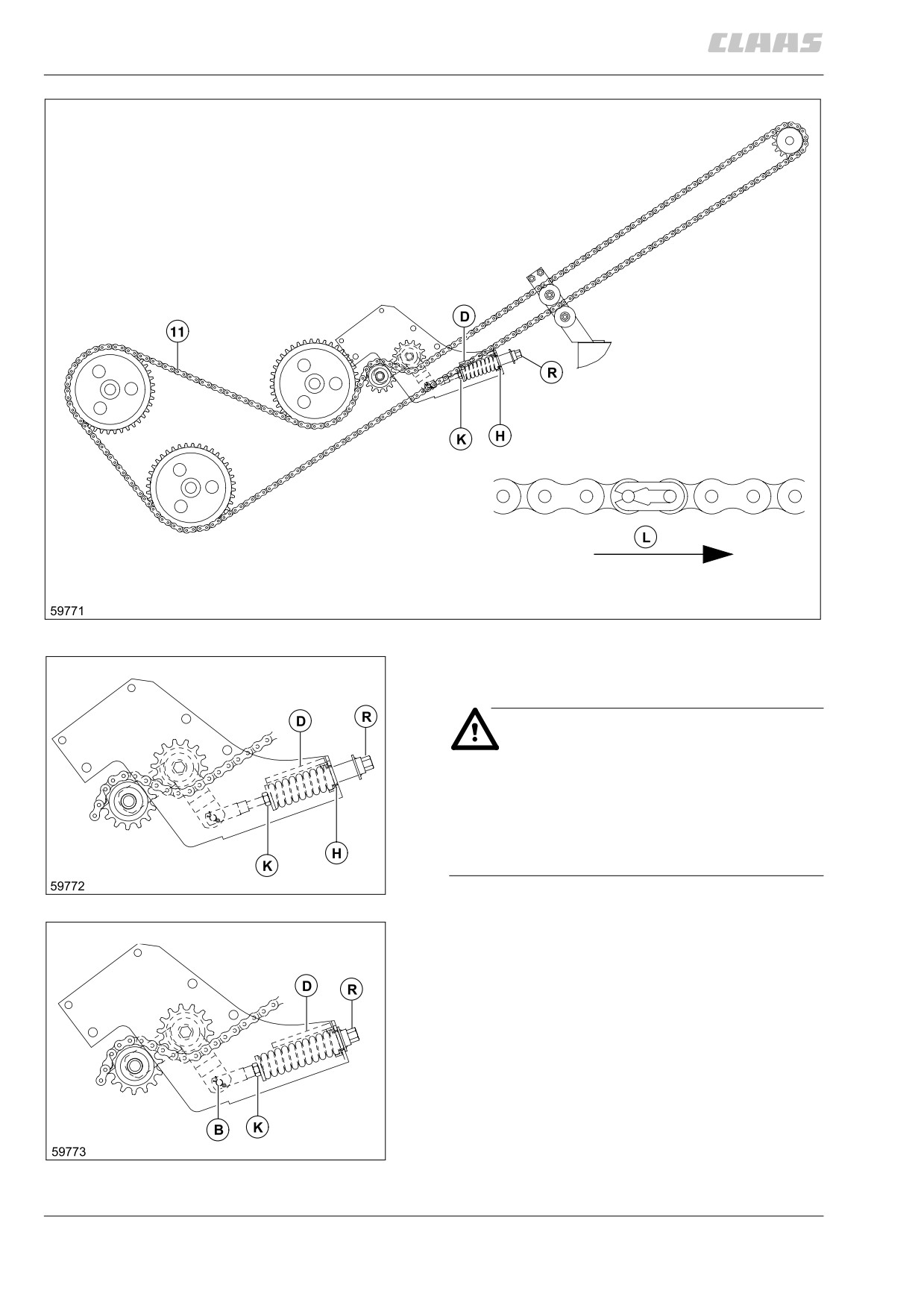

привод опорожнения зернового
бункера, 2-я ступень — надеть
и отрегулировать цепь (11)
надеть цепь и вставить замок цепи.
при остановке предохранителя цепи
обращать внимание на направление
движения (L) цепи.
(рис. 21)

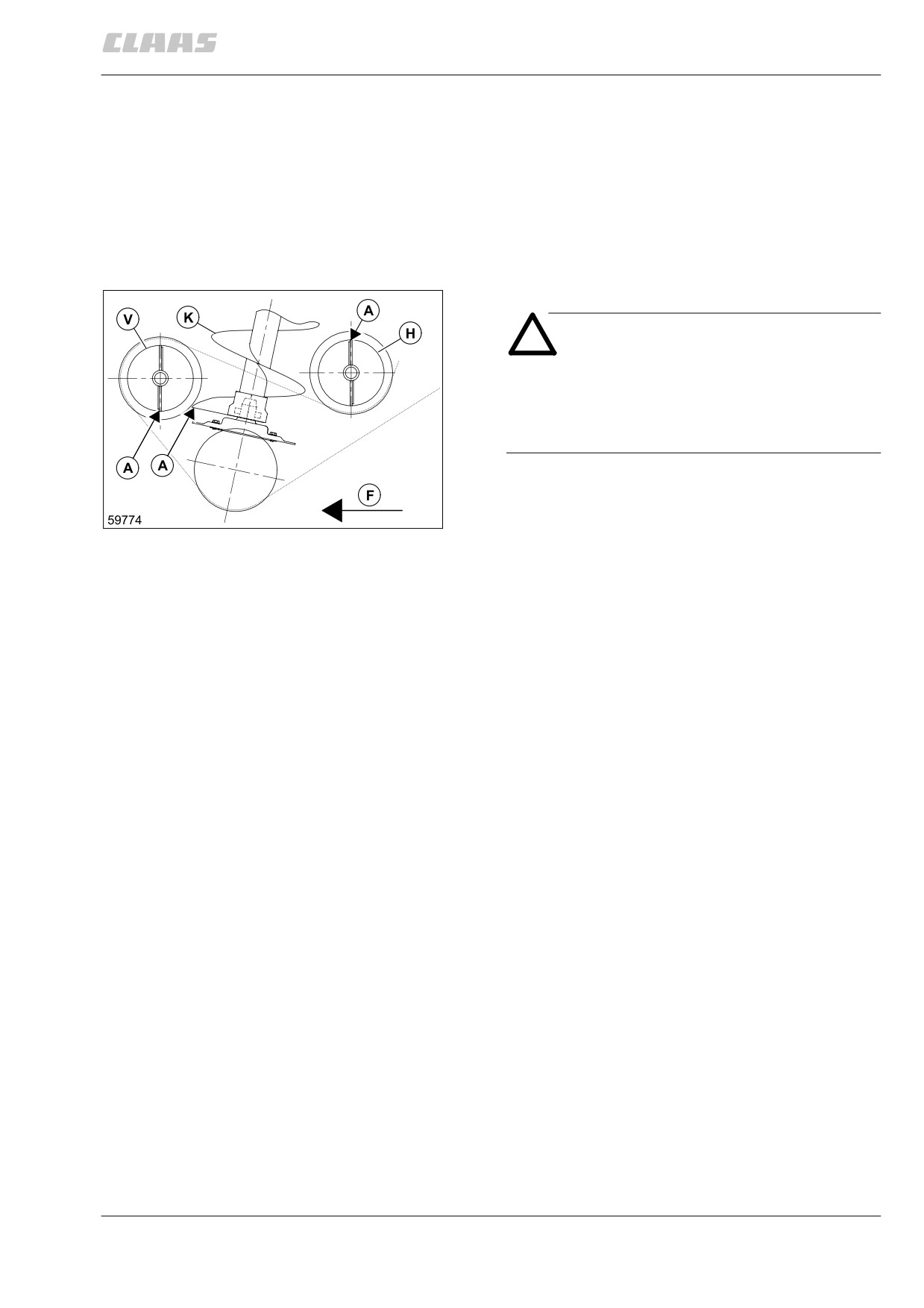

внимание!
шнеки опорожнения зернового
бункера при надевании цепи должны
быть правильно остановлены друг
относительно друга.
начало (а) шнека (K) опорожнения зернового
бункера должно быть направлено к
переднему шнеку (V) опорожнения зернового
24
бункера.
начало (а) переднего шнека (V) опорожнения
зернового бункера должно быть направлено
вертикально вниз.
начало (а) заднего шнека (н) опорожнения
зернового бункера должно быть направлено
вертикально вверх.
F = направление движения
(рис. 24)
настройка пружинного цилиндра:
ослабив контргайку (K), отрегулировать
цилиндрическую трубу (R) таким образом,
чтобы конец измерительного стержня (D)
при затянутой контргайке (K) встал заподлицо
с концом пружины.
длина пружины = 92 мм
(рис. 21, 22)
10.7.15
25
привод соломоизмельчителя,
1-я ступень — натянуть ремень (12)
опасность!
заглушить двигатель и выключить
разьединитель батареи!

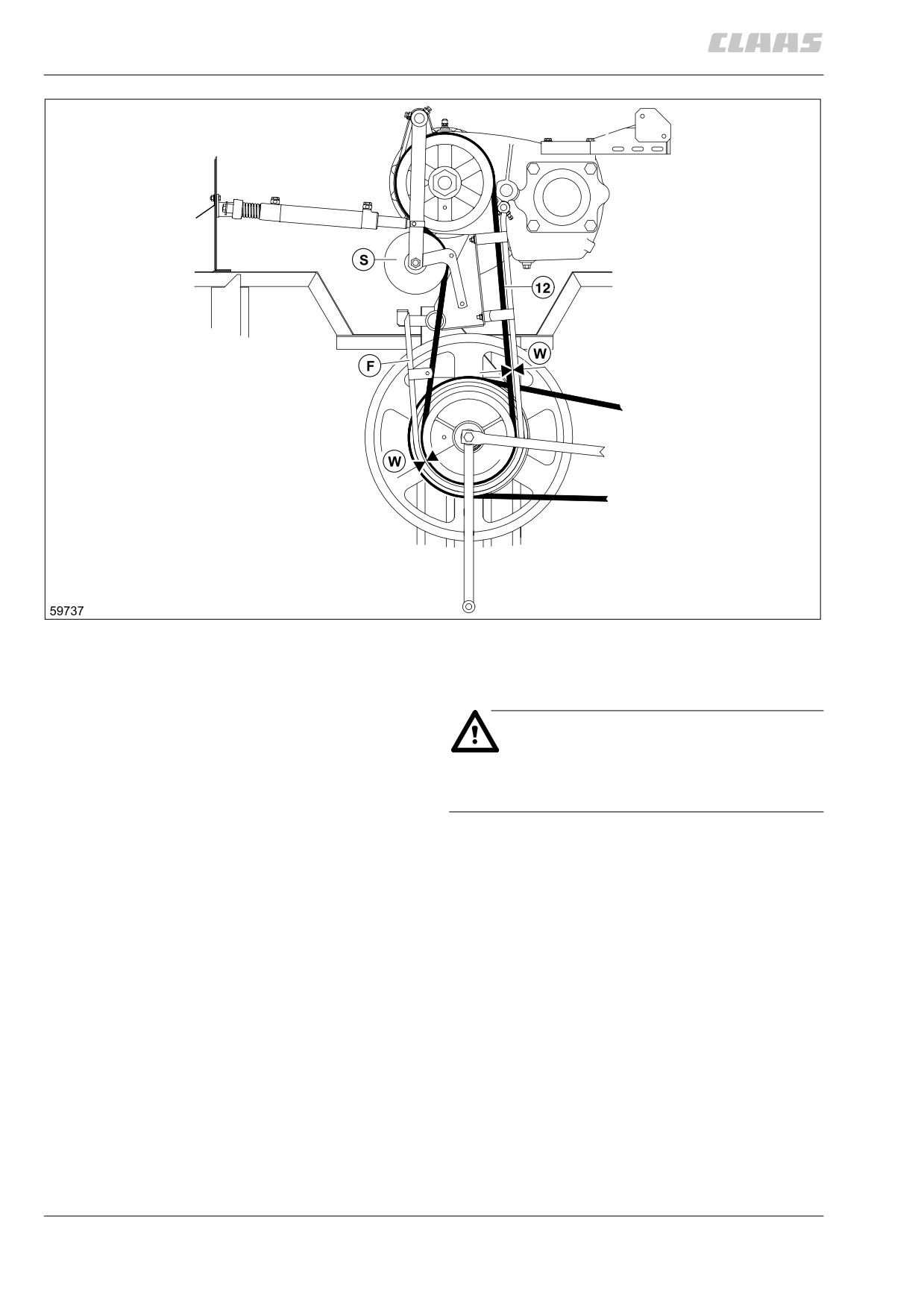

предварительно натянуть ремень путем
нажатия на натяжной ролик (S) вниз, затем
прикрутить и настроить направляþщую (F)
ремня.
W = 4 — 6 мм
(рис. 25)
10.7.16
26

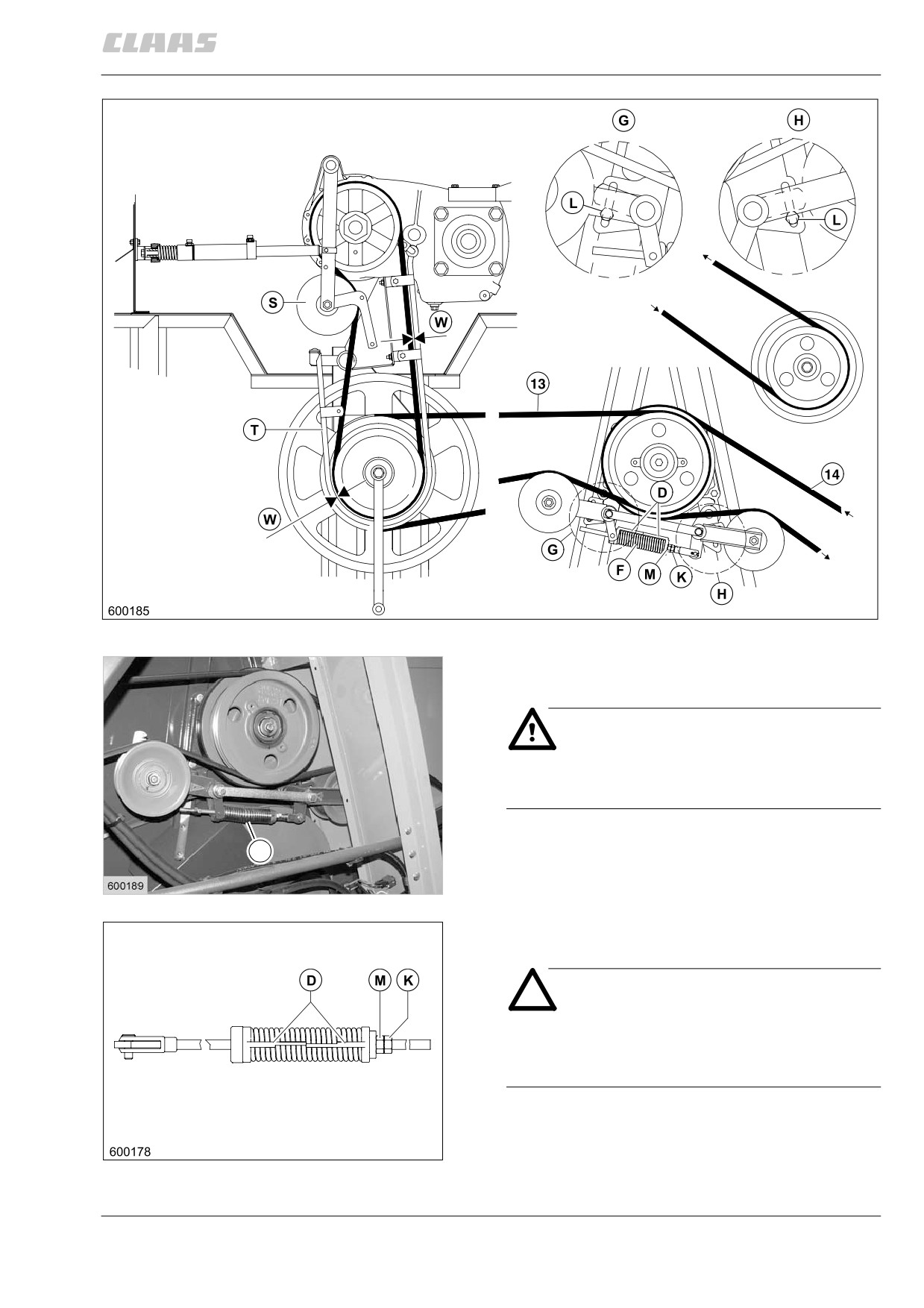

привод соломоизмельчителя, 2-я и 3-я
ступени — натянуть ремень (13) и (14)
опасность!
заглушить двигатель и выключить
разьединитель батареи!
настройка пружинного цилиндра (F):
F
отрегулировать шестигр. гайки (M) и (K) та-
ким образом, чтобы концы обоих измеритель-
27
ных стержня (D) встали друг перед другом без
зазора. законтрить шестигр. гайки (M) и (K).
длина пружины = 138 мм
внимание!
упорные винты (L) должны прилегать
к держателям упорных роликов, см.
выносные элементы (G) и (H).
28
10.7.17
предварительно натянуть ремень путем нажа-
тия на натяжной ролик (S) вниз, затем при-
крутить и настроить направляþщую (T) ремня.
W = 4 — 6 мм
(рис. 26, 27, 28)
10.7.18
29

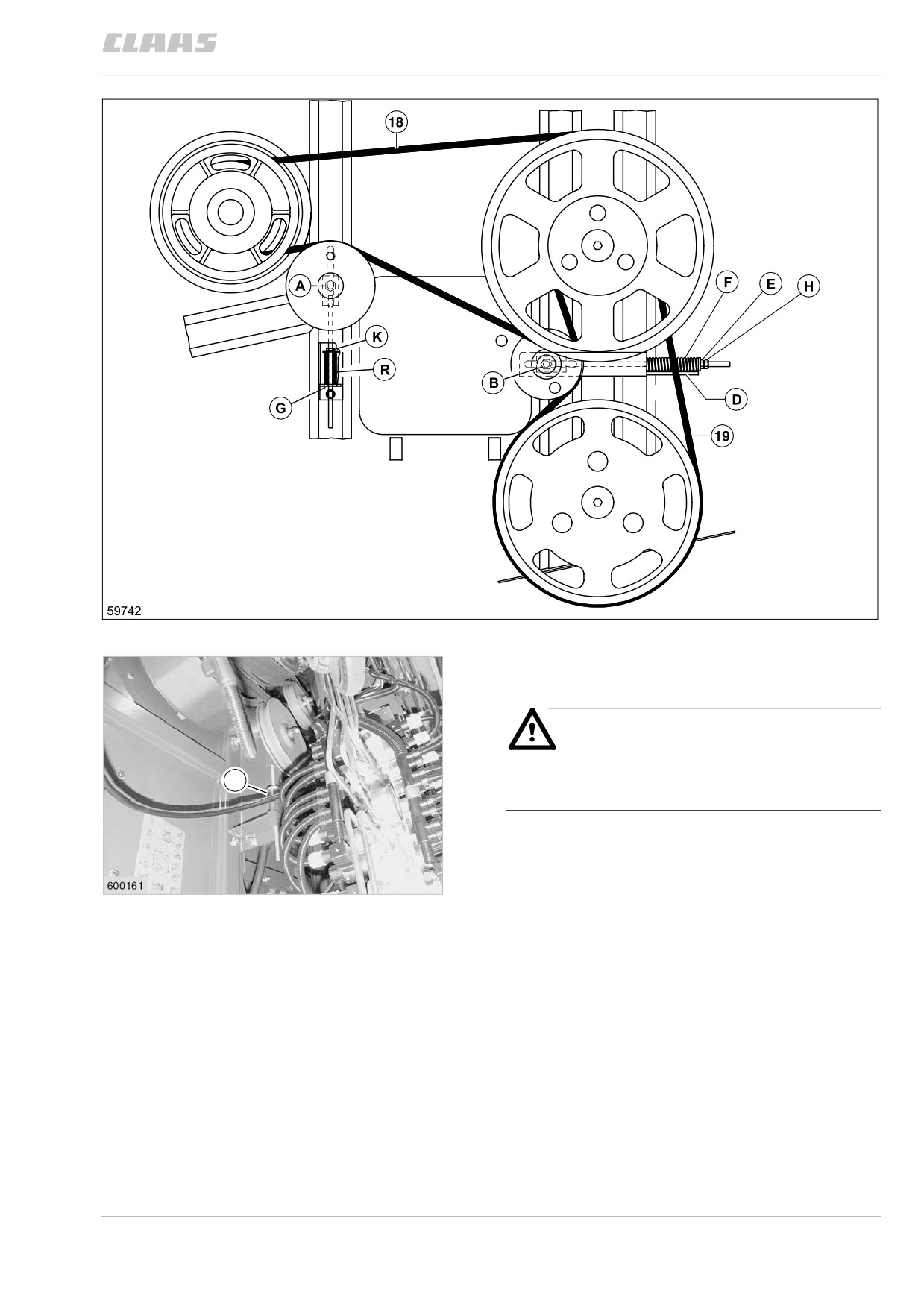

привод решетного стана, 1-я ступень —
натянуть ремень (18)
опасность!
заглушить двигатель и выключить
R
разьединитель батареи!
1. ослабить зажимной винт (A) на натяжном
ролике.
2. затянуть шестигранную гайку (K)
30
настолько, чтобы измерительная труба (R)
без давления прилегала к контропоре (G).
допоскается зазор между
контропорой (G) и измерительной
трубой (R) до 1 мм.
3. снова затянуть зажимной винт (A).
момент затяжки = 130 нм
(рис. 29, 30)
10.7.19
