Комбайн зерноуборочный CLAAS LEXION 560/550, 540/540C, 530/520/510. Руководство - часть 20
руководство по обслуживанию

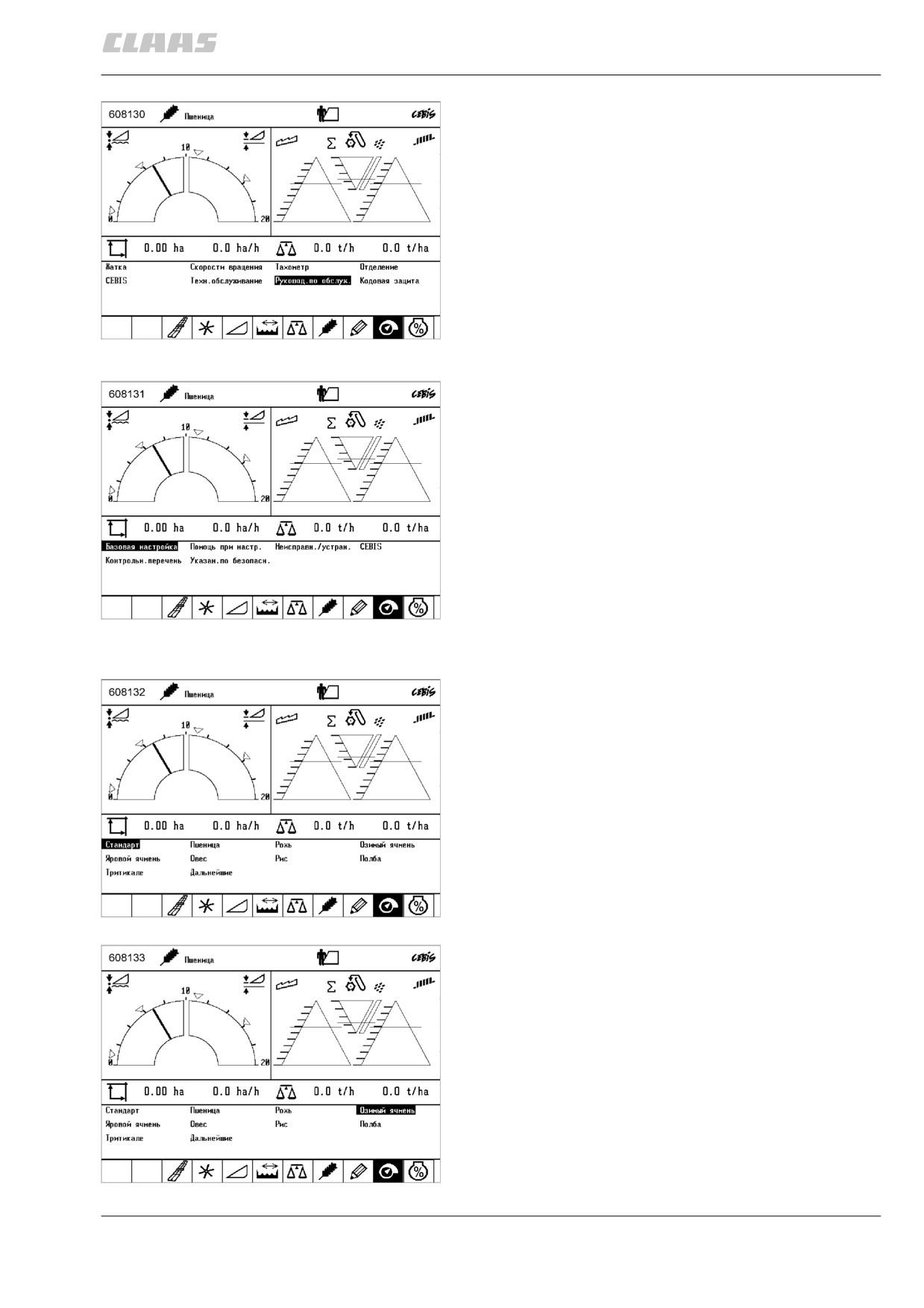

активировать при помощи клавиши »ок« (с1)
под этим пунктом меню вы найдете рекомендации
по базовой настройке машины для 24 различных
обмолачиваемых культур, справки по настройке
рабочих органов, советы по остранению
неисправностей а также руководство по
обслуживанию системы CEBIS.
пункты субменю:
базовая настройка / справки по настройке /
неисправности/остранение / CEBIS / контрольный
156
перечень / указания по безопасности
(рис. 155, 156)
базовая настройка
активировать при помощи клавиши »ок« (с1)
здесь можно вызвать и распечатать стандартные
настройки для всех видов культур, а также
специфические базовые настройки комбайна для
различных обмолачиваемых культур. они
действительны для нормальных ословий уборки.
при влажных или сухих ословиях небольшие
изменения могут улучшить качество работы
машины.
пункты субменю:
157
общие стандартные настройки
специфические стандартные настройки
(рис. 155, 157)
стандартные настройки:
активировать при помощи клавиши »ок« (с1)
индикация стандартных настроек для отдельных
рабочих органов комбайна для всех видов культур
и возможность их распечатки.
они действительны для нормальных ословий
уборки. при влажных или сухих ословиях
небольшие изменения могут улучшить качество
работы машины.
(рис. 155, 158)
158
специфические стандартные настройки:
активировать при помощи клавиши »ок« (с1)
здесь показываются стандартные настройки для
актуальной обмолачиваемой культуры и здесь их
можно распечатать.
настройки относятся к нормальным ословиям
уборки. при влажных или сухих ословиях
небольшие изменения могут улучшить качество
работы машины.
(рис. 155, 159)
159
8.2.87
160
8.2.88

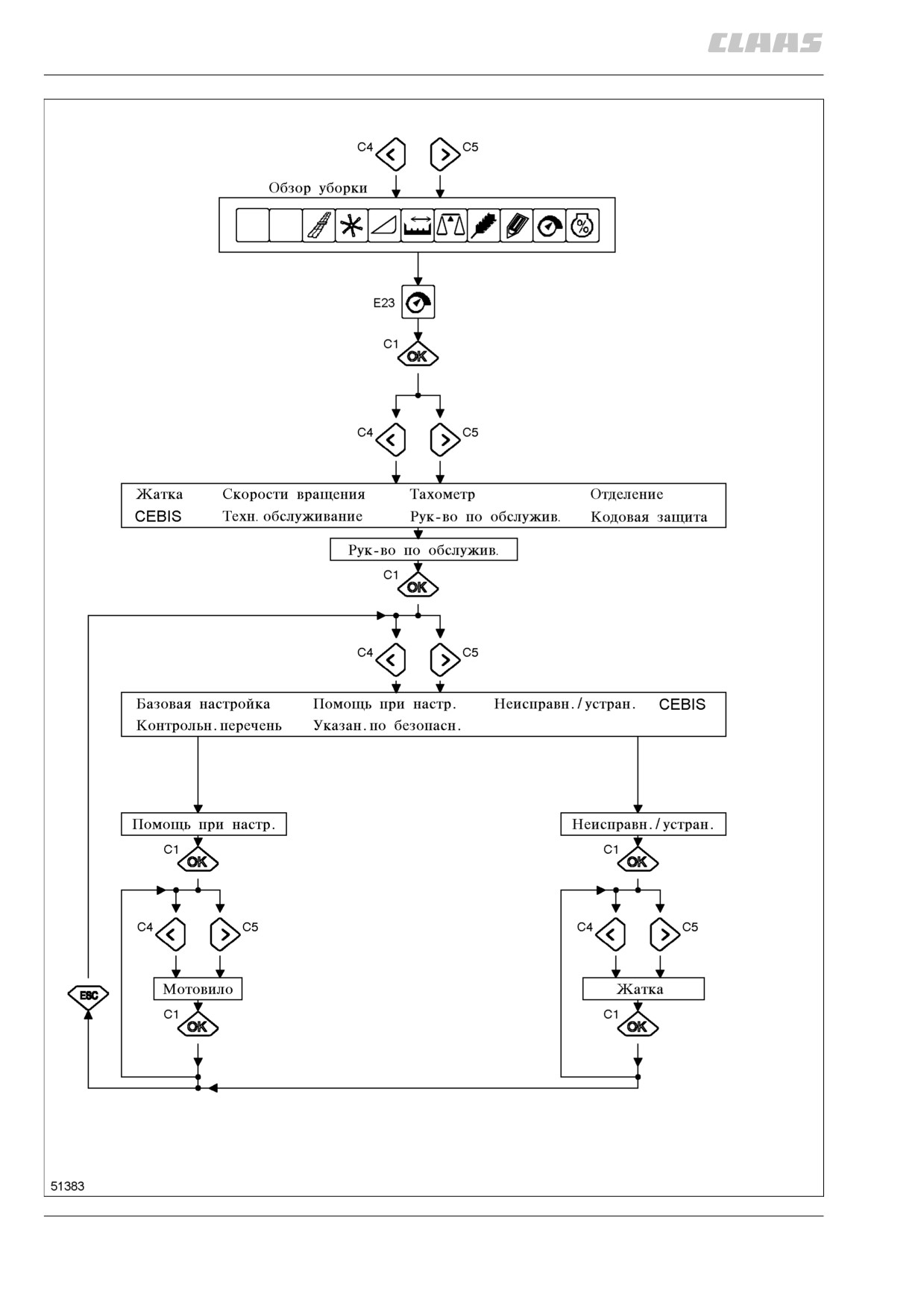

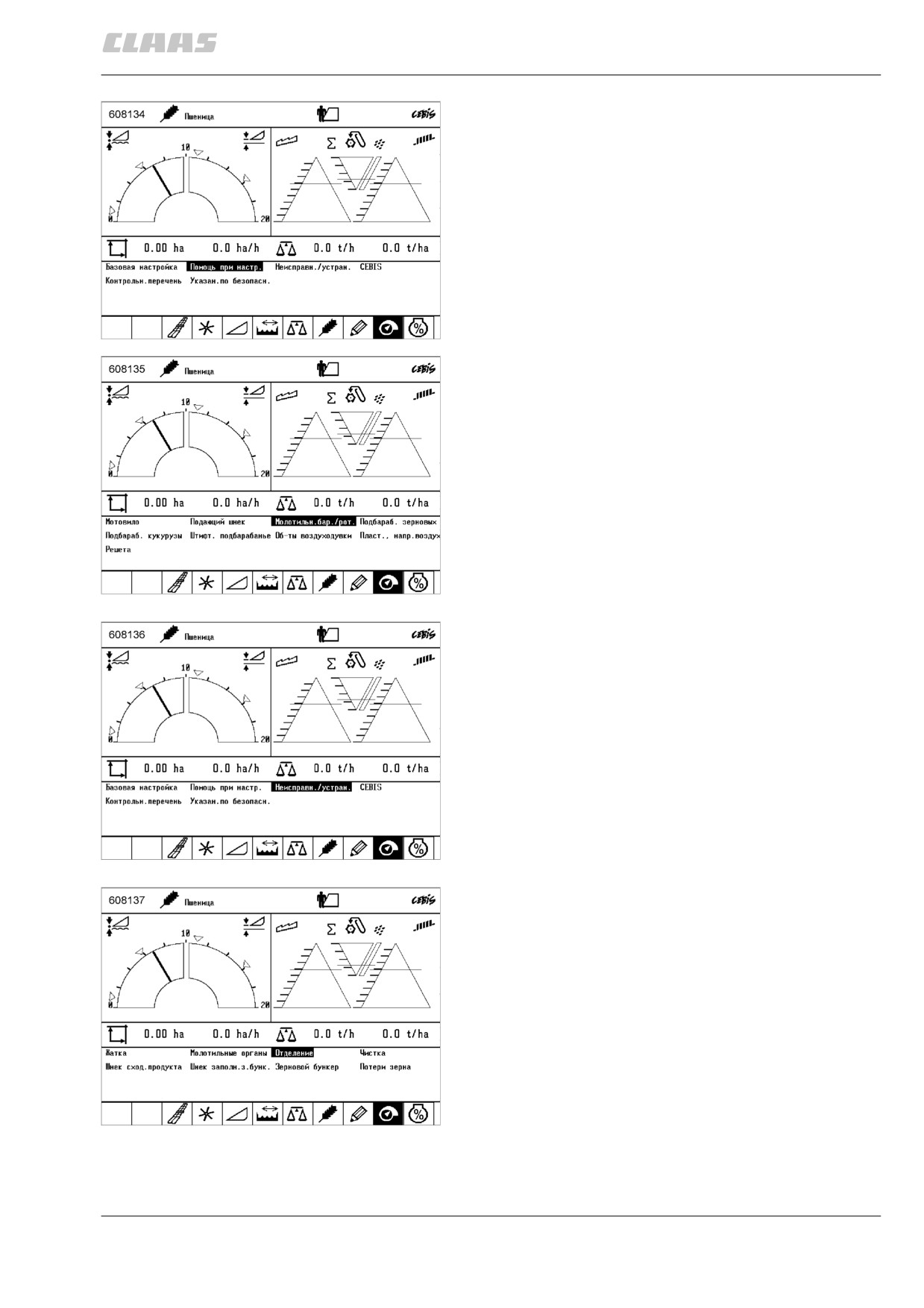

помощь при настройке
активировать при помощи клавиши »ок« (с1)
сведения о возможностях настройки отдельных
рабочих органов комбайна при различных ословиях
уборки и об их влиянии на качество работы
машины.
пункты субменю:
мотовило / подающий шнек / молотильный
барабан/ротор / подбарабанье для зерновых /
подбарабанье для кукурузы / штифтовое
подбарабанье / скорость вращения вентилятора /
161
воздухонаправляþщий лист / решета
(рис. 160, 161, 162)
162
неисправности и остранение
активировать при помощи клавиши »ок« (с1)
здесь показываются возможные причины и
способы остранения неисправностей, которые
могут возникнуть во время уборки урожая.
пункты субменю:
жатка / молотильные органы / отделение / чистка /
сходовой продукт / элеваторы / зерновой бункер /
потери зерна
(рис. 160, 163, 164)
163
164
8.2.89
165
8.2.90

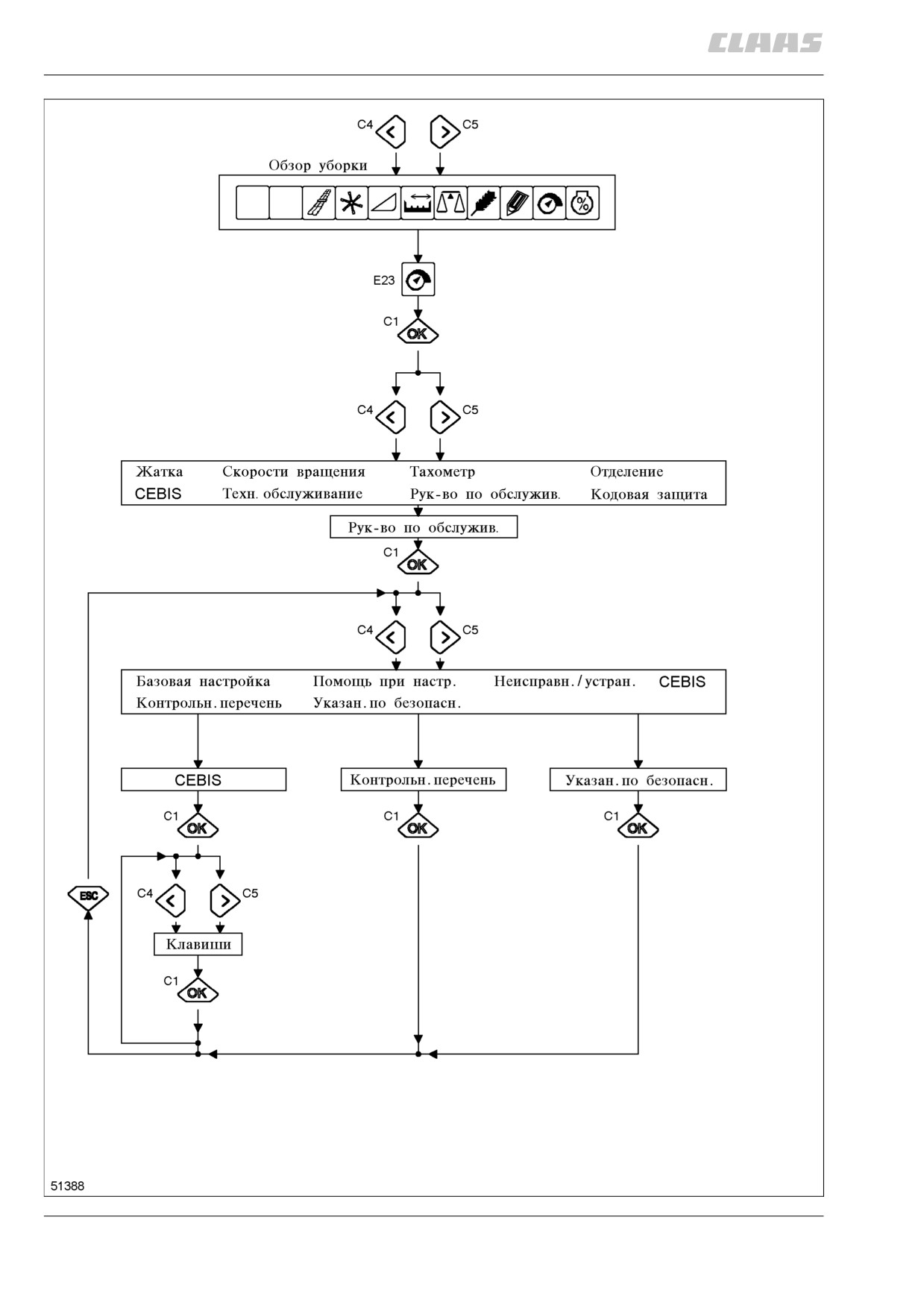

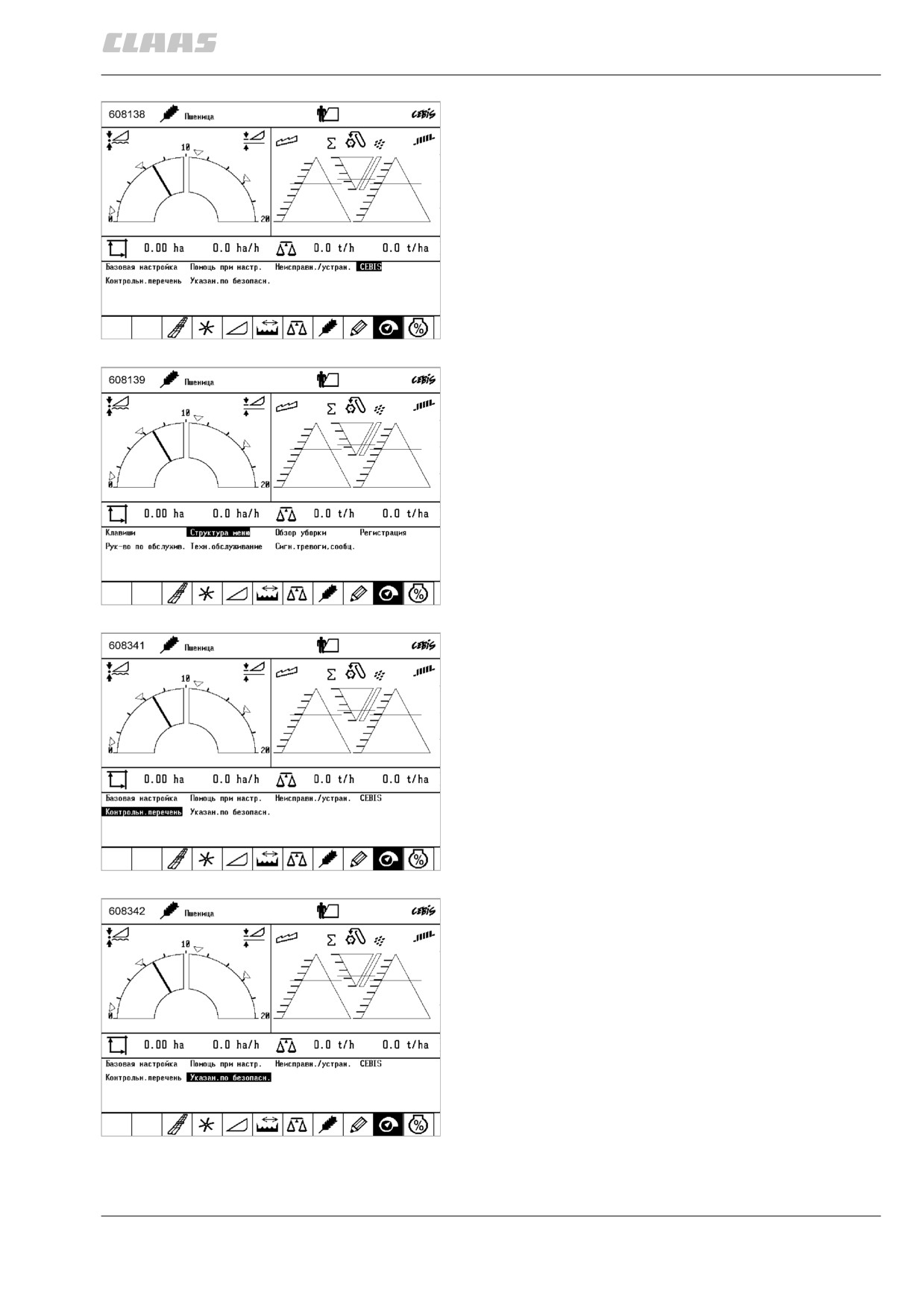

CEBIS
активировать при помощи клавиши »ок« (с1)
здесь подробно описывается обслуживание
отдельных функций и возможности системы CEBIS.
пункты субменю:
клавиши / структура меню / обзор уборки /
регистрация / руководство по обслуживанию /
сервис / сигналы тревоги/сообщения
(рис. 165, 166, 167)
166
167
контрольный перечень
активировать при помощи клавиши »ок« (с1)
в контрольном перечне содержатся важные пункты
и указания, на которые следует обратить внимание
и которые следует учесть перед поском машины в
эксплуатацию, во время работы и после уборки
урожая!
(рис. 165, 168)
168
указания по безопасности
активировать при помощи клавиши »ок« (с1)
соблюдение указаний по безопасности,
приведенных в этом пункте меню, а также в
руководстве по эксплуатации, служит собственной
безопасности и гарантирует безопасную работу
машины!
перед поском комбайна в эксплуатацию следует
прочитать и далее соблюдать руководство по
эксплуатации и в особенности настоящие указания
по безопасности!
169
(рис. 165, 169)
8.2.91
170
8.2.92

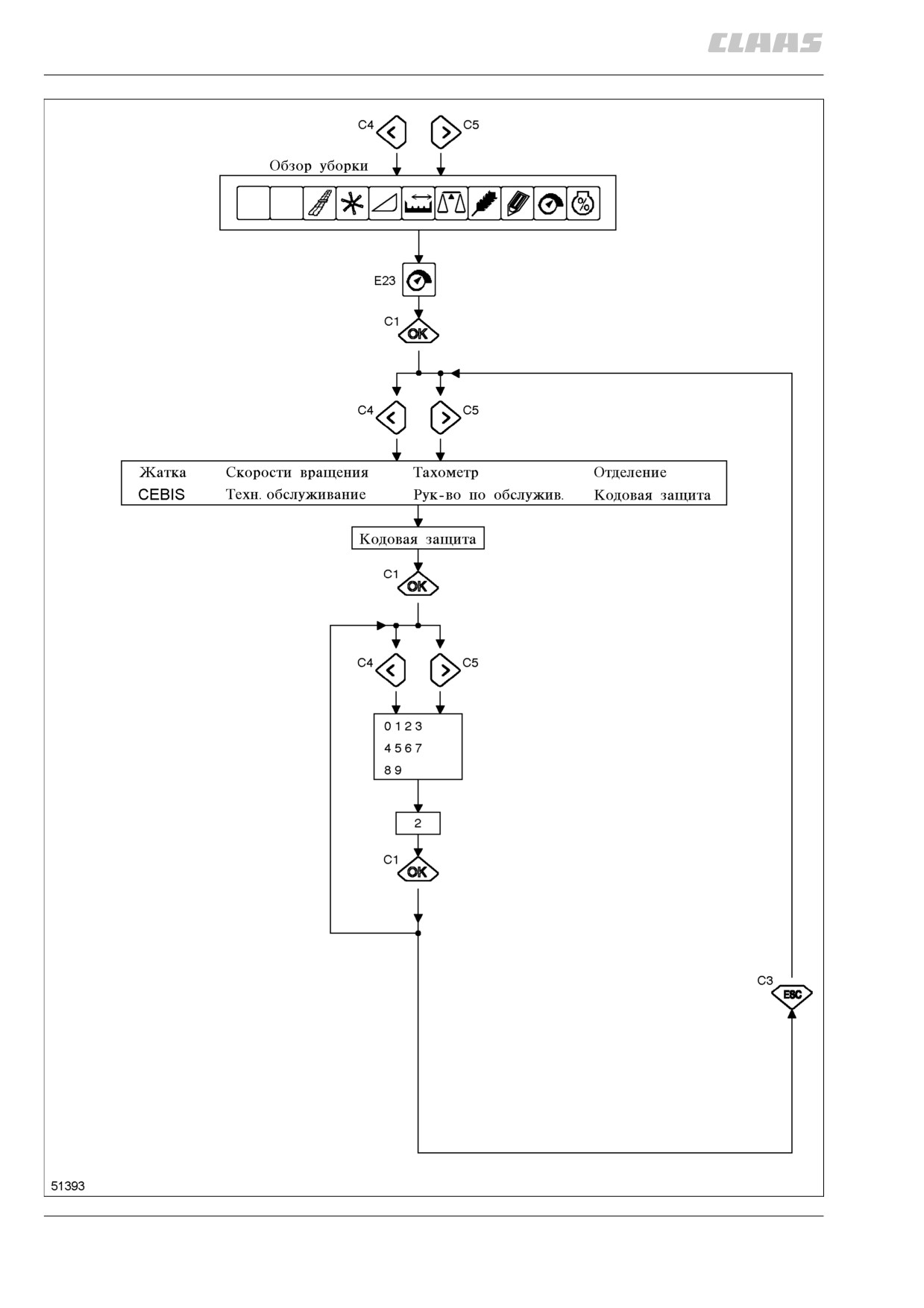

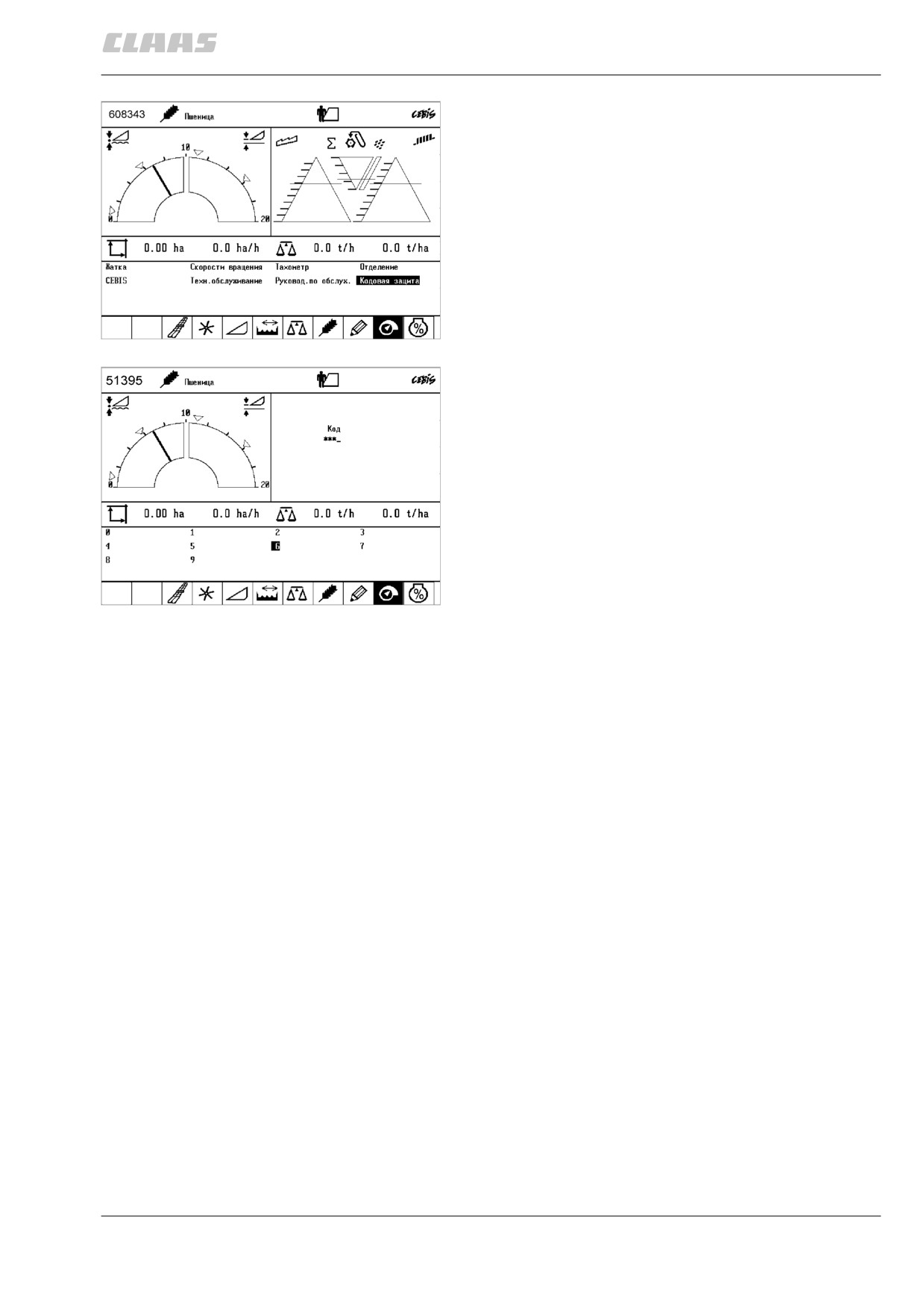

кодовая защита
активировать при помощи клавиши »ок« (с1)
ввод 4-значного кода для защиты субменю:
»настройка / техническое обслуживание« от
неправомочного доступа.
для этого при помощи курсорных клавиш (с4 или
с5) выбрать 4 цифры и подтвердить каждую
клавишей »ок« (с1). появляется приглашение
»проверка кода«. повторить ввод кода в
соответствии с описанным выше и выйти из
субменю.
171
субменю »настройка/техническое
обслуживание« теперь можно открыть только
при помощи записанного в память кодового
номера.
(рис. 1, 2, 170, 171)
отключение кодовой защиты:
выбрать пункт меню »настройка« (е23), выбрать
»код« при помощи курсорных клавиш (с4 или с5)
и подтвердить каждый при помощи клавиши »ок«
(с1). активировать субменю »кодовая защита«
при помощи клавиши ок (с1). затем ввести код
172
»0000« и подтвердить. кодовая защита отключена.
внимание! забытый код может быть стерт только
техником сервисной службы.
пункты субменю:
ряд цифр
(рис. 1, 2, 170, 171, 172)
8.2.93
173
8.2.94

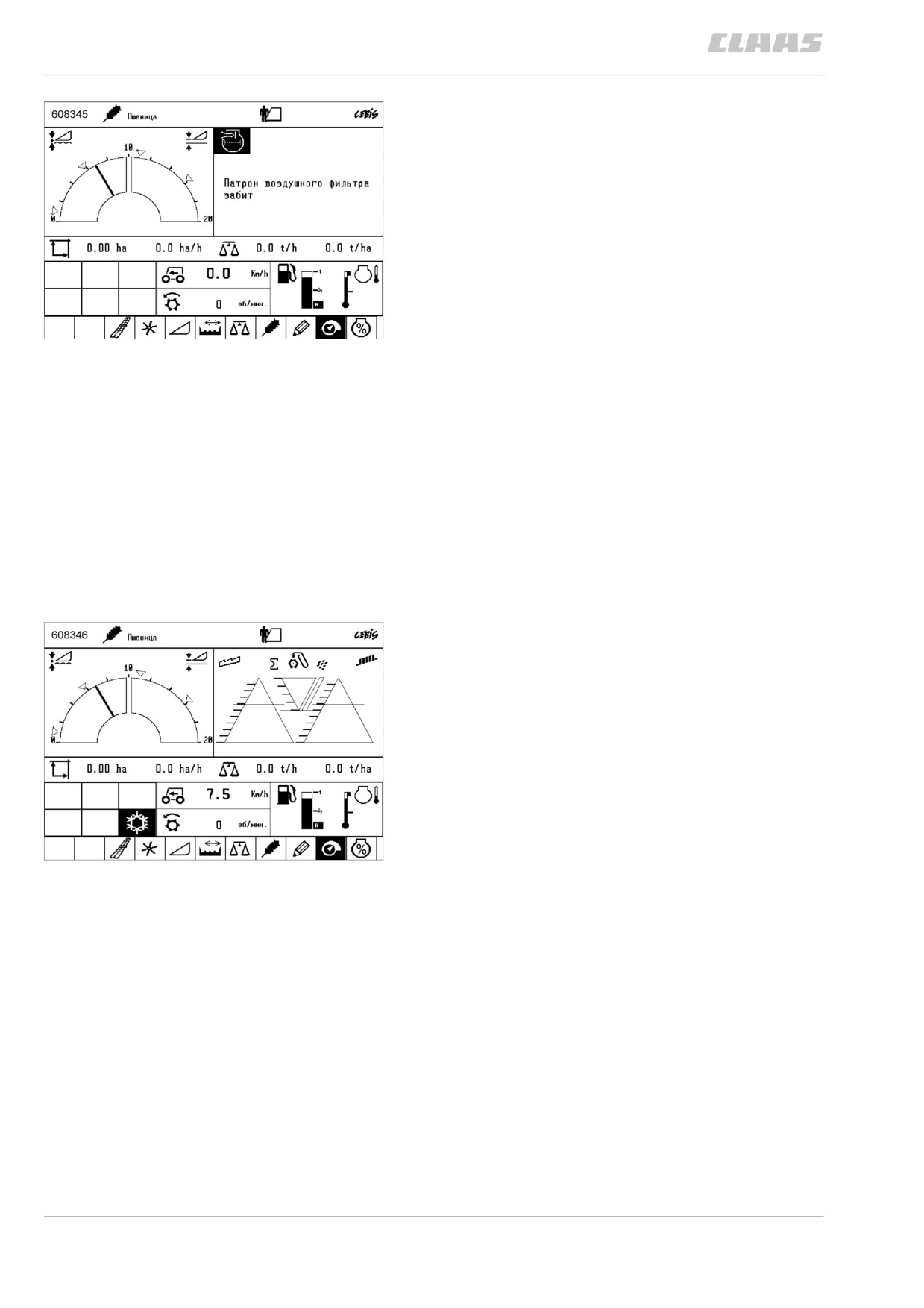

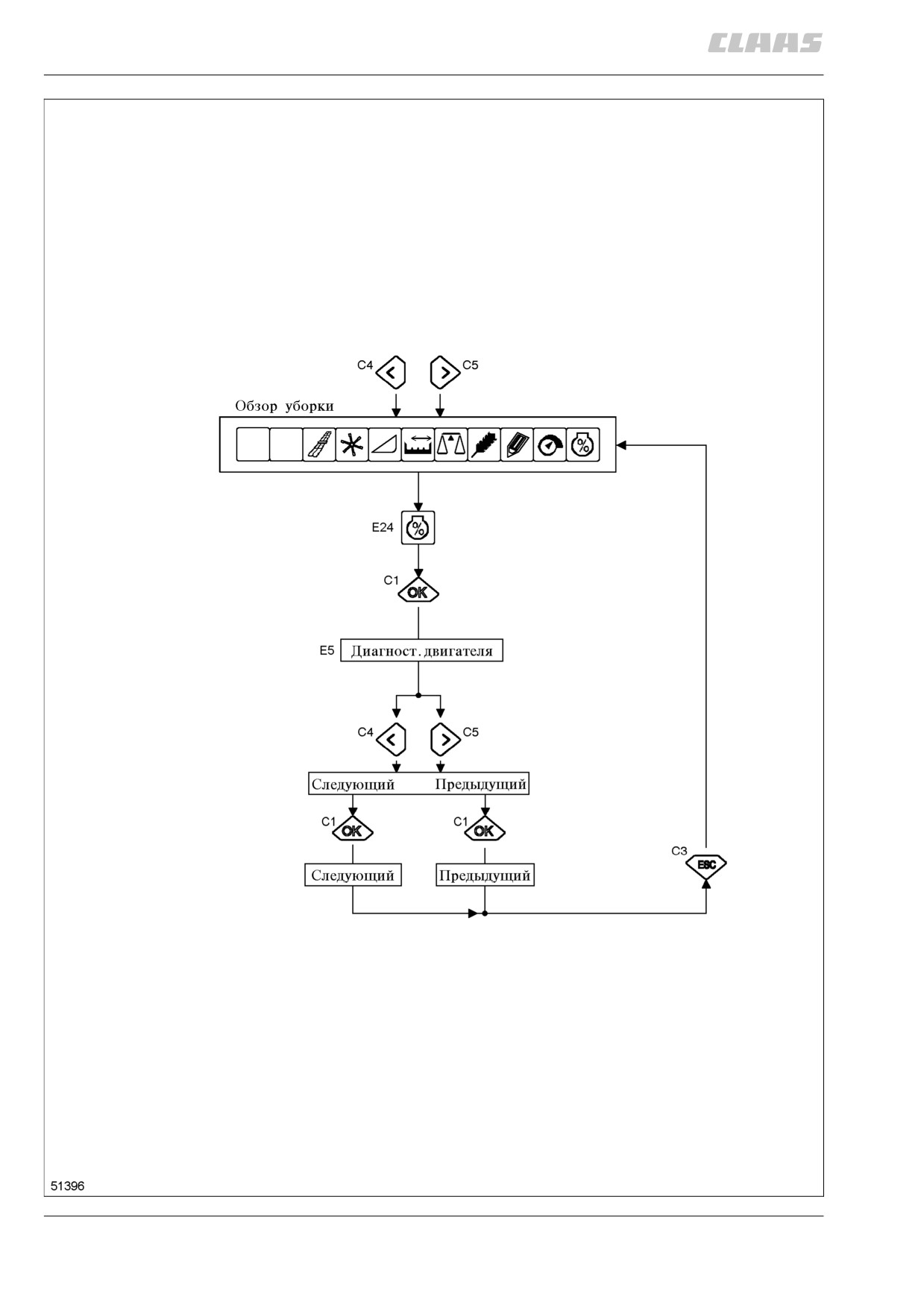

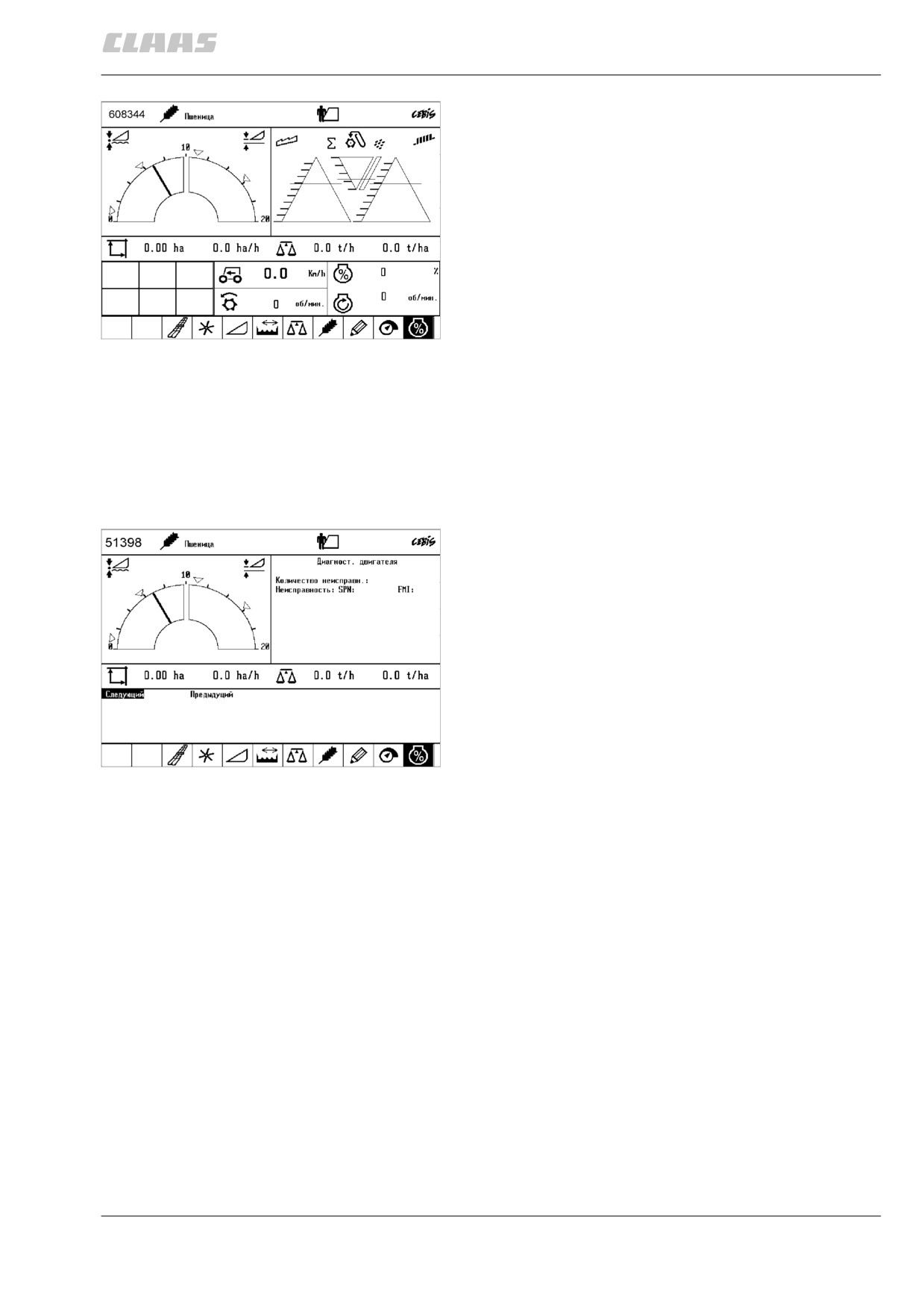

степень загрузки двигателя
находясь в изображении уборки, выбрать
курсорными клавишами (C4 или C5) пункт
меню »степень загрузки двигателя« (E24) и
вызвать посредством клавиши OK (C1).
в этом пункте меню показываются степень
загрузки и обороты двигателя в настоящий
момент, при ословии, что в субменю
настройка перед началом работы были
правильно изучены или введены обороты
холостой нагрузки двигателя.
174
степень загрузки двигателя показывается в
стандартном рабочем диапазоне между 0 % и
100 %, она указывает на использование
мощности двигателя, имеющейся в
распоряжении.
пункты субменю: диагностика двигателя
(рис. 1, 173, 174)
диагностика двигателя
активировать при помощи клавиши »ок« (с1)
в зоне экрана (е5) показывается количество
имевшихся неисправностей двигателя, а также
соответствующие коды неисправностей.
перечень кодов неисправностей можно пролистать
при помощи курсорных клавиш (с4 или с5) и
клавиши »ок« (с1) вперед или, соответственно,
назад.
(рис. 1, 2, 173, 175)
175
8.2.95
сигналы тревоги
при сигналах тревоги появляется пульсируþщий
звуковой сигнал, а в зоне экрана (е5) появляется
текстовая информация о причине.
для каждого сигнала тревоги при помощи клавиши
справки (с2) можно получить указания по остране-
нию неисправности.
(рис. 1, 2, 176)
176
сигналы тревоги должны хотя бы один раз быть
подтверждены водителем!
внимание! с целью предотвращения
непреднамеренного вызова сигнала тревоги
следует перед отключением жатки и молотилки
вначале либо поднять жатку в транспортное
положение, либо перевести переключатель
оборотов двигателя на нижние обороты холостого
хода.
сообщения
сообщения отображаются в зоне экрана (е7, е8,
е9, е10, е11 и е12) в виде пиктограмм.
(рис. 2, 177)
177
сообщения водителем не подтверждаются.
8.2.96
неисправности и их остранение на приборе измерения намолота
неисправность
Устранение
замер намолота слишком
1.
проверить остановленный вид культуры.
высокий
2.
проверить вес одного литра.
3.
проверить нулевую точку намолота при холостом ходе машины, при
необходимости вновь изучить нулевую точку.
4.
при необходимости произвести коррекцию калибровочного значения.
5.
проверить линзовую оптику сенсоров намолота (источник и приемник
светового затвора), в случае необходимости заменить. линзы
необходимо заменить, если они стали черно-тосклыми или
изношенными. срок службы в зависимости от линзовой оптики и от
убираемого материала составляет ок. 500 часов.
замер намолота слишком
1.
проверить остановленный вид культуры.
низкий
2.
проверить вес одного литра.
3.
при необходимости произвести коррекцию калибровочного значения.
4.
проверить линзовую оптику сенсоров намолота (источник и приемник
светового затвора), в случае необходимости заменить. линзы
необходимо заменить, если они стали черно-тосклыми или
изношенными. срок службы в зависимости от линзовой оптики и от
убираемого материала составляет ок. 500 часов.
индикация обьема намолота
1.
проверить счет гектаров, при необходимости вновь изучить
(т/га) не является корректной
»импульсы/100 м« и/или ширину жатки.
2.
проверить правильность настройки рабочего положения, при
необходимости вновь изучить.
3.
проверить остановленный вид культуры.
4.
проверить вес одного литра.
5.
проверить нулевую точку намолота при холостом ходе машины, при
необходимости вновь изучить нулевую точку.
6.
при необходимости произвести коррекцию калибровочного значения.
7.
проверить линзовую оптику сенсоров намолота (источник и приемник
светового затвора), в случае необходимости заменить. линзы
необходимо заменить, если они стали черно-тосклыми или
изношенными. срок службы в зависимости от линзовой оптики и от
убираемого материала составляет ок. 500 часов.
сигнал тревоги »сенсор
1.
произвести чистку линз датчика намолота (источник и приемник).
намолота загрязнен«
2.
проверить работу светодиодов сенсоров намолота:
источник
=> зеленый светодиод, светится постоянно
приемник
=> красный светодиод, мигает при прохождении лопастей
леватора
если один из светодиодов не светится, проверить линию и штекерное
соединение, при необходимости заменить группу сенсоров.
сигнал тревоги »сенсор
Если один из светодиодов не светится, проверить линию и штекерное
намолота неисправен«
соединение, при необходимости заменить группу сенсоров.
сигнал тревоги »превышение
1. очистить сенсор от влажного материала. влажность зерна возможно
диапазона измерения
слишком высокая (кукуруза).
влажности«
2. если сигнал тревоги появляется, несмотря на сухую поверхность
сенсора, то следует проверить линии и штекерные соединения.
сигнал тревоги »сенсор
1. проверить линии и штекерные соединения.
влажности неисправен«
2. при необходимости вновь изучить нулевую точку наклона.
8.2.97
ориентировочнае значения импульсов 100 м
тип шин
радиос
тип
тип
тип
тип
тип
тип
r stat
586/584
586-584
586-584
585
583
582-580
[мм]
22 т мост
20 т мост
21 т мост
19 т мост
19 т мост мост
MTS
Montana
20.8 R 42
889
—
18 136
7 435
12 775
12 376
10 539
24.5 R 42
797
—
20 229
8 293
14 250
13 805
11 756
710/75 R 34
849
—
18 990
7 785
13 377
12 959
11 036
30.5 LR 32
807
—
19 979
8 190
14 073
13 634
11 610
73x44 - 32
838
—
19 240
7 887
13 553
13 129
11 181
650/75 R 32
818
—
19 710
8 080
13 884
13 450
11 454
800/65 R 32
813
—
19 831
8 130
13 970
13 533
11 525
18.4 R 38 двойн.
785
—
20 539
8 420
14 468
14 016
11 936
35.5 L 32 R2
935
—
17 244
7 069
12 147
11 767
10 021
680/85 R 32
850
—
18 968
7 776
13 361
12 944
11 023
1050/50 R 32
823
—
19 590
8 031
13 800
13 369
11 384
900/60 R 32
850
—
18 968
7 776
13 361
12 944
11 023
полугосеничный
движитель —
344
—
46 869
19 214
33 015
31 984
27 237
стальной
CLAAS TERRA-TRAC
(резиновый
475
15 189
—
—
—
—
полугосеничный
движитель)
8.2.98
9
обслуживание базовой
машины

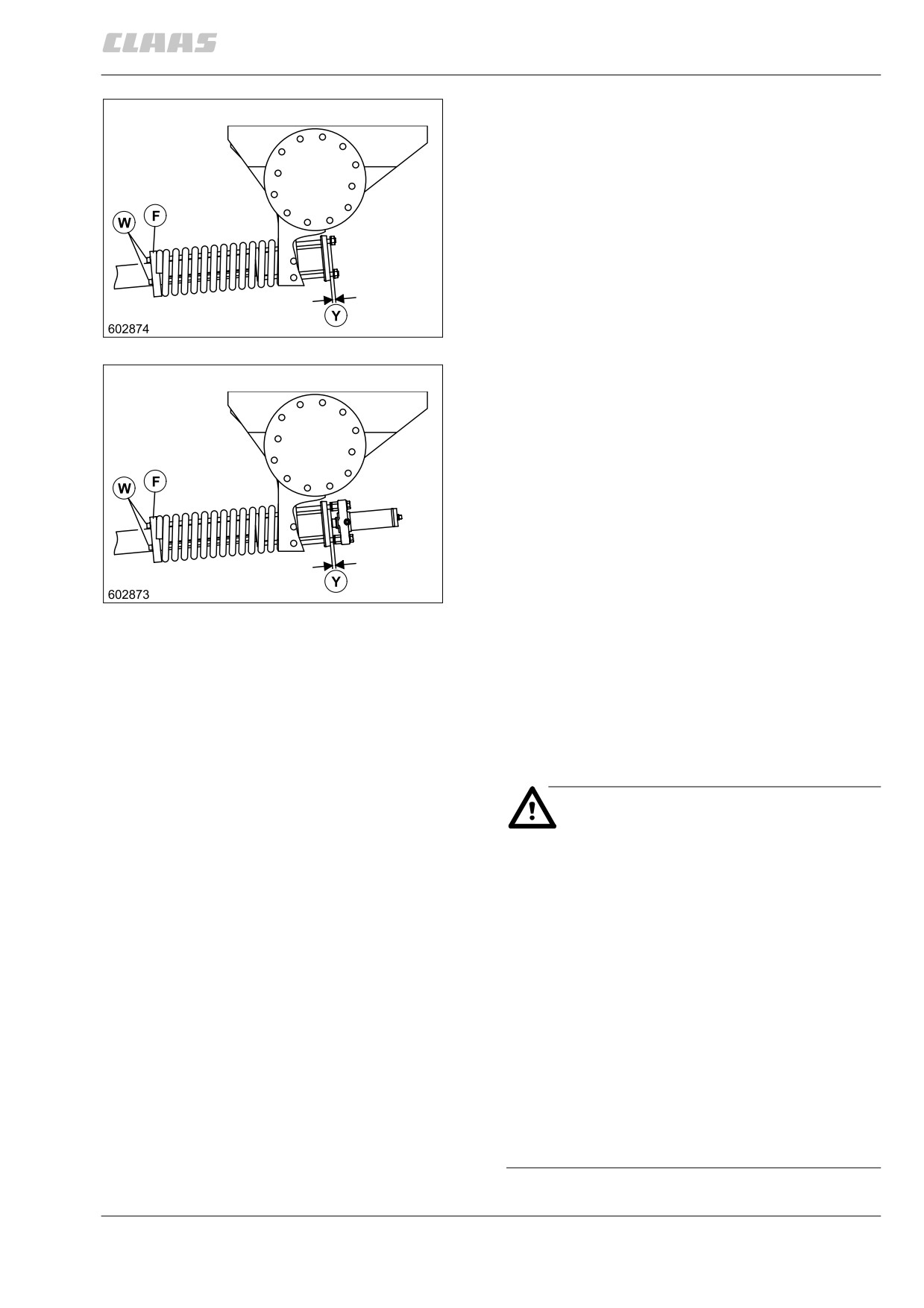

наклонная камера
лексион 560 - 540
подающие цепи
подающие цепи с подающими планками (е),
снабженными ребрами, подают обмолачи-
ваемый материал к молотильным органам.
для ограничения наклонного транспортера
снизу остановить в наклонной камере слева
и справа накладки посредством остановоч-
ного штифта в отверстии (1) при обмолоте
зерна и в отверстии (2) при обмолоте
кукурузы.
E
для перестановки винты (S) следует лишь
1
ослабить. затем винты (S) снова затянуть.

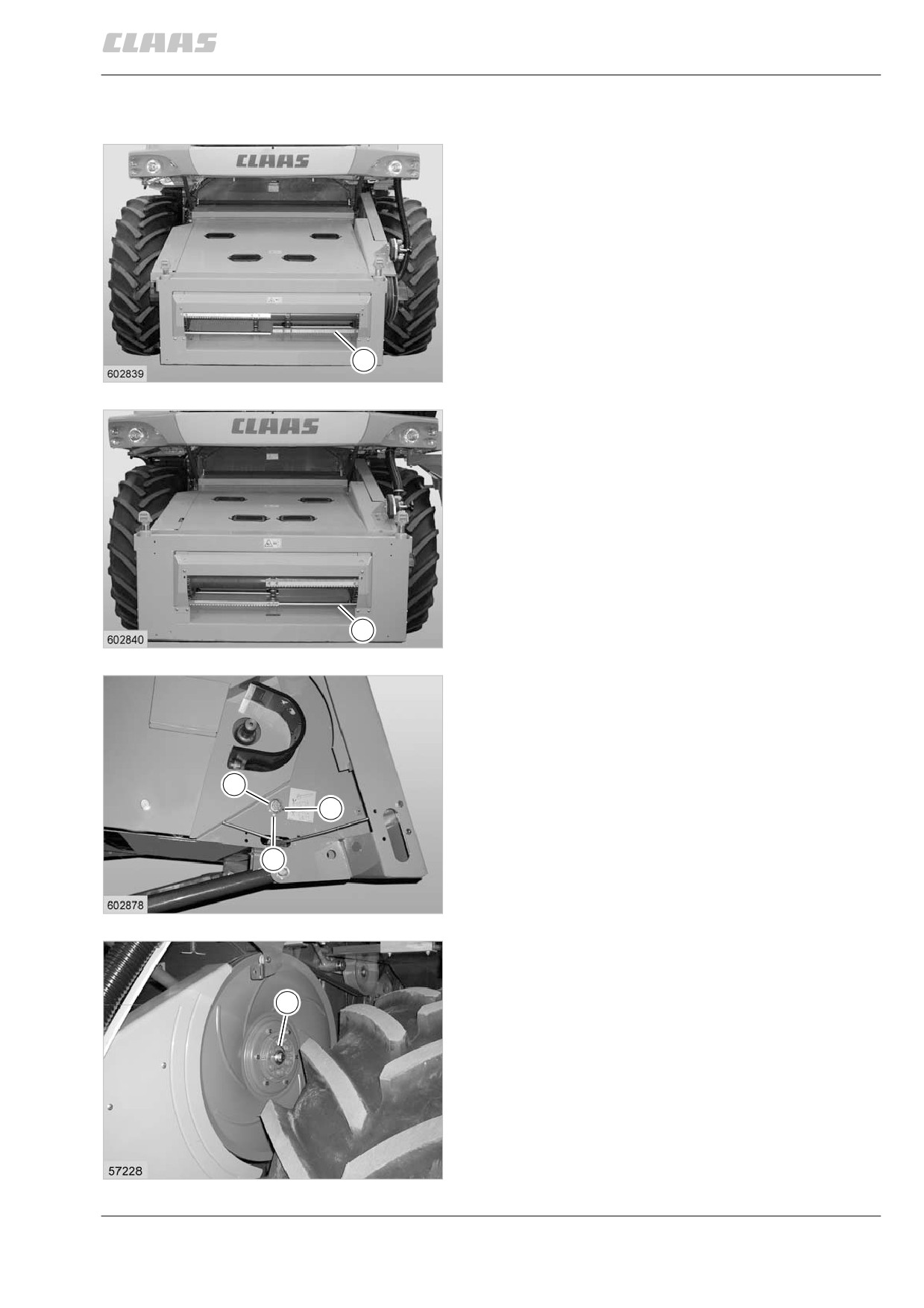

лексион 530 - 510
(рис. 1, 2, 3)
E
2
S
1
2
3
предохранительное остройство:
проскальзывающая муфта (R) защищает
наклонный транспортер от перегрузки.
R
(рис. 4)
проскальзывающую муфту не следует
чрезмерно затягивать, так как она может
заблокироваться и перестать служить
в качестве предохранителя.
момент вращения проворачивающ. муфт
— см. стр. 5.4.1, предохранительные
4
остройства.
9.1.1

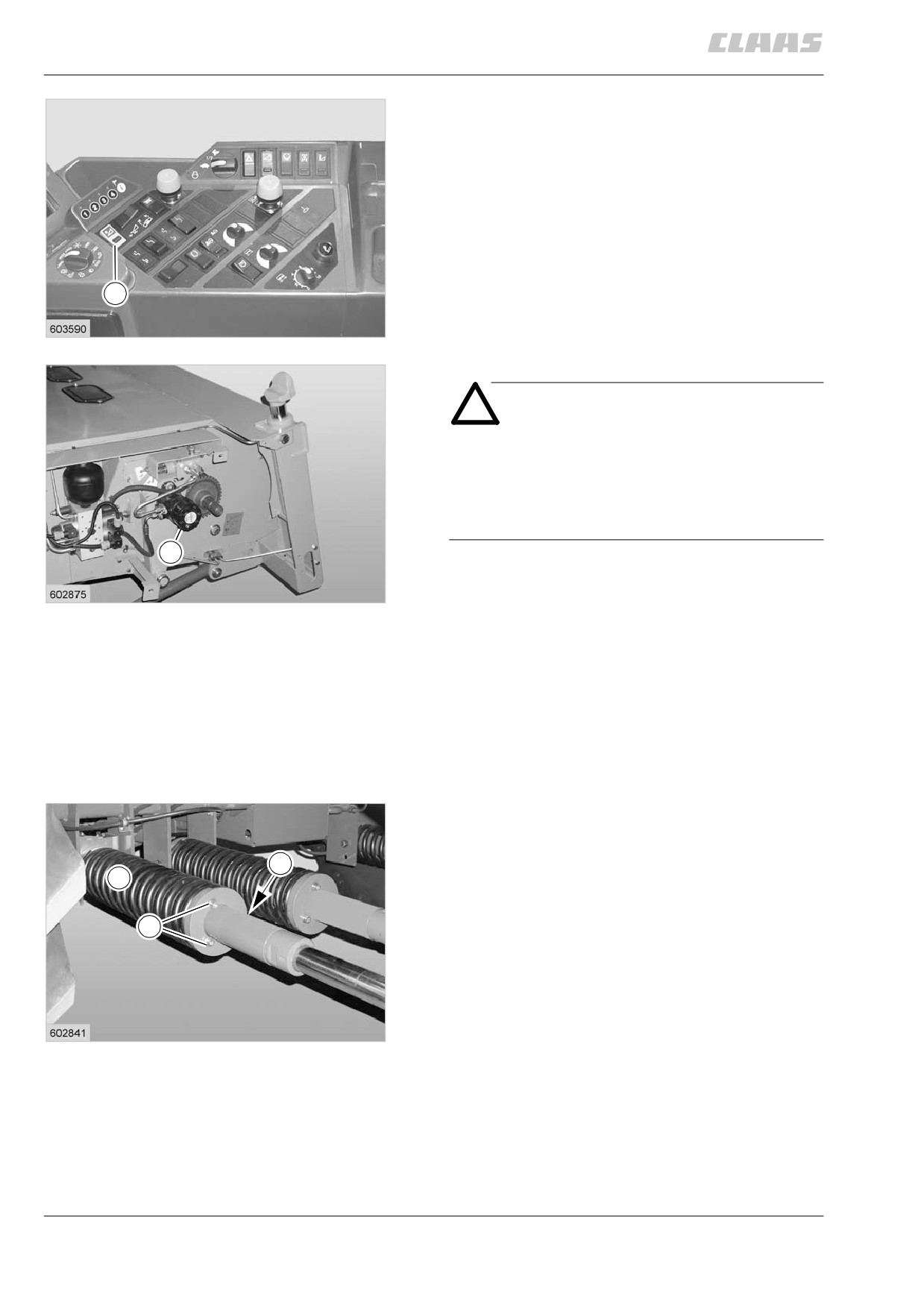

остройство реверсирования приставки
при нажатии клавишного перекидного
выключателя (6) производится вращение
привода приставки и наклонного
транспортера в обратном направлении
посредством гидромотора (M).
при образовании пробки выключить привод
приставки и затем при остановленных
приводах нажимать клавишный перекидной
6
выключатель (6), пока пробка не будет
остранена.
5
реверсирование может быть включено только
при выключенной приставке.
внимание!
перед включением реверсивного
привода вал промежуточной
передачи на наклонном транспортере
должен находиться в остановленном
положении.
M
если на подающем шнеке возникнет обратная
пробка, то ее можно остранить путем
6
опоскания мотовила. таким образом можно
предотвратить образование обратной пробки
на подающем шнеке.
при полностью отведенном мотовиле
его следует несколько приподнять, для
предотвращения попадания зубцов мотовила
на подающий валок.
(рис. 5, 6)
разгрузочные пружины приставки
проверка настройки пружин разгрузки
жатки
W
E
указание: разгрузочные пружины (E)
приставки отрегулированы на заводе.
W
разгрузочные пружины (E) приставки
необходимо отрегулировать при
остановленной жатке.
опостить жатку настолько, чтобы полозья
находились от грунта на расстоянии
7
примерно 100 мм.
(рис. 7)
9.1.2
остановочный размер при механической
блокировке:
расстояние (Y) между пластиной цилиндра
ловильной цапфы и гайками должно состав-
лять 5 — 10 мм.
(рис. 8)
8
остановочный размер при гидравлической
блокировке:
расстояние (Y) между концом пальца
до пластины цилиндра должно составлять
5 — 10 мм.
(рис. 9)
9
в случае необходимости отрегулировать
разгрузочные пружины. для этого
посредством винтов (W) с внутренним
шестигранником соответствующим образом
отрегулировать предварительное натяжение
разгрузочных пружин.
регулировка винтов (W):
опасность!
пружинная тарелка (F) и винты (W)
не должны перекоситься. это может
привести к поломке винтов (W).
косое положение пружинной тарелки
в зоне окружности центров отверстий
должно составлять макс. 1 мм.
резьбу винтов (W) смазать.
у колесных машин:
винты (W) по порядку вворачивать
или выворачивать каждый макс.
с 3 оборотами (5 мм).
у машин Terra-Trac:
винты (W) по порядку вворачивать
или выворачивать каждый макс.
с 2 оборотами (3,5 мм).
9.1.3
содержание .. 18 19 20 21 ..
