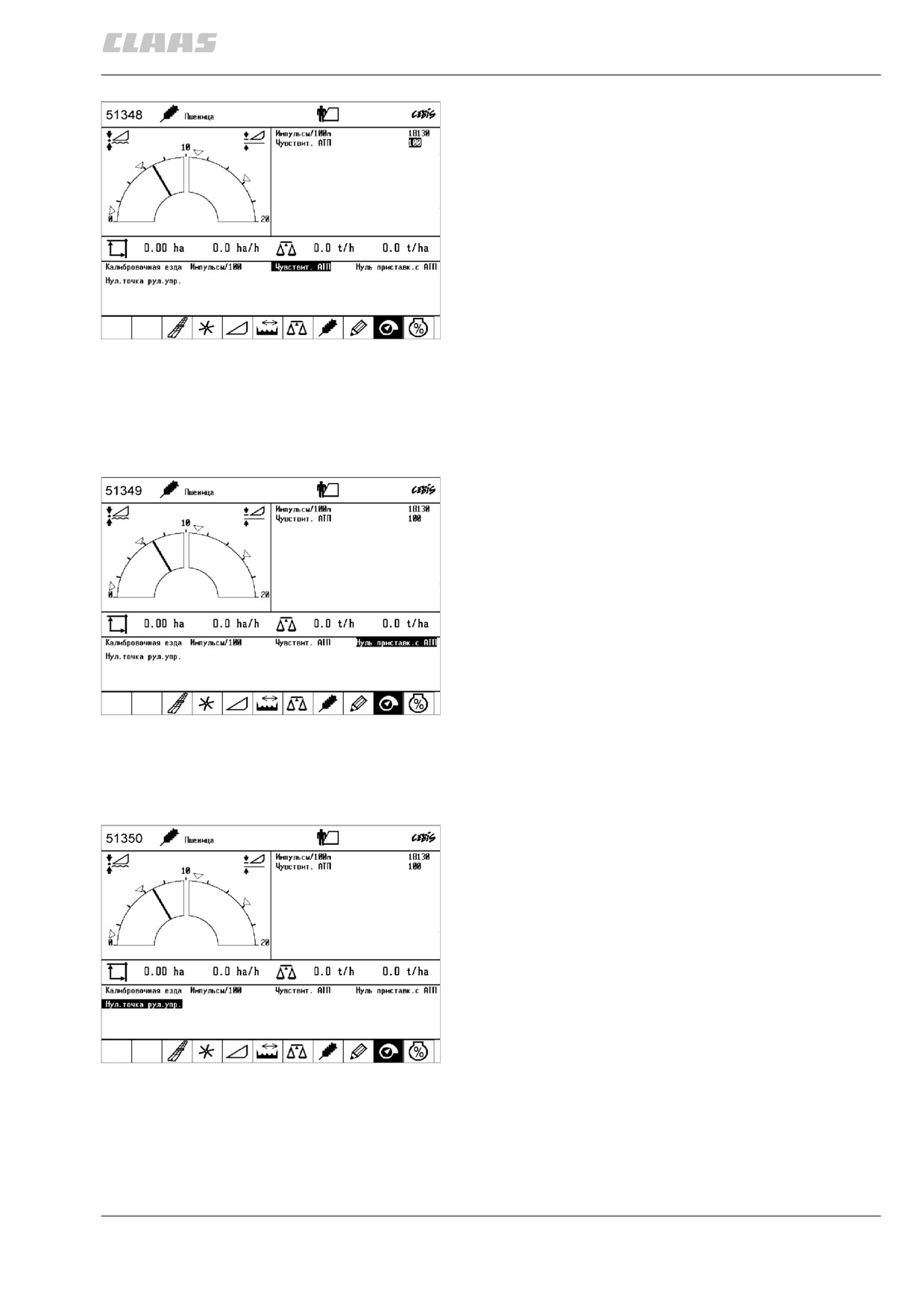

чувствительность автопилота
активировать при помощи клавиши »ок« (с1)
остановить порог срабатывания автопилота при
помощи клавиш +/— (с6 и с7) и подтвердить. до
этого необходимо изучить нулевые точки
лазерного сенсора и рулевого управления! здесь
имеет место воздействие на порог срабатывания
автопилота.
>>диапазон настройки: 50% — 150% / рекомендация 100 %<<
при 50% незначительная чувствительность
(меньше движений рулевого управления), при 150
120
% высокая чувствительность (сильные движения
рулевого управления).
(рис. 1, 119, 120)
нулевая точка приставки с автопилотом
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиши »ок« (с1)
определяется нулевая точка приставки с
автопилотом.
жатка с автопилотом должна быть поднята
(лазерный сенсор направлен в воздух). на
початкоотделителе копирные дуги должны
находится в состоянии покоя. молотильный
аппарат и приставка должны быть включены, а
машина должна работать на оборотах холостой
121
нагрузки.
(рис. 119, 121)
нулевая точка рулевого управления
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиши »ок« (с1)
определяется нулевая точка датчика угла поворота
колес.
для правильного измерения нулевой точки задние
колеса должны быть остановлены точно в
положении для движения по прямой, молотильный
аппарат и приставка должны быть включены, а
машина должна работать на оборотах холостой
нагрузки.
122
проехать на машине определенный участок
пути, чтобы убедиться в том, что она
действительно движется по прямой.
(рис. 119, 122)
8.2.71
123
8.2.72

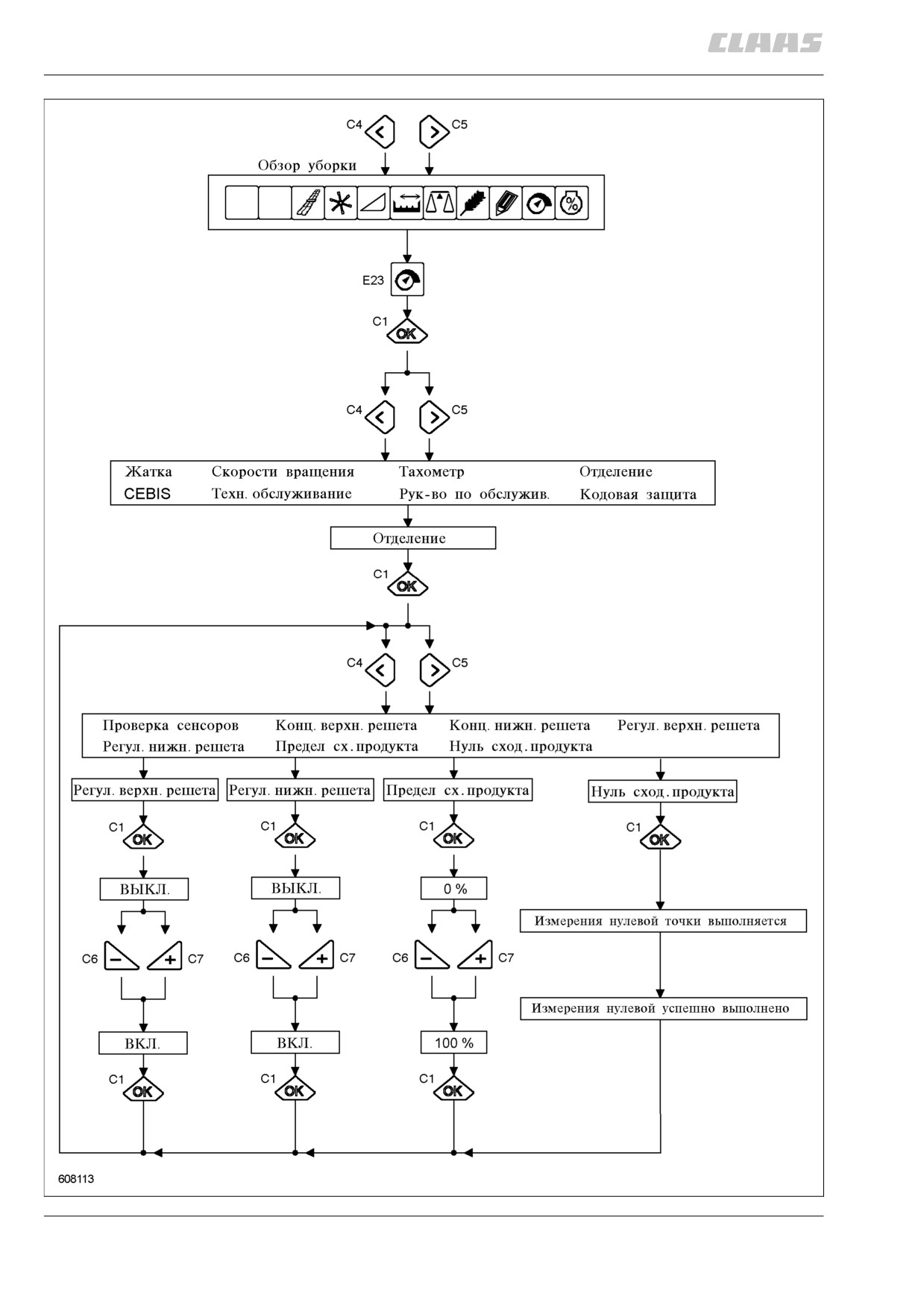

отделение
активировать при помощи клавиши »ок« (с1)
здесь имеется возможность проверки сенсоров
индикатора потерь, здесь производятся
предварительные остановки для раскрытия решет,
здесь можно выключать или включать
автоматическое регулирование решет в
зависимости от оснащения машины и здесь можно
настроить контроль сходового продукта.
пункты субменю:
проверка сенсоров / конц. верхн. решета /
конц. нижн. решета / регул. верхн. решета /
124
регул. нижн. решета / предел сх. продукта /
нулв сход. продукта
(рис. 123, 124)

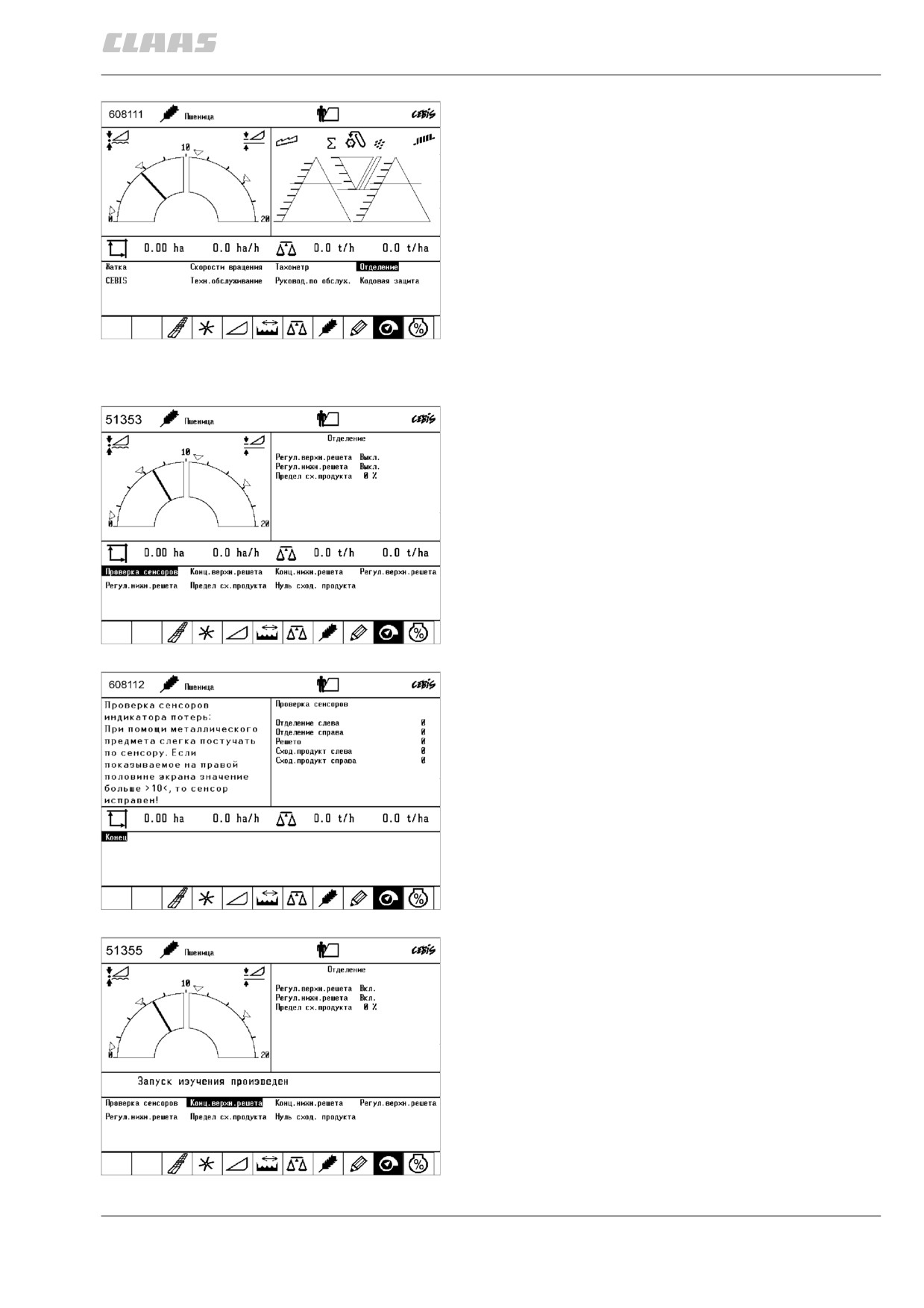

проверка сенсоров
здесь можно проверить сенсоры отделения слева,
отделения справа и сенсор решета на индикаторе
потерь следующим образом:
активировать при помощи клавиши »ок« (с1)
посредством металлического предмета слегка
постучать по сенсору. если показанное на экране
значение больше »10«, то сенсор в порядке!
(рис. 123, 125, 126)
125
126

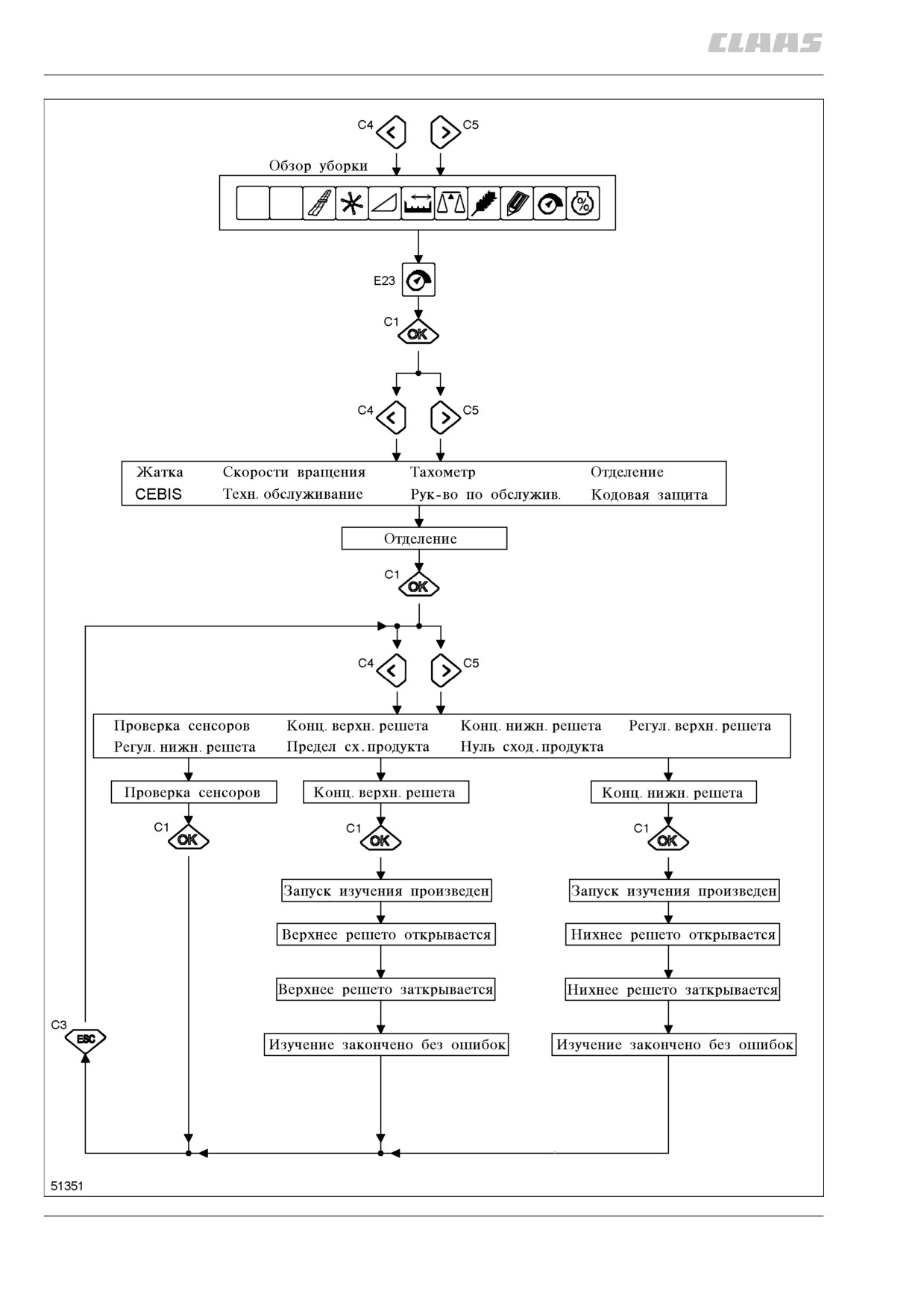

концевые упоры верхнего и нижнего решет
здесь произвести изучение концевых упоров
верхнего и нижнего решет следующим образом
(молотилка должна быть включена):
активировать при помощи клавиши »ок« (с1)
вы получаете информацию об автоматически
выполняемых операциях, производится
подтверждение оспешного изучения концевых
упоров. затем выйти из пункта меню при помощи
клавиши ESC (C3).
127
(рис. 1, 123, 127)
8.2.73
128
8.2.74
регулировка верхнего решета
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиш +/— (с6 или с7)
производится отключение или включение
регулировки верхнего или нижнего решет, чтобы
при отсутствующей или снятой автоматической
регулировке решета регулировка и контроль не
производились.
(рис. 1, 128, 129)
129

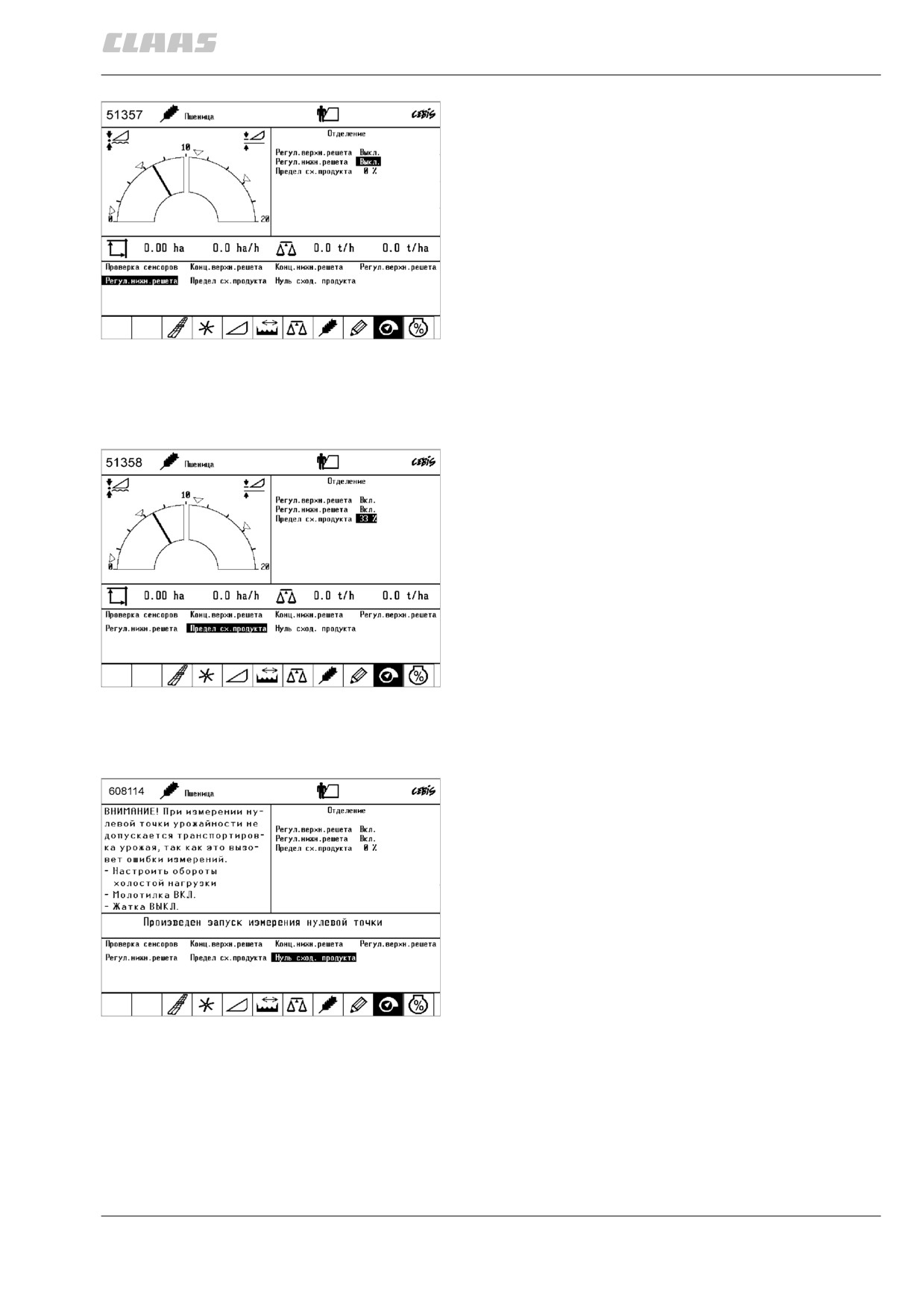

предел сходового продукта
активировать при помощи клавиши »ок« (с1)
при помощи клавиш +/— (с6 и с7) здесь можно
настроить графическую индикацию сходового
продукта (зона экрана е5) на желаемый уровень
между 0 и 100 %. выше этой границы индикатор
мигает.
(рис. 1, 128, 130)
130
нулевая точка сходового продукта
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиши »ок« (с1) включается
замер нулевой точки прибора измерения
сходового продукта (световой затвор в элеваторе
сходового продукта). для правильного измерения
нулевой точки молотильный аппарат должен быть
включен, а машина должна работать на оборотах
холостой нагрузки. не допоскается
транспортировка убранного материала. цепь
элеватора сходового продукта должна быть
131
правильно натянута.
(рис. 128, 131)
8.2.75
132
8.2.76

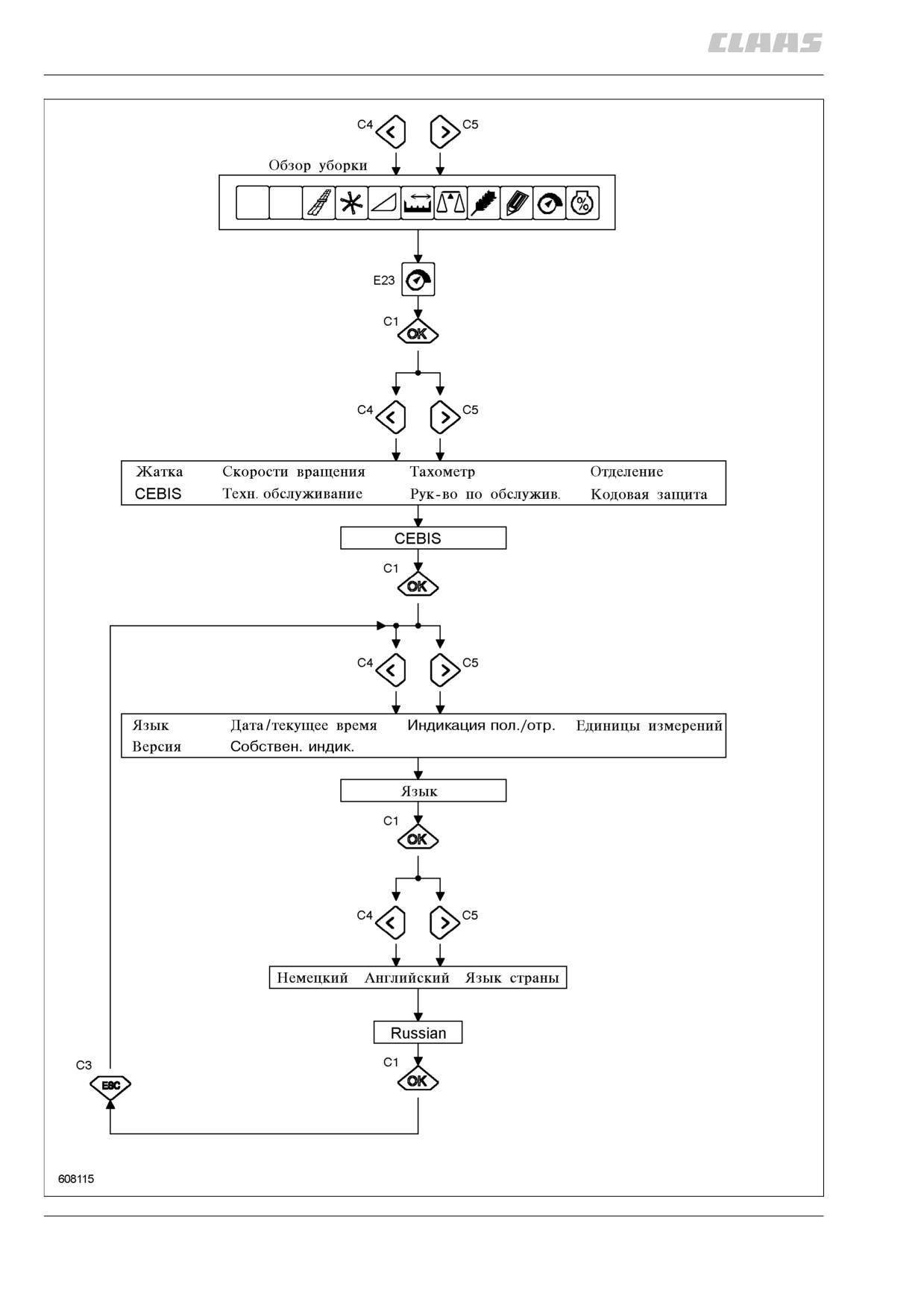

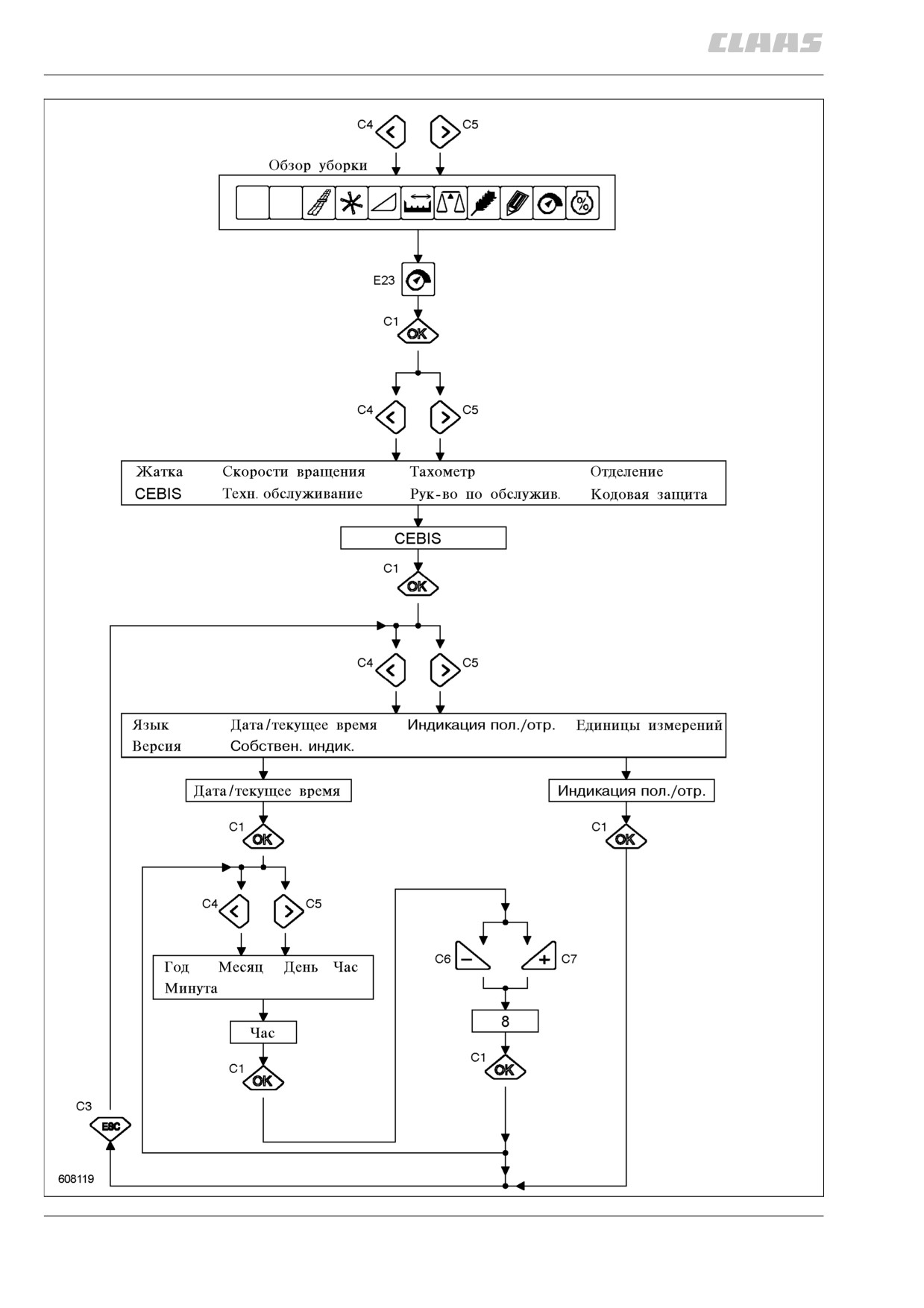

CEBIS
в этом пункте меню можно выбрать язык, изменить
дату и текущее время, остановить цвет заднего
фона на экране по выбору светлый или темный, а
также выбрать единицы измерения. здесь, кроме
того, приводится информация об остановленной на
вашей машине версии системы CEBIS.
пункты субменю:
ßзык / дата/текущее время / индикация пол./отр. /
единицы измерений / версия / собствен. индик.
133
(рис. 132, 133)

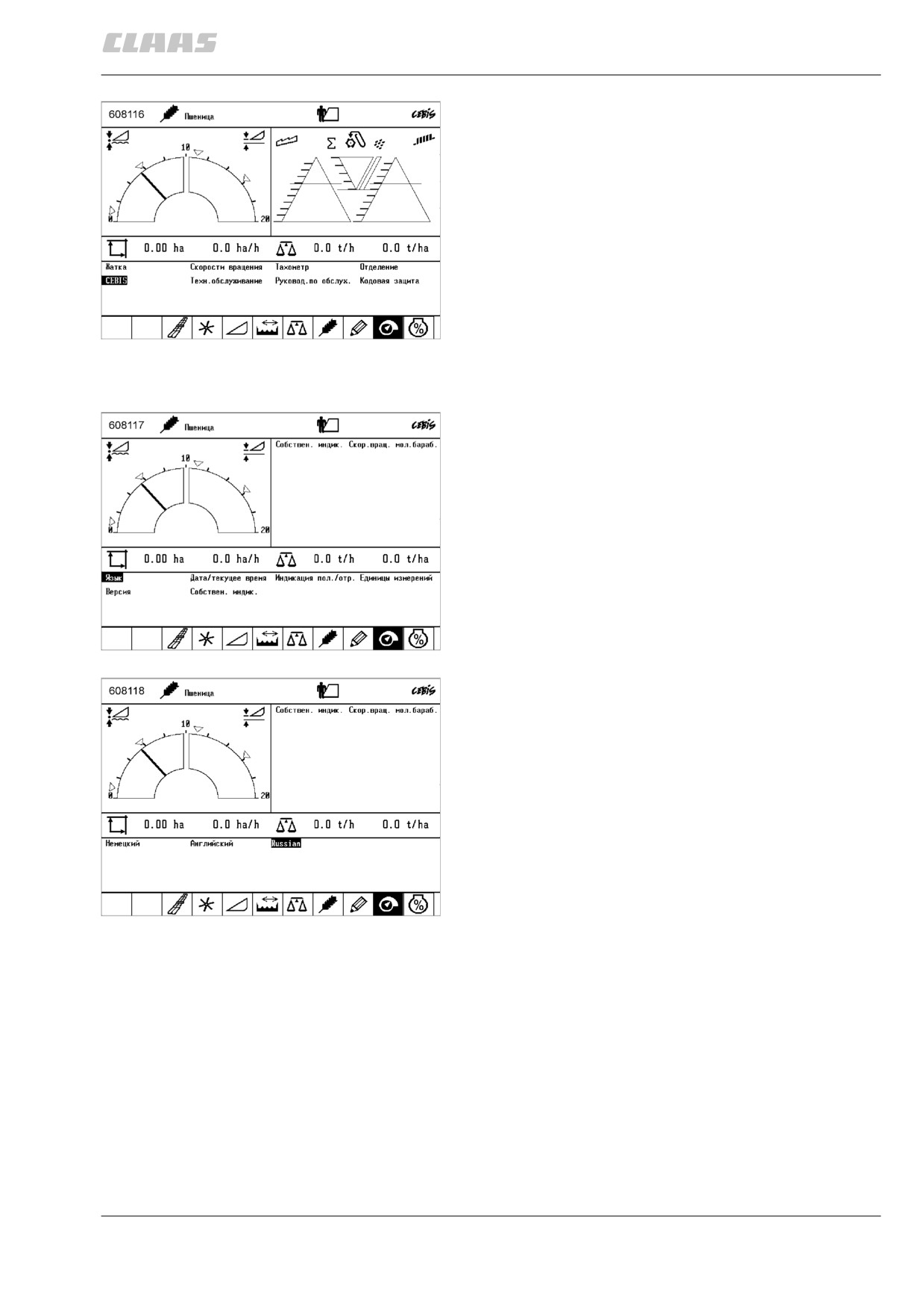

ßзык
активировать при помощи клавиши »ок« (с1)
в этом пункте меню можно выбрать желаемый
язык при помощи курсорных клавиш (с4 или с5) и
подтвердить при помощи клавиши »ок« (с1).
возможен выбор между немецким языком,
английским языком и соответствующим языком
страны.
пункты субменю:
немецкий язык / английский язык / ßзык страны
134
(рис. 1, 132, 134, 135)
135
8.2.77
136
8.2.78

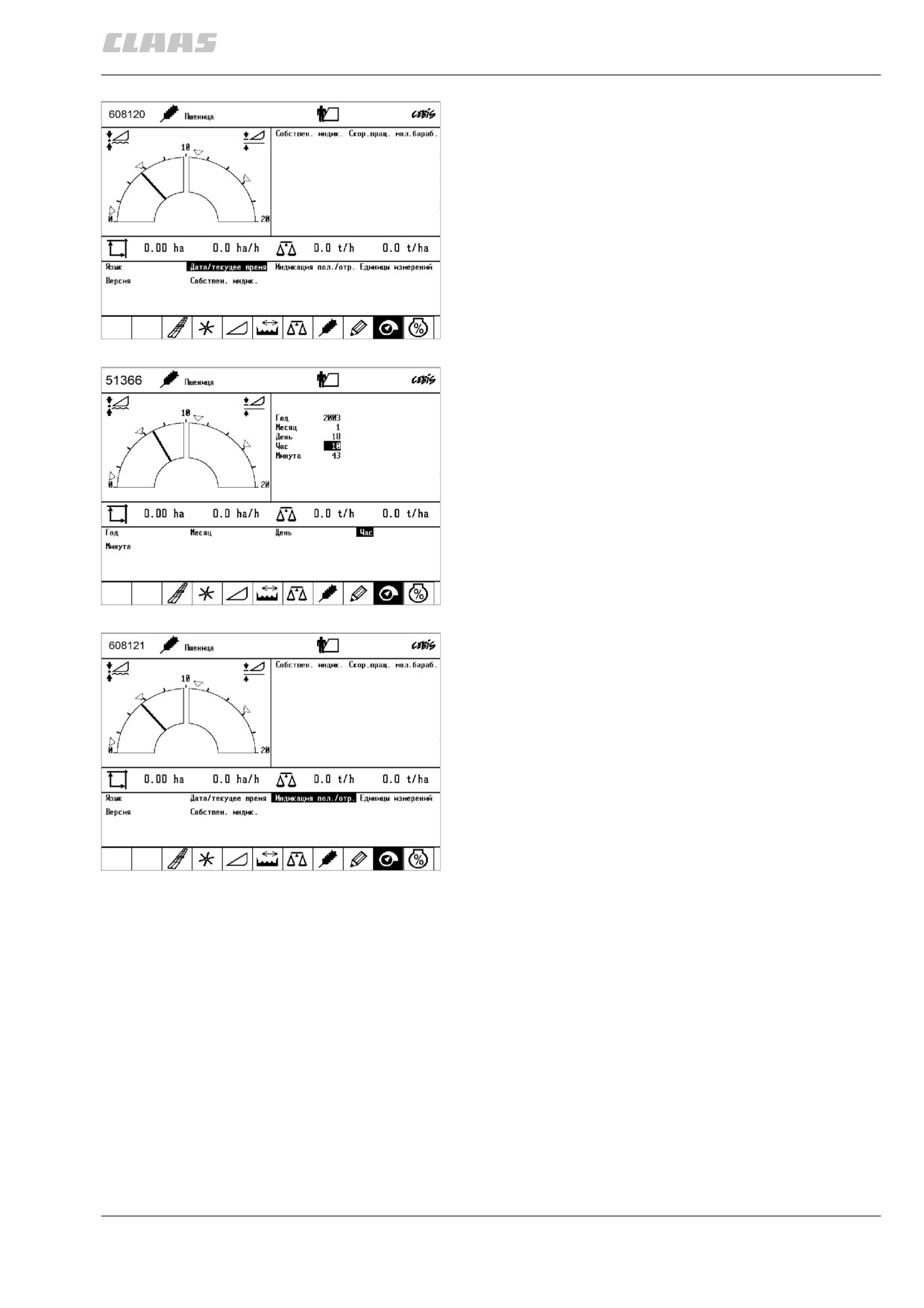

дата/текущее время
активировать при помощи клавиши »ок« (с1)
в этом пункте меню можно при помощи курсорных
клавиш вызвать требующие изменения показания и
в отдельности остановить при помощи клавиш +/-
(с6 или с7) год, месяц, день, часы и минуты. в
заключение подтвердить!
пункты субменю:
год
месяц день
час
минута
(рис. 1, 136, 137, 138)
137
138
индикация пол./отр.
активировать при помощи клавиши »ок« (с1)
здесь можно путем нажатия клавиши »ок« (с1) по
выбору остановить белый или черный фон экрана.
(рис. 136, 139)
139
8.2.79
140
8.2.80

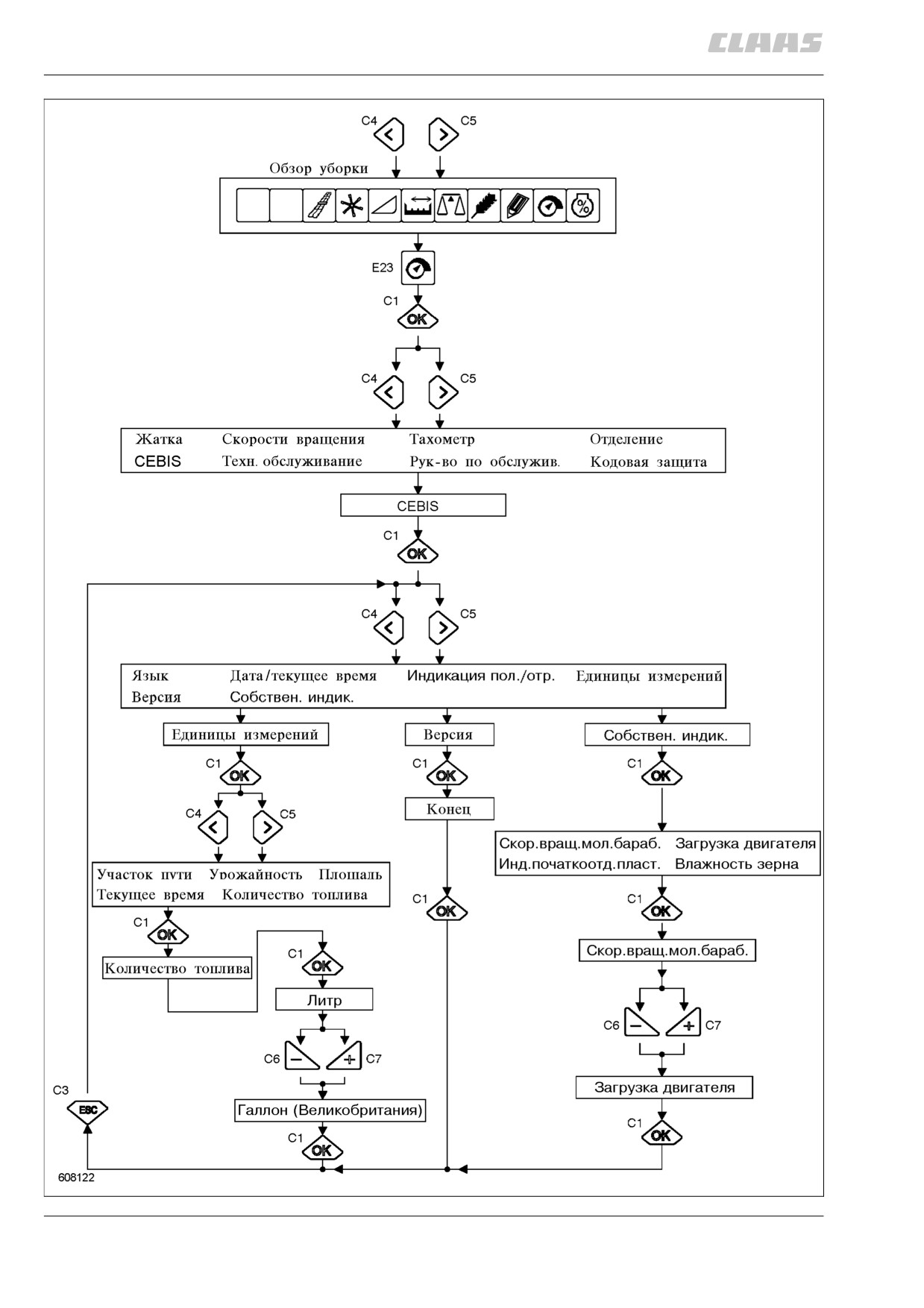

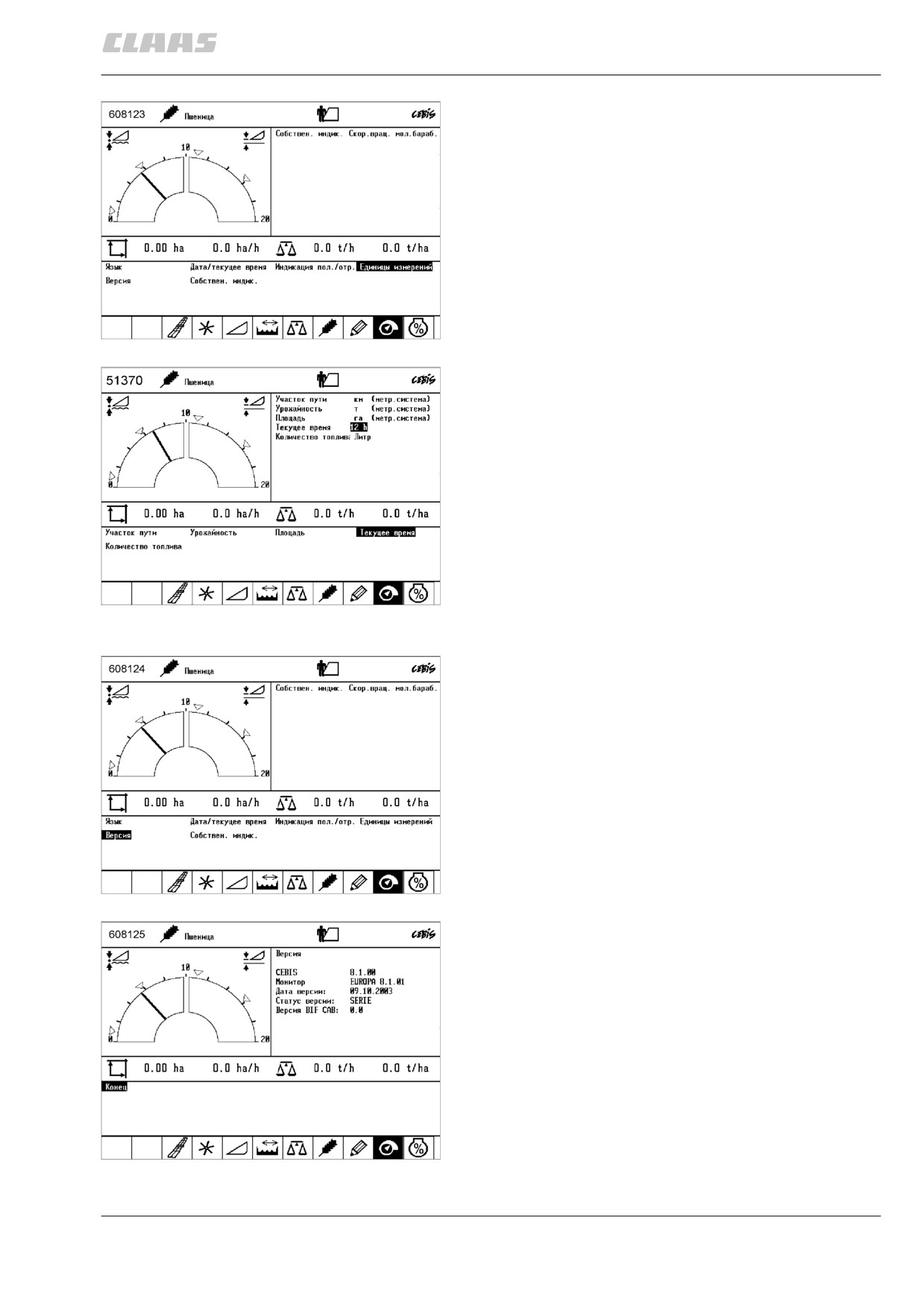

единицы измерений
активировать при помощи клавиши »ок« (с1)
в этом пункте меню могут быть выбраны
метрическая, английская или американская
система единиц измерений для данных,
относящихся к площади и урожайности.
для этого выбрать соответствующий пункт меню
при помощи курсорных клавиш (с4 или с5) и
выделить путем нажатия клавиши »ок« (с1) и
настроить желаемую единицу измерения при
помощи клавиш +/- (с6 или с7). затем покинуть
пункт меню при помощи клавиши »ок« (с1) или
141
клавиши »ESC« (с3).
пункты субменю:
путь намолот площадь
индикация времени
топливо
(рис. 1, 140, 141)
индикация времени:
активировать при помощи клавиши »ок« (с1)
при помощи клавши +/- (с6 и с7) выбрать режим
индикации времени (24 часа или 12 часов до
полудня и после полудня) и подтвердить.
142
(рис. 1, 140, 142)
версия
активировать при помощи клавиши »ок« (с1)
под этим пунктом меню вы найдете информацию
об остановленной на вашей машине версии
системы CEBIS.
(рис. 140, 143, 144)
143
144
8.2.81
145
8.2.82

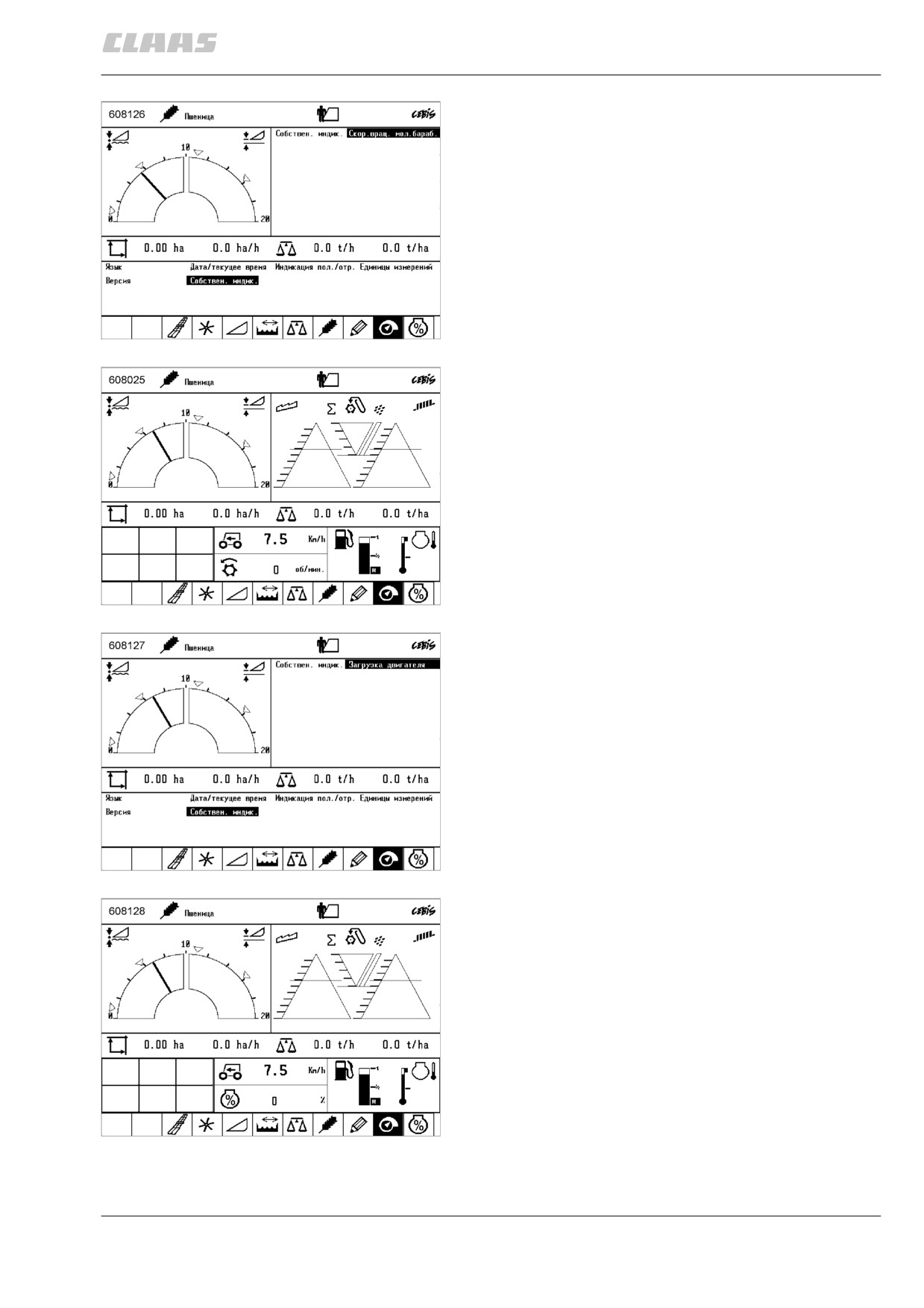

собствен. индик.
активировать при помощи клавиши »ок« (с1)
здесь можно свободно конфигурировать
индикацию, появляþщуюся в изображении уборки
под индикатором скорости.
на выбор предлагаются: скорость вращения
молотильного барабана, степень загрузки
двигателя, указатель початкоотделяþщих пластин
и влажность зерновых.
выбрать индикацию посредством клавиш +/— (с6
или с7) и подтвердить.
146
(рис. 1, 145-149)
147
148
149
8.2.83
150
8.2.84

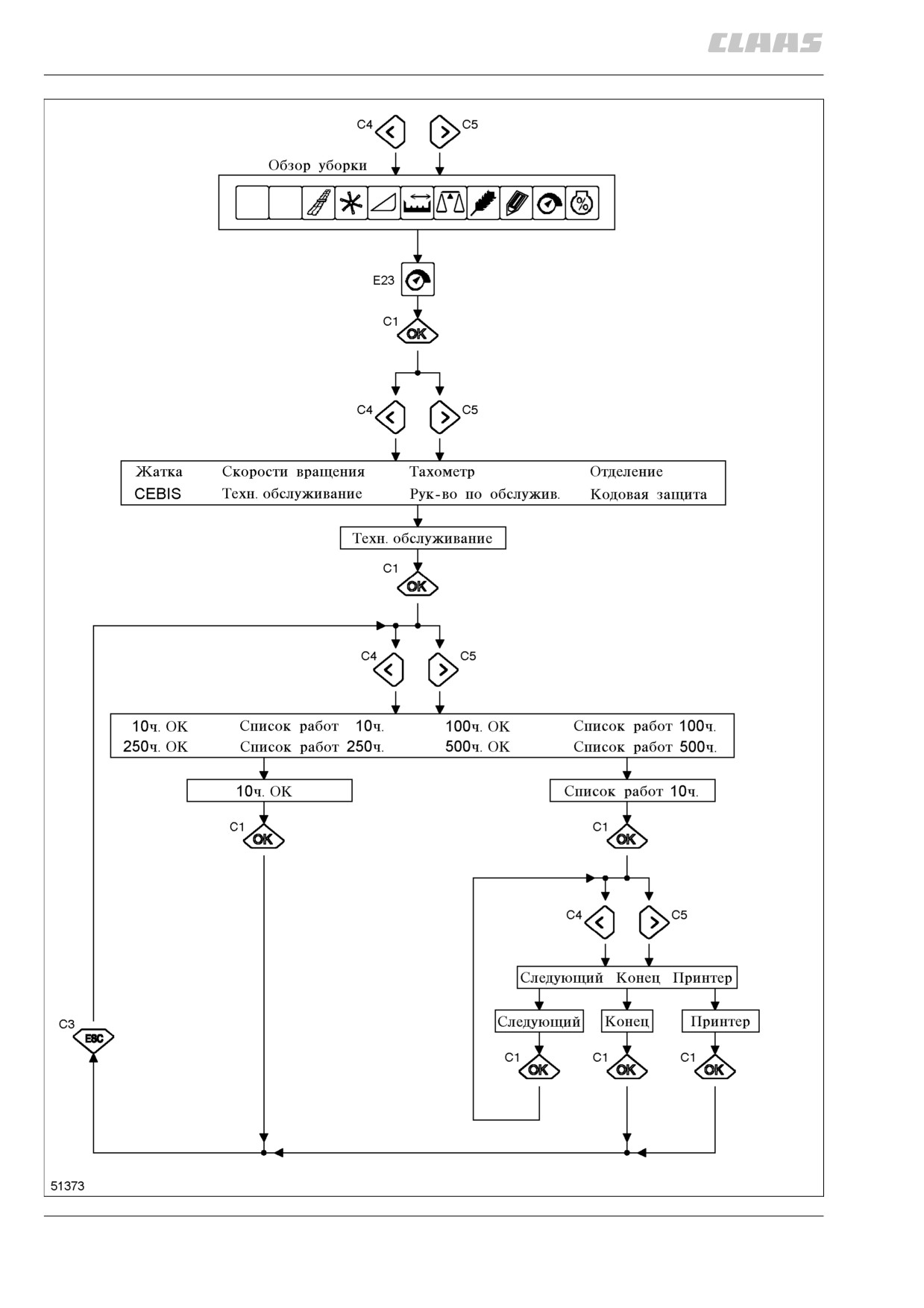

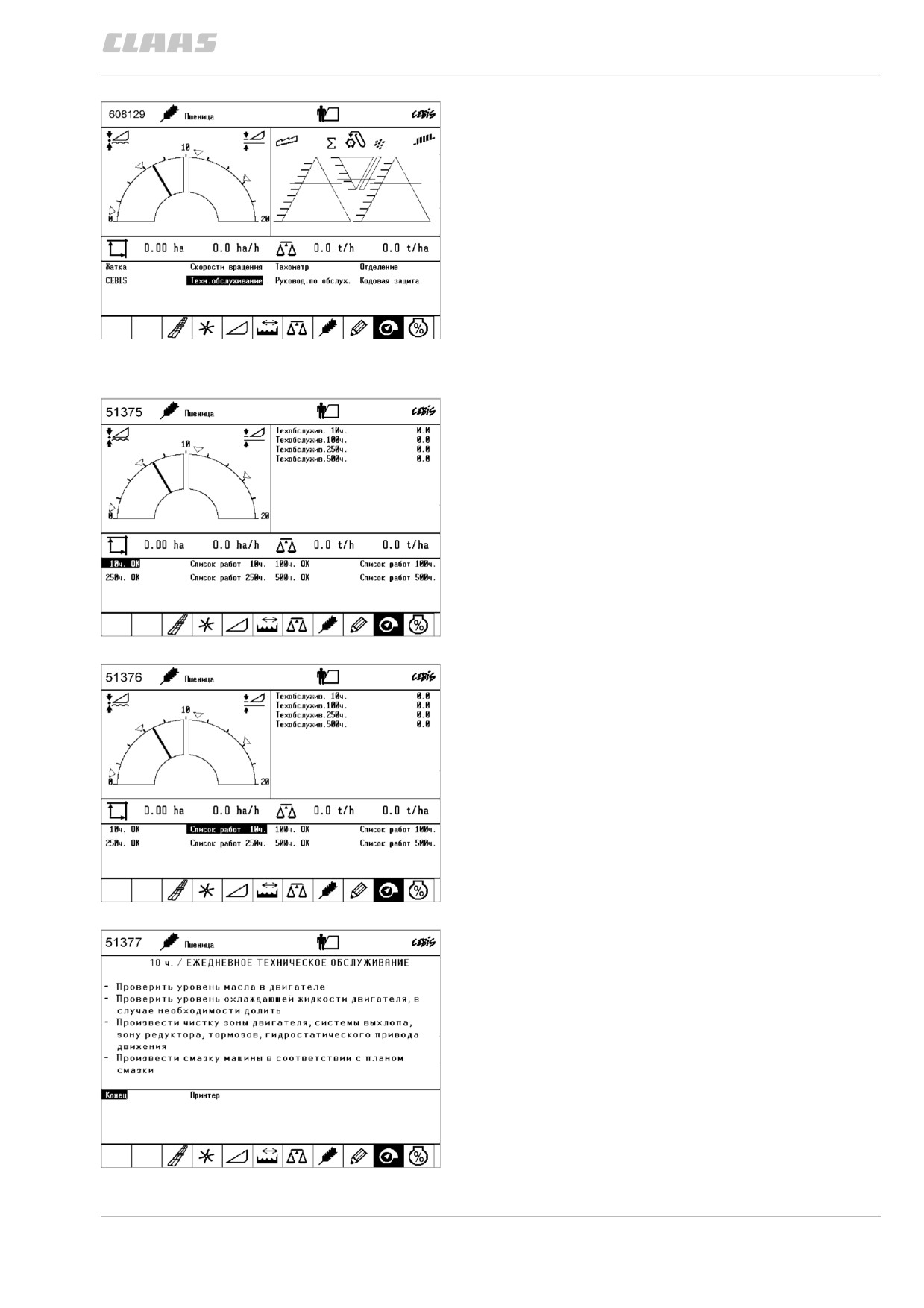

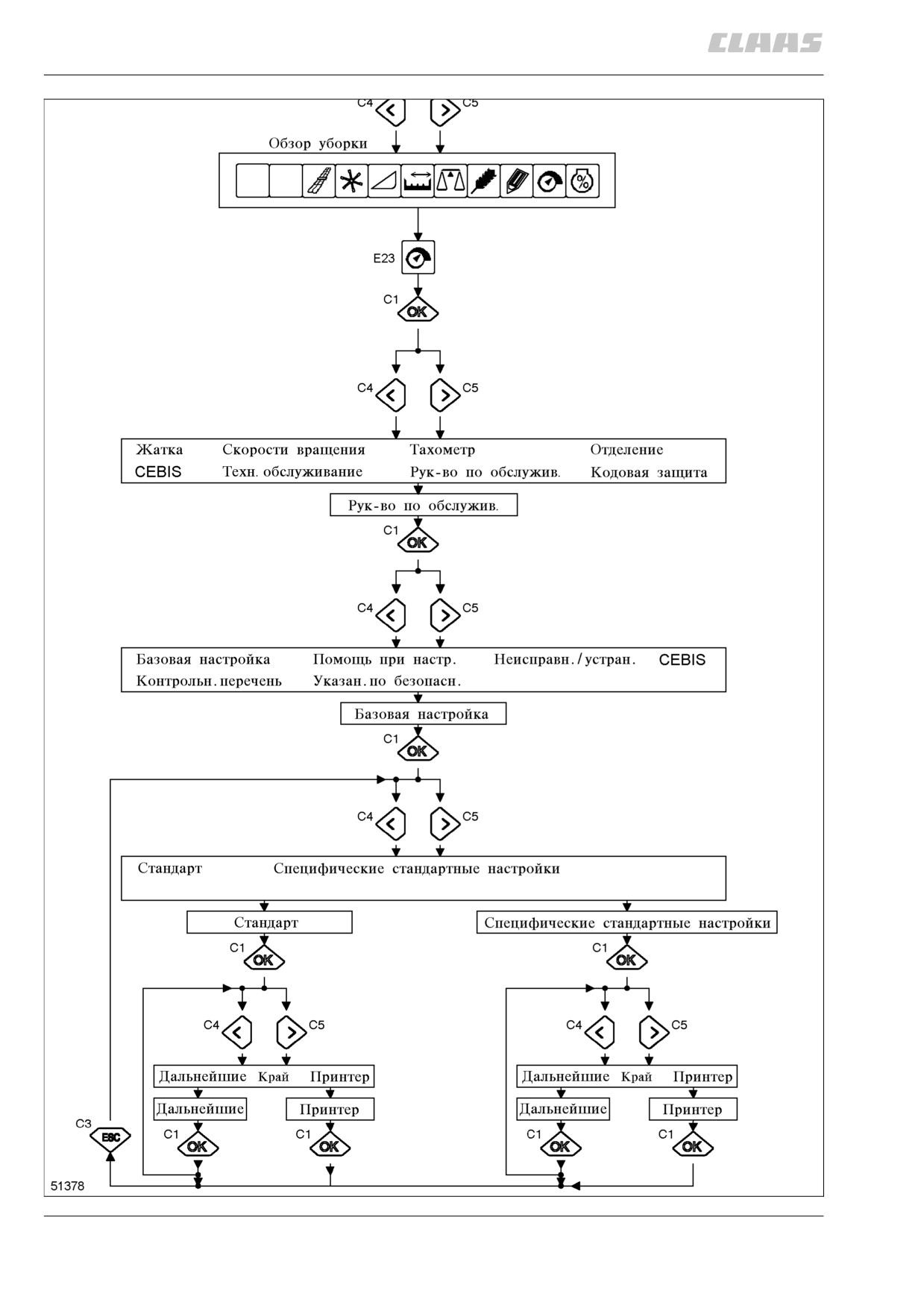

техническое обслуживание
активировать при помощи клавиши »ок« (с1)
система CEBIS автоматически показывает истекшие
интервалы техобслуживания посредством световой
и звуковой сигнализации. здесь можно вызвать
перечни работ по техобслуживанию, требующих
выполнения, здесь необходимо также подтвердить
выполнение техобслуживания! дополнительно
показываются уже прошедшие рабочие часы для
различных интервалов.
пункты субменю:
151
10ч OK перечень работ 10ч
100ч OK перечень работ 100ч
250ч OK перечень работ 250ч
500ч OK перечень работ 500ч
(рис. 150, 151)
хх часов ок
активировать при помощи клавиши »ок« (с1)
после проведения технического обслуживания
выбрать при помощи курсорных клавиш (с4 или
с5) соответствующий интервал технического
обслуживания (10, 100, 250 или 500 часов ок) и
подтвердить путем нажатия клавиши »ок« (с1).
индикация уже прошедших рабочих часов этого
интервала технического обслуживания при этом
останавливается на »ок«.
(рис. 1, 150, 152)
152
перечень работ хх часов
активировать при помощи клавиши »ок« (с1)
в этом пункте меню при появлении сообщения об
истечении интервала технического обслуживания
можно при помощи клавиши »ок« (с1) вызвать,
пролистать и распечатать перечень работ по
техническому обслуживанию, требующих
выполнения.
(рис. 150, 153, 154)
153
154
8.2.85
155
8.2.86
