Комбайн зерноуборочный CLAAS LEXION 560/550, 540/540C, 530/520/510. Руководство - часть 18

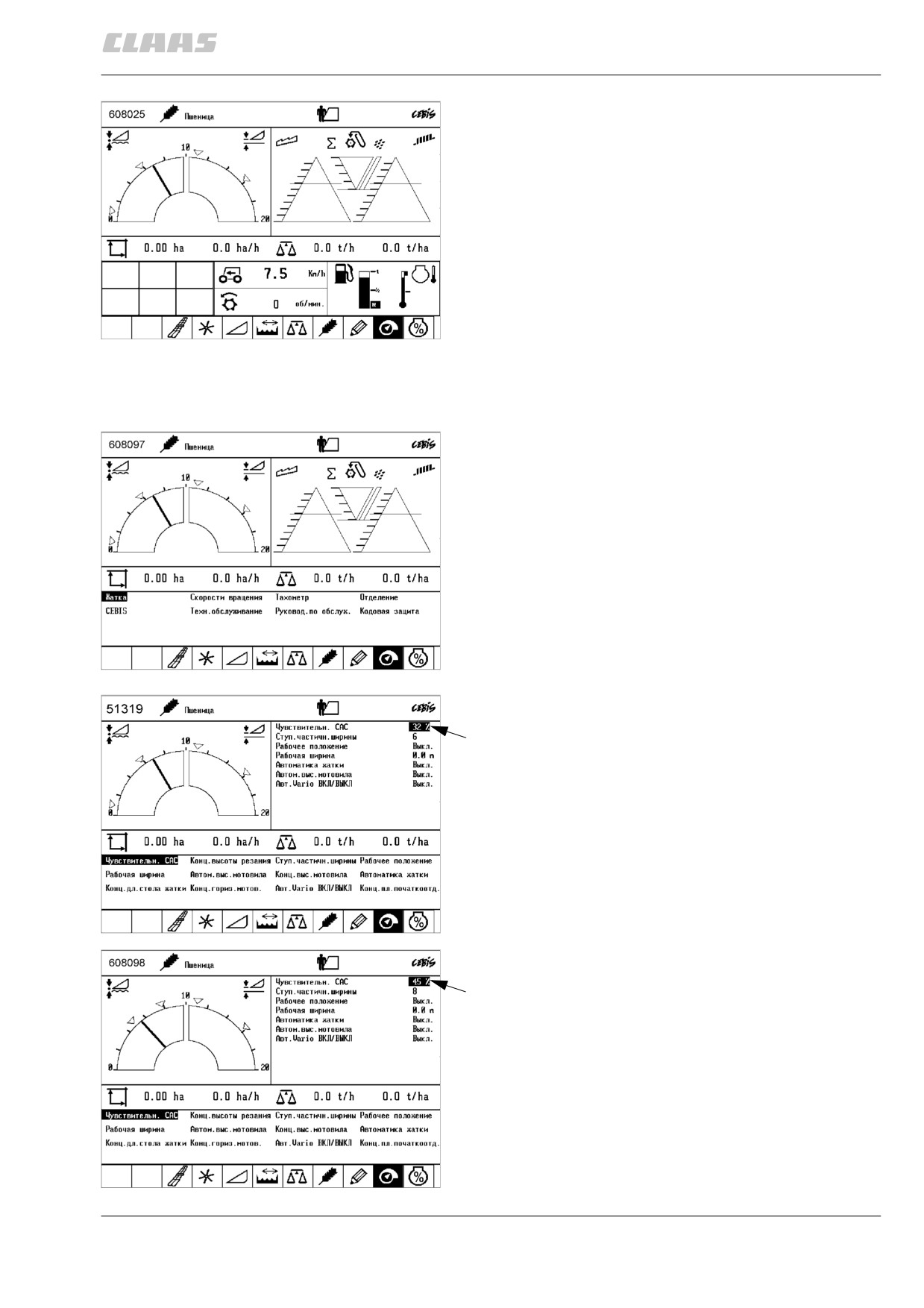

настройка
выбрать из обзора уборки при помощи курсорных
клавиш (с4 или с5) пункт меню »настройка« (е23)
и вызвать при помощи клавиши »ок« (с1).
здесь можно выполнить настройки для жатки,
скоростей вращения, тахометра и системы CEBIS,
проверить контроль отделения, задать
предварительные настройки для органов обмолота
и чистки, просмотреть статос интервалов
техобслуживания, соответствующие работы и руко-
водство по обслуживанию, а также ввести
защитный код.
87
пункты субменю:
жатка / скорости вращения / тахометр /
отделение / CEBIS / техническое обслуживание /
руководство по обслуживанию / кодовая защита
(рис. 1, 2, 86, 87)

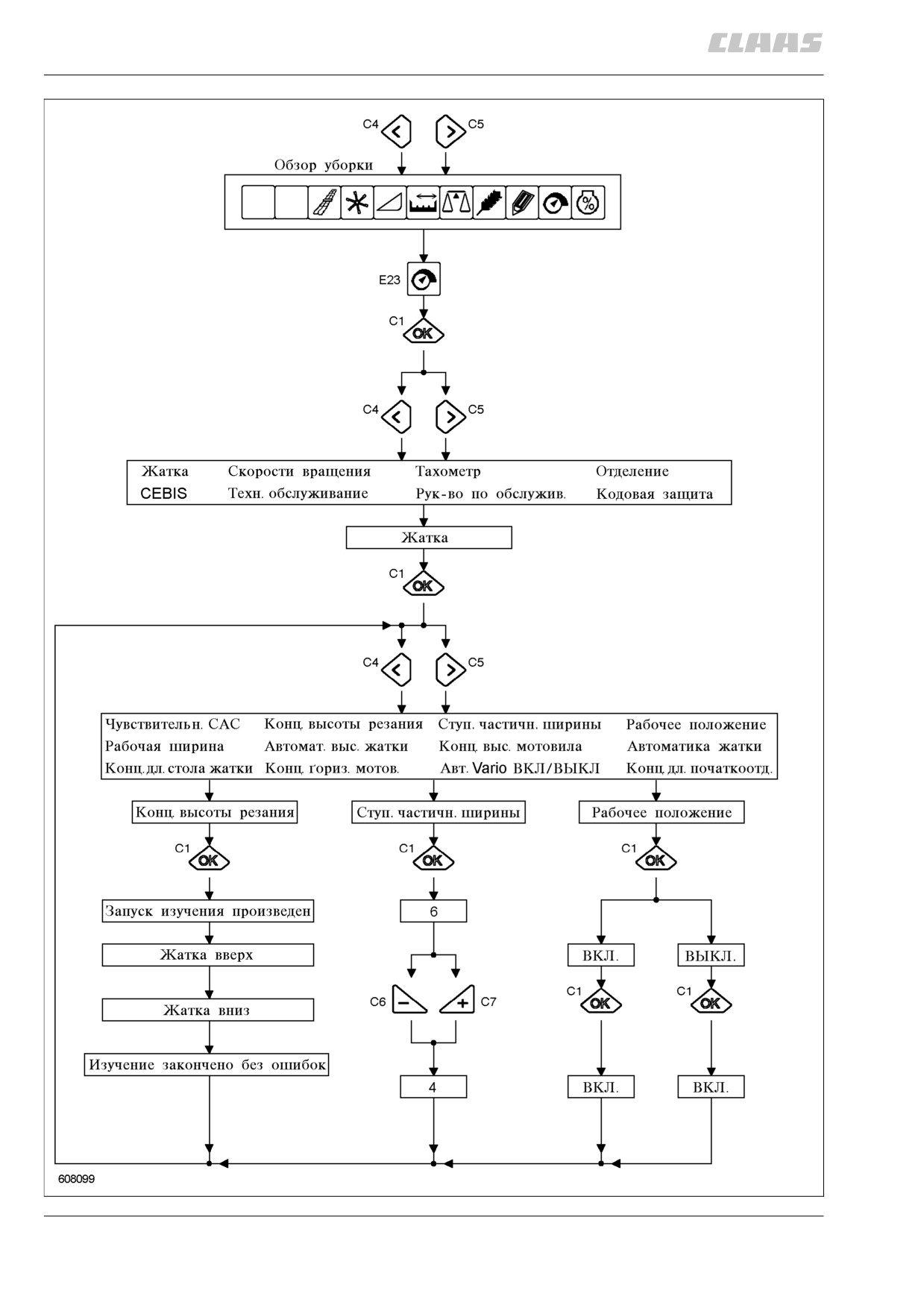

жатка
здесь производятся важные настройки для учета
площади, а также для автоматики жатки.
пункты субменю:
чувствительность CAC / конц. высоты резания /
ступени частичной ширины / рабочее положение /
рабочая ширина / автоматика высоты мотовила /
конц. высоты мотовила / автоматика жатки / конц.
длины стола жатки / конц. горизонт. перемещения
мотовила / вариоавтом. вкл./выкл / конц.
пластин початкоотделителя
(рис. 86, 88)
88
чувствительность системы CAC
остановить чувствительность автоконтурной
системы при помощи клавиш +/— (с6 и с7) и
LEXION
подтвердить. до этого должны быть изучены
концевые упоры жатки! здесь имеет место
воздействие на скорость реагирования жатки с
системой сас.
диапазоны настройки:
жатка для зерновых от 0 % до
48 % / рекомендация 32 %
то же, LEXION Montana от 0 % до
48 % / рекомендация 45 %
соевая жатка
от 49 % до 60 % / рекомендация 55 %
початкоотделитель от 61 % до 100 % / рекомендация 80 %
89
при 0 % сигналы копирных скоб не учитываются,
при 100 % макс. влияние копирных скоб на
автоматическое регулирование высоты резки.
при помощи клавиши подтверждения (с1) вызвать
LEXION
пункт меню »чувствительность«, посредством
Montana
помощи клавиш +/- (с6 или с7) настроить
скорость реагирования и подтвердить при помощи
клавиши »ок« (с1).
остановленная чувствительность показывается на
индикаторном поле »2« на левой шкале
ориентировочных значений в виде деления шкалы,
и на индикаторном поле »3« в виде значения.
(рис. 1, 86, 89, 90)
90
8.2.55
91
8.2.56

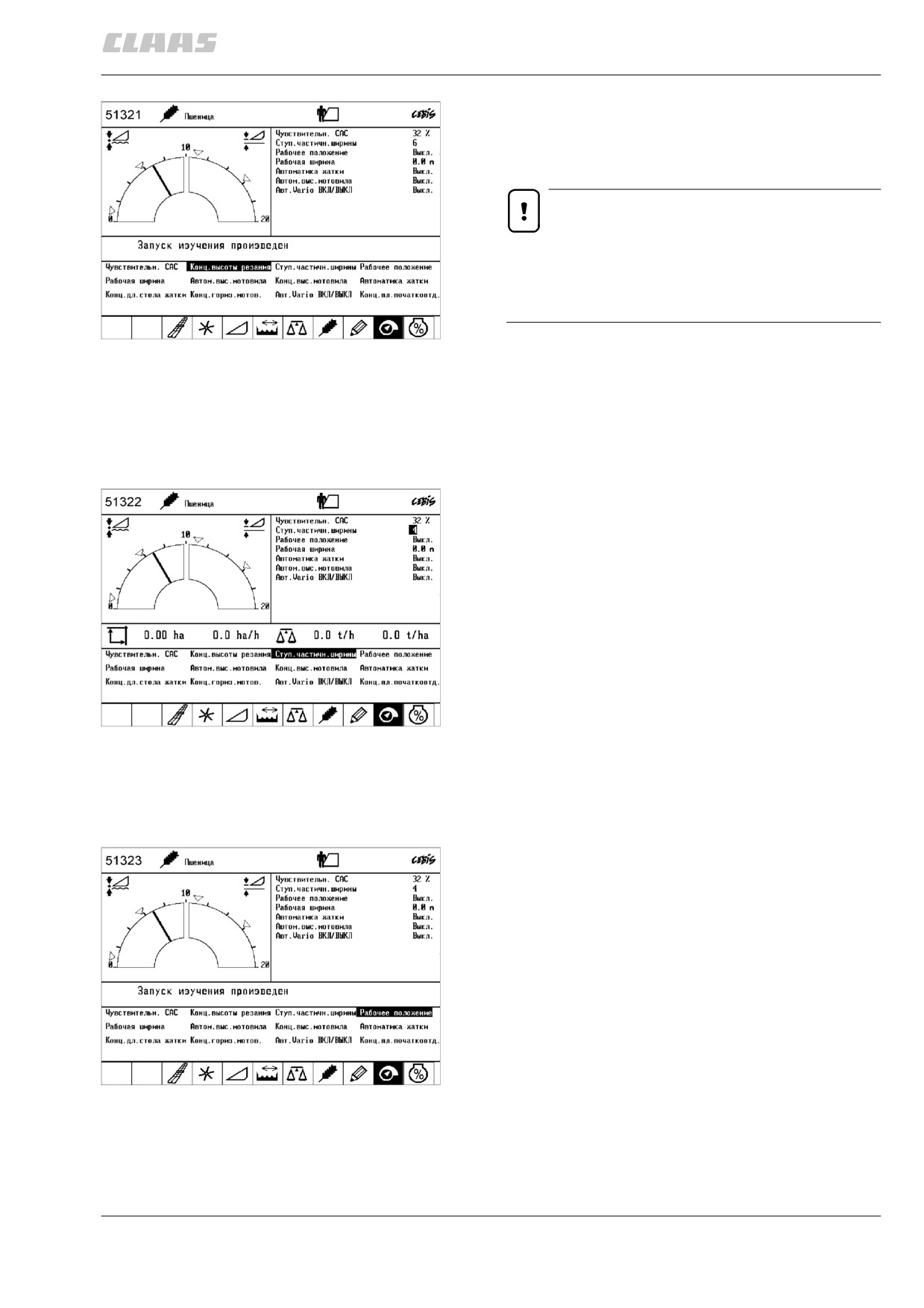

концевые упоры для высоты резания
здесь произвести изучение концевых упоров жатки
приведенным ниже образом. молотилка и жатка
при этом должны быть включены:
обратить внимание!
на машине LEXION Montana вывести
осевые цилиндры на 75% и остановить
угол резки (стол жатки) параллельно
земле!
92
активировать пункт меню при помощи клавиши
»ок« (с1). на экране появляþтся сообщения о
действиях, которые вам следует выполнить!
(рис. 91, 92)
ступени частичной ширины
активировать при помощи клавиши »ок« (с1)
здесь задать желаемые ступени частичной ширины
(4, 5, 6, 7 или 8 ступеней) при помощи клавиш +/—
(с6 или с7) и подтвердить клавишей »ок« (с1).
для жатки рекомендуются 4 ступени, для
4-рядного или 8-рядного початкоотделителя 4
ступени, для 5-ядного початкоотделителя 5
ступеней и для 6-рядного 6 ступеней. для
правильного учета площади важно сообщить
системе в обзоре уборки, что рабочая ширина
используется не полностью. при подьеме жатка
93
автоматически переключается на полную рабочую
ширину.
(рис. 1, 91, 93)
рабочее положение
активировать при помощи клавиши »ок« (с1)
появляется сообщение »обучение включено« и
перенимается актуальная или желаемая высота
подьема жатки в качестве границы между рабочим
положением и поднятой жаткой. для точного учета
площади система CEBIS на основе этого
положения определяет, поднята ли жатка,
прерывает счет площади и автоматически
переключает возможно включенный режим
частичной ширины назад на полную рабочую
ширину.
94
(рис. 91, 94)
8.2.57
95
8.2.58

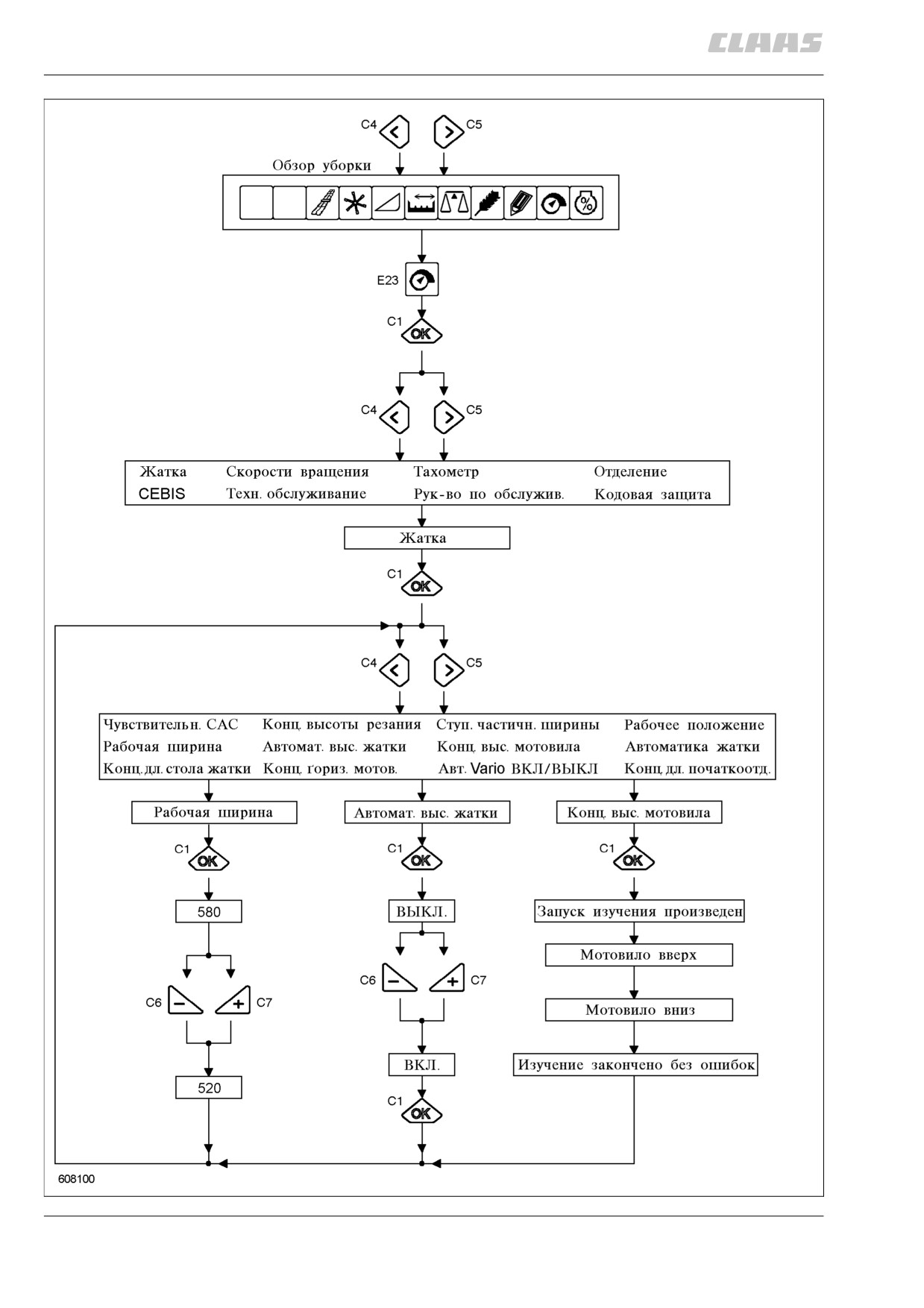

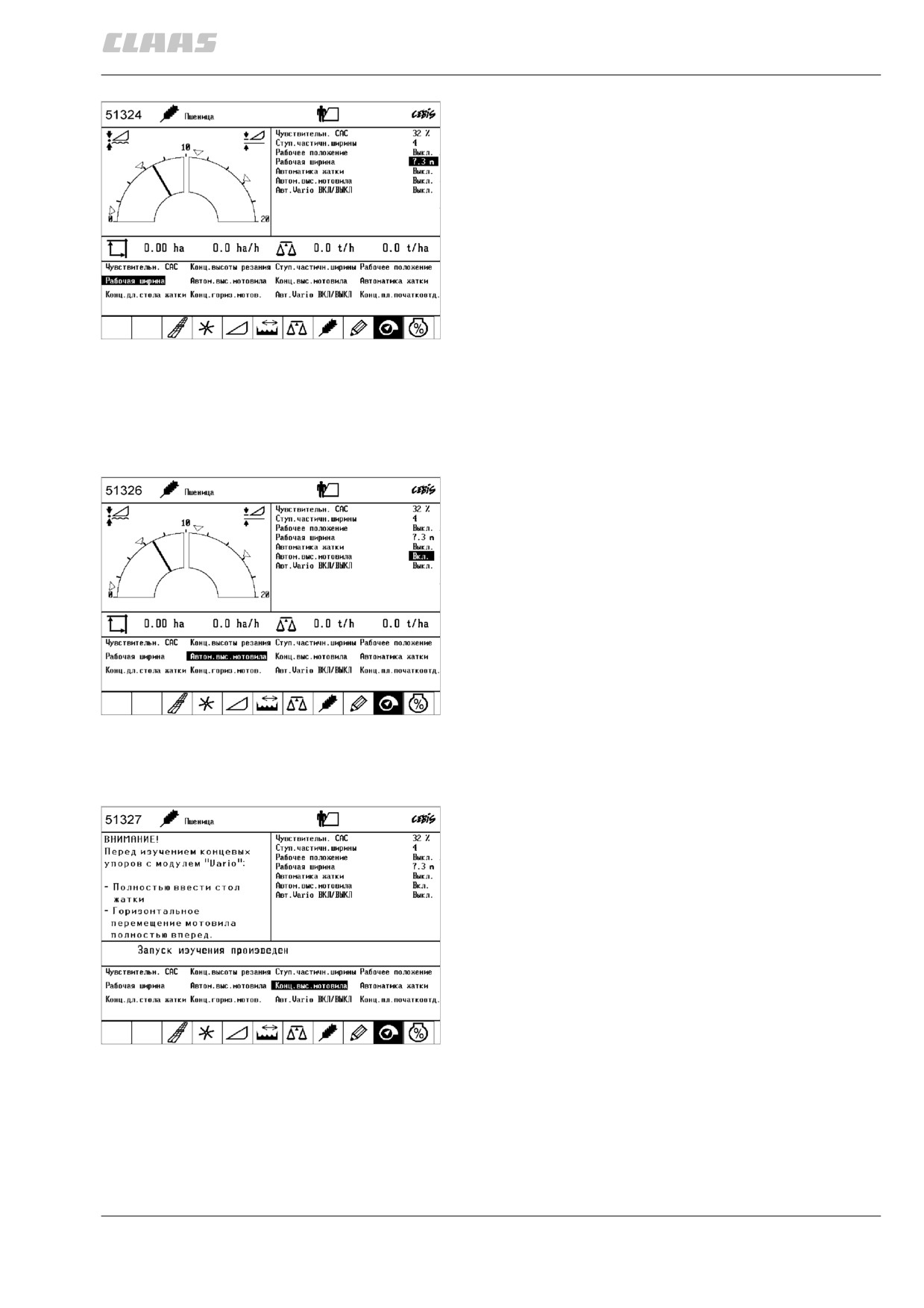

рабочая ширина
активировать при помощи клавиши »ок« (с1)
здесь задается рабочая ширина при помощи
клавиш +/— (с6 или с7). (клавиша »—«: рабочая
ширина меньше; клавиша »+«: рабочая ширина
больше).
рабочая ширина жатки — это ширина резки минос
20 — 30 см (например, 5,4 м — 20 см = 520 см).
рабочая ширина початкоотделителя равна
количеству рядов, умноженному на ширину
междурядий (например, 6 рядов х 80 см. = 480 см).
96
правильная рабочая ширина важна для расчета
площади. она должна быть вновь введена при
первом поске в работу и при каждой смене
приставки.
(рис. 1, 95, 96)
автоматика высоты мотовила
активировать при помощи клавиши »ок« (с1)
здесь можно при помощи клавиш +/- (с6 или с7)
включить или отключить автоматическую высоту
мотовила, если, к примеру, машина вместо жатки
оснащается приставкой для сбора кукурузы или
наоборот.
(рис. 1, 95, 97)
97

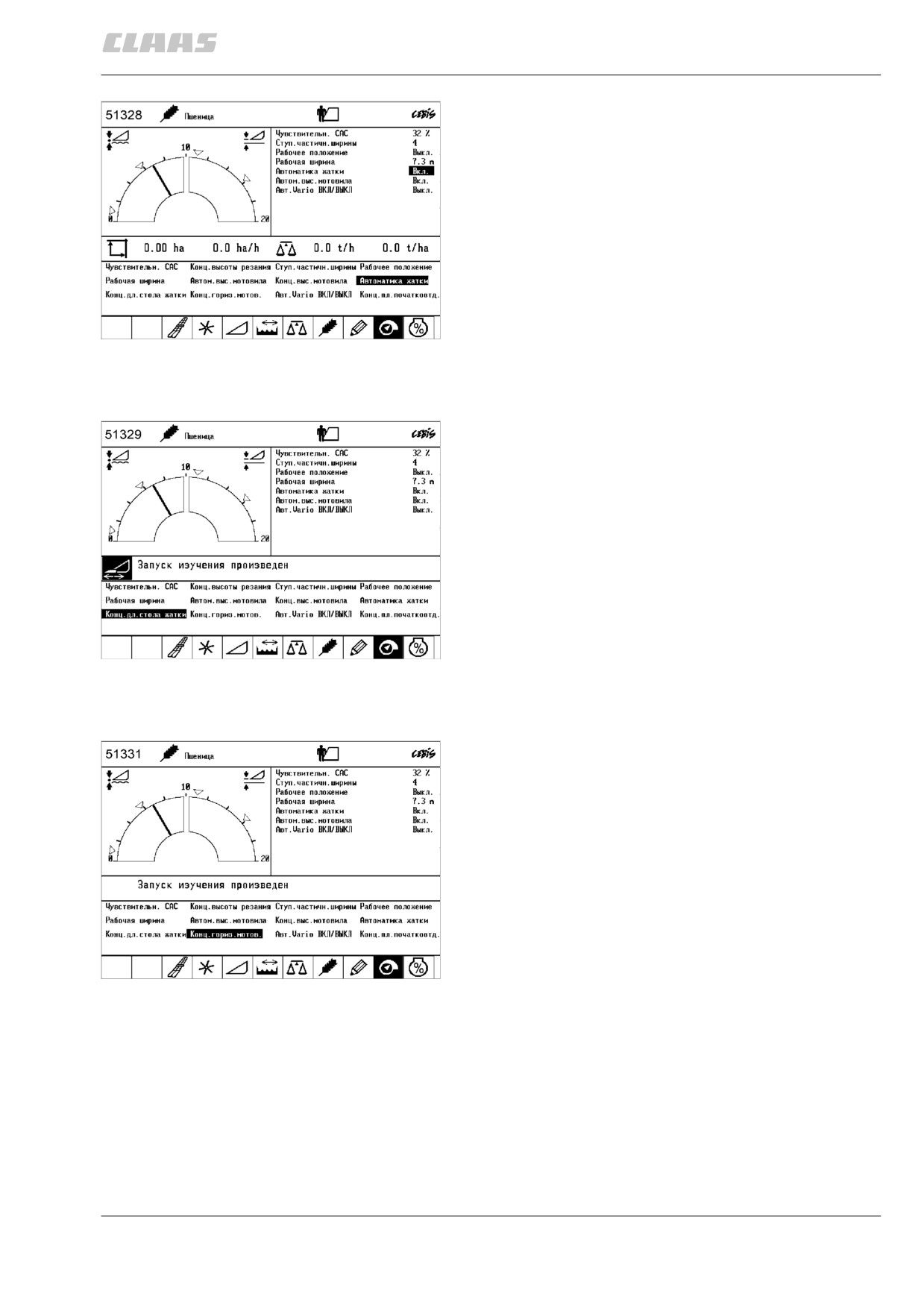

концевые упоры высоты мотовила
здесь произвести изучение концевых упоров для
автоматики высоты мотовила следующим образом
(молотилка и жатка должны быть включены):
активировать при помощи клавиши »ок« (с1).
на экране появляþтся сообщения о действиях,
которые вам следует выполнить — готово!
(рис. 95, 98)
98
8.2.59
99
8.2.60

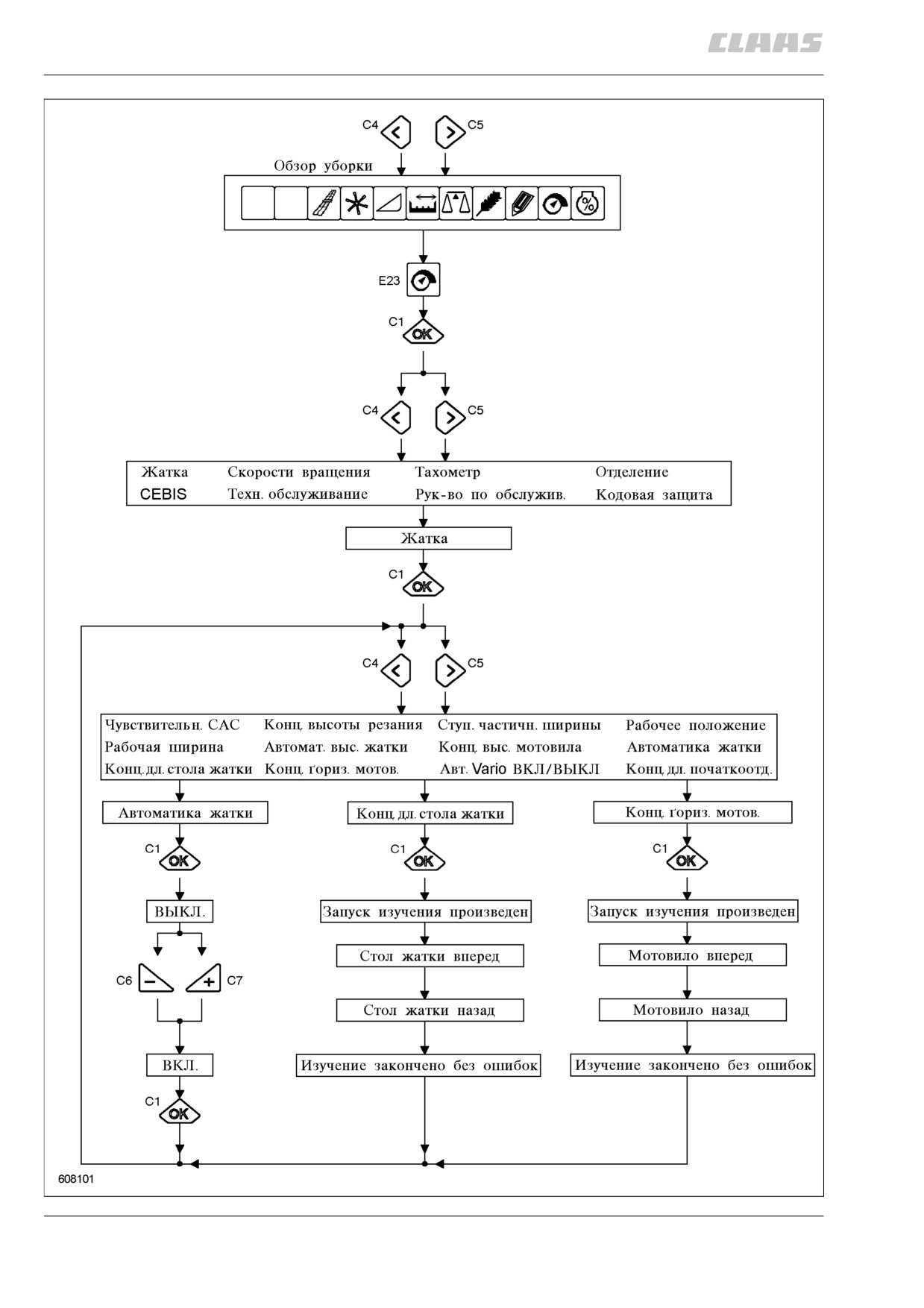

автоматика жатки
активировать при помощи клавиши »ок« (с1)
здесь можно при помощи клавиш +/— (с6 или с7)
включить или отключить автоматику жатки
(автоматическая высота мотовила, автоматическая
скорость вращения мотовила и т.д.), если, к
примеру, машина вместо жатки оснащается
приставкой для сбора кукурузы или наоборот.
(рис. 1, 99, 100)
100
концевые упоры для длины стола жатки
здесь произвести изучение концевых упоров для
предварительно выбранной длины стола жатки
следующим образом (молотилка и жатка для этого
должны быть включены):
активировать при помощи клавиши »ок« (с1).
на экране появляþтся сообщения о действиях,
которые вам следует выполнить — готово!
(рис. 99, 101)
101
концевые упоры горизонтального
перемещения мотовила
здесь произвести изучение концевых упоров для
автоматики горизонтального перемещения
мотовила следующим образом (молотилка и жатка
для этого должны быть включены):
активировать при помощи клавиши »ок« (C1).
на экране появляþтся сообщения о действиях,
которые вам следует выполнить — готово!
(рис. 99, 102)
102
8.2.61
103
8.2.62

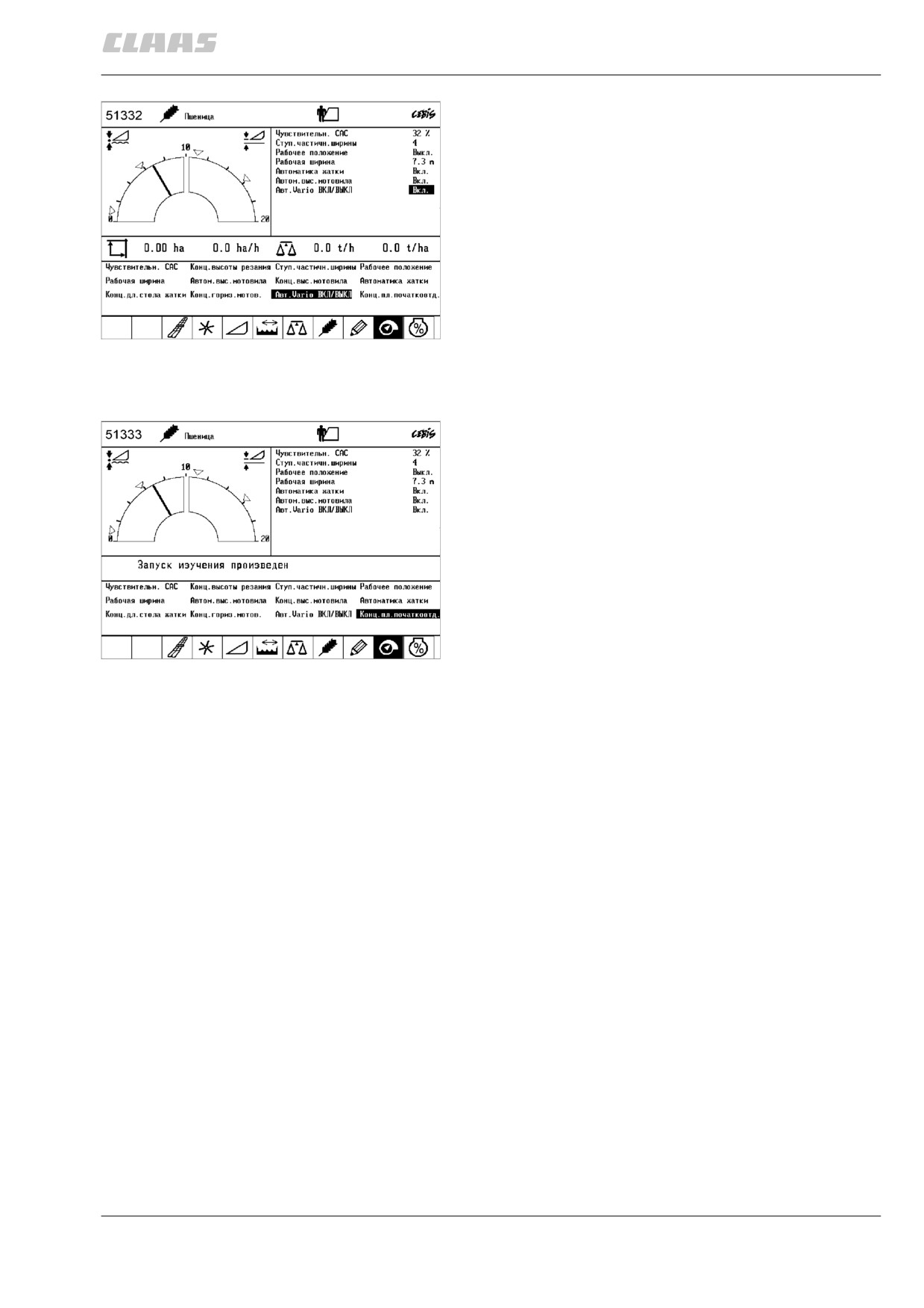

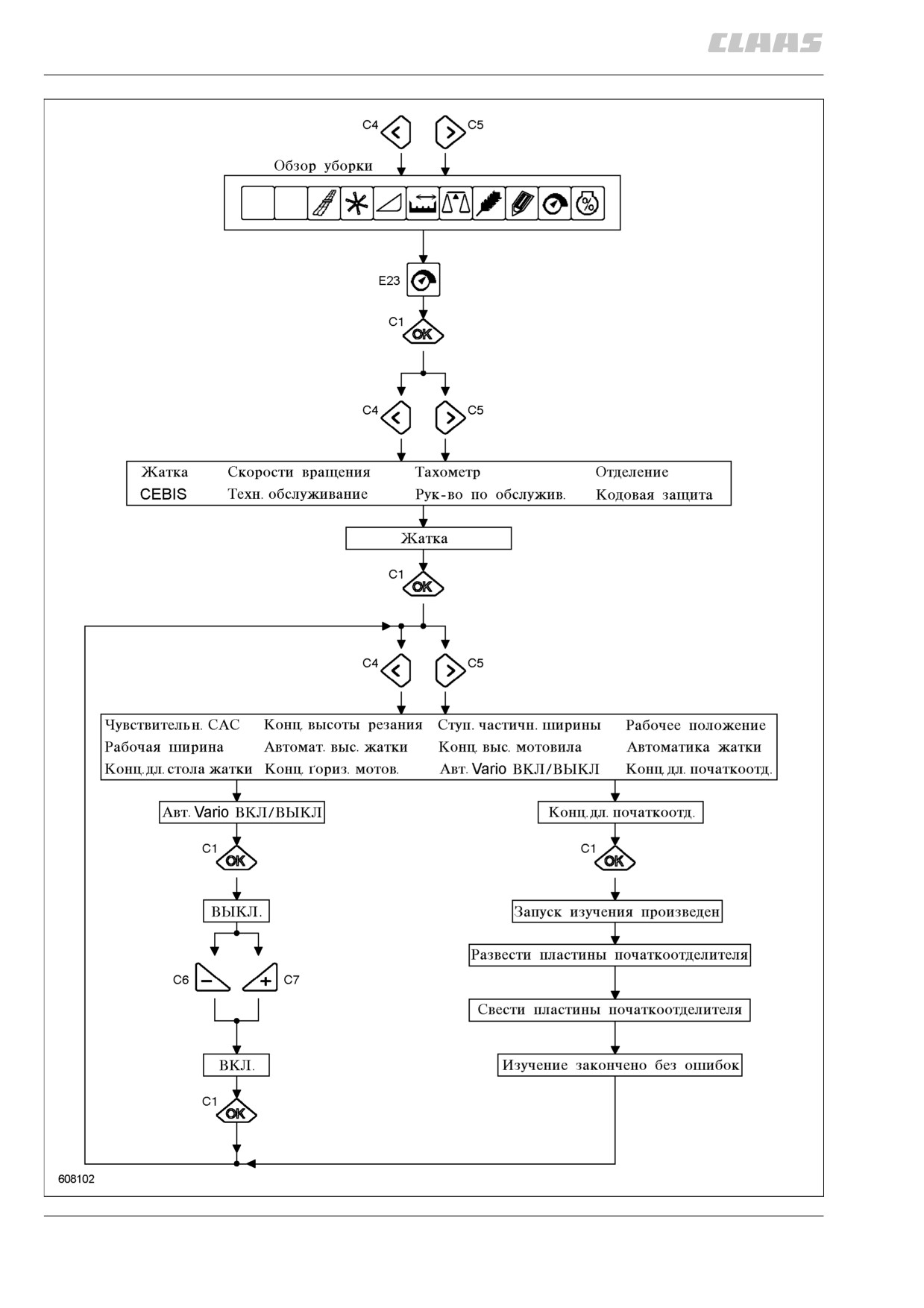

вариоавтоматика вкл./выкл.
активировать при помощи клавиши »ок« (с1)
здесь можно при помощи клавиш +/— (с6 или с7)
включить или выключить вариоавтоматику
(изменение длины стола жатки).
(рис. 1, 103, 104)
104
концевые упоры пластин початкоотделителя
здесь произвести изучение концевых упоров для
предварительного выбора настройки пластин
початкоотделителя на приставке для уборки
кукурузы следующим образом (молотилка и жатка
для этого должны быть включены):
активировать при помощи клавиши »ок« (с1).
на экране появляþтся сообщения о действиях,
которые вам следует выполнить!
(рис. 103, 105)
105
8.2.63
106
8.2.64

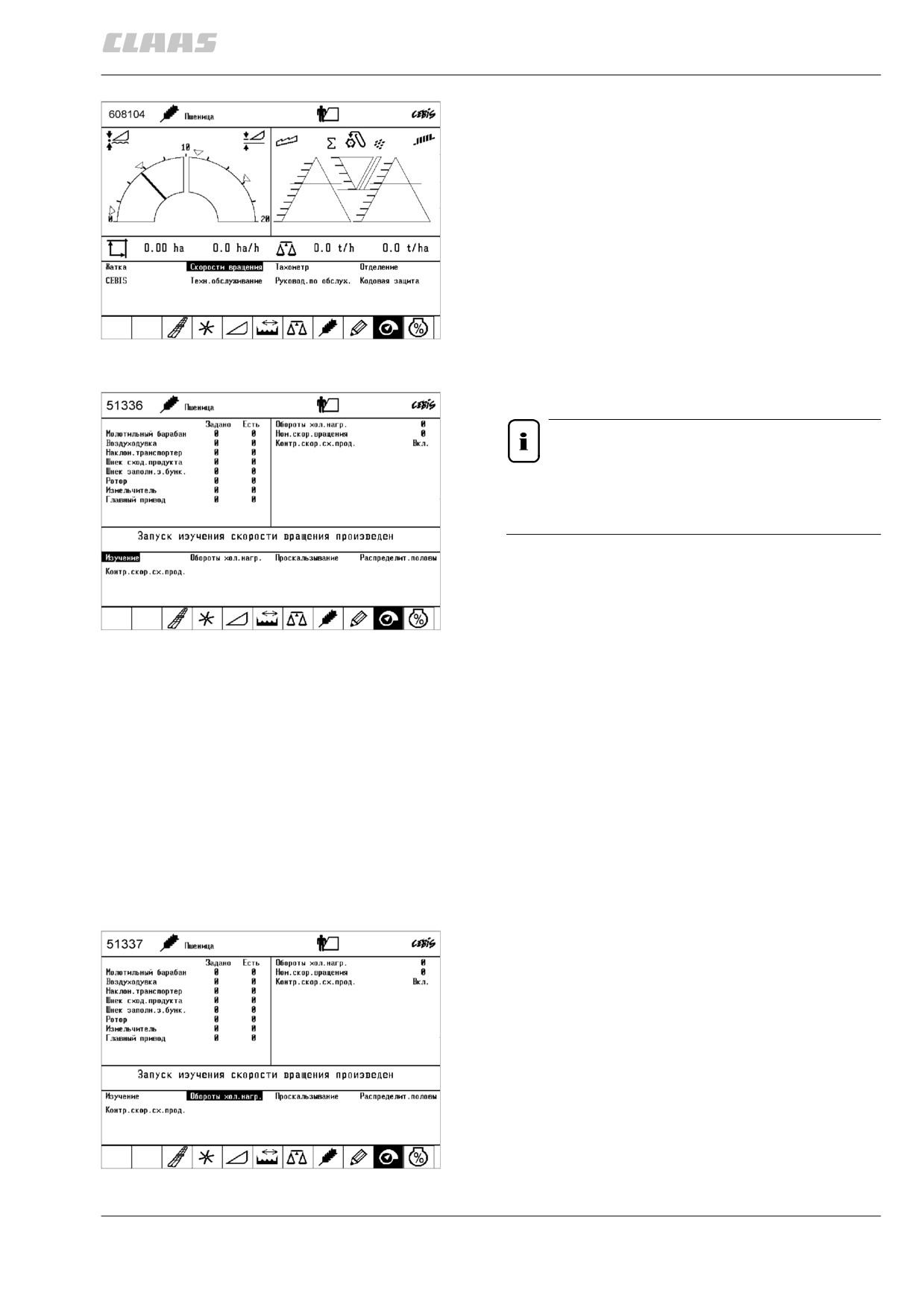

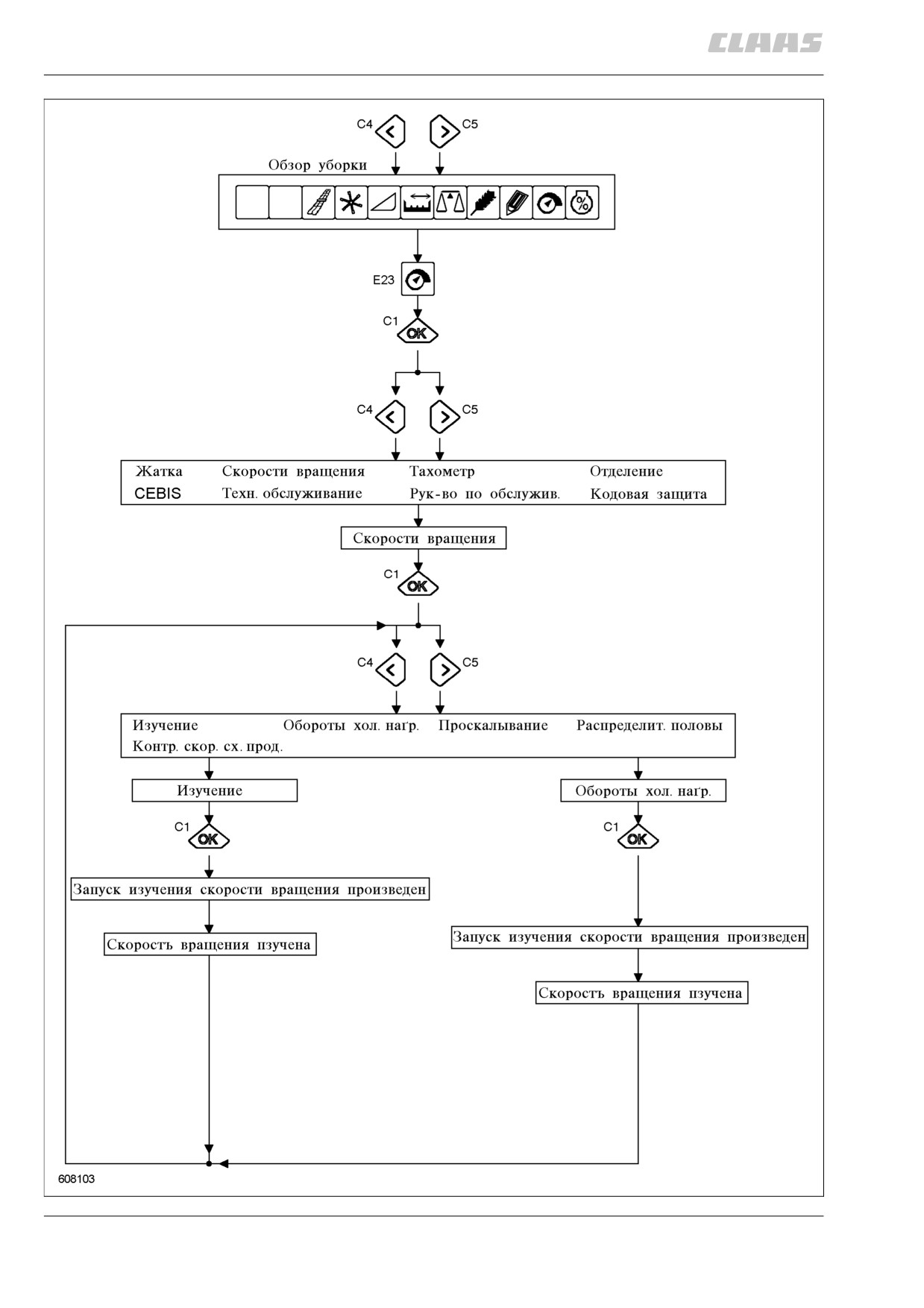

скорости вращения
здесь выполняþтся настройки для контроля
скоростей вращения рабочих органов.
актуальные скорости вращения рабочих органов
можно выучить в качестве заданных значений,
можно остановить контролируемое
проскальзывание. можно остановить обороты
холостой нагрузки двигателя.
пункты субменю:
изучение / обороты хол. нагр. /проскальзывание /
распределит. половы / контр. скор. сх. прод.
107
(рис. 106, 107)
изучение скоростей вращения
указание!
перед »изучением« скоростей вращения
рабочих органов необходимо произвести
»изучение оборотов холостой нагрузки«.
активировать при помощи клавиши »ок« (с1)
включить жатку и молотилку и нажать клавишу
»ок« (C1) при оборотах холостой нагрузки
108
двигателя (см. пункт меню обороты холостой
нагрузки). производится изучение актуальных
действительных скоростей вращения рабочих
органов в качестве заданных значений. система
контроля скорости вращения рабочих органов
перенимает изученные скорости и включает сигнал
тревоги, если проскальзывание становится больше
выбранного (см. пункт меню проскальзывание).
при изменении, к примеру скорости вращения
молотильного барабана заданное значение
скорости вращения вновь изучается
автоматически. повторное изучение скоростей
вращения требуется лишь после ремонта,
например, после замены ременного шкива.
(рис. 106, 108)
обороты холостой нагрузки
активировать при помощи клавиши »ок« (с1)
для изучения оборотов холостой нагрузки оставить
комбайн работать на месте при полном газе, с
включенными молотилкой и жаткой. затем нажать
клавишу »ок« (с1).
обороты холостой нагрузки важны для расчета
степени загрузки двигателя и контроля перегрузки
двигателя. при первом поске приставки в
эксплуатацию, а также при каждой смене
приставки необходимо вновь изучить обороты
холостой нагрузки.
109
(рис. 106, 109)
8.2.65
110
8.2.66

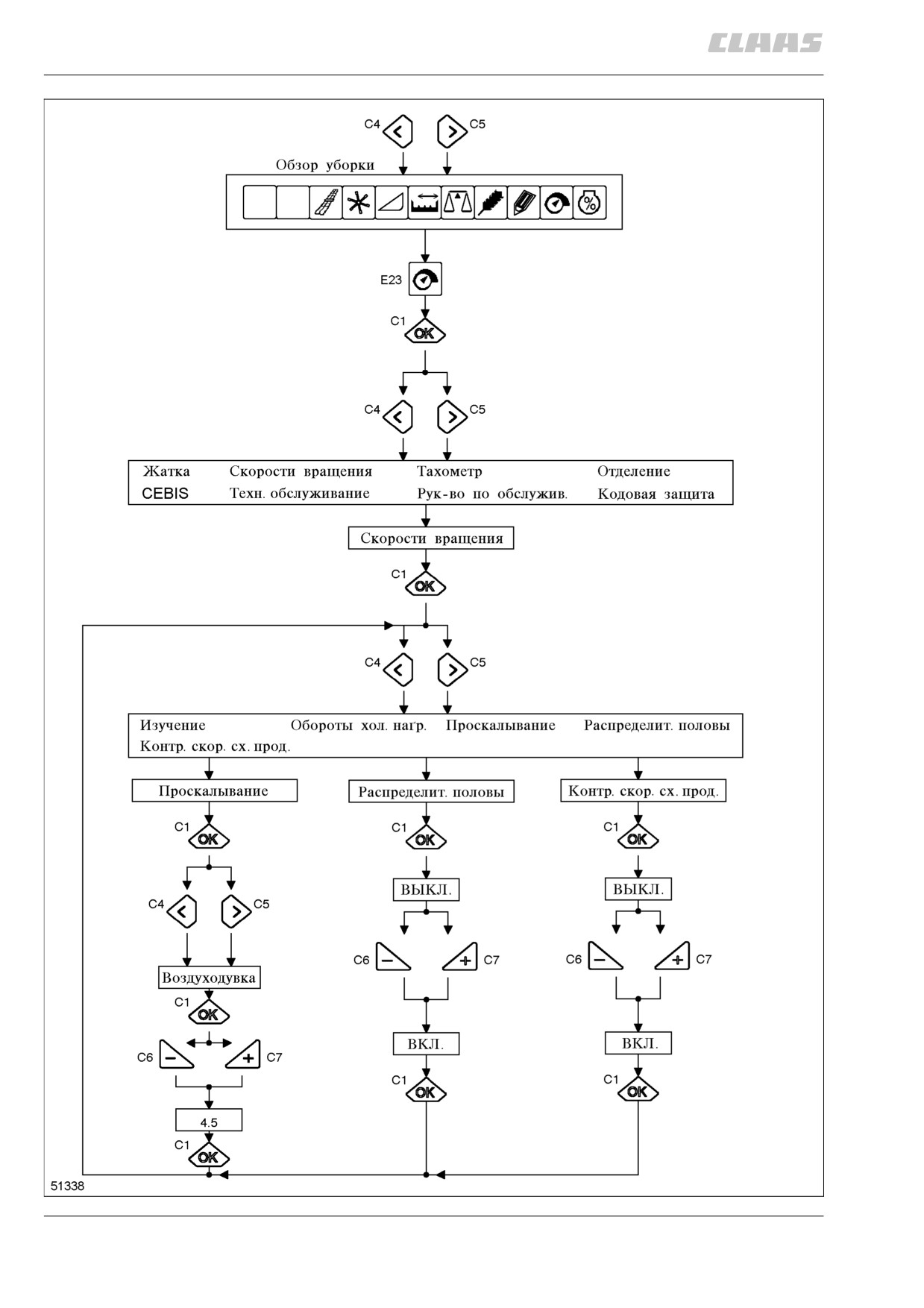

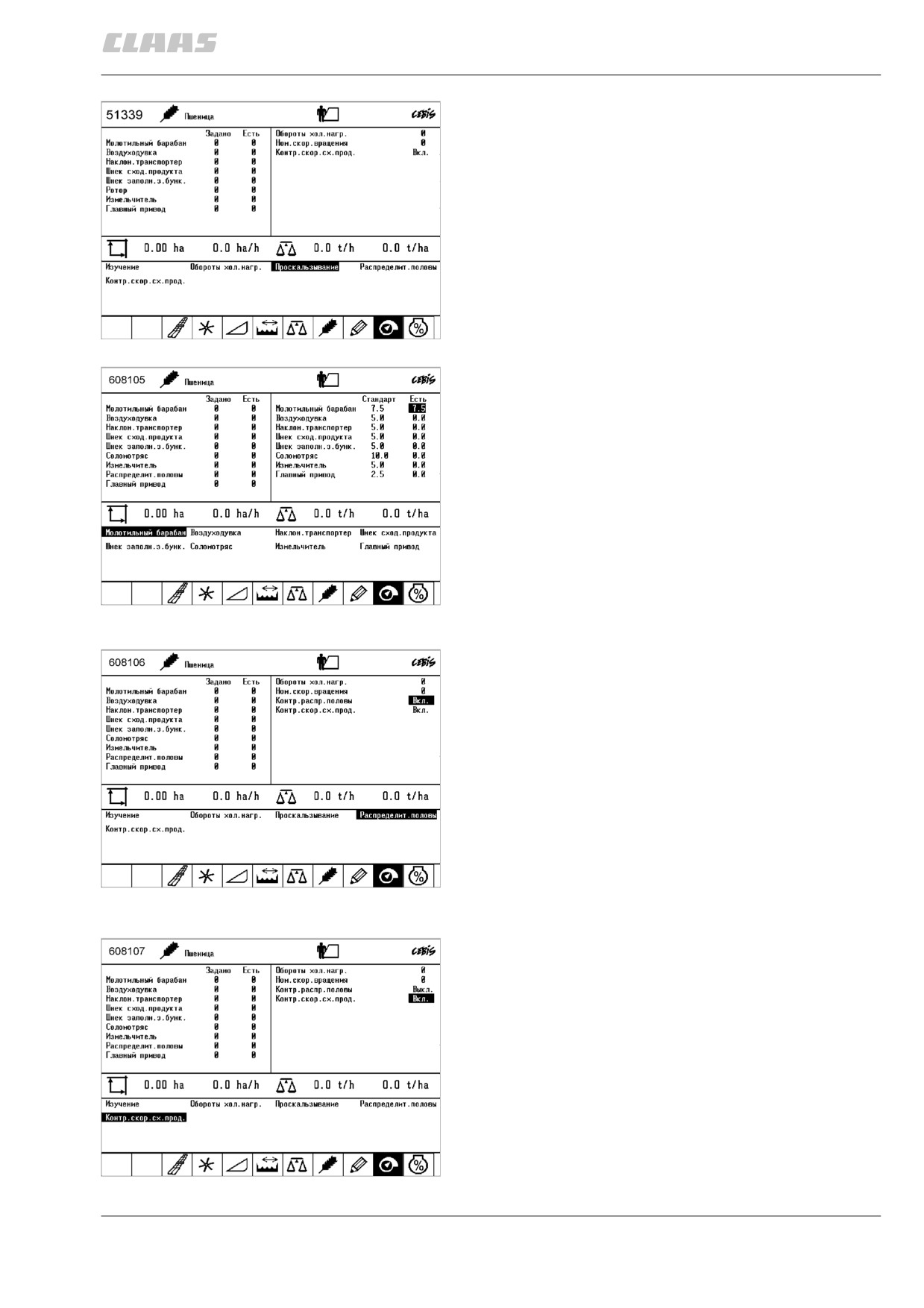

проскальзывание
активировать при помощи клавиши »ок« (с1)
выбрать рабочие органы при помощи курсорных
клавиш (с4 или с5), подтвердить и задать
контролируемое проскальзывание при помощи
клавиш +/— (с6 или с7) в (%).
ориентировочные значения:
молотильный барабан
=
7,5%
главный привод
=
2,5%
соломотряс
=
10,0%
остальные агрегаты
=
5,0%
111
слишком большое проскальзывание ремней
говорит о перегрузке и/или плохо натянутых или
изношенных ремнях. регулярно проверять
натяжение клиновых ремней (см. меню
»техническое обслуживание«. поврежденные
клиновые ремни сразу же менять на новые.
пункты субменю (роторная машина):
молотильный барабан / вентилятор / наклонный
транспортер / сходовой продукт / элеватор /
ротор / измельчитель / главный привод
пункты субменю (машина с соломотрясом):
молотильный барабан / вентилятор / наклонный
транспортер / сходовой продукт / элеватор /
соломотряс / измельчитель / главный привод
112
(рис. 1, 110, 111, 112)
контроль разбрасывателя половы
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиш +/— (с6 или с7)
включается и выключается контроль скорости
вращения разбрасывателя половы, чтобы при
отсутствующем или снятом разбрасывателе
половы не срабатывал соответствующий сигнал
тревоги.
если производится остановка или, соответственно,
повторная остановка разбрасывателя половы и
опознается скорость вращения, то контроль
автоматически переключается на »вкл.«.
113
(рис. 1, 110, 113)
контроль скорости вращения элеватора
сходового продукта
активировать при помощи клавиши »ок« (с1)
здесь при помощи клавиши +/— (с6 или с7)
производится отключение или включение контроля
скорости вращения элеватора сходового продукта,
чтобы при снятой цепи элеватора, к примеру при
уборке кукурузы на зерно, не включался
соответствующий сигнал тревоги.
если производится повторная остановка цепи
элеватора и опознается скорость вращения, то
контроль автоматически переключается на »вкл.«.
114
(рис. 1, 110, 114)
8.2.67
115
8.2.68

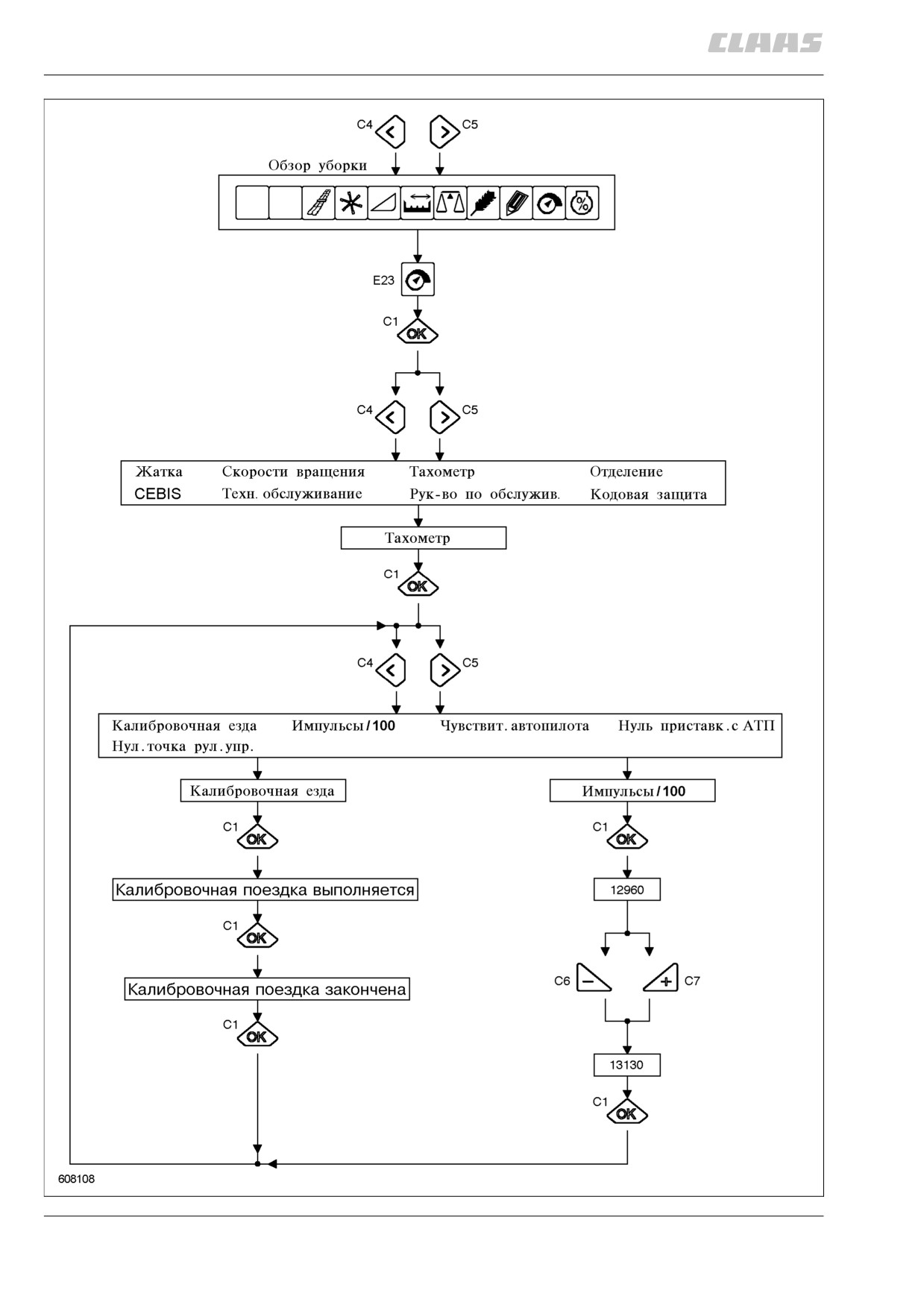

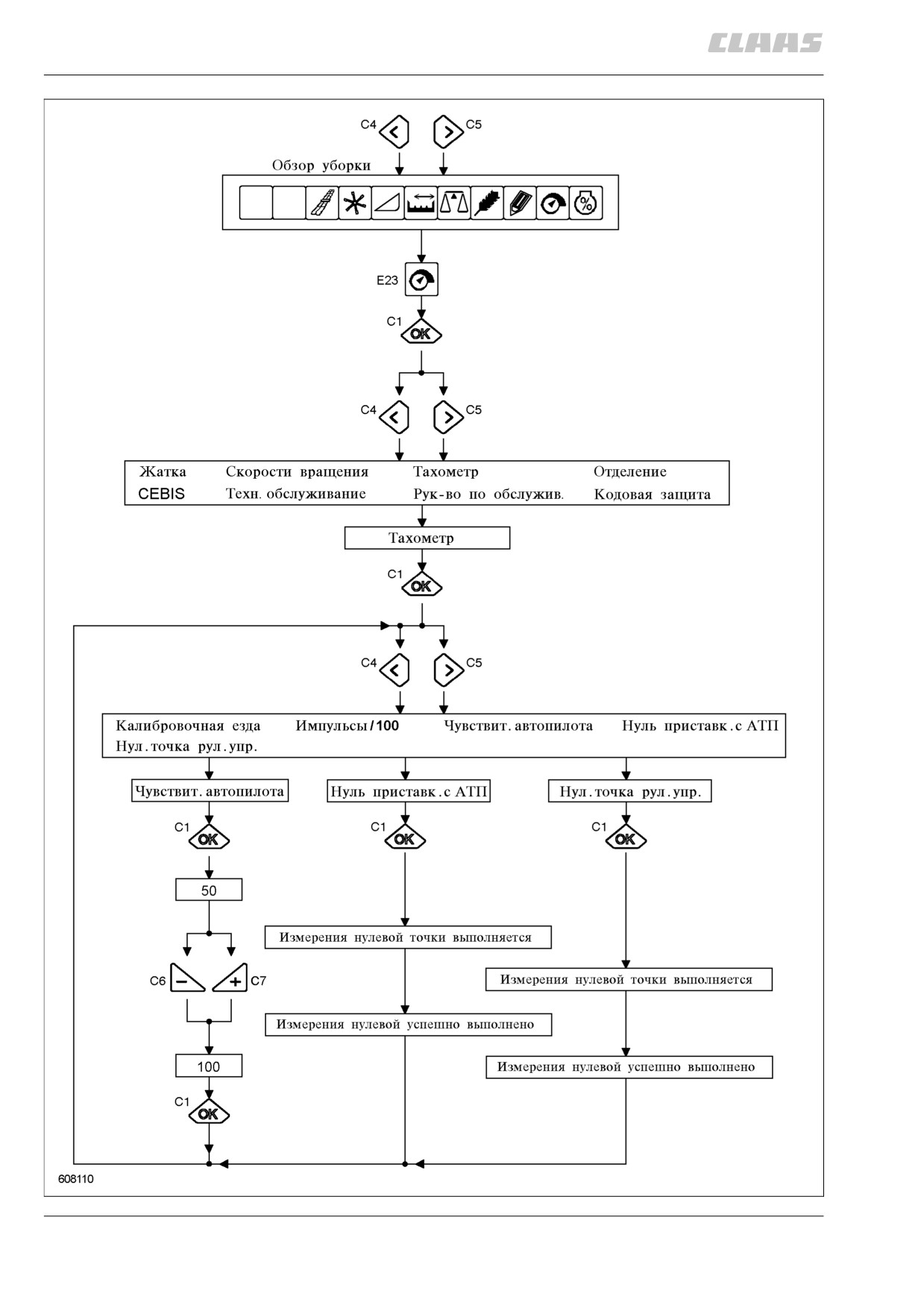

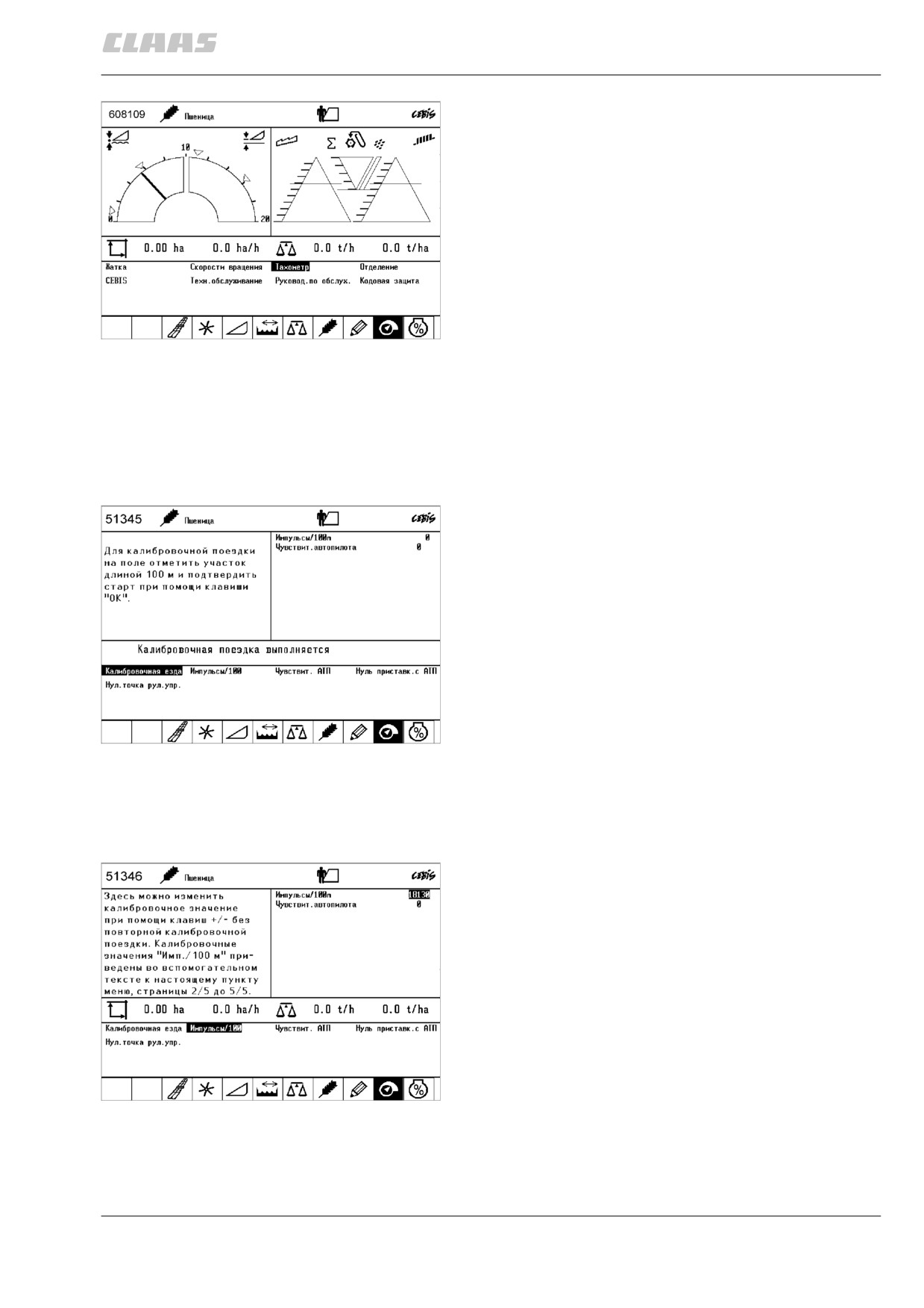

тахометр
для правильной индикации скорости
движения и определения убранной площади
должна быть произведена калибровка
тахометра. это необходимо при замене шин
на приводных колесах и при очень большом
или очень малом проскальзывании приводных
колес. калибровка производится либо путем
калибровочной поездки на 100 м, либо путем
прямого ввода коэффициента для импульсов
на 100 м.
116
пункты субменю:
калибровочная поездка / импульсы/100 /
чувствит. автопилота / нулевая приставк. с
автопилотом / нул. точка рул. управления
(рис. 115, 116)
калибровочная поездка
для калибровочной поездки на поле следует
отметить участок длиной 100 м.
активировать при помощи клавиши »ок« (C1);
появляется сообщение калибровочная поездка
выполняется“. произвести калибровочную поездку
и подтвердить клавишей »ок« (C1). этим система
CEBIS изучила остановленный коэффициент
»импульсы/100 м« в качестве калибровочного
значения.
(рис. 115, 117)
117
импульсы/100
активировать при помощи клавиши »ок« (с1)
в этом пункте меню можно при помощи клавиш +/-
(с6 или с7) изменить калибровочное значение без
повторной калибровочной поездки (— см.
стр. 8.2.98, ориентировочнае значения импульсов
100 м для различных шин ведущих колес). в
заключение подтвердить!
(рис. 1, 115, 118)
118
8.2.69
119
8.2.70
содержание .. 16 17 18 19 ..
