Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 9

Сходовый продукт

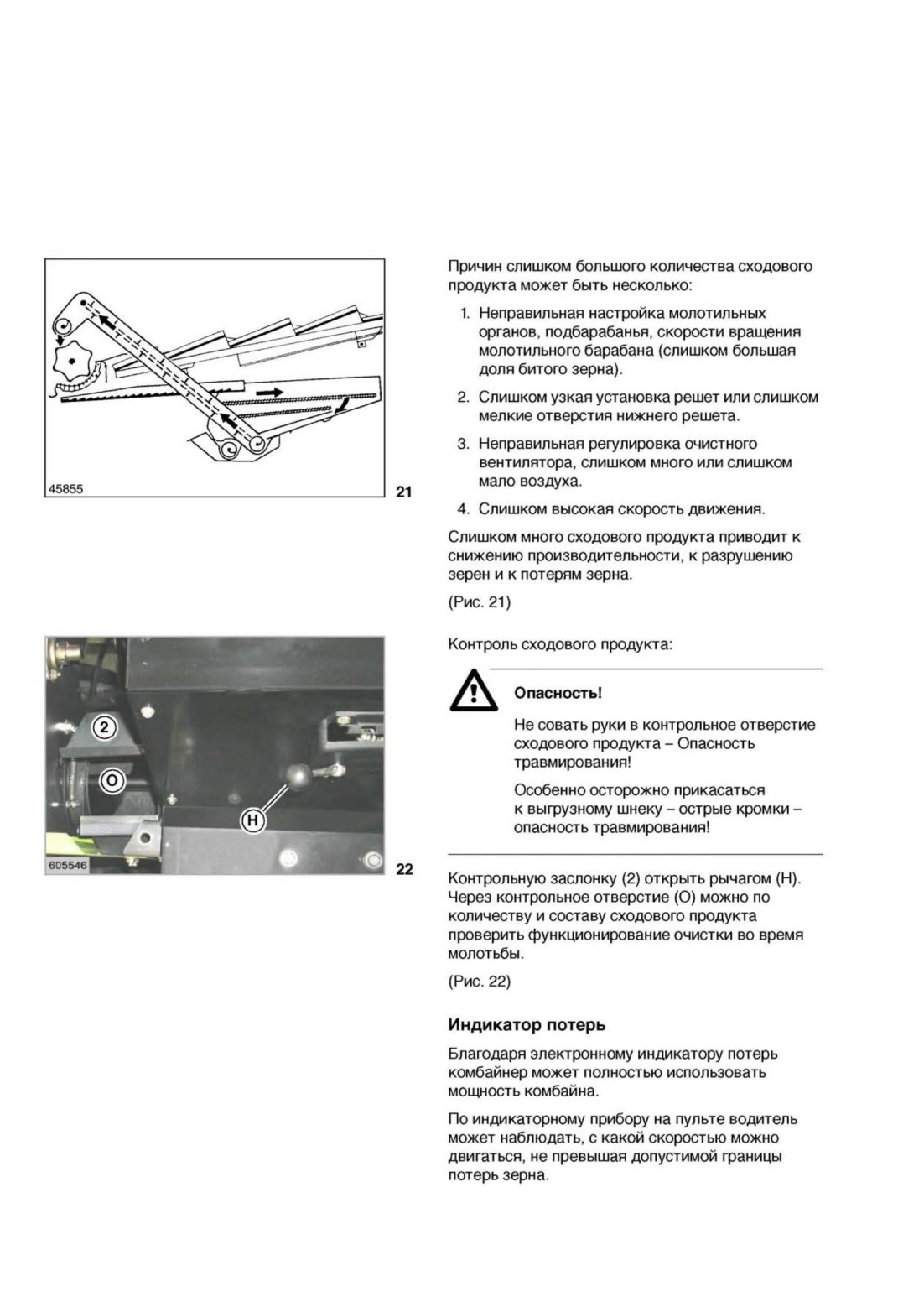

Крупные частицы (например, необмолоченные частицы колосков) падают из верхнего и нижнего решет на шнек сходового продукта и возвращаются по элеватору сходового продукта на молотильный барабан для повторного обмолота.

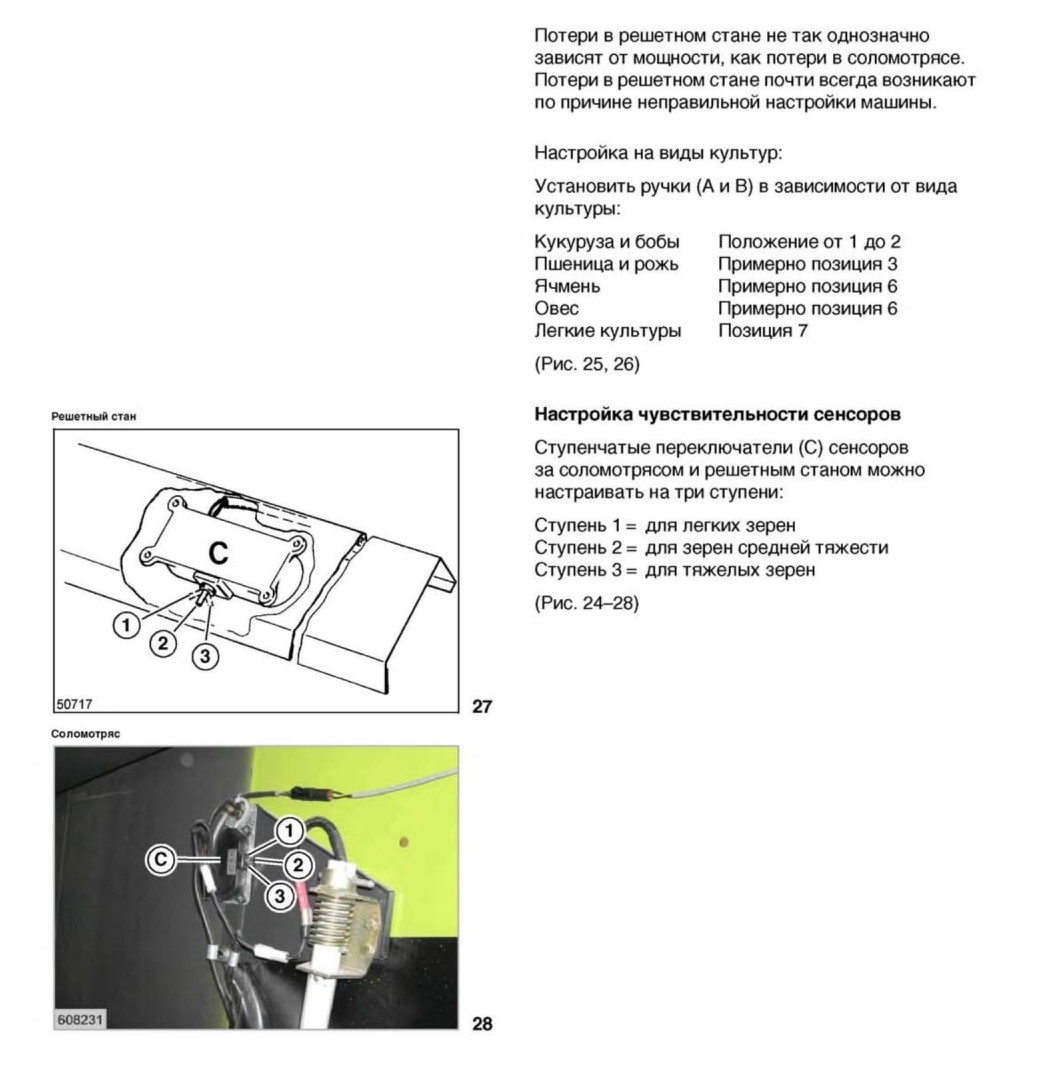

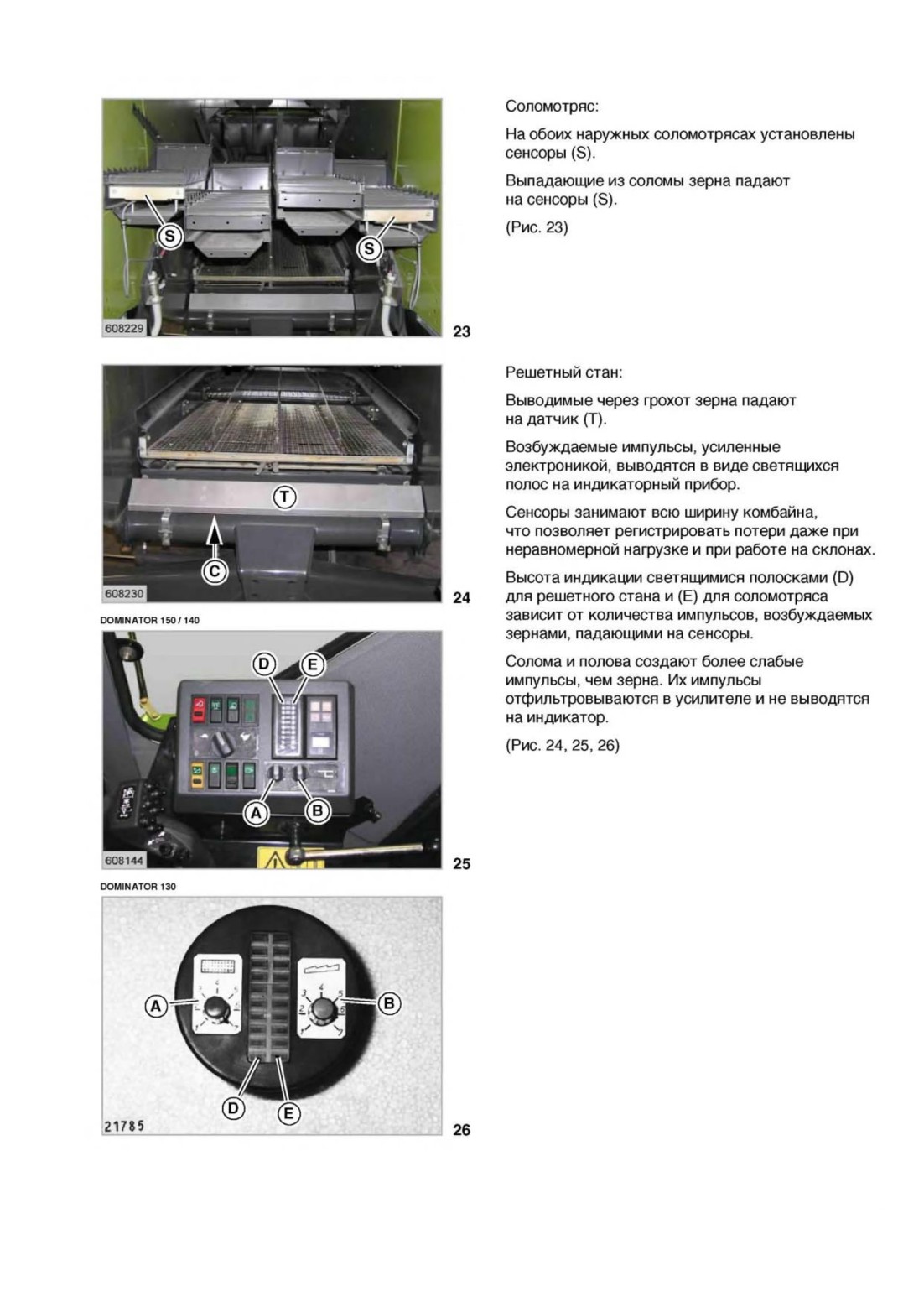

У разных видов зерновых культур на чувствительные элементы падают при одинаковых потерях разные количества зерен. Это обусловлено специфическими свойствами (форма зерна, ости, доля листьев в соломе и т.д.). Поэтому нужно обязательно провести настройку на вид зерновой культуры и структуру обмолачиваемого продукта (влажность соломы, примесь зеленой массы) посредством кнопки (А) для грохота и кнопки (В) для соломотряса по шкале от 1 до 7.

(Рис. 25, 26)

При работе с соломоизмельчителем следует немного уменьшить чувствительность для соломотряса.

Сначала работать со скоростью движения, соответствующей стеблестою. Если после прохода достаточно большого участка четвертая или пятая лампы светящихся полос непрерывно горят, остановить машину и проверить потери в валке соломы.

- Если потери приемлемы, продолжать работать с установленной настройкой.

- Если потери на соломотрясе слишком высокие, увеличить установку на кнопке (В) примерно на половину единицы или на целую единицу. Затем выбрать такую скорость движения, чтобы снова загорелась четвертая или пятая лампы в светящихся полосках.

При приемлемой потере зерна, указываемой четвертой или пятой лампой, на данной скорости движения достигается оптимальная производительность молотьбы.

Эту настройку прибора контроля прохода массы в отношении потери зерен необходимо проводить, как описано выше, каждый раз утром при росе, в обед, когда абсолютно сухо, и вечером при повышающейся влажности воздуха.

При индикации слишком высоких потерь на светящейся полоске (решетный стан) проверить настройку комбайна и особенно образование слоя на решетах и устранить причину.

При правильном выборе зерновой культуры кнопкой (А) и хорошо настроенной очистке светится одна из ламп в нижней части светящейся полоски.
(Рис. 25, 26)

УБОРКА ЗЕРНА
Опасность!

Работы по техническому обслуживанию, уходу и чистке, а также устранение неисправностей проводить только при отключенном приводе и остановленном двигателе - вынуть ключ зажигания!
Шнеки и шнековые лотки

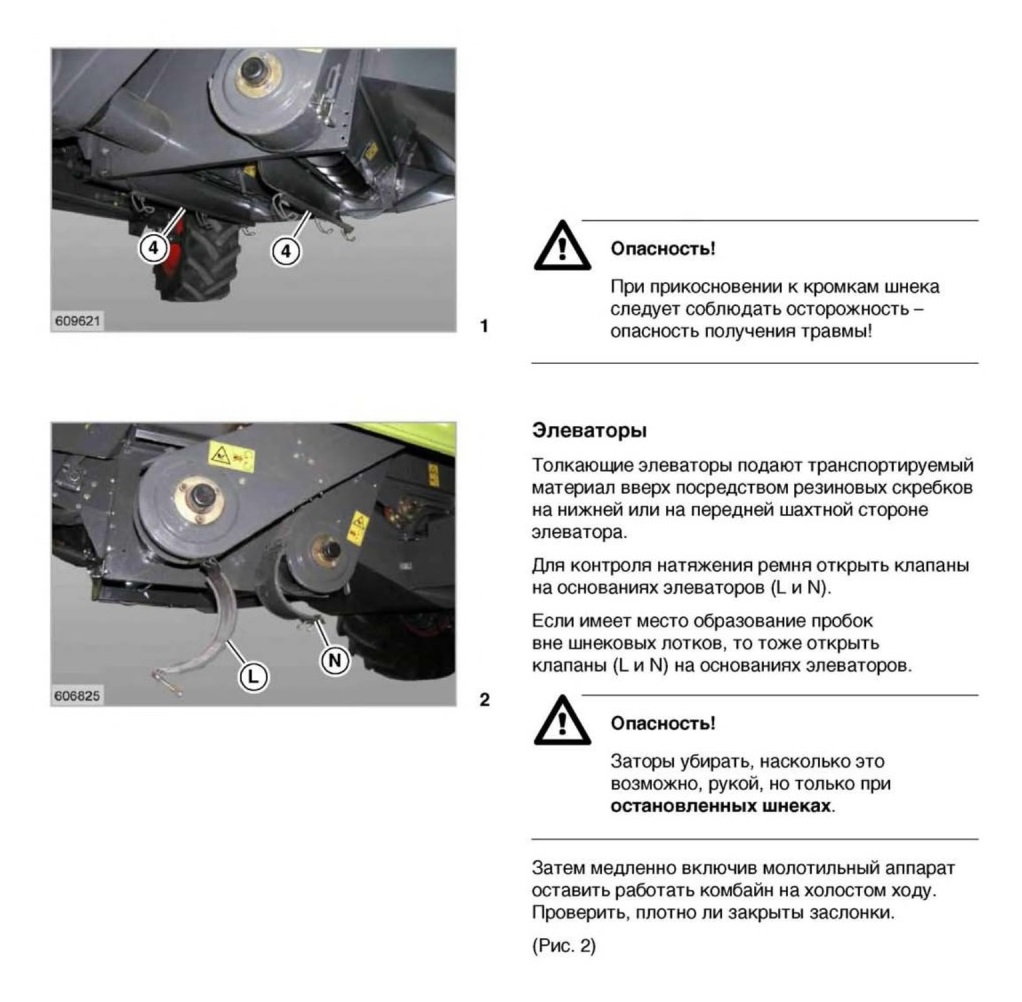

Лотки зернового шнека и шнека сходового продукта необходимо чистить при смене культуры или при скоплении материала. Для этого открыть крышки лотков (4) на остановленном комбайне.
(Рис. 1)

Зерновой бункер
Опасность!

В зерновом бункере находятся транспортные шнеки, которые ввиду их функции невозможно полностью защитить от прикосновения.

При устранении скоплений и при взятии проб использовать подходящие вспомогательные предметы, как, например, прутки и ковши!

Перед началом удаления пробок в зерновом бункере обязательно отключить машину и двигатель. Убедиться, что никто не может случайно включить машину.

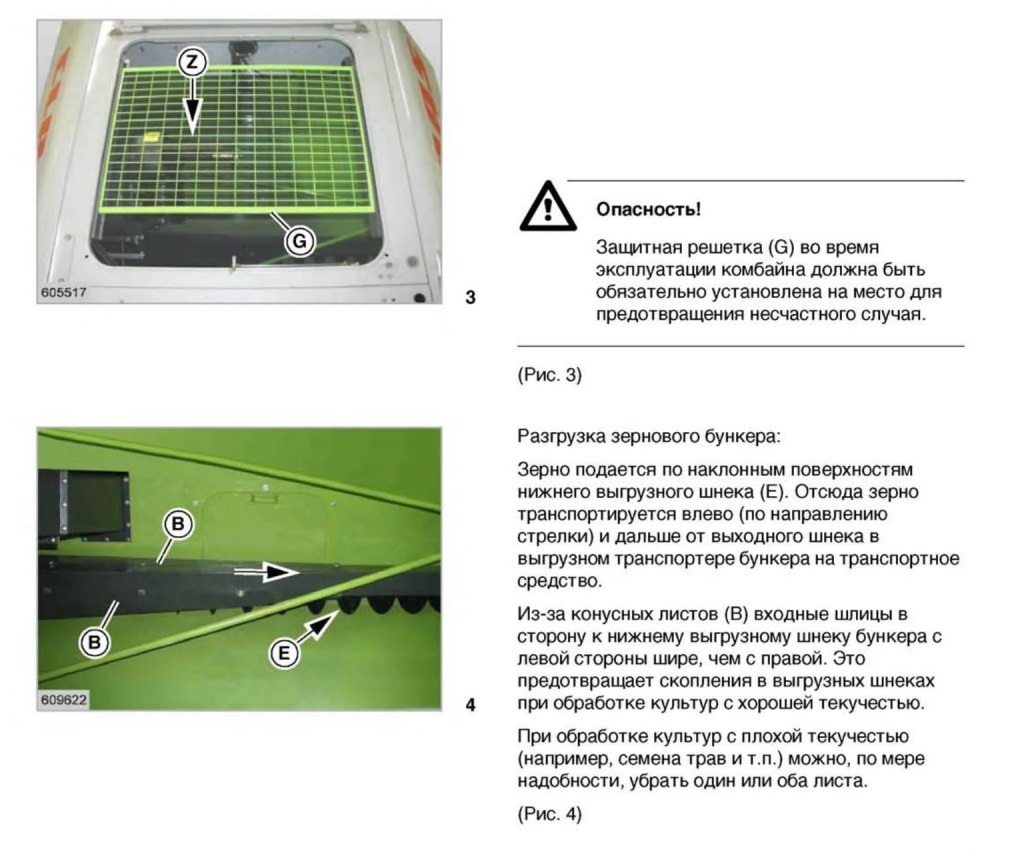

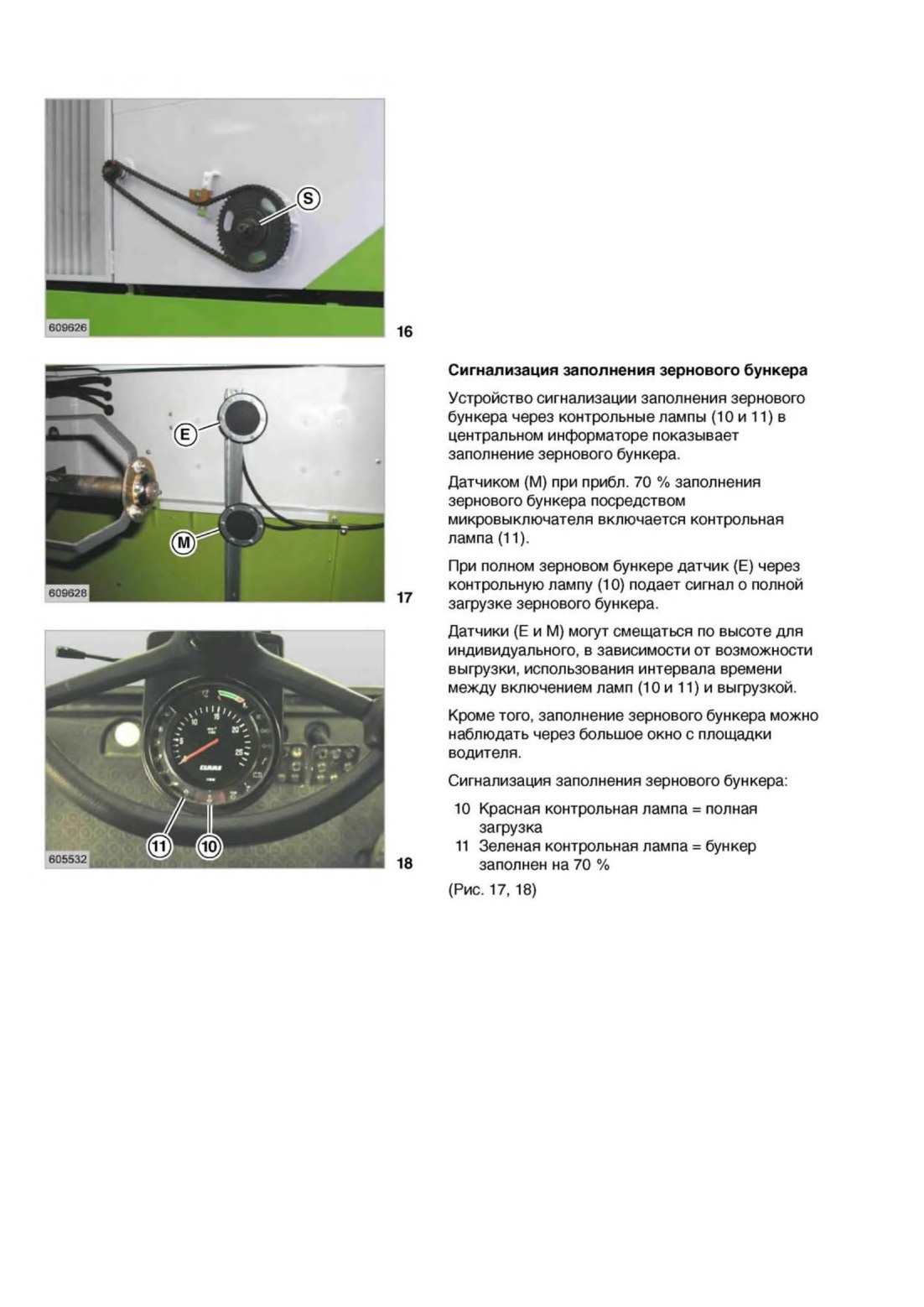

Заполнение зернового бункера:

Зерновой бункер заполняется зерновым элеватором и загрузочным шнеком (Z). Загрузочный шнек, доходящий до середины зернового бункера, обеспечивает полную загрузку и максимальное использование зернового бункера.

Выгрузная труба зернового бункера

(поворачивается гидравлически)

Выгрузная труба зернового бункера посредством гидравлического цилиндра устанавливается в рабочем или транспортном положении.

Запорным блоком улавливаются внутренние утечки гидравлического управляющего устройства и предотвращается самопроизвольное смещение выгрузной трубы зернового бункера.

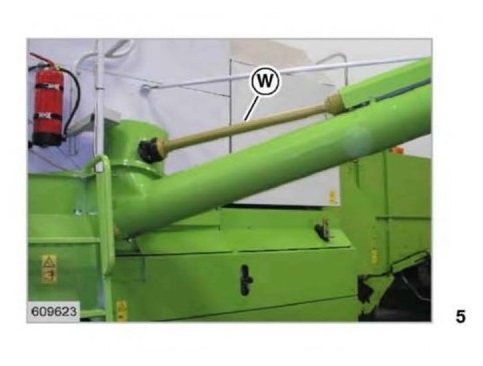

Шнек выгрузного транспортера зернового бункера приводится в действие снаружи от шарнирного вала (W).

(Рис. 5)
Опасность!

При повороте выгрузной трубы зернового бункера никто не должен находиться в зоне поворота!

При движении по дорогам общего пользования выгрузной транспортер зернового бункера должен быть полностью убран.

Движения выгрузного транспортера зернового бункера

(DOMINATOR 150/140)

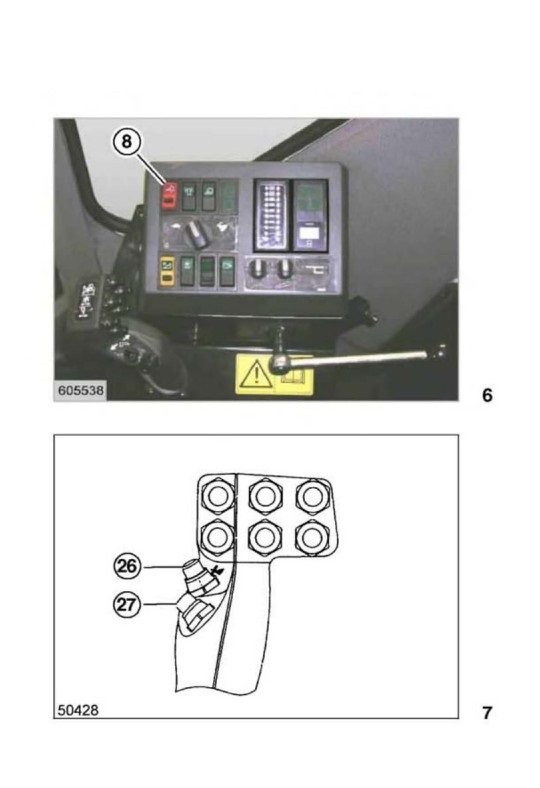

Запустить двигатель. Предохранительный выключатель (8) включить.

Ввод или вывод выгрузного транспортера зернового бункера:

Выгрузной транспортер зернового бункера вводится нажатием кнопки (26).

Выгрузной транспортер зернового бункера выводится нажатием кнопки (27).

Внимание!

Выгрузной транспортер зернового бункера разрешается вводить лишь после того, как отключена разгрузка зернового бункера и остановился разгрузочный шнек.
Опасность!

При движении по дорогам общего пользования выгрузной транспортер зернового бункера должен быть полностью убран.

При движении по дороге предохранительный выключатель (8) должен быть выключен.
(Рис. 6, 7)

Движения выгрузного транспортера зернового бункера

(DOMINATOR 130)

Ввод или вывод выгрузного транспортера зернового бункера:

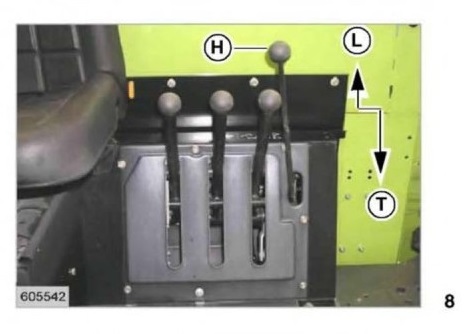

Рычаг (Н) в направлении (Т) = вывод Рычаг (Н) в направлении (L) = ввод

Внимание!

Выгрузной транспортер зернового бункера можно вводить лишь после того, как отключена разгрузка зернового бункера и остановился разгрузочный шнек.
Опасность!

При движении по дорогам общего пользования выгрузной транспортер зернового бункера должен быть полностью убран.
(Рис. 8)

Включение разгрузки зернового бункера

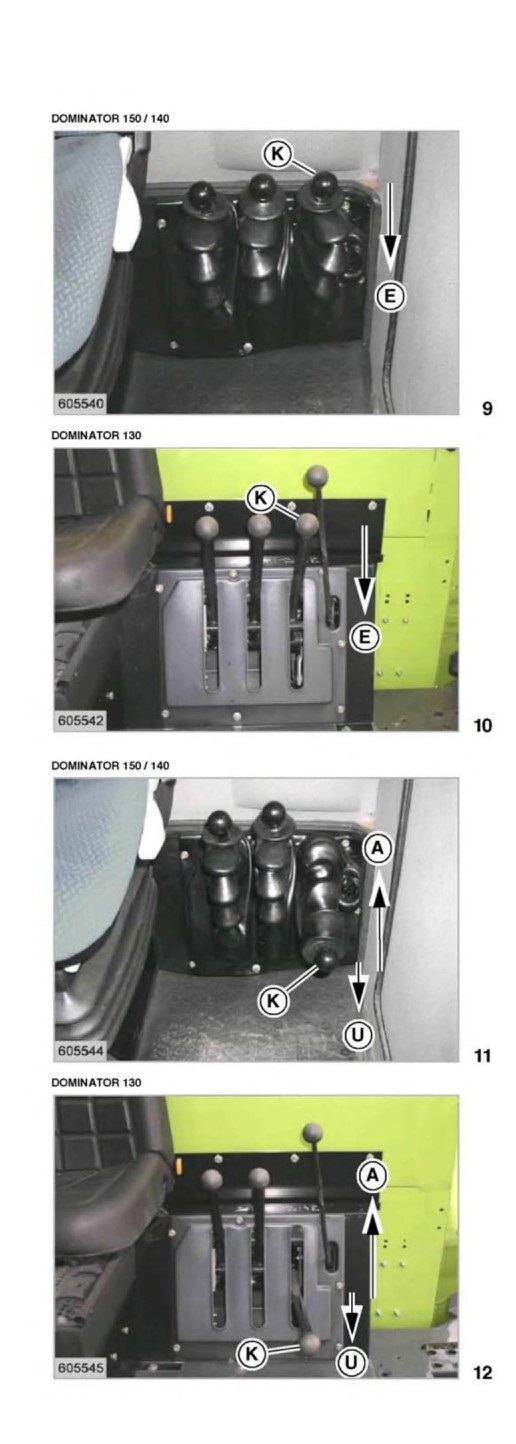

Рычаг (К) отвести до упора в направлении (Е). (Рис. 9,10)

Выключение разгрузки зернового бункера
Рычаг (К) отвести до упора в направлении (U). Рычаг затем самостоятельно устанавливается в верхнее положение (А). Разгрузка зернового бункера выключена.
(Рис. 11,12)

Защитное приспособление

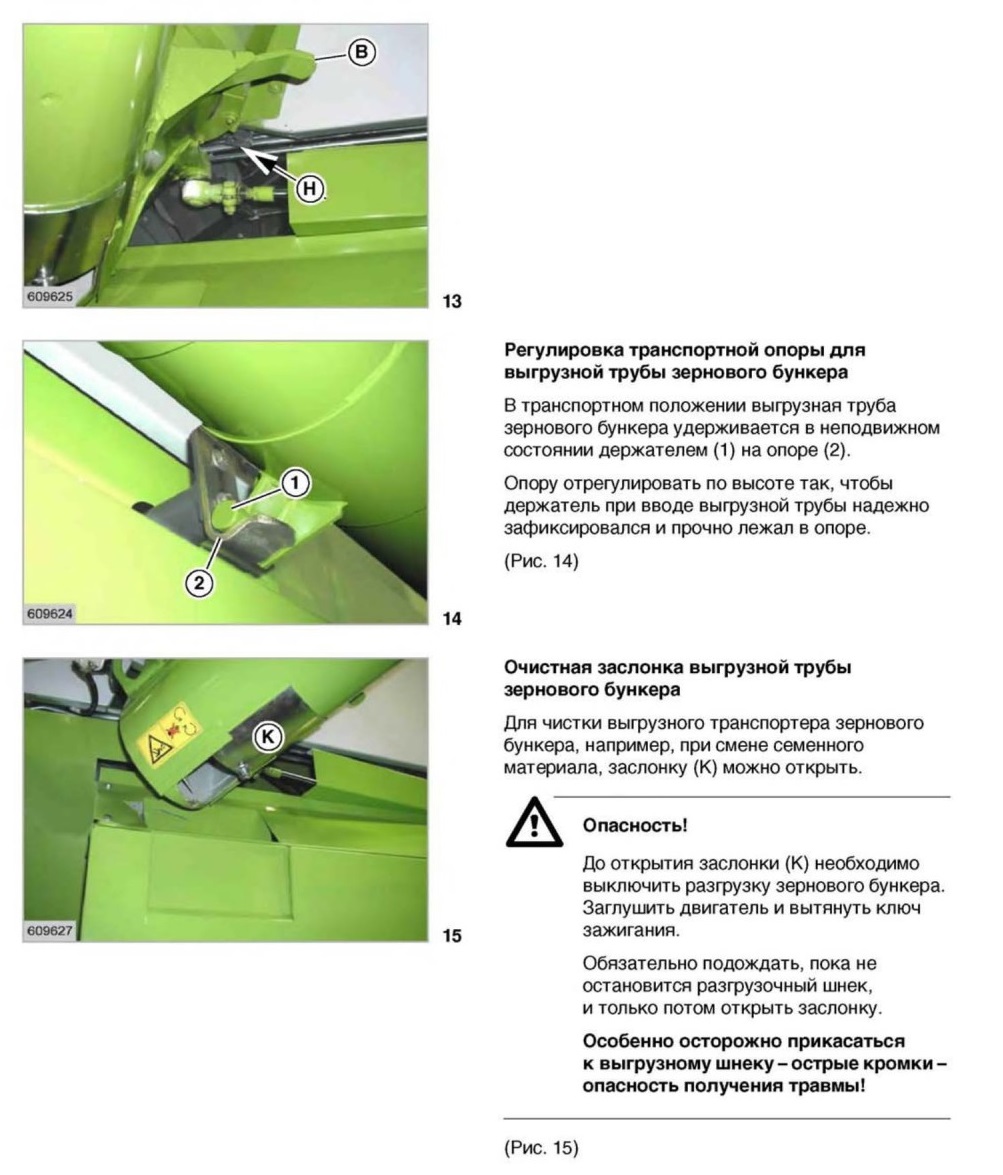

Для предотвращения поломок привод зернового бункера блокируется посредством скобы (В) и рычага (Н), чтобы в транспортном положении выгрузной трубы не могли включиться выгрузные шнеки.
(Рис. 13)

Срезаемый винт разгрузки зернового бункера

Срезаемый винт (S) в цепном колесе привода выгрузных шнеков зернового бункера защищает шнеки и карданный шарнир от повреждений.

Срезной винт = М 8 х 35 DIN 931-8.8 (Рис. 16)

СОЛОМОИЗМЕЛЬЧИТЕЛЬ
Опасность!

Под защитным приспособлением соломоизмельчителя находятся опасные режущие механизмы, поэтому во время работы соломоизмельчителя находиться на достаточном от него расстоянии.

* Прежде чем проводить любые работы на соломоизмельчителе, выключить молотильный агрегат, остановить двигатель и вынуть ключ зажигания. (Осторожно, вращающиеся ножи.)

До включения машины проверить, что никто не находится в опасной зоне соломоизмельчителя.

При выключении машины не забывать, что ножевой барабан вращается по инерции!
При обработке кукурузы переоборудовать измельчитель дополнительной оснасткой для кукурузы и уменьшить число оборотов.

Перед включением измельчителя

1. Ножи проверить на повреждение, а также проверить крепление вращающихся ножей

2. Проверить натяжение клиновых ремней

3. Проверить свободное движение клиновых ремней в защитных приспособлениях

4. Проверить установку противорежущих ножей на требующуюся длину измельчения

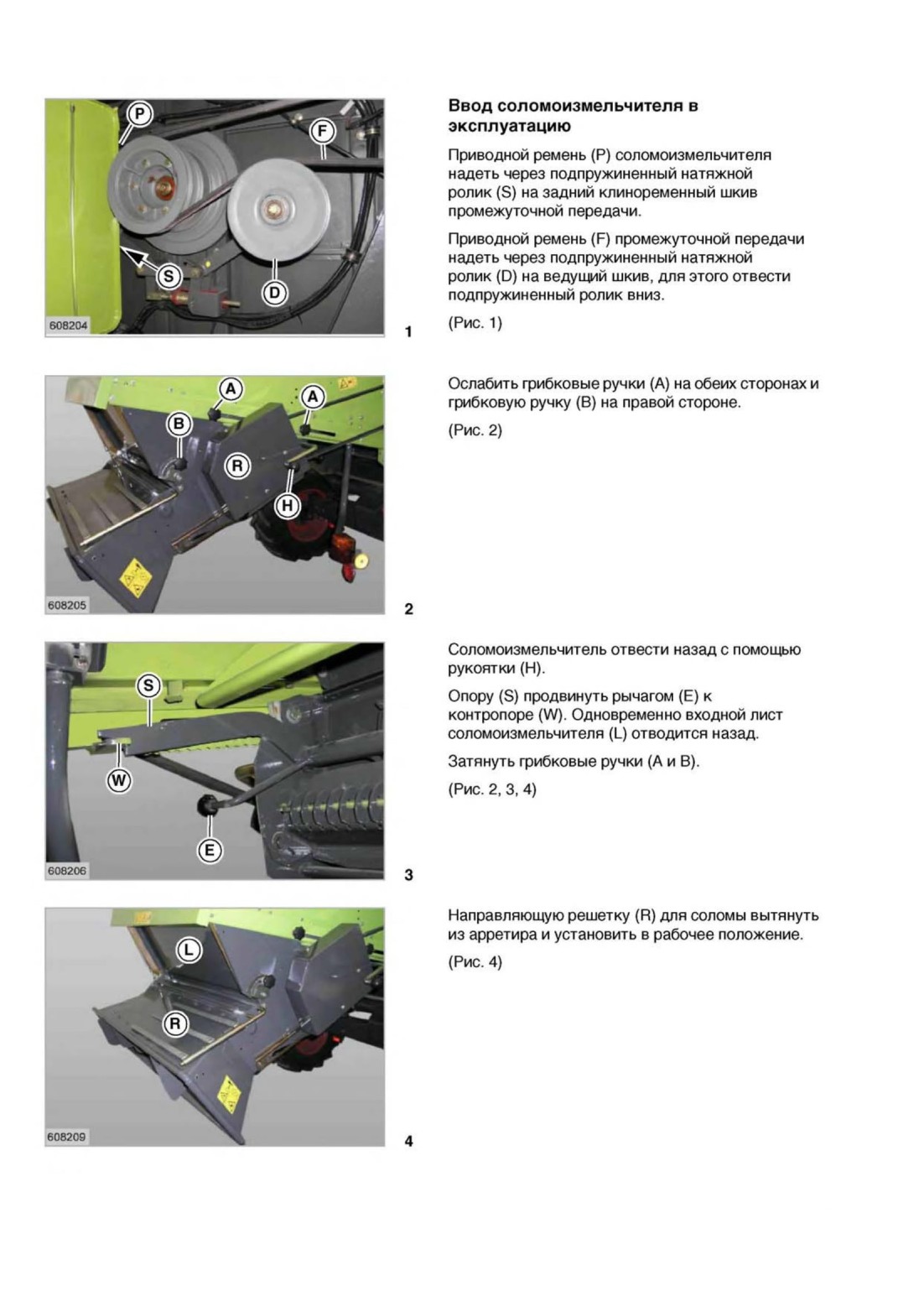

Ввод соломоизмельчителя в эксплуатацию

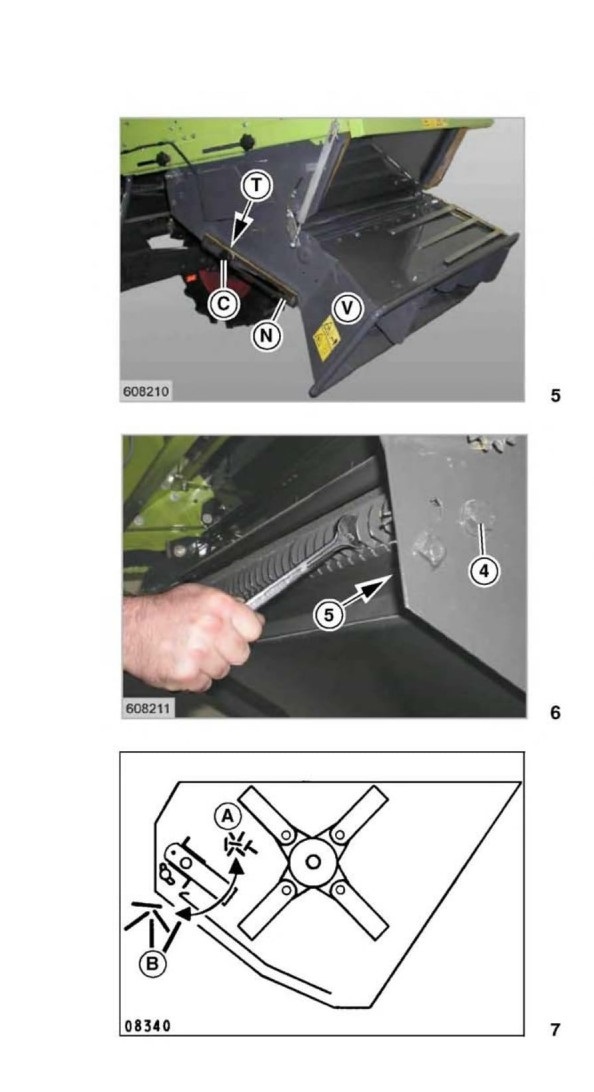

Ослабить грибковые ручки (С) с обеих сторон.

Регулируемый лист (N) на левой стороне приподнять.

Распределительную воронку (V) поднять так, чтобы регулируемые листы (N) на обеих сторонах вошли в фиксаторы (Т).

Затянуть грибковые ручки (С).

Измельчитель готов к работе.

(Рис. 5)

Установка длины измельчения

Длину измельчения можно изменять, поворачивая ножедержатель. Для этого ослабить винты с шестигранной головкой (4 и 5) с обеих сторон измельчителя. Ножедержатель можно повернуть с помощью ключа.

(Рис. 6)
608210
608211
Направление А = длина измельчения меньше Направление В = длина измельчения больше

Закончив регулировку, винты с шестигранной головкой (4 и 5) с обеих сторон снова затянуть

(Рис. 6, 7)
При измельчении соломы рапса рекомендуется установить противорежущие ножи в самое нижнее положение.

Остановка измельчителя и переналадка на укладку в валки

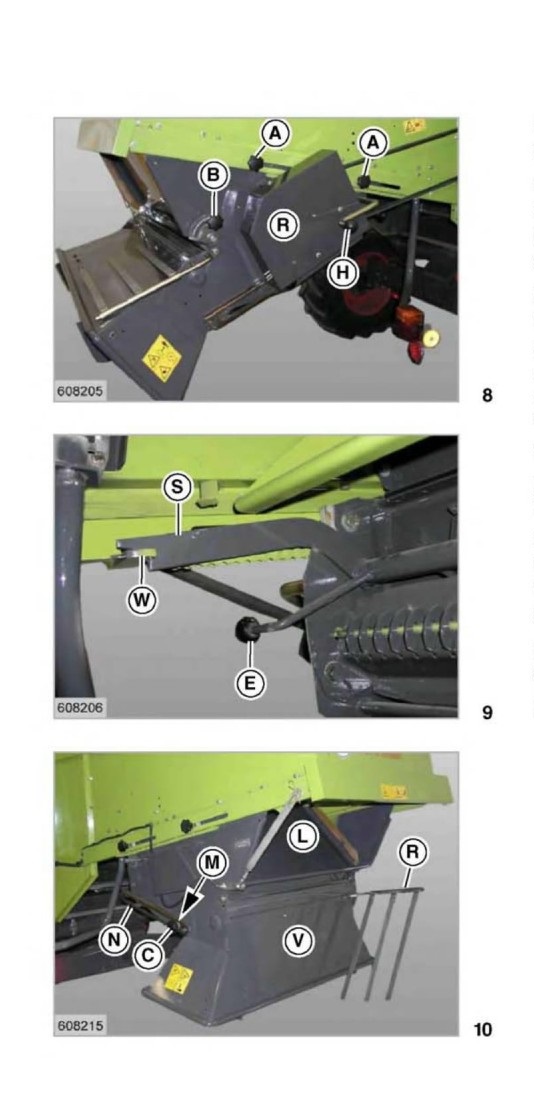

Ослабить грибковые ручки (А) на обеих сторонах и грибковую ручку (В) на правой стороне.

Соломоизмельчитель для разгрузки опоры (S) отвести немного назад.

Опору (S) приподнять рычагом (Е) над контропорой (W).

Соломоизмельчитель продвинуть полностью вперед с помощью рукоятки (Н). Одновременно направляющий лист соломоизмельчителя (L) отводится вперед.

Ослабить грибковые ручки (С) с обеих сторон.

Регулируемый лист (N) на левой стороне приподнять.

Распределительную воронку (V) отвести вниз, так чтобы регулируемые листы (N) на обеих сторонах вошли в фиксаторы (М).

Затянуть грибковые ручки (С).

Направляющую решетку (R) вытянуть из арретира, отвести вверх и зафиксировать.

(Рис. 8, 9, 10)
