Комбайн зерноуборочный CLAAS DOMINATOR 130 / 140 / 150. Руководство - часть 10

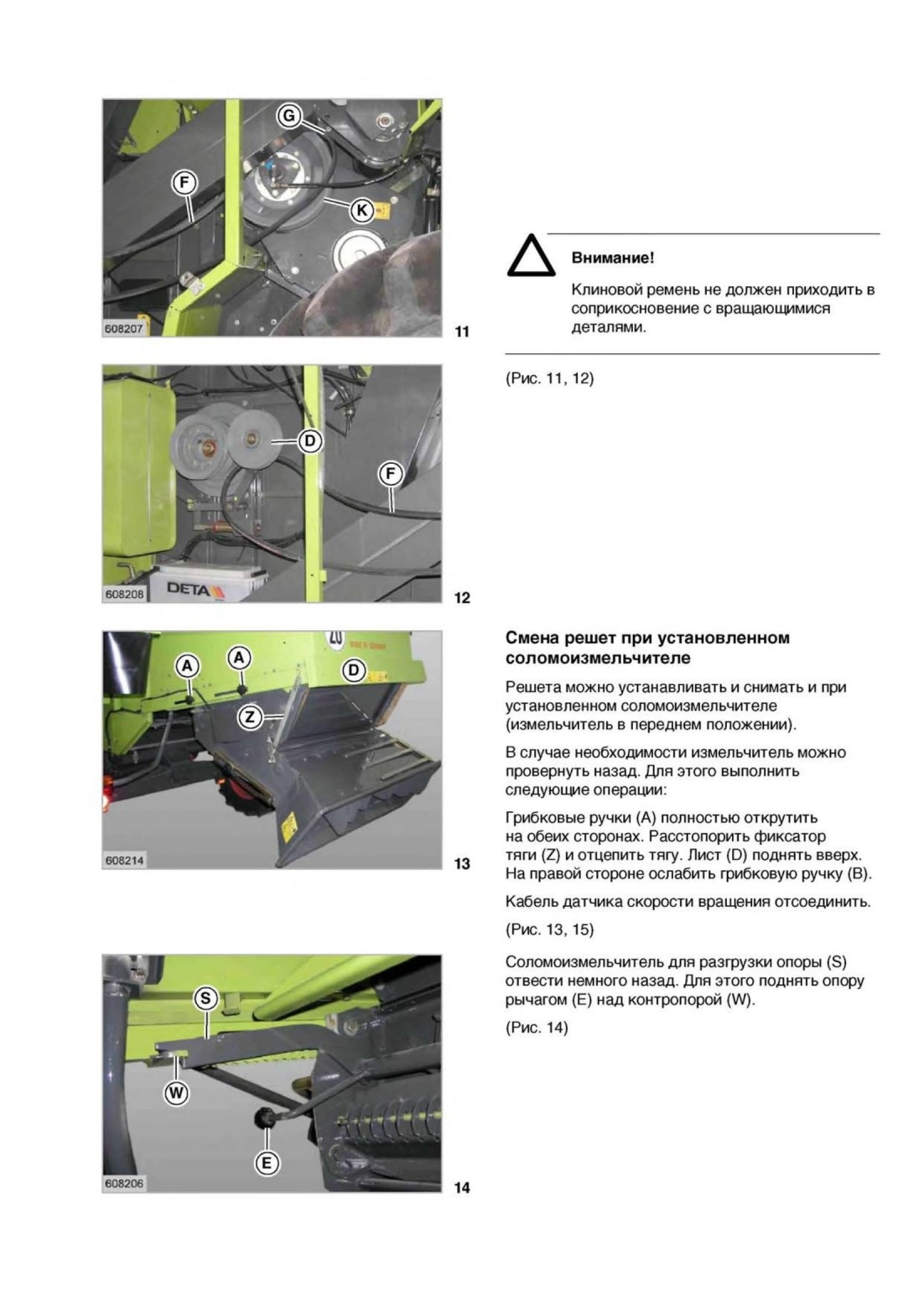

Приводной ремень (F) промежуточной передачи снять с ведущего шкива (К). Для этого отвести подпружиненный натяжной ролик (D) вниз.

Клиновой ремень (F) в держателе (G), протянуть вперед вдоль элеватора сходового продукта и надеть на натяжной ролик (D).

Установить измельчитель снова в переднем положении

Установив решета, установить измельчитель снова в переднем положении. Для этого выполнить следующие операции:

- Вывинтить ручку (А).

- Повернуть измельчитель вперед с помощью рукоятки.

- Надеть клиновой ремень и натянуть.

- Все ручки (А) снова вставить и завинтить.

- Установить защитный ящик (R) (если он был откручен).

- Опустить лист (D) и зафиксировать.

- Установить тягу (Z) и застопорить.

- Затянуть ручку (В).

- Кабель датчика скорости вращения снова подключить.

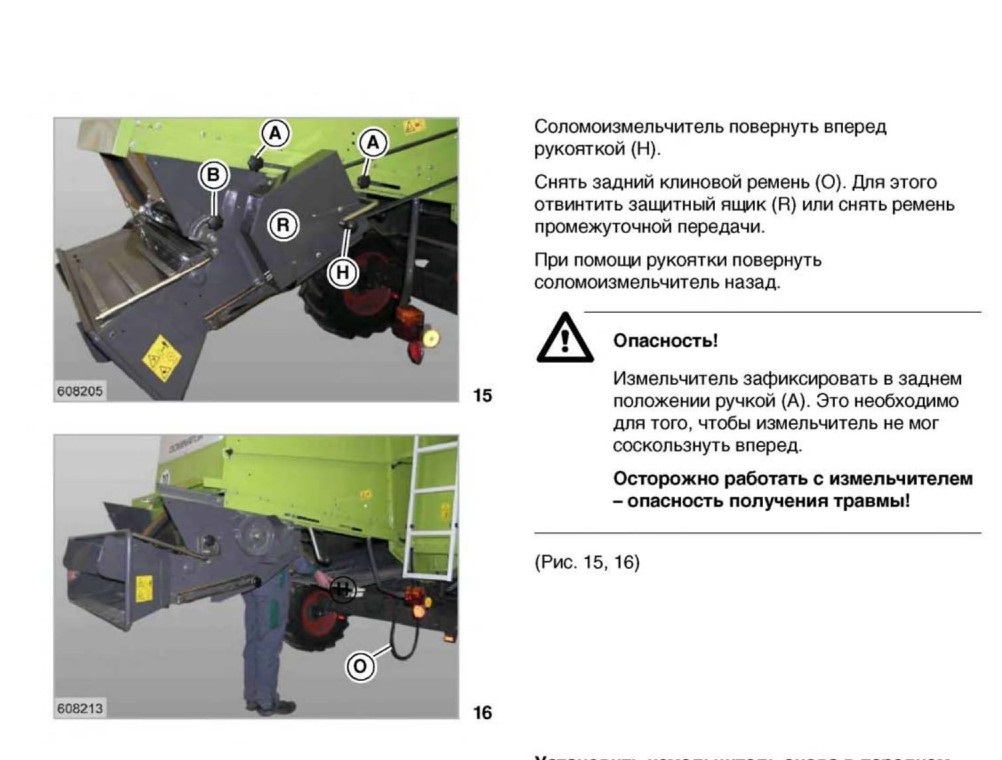

(Рис. 13, 14, 15,16)

Соломоизмельчитель для кукурузной соломы

Кабель датчика скорости вращения отсоединить.

В переднем положении соломоизмельчителя отвести входной направляющий лист (L) полностью назад. Соломоизмельчитель прокрутить назад. При этом входной лист (L) устанавливается назад под выходным листом.

После смены решет соломоизмельчитель установить снова в требуемое положение. Грибковые ручки (А и В) ввернуть и затянуть. Надеть клиновой ремень.

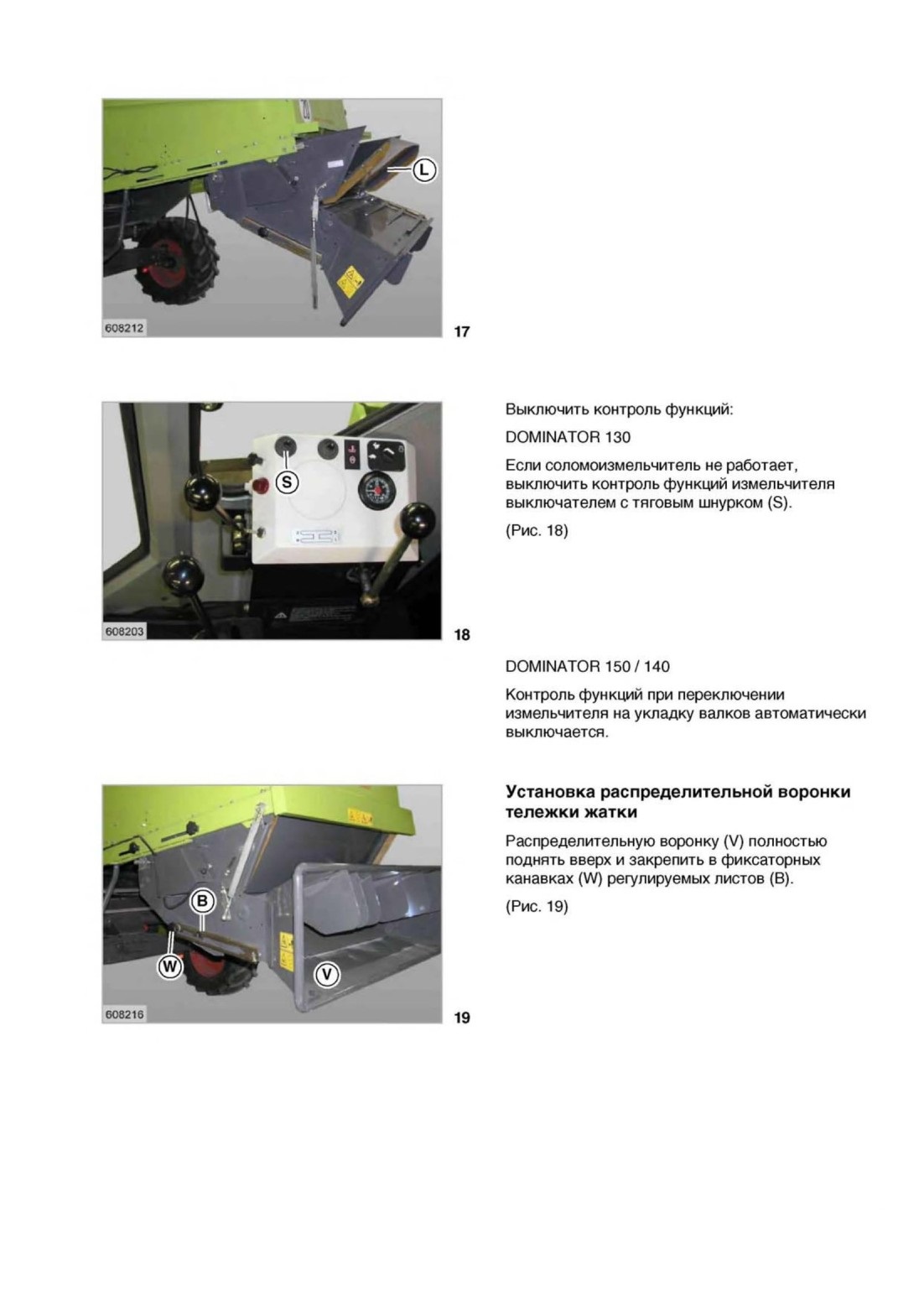

(Рис. 13,14,15,16, 17)

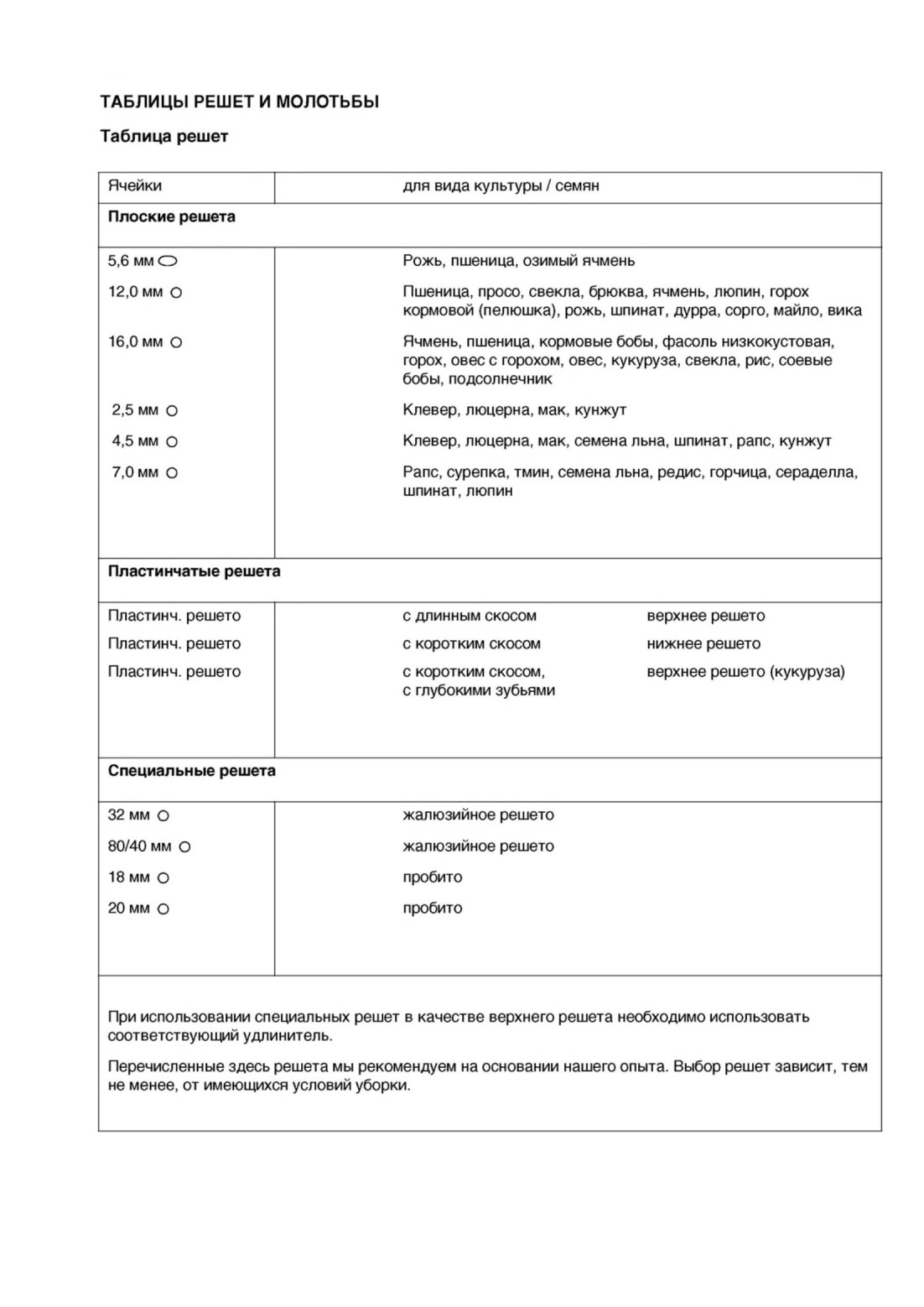

ТАБЛИЦЫ РЕШЕТ И МОЛОТЬБЫ

Таблица решет

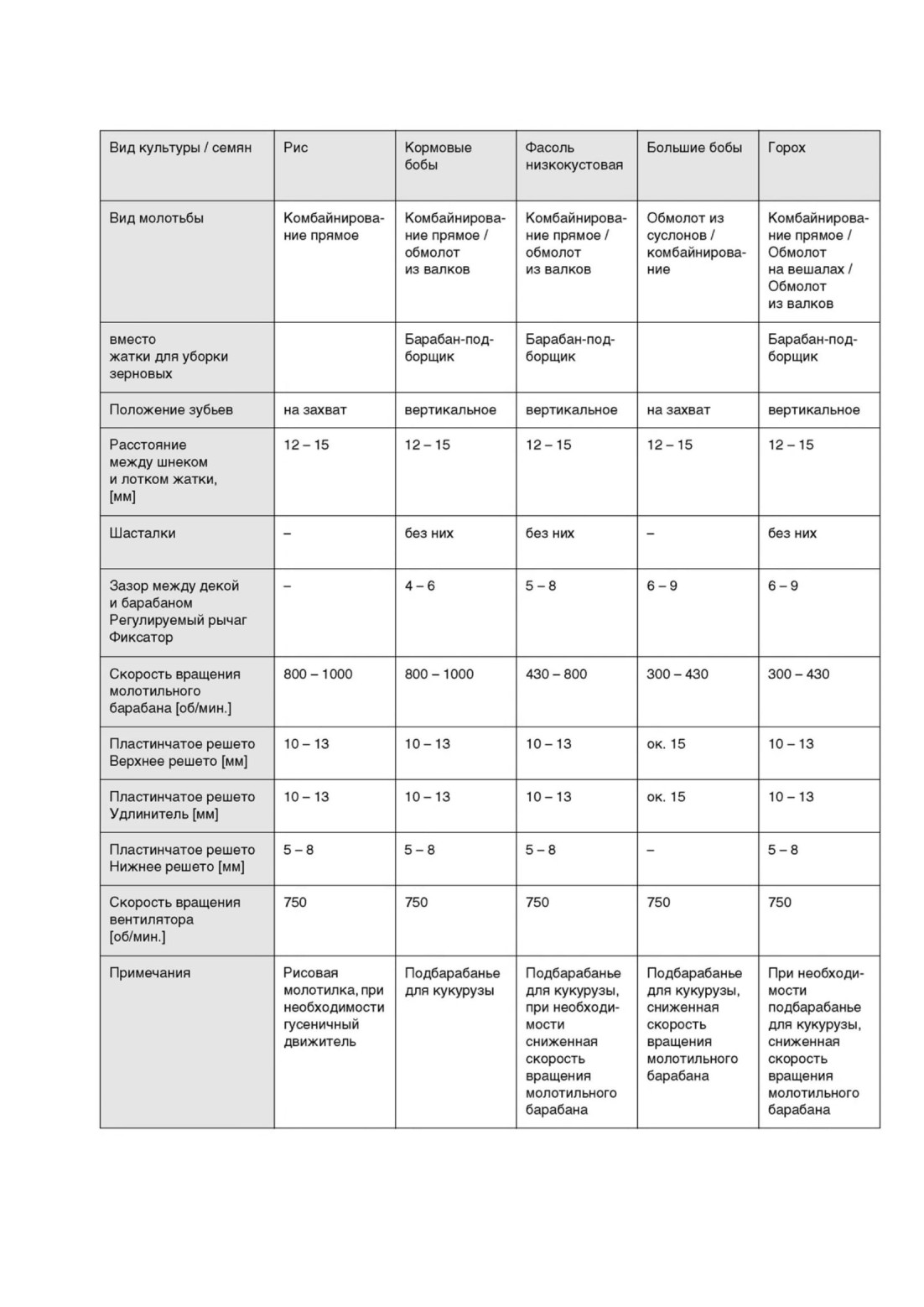

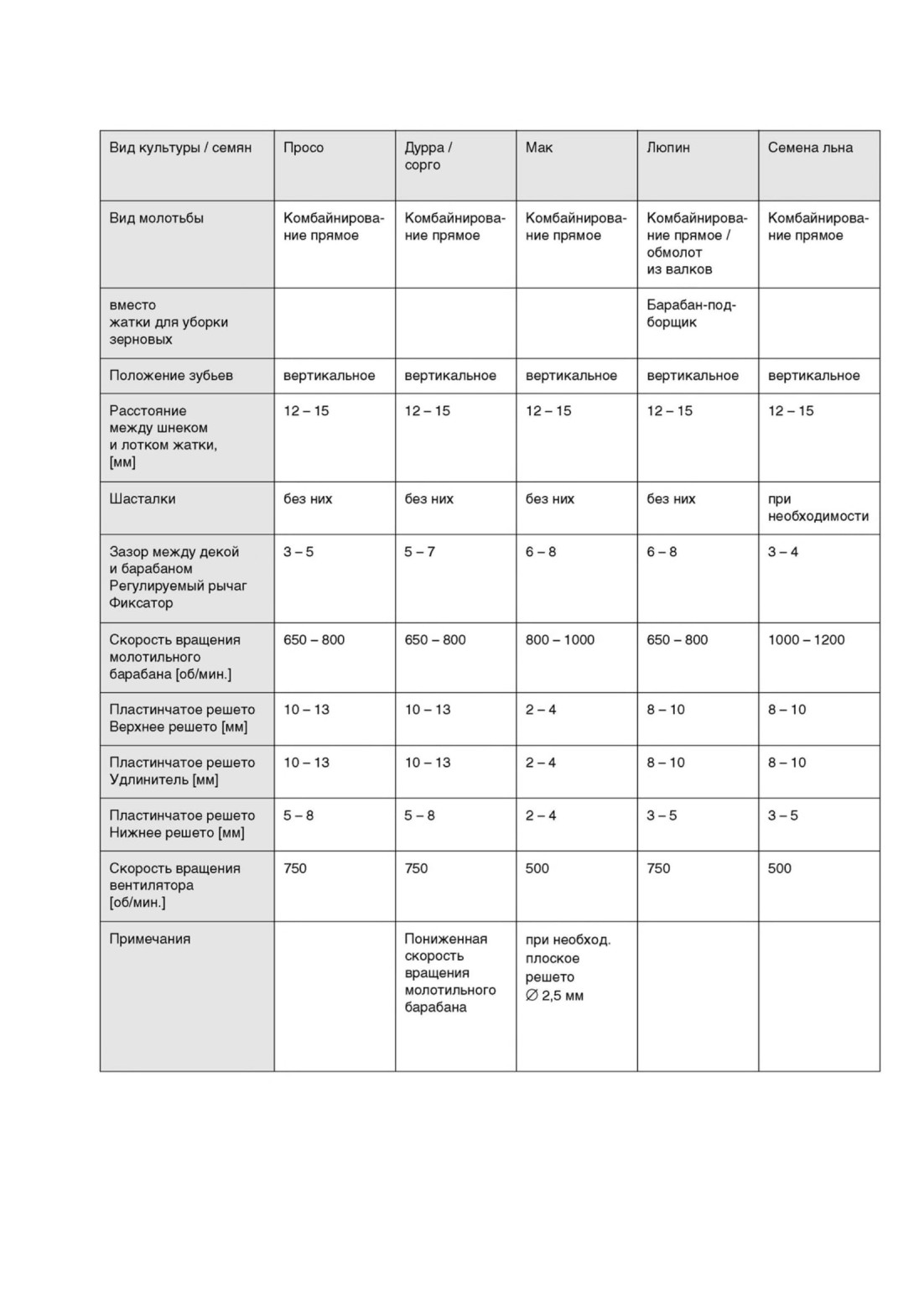

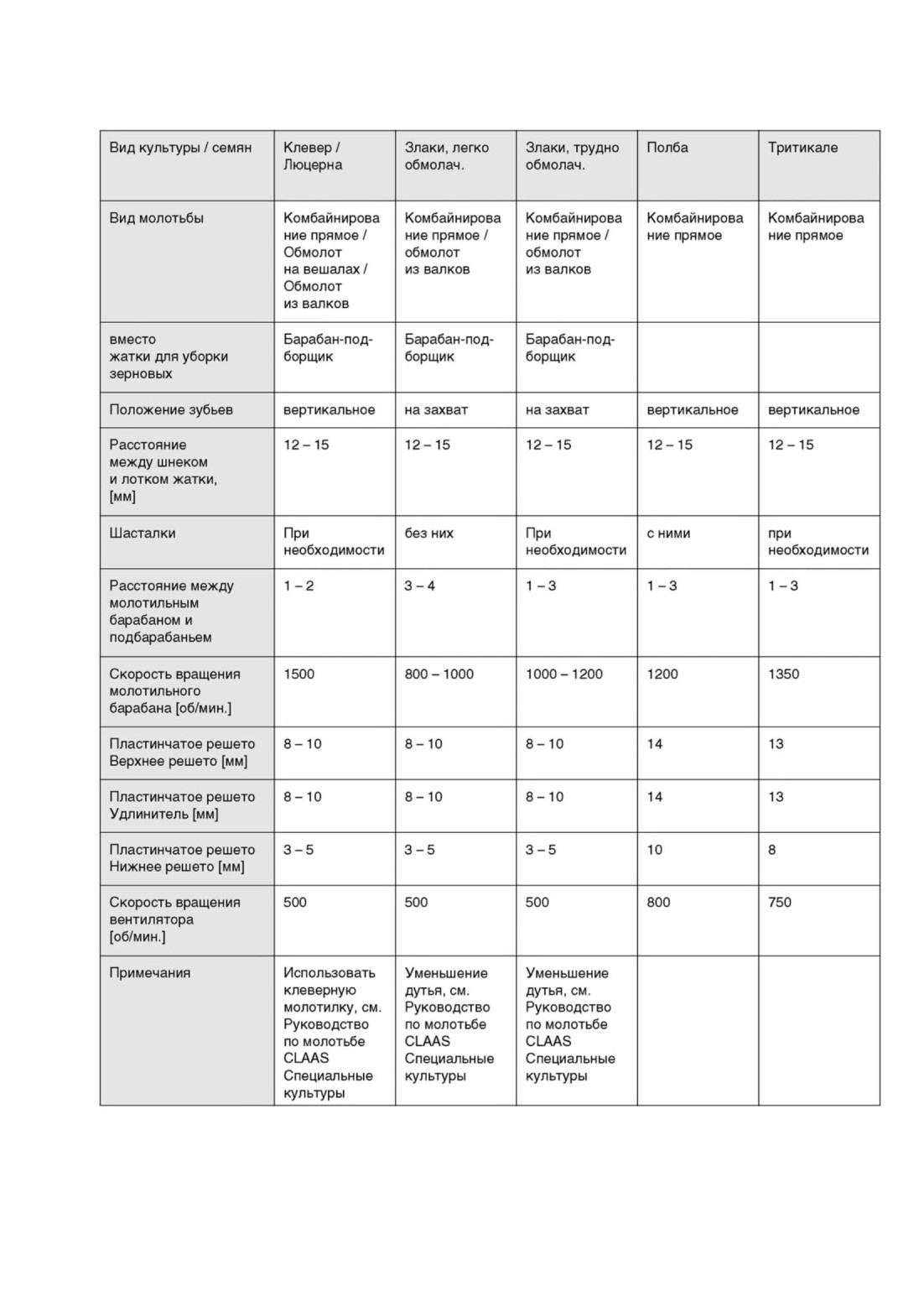

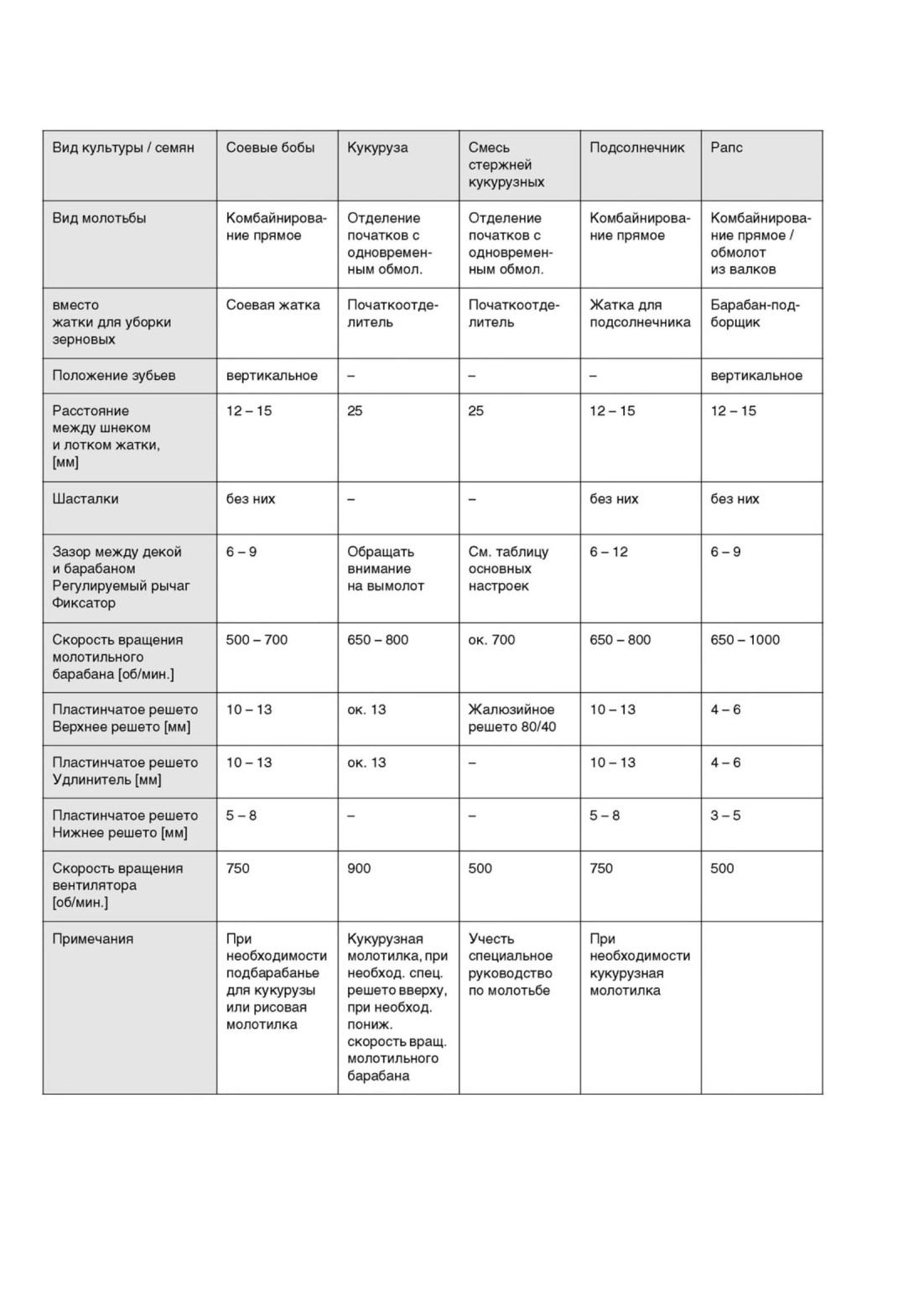

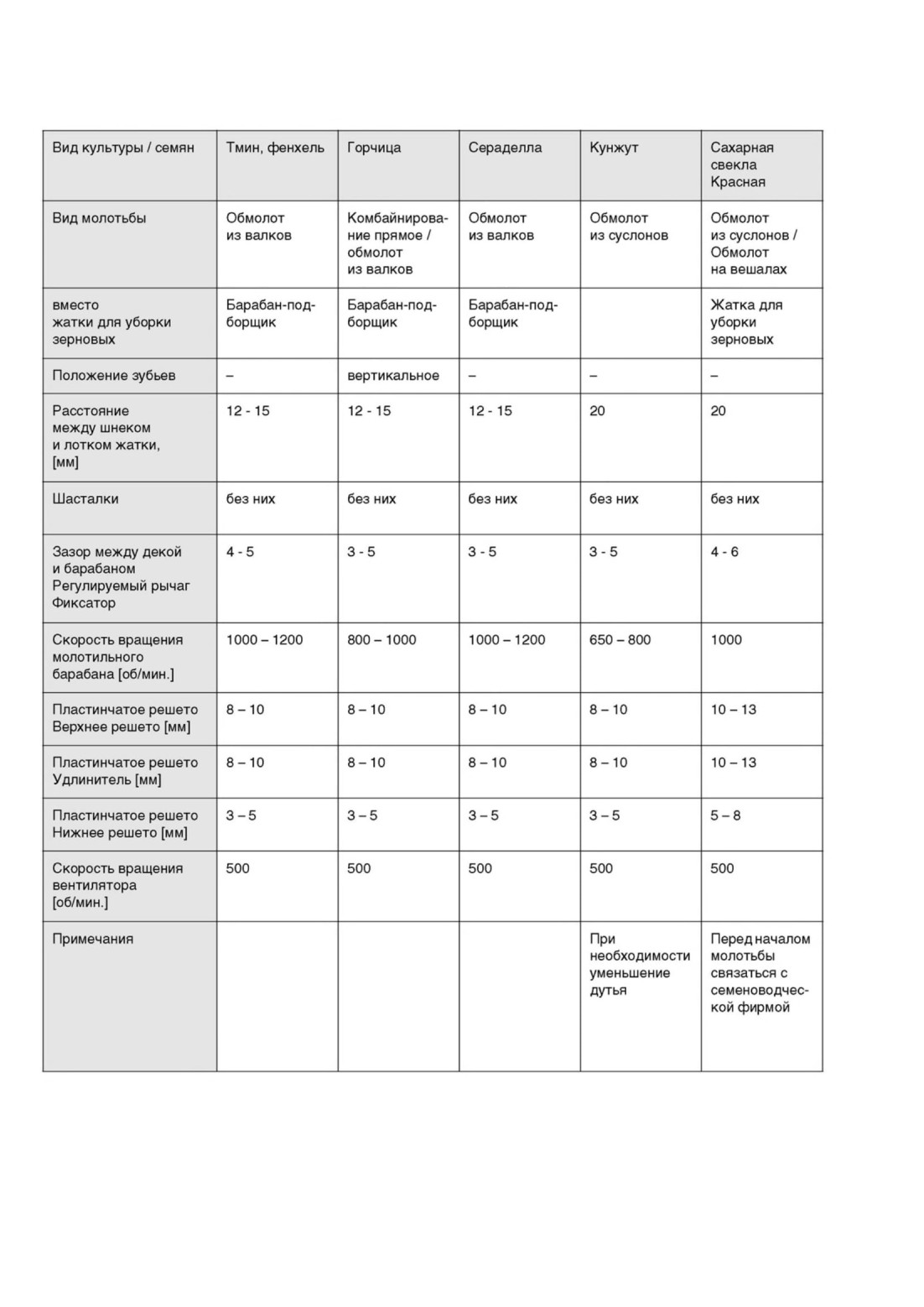

Таблица молотьбы

Вид культуры / семян	Пшеница	Рожь	Озимый ячмень	Яровой ячмень	Овес
Вид молотьбы	Комбайнирова- ние прямое	Комбайнирова- ние прямое	Комбайнирова- ние прямое	Комбайнирова- ние прямое	Комбайнирова- ние прямое
вместо жатки для уборки зерновых
Положение зубьев	вертикальное	вертикальное	вертикальное	вертикальное	вертикальное
Расстояние между шнеком и лотком жатки, [мм]	12-15	12-15	12-15	12-15	12-15
Шасталки	без них	без них	при необходимости	при необходимости	без них
Зазор между декой и барабаном Регулируемый рычаг Фиксатор	3	3-4	2	2	3-5
Скорость вращения молотильного барабана [об/мин.]	1000 -1500	1200-1500	1300-1500	1300-1500	1200-1500
Пластинчатое решето Верхнее решето [мм]	10-13	10-13	10-13	10-13	10-13
Пластинчатое решето Удлинитель [мм]	10-13	10-13	10-13	10-13	10-13
Пластинчатое решето Нижнее решето [мм]	5-8	5-8	5-8	5-8	5-8
Скорость вращения вентилятора [об/мин.]	800	750	750	700	550
Примечания

НЕИСПРАВНОСТЬ, ВОЗМОЖНЫЕ ПРИЧИНЫ И УСТРАНЕНИЕ - БАЗОВАЯ МАШИНА

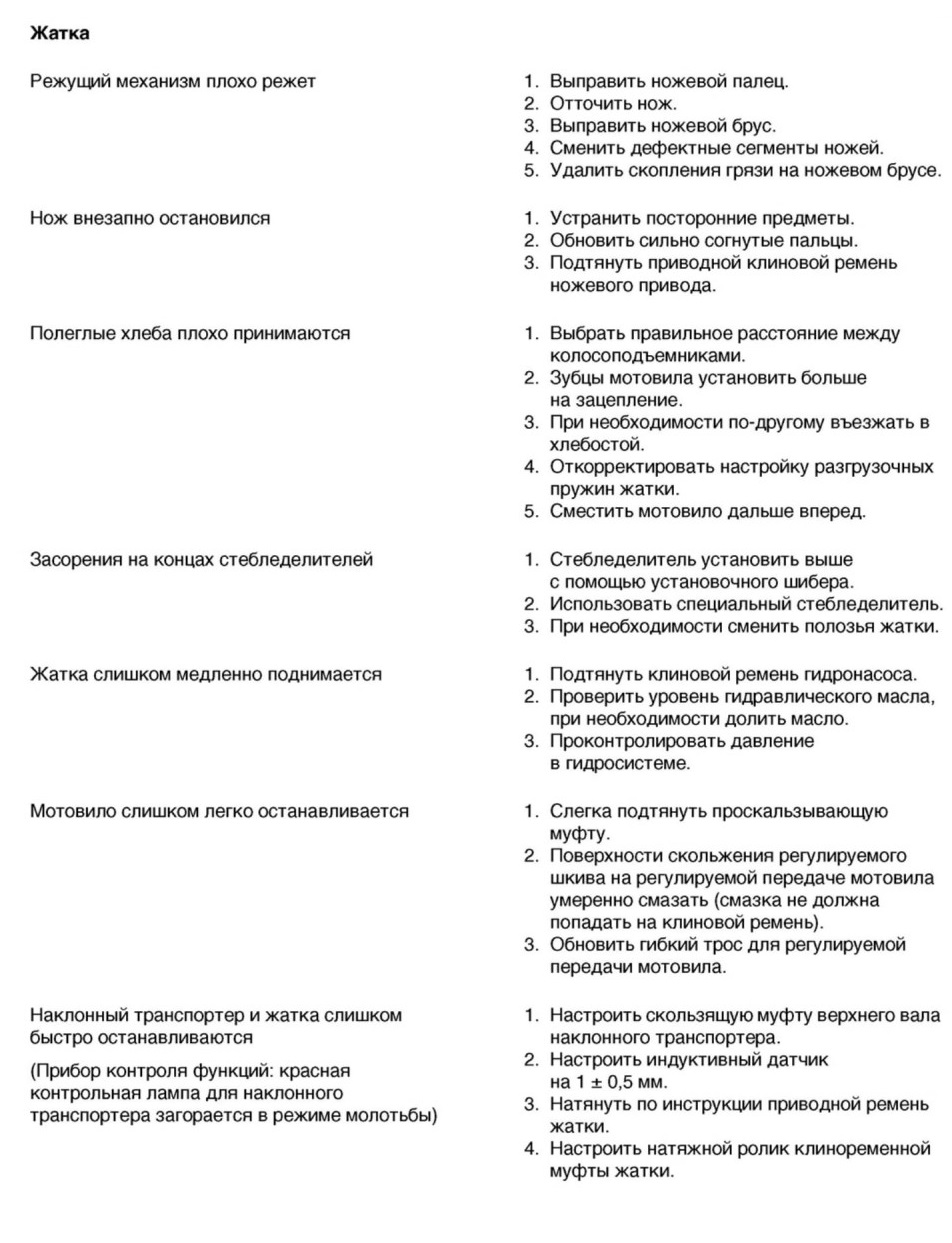

Жатка

Режущий механизм плохо режет
Нож внезапно остановился
Полеглые хлеба плохо принимаются
Засорения на концах стебледелителей
Жатка слишком медленно поднимается
Мотовило слишком легко останавливается
Наклонный транспортер и жатка слишком быстро останавливаются

(Прибор контроля функций: красная контрольная лампа для наклонного транспортера загорается в режиме молотьбы)

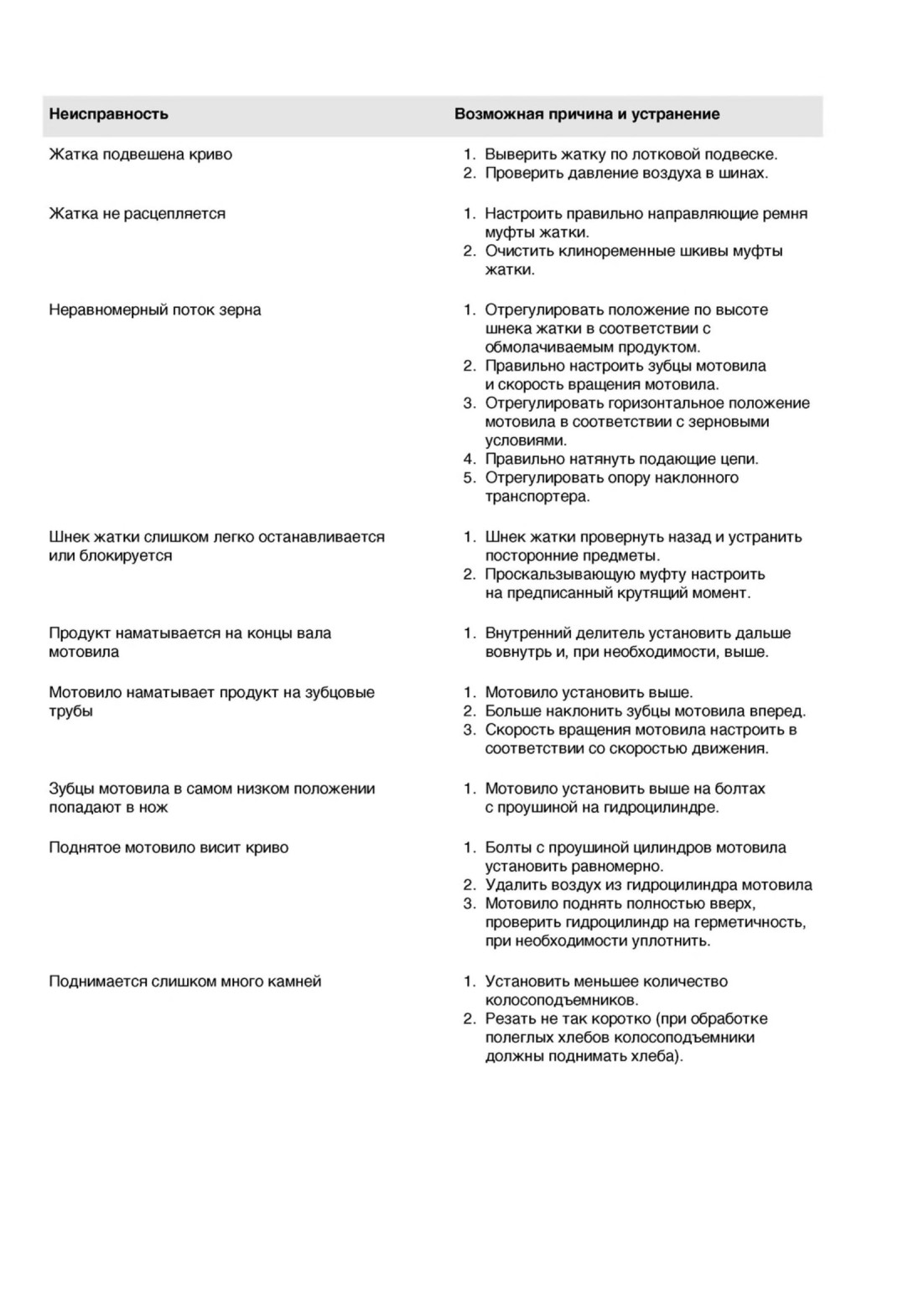

Жатка подвешена криво
Жатка не расцепляется
Неравномерный поток зерна
Шнек жатки слишком легко останавливается или блокируется
Продукт наматывается на концы вала мотовила
Мотовило наматывает продукт на зубцовые трубы
Зубцы мотовила в самом низком положении попадают в нож
Поднятое мотовило висит криво Поднимается слишком много камней

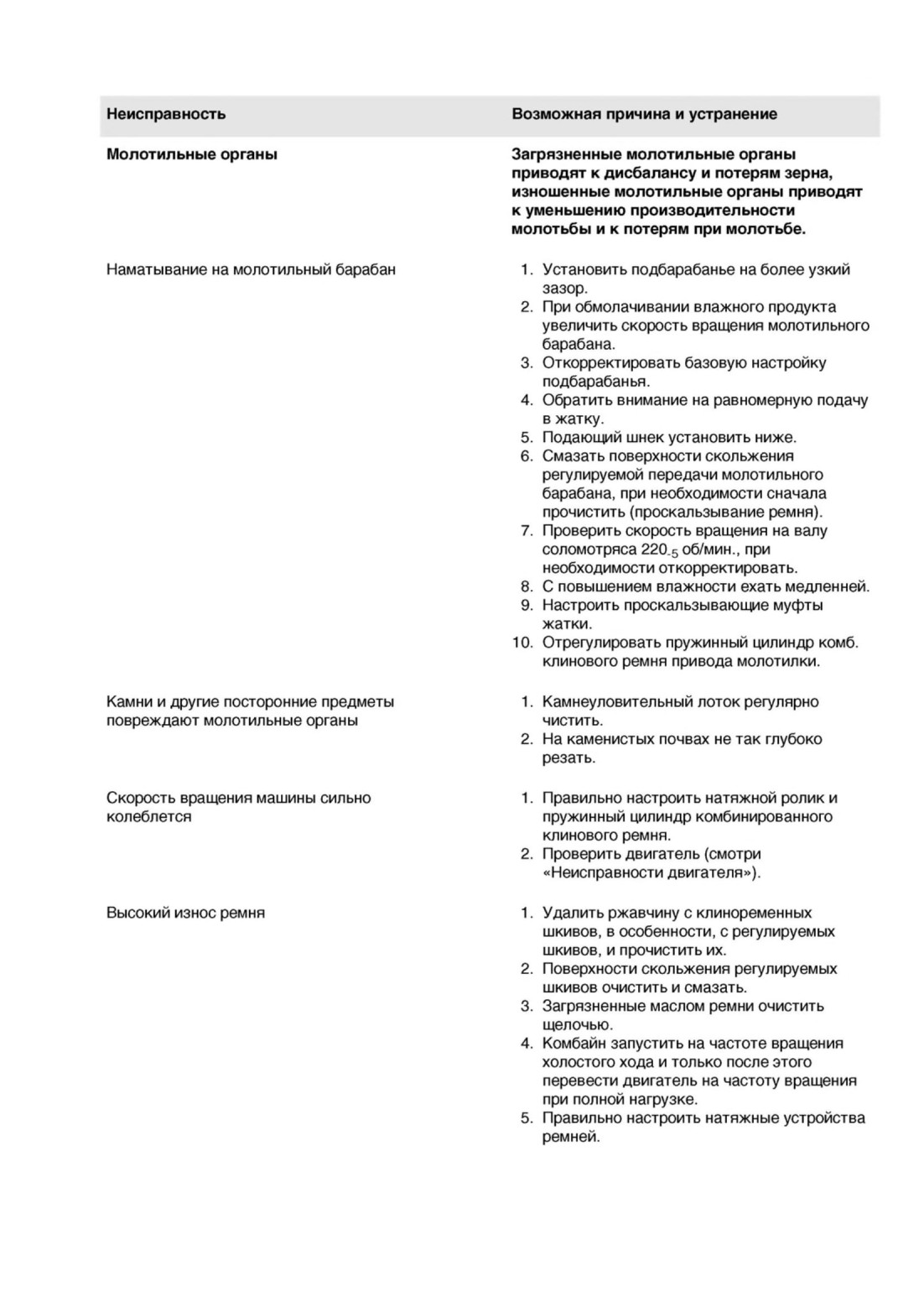

Молотильные органы (неисправности)

Наматывание на молотильный барабан
Камни и другие посторонние предметы повреждают молотильные органы
Скорость вращения машины сильно колеблется
Высокий износ ремня

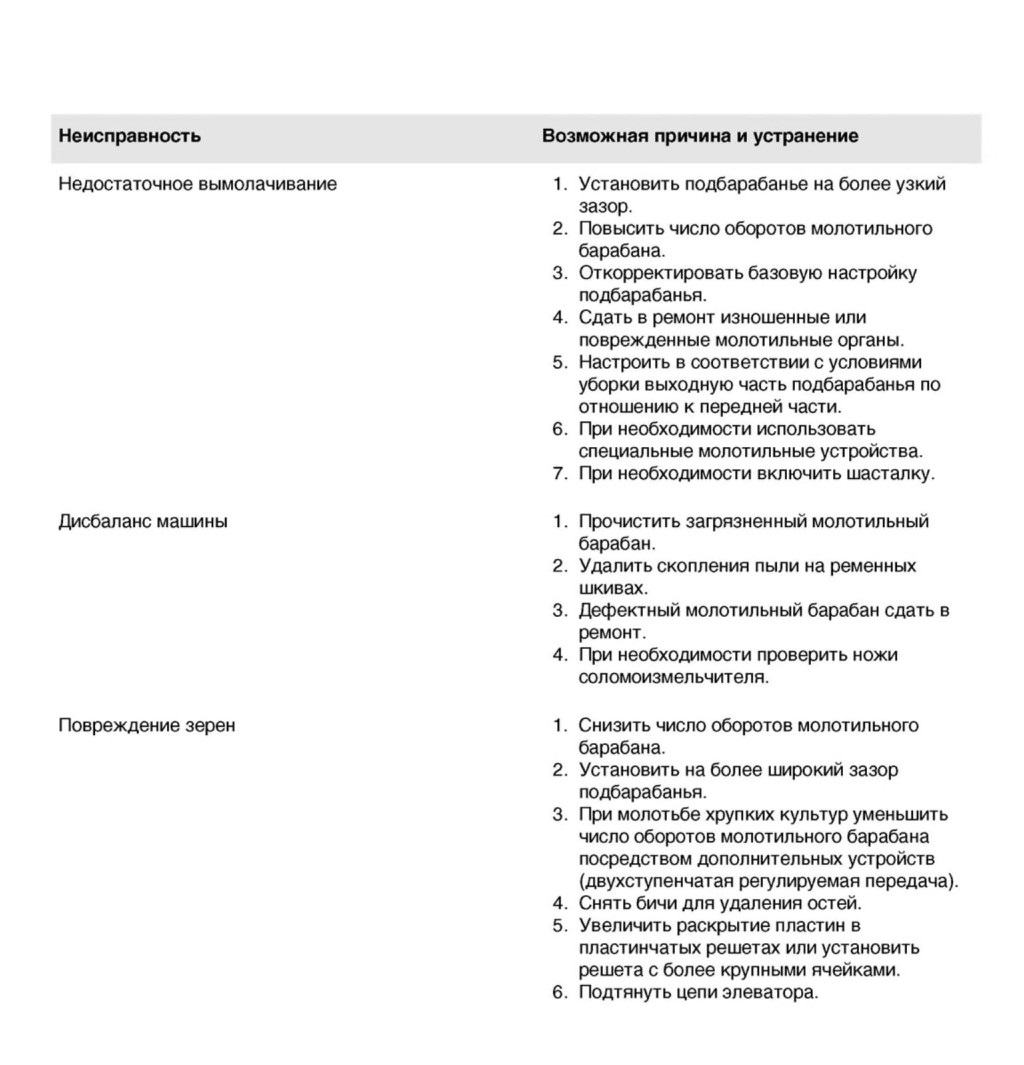

Недостаточное вымолачивание
Дисбаланс машины
Повреждение зерен

Соломотряс (неисправности)

Скопления соломы на соломотрясе (прибор контроля функций: светится контрольная лампа числа оборотов)

1. Число оборотов на вале соломотряса настроить на 220-5 об/мин.

2. Натянуть приводной ремень соломотряса

3. Удалить загрязнения (скопления остей и т.п.) в соломотрясе.

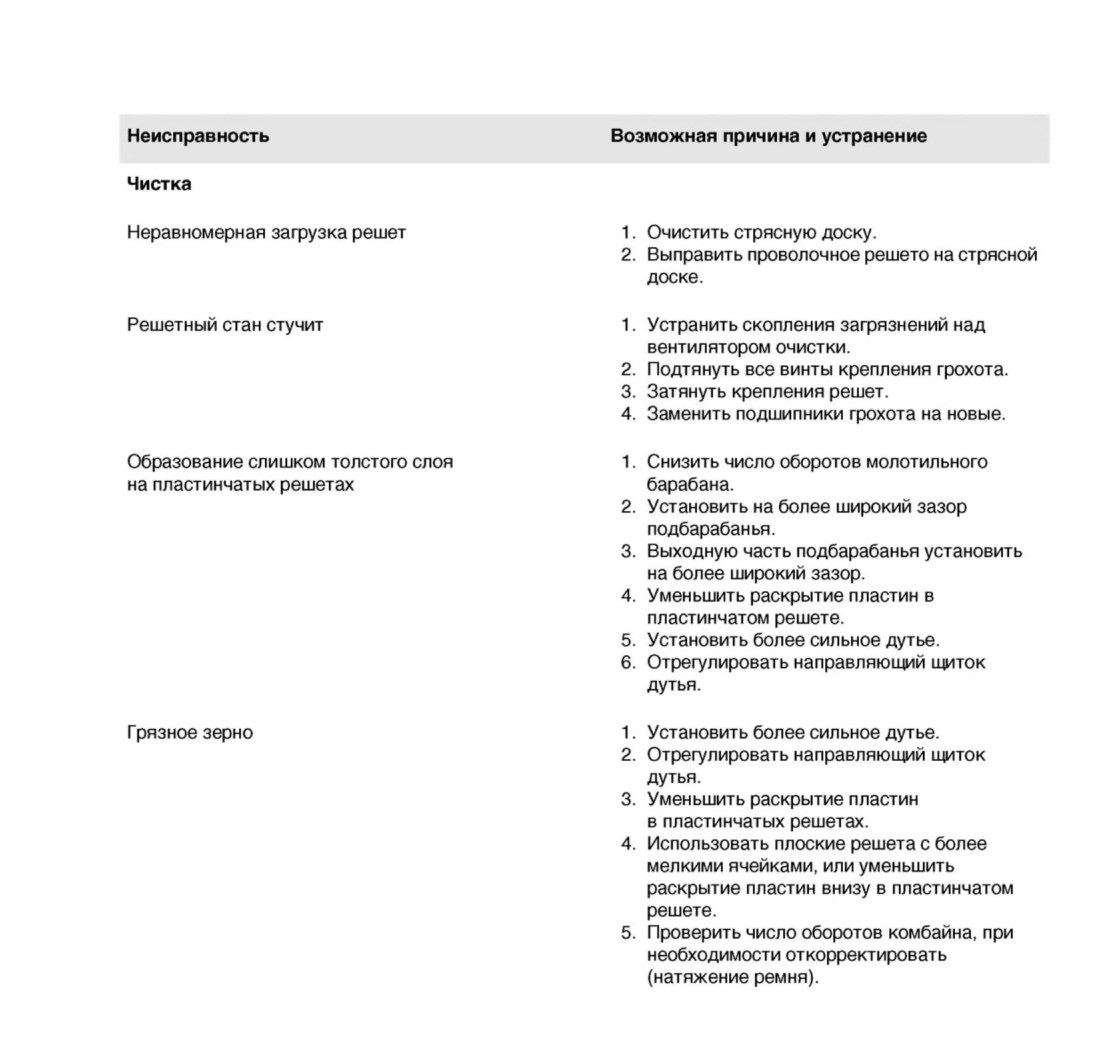

Чистка (неисправности)

Неравномерная загрузка решет Решетный стан стучит
Образование слишком толстого слоя на пластинчатых решетах
Грязное зерно

Динамическая компенсация на склонах (неисправности)

(чистка в 3-х измерениях)

Порывистое приспособление к склонам

Неравномерное распределение очищаемого продукта на левых или правых склонах

1. Обеспечить легкий ход маятника в управляющем устройстве.

1. Соединительную штангу отрегулировать так, чтобы гидроцилиндр в горизонтальном положении комбайна имел одинаковый ход влево и вправо.

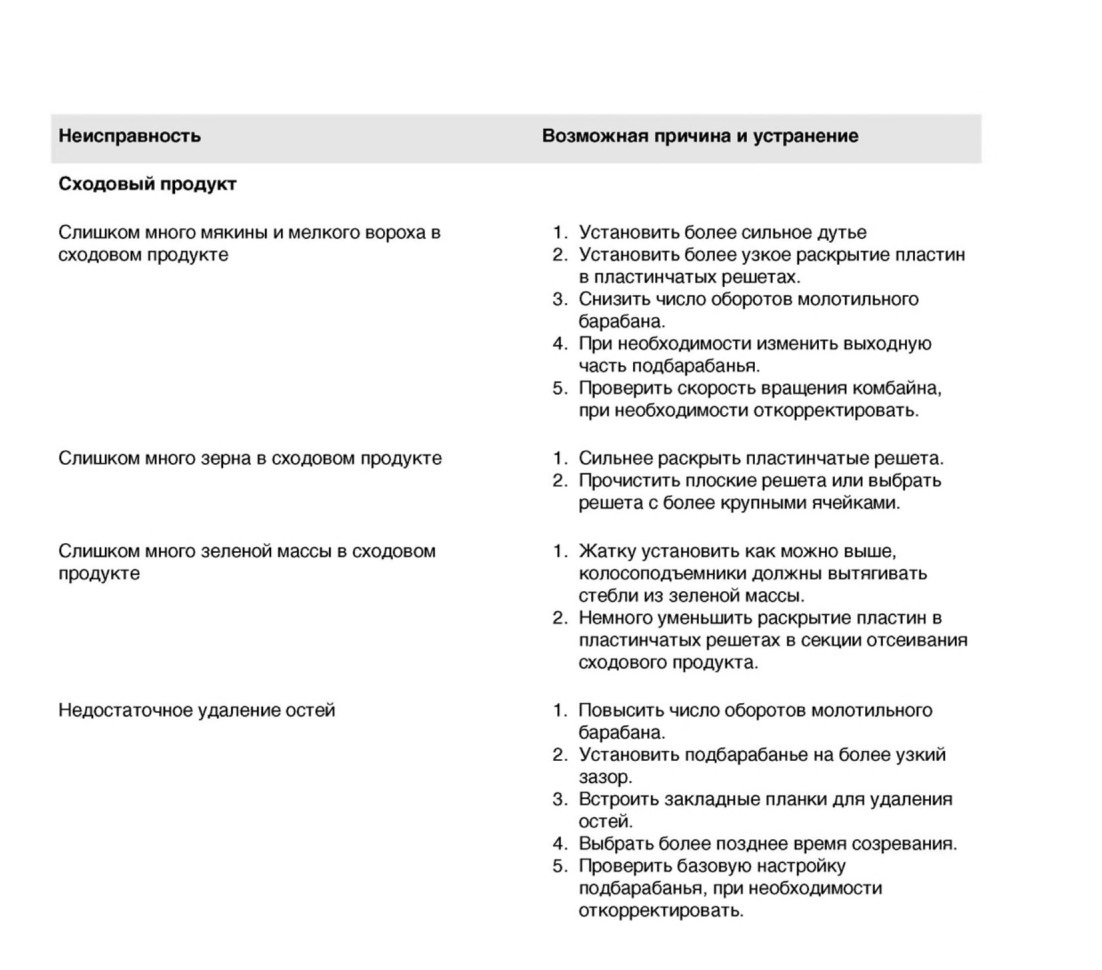

Сходовый продукт (неисправности)

Слишком много мякины и мелкого вороха в сходовом продукте
Слишком много зерна в сходовом продукте
Слишком много зеленой массы в сходовом продукте
Недостаточное удаление остей

Элеваторы (неисправности)

Элеватор засорен (прибор контроля функции: контрольная лампа скорости вращения зернового и сходового элеватора светится)

1. Донную крышку на лапе элеватора открыть, удалить грязь. Открыть шнековый лоток. Включить комбайн и работать с открытой крышкой до тех пор, пока элеватор и шнек не будут пустыми. Крышку и лоток снова плотно закрыть.

2. При необходимости подтянуть цепь элеватора.

3. Избегать скоплений и большого количества сходового продукта.

4. Натянуть клиновой ремень привода элеватора.

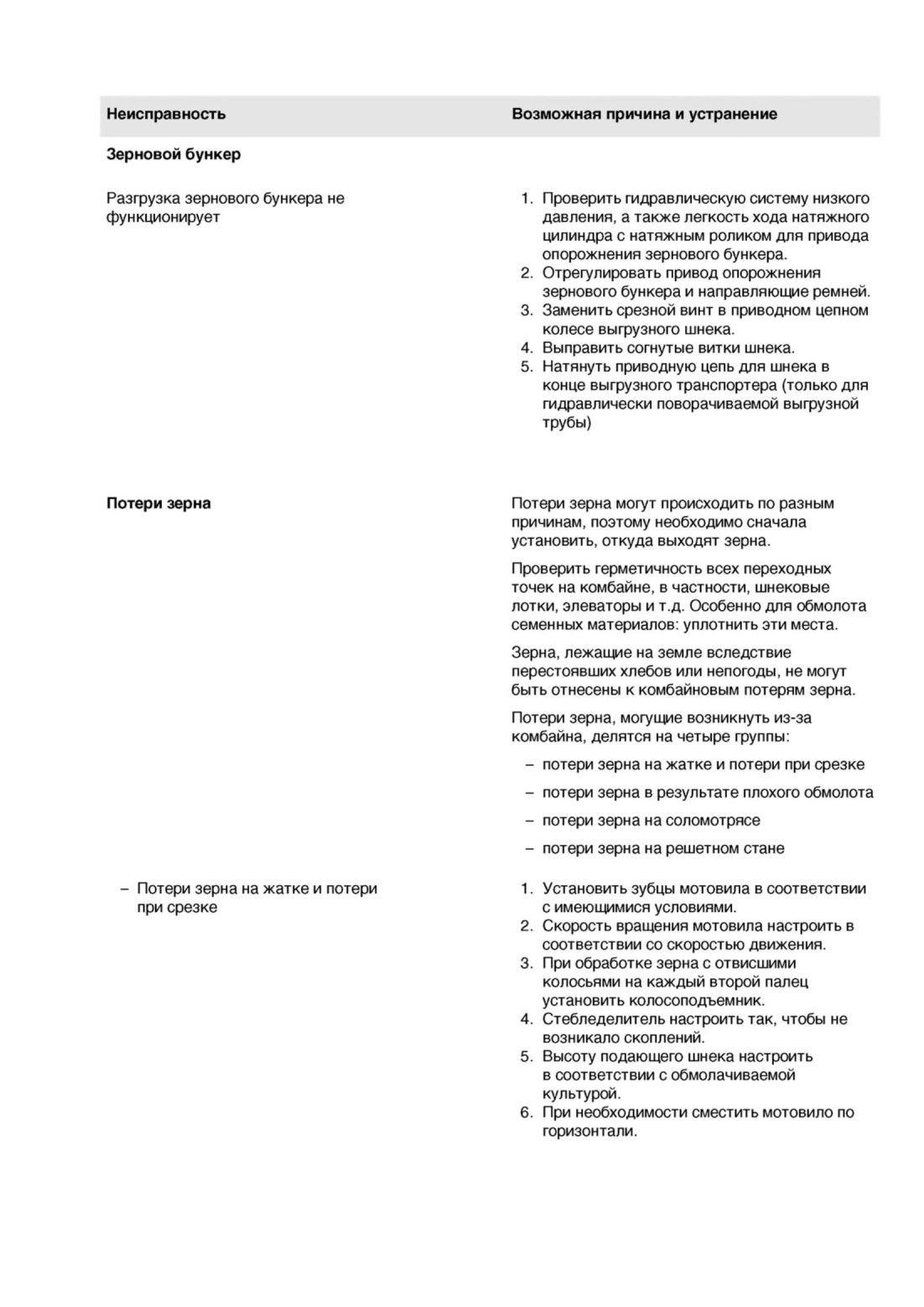

Зерновой бункер (неисправности)

Разгрузка зернового бункера не функционирует
Потери зерна
- Потери зерна на жатке и потери при срезке

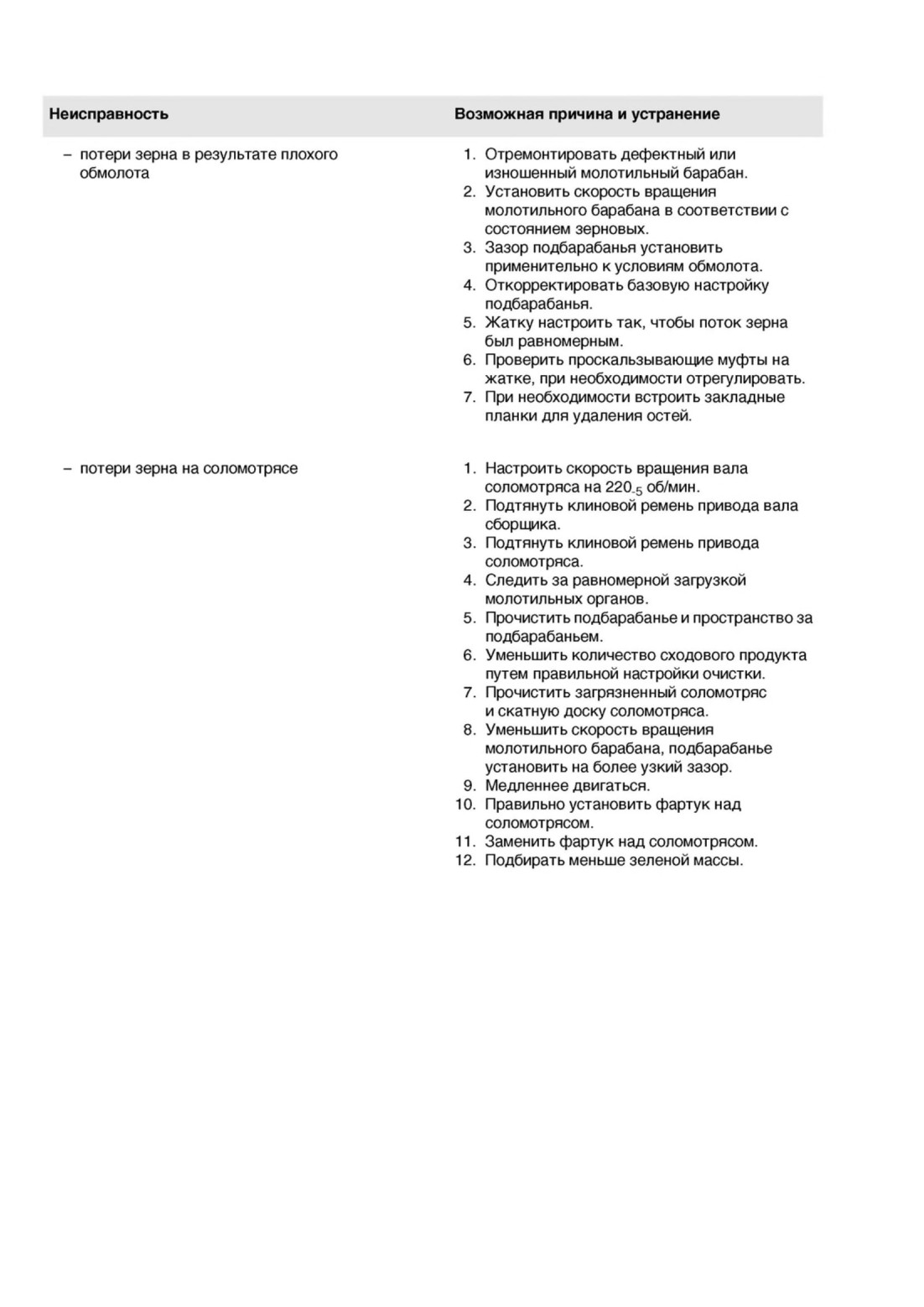

потери зерна в результате плохого обмолота
потери зерна на соломотрясе

- потери зерна на решетном стане

1. Избегать образования толстых слоев

2. Дутье очистки настроить в соответствии с зерновыми условиями.

3. Жатку установить на такую высоту, чтобы в комбайн попадало как можно меньше зеленой массы.

4. При большом количестве вороха уменьшить скорость вращения молотильного барабана.

5. Обеспечить легкость хода регулируемых шкивов вентилятора.

6. Подтянуть клиновой ремень привода грохота

7. Правильно настроить скорость вращения на валу соломотряса 220-5 об/мин.

8. Увеличить раскрытие пластин в верхнем пластинчатом решете, секция отсеивания сходового продукта.

9. Увеличить раскрытие пластин в пластинчатом решете, усилить дутье.

10. Избегать слишком большого количества сходового продукта.

11. Прочистить верхнее и нижнее решета, а также стрясную доску.

12. Медленнее двигаться.
